门禁系统施工工艺
小区门禁工程施工方案
小区门禁工程施工方案一、项目背景及概述为了提高小区的安全性，保障居民的生命财产安全，小区决定进行门禁工程的施工。
此次施工将利用先进的技术手段，对小区的进出口进行智能化管理，以提高小区的安全性和管理效率。
二、项目目标1. 提高小区的安全性，防止不法人员进出小区；2. 提高小区的管理效率，减少人工巡逻和监控的工作量；3. 方便小区居民的出入，提高居民生活的便利性；4. 未来可以通过门禁系统实现更多的智能化管理措施。
三、项目内容及范围1. 安装智能门禁系统，包括进出口的门禁设备、读卡器、监控摄像头、电子门禁、报警设备等；2. 布置门禁系统的控制中心，安装相关的监控设备和数据存储设备；3. 小区进出口道路的道闸和车牌识别系统。
四、施工方案1. 施工前期准备a. 购买和验收所需的门禁设备和相关设备；b. 制定详细的施工计划，包括工作内容、时间安排、人员配备等；c. 安排专业的技术人员对施工过程进行全面的监督和管理。
2. 门禁系统安装a. 根据实际情况，选择合适的位置安装门禁设备和读卡器；b. 安装监控摄像头，确保全面覆盖小区的进出口和重要区域；c. 电子门禁的安装，采用先进的智能化技术；d. 安装报警设备，保障门禁系统的安全性。
3. 控制中心设备安装a. 布置控制中心的位置，确保设备的安全性和稳定性；b. 安装监控设备和数据存储设备，保障门禁系统的正常运行和数据的安全性；c. 对控制中心进行全面的测试，确保各项设备的功能正常。
4. 道闸和车牌识别系统的安装a. 根据小区的实际情况，选择合适的位置安装道闸和车牌识别系统；b. 对道闸和车牌识别系统进行全面的测试，确保系统能够准确识别车辆的进出。
五、施工工艺及技术要求1. 门禁设备、读卡器等的安装要符合生产厂家的要求，确保设备的稳定性和安全性；2. 门禁系统的布线要符合相关标准，避免干扰和误操作；3. 门禁系统的安装和调试要由具有相关资质的专业技术人员进行，保障系统的正常运行。
门禁管理系统安装工艺
门禁管理系统安装工艺1、门禁管理系统操作工艺1)、门禁管理系统安装工艺流程2)、门禁管理系统安装要求(1)、系统建筑物内垂直干线应采取金属管、封闭式金属线槽等保护方式进行布线。
与裸放的电力电缆的最小净距800mm，与放在有接地的金属线槽或钢管中的电力电缆最小净距150mm。
(2)、水平子系统应穿钢管埋于墙内。
(3)、弱电线路与强电线路的电缆应分别设置在弱电竖井和强电竖井内。
如受条件限制必须合用同一竖井时，应分别布置在竖井相对映的墙体上。
(4)、穿管绝缘导线火电缆的总截面积不应超过管内截面积的40%。
(5)、敷设于封闭线槽内的绝缘导线或电缆的总截面积，不应大于线槽净截面积的50%。
3)、门禁系统安装使用(1)、编码：在安装使用本产品之前必须对它进行编码，若使用多个本产品组成的联网型系统，它们之间的编码不能一致，以便识别各个门口人员的进出情况。
(2)、编码方式按产品说明书进行操作。
(3)、卡的注册：在使用本产品之前必须将所有用户卡的信息注册至本产品的内部存储器中。
卡的注册方法采用写卡控制器接入本产品的总线端，确认无误后，方可进行相关命令操作。
4)、端子箱安装(1)、设置在专用竖井内的端子箱，应根据设计要求的高度及位置，采用金属膨胀螺栓将箱体固定在竖井的墙壁上明装，管进箱处应带好护口，将干线和支线电缆分别引入各自的管路内。
(2)、剥去电缆绝缘层和导线绝缘层，使用校线耳机，两人分别在线路两端逐根核对导线编号。
(3)、将导线留有一定长度的余量，然后绑扎成束，分别设置在端子板两侧。
(4)、原则上先压接从中心引来的干线，后压接水平线路。
5)、管理机安装管理机是一台符合探测器实时运行状态的PC机。
PC机放置在控制中心内。
按照监视器产品说明安装运行软件以及用总线接各建筑物门禁至管理机。
6)、调试验收门禁系统各种设备的系统调试，由局部到系统进行。
在调试过程中应遵照公安部颁发的《公共安全行业标准》，深入检查各部件和设备安装是否符合规范要求。
门禁系统施工方案(最新)
门禁系统工程施工设计方案一、系统概述门禁，又称出入口管理控制系统，是一种管理人员进出的数字化管理系统。
常见的门禁系统有：密码门禁系统、非接触IC卡（感应式IC卡）门禁系统、指纹生物识别门禁系统等。
密码门禁系统由于其本身的安全性弱和便捷性差已经面临淘汰，生物识别门禁系统安全性高，但成本高，由于拒识率和存储容量等应用瓶颈问题而没有得到广泛的市场认同。
现在国际最流行最通用的还是非接触IC卡门禁系统，非接触IC卡由于其较高的安全性，好的便捷性和性价比成为门禁系统的主流。
针对航空总医院公共出入口人员进出较随意、难以动态监控。
为进一步改善医院的医疗管理环境，完善安全防范管理功能，从实际情况考虑，我方选用了仪创非接触式刷卡门禁系统响应本次投标活动。
在完成航空总医院门禁系统改造后，将给医院的管理者提供了更安全、更便捷、更自动化的管理模式，而且也给使用者带来了极大的方便。
二、设计依据《智能建筑设计标准》GB/T50314-2000《民用建筑电气设计规范》（JGJ/T16-92)《安全防范工程技术规范》GB 50348-2004《入侵报警系统工程设计规范》GB 50394-2007《楼宇对讲电控防盗门通用技术条件》《民用建筑电气设计规范》（JGJ/T16-92)《家居电信布线标准ANSI/TIA/EIA570》《住宅设计规范》（GB50096-99)《居住区智能化系统配置与技术要求》（CJ/T174-2003)《居住小区智能化系统建设要点与技术导则》《建设工程项目管理规范》（GB/T50326-2001）《建设工程质量管理条例》《安全防范工程技术规范》GB 50348-2004三、系统组成航空总医院所设计的门禁系统由门禁控制器、读卡器、电锁（带门磁）、电源、出门按钮、通讯转换器、感应卡、管理软件等组成。
1. 门禁控制器门禁系统的核心部分，相当于计算机的CPU，它负责整个系统输入、输出信息的处理和储存，控制等等。
2. 读卡器读取卡片中数据的设备。
门禁系统施工工艺
门禁系统施工工艺一、引言门禁系统是现代安全管理的重要组成部分，具有防止非法进入和保护人员与财产安全的功能。
门禁系统的施工工艺对于系统的稳定运行和安全性至关重要。
本文将介绍门禁系统的施工工艺，包括系统规划与设计、设备安装、网络连接、测试调试和系统验收等环节。
二、系统规划与设计在进行门禁系统的施工工艺之前，首先需要进行系统规划与设计。
这包括确定系统的布局、设备数量和类型，以及安装位置和布线方案等。
根据实际需求，确定系统所需的主控制器、读卡器、电锁等设备，并进行位置规划，确保整个系统的覆盖范围和安全性。
三、设备安装设备安装是门禁系统施工的重要环节。
在进行设备安装之前，首先需要对安装位置进行测量和标记，确保设备的准确安装。
然后，按照设计方案进行设备的布线和固定，确保设备牢固可靠。
注意保持设备与电源的安全距离，避免电源线与信号线的干扰。
同时，还需要进行设备的调试和测试，确保设备的正常运行。
四、网络连接门禁系统的网络连接是系统施工中的关键环节。
首先，需要确保网络设备的正确配置和连通性。
然后，按照设计方案进行设备之间的网络连接，包括主控制器、读卡器、门禁服务器等设备的连接。
在进行网络连接时，需要注意网络线缆的质量和布线方式，保证信号传输的稳定性。
五、测试调试门禁系统的测试调试是确保系统正常运行的关键环节。
在进行测试调试之前，首先需要对系统进行全面检查，确保设备的安装和连接无误。
然后，对各个设备进行功能测试，包括读卡器、电锁等设备的正常工作情况。
同时，还需要进行系统的功能测试，包括卡片识别、门禁控制等功能的有效性。
六、系统验收系统验收是门禁系统施工的最后一步，也是确保系统质量的重要环节。
在进行系统验收前，首先需要检查系统的安装质量和功能性能是否符合要求。
然后，进行系统的性能测试和可靠性测试，确保系统在各种情况下的稳定运行。
最后，进行系统验收报告的编制和交付，以便对门禁系统施工工艺进行总结和评估。
七、总结门禁系统施工工艺涉及到系统规划与设计、设备安装、网络连接、测试调试和系统验收等环节。

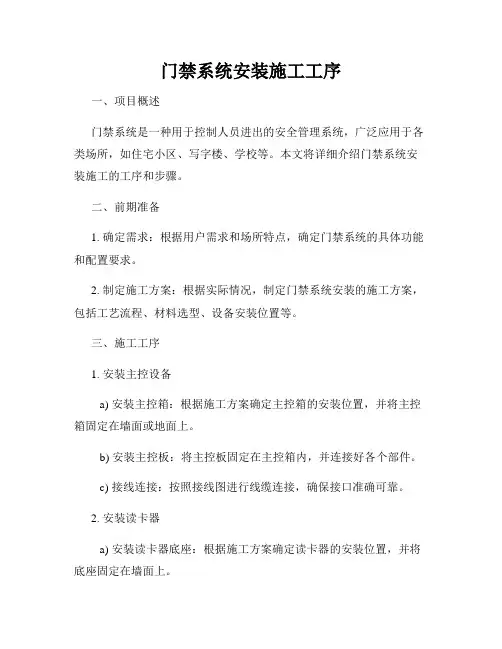

门禁系统安装施工工序
门禁系统安装施工工序一、项目概述门禁系统是一种用于控制人员进出的安全管理系统，广泛应用于各类场所，如住宅小区、写字楼、学校等。
本文将详细介绍门禁系统安装施工的工序和步骤。
二、前期准备1. 确定需求：根据用户需求和场所特点，确定门禁系统的具体功能和配置要求。
2. 制定施工方案：根据实际情况，制定门禁系统安装的施工方案，包括工艺流程、材料选型、设备安装位置等。
三、施工工序1. 安装主控设备a) 安装主控箱：根据施工方案确定主控箱的安装位置，并将主控箱固定在墙面或地面上。
b) 安装主控板：将主控板固定在主控箱内，并连接好各个部件。
c) 接线连接：按照接线图进行线缆连接，确保接口准确可靠。
2. 安装读卡器a) 安装读卡器底座：根据施工方案确定读卡器的安装位置，并将底座固定在墙面上。
b) 安装读卡器：将读卡器安装在底座上，并连接好电源线和通讯线。
3. 安装门禁锁a) 安装门禁锁底座：根据施工方案确定门禁锁的安装位置，并将底座固定在门框或门扇上。
b) 安装门禁锁：将门禁锁安装在底座上，并连接好电源线和信号线。
4. 安装门磁开关a) 安装门磁底座：根据施工方案确定门磁的安装位置，并将底座固定在门框或门扇上。
b) 安装门磁：将门磁安装在底座上，并连接好电源线和信号线。
5. 安装出入口按钮a) 安装按钮底座：根据施工方案确定按钮的安装位置，并将底座固定在墙面上。
b) 安装按钮：将按钮安装在底座上，并连接好电源线和信号线。
6. 配置系统参数a) 硬件配置：通过软件工具，将各个设备的相关参数进行配置，包括设备编号、通讯协议等。
b) 软件设置：根据用户需求，设置门禁系统的权限管理、进出时间段等相关信息。
7. 系统调试和测试a) 通电测试：逐个检查门禁系统中各个设备的供电情况，并确保设备正常运行。
b) 功能测试：测试门禁系统的各项功能，包括卡片刷卡开门、密码输入开门等。
c) 联动测试：测试门禁系统与其他安防设备（如摄像头、报警器等）的联动情况。
门禁系统施工工艺
门禁系统施工工艺概述门禁系统是一种高科技安保设备，其主要功能是管理门禁的使用，防止未授权人员进入，进而提高场所的安全性。
门禁系统的施工工艺决定了其使用效果和成本，正确施工门禁系统可以有效降低后期的维护和使用成本。
施工前准备门禁系统施工前需要做好以下准备工作：1. 确定系统需求根据用户需要及安全性要求，确定门禁系统的类型、规模、功能及其所需的配套硬件设备，包括门禁控制器、读卡器、磁力锁等及其配件。
2. 制订施工方案根据门禁系统的需求，制作施工方案及施工时间计划表，方便施工过程中的管理和监督。
3. 检查现场环境对施工地点周围环境进行检查，确保施工场所的安全性及施工所需的通风、电源、照明和防水等设施完备、不满足施工要求的缺陷及时进行处理。
4. 准备工具及辅助设备门禁系统施工需要用到的工具和所需的辅助设备必须齐全，如：螺丝刀、电钻、枪针、电焊机、铅笔、卷尺、电线等。
施工过程门禁系统施工过程中，主要分为三个步骤：设备安装、线路连接和系统配置。
1. 设备安装首先按照实际需要，将门禁设备的基座、固定板、支架等支撑装置制作好，然后按照施工图纸要求确保基座、固定板、支架等设施的垂直度和水平度。
接着，进行门禁设备的安装，包括安装门禁控制器、磁力锁、电动铰链、门锁、读卡器等。
2. 线路连接门禁系统的线路连接主要包括电源线路、通信线路、控制线路等，连接线路前必须先进行线路的验收，确认线路的规格、长度、数量、布线方式等内容是否符合要求，再将各线路连接到相应的设备上。
3. 系统配置在设备安装和线路连接完成后，需要进行系统的配置和程序的调试。
系统配置主要包括选择合适的门禁系统软件、配置相应的门禁用户权限和门禁参数等。
程序的调试包括系统功能的调试、系统稳定性的调试等，以保证门禁系统的正常使用。
施工后验收门禁系统的施工完工后还需要进行验收和测试，主要包括以下几个方面：1. 功能测试对门禁系统进行功能测试，检查门禁控制器、读卡器、磁力锁、信号传输等设备的功能是否正常。
门禁控制及保安报警系统施工方法和工艺
门禁控制及保安报警系统施工方法和工艺一、施工流程二、系统施工方法及工艺1、读卡器的安装(1) 安装高度的确定：读卡器的安装需要确定一个高度，以达到最适合人的读卡，通常为1.4米左右。
(2) 读卡器的安装要确保平整、左右与门框的距离一致。
(3) 读卡器的安装要确保与底盒完全一致，与底盒的罗丝要拧紧并固定好。
(4) 读卡器的接线前先定义线序色标，接线时并应保持一致。
2、电锁的安装(1) 电锁在安装前需与提供门的厂商或工程商协商，由其开好孔。
(2) 电锁的接线不能裸露在外面。
(3) 电锁与门框应水平一致，没有凹凸，这样门的开关才不会受到影响。
(4) 电锁的接线前先定义线序色标，接线时并应保持一致。
3、网络型区域控制器的安装(1) 在安装区域控制器时需先确认网络路由的位置，各区域控制器通过网络线连接到首层弱电间交换机。
(2) 区域控制器是一个整体的箱体结构，在安装时需按如下步骤：(3) 箱体固定在墙壁上时，按有关安装标准给予固定。
(4) 严格检查固定是否牢固，对不符合质量标准的应重新返工。
(5) 箱体上端与钢管连接处，应采用玻璃胶密封，防止渗水损坏柜内设备。
(6) 箱体内接线需要注意正负极，并要保持水平，避免倾斜，接头处采用线套套好，避免其它线或箱体的金属触到接头处。
(7) 网络型区域控制器带TCP/IP连接的控制器内置TCP通讯端口，通过跳线直接接入网络，即完成网络型区域控制器的通信连接，在连接前要先确认网络通信良好。
(8) 网络型区域控制器与读卡器采用ZR-RVV-4X0.75的线缆进行端接。
(9) 网络型区域控制器与读卡接口模块接线前先定义线序色标，接线时并应保持一致。
4、报警探测器安装(1) 安装前应仔细阅读产品说明书；(2) 各类探测器的安装符合说明书的要求；(3) 充分了解紧急按钮开关、门磁开关、被动红外/微波等各类型技术探测器设备的基本工作原理。
(4) 确保所有探测器的布线、接线正确无误。
门禁系统施工工艺
门禁系统施工工艺随着科技的不断发展，门禁系统在现代社会扮演着重要的角色。
无论是工厂、学校、医院还是住宅小区，门禁系统都是对进出人员进行安全管理和控制的重要手段。
门禁系统的施工工艺是确保它正常运行的关键因素之一。
本文将介绍门禁系统的施工工艺，重点强调如何确保系统稳定、安全可靠。
一、前期准备在进行门禁系统施工工艺之前，必须进行一系列的前期准备工作。
首先，需要对安装门禁系统的区域进行仔细的调查和测量，包括建筑结构、电气线路和环境条件等。
同时，还要根据实际情况确定门禁系统的具体功能与配置。
此外，还需要与相关部门或业主进行沟通，了解他们对门禁系统的需求和要求。
二、安装设备门禁系统的核心是设备的安装。
在进行安装前，必须按照设备的说明书和施工图纸，确保选择合适的安装位置和固定方式。
通常情况下，门禁系统的设备主要包括门禁主机、读卡器、门磁、电控锁等。
这些设备的安装需要严格按照规范操作，确保设备牢固可靠，且与其他设备连接正常。
三、布线门禁系统的布线是保证系统正常运行的重要环节。
布线包括电源线、信号线和联网线等。
在进行布线时，必须严格按照相关标准和规范进行操作。
避免电源线与信号线相互干扰，造成设备故障。
同时，还要保证布线的美观，避免线缆杂乱，影响整体效果。
四、系统调试在门禁系统施工完成后，必须进行系统调试的工作。
系统调试包括设备的初始化、参数设置和功能测试等。
在初始化过程中，需要按照设备的说明书进行操作，确保系统的基本功能能够正常运行。
在参数设置方面，需要根据实际需求设置合适的参数，满足用户的需求。
在功能测试中，需要对系统的各项功能进行全面检测，确保系统的稳定性和安全性。
五、培训与交接门禁系统施工完成后，必须对相关人员进行培训与交接工作。
培训内容主要包括系统的操作方法、功能介绍和故障排除等。
同时，还需要将系统相关的文档和资料交接给用户，方便他们日后的使用和维护工作。
在培训和交接过程中，需要保持耐心与细致，确保用户对门禁系统的正常使用。
智能门禁系统施工工艺
智能门禁系统施工工艺智能门禁系统是如今智能化建筑中必不可少的一部分，它不仅为用户带来了便利，还提升了建筑安全性。
在实施智能门禁系统时，施工工艺至关重要。
本文将介绍智能门禁系统的施工工艺，以确保系统的高效运行和安全。
一、前期准备工作1.项目准备阶段在进行智能门禁系统施工之前，需要对项目进行详细的准备工作。
首先，对建筑的结构和周围环境进行评估，确定最佳的门禁位置。
其次，与开发商、设计师和建筑师进行沟通，共同确定门禁系统的需求和功能。
最后，制定详细的施工计划，并进行材料和设备的采购。
2.施工队伍组建建立一个高效的施工队伍是确保施工质量的关键。
施工队应包括有经验的工程师和技术人员，他们熟悉智能门禁系统的安装和调试过程。
此外，施工队还应具备良好的组织和沟通能力，能够与其他施工单位和项目相关方进行协调。
二、施工流程1.铺设门禁设备线缆首先，根据设计图纸确定门禁设备的位置，并将线管预埋在墙壁或地面中。
然后，根据实际需求将设备线缆铺设到各个门禁设备位置。
在铺设线缆时，要注意保持线缆的整洁和顺畅，避免交叉和过度拉伸。
2.安装门禁设备门禁设备的安装包括读卡器、门禁控制器、门锁和门磁等。
根据设计需求，将读卡器、门禁控制器和其他设备安装在预定的位置上。
门锁的安装应结合门体材质和结构进行，确保门锁的稳固和安全性。
3.电气连线和接地门禁系统需要进行电气连线和接地，确保设备的正常运行和电气安全。
电气连线应根据电路图纸进行，连接正确的设备和元件。
接地操作应严格按照电气安装规范进行，确保设备的接地良好，减少静电干扰和雷击危险。
4.系统调试和联调在门禁系统安装完成后，应进行系统调试和联调。
首先，对每个设备进行单独调试，确保设备的正常工作。
然后，将各个设备联调起来，测试整个门禁系统的功能和配合性。
调试和联调工作要由专业的技术人员进行，确保系统的高效运行。
5.用户培训在系统施工完成并通过验收后，需要进行用户培训。
对业主或管理人员进行培训，使其熟悉智能门禁系统的使用方法和操作技巧。
门禁门安装施工方案
一、工程概况本工程为XX公司办公楼门禁系统安装工程，包括门禁控制器、读卡器、电控锁等设备的安装及调试。
为确保工程顺利进行，特制定本施工方案。
二、施工准备1. 工程资料：收集整理门禁系统施工图纸、设备技术参数、施工规范等相关资料。
2. 施工队伍：组织专业施工队伍，包括电工、木工、安装工等。
3. 施工工具：准备电钻、冲击钻、螺丝刀、扳手、水平尺、钢尺、小线等施工工具。
4. 施工材料：准备门禁控制器、读卡器、电控锁、线缆、电源线、接插件等施工材料。
三、施工工艺1. 施工流程（1）施工前准备：组织施工人员熟悉图纸、方案及专业设计安装使用说明书，进行培训及安全、技术交底。
（2）线缆敷设：按照设计要求，敷设门禁系统线缆，包括电源线、控制线、读卡器线等。
（3）设备安装：安装门禁控制器、读卡器、电控锁等设备。
（4）设备接线：将设备与线缆进行连接，并进行调试。
（5）系统调试：对门禁系统进行整体调试，确保系统正常运行。
2. 施工要点（1）线缆敷设1）布线时尽量避开电力电缆、架空线、架高线等。
2）采用整根网线，避免使用短线拼凑。
3）网线分线点采用锡焊，确保焊接可靠。
4）网线屏蔽层尽量不接地，除非网络调不通或干扰过大。
（2）设备安装1）门禁控制器安装在天花板上或靠近门锁的墙上，确保通风良好。
2）读卡器安装于人员通道门口，距离门开启边200～300mm，距地面1.2～1.4m高度。
3）电控锁安装于门锁位置，确保安装牢固。
（3）设备接线1）按照设备技术参数，连接设备与线缆。
2）连接电源线、控制线、读卡器线等。
3）连接完成后，检查线路连接是否正确、牢固。
（4）系统调试1）对门禁系统进行整体调试，确保系统正常运行。
2）测试门禁控制器、读卡器、电控锁等设备功能。
3）检查系统响应时间、读卡距离等参数是否符合要求。
四、施工进度安排1. 施工前准备：1天2. 线缆敷设：2天3. 设备安装及接线：2天4. 系统调试：1天总计：6天五、质量保证1. 施工过程中，严格按照施工规范和工艺要求进行操作。
门禁系统维修的施工工艺
门禁系统维修的施工工艺
门禁系统维修一般包括以下施工工艺：
1. 检测和诊断问题：首先，技术人员会使用专业工具和设备对门禁系统进行全面检测，以确定出现问题的具体原因。
2. 维修方案制定：根据检测结果，技术人员会制定出相应的维修方案，包括所需材料、工具和所需时间等。
3. 拆卸和更换零部件：对于出现故障的零部件，技术人员会进行拆卸，并根据需要进行更换。
他们会注意到零部件的连接方式和位置，确保正确拆卸和安装。
4. 处理电路故障：如果问题出现在电路上，技术人员会进行电路故障排除。
这可能包括检查电路的连接，更换损坏的电线或连接器，并修复短路等问题。
5. 调试和测试：在完成维修后，技术人员会对门禁系统进行调试和测试，以确保一切正常运行。
他们会测试门禁卡、读卡器、门锁等功能的正常工作，并确保系统的稳定性和安全性。
6. 安装和调整：如果需要更换新的门禁设备或调整已有设备的位置，技术人员会进行安装和调整工作。
他们会按照规范和要求确定设备的最佳位置，并确保正确连接和固定。
7. 维修记录和报告：维修过程中，技术人员会详细记录维修步骤和使用的材料，以及维修前后的问题和解决方案。
他们会根据需要编写维修报告，并向相关人员汇报维修情况。
总之，门禁系统维修需要技术人员具备专业知识和技能，对门禁设备和电路有深入了解。
他们需要详细检测和诊断问题，并制定出有效的维修方案。
在维修过程中，他们需要认真操作和调试设备，并记录维修过程和结果。
最终，他们确保门禁系统正常运行和安全性。
门禁系统施工工艺
门禁系统施工工艺1. 引言门禁系统是一种用于安全管理和控制出入口的系统，广泛应用于各种场所，如住宅小区、办公楼、学校等。
本文将以门禁系统的施工工艺为主题，介绍门禁系统的施工步骤和注意事项。
2. 施工准备在开始门禁系统的施工前，需要进行相应的准备工作，包括以下几个方面：2.1 材料准备门禁系统的施工所需要的材料主要有：•门禁控制器：负责对门禁系统的控制和管理；•读卡器：用于读取卡片上的信息；•门磁：检测门的开关状态；•电源供应器：为门禁系统提供电源；•控制线缆：用于连接各个设备之间的信号传输。
2.2 设备安装在门禁系统施工前，需要确定设备安装的位置和数量，并进行相关的准备工作，如安装支架、布线等。
2.3 网络设置门禁系统一般都需要通过网络进行管理和控制，因此在施工前需要进行网络设置，包括设定IP地址、子网掩码、网关等。
3. 施工步骤门禁系统的施工一般包括以下几个步骤：3.1 布线门禁系统的各个设备之间需要进行电气连接，因此需要进行布线工作。
首先确定好每个设备的位置和数量，然后根据设备之间的距离和布局合理进行线缆敷设。
3.2 安装设备按照设备安装的位置和数量，将门禁控制器、读卡器、门磁等设备安装到相应的位置上，确保设备安装牢固可靠。
3.3 连接电源将门禁控制器和读卡器等设备连接到电源供应器上，确保设备能够正常工作。
3.4 连接网络通过网络线缆将门禁控制器与网络连接起来，确保能够远程管理和控制门禁系统。
3.5 系统配置在设备安装和连接完成后，需要进行系统配置，包括设定用户权限、设置门禁规则等。
这一步骤需要根据具体的需求进行配置，确保门禁系统能够按照预期的要求正常工作。
3.6 调试测试在门禁系统完成配置后，需要进行调试测试，确保系统能够正常运行。
测试包括读卡器读卡、门禁规则生效等，如果发现问题需要及时进行排查和修复。
3.7 完工验收在调试测试通过后，进行最后的完工验收工作。
验收包括对整个门禁系统的功能进行检测和确认，如果符合要求，则认可工程完工。
门禁系统施工工艺要求
门禁系统施工工艺要求1 适用范围本标准适用于新建、扩建及改建的公用和民用建筑物内的门禁系统安装工程。
2 施工准备2.1 材料2.1.1 前端设备：主要包括门禁主机、计算机（内置系统管理软件）、打印机、不间断电源等。
2.1.2 终端设备：主要包括门禁控制器、电控锁、电磁锁、出门按钮、读卡器、密码键盘等。
2.1.3 上述设备及材料应根据设计要求选型，必须附有产品合格证、质检报告、安装及使用说明书等。
并经国家3C 认证，具有3C 认证标识。
如果是进口产品，则需提供进口商品商检证明。
设备安装前应根据使用说明书进行全部检查方可安装。
2.1.4 镀锌材料：镀锌钢管、镀锌线槽、金属膨胀螺栓、金属软管。
2.1.5 其它材料：塑料胀管、机螺丝、平垫、弹簧垫圈、接线端子、钻头、焊锡、焊剂、绝缘胶布、塑料胶布、各类接头等。
2.2 机具设备2.2.1 手电钻、冲击钻、梯子、水平尺、拉线、线坠。
2.2.2 克丝钳子、剥线钳、电工刀、电烙铁、一字改锥、十字改锥、尖嘴钳、偏口钳。
2.2.3 250V 兆欧表、500V 兆欧表。
2.3 作业条件2.3.1 管理室内土建工程应内装修完毕，门、窗、门锁装配齐全完整。
2.3.2 管理室内、弱电竖井、建筑内其他公共部分及外围的布线线缆沟、槽、管、箱、盒施工完毕。
各预留孔洞、预埋件的位置，线管的管径、管路的敷设位置等均应符合设计施工要求。
3 操作工艺3.1 工艺流程3.2 操作方法3.2.1 管路预埋3.2.1.1 参见相关管路预埋XXX 标准内容。
3.2.2 控制器箱安装3.2.2.1 箱体板与框架应与建筑物表面配合严密。
严禁采用电焊或气焊将箱体与预埋管口焊在一起。
3.2.2.2 控制器箱通常安装方位依设计而定，在无具体要求时宜安装于较隐蔽或安全的地方，防止人为的恶意破坏。
3.2.2.3 控制器箱的交流电源应单独走线，严禁与信号线和低压直流电源线穿在同一管内。
3.2.2.4 安装明装壁挂式控制器箱时，找准标高进行钻孔，埋入胀管螺栓进行固定。
门禁设备安装施工工艺及方法
门禁设备安装施工工艺及方法1. 引言本文档旨在介绍门禁设备的安装施工工艺及方法。
门禁设备是用于控制出入通道的安全设备，其正确的安装施工工艺及方法对于保障系统的正常运行至关重要。
2. 施工准备在进行门禁设备的安装施工之前，需要进行一系列的准备工作，包括：- 确定安装位置：根据实际需求和设计要求，确定门禁设备的安装位置，考虑到安全性和方便性。
- 确定安装方式：根据安装位置和设备特点，选择适合的安装方式，如壁挂、吊装等。
- 准备安装材料和工具：根据安装要求，准备好所需的安装材料和工具，例如螺丝、螺丝刀、打孔机等。
3. 安装过程门禁设备的安装过程通常包括以下几个步骤：3.1 安装支架根据安装位置和安装方式，安装门禁设备的支架。
支架应牢固、平整，能够承受设备的重量和使用压力。
3.2 连接电源将门禁设备与电源进行连接。
确保连接正确无误，并进行必要的绝缘处理，以防止电路短路或其他安全问题。
3.3 安装传感器根据设计要求，安装门禁设备所需的传感器，如红外线传感器、指纹识别传感器等。
确保传感器位置准确、灵敏度适当，并与设备正确连接。
3.4 连接网络如果门禁设备需要联网使用，将设备与网络进行连接。
确保网络连接稳定，设备能够正常通信和传输数据。
3.5 调试测试完成门禁设备的安装后，进行相应的调试和测试工作。
确保设备的所有功能正常运行，并进行必要的调整和修正。
4. 安全注意事项在门禁设备的安装施工过程中，需要注意以下安全事项：- 严格遵守相关的安全操作规程和标准，确保施工过程安全可靠。
- 使用合适的安全防护工具和设备，防止意外伤害和事故发生。
- 注意电气安全，确保设备的电源连接正确无误，并进行绝缘处理。
- 在高处作业时，需做好防护措施，防止坠落和其他意外发生。
5. 总结本文档介绍了门禁设备安装施工的工艺及方法。
正确的施工工艺和方法能够确保门禁设备的正常运行和安全性。
在进行安装施工时，务必注意安全事项，遵守相关规程和标准。
门禁系统施工工艺(完整资料).doc
【最新整理，下载后即可编辑】门禁系统安装施工工艺要求✧所使用设备材料应根据合同文件及设计要求选型，对设备、材料和软件进行进场验收，并填写验收记录。
✧设备应有产品合格证、质检报告、“CCC”认证标识、安装及使用说明书等。
✧如果是进口产品，则需提供原产地证明和商检证明，配套提供的质量合格证明，检测报告及安装、使用、维护说明书的中文文本。
✧设备安装前，应根据使用说明书，进行全部检查，方可安装。
施工机具手电钻、冲击钻、对讲机、梯子、电工组合工具、250V兆欧表、500V兆欧表、水平尺、钢尺、小线等。
作业条件✧机房装修已完毕，门、窗、门锁装配齐全。
✧线缆沟、槽、管、箱、盒施工完毕。
技术准备✧施工图纸齐全，施工方案编制完毕并经审批。
✧施工前应组织施工人员熟悉图纸、方案及专业设计安装使用说明书，并进行有氏对性的培训及安全、技术交底。
操作工艺工艺流程：管路敷设→设备箱安装→线缆敷设→终端设备安装→设备接线、调试一、管路敷设1、钢管敷设：敷设前先检查管内侧有无毛刺，镀锌层或防锈漆是否完整无损，管子不顺直应调直。
1.1暗敷设a.砌墙立管：钢管宜置于墙中心，然后按标高将接线盒稳好。
b.混凝土墙、板配管：可将盒、箱焊在钢筋上，敷管时每隔1m用铅丝绑扎固定。
1.2明敷设a.敷管时，先将管卡一端的螺钉拧进一半，然后将管敷设在管卡内，逐个将螺钉拧牢。
使用铁支架时，可将钢管固定在支架上，不得将管焊接在其他管道上。
b.水平或垂直敷设时配管的允许偏差值：管路在2m以内时，偏差为3mm，全长不应超过管子内径的1/2。
1.3室处管路敷设a.室外埋地敷设的电缆导管，壁厚应大于2mm，埋深不应小于0.8m。
b.室外导管的管口应设置在盒、箱内。
所有管口穿入线缆后应做密封处理。
1.4管路连接a.管与管的连接●管箍丝扣连接：套丝不得有乱扣现象，管箍必须使用通丝管箍。
上好管箍后，管口应对严，外露丝扣不应多于2扣。
●套管连接：只用于暗配管且管壁厚大于2mm非镀锌导管。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
c.线槽采用钢管引入或引出导线时,可采用分管器或用螺母将管口固定在线槽上。
ｄ.建筑物的表面如有坡度时,线槽应随其坡度变化。
e．线槽盖板安装后应平整，无翘角，出线口的位置应准确。
2、暗装设备箱体箱时,箱体框架应紧贴建筑物表面。严禁采用电焊或气焊将箱体与预埋管焊在一起。管入箱应用锁母固定。
3、明装设备箱时，应找准标高，进行钻孔,埋入金属膨胀螺栓进行固定。箱体背板与墙面平齐。
4、设备箱的交流电源应单独敷设，严禁与信号线或低压直流电源线穿在同一管内。
４、线缆敷设
１、布放线缆前应对其进行绝缘测试，电线电缆线间和线对地间的绝缘电阻必须大于0.５ＭΩ，测试合格后方可敷设。
2、布放线缆应排列整齐,不拧绞，尽量减少交叉，交叉处粗线在下，细线在上。
3、管内不得有接头,接头必须在线盒（箱)处连接。
4、所敷设的线缆两端必须做好标记。同轴电缆的屏蔽层均需单端可靠接地。
5、终端设备安装
１、安装电磁锁、电控锁、门磁前,应核对锁具、门磁的规格、型号是否与其安装的位置标高、门的各类和开关方向相匹配。
金属导管严禁对口熔焊连接，镀锌和壁厚小于等于2ｍm的钢导管不得采用套管熔焊连接。
镀锌钢导管、可挠性导管不得熔焊跨接接地线，接地线采用截面积不小于４mm２的软铜导线，并用专用接地卡做跨接连接。
ｂ.管与盒、箱的连接
盒、箱开孔应整齐并与管径相吻合,要求一管一孔,不得开长孔。铁制盒、箱严禁用电、气焊开孔。
管口入箱位置应排列在箱体二层板后,跨接地线应焊在暗装配电箱预留的接地扁钢上，管与盒跨接地线可焊在暗装盒的扣为２~３扣。两根以上管入盒、箱应长短一致，间距均匀，排列整齐,见图3．2.1.1。
如果是进口产品,则需提供原产地证明和商检证明,配套提供的质量合格证明,检测报告及安装、使用、维护说明书的中文文本。
设备安装前,应根据使用说明书，进行全部检查,方可安装。
施工机具
手电钻、冲击钻、对讲机、梯子、电工组合工具、250V兆欧表、5０0Ｖ兆欧表、水平尺、钢尺、小线等。
作业条件
机房装修已完毕，门、窗、门锁装配齐全。
f.在吊顶内敷设时,如果吊顶无法上人应留检修孔。
ｇ.穿过墙壁的线槽四周应留出其不意５０mm空隙，并用防火材料封堵。
h．金属线槽及其金属支架和引入引出的金属导管必须接地可靠。
i.线槽经过建筑物的变形缝(伸缩缝、沉降缝)时,线槽本身应断开,槽内用内连接板搭接，不需固定。保护地线和槽内导线均应留有补偿余量。
ｂ.线槽与线槽可采用内连接头或外连接头,配上平垫和弹簧垫用螺母紧固。
ｃ.转弯部位应采用立上弯头和立下弯头，安装角度应适宜。
d.出线口处应利用出线口盒进行连接,末端部位要装上封堵，在盒、箱、柜进出线处应采用抱脚连接。
２.3地面金属线槽安装
a.根据弹线位置,固定线槽支架,将地面金属线槽放在支架上，然后进行线槽连接,并接好出线口。
门禁系统施工工艺
———————————————————————————————— 作者:
———————————————————————————————— 日期:
门禁系统安装施工工艺
要求
所使用设备材料应根据合同文件及设计要求选型,对设备、材料和软件进行进场验收，并填写验收记录。
设备应有产品合格证、质检报告、“CCC”认证标识、安装及使用说明书等。
铁制配电箱多管进箱预留活装开孔板做法示意图
c.金属软管引入设备时,应符合下列要求：
金属软管与钢管或设备连接时，应采用金属软管接头连接。
金属软管用管卡固定，其固定间距应不大于1m。
不得利用金属软管作为接地导体。
2、线槽敷设
２.１线槽安装要求
ａ.线槽直线段连接应采用连接板,用垫圈、弹簧垫圈、螺母紧固,连接处应严密平整无缝隙。
j.敷设在竖井、吊顶、通道、夹层及设备层等处的线槽应符合现行国家标准《高层民用建筑设计防火规范》GB50045的有关防火要求。
2.2吊装金属线槽安装
钢结构中一般采用万能型吊具，安装前先将吊具及附件组装成整体，用卡具在钢结构上卡牢。
ａ.线槽直线段组装时，应先做干线,再做分支线,将吊装器与线槽用蝶形夹卡固定，并逐段组装成形。
线缆沟、槽、管、箱、盒施工完毕。
技术准备
施工图纸齐全,施工方案编制完毕并经审批。
施工前应组织施工人员熟悉图纸、方案及专业设计安装使用说明书，并进行有氏对性的培训及安全、技术交底。
操作工艺
工艺流程：
管路敷设→设备箱安装→线缆敷设→终端设备安装→设备接线、调试
一、管路敷设
1、钢管敷设：
敷设前先检查管内侧有无毛刺，镀锌层或防锈漆是否完整无损,管子不顺直应调直。
b.线槽与分线盒连接应正确先用分线盒、管件，连接应固定牢靠。
c.地面线槽及附件全部安装后,进行系统调整,根据地面厚度调整线槽干线、分支线、分线盒接头、转弯、转角和出口等处，水平高度与地面平齐,并将盒盖盖好,封堵严实,以防污染堵塞,直至配合土建地面施工结束为止。
３、设备箱安装
1、设备箱安装位置、高度应符合设计要求,在无设计要求时，宜安装于较隐蔽或安全的地方,底边距地宜为1．４m。
1.3室处管路敷设
a.室外埋地敷设的电缆导管,壁厚应大于2ｍm,埋深不应小于０.８m。
b．室外导管的管口应设置在盒、箱内。所有管口穿入线缆后应做密封处理。
1.４管路连接
ａ．管与管的连接
管箍丝扣连接:套丝不得有乱扣现象，管箍必须使用通丝管箍。上好管箍后，管口应对严,外露丝扣不应多于2扣。
套管连接:只用于暗配管且管壁厚大于２ｍm非镀锌导管。套管长度为连接管径的２.2倍;连接管口的对口处应在套管的中心，焊口应焊接牢固严密。
1．1暗敷设
a.砌墙立管：钢管宜置于墙中心，然后按标高将接线盒稳好。
ｂ.混凝土墙、板配管:可将盒、箱焊在钢筋上,敷管时每隔1m用铅丝绑扎固定。
1.2明敷设
a.敷管时,先将管卡一端的螺钉拧进一半,然后将管敷设在管卡内,逐个将螺钉拧牢。使用铁支架时,可将钢管固定在支架上，不得将管焊接在其他管道上。
b.水பைடு நூலகம்或垂直敷设时配管的允许偏差值:管路在2m以内时，偏差为３ｍm，全长不应超过管子内径的１/2。
