发电厂电气部分复习自考2014(4)(1)
全国2014年4月高等教育自学考试电机学试题
2014年4月高等教育自学考试电机学试题课程代码：02271请考生按规定用笔将所有试题的答案涂、写在答题纸上。
选择题部分注意事项：1. 答题前，考生务必将自己的考试课程名称、姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上。
2. 每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
不能答在试题卷上。
一、单项选择题(本大题共20小题，每小题1分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。
错涂、多涂或未涂均无分。
1.变压器是利用______将一种电压等级的交流电能转变为另一种电压等级的交流电能。
A.电路定律B.电磁力定律C.电磁感应原理D.集肤效应2.三相变压器绕组为Y联结时，额定相电流就等于A.瞬时电流B.线电流C.最大电流D.电流平均值3.变压器的绕组是变压器的______部分。
A.磁路B.电路C.线圈D.保护装置4.变压器漏磁通与空载电流成______关系。
A.线性B.非线性C.正弦D.余弦5.变压器二次绕组开路，一次绕组施加额定频率的额定电压时，一次绕组中流过的电流为A.空载电流B.短路电流C.额定电流D.励磁涌流6.变压器空载试验在低压侧进行，故所得的励磁阻抗参数要折算到高压侧，应将参数乘以A.K2B.KC.1/KD.17.一台变压器负载性质为阻感性,一次侧施以额定电压,若负载电流增加,则使得变压器二次侧电压A.增加B.下降C.不变D.不一定8.两台变压器并联运行，一台变压器连接组别为Y ,d11，根据并联运行条件则另一台的连接组别为A.Y ，y0B.Y ,d11C.Y ，y6D.Y ,d59.按转子绕组结构不同，三相异步电动机可分为A.单相和三相B.鼠笼式和绕线式C.开启式和封闭式D.自冷式和自扇式10.异步电动机的最大转矩A.与短路电抗无关B.与电源电压无关C.与电源频率无关D.与转子电阻无关 11.鼠笼异步电动机的直接起动性能差，主要表现为A.起动电流大，起动转矩大B.起动电流大，起动转矩小C.起动电流小，起动转矩大D.起动电流小，起动转矩小12.一台三相异步电动机采用“星-三角”起动方式，起动时定子绕组接法为A.星形连接B.三角形连接C.开口三角形连接D.串连成一个绕组13.利用磁极上嵌有短路环起动的异步电动机是A.电容起动电动机B.电容电动机C.电阻起动电动机D.罩极起动电动机14.同步发电机正常运行时，若转子以1000r/min 的速度转动，则其旋转磁场的转速为A.大于1000r/minB.小于1000r/minC.等于1000r/minD.0 15.当同步发电机的内功率因数角为30°时，此时的电枢反应为A.只有直轴去磁电枢反应B.直轴助磁和交轴电枢反应C.只有直轴助磁电枢反应D.直轴去磁和交轴电枢反应 16.凸极同步发电机参数X d 称为A.漏抗B.直轴同步电抗C.交轴同步电抗D.零序电抗17.同步发电机的相量0E 与U 与之间的夹角是 A.功率角B.外功率因数角C.内功率因数角D.初相角 18.同步发电机的各电抗的大小关系为A.x d >dx ''>d x '>x σ B.x d >d x '>d x ''>x σ C.x d >x σ>d x '>d x '' D.x d >dx '>x σ>d x ''19.同步发电机的正序电抗x 1与其正序电抗x 2、零序电抗x 0的关系正确的是A.x 1>x 2B.x 1=x 2C.x 1<x 2D.x 1<x 020.直流电机的电刷在几何中线上时，会产生交轴电枢反应，其影响是A.气隙磁场变大，且发生畸变B.气隙磁场变小，且发生畸变C.气隙磁场变大，不发生畸变D.气隙磁场变小，不发生畸变非选择题部分注意事项：用黑色字迹的签字笔或钢笔将答案写在答题纸上，不能答在试题卷上。
(完整版)大工14春《发电厂电气部分》辅导资料八
发电厂电气部分辅导资料八主题：第四章厂（所）用电（第1—2节）学习时间：2014年5月19日—5月25日内容：第四章厂（所）用电这周我们将学习第四章中的第1—2节，这部分主要介绍发电厂的厂用负荷及厂用电的设计原则和接线形式。
第一节发电厂的厂用负荷1.厂用电发电厂的厂用机械及全厂的运行操作、试验、修配、照明、电焊等用电设备的用电（发电厂的整个生产过程完全是机械化和自动化的，需要许多以电动机拖动的机械为发电厂的主要设备‘锅炉、汽轮机或水轮机、发电机等’和辅助设备服务，这些机械称为厂用机械）。
2.厂用电率同一时间段内，厂用电耗电量占发电厂总发电量的百分数，称为该时间段的厂用电率。
3.厂用负荷分类a.I类负荷：不允许停电通常设有两套设备互为备用，分别接到两个独立电源的母线上，设有电源自动投入装置（自动切换）。
Ⅰ类厂用电动机必须保证自启动。
b.II类负荷：允许短时停电（几秒至几分钟）由两个电源供电，并采用手动切换。
c.III类负荷：允许较长时间停电一般由一个电源供电d.事故保安负荷：指200MW及以上机组在事故停机过程中及停机后的一段时间内仍必须保证供电，否则可能引起主设备损坏、重要的自动控制装置失灵或危机人身安全的负荷。
根据对电源的不同要求，事故保安负荷可又分为：直流保安负荷（“OII”类负荷）：蓄电池组允许短时停电的交流保安负荷（“OIII”类负荷）：柴油发电机组或可靠的外部独立电源e.交流不间断供电负荷（“OI”类负荷）：指在机组启动、运行及停机过程中，甚至停机以后的一段时间内，要求连续提供具有恒频恒压特性电源的负荷。
蓄电池组逆变装置，UPS4.厂用负荷特性a.重要性b.运行方式：指用电设备使用机会的多少和每次使用时间的长短。
按使用机会可分为：“经常”使用的设备、“不经常”使用的设备按每次使用时间的长短分为：“连续”工作、“短时”工作和“断续”工作c.有无联锁要求d.是否易于过负荷：指运行中负荷是否易于超过其额定容量。

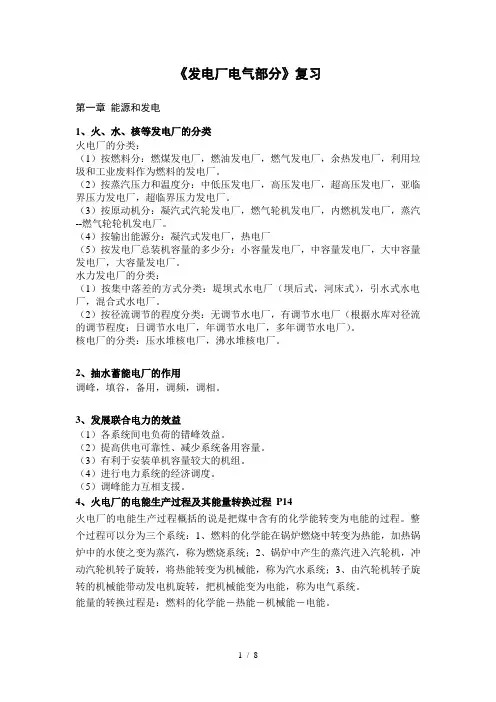

《发电厂电气部分》(含答案版)
《发电厂电气部分》复习第一章能源和发电1、火、水、核等发电厂的分类火电厂的分类：（1）按燃料分：燃煤发电厂，燃油发电厂，燃气发电厂，余热发电厂，利用垃圾和工业废料作为燃料的发电厂。
（2）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。
（3）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽--燃气轮轮机发电厂。
（4）按输出能源分：凝汽式发电厂，热电厂（5）按发电厂总装机容量的多少分：小容量发电厂，中容量发电厂，大中容量发电厂，大容量发电厂。
水力发电厂的分类：（1）按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。
（2）按径流调节的程度分类：无调节水电厂，有调节水电厂（根据水库对径流的调节程度：日调节水电厂，年调节水电厂，多年调节水电厂）。
核电厂的分类：压水堆核电厂，沸水堆核电厂。
2、抽水蓄能电厂的作用调峰，填谷，备用，调频，调相。
3、发展联合电力的效益（1）各系统间电负荷的错峰效益。
（2）提高供电可靠性、减少系统备用容量。
（3）有利于安装单机容量较大的机组。
（4）进行电力系统的经济调度。
（5）调峰能力互相支援。
4、火电厂的电能生产过程及其能量转换过程P14火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。
整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。
能量的转换过程是：燃料的化学能－热能－机械能－电能。
5、水力发电厂的基本生产过程答：基本生产过程是：从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。

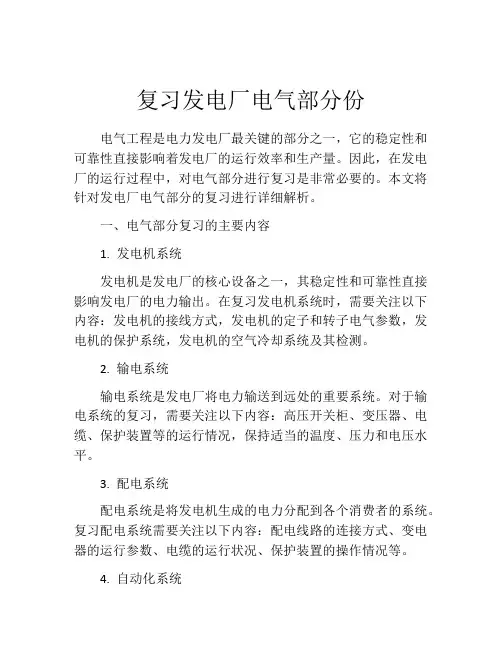

复习发电厂电气部分份
复习发电厂电气部分份电气工程是电力发电厂最关键的部分之一，它的稳定性和可靠性直接影响着发电厂的运行效率和生产量。
因此，在发电厂的运行过程中，对电气部分进行复习是非常必要的。
本文将针对发电厂电气部分的复习进行详细解析。
一、电气部分复习的主要内容1. 发电机系统发电机是发电厂的核心设备之一，其稳定性和可靠性直接影响发电厂的电力输出。
在复习发电机系统时，需要关注以下内容：发电机的接线方式，发电机的定子和转子电气参数，发电机的保护系统，发电机的空气冷却系统及其检测。
2. 输电系统输电系统是发电厂将电力输送到远处的重要系统。
对于输电系统的复习，需要关注以下内容：高压开关柜、变压器、电缆、保护装置等的运行情况，保持适当的温度、压力和电压水平。
3. 配电系统配电系统是将发电机生成的电力分配到各个消费者的系统。
复习配电系统需要关注以下内容：配电线路的连接方式、变电器的运行参数、电缆的运行状况、保护装置的操作情况等。
4. 自动化系统自动化系统在电力生产中发挥着重要作用。
对于自动化系统的复习，需要关注以下内容：控制系统和监测系统的功能和性能，系统连通性的测试，功能和数据采集的日志记录系统，以及系统错误检测和诊断。
二、电气部分的复习方法1. 系统性复习对于发电厂电气部分的复习，最好是系统性分析，只有了解每个系统之间的关系，才能全面、深入地了解整体的情况。
可以使用各种手段进行系统性复习，比如画草图，或者检查系统的流程图等来分析系统之间的关系。
2. 数据测量通过数据测量来了解发电厂电气部分的情况是非常必要的。
这包括对发电机、变压器、电缆和保护装置等的电气参数的检查。
可以使用各种工具进行测量，比如万用表和数字化测试仪等。
3. 保养检查通过进行保养检查来了解电气设备的状态和运行情况，这是非常必要的。
可以根据设备的保养手册，对各个电气设备进行保养，对设备进行清洁和检查。
这样可以确保设备状态良好，运行效果更加稳定和可靠。
三、电气部分的复习意义电气部分是发电厂生产的核心部门之一，其优化和改进可以帮助提高发电厂的生产效率和降低运营成本。
《发电厂电气部分》考试题库
填空1.____________________________________________ 按输出能源分，火电厂分为凝汽式电厂和 ____________________________________________ O答：热电厂变为 _______ 的工厂，称为发电厂。
答：电能3.____________________ 水电厂可分为、引水式水电厂和混合式水电厂。
答：堤坝式水电厂4.____________________________ 核电厂的系统由核岛和组成。
答：常规岛5.自然界中现成存在，可直接取得和利用而又改变其基本形态的能源称为答：一次能源6.由一次能源经加工转换的另一种形态的能源_________ -答：二次能源7._____________________________________________________________ 火力发电厂的能量转换过程为 ______________________________________________________ °答：燃料的化学能一热能一机械能一电能I8.水力发电厂的能量转换过程为________________________________-答：水的位能一动能一机械能一电能9. ___________________________ 水电站所用的发电机为o答：水轮发电机10._______________________________ 火力发电厂所用的发电机为o答：汽轮发电机12.___________________________________________ 既可以是电力用户，又可以是发电厂的是 ____________________________________________ 电厂。
答：抽水蓄能电厂13.______ 是变换和分配电能的设备。
答：变压器14.______ 可将髙电压变为低电压。

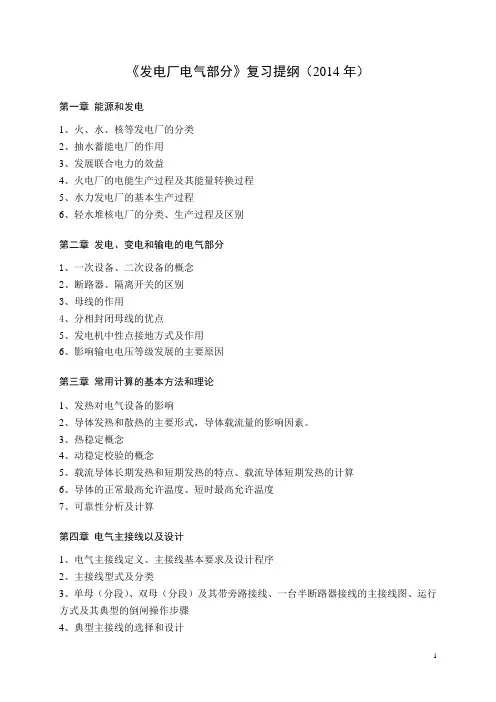

2014年发电厂电气复习提纲
《发电厂电气部分》复习提纲（2014年）第一章能源和发电1、火、水、核等发电厂的分类2、抽水蓄能电厂的作用3、发展联合电力的效益4、火电厂的电能生产过程及其能量转换过程5、水力发电厂的基本生产过程6、轻水堆核电厂的分类、生产过程及区别第二章发电、变电和输电的电气部分1、一次设备、二次设备的概念2、断路器、隔离开关的区别3、母线的作用4、分相封闭母线的优点5、发电机中性点接地方式及作用6、影响输电电压等级发展的主要原因第三章常用计算的基本方法和理论1、发热对电气设备的影响2、导体发热和散热的主要形式，导体载流量的影响因素。
3、热稳定概念4、动稳定校验的概念5、载流导体长期发热和短期发热的特点、载流导体短期发热的计算6、导体的正常最高允许温度、短时最高允许温度7、可靠性分析及计算第四章电气主接线以及设计1、电气主接线定义、主接线基本要求及设计程序2、主接线型式及分类3、单母（分段）、双母（分段）及其带旁路接线、一台半断路器接线的主接线图、运行方式及其典型的倒闸操作步骤4、典型主接线的选择和设计5、限制短路电流的措施6、分裂电抗器限制短路电流的原理7、变压器类型和容量的选择依据第五章厂用电1、厂用电源的类型、厂用电率概念2、厂用负荷的分类、厂用电负荷的计算方法3、明备用、暗备用概念4、厂用电动机自启动概念、分类及其自启动校验的原因，自启动电动机最大允许容量的影响因素5、厂用电各级电压母线按锅炉分段的接线方式有何特点第六章导体和电气设备的原理与选择1、最大持续工作电流的选取，环境条件对设备选择的影响及修正，哪些情况下可不校验热稳定或动稳定2、校验热稳定和动稳定的短路电流计算条件和计算时间3、电弧的形成与熄灭的基本原理，近阴极效应4、现代高压开关电器的常用灭弧方法5、断路器开断三相电路、首先开断相、后续开断相6、隔离开关的作用7、为何电流互感器二次绕组严禁开路8、电压互感器、电流互感器的准确级定义9、3－35kV、110kV及以上不同电压等级时，电压互感器与电网的连接方式10、电压互感器、电流互感器的配置原则11、如何选择限流电抗器的电抗百分数，（半）穿越电抗、分裂电抗定义及大小关系12、F－C回路的概念13、导体截面选择方法14、断路器、隔离开关、电流互感器、电压互感器、限流电抗器的选择计算第七章配电装置1、配电装置的概念及作用2、最小安全净距的定义及分类3、屋内、屋外配电装置的分类及特点4、GIS的定义、成套配电装置的特点5、电气五防。
【VIP专享】发电厂电气部分复习资料
发电厂电气部分复习资料考试时间：2014年12月22日星期一考试题型：1、填空2、简答题三、分析题（画电气接线图和写出倒闸操作步骤）第一章能源和发电1、火、水、核等发电厂的分类火电厂的分类：（1）按燃料分：燃煤发电厂，燃油发电厂，燃气发电厂，余热发电厂，利用垃圾和工业废料作为燃料的发电厂。
（2）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。
（3）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽--燃气轮轮机发电厂。
（4）按输出能源分：凝汽式发电厂，热电厂（5）按发电厂总装机容量的多少分：小容量发电厂，中容量发电厂，大中容量发电厂，大容量发电厂。
水力发电厂的分类：（1）按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。
（2）按径流调节的程度分类：无调节水电厂，有调节水电厂（根据水库对径流的调节程度：日调节水电厂，年调节水电厂，多年调节水电厂）。
核电厂的分类：压水堆核电厂，沸水堆核电厂。
2、抽水蓄能电厂的作用调峰，填谷，备用，调频，调相。
3、发展联合电力的效益（1）各系统间电负荷的错峰效益。
（2）提高供电可靠性、减少系统备用容量。
（3）有利于安装单机容量较大的机组。
（4）进行电力系统的经济调度。
（5）调峰能力互相支援。
4、火电厂的电能生产过程及其能量转换过程P14火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。
整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。
能量的转换过程是：燃料的化学能－热能－机械能－电能。
5、水力发电厂的基本生产过程答：基本生产过程是：从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。
(完整版)大工14春《发电厂电气部分》辅导资料七
发电厂电气部分辅导资料七主题：第三章电气主接线（第5—8节）学习时间：2014年5月12日—5月18日内容：第三章电气主接线这周我们将学习第三章中的第5—8节，这部分主要介绍限制短路电流的措施、互感器避雷器在主接线中的配置、各类发电厂和变电所主接线的特点及实例以及主接线的设计原则和步骤。
第五节限制短路电流的措施3.5.1 概述限制短路电流的措施a.适当的主接线形式和运行方式b.加装限流电抗器c.采用低压分裂绕组变压器3.5.2 选择适当的主接线形式和运行方式a.在发电厂中，对适用采用单元接线的机组，尽量采用单元接线。
b.在降压变电所中，采用变压器低压侧分裂运行方式。
c.对具有双回线路的用户，采用线路分开运行方式或在负荷允许时，采用单回运行。
d.对环形供电网络，在环网中穿越功率最小处开环运行。
3.5.3 加装限流电抗器1.加装普通电抗器母线电抗器：装于母线分段上或主变压器低压侧回路中。
作用：无论是厂内或厂外发生短路，母线电抗器均能起到限制短路电流的作用。
百分电抗：电抗器在其额定电流下所产生的电压降与额定相电压比值的百分数，称为电抗器的百分电抗。
线路电抗器：当电厂和系统容量较大时，除装设母线电抗器外，还要装设线路电抗器。
作用：限制6-10kV电缆馈线的短路电流。
对于线路电抗器：3%-6%。
线路电抗器的布置位置方式a.布置在断路器的线路侧b.布置在断路器的母线侧对于架空馈线，不装设电抗器2.加装分裂电容优点a.正常运行时电压损失小b.短路时有限流作用c.比普通电抗器多供一倍的出线，减少了电抗器的数目缺点a.正常运行时，当一臂的负荷变动时，会引起另一臂母线电压波动。
b.当一臂母线短路时，会引起另一臂母线电压升高3.5.4 采用低压分裂绕组变压器a.用于发电机—主变压器扩大单元接线b.用作高压厂用变压器优点a.正常电流所遇到的电抗小。
设正常运行时流过高压绕组的电流为I。
b．短路电流所遇到的电抗大，有显著的限流作用。
发电厂电气部分复习资料.doc
1、火电厂按动能：凝汽式火电厂、热电厂、燃气轮机发电厂2、变电站的作用：变换电能电压，接受和分配电能3、一次设备：直接生产、转换和输配电能的设备4、二次设备：对一次设备进行监察、测量、控制、保护和调节的设备4.发电机额定电压与系统的关系：U NG=1.05U NS U NM=U NS5、导体：导体长期发热温度70°C,短时发热温度200-300°C,基准温度25°C5、正常发热原因：电流通过导体电阻，太阳照射。
1）在导体电阻和接触连接部分的电阻产生的损耗2）在设备的绝缘材料中产生的介质损耗3）再交变电流磁场作用下，在导体周围金属物件中产生的涡流和磁滞损耗。
6、导体散热方式：对流、辐射、导热7、短路电流存在时间：继电保护时间、断路器全断开时间8、最大电动力出现在三相短路中间相9、熄灭交流电孤：采用特殊灭弧介质、吹弧、断口加装并联电阻、多断口灭弧、金属栅片灭孤、狭缝火孤10、交流与直流电弧区别：交流电弧每半周期过零一次，电弧暂时熄灭，直流电弧没有。
不重燃：UpUhK公式），Uj---弧系耐交电压UhL-外加恢复电压11、近阴极效应：交流电流过零后，近阴极附近的薄层空间介质强度突然升高的现象12、母线分类：敞露式（硬：矩形、槽形、管型；软：组合导线）、封闭式（全连或分相母线、共箱式）。
作用：汇集和分配电流。
12、绝缘体作用：支持和固定载流导体，并使其对地或其他导体绝缘。
13、限流电抗器：限制回路中通过的短路电流、便于选择轻型电气设备14、串联电抗器：与并联电容器串联，滤除指定高次谐波，减少电压波形畸变，提高电压质量，抑制合闸涌流15、并联电抗器：补充电网中充电功率16、熔断器的作用：保护电路中的电气设备使其免受过载和短路电流的伤害最小熔断电流要大于熔体额定电流即I mi n>lNo保护特性：反映熔断时间t与通过电流I的关系17、断路器划分：油介质断路器、SF6断路器、真空断路器、压缩空气断路器。
发电厂电气部分复习提纲
《发电厂电气部分》复习提纲1. 电力系统的概念：生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体。
电力网的概念：电力系统中输送和分配电能的部分，包括升、降压器和各等级电压的输电线路。
2. 额定电压的概念：使发电机、变压器等电气设备处于最佳工作状态的电压。
我国电力网的电压等级：0.22kV、0.38kV、3Kv、6kV、35kV、110kV、330kV、500kV、750kV、1000kV。
3.发电厂类型：火力发电厂、水力发电厂、核能发电厂、风力发电厂、地热发电厂、太阳能发电厂、潮汐发电厂。
4.火力发电厂的电能生产过程：○1燃烧系统：燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽○2汽水系统：锅炉中产生的水蒸气进入汽轮机，冲动汽轮机的转子旋转，将热能转变为机械能○3电气系统：由汽轮机转子旋转的机械能带动发电机旋转，把机械能转换为电能。
5. 抽水畜能电厂的作用：调峰、填谷、事故备用、调频、调相、黑启动、蓄能。
6.一次设备的概念：把生产、变换、输送、分配和使用电能的设备称为一次设备。
图形，文字符号各种一次设备的作用：高压断路器（QF），正常时控制设备与线路的闭合与开路，故障时继电保护作用下自动切除故障回路，有灭弧装置。
隔离开关（QS），检修时使设备和电源形成可靠隔离，无灭弧装置。
高、低压熔断器（FU），流过短路电流时熔断保护电路。
7. 二次设备的概念：对一次设备和系统运行状态进行检测、控制、监视、和起保护作用的设备称为二次设备。
二次设备类型有：测量表计、继电保护自动装置及远动装置、直流设备、操作电器、信号设备及控制电缆。
8. 电气主接线的概念：将电气设备以规定的图形和文字符号，按电能生产、传输、分配顺序及相关要求绘制的单相接线图称为电气主接线。
电气主接线的基本要求：可靠性、灵活型、经济性。
二次接线的概念：由二次设备所连成的电路称为二次接线。
9. 发热对电气设备的影响：1)使绝缘材料和绝缘性能降低2）使金属材料的机械强度下降3）使导体接触部分电阻增加。
(整理)发电厂电气部分复习自考(4)(1)
复习题一、基本概念1.断路器按灭弧介质分类可分为SF6、真空、压缩空气、少油、多油五种。
2. 电弧电流过零时电弧熄灭，而弧隙的绝缘能力要经过一定的时间恢复到绝缘的正常状态的过程为弧隙介质强度的恢复过程。
3. 在330kV及以下发电厂和变电所中一般选用三相式变压器。
500kV及以上，三台单相变压器4. 某高压断路器型号为SN10-10/600-350，其中，S表示少油断路器。
LW表示六氟化硫屋外断路器，DW,ZN5. 刀闸结构简单没有灭弧装置，不能用来拉合有负荷电流的电路。
6. 接地装置由埋设在土壤中的金属接地体和接地线组成。
7. 热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的短路时的最高允许温度而造成损坏妨碍继续工作的性能.8. 厂用工作电源因事故或检修而失电时，能替代工作电-------------源的是备用电源。
厂用供电电源包括工作电源、启动电源、事故保安电源和备用电源。
9. 发电厂主母线和引下线，导体的截面积按最大长期工作电流选择。
10. 发电厂和变电所的电气主接线必须满足可靠性、灵活性和经济性。
11. 有汇流母线的电气主接线形式为3/2断路器接线、单母线接线、双母线接线。
12. 为维持系统稳定运行，电动机正常启动时，机端电压的最低限值为额定电压的70%13. 某相产生最严重短路电流的条件是短路前电路空载且该相电动势过零值瞬间发生三相短路。
14. 装设于电压互感器一次绕组的熔断器起短路保护作用。
熔断器的另一个作用：过负荷保护15. 当电压互感器二次负荷超过该准确级的额定容量时，其误差将增大16. 在发电机—三绕组变压器的单元接线，为了在发电机停止工作时，主变高压和中压侧仍能保持联系，在发电机与变压器之间应装设断路器17. 断路器的技术数据中，电流绝对值最大的是额定动稳-------------定电流，i max为最大瞬时值。
断路器的额定开断电流值是指最大短路电流周期分量有效值18. 熔断器内填充石英砂是为了吸收电弧能量，快速冷却电弧，使电弧迅速熄灭19. 三相低压动力电缆一般应选用聚氯乙烯绝缘，厂用高压电缆选用纸绝缘铅包电缆20. 限制短路电流的方法：选择适当的主接线形式和运行方式，加装串联的限流电抗器，使用低压分裂绕组变压器21.限流电抗器分为普通电抗器和分裂电抗器两种。
《发电厂电气主系统》复习资料复习题
《发电厂电气主系统》复习资料复习题1、为什么说高压断路器是电力系统中最重要的控制和保护电气？答：因为高压断路器具有完善的灭弧装置，不仅可以用来在正常情况下接通和断开各种负载电路，而且在故障情况下能自动迅速地开断故障电流，还能实现自动重合闸的功能。
2、对断路器的基本要求是什么？答:(1)在额定条件下能长期可靠的工作；（2）应具有足够的断路能力；（3）具有尽可能短的开断时间；（4）结构简单，价格低廉。
3、隔离开关的用途有哪些？答：(1)在电路中起隔离电压的作用，保证检修工作的安全；(2)用隔离开关配合断路器，在电路中进行倒闸操作；(3)用来切、合小电流电路；(4)在某些终端变电所中，快分隔离开关与接地开关相配合，可以来代替断路器的工作。
4、对于隔离开关的基本要求是什么答：(1)有明显的断开点；(2)断口应有足够可靠的绝缘强度；(3)具有足够的动、热稳定性；(4)结构简单，分、合闸动作灵活可靠；(5)隔离开关与断路器配合使用时，应具有机械的或电气的连锁装置；(6)隔离开关带有接地开关时，主开关与接地开关之间也应设有机械的或电气的连锁装置。
1、.电流互感器配置是什么？答：（1）为了满足测量和保护装置的需要，在发电机、变压器、出线、母线分段及母联断路路器等回路中均设有电流互感器。
（2）保护用电流互感器的装设地点应按尽量消除主保护装置的死区来设置。
(3)为了防止电流互感器套管闪络造成母线故障，电流互感器通常布置在断路器的出线或变压器侧，即尽可能不在紧靠母线侧装设电流互感器。
(4)为了减轻内部故障对发电机的损伤，用于自动调节励磁装置的电流互感器应布在发电机定子绕组的出线侧。
6、.电压互感器配置是什么？答：(1)母线。
除旁路母线外，一般工作及备用母线都装有一组电压互感器，用于同步、测量仪表和保护装置。
(2)线路。
35kV及以上输电线路，当对端有电源时，为了监视线路有无电压、进行同步和设置重合闸，装有一台单相电压互感器。
发电厂_复习资料
《发电厂电气部分》复习提纲1. 电力系统的概念：生产、输送、分配和消费电能的各种电气设备连接在一起而组成的整体。
2. 一次设备的概念：直接生产和输送电能的设备称为一次设备。
包括（1）生产和转换电能的设备。
（2）开关电器。
（3）限制故障电流和防御过电压的保护电器。
（4）载流导体。
（5）互感器（6）接地装置3. 二次设备的概念：对一次设备和系统运行状态进行检测、控制、监视、和起保护作用的设备称为二次设备。
包括：（1）测量表计（2）继电保护及自动装置（3）直流电源设备（4）操作电器、信号设备及控制电缆4.电气接线的概念：在发电厂和变电站中，根据各种电气设备的作用及要求，按一定的方式用导体连接起来所形成的电路称为电气接线。
一次电路：由一次设备，例如发电机、变压器、断路器等，按预期生产流程所连成的电路，称为一次电路，或称电气主接线；5.主要电气设备的图形及文字符号6.正常运行时导体载流量计算 P70载流导体短路时发热计算P73载流导体短路时电动力计算P797.电气主接线设计的基本要求：可靠性灵活性经济性8.电气主接线形式按有无汇流母线分为两大类：有汇流母线的接线形式无汇流母线的接线形式9.单母线接线可靠性差体现在哪些方面①母线和母线侧隔离开关检修或故障时，所有回路必须停止工作，造成全厂（站）长期停电。
②任一电源或出线断路器(QF1、QF2、QF3)检修时，必须停止该回路的工作。
10.双母线接线形式接线图以及倒母线操作顺序11.单母线带旁路母线接线及作用倒闸操作步骤12.双回路接线及倒闸操作13.双母线带旁路作用：既有母联断路器QFc，又有专用旁路断路器QFp，可靠性高，运行灵活，不影响双母线运行方式；但投资较大14. 3/2断路器可靠性高体现在哪些方面：任一母线故障或检修时，均不致停电（与其相连的断路器断开）；当每一串中均有一电源一负荷时，即使两组母线同时故障（或一组故障，另一组检修）都影响不大。
任一断路器检修不会引起停电；15.电气五防：防止带负荷分、合隔离开关防止误分、合断路器防止带地线合断路器防止带电挂接地线防止误入带电间隔16.桥型接线特点1>.内桥接线运行特点(1)出线的投切很方便:出线故障，仅线路跳闸，其余3支回路可继续供电（2）变压器的切除和投入比较复杂:变压器投切会影响相应出线回路短时停运。
大工14春《发电厂电气部分》辅导资料一(可编辑修改word版)
发电厂电气部分辅导资料一主题：第一章绪论（第 1—3 节）学习时间：2014 年 3 月 31 日—4 月 6 日内容：第一章绪论这周我们将学习第一章中的第 1—3 节，这部分主要介绍发电厂类型、特点及电能的生产过程，以及我国电力工业的发展。
要求同学们掌握发电厂电气设备的基本概念。
第一节发电厂和变电所的类型1.1.1能源与电能一、能源含义和分类一次能源：直接由自然界采用的能源。
如煤、石油、天然气等。
二次能源：由一次能源经加工转换而获得的另一种形态的能源。
如电力、汽油、煤气等二、电能电是一种二次能源，是在各种发电厂内由其它能源（比如煤、水等天然能源）转换而来的。
发电厂是把各种天然能源，如煤炭、水能、核能等转成电能的工厂。
根据发电厂所使用的一次能源的不同，发电厂可分为火力发电厂、水力发电厂、核发电厂、风力发电厂、地热发电厂、潮汐能发电厂等类型。
1.1.2火力发电厂是把化石燃料的化学能转换成电能的工厂，原动机大都为汽轮机，亦有燃气轮机、柴油机a.凝汽式火电厂容量大，靠近燃料产区（坑口、矿口），燃烧劣质煤。
电能经高压或超高压线路送往负荷中心。
单纯供电。
特点：水循环使用，即在汽轮机内作功后，蒸汽全部排入凝汽器冷却成水，又重新送回锅炉。
蒸汽中含有的大量热量被浪费。
效率低：30％～40％b.热电厂容量中小，靠近城市和负荷中心。
电能在满足地方需求后，经高压线路送进电网。
既供电又供热。
特点：在汽轮机中段抽出已做功蒸汽，或直接供热给用户（化工、纺织、造纸、制药、公用事业和居民取暖等），或送给水加热器将水加热供给用户。
效率高：可达 60%-70%。
采取以热定电的运行方式，不如凝气式电厂灵活，因为需根据热需求调整出力。
c.燃气轮机发电厂指用燃气轮机或燃气-蒸汽联合循环中的燃气轮机和汽轮机驱动发电机的发电厂。
分别用作电力系统的调峰机组，带中间负荷和基本负荷。
单纯的以燃气轮机驱动发电机的发电厂，热效率仅有 35％～40％；燃气-蒸汽联合循环系统，可达到 56％～85％；以天然气为燃料的燃气轮机和联合循环发电，效率高，污染物排放低、初投资少、工期短及易于调节负荷。
2014年4电力系统自动装置试题答案
2014年4月高等教育自学考试电力系统自动装置试题课程代码：02304请考生按规定用笔将所有试题的答案涂、写在答题纸上。
选择题部分注意事项：1. 答题前，考生务必将自己的考试课程名称、姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸规定的位置上。
2. 每小题选出答案后，用2B铅笔把答题纸上对应题目的答案标号涂黑。
如需改动，用橡皮擦干净后，再选涂其他答案标号。
不能答在试题卷上。
一、单项选择题(本大题共15小题，每小题1分，共15分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其选出并将“答题纸”的相应代码涂黑。
错涂、多涂或未涂均无分。
1.ATT装置应保证的动作次数是A.1次B.2次C.3次D.4次2.当工作母线出线上发生使母线电压降低的故障时，应首先A.ATT装置动作B.由出线保护切除故障C.查找故障点D.自动投入备用电源3.为确保继电保护动作信号通过接地故障判别元件跳闸，接地故障时要保证接地故障判别元件动作在先，为此，要求3倍动作值动作时间小于________ms，2倍动作值动作时间小于________ms。
A.10 15B.15 10C.15 20D.20 154.重合闸前加速保护方式主要适用于________由发电厂或主要变电所引出的直配线上。
A.10kV以上B.10kV以下C.35kV以上D.35kV以下5.综合重合闸的起动方式A.是不对应起动B.是继电保护起动C.是不对应起动和继电保护起动D.完全与三相自动重合闸相同6.发电机并列时，当U G<U sys，I im超前UG90°对发电机起________作用，发电机并列后________无功功率。
A.去磁吸收B.去磁发出C.助磁吸收D.助磁发出7.为实现发电机转速调整，需进行频差方向鉴别，应在________区间进行频差大小检查。
A.0°<δ<180°B.180°<δ<360°C.0°<δ<90°D.90°<δ<180°8.在三相半控桥整流电路中，当控制角为0°时，整流电路输出电压的平均值为________倍的交流侧线电压有效值。
(整理)发电厂电气部分复习自考(4)(1).
复习题一、基本概念1.断路器按灭弧介质分类可分为SF6、真空、压缩空气、少油、多油五种。
2. 电弧电流过零时电弧熄灭，而弧隙的绝缘能力要经过一定的时间恢复到绝缘的正常状态的过程为弧隙介质强度的恢复过程。
3. 在330kV及以下发电厂和变电所中一般选用三相式变压器。
500kV及以上，三台单相变压器4. 某高压断路器型号为SN10-10/600-350，其中，S表示少油断路器。
LW表示六氟化硫屋外断路器，DW,ZN5. 刀闸结构简单没有灭弧装置，不能用来拉合有负荷电流的电路。
6. 接地装置由埋设在土壤中的金属接地体和接地线组成。
7. 热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的短路时的最高允许温度而造成损坏妨碍继续工作的性能.8. 厂用工作电源因事故或检修而失电时，能替代工作电精品文档源的是备用电源。
厂用供电电源包括工作电源、启动电源、事故保安电源和备用电源。
9. 发电厂主母线和引下线，导体的截面积按最大长期工作电流选择。
10. 发电厂和变电所的电气主接线必须满足可靠性、灵活性和经济性。
11. 有汇流母线的电气主接线形式为3/2断路器接线、单母线接线、双母线接线。
12. 为维持系统稳定运行，电动机正常启动时，机端电压的最低限值为额定电压的70%13. 某相产生最严重短路电流的条件是短路前电路空载且该相电动势过零值瞬间发生三相短路。
14. 装设于电压互感器一次绕组的熔断器起短路保护作用。
熔断器的另一个作用：过负荷保护15. 当电压互感器二次负荷超过该准确级的额定容量时，其误差将增大16. 在发电机—三绕组变压器的单元接线，为了在发电机停止工作时，主变高压和中压侧仍能保持联系，在发电机与变压器之间应装设断路器17. 断路器的技术数据中，电流绝对值最大的是额定动稳精品文档定电流，i max为最大瞬时值。
断路器的额定开断电流值是指最大短路电流周期分量有效值18. 熔断器内填充石英砂是为了吸收电弧能量，快速冷却电弧，使电弧迅速熄灭19. 三相低压动力电缆一般应选用聚氯乙烯绝缘，厂用高压电缆选用纸绝缘铅包电缆20. 限制短路电流的方法：选择适当的主接线形式和运行方式，加装串联的限流电抗器，使用低压分裂绕组变压器21.限流电抗器分为普通电抗器和分裂电抗器两种。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
复习题一、基本概念1.断路器按灭弧介质分类可分为SF6、真空、压缩空气、少油、多油五种。
2. 电弧电流过零时电弧熄灭，而弧隙的绝缘能力要经过一定的时间恢复到绝缘的正常状态的过程为弧隙介质强度的恢复过程。
3. 在330kV及以下发电厂和变电所中一般选用三相式变压器。
500kV及以上，三台单相变压器4. 某高压断路器型号为SN10-10/600-350，其中，S表示少油断路器。
LW表示六氟化硫屋外断路器，DW,ZN5. 刀闸结构简单没有灭弧装置，不能用来拉合有负荷电流的电路。
6. 接地装置由埋设在土壤中的金属接地体和接地线组成。
7. 热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的短路时的最高允许温度而造成损坏妨碍继续工作的性能.8. 厂用工作电源因事故或检修而失电时，能替代工作电源的是备用电源。
厂用供电电源包括工作电源、启动电源、事故保安电源和备用电源。
9. 发电厂主母线和引下线，导体的截面积按最大长期工作电流选择。
10. 发电厂和变电所的电气主接线必须满足可靠性、灵活性和经济性。
11. 有汇流母线的电气主接线形式为3/2断路器接线、单母线接线、双母线接线。
12. 为维持系统稳定运行，电动机正常启动时，机端电压的最低限值为额定电压的70%13. 某相产生最严重短路电流的条件是短路前电路空载且该相电动势过零值瞬间发生三相短路。
14. 装设于电压互感器一次绕组的熔断器起短路保护作用。
熔断器的另一个作用：过负荷保护15. 当电压互感器二次负荷超过该准确级的额定容量时，其误差将增大16. 在发电机—三绕组变压器的单元接线，为了在发电机停止工作时，主变高压和中压侧仍能保持联系，在发电机与变压器之间应装设断路器17. 断路器的技术数据中，电流绝对值最大的是额定动稳定电流，i max为最大瞬时值。
断路器的额定开断电流值是指最大短路电流周期分量有效值18. 熔断器内填充石英砂是为了吸收电弧能量，快速冷却电弧，使电弧迅速熄灭19. 三相低压动力电缆一般应选用聚氯乙烯绝缘，厂用高压电缆选用纸绝缘铅包电缆20. 限制短路电流的方法：选择适当的主接线形式和运行方式，加装串联的限流电抗器，使用低压分裂绕组变压器21.限流电抗器分为普通电抗器和分裂电抗器两种。
22. 自耦变压器中性点必须直接接地23. 区域性火力发电厂单机容量大、总容量大、大多建在大型煤炭基地或运煤方便的地方24. 检修任一进出线的母线隔离开关时，其余回路均可不停电的接线形式是双母线接线25. 旁路母线的作用是不停电检修任一台出线断路器，不能代替工作母线26、单母线接线在检修母线隔离开关时，必须断开全部电源27. 火电厂厂用电接线的基本形式是单母线按锅炉分段28. 如果短路切除时间大于1秒时，则热稳定校验时应不考虑非周期分量的影响29. 电压互感器一次绕组结构上的特点是匝数多、导线细电流互感器相反，一次绕组匝数少（1匝），导线粗30. 变压器的短路电压百分值与短路阻抗百分值相等31. 铜母线短路时的发热允许温度是300℃，铝母线为200℃32. 多油断路器中的油可作为灭弧介质以及触头间隙、带电部分与地之间的绝缘介质使用，少油断路器中的绝缘油仅作为灭弧介质和触头开断后触头间的绝缘介质。
33. 属于外部过电压的是直击雷过电压、感应雷过电压属于内部过电压：工频过电压、操作过电压、谐振过电压34. 二次回路包括交流电压回路、交流电流回路、自动装置回路、断路器控制和信号回路、继电保护回路35.用于两种电压等级之间交换功率的变压器称为联络变压器，主变压器、厂用变压器36. 单母线分段接线方式的特征之一是断路器数大于回路数37. 发电机—双绕组变压器单元接线的特征之一是断路器数小于回路数，发动机出口不装断路器38. 保护接地的作用有保证人身安全（设备外壳接地、架构等金属部件接地）39. 低压电网常采用380／220V三相四线制系统供电，最主要是考虑取得220V单相电压需要。
40. 断路器在关合过程中，当遇到电路永久性短路使保护作用于跳闸后，若合闸命令尚未解除，则可能出现“跳跃”现象，断路器极易损坏。
41. 根据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、风力发电厂和核能发电厂等。
42. 发电机出口母线、年负荷小时数大、长度较长的导线按经济电流密度选择导线截面积43. 电气设备把发、送、供、用电直接有关的主要电气设备称为一次设备。
44. 由发电机、输配电线路、变配电所以及各种用电设备连接起来所构成的整体称为电力系统。
45. 高压断路器的额定电压是指断路器正常工作线电压有效值46. 当人站立在或行走在有电流通过的地面时，两脚间所承受的电压称为跨步电压47. 电弧形成后，使电弧得以维持的主要条件是介质的热游离48. 我国生产的10kV的少油断路器、真空断路器的安装地点均属户内式49. 采用两台单相电压互感器接成Ｖ／Ｖ接线方式，能进行线电压的测量接线的电压互感器，在50. 小接地短路电流系统的YY0系统发生单相完全接地时，故障相对地电压表的实际电压值为0，电压互感器输出电压为100V51. 低压开关电器最常采用的灭弧方法有快速拉长电弧灭弧52. 下列电气装置属于工作接地的是变压器星形接线绕组的中性点接地，电压互感器一次侧中性点接地53. 交流35kV母线电压是指交流三相三线制的线电压等级54. 电流互感器二次回路阻抗值增大时，误差增大55. 防雷接地：泄掉雷电流避雷针等设备接地二、问答题1. 互感器的作用。
答：互感器分为电流互感器和电压互感器，既是电力系统中一次系统与二次系统间的联络元件，同时也是隔离元件。
它们将一次系统的高电压，大电流转变为低电压，小电流，供测量，监视，控制及继电保护使用。
2. 发电厂变电所中为什么要设置备用电源？什么是明备用？什么是暗备用？答：设置备用电源原因：事故情况下失去工作电源时，保证给厂用电供电。
明备用：大中型火电厂一般采用明备用，即装设专门的备用变压器，平时不工作，一旦某一工作电源失去后，该备用变压器自动代替原来的工作电源。
暗备用：小型火电厂、中小型水电厂及降压变电所多采用暗备用，即不设专门的备用变压器，而是两个厂用工作变压器容量选大一些，互为备用。
3. 6—10千伏的发电机电压汇流母线上装设分段电抗器的作用。
答：能有效的降低发电机出口断路器，母线分段断路器，母线联络断路器以及变压器低压侧断路器所承受的短路电流，即为了限制短路电流4. 简述什么是惰行？何谓厂用电动机的自启动？答：厂用电系统运行的电动机，当突然断开电源或厂用电压降低时，电动机转速就会下降，甚至会停止运行，这一转速下降的过程称为惰行。
若电动机失去电压后，不与电源断开，在很短时间内，厂用电源恢复或通过自动切换装置将备用电源投入，此时，电动机惰行还未结束，又自动启动恢复到稳定状态运行，这一过程称为电动机自启动。
5. 中性点经消弧线圈接地系统中一般分为几种补偿，通常采用何种补偿方式及其原因？答：一般分三种：全补偿、欠补偿、过补偿；通常采用过补偿，因为可以避免在线路故障时，切除线路后不容易产生电磁谐振。
6. 什么是电力系统的中性点？我国电力系统常用的中性点运行方式有哪几种?电压等级在110kV及其以上的系统中性点多采用何种运行方式?答：电力系统中性点是三相绕组作星形连接的变压器和发电机的中性点。
电力系统中性点的运行方式，可分为中性点不接地、中性点经消弧线圈接地和中性点直接接地两大类。
110kV及其以上的系统中性点采用直接接地7. 什么叫厂用电和厂用电率？发电机在启动，运转、停止，检修过程中，有大量电动机手动机械设备，用以保证机组的主要设备和输煤，碎煤，除尘及水处理的正常运行。
这些电动机及全厂的运行，操作，实验，检修，照明用电设备等都属于厂用负荷，总的耗电量，统称为厂用电。
厂用电耗量占发电厂全部发电量的百分数，称为厂用电率。
8. 什么是内桥、外桥接线？简述内桥接线和外桥接线的适用范围。
内桥接线，桥设在靠近变压器一侧，适用于：输电线路较长，故障几率大，变压器不需要经常切换的发电厂和变电所。
外桥接线，桥布置在靠近线路一侧，线路较短（故障几率小），而变压器按照经济运行要求在负荷小时需一台主变退出运行时的发电厂和变电所。
当有穿越功率流过厂、所时，也可采用外桥接线。
9. 试述单母线分段有哪些优点和缺点？优点：具有单母线接线简单、经济、方便、易于扩建的特点。
可靠性比纯粹单母线有所提高。
①母线或母线隔离开关发生故障时，仅有故障段停电，非故障段可继续工作。
②对重要用户，可以从不同分段引出双回线，以保证可靠地向其供电。
缺点：每个母线段都相当于一个单母线，所以仍有可靠性低的方面。
①当母线某分段检修或故障时，仍必须断开该段母线上的全部回路，因此，电源减少，部分用户供电受到限制和中断。
②任一回路断路器检修时，该回路仍必须停止工作。
10. 为什么要计算导体短时发热最高温度？如何计算？载流导体短路时发热计算的目的在于确定短路时导体的最高温度不应超过所规定导体短路时发热允许温度。
当满足这个条件时，则认为导体在短路时，是具有热稳定性的。
计算方法如下：1）有已知的导体起始温度θw；从相应的导体材料的曲线上查出A w；2）将A w和热效应值Q k值代入式：1/S2Q k=A h-Aw求出A h；3）由A h再从曲线上查得θh值。
11. 厂用电负荷分为哪五类？是根据什么分类的？答：厂用电负荷，按其重要性可分为五类：⑴ I类厂用负荷：凡是属于短时停电会造成主辅设备损坏，危及人身安全，主机停用及影响大量出力的厂用设备；⑵ II类厂用负荷：允许短时断电，恢复供电后，不致造成生产紊乱的常用设备；⑶ III类厂用负荷：较长时间停电，不会直接影响生产，仅造成生产不方便的厂用负荷；⑷事故保安负荷⑸ 交流不间断供电负荷这样分类是根据其用电设备在生产中的作用和突然中断供电所造成的危害程度。
12. 试述电压互感器各主要接线方式的种类、适用范围及可测量的信号。
答：电压互感器的主要接线方式有单相接线、Vv 接线、三相五柱式接线、三台单相式PT 接线五种。
一个为基本二次绕组，接成星型，且中性点接地，既可测量线电压，又可测量相电压。
另一个叫附加二次绕组，接成开口三角形，要求一点接地，供给绝缘监视器。
三、计算题1. 某10kV 屋内配电装置中，环境温度为25℃，回路的最大持续工作电流为560A 。
该回路通过的最大三相短路电流I"=I 0.75=I 1.5=23kA 。
短路电流持续时间t=1.2s 。
现有GN1—10/600型隔离开关，其i p =60kA ；5S 的热稳定电流为20kA 。
试确定该隔离开关的热稳定是否满足要求。
解：热稳定：因短路电流持续时间t=1.2s ，故短路热稳定计算时间s t k 2.1＞1s 2.1s t k =，故非周期分量忽略不计。
