装配图作业:完成齿轮油泵装配图
根据齿轮油泵工作原理示意图、齿轮油泵零件爆炸分解图和零件图,完成齿轮油泵装配图。

要求:正确选择视图表达方案;正确、合理标注尺寸。

1、齿轮油泵工作原理示意图
齿轮泵的工作原理图。

齿轮泵泵体
内腔容纳一对吸油和压油齿轮,当主动
齿轮轴逆时针带动从动齿轮顺时针方向
转动时,这对传动齿轮的啮合右腔空间
压力降低而产生局部真空,油池内的油
在大气压力作用下进入泵的吸油口。

随着齿轮的转动,齿槽中的油不断被带至左边的压油口,把油压出,送至机器中需要润滑的部位。

2、齿轮油泵零件爆炸分解图
(注:钢球、弹簧、调节螺钉组成为一套安全装置)
(泵盖)
(压盖)(螺母)
(齿轮轴)
(从动轴)(弹簧)(齿轮)(钢球)
(防护螺母)(圆柱销)
(调节螺钉)
左端方头对边尺寸:8mm
(泵体)
Rc1/2的有关尺寸(大端):锥度1:16,大径20.955,小径18.631。

项目4 齿轮油泵装配图的识读 《机械制图》课件

项目4 齿轮油泵装配图的识读 《机械制图》课件
二、任务实施
1.分离零件 根据方向、间隔相同的剖面线将泵体从装配图中分离出来, 如图4-11(a)所示,由于在装配图中泵体的可见轮廓线可能被其 他零件遮挡,所以分离出来的图形可能是不完整的,必须补全, 将主、左视图对照分析,想象出泵体的整体形状,如图4-11(b) 所示。
任务2 齿轮油泵泵体零件图的拆画
图4-8 齿轮油泵工作原理
任务1 齿轮油泵装配图的识读
三、任务实施
如图4-8所示,当主动轮逆时针方向转动时,带动从动轮顺时针方向 转动,两轮啮合区内右边的油被齿轮带走,压力降低形成负压,油池内 的油在大气压力作用下进入油泵低压区内的吸油口,随着齿轮的转动, 齿槽中的油不断沿箭头方向被带至左边的压油口把油压出,送至机器中 需要润滑的部分。
表4-2 直齿圆柱齿轮各部分尺寸计算公式
任务1 齿轮油泵装配图的识读
二、相关知识
图4-5 单个圆柱齿轮的画法
(a)
(b)
图4-6 圆柱齿轮啮合的画法
任务1 齿轮油泵装配图的识读
二、相关知识
③对于斜齿或人字齿的圆柱齿轮,可用三条与齿线方向一致的细实线 表示。
(2)两圆柱齿轮啮合的画法 两标准圆柱齿轮啮合时,两齿轮的分度圆相切,此时分度圆又称为节 圆。两圆柱齿轮的啮合画法,关键是啮合区的画法,其他部分仍按单个 齿轮的画法规定绘制,如图4-6所示。 ①在投影为圆的视图中,两齿轮的节圆相切。啮合区内齿顶圆均用粗 实线绘制,也可省略不画。 ②在投影为非圆的视图中,啮合区的齿顶线和齿根线不必画出,节线 画成粗实线。 ③在剖视图中,啮合区内两齿轮节线重合,画细点画线,齿根线画粗 实线。齿顶线的画法是将一个齿轮的轮齿用粗实线绘制,另一个齿轮的 轮齿被遮挡的部分用虚线绘制,也可省略不画。 如图4-7所示,在啮合区的剖视图中,由于齿根高与齿顶高相差0.25m, (m指的是模数,并不是单位“米’’),因此,一个齿轮的齿顶线与 另一个齿轮的齿根线之间,应有0.25m的间隙。

齿轮油泵装配图31949ppt课件

齿轮油泵装配图31949ppt课件

小结
1. 掌握装配图的规定画法、特殊画法。
2. 画装配图首先选好主视图,确定较好的视图 表达方案,把部件的工作原理、装配关系、
零件之间的连接固定方式和重要零件的主要
结构表达清楚。
3. 根据尺寸的作用,弄清装配图应标注哪几类 尺寸。
4. 掌握正确的画图方法和步骤。画图时必须首 先了解每个零件在轴向、径向的固定方式,
⒋ 分析零件,弄清零件的结构形状。
顺序: ★先看主要零件,再看次要零件; ★先看容易分离的零件,再看其它零件; ★先分离零件,再分析零件的结构形状。
精品课件
35
怎样把零件从装配图中 分离出来呢?
① 根据剖面线的方向和间隔的不同,及视图 间的投影关系等区分形体。
② 看零件编号,分离不剖零件。
③ 看尺寸,综合考虑零件的功用、加工、装 配等情况,然后确定零件的形状。
其余尺寸都在图上按比例直接量取,并圆
整。与标准件连接或配合的尺寸, 如螺纹、
倒角、退刀槽等要查标准注出。有配合要
求的表面,要注出尺寸的公差带代号或偏
差数值。
精品课件
40
(4) 根据零件各表面的作用和工作要求,注出 表面粗糙度代号。
① 配合表面: Ra值取3.2~0.8,公差等级高 的Ra取较小值。
④ 形状不能确定的部分,要根据零件的功用 及结构常识确定。
精品课件
36
如: 泵体
其主体部分的外形和内腔都是长圆形, 腔内容纳一对齿轮,泵体上有轴孔。
前后锥台形的凸起有进、出油口与内腔 相通,泵体左端面有与端盖连接固定用的螺 钉孔和销孔。
底板部分是长方形,左、右各有一个固 定用的螺栓孔,上面的凸台和下面的方槽, 都用于减少加工面。
精品课件

浙江理工大学画齿轮油泵装配图

浙江理工大学画齿轮油泵装配图

读装配图及由装配图拆画零件图
• 读装配图的目的:


1)从装配图中了解部件中各个零 件的装配关系和部件的工作原
理,分析和读懂其中主要零件 及其它有关零件的结构形状。

2)在设计时,还要根据装配图画 出该部件的零件图。
读装配图的步骤:


• •
1)概括了解。
2)了解工作原理和装配关系。 3)分析零件,拆画零件图。

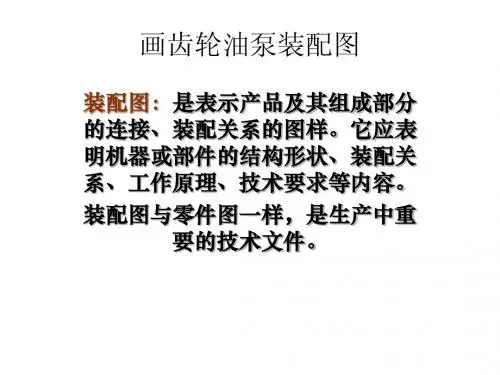

画齿轮油泵装配图
装配图:是表示产品及其组成部分 的连接、装配关系的图样。它应表 明机器或部件的结构形状、装配关 系、工作原理、技术要求等内容。 装配图与零件图一样,是生产中重 要的技术文件。
一、测四
一组视图 尺寸标注 技术要求 标题栏及明细表
装配图的视图表示方法

《机械制图测绘实训》--齿轮油泵测绘

《机械制图测绘实训》--齿轮油泵测绘
图5-3 齿轮油泵的装配示意图及明细表
测绘零件、画零件草图
三、
单元五 齿轮油泵测绘
1.绘制零件图目测徒手绘制。
(3) 要求零件草图清晰工整。
单元五 齿轮油泵测绘
2.画零件草图的步骤
1)了解分析零件 (1)了解分析零件的名称、功用及它在部件中的位置和装配连接关系。 (2)鉴别材料,确定材料名称、牌号。 (3)对零件进行结构分析,凡属标准结构要素应查表核取标准尺寸。 (4)对零件进行工艺分析,分析其制造方法和加工要求以便综合设计要求和工艺要求,较合理地确定尺寸公差、形位公差、表面粗糙度和热处理等一系列技术要求。
单元五 齿轮油泵测绘
图5-19 齿轮油泵零件1泵体轴测图
单元五 齿轮油泵测绘
图5-20 齿轮油泵零件1泵体零件图
谢谢观看 THANKS
图5-2 齿轮油泵的装配关系
绘制装配示意图
二、
单元五 齿轮油泵测绘
(2)图形画好后应将零件编号或零件名 称写出,凡是标准件应按标准标记。
(3)测绘较复杂的部件时,必须画装 配示意图。
(1)对零件的表达通常不受前后层次的限制, 尽可能将所有零件集中在一个视图上表达。
单元五 齿轮油泵测绘
单元五 齿轮油泵测绘
一、
齿轮油泵简介
二、
绘制装配示意图
三、
测绘零件、画零件草图
四、
零件尺寸的测量
五、
画装配图
六、
画零件图
齿轮油泵简介
一、
单元五 齿轮油泵测绘
根据如图5-1所示齿轮油泵实物图,了解齿轮泵的用途,利用所给测量仪器测量出齿轮油泵所有零件尺寸,绘制齿轮油泵主要零件的草图,正确标注尺寸,制订齿轮油泵主要零件的技术要求,并绘制零件图。根据零件图绘制出齿轮泵装配图。

绘制齿轮油泵装配图步骤

绘制齿轮油泵装配图步骤

由齿轮油泵零件图拼画装配图的方法步骤首先了解齿轮油泵中各个零件的装配顺序及连接关系泵盖主动齿轮轴与从动齿轮轴泵体轴套压紧螺母根据齿轮油泵零件图拼画装配图的方法步骤一、1、绘图框和标题栏、明细表;2、选择主视图投影方向及表达方法(全剖),选择左视图表达方法(半剖)。

3、进行图形布局,画出主左视图作图基准线;4、从内到外绘图,根据两轴距离定位,先绘一对齿轮轴。

详见教材P268 单个齿轮画法见图8-25,装配啮合画法见图8-26规定画法和简化画法(在零件测绘中,齿轮表达错误较多)5、根据零件图尺寸,绘泵盖主视图(全剖)左视图(沿泵体泵盖结合面剖切)(画出半个泵盖外型)6、根据螺钉代号(M6X20 GB/T 67-2000),查出尺寸(或按比例),绘制螺钉。

参见教材P260 图8-13 螺钉的画法和螺钉连接的画法参见教材P260 图8-13 螺钉的画法和螺钉连接的画法7、根据泵体零件图尺寸,绘泵体外轮廓参见教材P265 图8-22(a) 双头螺柱旋入端画法完成螺钉连接的画法8、绘泵体剖面线加垫片参见教材P260 图8-13 螺钉连接的画法9、根据轴套尺寸,绘制填料和轴套(没打剖面线时,轴套的定位,相当于压紧螺母全部旋紧位置)加上填料,轴套打剖面线后10、根据零件图尺寸,绘压紧螺母(轴套和压紧螺母要留有压紧旋紧的余地)参见教材P330 图10-7(a) 密封装置的画法绘制压紧螺母,注意轴套的位置。

11、左视图(沿泵体和泵盖的结合面剖切后,齿轮轴横断面、螺钉横断面画法)参见教材P339 图10-14 齿轮油泵装配图12、左视图,进油孔局部剖切画法二、尺寸标注:1. 性能尺寸(兼连接尺寸):G1/4 进油管口尺寸2. 装配尺寸:(1)配合尺寸:齿轮与泵体配合尺寸:直径40H8/f7, 齿轮轴与泵体泵盖孔配合尺寸:直径14H7/f6,轴套与泵体配合尺寸:直径18H7/f6.(2)连接尺寸:M263.安装尺寸:35,46,63,70;4.4. 总体尺寸:172,90,115。

机械制图--齿轮泵工程图、装配图

机械制图--齿轮泵工程图、装配图
§9-6 看装配图的方法和步骤
以齿轮泵为例 (一)概括了解 (二)了解工作原理和装配关系 (三)了解零件的结构形状和作用 (四)归纳总结
一、概括了解
1. 首先根据标题栏、明细表和查阅有关资料了解装配体的名称、用途、零件数量及大致组成情 况。 2. 分析视图。阅读装配图时,应分析全图采用了哪些表达方法,为什么采用它们?并找出各视 图间的投影关系,进而明确各视图所表达的内容。
一、认真阅读装配图
二、构思零件形状,拆出零件补画出所缺的图线
三、 确定视图表达方案
四、合理标注零件的尺寸
五、 合理注写零件的技术要求
举例:拆画齿轮油泵泵体零件图
一、 认真阅读齿轮泵装配图 二、 构思零件形状,拆出零件 三、 确定视图表达方案 四、 合理标注零件的尺寸 五、 合理注写零件的技术要求
1 65Mn
2 01-02 传动齿轮轴 1 45 m=3, Z=9
11 01-11 传动齿轮 1 45 m=2.5,Z=20 1 01-01 左端盖
1 Q235
10 01-10 压紧螺母 1 35
序号 代号
名 称 数量 材料 备注
9 01-09 8 01-08
轴套 密封圈
1 45 1 橡胶
齿轮油泵
比例 重量
12 GB/T93 垫圈12 1 65Mn
2 01-02 传动齿轮轴 1 45 m=3, Z=9
11 01-11 传动齿轮 1 45 m=2.5,Z=20 1 01-01 左端盖 1 Q235
10 01-10 压紧螺母 1 35
序号 代号 名 称 数量 材料
9 01-09 轴套
1 45
比例
8 01-08 密封圈 1 橡胶
5
6

项目4 齿轮油泵装配图的识读 《机械制图》课件

项目4 齿轮油泵装配图的识读 《机械制图》课件
图4-2 齿轮传动的常见类型
任务1 齿轮油泵装配图的识读
二、相关知识
1.直齿圆柱齿轮的几何要素(图4-3) ①齿顶圆:通过轮齿顶部的圆,其直径用da表示。 ②齿根圆:通过轮齿根部的圆,其直径用df表示。 ③分度圆:是一个假想圆,在该圆上,齿厚s与 齿槽宽e的弧长相等。 分度圆直径用d表示,它是设计、制造齿轮时计 算各部分尺寸的基准圆。 ④齿距:分度圆上相邻两齿廓对应点之间的弧长,图4-3 齿轮的几何要素及其代号 用p表示。 ⑤齿高:齿顶圆与齿根圆之间的径向距离,用h 表示。 ·齿顶高:齿顶圆与分度圆之间的径向距离,用 ha表示。 ·齿根高:齿根圆与分度圆之间的径向距离,用 hf表示。 ·齿高:h=ha+hf。 心距:两啮合齿轮轴线之间的距离,用a表示。
如图4-1所示为齿轮油泵装配图,其识读过程可以分解为以下两个任务。
项目4 齿轮油泵装配图的识读
①齿轮油泵装配图的 识读。 ②齿轮油泵泵体零件 图的拆画
图4-1 齿轮油泵装配图
任务1 齿轮油泵装配图的识读
一、任务分析
齿轮油泵是机器中用来输送润滑油的一个部件.齿轮油泵装配 图的识渎要求是:
①了解齿轮油泵部件的工作原理和使用性能。 ②弄清各零件在部件中的功能、零件间的装配关系和连接方式。 ③读懂部件中主要零件的结构形状。 ④了解装配图中标注的尺寸及技术要求。 要识读齿轮油泵装配图,还需要学习有关齿轮方面的知识。
图4-8 齿轮油泵工作原理
任务1 齿轮油泵装配图的识读
三、任务实施
如图4-8所示,当主动轮逆时针方向转动时,带动从动轮顺时针方向 转动,两轮啮合区内右边的油被齿轮带走,压力降低形成负压,油池内 的油在大气压力作用下进入油泵低压区内的吸油口,随着齿轮的转动, 齿槽中的油不断沿箭头方向被带至左边的压油口把油压出,送至机器中 需要润滑的部分。

《机械制图》齿轮油泵

《机械制图》齿轮油泵

【连接和固定方式】 弄清零件之间用什么方式连接,零件是如何固定、定位的。
端盖和泵体?
齿轮的轴向定位?
用螺钉连接,用销钉准确定位。 靠齿轮端面与端盖内侧面接触而定位。
【密封装置】 为了防止漏油及灰尘、水分进入泵体内影响齿轮传动,在主动齿轮轴
的伸出端设有密封装置。 端盖与泵体之间有垫片。
垫片的另一个作用是调整齿轮的轴向间隙。
02
经过上面的分析,需进一步了解部件的运动,支撑、 润滑、密封等结构,弄清零件间的配合性质、连接方式等。
读齿轮油泵装配图及由装配图拆画零件图
【看图方法】
1 从主视图入手,根据各装配干线,对照零件在各视图中的投影关系; 2 根据零件序号对照明细表,确定零件名称、数量及位置; 3 由各剖面线的不同方向和间隔,分清各零件轮廓范围和大致形状;
读齿轮油泵装配图及由装配图拆画零件图
【技术要求】
1.齿轮安装后用 手转动传动齿轮 轴时,应灵活。
2.两齿轮轮齿的 啮合面应占齿长 的3/4以上。
由装配图的标题栏可知,该部件名称为齿轮油泵,是 安装在油路中的一种供油装置。由明细栏和外形尺寸可知 它由15种零件组成,其中非标准件10种,结构不太复杂。
(其中注意未画剖面线处,可能是实心杆件、肋板、孔洞和空腔)
4 由装配图上所标注的配合代号,了解零件间的配合关系; 5 利用一般零件结构有对称性、利用相互连接两零件的接触面形状应
大致相同的特点,帮助想象零件形状。
1.了解装配关系 2.了解部件的工作原理
读齿轮油泵装配图及由装配图拆画零件图 1 分析零件间的装配关系
14 GB/T1096 键 410 1 45
4 GB/T119 销 A518 4 Q235
13 GB/T6170 螺母M121.5 1 35

齿轮油泵_减速器_千斤顶__全套零件图加装配图_课程设计指导

齿轮油泵_减速器_千斤顶__全套零件图加装配图_课程设计指导
4.草图中的标题栏采用简化格式绘制。
二、装配图绘制
根据微动机构装配示意图及零件草图,用尺规(或绘 图软件)绘制装配图。具体要求:
1.图纸幅面A3,绘图比例1∶1。 2.表达方案:主视图按示意图位置放置并采用全剖视; 左视图按A-A位置剖切并采用 半剖视。另外,增加B-B和C-C两个位置的全剖视图,在 绘制过程中分析各视图的作用。 3.标准件的绘制按明细表中提供的标记,查表确定其 结构和尺寸。 4.按装配图中的5种尺寸(规格或性能尺寸、装配尺 寸、外形尺寸、安装尺寸及其他重 要尺寸)进行尺寸标注。
读进刀减速器的装配 图,拆画壳体零件图。
15-5读装配图,拆画零件图(进刀减速器)
15-5读装配图,拆画零件图(进刀减速器)
主视图
B向视图
B
俯视图
A向视图
A
D向视图
C向视图
进刀减速器壳体的立体图
表达方法之一
表达方法之二
壳体零件图
15-6 第十一次作业 零、部件测绘与 表达(微动机构)
5.标题栏、明细栏按国家标准规定格式绘制。
二、装配图绘制
二、装配图绘制
手轮
垫圈
轴套
螺杆
支座
支座
支座
导套
导杆
键10X20
螺钉M5X8 GB/T71-1985
螺钉M3X8 GB/T73-1985
螺钉M3X4 GB/T65-2000
螺钉M6X12 GB/T75-1985
微调机构装配图
吉林大学
千斤顶
1:1
15-2画齿轮泵装配图
CB01齿轮油泵装配示意图
螺柱M8X20 键8X28 主动齿轮 轴套 填料 压盖 螺柱M6X22 螺母M6 垫圈6 传动齿轮 销2.5X26

齿轮油泵详细装配图

齿轮油泵详细装配图

装配图作业:完成齿轮油泵装配图
根据齿轮油泵工作原理示意图、齿轮油泵零件爆炸分解图和零件图,完成齿轮油泵装配图。

要求:正确选择视图表达方案;正确、合理标注尺寸。

1、齿轮油泵工作原理示意图
齿轮泵的工作原理图。

齿轮泵泵体内腔容纳一对吸油和压油齿轮,当主动齿轮轴逆时针带动从动齿轮顺时针方向转动时,这对传动齿轮的啮合右腔空间压力降低而产生局部真空,油池内的油在大气压力作用下进入泵的吸油口。

随着齿轮的转动,齿槽中的油不断被带至左边的压油口,把油压出,送至机器中需要润滑的部位。

2、齿轮油泵零件爆炸分解图
(注:钢球、弹簧、调节螺钉组成为一套安全装置)
3、零件表
零件名称 数量 材料(备注) 零件名称 数量 材料
泵盖 1 HT200 螺母 1 Q235-A 泵体 1 HT200 压盖 1 HT200 纸垫片 1
钢球 1 45 齿轮轴 1 45 (z=10, m=4) 弹簧 1 65-A 从动齿轮 1 45 (z=10, m=4) 调节螺钉 1 Q235-A 从动轴
1
45
防护螺母
1
Q235-A
圆柱销 2 Q235-A(5x52)螺栓M8X22 4 Q235-A(GB/T 5782)填料 1 毡垫圈 4 Q235-A(GB/T 97.1)4、零件图
(泵盖)
(压盖)(螺母)
(齿轮轴)
(从动轴)(弹簧)
(齿轮)(钢球)
(防护螺母)(圆柱销)
左端方头对边尺寸:8mm
(泵体)
Rc1/2的有关尺寸(大端):锥度1:16,大径20.955,小径18.631。

齿轮油泵详细装配图

齿轮油泵详细装配图

⑵ 结构分析
销套5
轴承座1
下轴衬2
轴承盖4 上轴衬3
螺母8 垫圈6 螺柱7
① 装配关系
☆ 轴承座与轴承盖 轴承座上的凹
销套5
螺母8 垫圈6
槽与轴承盖下的凸
螺柱7
起配合定位。 ☆ 轴衬与轴承座孔 轴向:轴衬两端凸缘
轴承盖4 上轴衬3
定位。

径向: 轴衬外表面配合
及销套定位。
② 联接固定关系
轴承座1 下轴衬2
⒉ 正确 视图、剖视、规定画法、及装配关系 等的表示方法正确,符合国标规定。
⒊ 清楚 读图时清楚易懂。
二、视图选择的步骤和方法
⒈ 部件分析
工作原理 配合关系 结 构 联接固定关系
相对位置关系
例:如图所示的滑动轴承 ⑴ 工作原理:
滑动轴承是用来支撑轴及轴上零件的一种装置。 轴的两端分别装入滑动轴承的轴孔中转动,以传递 扭矩。
2. 相邻零件的接触表 面或配合表面画一条 线;否则画两条线
3. 对于连接件、轴、 手柄、球等实心件, 当经过轴线剖切时按 不剖绘制
二、装配图的特殊表达方法
1. 沿结合面剖切或拆卸画法 2. 假象画法: 1) 有关相邻零件
11-2-3
2) 运动件运动范围或极限位置
假想画法
返回
3. 简化画法 1)某些工艺结构 2)有关相同结构
1) 抄注 2)量取 3)自定 4) 计算 5) 查表
返回
1) 写在指引线一端的细实线上或细实线圆内 2) 字高比尺寸数字大一号或两号
3. 指引线画法
1) 指引线用细实线绘制 2) 指在零件可见轮廓内,末端画黑点或箭头 3) 对装配关系清楚的零件组,允许采用公共指引线
返回

齿轮油泵装配图41396

齿轮油泵装配图41396

45
B-B
整理版ppt
图齿 轮 油 泵 装 配
46
如此,逐个零件分析之后,可知齿轮 油泵的形状和结构为:
整理版ppt
37
整理版ppt
齿 轮 泵 立 体 图
38
二、根据装配图拆画零件图
1. 拆画零件图的步骤:
(1) 按读装配图的要求,看懂部件的工作 原理、装配关系和零件的结构形状。
(2) 根据零件图视图表达的要求,确定各 零件的视图表达方案。
(3) 根据零件图的内容和画图要求,画出 零件工作图。
从主视图开始, 画各视图的主要轮 廓。
4. 按装配顺序, 画 主装配线上其它 零件。
整理版ppt
23
5. 画其它装配线
进、出口单 向阀,小轮、轴 等。
6. 画细部结构 弹簧、销钉等。
整理版ppt
24
7. 完成装配图
检查无误后 加深图线,画剖 面线,标注尺寸, 对零件进行编号, 填写明细栏、标 题栏,书写技术 要求等,完成装 配图。
邻零部件,以及运动机件的极限位置,可 用双点画线表示。
运动机件的极 限位置轮廓线 画双点画线。
整理版ppt
8
⒊ 简化画法 零件的工艺结构,
垫圈厚度夸大画出
如倒角、圆角、退刀槽
等可不画。
倒角、退 刀槽不画
滚动轴承、螺栓联接
等可采用简化画法。
⒋ 夸大画法
薄垫片的厚度、 小间隙等可适当 夸大画出。
滚动轴承 简化画法
12
⒉ 选择主视图
选择原则:
@ 符合部件的工作位置。
@ 能清楚表达部件的工
作原理、主要的装配 关系或其结构特征。
⒊ 选择其它视图
表达主视图没能 表达的内容。
