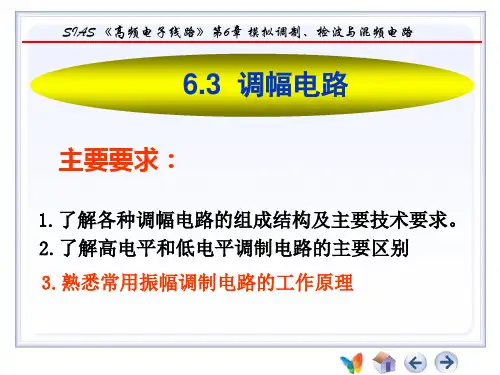

6.3 调幅电路
主要要求：
1.了解各种调幅电路的组成结构及主要技术要求。 2.了解高电平和低电平调制电路的主要区别 3.熟悉常用振幅调制电路的工作原理
SIAS 《高频电子线路》第6章 模拟调制、检波与混频电路
6.3 调幅电路
一.主要要求：失真小、调制线性范围大、调制效率高。 二.分类;(按输出功率的高低分：)
U0 1 m cos t cos0t
id
ud
+
uL (t) _
为一个AM信号
u( t )
SIAS 《高频电子线路》第6章 模拟调制、检波与混频电路
2 模拟乘法器电路
⑴ 模拟乘法器功能: ①若X通道输入是小信号, 输出是X,Y通道输入信号 的线性乘积uo(t)=k1uxuy； ②若X通道输入是很大信号,输出应是Y通道输入信
结论：对于MC1496来说，在Y通道输入调制信号的情况下
① 若X通道输入是小信号(振幅小于26mv), 输出 uo(t)=k1uxuy；输出频谱为普通调幅波频谱；
② 若X通道输入是很大信号(振幅大于260mv), uo(t)=k2uyK2(ωct) 。输出频谱中出现普通调幅波频谱和 载波高次谐波的组合分量.
调幅原理
调幅原理用调制信号去控制高频载波的振幅、使载波的振幅按调制信号的规律变化，便可得到调幅波。
这一过程中，载波、调制波和已调波的波形如图Z0901（补图）所示。
由图可见，连接已调波幅值各点所形成的包络线，反映了调制波的特点。
显然，已调波已经不是纯粹的正弦波了，这表明已调波的获得是一个频率变换过程，只有通过非线性元件才能实现。
图Z0902是调幅的原理电路，它由非线性器件二极管和谐振频率为ω0的LC并联谐振回路组成。
uC 为载波电压，um为调制电压。
由于二极管的伏安特性可以近似地用一个n次多项式来表示，即：io =a0＋a1u＋a2u2＋a3u3+…，系数a0、a1、a2、a3等的大小和符号取决于二极管伏安特性的特点。
而该多项式的项数取决于信号u的大小和对分析结果所要求的精确度，信号愈大或者所要求的精确度愈高，所取的项数就应愈多。
通常，取前三项就足以反映出二极管的非线形特点，即：io = u＋a1u +a2u2 （式中iO即iD）GS0901 若：uC = Ucmcosω0tum = UmmcosΩt则作用于电路的总电压u（即ua）为：u = uC + um= Ucmcosω0t + UmmcosΩt代入式GS0901可得：io = a0＋a1（Ucmcosω0t+ UmmcosΩt）+a2（Ucmcosω0t+UmmcosΩt）2 GS0902将GS0902式展开，可得：显然，当ω0 >>Ω 时，只有ω0 及ω0±Ω这三种频率的信号才能在固有频率为ω0的LC并联谐振回路上产生较大的压降，于是LC回路两端的电压为：式中Z0表示谐振回路的谐振阻抗。
利用三角函数关系式不难将式GS0904变换为：式GS0905就是已调波的数学表达式它表明已调波的振幅为，是按调制波的特点而变化的，已调波的重复频率等于载波频率ω0，ma称为调幅系数，又叫调幅度。
由式GS0907可知，它与调制电压的幅度成正比，是一个反映调幅程度的量。
低电平调幅电路
图9—15
1496芯片内部电路图 芯片内部电路图
采用集成模拟乘法器1496来构成调幅器，图9—15 来构成调幅器， 采用集成模拟乘法器 来构成调幅器 芯片内部电路图， 为1496芯片内部电路图，它是一个四象限模拟乘 芯片内部电路图 法器的基本电路， 法器的基本电路，电路采用了两组差动对由 V1—V4组成，以反极性方式相连接，而且两组 组成， 组成 以反极性方式相连接， 差分对的恒流源又组成一对差分电路，即V5与 差分对的恒流源又组成一对差分电路， 与 V6，因此恒流源的控制电压可正可负，以此实 ，因此恒流源的控制电压可正可负， 现了四象限工作。D、V7、V8为差动放大器 为差动放大器V5、 现了四象限工作。D、V7、V8为差动放大器V5、 V6的恒流源。进行调幅时，载波信号加在 的恒流源。 的恒流源 进行调幅时，载波信号加在V1— V4的输入端，即引脚的 ，10之间；调制信号加 的输入端， 之间； 的输入端 即引脚的8， 之间 在差动放大器V5、V6的输入端，即引脚1、4之 在差动放大器 、 的输入端，即引脚 、 之 的输入端 脚外接1K 电阻，以扩大调制信号动态 电阻， 间，2、3脚外接 、 脚外接 范围 ，已调制信号取自双差动放大器的两集电 即引出脚6、 之间 输出。 之间） 极（即引出脚 、12之间）输出。
集成电路构成的调幅器电路图如图9—16所 用1496集成电路构成的调幅器电路图如图 集成电路构成的调幅器电路图如图 所 图中R 用来调节引出脚1， 之间的平衡 之间的平衡， 示，图中 p1用来调节引出脚 ，4之间的平衡， Rp2用来调节 ，10之间的平衡，三极管 为射极 用来调节8， 之间的平衡 三极管V为射极 之间的平衡， 跟随器，以提高调幅器带负载能力。 跟随器，以提高调幅器带负载能力。
图9―7 单二极管开关调幅电路电路 忽略输出电压U 的反作用， 忽略输出电压 o的反作用，加在二极管两端的电 压 UD 为 UD=u1+u2 （9-14） ） 二极管可等效为一个受控开关,控制电压就是 控制电压就是u 二极管可等效为一个受控开关 控制电压就是 2。
6.5调幅电路
调幅（振幅调制）是用低频调制信号去控 制高频载波的振幅，使其振幅按调制信号的规 律而变化，调制是一个非线性过程。从频谱结 构来看，调幅又是一个对调制信号进行频谱搬 移的过程，即把较低的频谱搬到较高频谱。
6.5.1普通调幅（AM）电路 普通调幅（ 普通调幅 ）
普通调幅电路可分为高电平调制电 路和低电平调制电路两大类。前者属于 发射机的最后一级，直接产生发射机输 出功率要求的已调波；后者属于发射机 前级产生小功率的已调波，
（a）乘法器组成的抑制载波双边带调幅电路
（b）抑制载波双边带调幅仿真输出波形 图6.5.2 乘法器组成的抑制载波双边带调幅电路
Hale Waihona Puke (6.5.3)式中 称为调幅系数（或调制指数），它表 示调幅波的幅度的最大变化量与载波振幅之比， 即幅度变化量的最大值。显然 否则已调波会 产生失真。
根据6.6.3式，由乘法器（K＝1）组成的普 通调幅（AM）电路图6.5.1所示，可获得通信 系统中常用的普通调幅（AM）。高频载波信号 电压uc（t）（图中的V2）加到Y输入端口；直 流电压U3（图中的V3）和低频调制信号uΩ（t） （图中的V1）加到X输入端口，仿真运行图 6.5.1电路，可得输出电压波形如图6.5.1 （b），满足式（6.5.1）关系。
再经过线性功率放大达到所需的发射机功率电平。 现在设 载波电压为：
uc (t) =Ucm cosωct
(6.5.1)
调制电压为： u Ω = E c + U Ωm cos Ωt (6.5.2) 上两式相乘为普通振幅调制信号。
u s (t ) = K [E c + U Ω m cos Ω t ]U cm cos ω c t = U s [1 + m a cos Ω t ]cos ω c t = KU cm [E c + U Ω m cos Ω t ]cos ω c t
最简单的调幅对讲机电路图
现在的年轻人一上车就是拿起手机,跟远方的好友通话,还真是有天涯若比邻的感觉。
在四十年前那个没有手机的年代，所有无线电通讯器都是属于管制品，只有一种玩具型的低功率调幅对讲机，虽然只有两三百公尺的有限通话距离，却也是当时美国小孩子最喜欢的玩具，更曾经是销美电子产品的热门。
最近很难得我在网络上找到类似电路，虽然只是简单的四石电路（四个三极管），电路的功能却是很复杂，希望在解析其动作之后，能给读者有若干启发性。
电路中的Q1在发射状态时，担任射频振荡以及音频信号调变功能，在接收状态则是Reflexive回复式起振及检波音频输出功能。
回复式电路时利用天线接收的射频信号，予以放大后利用二极管特性检波出音频信号。
Q2的功能为音频信号放大，Q3与Q4功能为音频信号功率放大。
这个电路由9伏特电池供电，有四组开关同步切换发射T与接收R的功能。
图中的喇叭是动圈式磁铁，接收时为喇叭功能，在发射状况则是由音压压缩纸盆，使喇叭线圈产生感应电流，相当于麦克风的功能。
天线接收射频信号，经由天线匹配电感器到15pF与2turns线圈谐振，过滤出27MHz 信号，并经由线圈耦合至次级9turns线圈，再经由基极接地的Q1射频放大至射级输出，并利用射级与基极间的二极管检波特性，解调出音频信号。
射级的音频信号电流再经由Q1集电极（原文为集级）输出。
经过9turns线圈，开关R点，0.47uF电容，音量控制VR，39n 电容，到Q2音频放大，再经Q3、Q4音频放大，再经过变压器阻抗转换以推动喇叭负载。
在发射状况下，Q1基极（原文为集级）至射级经由33pF电容的正回授，产生振荡而以基极的27MHz振荡水晶为谐振网络。
喇叭作为麦克风使用的声音信号，同样经过Q2、Q3、Q4的放大电路，此时Q1极的电源是由电池经过声音变压器提供，也因而产生音频对Q1射频的调幅调变。
调幅射频经由射频变压器转换低阻以匹配天线输出。
Q1射级电路的390电阻与10nF电容，提供射频旁路以及检波音频的射级负载。
高频电子电路振幅调制和解调ppt
集电极直流电源 Vcc 提供的功率: P PT VccIcoT
调制信号提供得平均功率:
Pc
P=ow
P
1 2
ma 2 PT
1 2
ma 2Vcc IcoT
平均输出功率:
1
POCW 2
1 2
I
R 2
cm1 p
d
(t
)
PoT
(1
1 2
ma2 )
Pcav
P=av
Poav
载波输出功率
PCT
(1
1 2
调幅度:
ma
2a2V a1
结论:
(1)调幅度得大小由调制信号电压振幅及调制器得特性曲线
所决定
(2)通常,a2<<a1因此用这种方法所得到得调幅度不大。
在平方律调幅中,管子工作于甲类非线性状态,效率低,只适用
于低电平调幅、
图 9、3、2 串联双二极管平衡调幅器简化电路
i1 a0 a1(V0 cos0t V cos Ωt) a2 (V0 cos0t V cos Ωt)2
3、 修正得移相滤波法 sin[(2 1) Ωt]
在单边带调幅与双边带调幅之间,有一种折衷方 式,即残留边带调幅。她传送被抑制边带得一部分,同 时又将被传送边带也抑制掉一部分。为了保证信号无失 真地传输,传送边带中被抑制部分与抑制边带中得被传 送部分应满足互补对称关系。
特点: 所占频带比单边带略宽一些; 她在ω０附近 得一定范围内具有两个边带,因此在调制信号(例如电 视信号)含有直流分量时,这种调制方式可以适用; 残
3、 检波得分类
检波
二极管检波器 器件
三极管检波器 小信号检波器
信号大小 大信号检波器 包络检波器
信号的调幅与解调-PPT
14
三.调幅信号的频谱
u AM (t) U cm (1 M a cos t) cosct
Ucm cosct UcmM a cos t cosct
U cm
cosct
1 2
M aU cm
cos(c
)t
1 2
M aU cm
cos(c
)t
载频 上边频 下边频
载频 上边频
复杂调制信号调幅的频谱
调幅波的频带宽度为： BW=2Fn
下边带 上边带
调制过程为频谱的线性搬移过程，即将调制信号的频谱 不失真地搬移到载频的两旁。因此，调幅称为线性调制。 调幅电路则属于频谱的线性搬移电路。
18
复杂调制信号调幅的频谱
1.调幅的实质是频谱的线性搬移 2.调幅必须采用非线性电路实现
19
有新的频率产生
频率变换作用
线性电路
没有新的频率产生
非线性电路
有新的频率产生
27
1.非线性元件的频率变换作用 一个信号通过线性元件和非线性元件
产生频率：
ω，2ω，3ω等谐波
28
两个信号通过线性元件和非线性元件
产生组合频率： ω =|±pω1 ±qω2| (p、q =0，2，3 ……)
29
结论
1.一个正弦信号通过非线性元件产生基波和多 次谐波。
11
调幅系数
Ucm (1 M a cos t) cosct
Umax表示调幅波包络的最大值，Umin表示调幅波包络的 最小值。
Ma 表 明 载 波 振 幅 受 调 制 控 制 的 程 度 ， 一 般 要 求 0≤Ma≤1，以便调幅波的包络能正确地表现出调制信 号的变化。Ma>1的情况称为过调制,
6.3 调幅电路
§6.3调幅电路根据调幅电路的输出功率，调幅电路可分为： ①高电平调幅将调制和功放合二为一，调制后的信号无需放大可直接发射。
这种调制是在高频功率放大器中进行的。
高电平调幅主要用于产生AM 信号。
原理框图②低电平调幅调制在低电平级进行，得到调幅波后再经过高频放大和功率放大。
先调制，再放大。
多用于DSB 和SSB 信号的产生。
§6.3.1高电平调幅电路用调制信号去控制高频功率放大器输出电压的幅值，从而实现高电平调制。
根据调制信号控制的电极不同，调制方法可分为：集电极调制（Collector AM ）：用)(t u 控制集电极电源电压)(t u C 实现AM 。
基极调制（Base AM ）：用)(t u 控制基极电源电压)(t u B ，实现AM 。
高电平调幅器广泛采用高效率的丙类谐振功率放大器，需要说明的是：高电平调幅电路可以产生且只能产生普通调幅波。
谐振功率放大器电路一、 集电极调幅电路 1 电路图6.3.2 集电极调幅电路 （a ）实际调幅电路 （b ）原理电路 课本P128 图6.3.1 原理图 电路分析：(i)等幅载波通过变压器1T 输入到放大器的晶体管T V 的基极。
(ii)调制信号)(t u Ω经由低频变压器2T 加到集电极回路。
调制信号与集电极电源0C C V 串联：即0()()C C C C V t V u t Ω=+。
集电极有效电源电压()C C V t 随调制信号线性变化。
(iii)c b C C ,为高频旁路电容，对)(t u Ω呈现高阻，断路。
b R 为基极自给偏压电阻，基极余弦脉冲的平均直流分量bo i 由下而上流过b R 产生负值电压加在晶体管be 结上（课本P62）使放大器工作于丙类工作状态。
集电极调幅电路与丙类谐振功率放大电路的区别就在于： 其集电极有效电压不是恒定的，而是随调制信号变化的。
(iv)根据课本P58 图3.2.10（b ）可知：为了实现不失真的调制，功放必须工作在过压区，使之成为集电极电源受调制信号控制的丙类谐振功放，其集电极输出电压幅值随集电极有效电压()C C V t 线性变化。
差动放大器调幅电路
第一章、差动放大器调幅电路的设计理论1.1、差分对放大器调幅原理电路单端输出的差分对放大器调幅原理图如下根据差分对放大器的电流方程，有：31(1)22c c c T i u i th U =+其中，Ut 为热电压。
对电流源进行分析可得到：()33EE BE on c E EU U u i i R Ω≈=-+代入上式得：()()11(1)(1)(1)222222EE BE on c EE BE on c c c E T E T E TU U u u U U u u i th th th u R U R U R U ΩΩ-+-=+=+++0()()I t g t u Ω=+1.2、差分对放大器及基本参数取Ucm=0.1V ，载波频率为5MHZ ，调制信号振幅为2V ，频率为100KHZ ，择由012f LCπ=可以选择L=1.3uH ，C=800pF ，令Re=2K Ω，构建差分对放大器电路图如下由波形可知放大器增益A=0.972/0.1=9.72，差模输入电阻R=0.1*10^6/(1.41*74.23)=955.4Ω第二章、差分对放大器调幅电路具体设计2.1、实现无失真线性时变电路调幅电路图如下：图中L1=1.3uH，C1=800pF，Re=2KΩ，载波频率为5MHZ，调制信号频率为100KHZ。
调节载波振幅为0.1V，调制信号振幅为2V，得到基本无失真调幅波形：输出已调波的频谱：2.2、不同工作状态下电路的分析（1）当Ucm<Ut 时，差动放大器工作在线性区，双曲正切函数近似为其自变量：22c cT T u uthU U取Ucm=20mV，此时输出已调波电压波形图为：频谱为：由上图可以发现，已调波的频谱在5MHZ 处为载频信号，5.1MHZ 和4.9MHZ 处为调制信号。
（2）当Ucm>4Ut 时，差动放大器工作在开关状态，双曲正切函数的取值为1或–1，即1214()(1)cos(21)2(21)n c c c n T u th k w t n w t U n π∞-=≈=---∑取Ucm=0.2V,此时的输出已调波波形图为：频谱图为：由上图可见，已调波中包含频率为5MHZ、5.1MHZ、4.9MHZ、(2n-1)*5MHZ、(2n-1)*5±0.1MHZ(n=1,2,3....)等的载频分量和上下变频分量。
第4章幅度调制与解调电路
4. 3幅度解调电路
4.负峰切割失真 为把检波器的输出电压藕合到下一级电路.需要有一个容量较大
的电容C与下级电路相连。下级电路的输入电阻作为检波器的负载.电 路如图4-23(a)所示。负峰切割失真指藕合电容公通过电阻R放电.对二 极管引入一个附加偏置电压.导致二极管截止而引入的失真。失真波 形如图4-23(b)、图4-23(c)所示。
可得实现普通调幅的电路模型如图4-4所示.关键在于用模拟乘法 器实现调制信号与载波的相乘。
上一页 下一页 返回
4.1概述
2.双边带调幅(DSB) 1)双边带调幅信号数学表达式
上一页 下一页 返回
4.1概述
2)双边带调幅信号波形与频谱 图4-5所示为双边带调幅信号的波形与频谱图。双边带信号的包
络仍然是随调制信号变化的.但它的包络已不能完全准确地反映低频 调制信号的变化规律。双边带信号在调制信号的负半周.已调波高频 与原载频反相;调制信号的正半周.已调波高频与原载频同相。也就是 双边带信号的高频相位在调制电压零交点处要突变180°
混频后.产生近似中频的组合频率.进入中放通带内形成干扰。 减小互调干扰的方法与抑制交叉调制干扰的措施相同。
上一页 返回
4. 5幅度调制和解调电路的制作、 调试及检测
4. 5. 1低电平振幅调制器(利用乘法器)
幅度调制就是载波的振幅受调制信号的控制作周期性的变化。 变化的周期与调制信号周期相同.即振幅变化与调制信号的振幅成正 比。通常称高频信号为载波信号.低频信号为调制信号.调幅器即为产 生调幅信号的装置。
上一页 下一页 返回
4.1概述
3)调幅信号的功率分配 由式(4-3)知.普通调幅信号uAM(t)<C)在负载电阻RL上产生的功率
振幅调制与解调电路
vO
Vm
t
≥
t t1
t tt1
(a)
(b)
图 4-4-9 惰性失真
(a)不产生惰性失真
(b)产生惰性失真
单音调制时不产生惰性失真的充要条件：
(3) 分析
RLC ≤
1 - Ma2 ΩMa
Ma和 越大，包络的下降速度越快，不产生惰性失真
所要求的 RLC 值必须越小。
多音调制时，作为工程估算， 和 Ma 应取其中的最大 值。一般按 maxRLC ≤ 1.5 计算 。
若
Vrm
V>rmV(m10，VVmrMm0 aco<s
t)cosct
1，合成了不失真的调幅信号，可
通过包络检波器检波。
4．同步检波的关键：产生与载波同频同相的同步信号
① 对双边带，可从已调波信号取出 例：双边带调制信号
vS (t) kav (t)cosct
取平方，vS2 (t ) ka2v2 (t ) cos 2 ct ，取角频率为 2c 的分量
(2)小信号检波 ① 条件：vS 振幅 Vm 足够小(几至十几毫伏)，此时，二 极管应设有很小的偏置电流。
五、二极管包络检波电路中的失真
设： vS(t) =Vm0(1+Macos t)cosct，要求：
（1）
Vm0(1 - Ma) ≥ 500 mV
（2）RLC 的低通滤波器带宽应大于 Fmax。
1．惰性失真
RLC C 向 RL的放电速度 C 的泄放电荷量 D 导通时间 锯齿波动 vAV 增大。
为提高检波性能，RLC
取值应足够大。当满足
RL
1
cC
和 RL>> RD 的条件时，可以认为，VAV Vm，即检波电压传
(完整版)调幅调制
调幅调制、高频功率放大器与倍频器任务引入无线电发射装置为什么要进行调制？虽然可以象有线话筒那样将声音直接变换为音频电信号通过电缆传输给远处的接收方，但衰减大，传输效率低，干扰也大。
所以普通非平衡连接卡拉OK有线话筒电缆不超过20米，而专业平衡连接有线话筒电缆也不宜超过100米。
此外，若像农村有线广播那样，把信号一次传输给许多接收方，就需要建设大量的传输线路，这是很不经济的（特别在山区）。
因此，为了把声音信号等传输给远处的许多接收方，最好如图2.2-1那样以空间作为传输介质。
现在大部分广播都采用无线传输。
图2.2-1信号的调制与无线传输由电磁波理论知道，交变的电振荡可由天线向空中辐射出去。
但天线的尺寸必须足够长(天线振子的长度与电振荡的波长可以比拟)，才能有效地把电振荡辐射出去。
例如，被传送的信号是语言、声音信号的频率范围为2OHz-2OkHz，其相应波长是15x103—15x106ｍ，若通过天线发射到空中，需要制作几十公里长的发射天线!显然，制造这样的大尺寸的天线不仅困难，而且造价奇高，发射效率很低。
电磁波辐射有个特性，就是它的频率越高，辐射能力越强。
只有频率在几百kHZ以上的高频电流所转换成的无线电磁波效率高，辐射作用足够强。
那么，能否利用容易辐射的高频振荡波驮载所要传递的信息(如音频、视频等较低频率的信号)呢?答案是肯定的，即如示意图2.2-1那样用某种方法把声音信号载于频率比声音信号高，适合于在空中发射的电信号上，就可以传输声音信号。
此过程称为调制。
所谓调制就是发送方(即发端)将所要传送的信息“装载”到高频振荡波上，再由天线发射出去。
在这里，高频振荡波就是携带信息(信号)的运输工具，所以叫做载波信号，在上个课题中已学习的各种振荡电路可提供载波信号。
经过调制以后的高频振荡波叫做已调信号，能够完成调制作用的电路叫做调制电路。
例如，我们熟悉的中央人民广播电台一套节目发送的电波频率639kHz就是该电台的载波频率，93.9 M Hz为广东人民广播电台音乐台载波频率。
最简单调幅电路原理图解
最简单调幅电路原理图解调幅电路是把调制信号和载波信号同时加在一个非线性元件上（例如晶体二极管或三极管）经非线性变换成新的频率分量，再利用谐振回路选出所需的频率成分。
调幅电路分为二极管调幅电路和晶体管基极调幅、发射极调幅及集电极调幅电路等。
通常，多采用三极管调幅电路，被调放大器如果使用小功率小信号调谐放大器，称为低电平调幅;反之，如果使用大功率大信号调谐放大器，称为高电平调幅。
在实际中，多采用高电平调幅，对它的要求是：（1）要求调制特性（调制电压与输出幅度的关系特性）的线性良好;（2）集电极效率高;（3）要求低放级电路简单。
1、基极调幅电路图1是晶体管基极调幅电路，载波信号经过高频变压器T1加到BG的基极上，低频调制信号通过一个电感线圈L与高频载波串联，C2为高频旁路电容器，C1为低频旁路电容器，R1与R2为偏置的分压器，由于晶体管的ic=f（ube）关系曲线的非线性作用，集电极电流ic含有各种谐波分量，通过集电极调谐回路把其中调幅波选取出来，基极调幅电路的优点是要求低频调制信号功率小，因而低频放大器比较简单。
其缺点是工作于欠压状态，集电极效率较低，不能充分利用直流电源的能量。
2、发射极调幅电路图2是发射极调幅电路，其原理与基极调幅类似，因为加到基极和发射极之间的电压为1伏左右，而集电极电源电压有十几伏至几十伏，调制电压对集电极电路的影响可忽略不计，因此射极调幅与基极调幅的工作原理和特性相似。
3、集电极调幅电路图3是集电极调幅电路，低频调制信号从集电极引入，由于它工作于过压状态下，故效率较高但调制特性的非线性失真较严重，为了改善调制特性，可在电路中引入非线性补尝措施，使输入端激励电压随集电极电源电压而变化，例如当集电极电源电压降低时，激励电压幅度随之减小，不会进入强压状态;反之，当集电极电源电压提高时，它又随之增加，不会进入欠压区，因此，调幅器始终工作在弱过压或临界状态，既可以改善调制特性，又可以有较高的效率，实现这一措施的电路称为双重集电极调幅电路。
调幅电路原理
图Z0908是一个典型的基极调幅、小型近离发射机电路图。其中T1、C1、L1等组成电感三点式振荡电路，用以产生频率f0为1MHz的载波。T2组成甲乙类的基极调幅电路。作为调制信号的音频信号um，由电容C8耦合到T2的基极与L2耦合来的高频信号叠加。天线与线圈L4连接，长度由实验决定。
调幅电路原理
任何一种非线性器件都可以用来产生调幅彼。晶体管是一种非线性器件，只要让其工作在非线性（甲乙类，乙类或丙类）状态下，即可用它构成调幅电路。一般总是把高频载波信号和调制信号分别加在谐振功率放大器的晶体管的某个电极上，利用晶体管的发射结进行频率变换，并通过选频放大，从而达到调幅的目的。根据信号所加的电极不同，可分为基极调幅，集电极调幅和发射极调幅等多种调幅电路。它们的调幅原理基本相同。这里只介绍基极调幅电路。
