国网单相载波模块规格书
GWD-M100单相电表载波模块说明书
单相电表载波模块GWD-M100说明书版本:V1.0一概述GWD-M100应用于单相电表载波转发。
GWD-M100载波通讯模块为电能表窄带载波MODEM,可以完成载波信道到TTL串口信道的网络层规约格式解析,负责载波接收、发送、中继转发应答;载波MODEM从电表主CPU接收数据后、向电力线载波转发,及GWD-M100载波模块从线路上接收正确信息后转发到主CPU的。
GWD-M100载波模块接口参考国网的《GDW1355-2013单相智能电能表型式规范》、多功能电能表通信规约(DL/T645_2007)、《1晓程--低压电力线载波自动抄表系统通信协议:晓程自组网》设计,有利的保证了,电表采集,载波通信的可靠性。
二主要技术参数1.串口通信:1) DL/T645—1997/2007;GWD-M100载波模块与电表主CPU采用串口通信。
2) 异步通信,2400bps,偶校验,1个起始位8个数据位,1个校验位,1个停止位。
2.载波通信:1)晓程自组网规约/N12 规约;载波物理地址之间通信。
2)同步通信,500bps,09H AFH为同步帧头,CRC16校验。
3)载波中心频率:120kHz,带宽:15kHz,。
4)调制方式:DBPSK。
3.运行环境条件:1)温度范围:-45°- 75°2)相对湿度:3)防尘,防滴水:4.模块供电电压:DC5V(载波芯片) DC16V(载波发送) :5.电磁兼容:1)静电放电:接触放电8000V,空气放电15000V。
2)快速瞬变脉冲群:4000V 100KHz3)浪涌:承受4000V浪涌电压。
三工作原理载波模块与电表连接及模块内部结构图如下所示:载波模块与电表通过串口连接进行数据通信,另外还有IO口线直连实现事件的触发和设置。
载波发送数据信号通过模块耦合到电力线,接收信号通过模块解耦,整个过程实现数据的收发。
载波模块内部包含数据处理主芯片,发送和接收配置线路,通过变压器线圈实现与电力线的耦合,主芯片是载波的收发处理芯片,与电表之间串行通信。

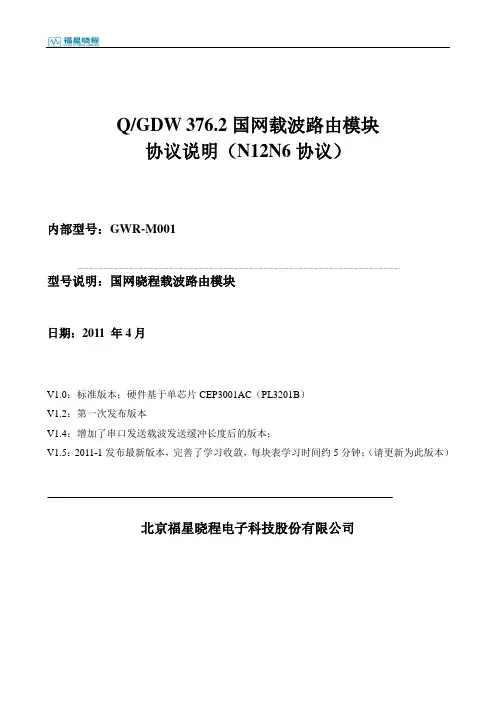

QGDW 3762国网载波路由模块协议说明(N12N6)V15-2(DOC)
Q/GDW 376.2国网载波路由模块协议说明(N12N6协议)内部型号:GWR-M001型号说明:国网晓程载波路由模块日期:2011 年4月V1.0:标准版本;硬件基于单芯片CEP3001AC(PL3201B)V1.2:第一次发布版本V1.4:增加了串口发送载波发送缓冲长度后的版本;V1.5:2011-1发布最新版本,完善了学习收敛,每块表学习时间约5分钟;(请更新为此版本)北京福星晓程电子科技股份有限公司目录目录 (ii)集中器载波路由模块Q/GDW-376.2协议说明 (3)一GDW-M001模块支持项目 (3)二标准Q/GDW 376.2协议实现说明 (4)2.1信息域R填写说明 (4)2.1.1 下行报文: (4)2.1.2 上行报文: (5)2.2 确认∕否认(AFN=00H) (6)2.3 初始化(AFN=01H) (6)2.4 查询数据(AFN=03H) (7)2.5链路接口检测(AFN=04H) (7)2.6 控制命令(AFN=05H) (7)2.7主动上报(AFN=06H) (8)2.8路由查询(AFN=10H) (8)2.9路由设置(AFN=11H) (9)2.10路由控制(AFN=12H) (10)2.11路由数据转发(AFN=13H) (10)三建议集中器操作流程说明 (11)3.1 上电启动 (11)3.2 载波主节点地址 (12)3.3 路由模块档案管理 (12)3.4 集中器点抄 (13)3.5 集中器轮抄 (14)3.6 集中器控制路由学习 (14)3.7启动表号自动上报 (15)集中器载波路由模块Q/GDW-376.2协议说明载波路由模块通讯协议遵从国家电网公司电力用户用电信息采集系统通信协议Q/GDW-376.2《电力用户用电信息采集系统通信协议:集中器本地路由模块接口协议》,集中器与下行通信路由模块本地接口部分,所支持的具体规约内容为其子集。
本文档说明范围限于国网标准规约(N12规约及N6规约,二者只在载波帧上有差异,调用方式完全一致)。
国网单相载波模块使用说明书
青岛鼎信通讯有限公司目录1 .概述 (1)2 主要功能及特点 (1)2.1 上电自动读取从节点表号 (1)2.2 支持自动登录和事件上报 (1)2.3 异常事件快速上报功能 (1)2.4 支持DL/T645-1997/2007和数据透明传输 (1)2.5 支持主站模式 (1)2.6 支持节点侦听,节点中继功能 (1)3 单相模块参数 (1)3.1 串口速率:1200bps,2400bps,4800bps,9600bps (1)3.2 载波通信速率:50bps,100bps,600bps,1200bps (1)3.3 工作频率:50hz±5% (1)3.4 工作电压: (1)3.5 工作电压范围: (1)3.6 单相通道板使用网络负载测试记录 (1)3.7 工作温度:-40℃~75℃ (1)3.8 相对湿度:≤75% (1)3.9 功耗:通信状态下小于1.4W (1)3.10 通讯范围:整个配变台区 (1)4 单相通道模块的检测 (1)4.1 检测设备 (1)4.2 通道模块的测试环境 (2)5 外接接口定义 (2)5.1 单相通道板弱电接口的定义 (2)6 通道板的电气原理图及方框图 (2)6.1 国网单相载波通道模块工作原理框图 (2)7 单相模块的使用及注意事项 (5)7.1 单相模块不支持热插拔功能,使用过程中不允许带电插拔通道模块。
(5)7.2 单相模块所用芯片属于ESD敏感器件。
在单三相模块生产、测试、检验过程要求ESD防护。
模块测试,检验所用电源的+12V,+5V电源回路要求并接钳位于15.8V,6.8V的TVS双向二极管。
(5)8 不良现象及处理方法 (5)9 单相模块实测波形 (5)9.1 MC3361⑾脚无载波信号的振荡波形 (5)9.2 MC3361⑾脚有载波信号的振荡波形 (6)9.3 载波接受时间MC3361⑾脚,VD1实测波形 (6)9.4 载波接受时间MC3361⑾,⑼,⑶,⑻脚实测波形 (6)9.5 VT1,VT2集电极实测载波成功发送波形 (7)9.6 VT1,VT2集电极载波信号无发送波形 (7)9.7 零点信号实测波形 (8)1 .概述国网单三相模块是鼎信公司应用TCC081C在以电力线为通信介质下,实现载波通信功能的一款产品。
PLCS1641单相载波模块用户手册(v1.0)
EASTSOFT○R青岛东软 技术文件密级: 低编号:ESJS—11101803青岛东软载波科技股份有限公司目录1.引言 (1)1.1.编写目的 (1)1.2.参考资料 (1)2.概述 (1)3.规格参数 (1)4.模块结构示意图 (2)5.弱电接口定义 (3)6.载波信号耦合接口定义 (4)7.数据通信协议简介 (5)ART通信速率 (5)7.2.字节格式 (5)7.3.基本帧格式 (5)1.引言1.1.编写目的此《PLCS1641单相载波模块用户手册(v1.0)》可以供电表开发者熟悉并正确使用青岛东软提供的PLCS1641单相载波模块。
1.2.参考资料《智能电能表宣贯材料型式功能安全规范分册》《SSC1641 Application Note 2807》2.概述PLCS1641单相载波模块(以下简称模块)作为主站与终端(载波表或I型采集器)之间的信息传输中转站,在自动抄表系统中扮演非常重要的作用。
主站下发的信号经电力线由模块进行接收和解调后,送到终端(载波表或I型采集器)进行处理,然后将终端(载波表或I型采集器)响应的数据进行调制,再通过电力线送回主站,完成主站与终端(载波表或I型采集器)的交互。
模块的核心器件是SSC1641载波芯片,其具备如下主要特点:自适应串口波特率,可以实现1200bps、2400bps、4800bps和9600bps四种通信速率的匹配通信;主动向计量管理芯片MCU申请MAC地址;其网络层集成V3、V3.5、V4版网络层通信协议;高效率的节点帧中继转发机制;具有表号、报警事件主动上传功能。
3.规格参数z工作电源:5V ± 5%;z静态功耗:0.2W;z工作温度:-40℃ ~+85℃;z满足国网标准中的EMC测试要求;4.模块结构示意图模块外形尺寸为70mm(长)×50mm(宽)×22.7mm(高),模块正视、侧视、底视示意图参见图1、图2。
单相国网电能表介绍(DDZY188C-Z)-最终版
RS485接口通信速率可设置,标准速率为1200bps、2400bps 、 4800bps 、9600bps,缺省值为2400bps。
通信速率特征字(调制型、接触式、通信口1、通信口2、通信口3)
Bit7 保留 Bit6 Bit5 Bit4 Bit3 Bit2 Bit1 Bit0
19200bps 9600bps 4800bps 2400bps 1200bps 600bps 保留
电流取样 电压取样 零线电流取样
电 能 计 量 芯 片
按键输入
M C U
日历时钟 RS485 通讯
红外通讯接口
开盖报警
1 2 3 4
尖 峰 1 平 谷 2
1 2
上电全显20s,2011年5月后改为5S
序号 1 2 3
LCD图形
说
明
汉字字符,可指示: 1)当前、上1月/次-上12月/次的用电量、累计电量 2)时间、时段 3)阶梯电价、电能量1234 4)赊、欠电能量事件记录 5) 剩余金额 6)常数、表号 数据显示及对应的单位符号 1) ①②代表第1、2套时段 2) 功率反向指示 3)电池欠压指示 4)红外、485通信中 5)载波通信中 5)允许编程状态指示 6)三次密码验证错误指示 1)IC卡"读卡中"提示符 2) IC卡读卡"成功"提示符 3)IC卡读卡"失败"提示符 4) "请购电"剩余金额偏低时闪烁 5)继电器拉闸状态指示 6)透支状态指示 7)IC卡金额超过最大储值金额时的状态指示(囤积)
1
2
4 5
1 3 2 4
尖 峰 平 谷
1 2
1)指示当前运行第"1、2、3、4"阶梯电价 2)指示当前费率状态(尖峰平谷) 3)" "指示当前使用第1、2套阶梯电价
TLY2821 国网单相电能表 NB-IoT 模块使用说明书
TLY2821国网单相电能表NB-IoT模块使用说明书(2013版)(Ver1.0)江苏林洋能源股份有限公司目录一、产品概述 (1)1.1产品简介 (1)1.2产品特点 (1)1.3产品标准 (1)二、技术参数 (2)三、原理框图 (3)四、硬件接口 (3)4.1接口定义和说明 (3)4.2射频接口 (5)五、模块结构尺寸 (6)六、LED状态指示 (6)七、技术支持及售后服务 (7)八、运输存储 (7)一、产品概述1.1产品简介TLY2821国网单相电能表NB-IoT模块(以下简称“NB模块”)是江苏林洋能源股份有限公司按照国家标准GB/T17215.211自主研发的NB-IoT无线通讯单元。
该产品应用于国网单相电能表,作为远程通信模块,能够一跳上网到运营商云平台,可实现电表数据远程采集、命令下发、事件上报、远程升级等功能,主要应用于铁塔、基站、园区、工厂等能效管理场景。
1.2产品特点1)无需布线,安装方便,运维成本低;2)无需组网,一跳上网到电信、移动、联通等通讯运营商云平台;3)高接收灵敏度,覆盖范围广;4)支持本地升级和无线远程升级;5)支持热插拔;6)外形结构和接口定义符合国网单相智能表型式规范;7)符合国家标准GB/T17215相关技术要求;8)与现有载波/无线模块接口兼容,更换方便。
1.3产品标准《Q GDW1355-2013单相智能电能表型式规范》《Q GDW1364-2013单相智能电能表技术规范》《Q GDW1375.3-2013采集器型式规范》《GB/T17215.211-2006交流电测量设备通用要求试验和试验条件第11部分:测量设备》1二、技术参数技术规格参数工作电压DC12V+/-1V功耗不大于1.5W发射功率最大23dBm接收灵敏度-107.5dBm@3GPP通信接口上行NB-IoT,下行UART串口波特率2400/9600bps可配置工作频段B1,B3,B5,B8支持运行商中国移动,中国电信,中国联通支持云平台移动OneNet、电信OceanConnet、阿里云等多种公有云连接通信协议下行支持DL/T645-2007协议,上行支持MQTT、COAP、LwM2M等多种物联网协议SIM卡兼容支持ESIM和Micro-SIM卡工作温度-25℃~70℃工作湿度10%~95%RH无冷凝尺寸70mm(长)×50mm(宽)×22.7mm(高)23三、原理框图四、硬件接口4.1接口定义和说明模块提供一个2.54mm ,2*6的双排插针,GND 引脚长度比其它引脚长0.5mm 。
SWMPDFS1 单相双频载波模块产品说明书
SWMPDFS1单相双频载波模块产品说明书SWMPDFS1国网【2013】单相双频载波模块产品说明书珠海中慧微电子有限公司2015年1月版权声明本资料是为了让用户根据用途选择合适的珠海中慧微电子有限公司(以下简称中慧微电子)的产品而提供的参考资料,不转让属于中慧微电子或者第三方所有的知识产权以及其他权利的许可。
在使用本资料所记载的信息并对有关产品是否适用做出最终判断前,请您务必将所有信息作为一个整体系统来评价。
对于本资料所记载的信息使用不当而引起的损害、责任问题或者其他损失,中慧微电子将不承担责任。
未经中慧微电子的许可,不得翻印或者复制全部或部分本资料的内容。
今后日常产品的更新会在适当的时候发布,恕不另行通知。
在购买本资料所记载的产品时,请预先向中慧微电子确认最新信息,并请您通过各种方式关注中慧微电子公布的信息,包括中慧微电子的网站()。
如果您需要了解有关本资料所记载的信息或产品的详情,请与珠海中慧微电子有限公司的技术服务部门联系,我们会为您提供全方位的技术支持。
版权所有:珠海中慧微电子有限公司© Copyright 2015珠海中慧微电子有限公司保留随时修改本说明书的权利是珠海市中慧微电子有限公司的注册商标。
本说明书中出现的其它商标,归商标所有者所有。
目录1 产品概述 (1)1.1 简介 (1)1.2 主要技术指标 (1)1.3 主要应用 (1)1.4 符合标准 (1)2 功能实现 (2)3 工作原理框图 (2)4 模块接口 (3)4.1 弱电接口 (3)4.2 强电接口 (3)5 结构尺寸 (5)5.1 外形尺寸 (5)5.2 PCBA尺寸 (5)5.3 插针尺寸 (5)6 安装说明 (6)7 贮存与运输 (7)8 技术承诺 (7)9 售后服务承诺 (7)SWMPDFS1单相双频载波模块产品说明书1 产品概述1.1 简介基于自主研发的电力线载波芯片SWNPDFS1,中慧微电子推出了单相双频载波通信模块SWMPDFS1(见图1)。
国网单相载波通道模块使用说明书V1.2
国网单相载波通道模块说明书V1.2青岛鼎信通讯有限公司青岛鼎信通讯有限公司目录1 概述 (1)2 主要功能与特点 (1)2.1 上电自动读取表号 (1)2.2 支持自动登录 (2)2.3 支持事件上报 (2)2.4 支持DL/T645-1997/2007和数据透明传输 (3)2.5 支持主发模式 (3)2.6 支持从节点中继、从节点侦听功能 (3)3 主要参数与其使用网络负载测试 (3)3.1 主要参数 (3)3.2 国网单相载波通道模块使用网络负载测试的环境与记录 (4)4 工作原理 (5)4.1 外接接口定义与说明 (5)4.2 工作原理框图 (6)4.3 国网单相载波通道模块典型应用电路 (6)5 国网单相载波通道模块的检测 (8)5.1 检测设备与测试环境 (8)5.2 不良现象及处理方法 (8)6 载波通道模块生产与使用时的注意事项 (8)6.1 ESD与电路防护 (8)6.2 质量控制 (9)6.3 生产工艺 (9)7 国网单相载波通道模块的布线特点 (9)7.1 EMC防护 (9)7.2 芯片散热 (9)7.3 载波接收电路 (9)附录 A (11)A.1 国网单相载波通道模块各管脚实测波形 (11)A.2 国网单相载波通道模块尺寸图 (14)A.3 器件选型 (15)1 概述国网单相载波通道模块是鼎信公司应用载波通道芯片TCC081C 实现载波通信功能的一款产品。
其核心技术是利用正交码进行数据扩展频谱传输,使用电力线过零分时得到最利于传输的3.3ms 微分时段同步传输,比单纯使用扩频方式的通信能力和稳定性都有巨大的提高;内置DSP 数字信号处理模块保证载波通信计算需求,使用AD 采样方式进行扩频计数,抗干扰能力大大增加。
该模块主要用于自动抄表领域,为电力行业或其它公共事业部门提供了一种优秀的自动抄表系统解决方案。
2 主要功能与特点2.1 上电自动读取表号载波模块上电2s 后,芯片TCC081C 会向从节点发送读取地址命令,能够自适应的选择使用四种通信速率、三种读地址命令。
国网集中器载波模块RTB-GW(v1.0)修改说明
国网集中器本地通信模块RTB-GW(v1.0)修改说明青岛东软—崔增华2010-03-16一、参照Q/GDW 375.2—2009,原载波通信模块不满足项和内容:【条文】6.1 远程通信接口——集中器应标配1个RJ-45接口,RJ-45接口插拔寿命:≥500次。
〈不满足项和内容〉:RJ-45接口网络变压器要求放置在载波通信模块中,原设计网络变压器放置在核心板上。
【条文】6.3.1 本地通信模块接口〈不满足项和内容〉:考虑到指示灯驱动方便,19、20脚改为高电平有效,原电路板设计为低电平有效,需要相应修改。
〈不满足项和内容〉:由于网络变压器的存在,需要1个+3.3v的电源接口,根据各厂家建议采用13脚。
【条文】附录A.8.2 载波通信模块状态指示电源T/R LINK DATA载 波网 络图A.17 载波通信模块指示灯电源灯——模块上电指示灯,红色。
灯亮时,表示模块上电;灯灭时,表示模块失电。
T/R灯——模块数据通信指示灯,红绿双色。
红灯闪烁时,表示模块接收数据;绿灯闪烁时,表示模块发送数据。
A灯——A相发送状态指示灯,绿色。
B灯——B相发送状态指示灯,绿色。
C灯——C相发送状态指示灯,绿色。
〈不满足项和内容〉:原设计A灯,B灯,C灯与电源连在一起,处于常亮状态。
二、载波通信模块RTB-GW(v1.0)修改说明:【条文】6.1 远程通信接口——集中器应标配1个RJ-45接口,RJ-45接口插拔寿命:≥500次。
〈修改内容〉网络变压器放置在载波通信模块上;考虑兼容性,增加连接焊盘,可以短路网络变压器;网络变压器的2、5、7脚连接+3.3v 。
考虑生产和测试,核心板上的网络变压器不需要去掉。
【条文】6.3.1 本地通信模块接口RJ45指示灯/LED_ACT,/LED_LINK改为高电平有效,电路原理图指示灯原连接+3.3v 修改为连接GND。
考虑程序向前的兼容性,在主板口线上增加反向电路。
【条文】〈修改内容〉13脚定义已经改为+3.3v,不需要修改。
BWP39电力载波模块应用说明书
BWP39系列嵌入式电力线载波调制解调器Embedded Power Line Communication Module(尺寸:18*50*10mm W*L*H)一、产品简介BWP39系列嵌入式电力线调制解调器(电力线载波模块、电力线MODEM)是一款嵌入式电力线载波模块,其采用TTL电平串口与用户系统进行数据交互,实现用户数据的透明传输。
BWP39系列载波模块分为A、B、C、D四个型号,对应四种不同的载波频率,模块集成了全部电力载波接口部件,可以直接应用于220V电力线,也可以应用于直流线路或者无电导体中通讯。
BWP39系列载波模块是全力打造的专业电力线载波产品,其核心芯片采用国际著名公司的专用电力载波集成电路,配合必威尔科技专业研发的通讯纠错算法及电力线接口信号驱动电路,使得产品具有通信速率高,通讯可靠,抗杂波干扰能力强,通讯距离远等特点,是专门为适应中国国内电力线应用环境而研发的高性能电力线载波通讯产品。
BWP39系列电力载波通讯模块采用+12V与+5V供电,载波波特率180bps-5400bps可调,采用TTL电平串行接口(UART)与用户系统进行连接,可以与单片机的串口交叉连接进行数据通讯,方便用户进行二次开发,串口波特率为9600bps,可接受用户定制。
BWP39系列电力载波模块提供半双工通信功能,可以在220V/110V,50/60Hz电力线上实现局域通信,同时模块也可以工作于直流环境,无电导体等。
该模块可以自由配置电力线上数据通讯模式、数据通讯长度等参数。
每个模块具有全球唯一的6字节标识ID码,用户可以用此ID码作为模块的唯一身份识别码,ID码的读取方法请参见指令章节。
BWP39系列载波模块为用户提供了透明的数据传输通道,用户数据通过串口送入载波模块后,载波模块将用户数据调制成载波信号发送至电力线,接收端模块将载波信号解调成用户数据后通过串口送出至用户系统,发送端发送的用户数据与接收端接收的用户数据完全是一样的,用户可以将一对载波模块当成是一根直连的数据线,载波模块之间的数据编码、数据纠错、数据打包、数据校验等过程对用户是不可见的,载波数据传输与用户协议无关,为完全的透明数据传输。
国网载波模块调制方式
福星晓程
载波芯片型号:CEP2002EX
载波中心频率:120kHz
载波频率范围:120±7.5kHz
调制方式:BPSK
载波通信速率:500bps
青岛东软
载波芯片型号:PLCI36G-III-E
载波中心频率:270kHz
载波频率范围:270kHz±15kHz
调制方式:BFSK
载波通信速率:330bps
青岛鼎信
载波芯片型号:TCC081C
载波中心频率421KHz;
载波频率范围401~441KHz;
调制方式:BFSK调制;
载波通信速率:50/1200bps
瑞斯康
载波芯片型号:Rise3401
载波中心频率:132kHz
载波频率范围:129kHz—135kHz
调制方式:BPSK
载波通信速率:5400 bps
力合微
载波芯片型号:LME2980
载波中心频率:390khz
载波频率范围:414khz~366khz
调制方式: OFDM
载波通信速率:800bps
弥亚微
载波芯片型号:MI200E
载波中心频率:76.8kHz
载波频率范围:60.8kHz-92.8kHz 调制方式:QPSK
载波通信速率:1600bps。
附录E单相电能表载波通信模块结构要求
附录E:单相电能表载波通信模块结构要求
E.1通信模块结构示意图
通信模块的外形尺寸为77.5mm(高)×51mm(长)×26.5mm(宽)。
说明:只有宽带载波才配置以太网,连接器采用镀金处理,厚度为15u",产品防护等级为IP51,防尘防水。
图E-1、E-2中2×13双排插针的管脚位号是针对通信模块的插座位置定义的。
强电和弱电的整体位置如图E-2所示,强电在左下脚,弱电在右上角;其中,载波模块与电能表的连接必须增加过压、过流和静电等保护电路。
图E-1:通信模块正视、侧视示意图
图E-2:通信模块底视示意图
E.2通信模块弱电接口管脚定义
通信模块弱电接口采用2×6双排插针作为连接件,电能表弱电接口采用2×6双排插座作为连接件。
图E-3为通信模块弱电接口管脚定义示意图;单相电能表与通信模块弱电接口管脚定义见表E-1。
图E-3:通信模块弱电接口示意图
E.3 通信模块载波耦合接口定义
通信模块采用2×4双排插针作为连接件,其接口管脚排列见图E-4,对应管脚定义见表E-2,电能表接口采用2×4双排插座作为连接件。
图E-4:通信模块载波耦合接口示意图。
国网一代单相三相电表载波模块GDW-PLCModem说明
电表载波模块GDW-PLCModem 说明一电表载波MODEM 模块GDW-PLCModem 设计目标:1.1应用范围:PLCModem V11(单相)应用于单相电表载波转发;适应DL/T645-1997、DL/T645-2007规约。
PLCModemV11 (三相)应用于三相电表载波转发;适应DL/T645-1997、DL/T645-2007规约。
1.2接口标准:参考国网的《国家电网公司单相智能电能表型式规范.doc》、多功能电能表通信规约(DL/T645_1997 )设计。
1.3功能描述:GDW-PLCModem 载波通讯模块为电能表窄带载波MODEM,可以完成载波信道到TTL串口信道的网络层规约格式解析,负责载波接收、发送、中继转发应答;载波MODE从主CPU接收数据后、向电力线载波转发,及载波MODE从线路上接收正确信息后转发到主CPU1.4串口通信:DLT645- 2007;载波MODE与电表主CPU采用串口通信:a)异步通信,2400bps,偶校验;1个起始位,8个数据位,1个校验位,1个停止位b)最大数据长度L<200字节1.5载波通讯:载波链路层:晓程--低压电力线载波自动抄表系统链路层通信协议2008V11.doc (简称:N12 规约);应用层规约为DLT645-1997、DLT645-2007规约。
载波指标:中心频率120kHz,带宽土7.5kHz , BPSK调制,15位扩频,有效速率500bps (最大接收数据长度200字节)。
1.6接口设置为两排插针:具体参考附录文件(《单相电能表载波通信模块结构要求.doc》)具体参考附录文件(《附录G三相智能电能表电力载波通信模块.doc》)二电表载波MODEM 模块GDW-PLCModem 的工作过程说明:2.1读取电表地址:GDW-PLCModem 模块上电延时约2秒后,向CPU发送地址请求帧,读取电表的地址信息。
模块等待电表应答延时时间1秒。
GWRM-100 国网晓程载波路由模块方案 V1.3-20110125
GWRM-100 国网晓程载波路由模块方案 V1.3-20110125GWRM-100 国网晓程载波路由模块方案内部旧型号:GWR-M001内部新型号:GWRM-100型号说明:国网晓程载波路由模块批准:审核:编写:张志忠版本号:1.3 2011 年1月26日V1.1新增内容:1集中器零点不能复位路由模块;2 集中器加载路由模块参数后应该首先启动一轮抄表,路由模块获得可直抄表后再学习3 给出了基本的路由学习时间分配建议V1.2新增内容:1判断是否学习完成要依据总表数量是否已经抄到表数量是否相等2 V15程序的修改内容进行了描述,完善了学习算法V1.3新增内容:增加了七GWR 国网晓程载波路由模块待改进问题说明北京福星晓程电子科技股份有限公司一GWR 国网晓程载波路由模块基本情况2009年国网讨论终端方案时,以GDW698.42为蓝本进行设计,晓程公司同时在重庆启用表号上报功能、进行现场测试,于2010-2月测试完成。
2010年国网发布定稿的GDW376.2规范,公司将晓程路由模块方案根据国网新技术要求进行调整,包括硬件结构上、规约上的调整。
二者主要差异描述如下:差异项GDW698.42 GDW376.21插针距离强电、弱电插针间距离比GDW375的定义大2.54mm只在河南中标的II型终端中使用过部分,未推广在GDW375.2中附录 A.6.2本地载波通信模块外形结构和尺寸示意图中定义存档均以此为准2协议数据长度L字节L=1 L=23 规约版本号:AFN=03的F1 共9字节,见备注1 共8字节,见备注2缺少了一个“月”字节4 PC测试软件GDW698.42.exe GDW376.2.exe备注1:GDW698.42 中AFN=03的F1:厂商代码和版本信息数据单元格式见下表(出自标准协议\698.42规约载波modem程序设计方案V1.0 20090227.doc):数据内容数据格式字节数举例厂商代码ASCII 2 XC:晓程公司芯片代码【01=3201,06=3106】ASCII 2 06:3106版本日期日BCD 1 12:版本日期月BCD 1 03:版本日期年BCD 1 10:版本BCD 2 C1:N12规约,L=1字节12:V12备注2:GDW376.2 中AFN=03的F1:厂商代码和版本信息数据单元格式见下表(出自标准协议\Q/GDW 376.2-2009《电力用户用电信息采集系统通信协议:集中器本地通信模块接口协议》及编制说明.doc):数据内容数据格式字节数举例厂商代码ASCII 2 XC:晓程公司芯片代码【01=3201,06=3106】ASCII 2 01:3201版本日期日BCD 1 10:版本日期年BCD 1 10:版本BCD 2 C2:N12规约,L=2字节14:V14二GWR 国网晓程载波路由模块硬件演变2009年讨论GDW698.42方案时,晓程方案路由模块主要使用PL3106-64单芯片。
单相远程费控智能电能表(载波)使用说明书
本产品由计量芯片、高速数据处理器、实时时钟、数据接口等设备组成。在高速数据处理器的控制下,通过计量芯片准确获得电网运行各实时参数,并依据相应费率等要求对数据进行处理,其结果保存在数据存储器中,并随时向外部接口提供信息和进行数据交换,其原理框图如图1所示。
图1原理方框图
1.3
1.3.1
型号
DDZY719-A
3)IC卡"读卡失败"提示符
4) "请购电"剩余金额偏低时闪烁
5)继电器拉闸状态指示
6)透支状态指示
7)IC卡金额超过最大储值金额时的状态指示(囤积)
5
1)指示当前运行第"1、2、3、4"阶梯电价
2)指示当前费率状态(尖峰平谷)
3)" "指示当前使用第1、2套阶梯电价
3.2
电表具备1个显示按键,运行中具有2种显示状态:自动循显状态、按键显示状态。
2)时间、时段
3)阶梯电价、电能量1234
4)赊、欠电能量事件记录
5)剩余金额
6)常数、表号
2
数据显示及对应的单位符号
3
1)①②代表第1、2套时段
2)功率反向指示
3)电池欠压指示
4)红外、485通信中
5)载波通信中
6)允许编程状态指示
7)三次密码验证错误指示
4
1)IC卡"读卡中"提示符
2)IC卡"读卡成功"提示符
停电后数据保存时间:≥15年
1.3.4
脉冲输出常数
脉冲常数与规格有关,具体数值见电能表铭牌
脉冲输出宽度
80ms
1.3.5
外形尺寸
长×宽×厚=160mm×112mm×71mm
载波模块抄表操作手册-120815
3)我们以COM1为例,开始软件的操作,首先是端口的设置,设置参数为串口配置COM1、波特率9600、偶校验、数据位8、停止位1,如下图所示:
图表7
4)点击电表配置栏的添加按钮,输入电表地址和对应的电表协议,采集器地址为0,再点击添加,则电表信息配置完毕,如下图所示:
图表8
图表9
图表10
5)打开串口,点击测试栏的添加按钮,添加测试任务,设置如下图:
C灯——C相发送状态指示灯,绿色。
LINK灯——以太网状态指示灯,绿色。表示以太网口成功建立连接后,LINK灯常亮。
DATA灯——以太网数据指示灯,红色。以太网口上有数据交换时,DATA灯闪烁。
采集器状态灯定义:
图表3
电源灯——上电指示灯,绿色。采集器上电时灯亮,失电时灯灭。
告警灯——告警指示灯,红色。
测试物理拓扑图如下:
图表1
连接集中器和采集器(载波表)的电力线不能平行放置,应以垂直交叉的状态放置;
如上图所示,连接完毕后,三个采集器(或载波表)依次接A相、B相、C相电源,按以下步骤进行测试:
打开“国网信息采集集中器成品测试台”软件,测量点档案配置三个测量点,依次对应三个采集器下属的电表,举例如下图:
1)测试软件五次抄表成功率为100%;
2)采集器通信灯在抄表过程中按正常流程闪烁。
物理拓扑图如下:
图表4
如上图所示,连接完毕后,按以下步骤进行测试:
1)打开测试PC上的LME2980PLC测试软件,如下图所示:
图表5
2)然后按“我的电脑”的属性----硬件----设备管理器----端口的顺序依次打开,查看232串口线插在什么端口,如下图所示:
图表11
图表12
6)点击确定,则测试开始,如任务设置的5次抄表全部成功,则载波抄表正常,如下图所示:
力合微国网标准载波模块使用手册2.5
2 国网标准集中器载波模块 ..........................................................10
2.1 产品型号及外观.........................................................................................................10 2.2 技术特点.....................................................................................................................10 2.3 硬件接口.....................................................................................................................11
1.2.1 分布式路由机制特点.......................................................................................6 1.2.2 分布式路由流程...............................................................................................7 1.2.3 对实际业务应用...............................................................................................7 1.2.4 网络层提供特殊功能.......................................................................................8
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1、 裸板尺寸:66mx46mm(不含外壳) 2、 适应外壳:飞羚、全盛、正泰等(客户自选) 3、 引脚定义 通信模块弱电接口采用 2×6 双排插针、高度 11.5mm 作为连接件,图 1 为通信模块弱电 接口管脚定义示意图。
管脚编号 20 19 18 17 16 15
14 13 12、11
10、9
图 1 通信模块弱电接口示意图
表 1 采集器与通信模块弱电接口管脚定义说明
模块对应管 脚编号 9 10 11 12 13
14
信号类别
预留 预留 预留 信号 信号
信号
15
16 17、18
电源 信号 电源
19、20
电源
ห้องสมุดไป่ตู้
信号名称
信号方向 (针对模块)
说明
RESERVE
预留
RESERVE
I
预留
RESERVE
弥亚微电子-高性能电力载波芯片供应商 PM1GW211D 是基于弥亚微电子的 Mi200E 载波芯片设计的,符合国家电网电力用户用 电信息采集系统规范要求的高性能电力载波模块,适用于电力集抄系统和其他各种电力控制 系统。
一、 电气特性
1、 工作电压:7.5V-20V,最高电压 35V 2、 工作温度:-20℃~+70℃
电网中性线作为信号耦合接入端
三、 通信参数
1、 波特率:2400,偶校验 2、 载波频点:76.8KHz±16KHz 3、 上行规约:DLT645-2007
O
预留
/RST
I
复位输入(低电平有效)
RXD
I
通信模块接收(5V TTL 电平)
/SET
I
MAC 地址设置使能;低电平时,方可设 置载波模块 MAC 地址。
VDD
通信模块数字部分电源,由采集器提供。 电压:直流 5V±5%,电流:50mA。
TXD
O
通信模块的发送(5V TTL 电平)
VSS
通信地
VCC
弥亚微电子-高性能电力载波芯片供应商
弥亚微电子(上海)有限公司 Miartech (Shanghai) , Inc.
产品规格书
产品名称:国网单相载波模块 产品型号:PM1GW211D
电话:021-50271118 传真:021-51079511 地址:上海市浦东新区张衡路 290 号 4 号楼 3 层 网址:/
图 2 通信模块载波耦合接口示意图
表 2 采集器与载波通信模块耦合接口管脚定义说明
模块对应管 脚编号
信号 类别
信号名称
信号方向 (针对模块)
说明
7、8
载波
L
5、6、 3、4
空
空
1、2
载波
N
电网相线作为信号耦合接入端
空引脚,PCB 无焊盘设计,连接件对应 位置无插针,用于增加安全间距,提高绝 缘性能。
通信模块模拟电源,电压范围:+12V~ +15V,输出功率:1.5W。滤波电容放电 时间常数不小于 10 倍工频周期,总容量不 小于 2200μF)。
通信模块强电端子采用 2×4 双排插针高度 11.5mm 作为连接件,接口管脚排列如图 2 所示
弥亚微电子-高性能电力载波芯片供应商
管脚编号
1、2 3、4、 5、6 7、8
