电流互感器型号代码
互感器编码
宁光电流互感器型号的命名规则电流互感器型号的命名规则如下：1、CYX-B-110-19.5 互感器两固定孔的中心间距二次端引线的长度2、CYZ-B-110-19.5 互感器两固定孔的中心间距二次端引线的长度3、CYX-F-110-19.5 互感器两固定孔的中心间距二次端引线的长度4、CYZ-F-110-19.5 互感器两固定孔的中心间距二次端引线的长度5、Z Y -B -150-19 互感器两固定孔的中心间距二次端引线的长度二次端引线的长度7、互感器两固定孔的中心间距8、互感器两固定孔的中心间距9、Z Y -B -150-30.5 互感器两固定孔的中心间距二次端引线的长度10、Z Y -F -150-19 互感器两固定孔的中心间距二次端引线的长度二次端引线的长度12、Z Y -F -150-20 互感器两固定孔的中心间距二次端引线的长度外形尺寸为方形13、Z Y -F -150-21 互感器两固定孔的中心间距二次端引线的长度外形尺寸为方形直接安装、一次端为硬铜片连接14、Z Y -F -150-30.5 互感器两固定孔的中心间距二次端引线的长度直接安装、一次端为硬铜片连接15、Z X -B -150-19.5 互感器两固定孔的中心间距二次端引线的长度二次端引线的长度17、18、19、带磁环20、带磁环21、不带磁环22、不带磁环23、互感器两固定孔的中心间距二次端引线的长度简装直接安装、一次端为硬铜片连接24、Z Y -DJ -110-20 互感器两固定孔的中心间距二次端引线的长度抗直流分量，简装直接安装、一次端为硬铜片连接25、互感器两固定孔的中心间距二次端引线的长度抗直流分量，简装穿心式26、互感器两固定孔的中心间距二次端引线的长度抗直流分量，灌封穿心式备注：1、穿心式电流互感器软铜线的长度，其公差均为±3mm，其单位为mm。
2、穿心式电流互感器软铜线的长度不包括安装焊片的长度。
3、所有电流互感器二次端引线的长度，其公差均为±3mm，其单位为mm，线头要求剥出2~3mm并浸锡处理。
电流互感器的型号参数各代表什么
电流互感器的型号参数各代表什么悬赏分：10 - 离问题结束还有14 天23 小时LZZBJ9-10A2 600/5 0.2S/0.5/10P20 15/15/15VA请问以下参数各代表什么一LZZBJ9-10A2L电流互感器CurrenttransformerZ支柱式PosttypeZ浇注式CastingtypeB带保护级WityprotectiveclassJ加强型Reinforcedtype9设计序号DesignNumber10额定电压（kV）Highestvoltageforequipment(kV)A2结构代号Structurecode二600/5电流倍数比率三0.2S/0.5/10P20精度是0.2级10P20，后面的20就是准确限值系数。
10P20表示当一次电流是额定一次电流的20倍时，该绕组的复合误差≤±10%。
准确限值系数的意义就是在保证误差在±10%范围内时，一次电流不能超过额定电流的倍数.电压互感器中的根号3参数代表什么线电压是相电压的根号3倍5.1 额定一次电流标准值5.1.1 单电流比互感器额定一次电流的标准值为：10A，12.5A，15A，20A，25A，30A，40A，50A，60A，75A以及它们十进位倍数或小数，有下标线的是优先值（10A、15A、20A、30A、50A、75A）。
5.1.2 多电流比互感器额定一电流的最小值，采用5.1.1项所列的标准值。
5.2 额定二次电流标准值额定二次电流的标准值为1和5A。
注：对于角接的电流互感器来说，这些额定值除以√3亦是标准值。
选自《电流互感器》（GB1208-2006）要根据一次电流的大小选择电流互感器，一般要有30％的余量。
电流互感器选型首先电压等级与之一致。
第二，与负荷相对应，一般一次侧为额定负荷电流的1.3~1.5倍。
第三，精度的选择。
用于计费的一般精度选择高一些，如0.2级0.5级。
用于保护和指示的相对低一些，如3级。
110kv电流互感器回路编号规则
110kv电流互感器回路编号规则一、前言110kv电流互感器是电力系统中重要的电气设备，用于测量和监控电流。
为了方便管理和维护，对于110kv电流互感器回路编号需要进行规范和统一。
本文将就110kv电流互感器回路编号规则进行详细介绍。
二、110kv电流互感器回路编号规则1. 回路编号长度110kv电流互感器回路编号采用7位数，由数字和字母组成。
2. 回路地区代码110kv电流互感器回路编号的前两位数字表示所在地区代码，其中00为全国通用代码。
3. 回路类型代码110kv电流互感器回路编号的第三位表示回路类型代码，其中1表示主回路，2表示备用回路，3表示调度回路。
4. 回路设备代码110kv电流互感器回路编号的第四位表示回路设备代码，其中0表示电流互感器，1表示电压互感器。
5. 回路序号代码110kv电流互感器回路编号的后三位表示回路序号代码，从001开始递增，最大为999。
6. 示例以110kv电流互感器在北京市的主回路为例，其回路编号为“xxx”。
三、110kv电流互感器回路编号规则的意义1. 管理便利采用统一的回路编号规则，可以方便对110kv电流互感器进行管理和维护，及时了解设备的地区、类型和序号信息。
2. 数据处理回路编号规则的制定，可以方便进行数据处理和统计分析，为电力系统的运行提供有力支持。
3. 效率提升遵循统一的回路编号规则，可以提升110kv电流互感器维护和管理的效率，减少人为操作的错误。
四、结论110kv电流互感器回路编号规则的制定和遵守，对于电力系统的安全稳定运行具有重要意义。
通过规范的回路编号管理，可以提高设备管理的效率，保障电力系统的正常运行。
希望本文的介绍可以对110kv电流互感器回路编号规则有所帮助，也希望相关部门和单位能够严格执行相关规定，共同维护电力系统的安全稳定。
五、110kv电流互感器回路编号规则的执行1. 监督检查为了确保110kv电流互感器回路编号规则的执行，需要建立相应的监督检查机制。

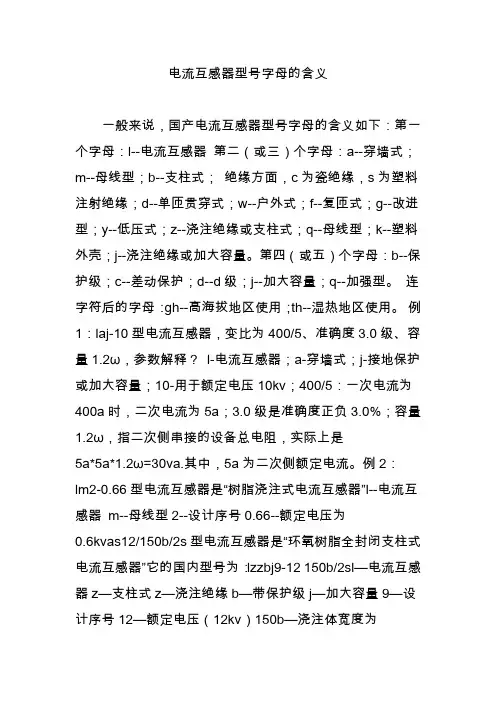

电流互感器型号字母的含义
电流互感器型号字母的含义一般来说，国产电流互感器型号字母的含义如下：第一个字母：l--电流互感器第二（或三）个字母：a--穿墙式；m--母线型；b--支柱式；绝缘方面，c为瓷绝缘，s为塑料注射绝缘；d--单匝贯穿式；w--户外式；f--复匝式；g--改进型；y--低压式；z--浇注绝缘或支柱式；q--母线型；k--塑料外壳；j--浇注绝缘或加大容量。
第四（或五）个字母：b--保护级；c--差动保护；d--d级；j--加大容量；q--加强型。
连字符后的字母：gh--高海拔地区使用；th--湿热地区使用。
例1：laj-10型电流互感器，变比为400/5、准确度3.0级、容量1.2ω，参数解释？l-电流互感器；a-穿墙式；j-接地保护或加大容量；10-用于额定电压10kv；400/5：一次电流为400a时，二次电流为5a；3.0级是准确度正负3.0%；容量1.2ω，指二次侧串接的设备总电阻，实际上是5a*5a*1.2ω=30va.其中，5a为二次侧额定电流。
例2：lm2-0.66型电流互感器是“树脂浇注式电流互感器”l--电流互感器m--母线型2--设计序号0.66--额定电压为0.6kvas12/150b/2s型电流互感器是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：lzzbj9-12 150b/2sl—电流互感器z—支柱式z—浇注绝缘b—带保护级j—加大容量9—设计序号12—额定电压（12kv）150b—浇注体宽度为150mm2s—热稳定电流时间as12/175b/2s型电流互感器也是“环氧树脂全封闭支柱式电流互感器” 它的国内型号为：lzzbj9-12 175b/2s与上面的区别在于它的浇注体宽度变为175mmlazbj-12型电流互感器是“穿墙式全封闭电流互感器”l—电流互感器a—穿墙式z--浇注绝缘b—带保护级j—加大容量12—额定电压（12kv）lmz-0.66 φ22~φ62是底座安装式圆形电流互感器，具有良好的绝缘性能与防潮性能，二次线接线端带铅封用塑料罩，具备较强的防窃电功能。

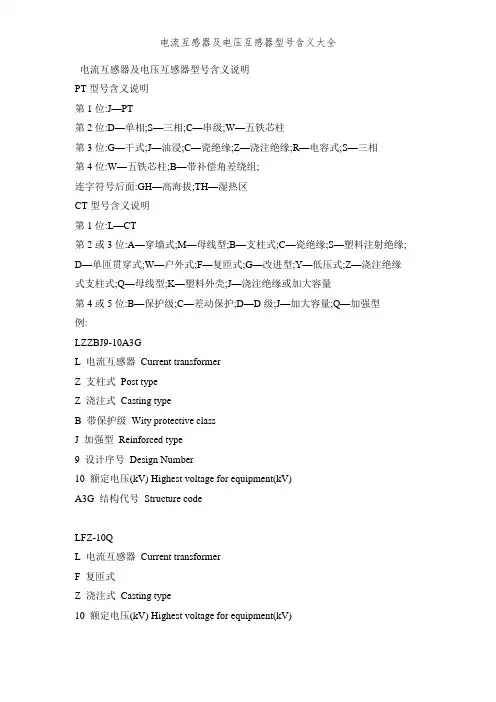

电流互感器及电压互感器型号含义大全
电流互感器及电压互感器型号含义说明PT型号含义说明第1位:J—PT第2位:D—单相;S—三相;C—串级;W—五铁芯柱第3位:G—干式;J—油浸;C—瓷绝缘;Z—浇注绝缘;R—电容式;S—三相第4位:W—五铁芯柱;B—带补偿角差绕组;连字符号后面:GH—高海拔;TH—湿热区CT型号含义说明第1位:L—CT第2或3位:A—穿墙式;M—母线型;B—支柱式;C—瓷绝缘;S—塑料注射绝缘; D—单匝贯穿式;W—户外式;F—复匝式;G—改进型;Y—低压式;Z—浇注绝缘式支柱式;Q—母线型;K—塑料外壳;J—浇注绝缘或加大容量第4或5位:B—保护级;C—差动保护;D—D级;J—加大容量;Q—加强型例:LZZBJ9-10A3GL 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting typeB 带保护级Wity protective classJ 加强型Reinforced type9 设计序号Design Number10 额定电压(kV) Highest voltage for equipment(kV)A3G 结构代号Structure codeLFZ-10QL 电流互感器Current transformerF 复匝式Z 浇注式Casting type10 额定电压(kV) Highest voltage for equipment(kV)LZZ-10L 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting type10 额定电压(kV) Highest voltage for equipment(kV)LDZB6-10Q 来源:L 电流互感器Current transformerD 单匝式Z 浇注式Casting typeB 带保护级Wity protective class6 设计序号Design Number10 额定电压(kV) Highest voltage for equipment(kV) Q 结构代号Structure codeLZZJ-10L 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting typeJ 加强型Reinforced type10 额定电压(kV) Highest voltage for equipment(kV)LFSQ-10QL 电流互感器Current transformerF 封闭式Hermetical typeS 手车式Handcart typeQ 加强型Reinforced type10 额定电压(kV) Highest voltage for equipment(kV)LCZ-35QL 电流互感器Current transformerC 手车式Handcart type 请登陆:输配电设备网浏览更多信息Z 浇注式Casting type35 额定电压(kV ) Highest voltage for equipment(kV)Q 结构代号Structure codeJDZ(X)10-3,6,10J 电压互感器Voltage transformerD 单相Single phaseZ 浇注式Casting typeX 带剩余电压绕组With residual voltage winding10 设计序号Design Number3,6,10 电压等级(kV) Voltage class(kV)JDZF7-10GYW1J 电压互感器Voltage transformerD 单相Single phaseZ 浇注式Casting typeF 带剩余电压绕组With residual voltage winding7 设计序号Design Number10 电压等级(kV) Voltage class(kV)GYW1 高原污秽Plateau DirtyLM2-06、05型电流互感器就是“树脂浇注式电流互感器”L--电流互感器M--母线型2--设计序号06--额定电压为0、6KV05--额定电压为0、5KVAS12/150b/2S型电流互感器就是“环氧树脂全封闭支柱式电流互感器”它的国内型号为:LZZBJ9-12150b/2SL—电流互感器Z—支柱式Z—浇注绝缘B—带保护级J—加大容量9—设计序号12—额定电压(12KV)150b—浇注体宽度为150mm2S—热稳定电流时间AS12/175b/2S型电流互感器也就是“环氧树脂全封闭支柱式电流互感器”它的国内型号为:LZZBJ9-12175b/2S与上面的区别在于它的浇注体宽度变为175mmLAZBJ-12型电流互感器就是“穿墙式全封闭电流互感器”L—电流互感器A—穿墙式Z--浇注绝缘B—带保护级J—加大容量12—额定电压(12KV)一般来说,国产电流互感器型号字母的含义如下:第一个字母:L--电流互感器第二(或三)个字母:A--穿墙式;M--母线型;B--支柱式;绝缘方面,C为瓷绝缘,S为塑料注射绝缘;D--单匝贯穿式;W--户外式;F--复匝式;G--改进型;Y--低压式;Z--浇注绝缘或支柱式;Q--母线型;K--塑料外壳;J--浇注绝缘或加大容量。
LZZBJ9-10电流互感器说明书
产品执行标准为GB 1208《电流互感器》。
型号及其含义
正常使用条件
安装场所:户内。
环境温度:最高气温40℃；最低气温-5℃；日平均气温不超过30℃。
大气条件:大气中无严重污秽。
技术参数
产品型号
额定一次电流
(A)
准确级组合
额定输出
(VA)
额定短时热电流
(kA/s)
额定动稳定电流
(kA/s)
LZZBJ9-10(C)
5
0.2/10P10
0.5/10P10
0.2/10P15
0.5/10P15
10/15
10/15
10/15
15/15
0.45
1
10
0.9
2
15
1.35
3
20
1.8
4
30
2.7
6
40
3.6
8
50
4.5
10
75
6.75
15
100
9
20
150
13.5
30
200
18
40
300
24.5
44
400
24.5
44
500
32
பைடு நூலகம்59
600
32
59
800
32
59
1000
45
110
额定二次电流: 5A或1A。
额定绝缘水平：12/42/75kV。
结构与特点
本型电流互感器为环氧树脂浇注全封闭结构，具有优良的绝缘性能和防潮能力。该产品轮廓清晰、外形美观且容易表面清洁。产品底板上有接地螺栓及供安装用的四个安装孔。
BH-0.66电流互感器
简介
BH-0.66电流互感器常见的型号表示
Ⅰ型表示圆孔即穿越电缆也可以穿越回流排，般作控用.
Ⅱ型(卧式方孔)可以穿越1-3块流排,一般做监控用
Ⅲ型方式方孔可以穿越1-3块流排,不仅觉被I、的点，还可以做供电系统计时能用0.2级，也可以在二次阻较大时使用，也可以跟电流继电器配套做保护
∮型（圆孔型）可以穿越大直径电缆，可在二次阻抗加大情况下使用没可以作零序电流互感器
BH-0.66电流互感器B表示封闭,H者表示电流互感器。
同于LMK1-0.66,SDH-0.66都是户内型，塑料外壳，全封闭电流互感器。
BH-0.66互感器可以其主要采用阻燃ABS工程塑料注塑而成其优点是生产效率很高外型美观，缺点就是比树脂浇注使用寿命短,导磁材料采用经退火处理的环形铁芯，以保证产品0.2或0.5级的精度；0.2S或0.5S级者采用超导磁材料，使产品能在一次电流1%-120%宽负荷下准确的计量电能。
一次为：P1、P2，二次为S1,S2当一次电流由P1流向P2时，二次电流由S1经外部回路流向S2即为减极性。
市场上一些厂家使用普通塑料来降低成本，上海互凌品质保证质量，做好每个产品。
参数
∙产品名称：
∙BH-0.66电流互感器
∙型号：
∙BH-0.66
本公司是一家具有多年成套配件生产历史，集开发、生产、销售为一体的专业化企业，是国家电流互感器、电压互感器、零序电流互感器、限流电抗器及放电线圈的主要生产厂家之一。
欢迎来电咨询订购。
地址：/BH-0.66-1.html。
电流互感器型号及主要参数
电流互感器型号及主要参数Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT电流互感器的型号由字母符号及数字组成，通常表示电流互感器绕组类型、绝缘种类、使用场所及电压等级等。
字母符号含义如下：第一位字母：L——电流互感器。
第二位字母：M——母线式(穿心式)；Q——线圈式；Y——低压式；D——单匝式；F——多匝式；A——穿墙式；R——装入式；C——瓷箱式。
第三位字母：K——塑料外壳式；Z——浇注式；W——户外式；G——改进型；C——瓷绝缘；P——中频。
第四位字母：B——过流保护；D——差动保护；J——接地保护或加大容量；S——速饱和；Q——加强型。
字母后面的数字一般表示使用电压等级。
例如：LMK－型，表示使用于额定电压500V及以下电路，塑料外壳的穿心式S级电流互感器。
LA－10型，表示使用于额定电压10k V电路的穿墙式电流互感器。
?电流互感器型号及主要参数一、电流互感器型号：第一字母：L—电流互感器第二字母：A—穿墙式；Z—支柱式；M—母线式；D—单匝贯穿式；V—结构倒置式；J—零序接地检测用；W—抗污秽；R—绕组裸露式第三字母：Z—环氧树脂浇注式；C—瓷绝缘；Q—气体绝缘介质；W—与微机保护专用第四数字：B—带保护级；C—差动保护；D—D级；Q—加强型；J—加强型ZG第五数字：电压等级产品序号二、主要技术术要求额定容量：额定二次电流通过二次额定负荷时所消耗的视在功率。
额定容量可以用视在功率表示，也可以用二次额定负荷阻抗Ω表示。
一次额定电流：允许通过电流互感器一次绕组的用电负荷电流。
用于电力系统的电流互感器一次额定电流为5～25000A，用于试验设备的精密电流互感器为～50000A。
电流互感器可在一次额定电流下长期运行，负荷电流超过额定电流值时叫做过负荷，电流互感器长期过负荷运行，会烧坏绕组或减少使用寿命。
二次额定电流：允许通过电流互感器二次绕组的一次感应电流。
10kV电流互感器型号含义
电流互感器型号代表什么意思LM2-06.05型AS12/1506/2S型AS2/1756/2S型LAZBJ-12型回答：LM2-06.05型电流互感器是“树脂浇注式电流互感器”L--电流互感器M--母线型2--设计序号06--额定电压为0.6KV05--额定电压为0.5KVAS12/150b/2S型电流互感器是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12 150b/2SL—电流互感器Z—支柱式Z—浇注绝缘B—带保护级J—加大容量9—设计序号12—额定电压（12KV）150b—浇注体宽度为150mm2S—热稳定电流时间AS12/175b/2S型电流互感器也是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12 175b/2S与上面的区别在于它的浇注体宽度变为175mmLAZBJ-12型电流互感器是“穿墙式全封闭电流互感器”L—电流互感器A—穿墙式Z--浇注绝缘B—带保护级J—加大容量12—额定电压（12KV）一般来说，国产电流互感器型号字母的含义如下：第一个字母：。
L--电流互感器第二（或三）个字母：A--穿墙式；M--母线型；B--支柱式；绝缘方面，C为瓷绝缘，S为塑料注射绝缘；D--单匝贯穿式；W--户外式；F--复匝式；G--改进型；Y--低压式；Z--浇注绝缘或支柱式；Q--母线型；K--塑料外壳；J--浇注绝缘或加大容量。
第四（或五）个字母：B--保护级；C--差动保护；D--D级；J--加大容量；Q--加强型。
连字符后的字母：GH--高海拔地区使用；TH--湿热地区使用。
选择电流互感器的动稳定和短时热电流的方法一、概述选择电流互感器的动稳定和短时热电流的方法2007-09-07 15:20随着我国的电力系统的传输容量越来越大，系统的短路容量快速增加。
以10kV系统为例，短路容量从以前的几千安增大到了几十千安。
我国以前生产的电流互感器的额定动稳定电流和额定短时热电流（以下简称动稳定电流和短时热电流）是按照当时电力系统短路容量设计的，其值都比较小，目前，这种变化给电力系统的安全运行带来的隐患没有引起有关人员的高度注意，更没有及时对运行中的电流互感器的动、短时热稳定电流进行校核，及时更好不满足要求的电流互感器，各电网经常发生电流互感器的爆炸事故，造成不必要的损失。
电流互感器型号含义之欧阳引擎创编
电流互感器型号含义欧阳引擎（2021.01.01）电流互感器型号：(d%h1E(K M 第一字母：L—电流互感器Q1M y#V n i L:q.W0q第二字母：A—穿墙式；Z—支柱式；M—母线式；D—单匝贯穿式；V—结构倒置式；J—零序接地检测用；W—抗污秽；R—绕组裸露式I n n(J ^/j K C"q 第三字母：Z—环氧树脂浇注式；C—瓷绝缘；Q—气体绝缘介质；W—与微机保护专用 E L7e*M9^%L 第四数字：B—带保护级；C—差动保护；D—D级；Q—加强型；J—加强型V ?} ~)w0d ] ~ 第五数字：电压等级产品序号LZZBJ910A3GL 电流互感器 Current transformer Z 支柱式 Post type Z 浇注式 Casting type B 带保护级 Wity protective class J 加强型 Reinforced type9 设计序号 Design Number10 额定电压（kV） Highest voltage for equipment(kV)A3G 结构代号 Structure codeLFZ10QL 电流互感器 Current transformer F 复匝式Z 浇注式 Casting type 10 额定电压（kV） Highest voltage for equipment(kV) Q 结构代号 Structure codeLZZ10L 电流互感器 Current transformer Z 支柱式 Post type Z 浇注式 Casting type10 额定电压（kV） Highest voltage for equipment(kV)LMZB710GYW1L 电流互感器 Current transformer M 母线式 Busbar type Z 浇注式 Casting typeB 带保护级 Wity protective class7 设计序号 Design Number 10 额定电压（kV） Highest voltage for equipment(kV)GYW1 高原污秽 Plateau DirtyLDZB610QL 电流互感器 Current transformer D 单匝式Z 浇注式 Casting typeB 带保护级 Wity protective class6 设计序号 Design Number 10 额定电压（kV） Highest voltage for equipment(kV) Q 结构代号 Structure code LDJ210L 电流互感器 Current transformer D 带触头盒J 加强型 Reinforced type 6 设计序号 Design Number 10 额定电压（kV） Highest voltage for equipment(kV)LZZJ10L 电流互感器 Current transformer Z 支柱式 Post type Z 浇注式 Casting type J 加强型 Reinforced type10 额定电压（kV） Highest voltage for equipment(kV)LFSQ10QL 电流互感器 Current transformer F 封闭式 Hermetical type S 手车式 Handcart type Q 加强型 Reinforced type 10 额定电压（kV） Highest voltage for equipment(kV) Q 结构代号 Structure codeLCZ35QL 电流互感器 Current transformer C 手车式 Handcart type Z 浇注式 Casting type 35 额定电压（kV ） Highest voltage for equipment(kV) Q 结构代号 Structure codeJDZ(X)3,6,10J 电压互感器 V oltage transformer D 单相 Single phase Z 浇注式 Casting type X 带剩余电压绕组 With residual voltage winding3,6,10 电压等级（kV） V oltage class(kV)JDZ(X)103,6,10J 电压互感器 V oltage transformer D 单相 Single phase Z 浇注式 Casting type X 带剩余电压绕组 With residual voltage winding 10 设计序号 Design Number 3,6,10 电压等级（kV） V oltage class(kV)JDZF710GYW1J 电压互感器 V oltage transformer D 单相 Single phase Z 浇注式 Casting typeF 带剩余电压绕组 With residual voltage winding7 设计序号 Design Number 10 电压等级（kV） V oltage class(kV) GYW1 高原污秽 Plateau Dirty。
互感器代号含义
互感器型号字母含义互感器, 型号, 字母, 含义一、电流互感器型号LCZ-35QL 电流互感器 Current transformerC 手车式Handcart typeZ 浇注式Casting type35 额定电压（kV） Highest voltage for equipment(kV) Q 结构代号 Structure codeLDZB6-10QL 电流互感器 Current transformerD 单匝式Z 浇注式Casting typeB 带保护级Wity protective class6 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV)Q 结构代号Structure codeLDJ2-10L 电流互感器 Current transformerD 带触头盒J 加强型Reinforced type6 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV)LFSQ-10QL 电流互感器Current transformerF 封闭式 Hermetical typeS 手车式 Handcart typeQ 加强型 Reinforced type10 额定电压（kV）Highest voltage for equipment(kV)Q 结构代号Structure codeLMZJ1-0.5L：电流互感器；M：母线式；Z：树脂浇注；J：加大容量；1：设计序号；0.5：额定电压500VLMZB7-10GYW1L 电流互感器 Current transformerM 母线式Busbar typeZ 浇注式Casting typeB 带保护级Wity protective class7 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV) GYW1 高原污秽 Plateau DirtyLXK-φ120LX——电缆型K——开合式120——内径LZZJ-10L 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting typeJ 加强型Reinforced type 10 额定电压（kV） Highest voltage for equipment(kV)LZZBJ9-10L 电流互感器Z 支柱式Z 浇注式B 带保护级J 加强型9 设计序号10 额定电压（kV）二、电压互感器型号JDZ(X)-3,6,10J 电压互感器Voltage transformerD 单相 Single phase Z 浇注式Casting typeX 带剩余电压绕组 With residual voltage winding 3,6,10 电压等级（kV） Voltage class(kV)JDZ(X)10-3,6,10J 电压互感器Voltage transformerD 单相 Single phase Z 浇注式Casting typeX 带剩余电压绕组 With residual voltage winding10 设计序号 Design Number3,6,10 电压等级（kV） Voltage class(kV)JDZF7-10GYW1J 电压互感器Voltage transformerD 单相 Single phase Z 浇注式Casting typeF 带剩余电压绕组 With residual voltage winding7 设计序号 Design Number10 电压等级（kV） Voltage class(kV)GYW1 高原污秽 Plateau DirtyJSZV-6RJ 电压互感器S 三相Z 绕注式V V形接法6 额定电压kVR 带熔断器JDZXF14-6J 电压互感器D 单相Z 绕注式X 带剩余电压绕组F 带三个二次绕组14 设计序号6 额定电压kVJSJV-10QJ 电压互感器S 三相J 油式绝缘V “V”式接线10 电压电压（kV）Q 全工况JSZW-10J 电压互感器S 三相Z 浇注式W 五注铁心10 电压电压（kV）PT: plential transformervoltage transformerCT: current transformer电力电缆各型号中符号含义电力电缆各型号中符号含义 35KV 交联聚乙烯绝缘低卤及无卤阻燃、耐火电力电缆型号及名称1)型号用字母及数字含义：NH——通过GB12666.6类耐火试验；ZR——通过GB12666.5类成束燃烧试验；B——低卤（型号末位）；C——无卤低烟（型号末位）；YJ——交联聚乙烯绝缘；V——低卤阻燃聚氯乙烯护套或衬层；S——无卤阻燃热塑性聚烯烃护套或衬层；22——钢带铠装低卤阻燃聚氯乙烯外护套；24——钢带铠装无卤阻燃热塑性聚烯烃外护套。
电流互感器型号含义
电流互感器型号含义
电流互感器的种类很多，具体可以按照用途、结构形式、绝缘形式及一次绕组的形式来分类。
照常，型号用横列拼音字母及数字表达，各部位字母含义见表：
表电流互感器型号字母含义
电流互感器型号含义
电流互感器型号：
第一字母：L—电流互感器
第二字母：A—穿墙式；Z—支柱式；M—母线式；D—单匝贯穿式；V—结构倒置式；J—零序接地检测用；W—抗污秽；R—绕组裸露式
第三字母：Z—环氧树脂浇注式；C—瓷绝缘；Q—气体绝缘介质；W—与微机保护专用
第四数字：B—带保护级；C—差动保护；D—D级；Q—加强型；J—加强型
第五数字：电压等级产品序号
LZZBJ71-10型电流互感器就是L：电流互感器 Z：支柱式 Z：浇注式 B：带保护级 J：加强形 71：设计序号 10：电压等级。
LZZBJ9-35电流互感器
LZZBJ9-35电流互感器适用于额定频率为50Hz或60Hz、额定电压为35kV的电力系统中，作电能计量、电流测量和继电保护用。
安装场所: 户内。
环境温度: 最高气温40℃；最低气温-5℃；日平均气温不超过30℃。
大气条件: 大气中无严重污秽。
额定二次电流: 5A或1A。
额定绝缘水平：40.5/95/185kV。
本型电流互感器为环氧树脂浇注全封闭结构，具有优良的绝缘性能和防潮能力。
该产品轮廓清晰、外形美观，并容易做到表面清洁。
二次接线处装有接线盒，接线盒正面和侧面各有一个孔与出线端配合供引出接线用，安全可靠。
产品底板上有接地螺栓和铭牌及供安装用的四个安装孔。
订货须知
订货时请提供以下参数：
产品型号。
额定电流比A。
准确级组合及额定输出VA。
环境海拔高度m。
注:用户如有特殊要求可与我公司协商确定。
电流互感器及电压互感器型号含义大全
电流互感器及电压互感器型号含义说明PT型号含义说明第1位:J—PT第2位：D—单相；S—三相；C—串级；W—五铁芯柱第3位:G-干式;J—油浸；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相第4位：W—五铁芯柱；B—带补偿角差绕组；连字符号后面：GH—高海拔；TH—湿热区CT型号含义说明第1位：L-CT第2或3位：A-穿墙式;M—母线型;B—支柱式;C-瓷绝缘；S-塑料注射绝缘；D—单匝贯穿式；W-户外式;F—复匝式；G—改进型;Y—低压式;Z—浇注绝缘式支柱式;Q—母线型；K-塑料外壳；J—浇注绝缘或加大容量第4或5位:B—保护级；C—差动保护;D-D级；J-加大容量;Q—加强型例:LZZBJ9-10A3GL 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting typeB 带保护级Wity protective classJ 加强型Reinforced type9 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV)A3G 结构代号Structure codeLFZ—10QL 电流互感器Current transformerF 复匝式Z 浇注式Casting type10 额定电压（kV）Highest voltage for equipment(kV）LZZ—10L 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting type10 额定电压（kV) Highest voltage for equipment（kV）LDZB6-10Q 来源:L 电流互感器Current transformerD 单匝式Z 浇注式Casting typeB 带保护级Wity protective class6 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV)Q 结构代号Structure codeLZZJ-10L 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting typeJ 加强型Reinforced type10 额定电压(kV）Highest voltage for equipment（kV）LFSQ-10QL 电流互感器Current transformerF 封闭式Hermetical typeS 手车式Handcart typeQ 加强型Reinforced type10 额定电压（kV）Highest voltage for equipment（kV）LCZ-35QL 电流互感器Current transformerC 手车式Handcart type 请登陆：输配电设备网浏览更多信息Z 浇注式Casting type35 额定电压（kV ) Highest voltage for equipment（kV)Q 结构代号Structure codeJDZ（X）10-3,6，10J 电压互感器Voltage transformerD 单相Single phaseZ 浇注式Casting typeX 带剩余电压绕组With residual voltage winding10 设计序号Design Number3,6,10 电压等级（kV）Voltage class（kV）JDZF7—10GYW1J 电压互感器Voltage transformerD 单相Single phaseZ 浇注式Casting typeF 带剩余电压绕组With residual voltage winding7 设计序号Design Number10 电压等级（kV) Voltage class（kV）GYW1 高原污秽Plateau DirtyLM2-06。
互感器型号含义
电流互感器的型号由字母符号及数字组成,通常表示电流互感器绕组类型、绝缘种类、使用场所及电压等级等。
字母符号含义如下:第一位字母:L ——电流互感器。
第二位字母:M ——母线式 (穿心式 ; Q ——线圈式; Y ——低压式; D ——单匝式; F ——多匝式; A ——穿墙式; R ——装入式; C ——瓷箱式。
第三位字母:K ——塑料外壳式; Z ——浇注式; W ——户外式; G ——改进型;C ——瓷绝缘; P ——中频。
第四位字母:B ——过流保护;D ——差动保护; J ——接地保护或加大容量; S ——速饱和; Q ——加强型。
字母后面的数字一般表示使用电压等级。
LMK-0.66表示电压等级为 660V 的穿心式、塑料外壳式电流互感器LMZ-0.66表示电压等级为 660V 的穿心式、浇注式电流互感器BH-0.66采用不同的命名方式, B 表示塑壳密封式, H 表示电流互感器。
. 电流互感器及电压互感器型号含义说明PT 型号含义说明第 1位:J — PT第 2位:D —单相; S —三相; C —串级; W —五铁芯柱第 3位:G —干式; J —油浸; C —瓷绝缘; Z —浇注绝缘; R —电容式; S —三相第 4位:W —五铁芯柱; B —带补偿角差绕组;连字符号后面:GH —高海拔; TH —湿热区CT 型号含义说明第 1位:L — CT第 2或 3位:A —穿墙式; M —母线型; B —支柱式; C —瓷绝缘; S —塑料注射绝缘;D —单匝贯穿式; W —户外式; F —复匝式; G —改进型; Y —低压式; Z —浇注绝缘式支柱式; Q —母线型; K —塑料外壳; J —浇注绝缘或加大容量第 4或 5位:B —保护级; C —差动保护; D — D 级; J —加大容量; Q —加强型例:LZZBJ9-10A3GL 电流互感器 Current transformerZ 支柱式 Post typeZ 浇注式 Casting typeB 带保护级 Wity protective classJ 加强型 Reinforced type9 设计序号 Design Number10 额定电压(kV Highest voltage for equipment(kVA3G 结构代号 Structure codeLFZ-10QL 电流互感器 Current transformerF 复匝式Z 浇注式 Casting type10 额定电压(kV Highest voltage for equipment(kVQ 结构代号 Structure codeLZZ-10L 电流互感器 Current transformerZ 支柱式 Post typeZ 浇注式 Casting type10 额定电压(kV Highest voltage for equipment(kVLMZB7-10GYW1L 电流互感器 Current transformerM 母线式 Busbar typeZ 浇注式 Casting typeB 带保护级 Wity protective class7 设计序号 Design Number10 额定电压(kV Highest voltage for equipment(kV GYW1 高原污秽 Plateau Dirty LDZB6-10Q 来源 :L 电流互感器 Current transformerD 单匝式Z 浇注式 Casting typeB 带保护级 Wity protective class6 设计序号 Design Number10 额定电压(kV Highest voltage for equipment(kV Q 结构代号 Structure code LDJ2-10L 电流互感器 Current transformerD 带触头盒J 加强型 Reinforced type6 设计序号 Design Number10 额定电压(kV Highest voltage for equipment(kVLZZJ-10L 电流互感器 Current transformerZ 支柱式 Post typeZ 浇注式 Casting typeJ 加强型 Reinforced type10 额定电压(kV Highest voltage for equipment(kVLFSQ-10QL 电流互感器 Current transformerF 封闭式 Hermetical typeS 手车式 Handcart typeQ 加强型 Reinforced type10 额定电压(kV Highest voltage for equipment(kV Q 结构代号 Structure codeLCZ-35QL 电流互感器 Current transformerC 手车式 Handcart type 请登陆 :输配电设备网浏览更多信息 Z 浇注式 Casting type35 额定电压(kV Highest voltage for equipment(kVQ 结构代号 Structure codeJDZ(X-3,6,10J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 Casting typeX 带剩余电压绕组 With residual voltage winding 3,6,10 电压等级(kV Voltage class(kVJDZ(X10-3,6,10J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 Casting typeX 带剩余电压绕组 With residual voltage winding 10 设计序号 Design Number3,6,10 电压等级(kV Voltage class(kVJDZF7-10GYW1J 电压互感器 Voltage transformerD 单相 Single phaseZ 浇注式 Casting typeF 带剩余电压绕组 With residual voltage winding 7 设计序号 Design Number10 电压等级(kV Voltage class(kVGYW1 高原污秽 Plateau DirtyLM2-06.05型电流互感器是“ 树脂浇注式电流互感器”L--电流互感器M--母线型2--设计序号06--额定电压为 0.6KV05--额定电压为 0.5KVAS12/150b/2S型电流互感器是“ 环氧树脂全封闭支柱式电流互感器” 它的国内型号为:LZZBJ9-12150b/2SL —电流互感器Z —支柱式Z —浇注绝缘B —带保护级J —加大容量9—设计序号12—额定电压(12KV150b —浇注体宽度为 150mm2S —热稳定电流时间AS12/175b/2S型电流互感器也是“ 环氧树脂全封闭支柱式电流互感器” 它的国内型号为:LZZBJ9-12175b/2S与上面的区别在于它的浇注体宽度变为 175mmLAZBJ-12型电流互感器是“ 穿墙式全封闭电流互感器”L —电流互感器A —穿墙式Z--浇注绝缘B —带保护级J —加大容量12—额定电压(12KV一般来说,国产电流互感器型号字母的含义如下:第一个字母:L--电流互感器第二(或三个字母:A--穿墙式; M--母线型; B--支柱式;绝缘方面, C 为瓷绝缘, S 为塑料注射绝缘; D--单匝贯穿式; W--户外式; F--复匝式; G--改进型; Y--低压式; Z--浇注绝缘或支柱式; Q--母线型; K--塑料外壳; J--浇注绝缘或加大容量。
电流互感器及电压互感器型号含义说明
电流互感器及电压互感器型号含义说明2010-12-15 18:02:05 阅读72 评论0 字号：大中小订阅PT型号含义说明第1位：J—PT第2位：D—单相；S—三相；C—串级；W—五铁芯柱第3位：G—干式；J—油浸；C—瓷绝缘；Z—浇注绝缘；R—电容式；S—三相第4位：W—五铁芯柱；B—带补偿角差绕组；连字符号后面：GH—高海拔；TH—湿热区CT型号含义说明第1位：L—CT第2或3位：A—穿墙式；M—母线型；B—支柱式；C—瓷绝缘；S—塑料注射绝缘；D—单匝贯穿式；W—户外式；F—复匝式；G—改进型；Y—低压式；Z—浇注绝缘式支柱式；Q—母线型；K—塑料外壳；J—浇注绝缘或加大容量第4或5位：B—保护级；C—差动保护；D—D级；J—加大容量；Q—加强型例：LZZBJ9-10A3GL 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting typeB 带保护级Wity protective classJ 加强型Reinforced type9 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV)A3G 结构代号Structure codeLFZ-10QL 电流互感器Current transformerF 复匝式Z 浇注式Casting type10 额定电压（kV）Highest voltage for equipment(kV)Q 结构代号Structure codeLZZ-10L 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting type10 额定电压（kV）Highest voltage for equipment(kV)LMZB7-10GYW1L 电流互感器Current transformerM 母线式Busbar typeZ 浇注式Casting typeB 带保护级Wity protective class7 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV)GYW1 高原污秽Plateau DirtyLDZB6-10Q 来源:L 电流互感器Current transformerD 单匝式Z 浇注式Casting typeB 带保护级Wity protective class6 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV)Q 结构代号Structure codeLDJ2-10L 电流互感器Current transformerD 带触头盒J 加强型Reinforced type6 设计序号Design Number10 额定电压（kV）Highest voltage for equipment(kV)LZZJ-10L 电流互感器Current transformerZ 支柱式Post typeZ 浇注式Casting typeJ 加强型Reinforced type10 额定电压（kV）Highest voltage for equipment(kV)LFSQ-10QL 电流互感器Current transformerF 封闭式Hermetical typeS 手车式Handcart typeQ 加强型Reinforced type10 额定电压（kV）Highest voltage for equipment(kV)Q 结构代号Structure codeLCZ-35QL 电流互感器Current transformerC 手车式Handcart type 请登陆:输配电设备网浏览更多信息Z 浇注式Casting type35 额定电压（kV ）Highest voltage for equipment(kV)Q 结构代号Structure codeJDZ(X)-3,6,10J 电压互感器Voltage transformerD 单相Single phaseZ 浇注式Casting typeX 带剩余电压绕组With residual voltage winding3,6,10 电压等级（kV）Voltage class(kV)JDZ(X)10-3,6,10J 电压互感器Voltage transformerD 单相Single phaseZ 浇注式Casting typeX 带剩余电压绕组With residual voltage winding10 设计序号Design Number3,6,10 电压等级（kV）Voltage class(kV)JDZF7-10GYW1J 电压互感器Voltage transformerD 单相Single phaseZ 浇注式Casting typeF 带剩余电压绕组With residual voltage winding7 设计序号Design Number10 电压等级（kV）Voltage class(kV)GYW1 高原污秽Plateau DirtyLM2-06.05型电流互感器是“树脂浇注式电流互感器”L--电流互感器M--母线型2--设计序号06--额定电压为0.6KV05--额定电压为0.5KVAS12/150b/2S型电流互感器是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12150b/2SL—电流互感器Z—支柱式Z—浇注绝缘B—带保护级J—加大容量9—设计序号12—额定电压（12KV）150b—浇注体宽度为150mm2S—热稳定电流时间AS12/175b/2S型电流互感器也是“环氧树脂全封闭支柱式电流互感器”它的国内型号为：LZZBJ9-12175b/2S与上面的区别在于它的浇注体宽度变为175mmLAZBJ-12型电流互感器是“穿墙式全封闭电流互感器”L—电流互感器A—穿墙式Z--浇注绝缘B—带保护级J—加大容量12—额定电压（12KV）一般来说，国产电流互感器型号字母的含义如下：第一个字母：L--电流互感器第二（或三）个字母：A--穿墙式；M--母线型；B--支柱式；绝缘方面，C为瓷绝缘，S为塑料注射绝缘；D--单匝贯穿式；W--户外式；F--复匝式；G--改进型；Y--低压式；Z--浇注绝缘或支柱式；Q--母线型；K--塑料外壳；J--浇注绝缘或加大容量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流互感器型号代码通常由五部分组成，各部分含义如下：
①第一字母：L表示电流互感器
②第二字母：A表示穿墙式;Z表示支柱式;M表示母线式;D表示单匝贯穿式;V表示结构倒置式;J表示零序接地检测用;W表示抗污秽;R表示绕组裸露式;
③第三字母：Z表示环氧树脂浇注式;C表示瓷绝缘;Q表示气体绝缘介质;W表示与微机保护专用;
④第四数字：B表示带保护级;C表示差动保护;D表示D级;Q表示加强型;J表示加强型;
⑤第五数字：电压等级产品序号。
比如你提问的LZZBJ9-10A3G这个型号的各部分含义为：L表示电流互感器，Z表示支柱式，Z表示浇筑式，B表示带保护等级，J表示加强型，9表示设计序号，10表示额定电压(kv)，A3G结构代号。
