电气工程设计方案
电气工程组织设计方案
电气工程组织设计方案1. 项目概述本方案为某新建工业园区的电气工程组织设计方案。
该工业园区包括厂房、办公楼、停车场等，总用地面积10000平方米。
本方案旨在为该工业园区提供稳定、高效和安全的电气供应，并综合考虑建设和维护成本，优化设计和合理布局。
2. 总体设计原则（1）可靠性原则：电气工程方案应保证供电系统的可靠性和稳定性，以确保设备正常运行和生产生活秩序。
（2）节能性原则：采用先进的节能技术和设备，尽可能减少能耗，降低生产成本。
（3）安全性原则：符合国家电气安全标准，采取必要的安全措施，确保电气设备的安全运行。
（4）可维护性原则：设计合理，便于设备维护和管理，延长设备使用寿命，降低维护成本。
3. 电气系统设计（1）供电系统设计考虑到工业园区的用电需求，供电系统应设计为双回路供电，确保备用电源能够及时切换。
主要采用城市市电供电，同时设置柴油发电机组作为备用电源。
备用电源与市电通过ATS自动切换装置相连，一旦市电中断，备用电源能够自动投入。
另外，在主变压器中设置干式变压器和油浸式变压器，以备不同用电场所的不同需求。
（2）照明系统设计采用LED照明设备以降低能耗，同时配备智能照明控制系统，能够根据不同时间段和用电需求自动调整照明强度。
（3）配电系统设计为了满足不同用电设备的需求，配电系统应设置多个配电箱，并根据不同设备的用电需求分别设置分支线路。
（4）接地系统设计考虑到安全因素，应设计合理的接地系统以确保电气设备的安全运行。
（5）电气设备选择为了保证供电系统的可靠性和稳定性，应选择高品质的电气设备，如变频器、空气开关、断路器等。
4. 安全控制系统设计（1）消防安全系统园区内应设置独立的消防用电系统，并配置消防维护设备，如消防水泵、消防喷淋系统等。
（2）环境安全系统应设置环境监控系统，监测园区内的空气质量、温度、湿度等环境指标，保证员工的工作环境良好。
（3）设备安全系统设置设备监控系统，对生产设备进行实时监测，一旦发现异常情况，及时报警并采取相应措施。
学校电气工程设计方案范文
学校电气工程设计方案一、项目背景随着我国教育事业的蓬勃发展，学校建设成为了国家基础设施建设的重点之一。
电气工程作为学校基础设施的重要组成部分，其设计合理性、安全性、经济性和环保性直接影响到学校的正常运行和师生的生活质量。
因此，为了满足学校教育教学需求，提高学校电气系统的运行效率和安全性，本项目将进行学校电气工程设计。
二、设计原则1. 符合国家及行业标准：严格按照国家及行业相关标准进行设计，确保电气工程的安全性、可靠性和先进性。
2. 满足实际需求：充分考虑学校的实际需求，确保电气工程设计合理、经济、实用。
3. 高效节能：注重电气设备的选择和配置，提高能源利用效率，降低能耗。
4. 智能化管理：结合现代信息技术，实现电气设备的智能化管理，提高运行效率。
5. 环保可持续发展：在设计过程中，充分考虑环保因素，选用绿色、环保的电气设备及材料，符合可持续发展理念。
三、设计内容1. 电气供电系统：包括高压配电柜、低压配电柜、变压器等设备的选型、配置和布局，确保供电系统的安全、稳定、可靠。
2. 电气照明系统：包括教室、宿舍、办公楼等区域的照明设计，合理选择照明设备，提高照明效果，降低能耗。
3. 电气保护系统：包括过载保护、短路保护、漏电保护等，确保电气设备的安全运行。
4. 电气控制系统：包括自动控制系统、远程监控系统等，实现电气设备的智能化管理。
5. 电气通信系统：包括电话、网络、广播等通信设备的布局和配置，满足学校的通信需求。
6. 电气接地系统：确保电气设备的安全接地，降低故障风险。
7. 电气防雷系统：设计合理的防雷措施，保护电气设备免受雷击。
四、设计方案1. 供电系统：采用双回路供电方式，确保一路电源故障时，另一路能正常供电。
高压配电柜、低压配电柜及变压器等设备选型应满足学校正常运行负荷需求，并留有一定的扩展空间。
2. 照明系统：根据不同区域的实际需求，选用合适的照明设备，采用智能照明控制系统，实现照明设备的远程控制和节能管理。
电气改造工程设计方案范本
电气改造工程设计方案范本一、前言电气改造工程是指在现有建筑物中对电气设备进行改造和升级，以提高电气系统的安全性、可靠性和能效。
本文旨在针对某建筑物的电气改造工程进行设计方案的编制，包括改造的目的、范围、流程、技术要求等内容，以期为该工程的实施提供可行性的指导。
二、项目概况1.1 项目名称：某建筑物电气改造工程1.2 项目背景：该建筑物建成于20年前，电气设备老化严重，存在安全隐患和能效低下的问题，需要进行全面的电气改造。
1.3 项目地点：某市某区某街道某号1.4 项目业主：某建筑物业主1.5 项目设计单位：某电气设计公司三、改造目标2.1 提高电气系统的安全性和可靠性，消除安全隐患。
2.2 提高电气系统的能效，降低用电成本。
2.3 符合国家相关标准和规范的要求。
2.4 实施方案合理，施工周期短。
四、改造范围3.1 更换主配电柜及相关设备，更新配电线路。
3.2 更换照明系统，采用节能照明设备。
3.3 更新弱电系统，包括通信、监控、安防等设备。
3.4 更新建筑物内部插座、开关等电气设备。
3.5 更新建筑物外部照明设备。
3.6 完善接地系统，提高电气系统的接地性能。
五、设计流程4.1 初步调研：对建筑物的现状进行全面的调研，了解电气设备的使用情况和问题所在。
4.2 方案设计：根据初步调研结果，设计出电气改造的整体方案，并明确改造的范围和内容。
4.3 技术论证：对设计方案进行技术论证，确保改造方案的可行性和合理性。
4.4 施工图纸编制：根据设计方案，编制出详细的施工图纸，包括电气布置图、配电线路图、照明系统图、弱电系统图等。
4.5 施工单位选择：按照设计单位的指导，选择合适的施工单位进行电气改造工程的实施。
4.6 施工管理：在施工期间，对施工进度和质量进行严格的管理和监督，确保改造工程的顺利进行。
4.7 改造验收：在改造工程结束后，对改造的结果进行验收，确保改造的质量和安全性达到规定的标准。
六、技术要求5.1 电气设备的选择：选择符合国家相关标准和规范的电气设备，确保设备的质量和安全性。
厂房电气工程方案
厂房电气工程方案一、项目概况本项目为某某公司新建厂房电气工程，占地面积10000平方米，建筑面积6000平方米，包括车间、办公楼、库房及停车场等，周边环境无高压电力线路、无雨水倒灌及无辐射源等干扰。
二、电气系统设计1. 供电系统本项目的供电方式为供电点近，选用市电作为主要电源。
供电电压等级为380V/220V三相四线制。
电气主线采用双回路供电设计，保障主要设备的运行。
2. 配电系统本项目将分别设置两个配电房，根据各自负荷情况分别设置主配电柜和备用配电柜。
设备的具体配置及其参数如下：a）主配电柜：采用GB7251.1-2005《低压成套开关设备》标准设计，设备品牌为ABB、西门子等国际知名品牌，额定电流不小于400A，保护等级不小于IP54.b）备用配电柜：采用GB7251.1-2005《低压成套开关设备》标准设计，设备品牌为ABB、西门子等国际知名品牌，额定电流为不小于200A，保护等级不小于IP54。
3. 接地系统本项目采用TT接地方式，通过设置接地网和接地极等措施，可确保电气设备及人身安全。
4. 照明系统a）根据相关标准要求，厂房内将设置适量的照明灯具，确保作业区域照度大于300lux。
b）选用国产优质照明设备，品牌如飞利浦、欧司朗等。
5. 系统接地a）本项目采用单点接地，采用标准导体进行接地。
b）场地内的各个建筑物及设备均要求连接到接地电网上。
三、电气监控系统1. 总控制室设计总控制室，配备PLC、DCS等控制设备，实现对厂房内各设备的远程监控。
2. 消防监控本项目将安装消防报警系统，设备包括烟感、手报、声光报警器等，以便对火灾进行及时监控和报警。
3. 温度监控选用温度传感器和温度控制器，对厂房内的温度进行实时监控和报警。
4. 设备状态监控设备状态监控主要包括电机运行状态、电气设备运行状态、照明设备状态等，以便实时了解设备运行情况。
四、安全保障1. 设备安全采用过载保护装置、漏电保护装置等，确保设备运行安全可靠。
电气工程设计方案
电气工程设计方案一、引言电气工程设计方案是指在建筑、工业、交通等领域中，为了满足电力供应和电气设备运行的需要，制定的一套详细的设计方案。
本文将就电气工程设计方案的内容、要求和步骤进行探讨。
二、设计内容1. 电力供应系统设计电力供应系统是电气工程设计中的核心部分，其设计内容包括：（1）电力负荷计算：根据建筑或设备的用电需求，计算负荷大小，确定供电容量。
（2）电源选择：根据负荷计算结果，选择适当的电源类型，如市电、发电机组或太阳能等。
（3）电缆敷设：设计电缆敷设方案，包括线路走向、规格选择、敷设方式等。
（4）变压器选择：根据负荷需求和电源类型，选择合适的变压器容量和类型。
（5）配电柜设计：设计合理的配电柜布置和电路划分，确保供电可靠性和安全性。
2. 照明系统设计照明系统设计是电气工程设计中的重要部分，其设计内容包括：（1）照明布置：根据建筑或场所的功能和使用需求，确定照明灯具的布置位置和数量。
（2）灯具选择：根据照明需求和节能要求，选择合适的灯具类型和功率。
（3）照明控制：设计合理的照明控制系统，如开关、调光器、感应器等，以提高能源利用率。
（4）照明配电：设计照明电路，确定电缆规格和敷设方式，确保照明供电稳定可靠。
3. 弱电系统设计弱电系统设计是电气工程设计中的一项重要内容，其设计内容包括：（1）安防系统：设计闭路电视监控、入侵报警、门禁控制等安防设备的布置和连接方案。
（2）通信系统：设计电话、网络、广播等通信设备的布线和连接方式。
（3）数据系统：设计数据中心、服务器房等设备的供电和接地方案。
（4）智能化系统：设计楼宇自控、智能家居等系统的布线和控制方式。
三、设计要求1. 安全可靠性电气工程设计方案必须满足电气安全标准和规范要求，确保供电系统的安全可靠性。
2. 节能环保性电气工程设计方案应考虑节能和环保要求，选择低能耗设备和高效电源，减少能源浪费。
3. 经济合理性电气工程设计方案应在满足需求的前提下，尽可能降低成本，提高经济效益。

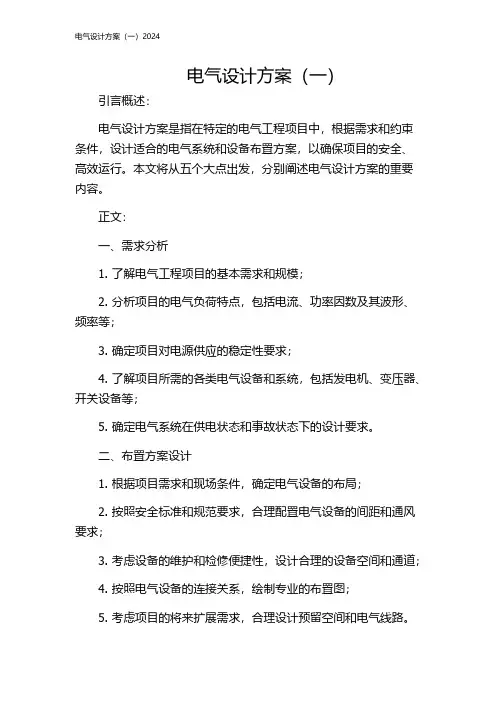

电气设计方案(一)2024
电气设计方案（一）引言概述：电气设计方案是指在特定的电气工程项目中，根据需求和约束条件，设计适合的电气系统和设备布置方案，以确保项目的安全、高效运行。
本文将从五个大点出发，分别阐述电气设计方案的重要内容。
正文：一、需求分析1. 了解电气工程项目的基本需求和规模；2. 分析项目的电气负荷特点，包括电流、功率因数及其波形、频率等；3. 确定项目对电源供应的稳定性要求；4. 了解项目所需的各类电气设备和系统，包括发电机、变压器、开关设备等；5. 确定电气系统在供电状态和事故状态下的设计要求。
二、布置方案设计1. 根据项目需求和现场条件，确定电气设备的布局；2. 按照安全标准和规范要求，合理配置电气设备的间距和通风要求；3. 考虑设备的维护和检修便捷性，设计合理的设备空间和通道；4. 按照电气设备的连接关系，绘制专业的布置图；5. 考虑项目的将来扩展需求，合理设计预留空间和电气线路。
三、电源供应设计1. 根据项目需求和负荷特性，选择合适的电源供应形式，如直流电源、交流电源等；2. 计算电源容量和备用容量，确保电气系统的稳定供电；3. 确定电源的输入电压和频率范围；4. 设计适当的接地系统，确保电气设备的安全运行；5. 安装电源输入保护装置，包括过载保护、短路保护等。
四、电气系统设计1. 根据项目需求和负荷特性，选择合适的电气设备和系统；2. 设计电气线路的拓扑结构，包括主电路和控制回路的连接关系；3. 计算电气线路的电流负荷和电压降，确保系统的正常运行；4. 设计合理的电缆和线路走线方式，减少干扰和损耗；5. 安装和调试电气设备和控制器，确保系统的运行稳定和可靠。
五、安全保护设计1. 设计合适的过流保护装置，防止电气设备过载损坏；2. 安装合适的漏电保护装置，防止电气设备泄漏电流造成触电危险；3. 设计合理的短路保护装置，防止电路短路引发火灾等事故；4. 保证电气设备的接地安全性，防止触电危险；5. 检查和测试电气设计方案，确保满足安全规范和标准。
建筑电气工程施工方案设计
一、工程概况本工程为某住宅小区建筑电气工程，主要包括高低压变配电系统、动力配电系统、照明系统、防雷接地系统、消防报警与控制系统、楼宇自动控制系统、结构化布线系统、电缆电视系统等。
工程总建筑面积约10万平方米，建筑高度约100米，共30层。
二、施工方案设计1. 施工组织设计（1）施工组织结构：成立电气工程施工项目部，下设施工管理部、技术质量部、安全环保部、物资设备部、人力资源部等部门。
（2）施工进度计划：根据工程特点，制定合理的施工进度计划，确保工程按期完成。
2. 主要施工方法及技术措施（1）高低压变配电系统1）选用高性能、低损耗的变压器，提高变配电系统的效率。
2）采用模块化设计，便于施工、维护和更换。
3）严格按照规范要求进行接地，确保系统安全可靠。
（2）动力配电系统1）选用高性能、低损耗的电缆，提高动力配电系统的效率。
2）采用电缆桥架敷设，方便施工、维护和检修。
3）确保动力配电系统的可靠性和安全性。
（3）照明系统1）选用高效、节能的照明灯具，降低能耗。
2）采用集中控制系统，实现照明设备的智能化管理。
3）按照规范要求进行防雷接地，确保照明系统安全可靠。
（4）防雷接地系统1）采用TNS接地方式，将设备保护接地、防雷接地、各种金属管道的等电位接地、弱电系统的工作接地等共用接地装置。
2）要求工频接地电阻不大于1Ω。
（5）消防报警与控制系统1）选用高性能、稳定的消防报警设备，确保火灾报警的及时性。
2）采用集中控制系统，实现消防报警设备的智能化管理。
3）确保消防报警与控制系统的可靠性和安全性。
（6）楼宇自动控制系统1）采用模块化设计，便于施工、维护和更换。
2）实现楼宇设备的自动化控制，提高能源利用效率。
3）确保楼宇自动控制系统的可靠性和安全性。
（7）结构化布线系统1）选用高性能、低损耗的电缆，提高结构化布线系统的效率。
2）采用标准化的布线设计，便于施工、维护和检修。
3）确保结构化布线系统的可靠性和安全性。
（8）电缆电视系统1）选用高性能、稳定的电缆电视设备，提高传输质量。
装修电气工程设计方案范本
装修电气工程设计方案范本一、编制依据1. 施工图设计要求和顾客特殊要求；2. 建筑装饰装修工程质量验收规范；3. 相关标准、规范及有关技术规定；4. 类似工程施工方案经验。
二、工程概况1. 工程名称：XXX住宅装修工程；2. 工程地点：XXX城市XXX区域；3. 工程规模：总建筑面积XXX平方米，其中住宅部分XXX平方米，阁楼XXX平方米；4. 电气工程主要包括：照明系统、插座系统、空调系统、家用电器等电气设备安装。
三、设计原则和要求1. 遵循国家相关法律法规、标准和规范，确保电气工程质量；2. 满足顾客使用功能和审美需求；3. 保证电气系统安全、可靠、经济、美观；4. 考虑施工方便和后期维护。
四、电气工程设计内容1. 照明系统：根据功能区域和顾客需求，设计合适的照明方案，包括灯具类型、数量、位置等；2. 插座系统：根据顾客需求，设计合理的插座布局，包括插座类型、数量、位置等；3. 空调系统：根据顾客需求，设计空调设备安装方案，包括空调类型、数量、位置等；4. 家用电器：根据顾客需求，设计家用电器安装方案，包括电器类型、数量、位置等；5. 电气线路：设计合理的电气线路布局，包括电线类型、规格、敷设方式等；6. 电气保护：设计必要的电气保护措施，包括短路保护、过载保护等。
五、施工要求和技术措施1. 电气设备安装应符合国家相关法律法规、标准和规范；2. 电气线路敷设应平整、整齐，避免交叉、冲突；3. 电线穿管敷设时，管内电线的总截面积（包括外皮）不应超过管内径截面积的40%；4. 暗线线路必须采用安全可靠的带护套的电线，埋线不允许有线接头；5. 插座应离地面200mm左右，线盒里每路线必须留线头，长度不少于150mm，以便维修；6. 接线要做到相线进开关，零线进灯头；7. 电气保护设备应安装到位，确保电气系统安全可靠。
六、质量管理和控制1. 建立施工现场质量保证体系；2. 施工过程中，严格按照设计方案和施工要求进行；3. 加强施工过程中的监督检查，确保施工质量；4. 施工完成后，进行验收，确保工程质量符合顾客需求和国家相关标准。
电气工程设计方案(一)
电气工程设计方案（一）引言概述:电气工程设计方案是指为了满足电气系统的需求，从电气设备选型、布局、配电装置、控制系统等各个方面进行详细规划和设计的一个全面性文档。
本文将以电气工程设计方案为标题，以分为五个大点来阐述相关内容。
正文:一、电气系统总体规划1. 确定电气系统的输入输出要求2. 根据建筑物结构和功能划分电气区域3. 设计电源接入点和配电房的位置4. 确定电气系统的供电容量和备份方案5. 规划电气系统的布局和配电装置的位置二、电气设备选型与布置1. 根据电气系统的需求选择合适的电气设备2. 考虑设备的容量、效率、可靠性等因素3. 将不同类型的设备合理布置在电气系统中4. 确保设备之间有足够的通道和安全距离5. 进行电气设备的联络并制定配线方案三、配电系统设计1. 确定主配电装置和次配电装置的位置2. 制定合理的配电房布置方案3. 设计主干线和分支线的截面积和容量4. 考虑电缆敷设路径和距离限制5. 设计电气系统的接地和保护措施四、控制系统设计1. 确定控制系统的功能和要求2. 选择合适的控制设备和仪表3. 设计控制回路和自动化控制策略4. 制定合理的控制接口和通信方式5. 进行控制系统的故障监测和报警设置五、安全与维护考虑1. 考虑电气系统的安全运行和人员防护2. 制定电气系统的维护计划和记录3. 进行电气系统的完整性测试和校准4. 提供电气系统的操作手册和培训5. 定期检查和维护电气系统的设备和配件总结:本文围绕电气工程设计方案展开，从总体规划、设备选型与布置、配电系统设计、控制系统设计以及安全与维护考虑等五个大点进行了详细阐述。
通过合理的规划和设计，电气工程设计方案能够满足电气系统的需求，确保系统的安全运行和可靠性。
同时，定期的维护和保养也是保证电气系统长期稳定运行的重要环节。
电气工程深化设计方案
电气工程深化设计方案一、项目背景电气工程是现代社会不可或缺的基础设施之一，它直接关系到人们的生产生活和国家的经济发展。
随着信息化、智能化和节能环保等各种技术的不断发展，电气工程的设计也需要不断深化和完善。
本文将以某工业园区的电气工程设计为例，探讨深化设计方案的具体内容和方法。
二、项目概况该工业园区占地面积50000平方米，主要生产电子产品和机械设备。
电气工程主要涉及到供电系统、配电系统、照明系统、自动化控制系统等。
1. 供电系统：包括主变电站、配电房、低压配电柜等设备，主要用于将市电供应到各个生产车间和办公楼。
2. 配电系统：将主变电站输送的电能分配到各个生产设备和用电设备。
3. 照明系统：主要用于照明照明工业园区的各个区域，包括室内照明和室外照明。
4. 自动化控制系统：用于实现生产设备的自动化控制和监控。
三、设计原则在进行深化设计时，需要遵循以下原则：1. 安全可靠：保证供电系统的安全稳定运行，避免因供电问题导致的生产中断和事故发生。
2. 高效节能：尽可能采用新能源和节能技术，降低用电成本和对环境的影响。
3. 智能化：利用物联网、大数据和人工智能等技术，实现设备的远程监控和智能化管理。
4. 扩展性：考虑未来的用电需求，确保设计的系统能够满足未来的扩展和升级需求。
5. 经济实用：在满足安全和性能要求的前提下，控制项目的总投资和运营成本。
四、深化设计内容1. 供电系统设计（1）选址和布局：确定主变电站和配电房的选址和布局，考虑到供电设备的安全距离和运输便捷性。
（2）容量计算：根据园区的用电负荷和未来的扩展计划，计算主变电站和配电房的容量，并确定变压器的类型和数量。
（3）接地系统：设计合理的接地系统，保证供电设备和用电设备的安全接地，防止因接地故障导致的电击和火灾。
2. 配电系统设计（1）回路设计：根据园区的用电需求，划分不同的用电回路，确定配电柜的位置和容量，并设计合理的线路布置。
（2）保护措施：为配电线路和设备设计合适的过载和短路保护措施，确保在故障发生时能及时切断电源，保护设备和人员的安全。
电气自动化工程设计方案
电气自动化工程设计方案一、项目背景随着科技的不断发展，电气工程在各个领域的应用越来越广泛，对电气系统的自动化、智能化要求也越来越高。
为了提高电气系统的运行效率、稳定性和安全性，减少人工干预，降低运营成本，本项目将设计一套电气自动化工程系统。
二、设计目标1. 提高电气系统的运行效率，实现自动化控制，减少人工干预。
2. 增强电气系统的稳定性，降低故障率。
3. 提高电气系统的安全性，确保人员安全和设备完好。
4. 降低运营成本，提高经济效益。
三、设计内容1. 电气自动化控制系统设计：包括控制器选型、传感器配置、执行器选型等。
2. 电气传动系统设计：包括电机选型、传动装置设计等。
3. 监控与保护系统设计：包括监控仪表选型、保护装置设计等。
4. 通信与控制系统设计：包括通信设备选型、控制算法设计等。
5. 人机界面设计：包括操作台设计、显示屏选型等。
四、设计方案1. 电气自动化控制系统采用PLC（可编程逻辑控制器）作为主控制器，实现对电气设备的自动化控制。
根据工艺要求，选择合适的传感器和执行器，实现对电气参数的实时监测和调节。
2. 电气传动系统根据负载特性和工作环境，选择合适的电机类型，如交流异步电机、直流电机等。
设计合理的传动装置，如减速箱、皮带轮等，以满足电气设备的工作需求。
3. 监控与保护系统配置合适的监控仪表，如电流表、电压表、功率表等，实时监测电气设备的运行参数。
设计保护装置，如过载保护、短路保护、漏电保护等，确保电气设备的安全运行。
4. 通信与控制系统采用有线或无线通信设备，实现电气设备之间的数据传输和控制指令传递。
设计合适的控制算法，如PID控制、模糊控制等，实现对电气设备的精准控制。
5. 人机界面设计操作台，配备显示屏、操作按钮等，实现对电气设备的实时监控和操作控制。
操作人员可以通过人机界面了解电气设备的运行状态，执行控制指令，设置参数等。
五、设计效果1. 提高电气系统的运行效率，实现自动化控制，减少人工干预。
电气专项工程施工设计方案
电气专项工程施工设计方案一、工程概况本工程为一座多功能综合楼的电气专项工程施工设计方案。
建筑面积为5000平方米，包括地下一层、地上六层。
主要电气设备包括供电系统、照明系统、弱电系统、智能化系统等。
二、供电系统设计1.供电方式：采用市电供电，主要采用220V/380V三相四线，备用电源采用柴油发电机组。
2.供电容量计算：根据建筑总用电负荷，计算总供电容量，并结合建筑功能区域进行分区控制。
3.电缆敷设：根据供电负荷和线路长度，采用合适的电缆规格，并通过电缆槽、管道或架空线路敷设。
4.主配电柜：设置主配电柜，负责对进线进行切换和分配，同时加装漏电保护器、过载保护器等保护设备。
5.分配电柜：根据各个功能区的用电负载需求，设置分配电柜，分别供电给各个功能区。
三、照明系统设计1.照明布置：根据建筑各个区域的功能和实际需求，合理布置照明灯具，在保证照明质量的前提下，提高能源利用效率。
2.灯具选型：根据不同区域的要求，选择合适的灯具，包括LED灯、荧光灯、节能灯等，以提高照明效果和节能效果。
3.照明控制：使用智能照明控制系统，实现照明的自动控制和调光功能，提高照明效果和能源利用效率。
四、弱电系统设计1.安防系统：设置闭路电视监控系统，包括摄像机、录像机、硬盘录像机等设备，实现对建筑的监控和安全防护。
2.网络系统：设置全楼无线网络覆盖，并设立机房和配线架，实现网络的稳定和高速传输。
4.音响系统：设置会议室、培训室等场所的音响系统，包括扩音设备、音箱、麦克风等设备，提供音频播放和扩音功能。
五、智能化系统设计1.楼宇自控系统：将空调、照明、风扇等设备与楼宇自控系统相连接，实现按需控制和能耗监测。
2.智能门禁系统：通过读卡器、摄像头等设备，实现对人员出入的安全管理和权限控制。
3.智能化配电系统：将电气设备与智能化配电系统相连接，实现对电气设备的远程监控、故障警报和智能管理。
六、安全防护措施1.对于弱电线路敷设，采用防火、防潮、防鼠等措施，确保线路安全可靠。
电气工程施工组织设计方案
电气工程施工组织设计方案一、工程概况电气工程是指建筑物内的配电系统、照明系统、接地系统等设施的安装和调试工作。
电气工程施工组织设计方案是为了对工程施工进行合理的规划和安排，以确保工程质量和安全，提高工程的施工效率和经济效益。
本项目为某大型商业综合体的电气工程施工，包括主配电室、子配电室、楼层配电室、照明系统等设施的安装和调试工作。
本施工组织设计方案旨在制定合理的施工方案和安全措施，确保工程按时按质顺利完成。
二、项目目标1. 安全施工：确保电气工程施工过程中的安全问题，预防和避免施工中的安全事故发生。
2. 质量保证：确保电气工程施工符合相关标准和规范，保证工程质量。
3. 施工进度：合理制定施工计划，保证施工进度，按时完成工程。
4. 成本控制：合理安排施工人员和设备，控制成本，提高经济效益。
三、施工组织设计方案1. 施工前准备（1）确定施工方案：根据施工图纸和规范，制定详细的施工方案，包括工艺流程、施工顺序、安全措施等。
（2）组织施工人员：按照工程需要，合理安排施工队伍和施工人员，配备必要的专业技术人员。
（3）采购材料设备：根据施工计划，购买所需的材料和设备，确保施工所需的材料充足。
2. 安全管理（1）安全教育培训：对所有施工人员进行安全教育和培训，交底施工安全规范和注意事项。
（2）施工现场管理：设立警示标志和安全警戒线，确保施工现场的安全，严禁违章作业。
（3）施工设备检查：定期检查和维护施工设备，确保设备的正常运转。
3. 质量控制（1）材料验收：对进场的材料进行严格的验收，不合格的材料及时退换。
（2）施工过程监控：通过专业人员的监督和把关，及时发现和解决施工中的质量问题。
（3）工程验收：在各阶段和工序结束后，严格按照规范进行工程验收，确保工程质量。
4. 施工进度控制（1）施工计划制定：制定详细的施工计划，包括工期安排、施工进度和节点计划等。
（2）进度监控：通过施工日志和进度表等管理工具，定期对施工进度进行监控和调整。
电气工程设计方案
电气工程设计方案一、项目背景随着工业化和信息化进程不断加快，电力需求的增长愈发迅速。
在这种情况下，电气工程的设计变得尤为重要。
本方案旨在为某一工业企业的电气工程设计提供全面的解决方案，以满足其生产和运营的电能需求。
二、项目概述该工业企业目前正处于扩建期，需要对其原有的电气系统进行优化改造并新增一套新的电气系统。
具体项目包括变配电装置、供电线路、配电盘、照明系统等。
三、项目目标1. 对现有电气系统进行评估，找出潜在问题并提出改进建议。
2. 设计新的电气系统，确保其满足安全、高效、可靠的要求。
3. 优化供电线路，降低能耗，提高能效。
4. 节能减排，提升用电效率，减少用电成本。
四、电气系统设计方案1. 现状评估和改造建议针对现有电气系统，我们需进行详细的现状评估。
主要包括以下几个方面：a. 变配电装置b. 供电线路c. 配电盘d. 照明系统e. 系统接地f. 系统保护基于现状评估结果，提出改造建议包括但不限于：a. 更换老化设备，提升设备性能。
b. 优化自动化控制系统，提高整体运行效率。
c. 对接地系统进行全面检查和改进，以确保系统的安全性。
d. 对现存照明设备进行能效评估，提出替代方案以节约能源。
2. 新电气系统设计基于现状评估和改造建议，我们制定了一套全新的电气系统设计方案。
a. 变配电装置我们将设计一套高效、稳定的变配电装置，确保整个工厂的供电稳定，并兼顾节能减排。
此外，我们还将配置智能电能仪表，实时监测电能消耗情况，为供电优化提供数据支持。
b. 供电线路我们将对现有的供电线路进行优化，提高其使用效率，减少线损。
并将引入智能开关和监控设备，以提升供电线路的安全性和可靠性。
c. 配电盘配电盘是整个电气系统的核心组成部分，我们将运用最新的设计理念和技术，设计一套高效、可靠的配电盘系统。
同时，我们会考虑配电盘的可拓展性，以便在未来进行扩展和升级。
d. 照明系统我们将采用 LED 灯具来替代传统的荧光灯，以提高照明质量、降低能耗。
电气工程设计(3篇)
第1篇一、引言随着我国经济的快速发展，电力行业在国民经济中的地位日益重要。
电气工程设计作为电力行业的基础，对于保障电力系统的安全、稳定、高效运行具有重要意义。
本文将结合我国电力行业的发展现状，对电气工程设计进行探讨。
二、电气工程设计概述1. 定义电气工程设计是指根据电力系统的需求，运用电气工程理论和技术，对电力系统的各个环节进行规划、设计、施工和维护的过程。
2. 分类电气工程设计可分为以下几类：（1）电力系统设计：包括发电、输电、变电、配电等环节的设计。
（2）电气设备设计：包括发电机、变压器、开关设备、电缆等的设计。
（3）电气工程安装设计：包括电气设备安装、线路敷设等的设计。
（4）电气工程改造设计：对现有电力系统进行改造，提高其性能和可靠性。
3. 设计原则（1）安全性：确保电力系统在设计、施工、运行过程中安全可靠。
（2）可靠性：提高电力系统的供电可靠性，减少故障发生。
（3）经济性：在满足安全、可靠的前提下，降低工程造价。
（4）先进性：采用先进的技术和设备，提高电力系统的性能。
三、电气工程设计流程1. 需求分析（1）收集资料：了解项目背景、规模、技术要求等。
（2）现场勘察：实地考察项目现场，了解地形、地貌、环境等因素。
（3）编制设计任务书：明确设计目标、技术要求、工期等。
2. 设计方案（1）方案选择：根据需求分析，提出多个设计方案。
（2）方案比选：对设计方案进行技术、经济、环保等方面的比选。
（3）确定设计方案：根据比选结果，确定最终设计方案。
3. 设计计算（1）计算负荷：根据负荷特性，计算电力系统各环节的负荷。
（2）设备选型：根据计算结果，选择合适的电气设备。
（3）线路设计：根据设备选型和负荷计算，设计线路。
4. 施工图设计（1）绘制施工图：根据设计方案，绘制施工图。
（2）编制施工说明书：对施工图进行说明，确保施工顺利进行。
5. 设计审查（1）内部审查：由设计单位内部对设计文件进行审查。
（2）外部审查：由相关部门对设计文件进行审查。
电气方案设计写范文
电气方案设计写范文一、引言本文主要针对工程项目进行电气方案设计，并介绍了设计的背景、目标和原则。
二、设计背景三、设计目标1.保证电力供应的可靠性和稳定性；2.满足照明系统的照明需求；3.满足通信系统和监控系统的需求；4.符合相关的法律法规和标准。
四、设计原则1.合理布置电力设备，保证电力供应的可靠性和稳定性；2.选择合适的照明设备和方案，满足照明需求；3.选择合适的通信设备和方案，满足通信需求；4.选择合适的监控设备和方案，满足监控需求；5.符合相关的法律法规和标准。
五、电气方案设计1.电力供应系统设计根据项目的需求和电力设备的额定功率，设计电气线路和变压器等设备的容量。
考虑到电力供应的可靠性，采用双进线供电方式。
设计电力配电柜和开关柜等设备，保证电力供应的稳定性。
2.照明系统设计根据建筑的特点和使用要求，选择合适的照明设备和方案。
设计照明线路和开关等设备的位置，保证照明系统的正常运行。
考虑到节能环保的要求，采用LED照明设备。
3.通信系统设计根据项目的需求，选择合适的通信设备和方案。
设计通信线路和交换机等设备的位置，保证通信系统的正常运行。
考虑到高效和稳定的通信，采用光纤通信方式。
4.监控系统设计根据项目的需求，选择合适的监控设备和方案。
设计监控线路和摄像头等设备的位置，保证监控系统的正常运行。
考虑到高清晰度和远程监控的要求，采用高清晰度网络摄像头和远程监控系统。
六、总结本文介绍了工程项目的电气方案设计，包括电力供应系统、照明系统、通信系统和监控系统的设计。
根据设计目标和原则，设计了一套合理的电气方案，以满足项目的需求和要求。
这套方案考虑了可靠性、稳定性、节能环保等要求，为项目的顺利进行提供了重要保障。
建筑电气工程施工方案设计
建筑电气工程施工方案设计一、工程概况本项目为一栋综合楼的电气工程施工工程，楼高15层，建筑面积为8000平方米。
电气工程包括主要供电、照明、弱电、消防报警等系统。
二、电力系统设计1.供电方案：本项目供电方案采用市电供电，由供电局提供交流400V供电。
为确保供电稳定可靠，需要设置主配电室，配备350KVA的变压器，将400V供电转换为220V，以满足楼内各项设备的供电需求。
2.配电系统设计：各楼层的配电箱设置在楼梯间，通过进线与主配电室相连。
各楼层配电箱通过楼层总闸切断与电源相连，分支到各区域的配电箱。
每个楼层配电箱设置漏电保护开关，以确保用电安全。
3.照明系统设计：楼内照明系统采用LED灯具，各楼层的照明回路通过电梯间主干线与配电箱相连，再分配到各个区域的照明灯具。
楼梯间设置应急照明灯具，以确保人员疏散的安全。
5.消防报警系统设计：楼内设置自动消防报警系统，包括感烟探头、手动报警按钮、警铃等设备。
各个楼层的消防报警设备通过回路连接到主配电室的消防报警控制器，并与配电箱的备用电源相连，以确保消防报警系统的正常运行。
三、施工组织与进度安排1.组织机构：施工期间，将设立项目经理、现场主管、安全员等岗位，并配备相应的劳动力和施工队。
项目经理负责整个工程的管理与协调，现场主管负责现场施工进度的安排和控制，安全员负责工程施工过程中的安全管理。
2.进度安排：施工工期为半年，按照楼层顺序进行施工，首先进行设备安装和照明系统的布线，然后进行弱电系统的布线与设备安装，最后进行消防报警系统的布线与设备安装。
施工期间要确保质量、安全与进度的兼顾。
四、质量与安全控制1.施工质量控制：施工过程中要严格按照设计方案进行施工，设备和材料要符合相关标准和规范，必要时进行验收，确保质量合格。
施工结束后要进行联合验收，确保电气工程的供电、照明、弱电和消防报警等系统的正常运行。
2.施工安全控制：施工期间要严格遵守国家和行业的相关安全规范，建立安全管理制度，进行安全教育和培训，提供合适的个人防护用品，并定期进行安全检查和隐患排查，确保施工安全。
电气改造工程设计方案模板
电气改造工程设计方案模板一、设计概述1.1 项目背景原有建筑电气设施存在老化、安全隐患、能效低等问题，需要进行电气改造工程，以提高建筑电气系统的安全性、可靠性和能效性。
1.2 项目范围本次电气改造工程设计范围包括建筑电气系统的总体规划设计、线路布置设计、配电系统设计、照明系统设计、弱电系统设计等。
1.3 设计目标1）提高建筑电气系统的安全性，消除安全隐患；2）提升建筑电气系统的可靠性，减少故障率；3）优化建筑电气系统的能效性，提高能源利用效率；4）改善建筑室内照明环境，增强室内舒适度；5）满足建筑弱电系统的需求，提高居住体验。
1.4 设计原则1）合理利用原有设施，尽可能减少改造成本；2）符合国家有关电气设施的相关标准和规定；3）设计方案经济合理，可操作性强。
二、建筑电气系统总体规划设计2.1 供电方案根据建筑用电负荷需求，并结合现有供电条件，确定供电方案。
可采用直接供电或备用供电等方式，以满足建筑用电的安全可靠性要求。
2.2 线路布置设计根据建筑布局和用电需求，合理布置建筑电气系统的线路。
考虑线路长度、负荷分布、敷设方式等因素，设计合理的线路布置方案。
2.3 配电系统设计设计建筑配电系统的布置方案，并确定主干线路、支路线路的设计参数和设备配置。
同时考虑电力负荷的动态变化，设计相应的配电保护措施。
三、照明系统设计3.1 室内照明设计根据建筑不同功能区域的照明需求，设计合理的室内照明方案。
考虑照明亮度、光色、光效等因素，设计满足舒适度和节能性要求的照明系统。
3.2 室外照明设计设计建筑外部照明系统的布置方案，包括建筑外墙照明、景观照明等。
考虑照明效果和视觉舒适度，设计合理的室外照明方案。
四、弱电系统设计4.1 通信系统设计根据建筑对通信设施的需求，设计合理的通信系统方案。
包括电话线路、宽带网络、无线网络等。
4.2 安防系统设计设计建筑安防系统的布置方案，包括监控摄像头、入侵报警系统、门禁系统等。
保障建筑内部安全。
电气工程师设计方案
电气工程师设计方案一、项目背景随着现代社会的不断发展，电力系统已成为现代社会生产和生活的重要基础设施。
电气工程师的主要职责之一是设计、建设和维护各种电气系统，以确保电力系统的安全和可靠运行。
本文将针对某个具体项目，介绍电气工程师设计方案的全面内容。
二、项目概述本项目为某工业园区的电力系统设计方案。
该工业园区拥有多个企业和生产线，对电力供应系统的可靠性和安全性要求极高。
设计方案将包括电气系统的总体规划、电力设备的选型和布置、电力线路的设计、系统的保护和控制方案等内容。
三、总体规划1. 需求分析：根据工业园区的负荷特点和用电需求，明确电力系统的供电范围、各用电点的负荷特性、用电峰谷特征等，为后续的设备选型和线路设计提供依据。
2. 系统结构设计：根据需求分析，确定电力系统的结构拓扑，包括供电方式、配电房设置、变电站布局等。
考虑到园区内多企业的用电需求的不确定性，采用了双回路供电、备用发电和并网供电等措施，以确保供电系统的可靠性。
3. 系统安全性设计：针对系统的安全隐患，通过过流、短路、接地故障等保护方案的设计，确保电力系统在故障状态下能够及时切除故障区域，保障园区内的设备和人员的安全。
四、设备选型和布置1. 高低压配电设备：根据需求分析和系统设计，选择适合的变压器、开关设备、继电器、断路器等设备，并合理布置在配电房内。
同时考虑到设备的容量、接线方式、防护等方面，以满足园区内不同用电点的不同负荷需求。
2. 发电设备：为保证电力系统供电可靠性，选择柴油发电机组作为备用电源，并合理布置在园区内，以满足园区内突发用电需求或紧急情况下的供电保障。
五、电力线路设计1. 线路走向设计：根据园区内用电点的空间布置情况，确定电力线路的走向和布置方式。
区分高、低压电力线路，并采用合理的布置方式，以减少线路损耗和故障率。
2. 线路选择和敷设：在保证电力线路合适载流能力的前提下，选择适合的电缆型号、导线规格，并根据实地情况合理进行线路敷设，减少线路长度、线路阻抗和敷设成本。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气工程设计方案第一章编制依据1.1 图纸(按下表样式填写制定本方案工程所依据的施工图纸名称、编号等))1.2 主要图集(按下表样式填写制定本方案所依据的图集，包括地方标准图集等1.3 主要规范标准（按以下表格样式填写本方案所编制依据的规范、规程和标准）第二章工程概况2.1 工程总体简介（应重点介绍与本工程电气工程方面的内容和重要参数，包括工程总体概况、电气工程设计概况、电气工程施工任务划分。
以下示例：）2.2 电气工程概况（先对对本工程建设概况进行必要的介绍，重点介绍本工程电气工程方面的设计概况，以下示范）2.3 电气工程施工范围（主要介绍总承包合同约定由我方施工范围、有无甲方直接分包项目、以及甲供材料和甲控材料情况，以便在后面章节中重点针对我方施工范围进行相应的施工工艺及要点的叙述）1、由我方自行施工范围：根据总承包合同约定和工程实际情况进行叙述。
2、业主指定分包项目：根据总承包合同约定和工程实际情况进行叙述。
3、甲控材料（设备）根据总承包合同约定和工程实际情况进行叙述。
4、甲供材料（设备）根据总承包合同约定和工程实际情况进行叙述。
第三章施工准备3.1 施工准备流程图（根据项目预计实施情况编制流程图）3.2 技术准备（根据项目实际情况编写，以下内容仅作示范）熟悉、审查施工图纸和有关的设计资料。
通过我方自审以及建设单位和监理单位主持的，设计单位和施工单位参加的四方会审，使工程技术管理人员充分地了解和掌握设计图纸的设计意图、工艺特点和技术要求；及时发现设计图纸中存在的问题和错误，使其在施工开始之前改正，为工程项目的施工提供一份准确齐全的设计图纸；从而使施工单位能够按照设计图纸的要求顺利地进行施工，完成符合设计要求的最终建筑产品。
3.3 物质准备（根据项目实际情况编写，以下内容仅作示范）材料、设备、配件、制品、机具是保证施工顺利进行的物资基础，这些物资准备工作必须在工程开工之前完成。
根据各种物资的需要量计划，分别落实货源，安排运输和储备，使其满足连续施工的要求。
物资准备工作程序：（如流程图）3.3.1 工程投入的材料及进场时间本项目电气工程主要材料总备料计划表：（按照下表样式填写）3.3.2 电气安装主要机具表（以下内容仅为示例）第四章施工安排4.1 人员结构安排（根据项目实际情况编写，以下内容仅作示范）4.2 电气工程施工队伍安排（根据项目实际情况编写，以下内容仅作示范）选定专业分承包商与劳务分包队伍，签订分包合同，编制劳动力需要量计划。
工程分包方的选择遵循公司总部制订的《项目管理手册》、《合同管理手册》等章程执行。
4.3 电气工程施工进度计划及劳动力安排4.3.1 电气施工进度计划（根据项目实际情况编写，以下内容仅作示范）根据我公司技术、设备、管理水平及作业队伍素质情况，确定工期如下：本工程暂定于2012年9月20日开工，计划于2013年11月6日工程竣工，合同工期 413日历天，由于单位工程较多，针对该工程的具体实际情况，我项目采取施组为依据、方案为导向、技术先行为手段的方针对工程实时控制，确保各项单位工程工期按照业主工期节点要求完成。
电气安装工程详细施工总进度计划详附表。
4.3.2 电气劳动力安排计划（参考下表样式填写）注：各工种施工人数根据施工总进度计划的调整及现场实际情况可灵活调整，保证施工正常进行。
4.3.3 电气工程施工工期安排（结合该工程总进度计划，叙述电气专业施工工期）1、电气工程主要进度控制点：2013年04月20日 *******完成2013 年06 月03日 *******完成2013 年7 月20日 *******完成2013 年10月20日 *******完成2013 年10 月28日竣工预验收、分户验收2013年11月5日四方验收4.4 施工现场准备1、建造临时设施；2、安装、调试施工机具；3、做好施工用配件、制品和材料的储存和堆放；4、及时提供施工材料的检验申请计划；5、做好雨季施工安排；6、进行新技术项目的试制和试验；7、设置消防、保安设施；第五章主要分项工程施工方法及质量标准（对照前面工程概况中介绍的电气工程设计概况，具体阐述本电气工程各分项工程施工工艺流程、技术要点，要求内容结合本工程实际，做到施工方法和工艺科学先进、经济合理、具体实用，有针对性、可操作性。
以下内容仅供示例）本工程电气安装工程主要包括管路敷设、电缆进户保护管安装、桥架（线槽）安装、电缆敷设、配电箱（柜）安装及配线、管内穿线及电气器具安装、防雷接地及等电位联结安装七部分。
主要工序如下：（以下内容仅供参考）5.1 管路敷设（根据项目图纸材料要求编制相应的施工方法，以下内容仅作示范）根据图纸及设计交底要求，本工程照明系统、动力系统、弱电系统暗管采用PVC（消防预埋、名配管采用压扣式薄壁钢管KBG）, 各卫生间内局部等电位使用PVC 管，施工中根据管材的不同采取不同的施工方法。
5.1.1 配管暗敷5.1.1.1 材料要求①、使用的管材、器材应符合国家现行技术标准的规定、并应有产品合格证。
管材及器材的规格型号应符合本标准及设计要求。
②、管材壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁现象。
管卡、支架、吊杆、箱盒及紧固件等金属件，均应镀锌。
③、铁制灯头盒、开关盒、接线盒等规格应与管材配套，金属板厚度不小于1.2mm，镀锌层无剥落，不变形、开焊，敲落孔完整无缺，面板安装孔与地线焊接脚齐全，并应有产品合格证和检测报告。
④、镀锌钢管配件应全部采用镀锌件，管箍件丝扣清晰，无乱扣。
⑤、JDG 管管卡中心凹型槽弧度均匀，凹槽深度与钢管管壁厚度一致，连接管卡的紧定螺钉每侧不少于两个且相互垂直。
⑥、PVC 管的管壁应薄厚均匀，壁厚不小于1.2mm，无气泡及管身变形等现象。
5.1.1.2 施工工艺①、工艺流程②、施工方法（1）施工准备根据设计图，加工好各种盒（箱）、管弯。
钢管煨弯主要采用冷煨法。
管子切断常用钢锯、割管器、无齿锯、砂轮锯进行切管，管口刮铣光滑，无毛刺，管内铁屑除净。
管子套丝采用套丝板、弯管机，根据管外径选择相应板牙。
管径20mm 及其以下时，应分二板套成；管径在25mm 及其以上时，应分三板套成。
施工前根据设计图纸要求确定盒（箱）轴线位臵，以土建弹出的水平线（主体时为结构50 线，装修时为建筑1 米线）为基准，挂线找平，线坠找正，标出盒（箱）实际尺寸位臵。
稳注盒（箱）要求灰浆饱满，平整牢固，坐标正确。
现浇混凝土板墙固定盒（箱）加支铁固定。
（2）管路连接a. 焊接套管连接本工程焊接钢管采用套管连接方式。
套管长度不小于连接管外径的2.2 倍。
连接管口的对口处应在套管的中心，焊口应焊接牢固严密，如下图所示。
b、镀锌钢管连接镀锌钢管采用管箍丝扣连接，丝扣长度不小于连接管外径的2.2 倍，连接管口的对口处应在套管的中心，连接处两端用专用连接卡固定，跨接地线的铜芯软线采用6mm2 且跨接处松弛度合适。
如下图所示c. 扣压式薄皮钢管连接JDG 钢管采用直管接头连接，其长度应为管外径的2.0－3.5 倍，管的接口应为直管接头内中心，即1／2 处，套管内涂有电力复合脂，紧定螺钉每侧不少于两点且相互垂直。
d. PVC 管的连接PVC 管采用套管粘接法进行连接，套管长度不小于管外径的3 倍，管子的接口位于套管的中心，接口处用胶粘剂粘结牢固。
(3).管路敷设要求管路超过下列长度，应加装中间接线盒，其位臵应便于穿线，如下表所示。
拐弯个数与中间接线盒的关系管路垂直敷设时，根据导线截面设臵接线盒距离，以方便穿线，如下表所示。
导线截面积与中间接线盒的关系(4) 管进盒（箱）连接盒（箱）开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔。
铁制盒（箱）严禁用电、气焊开孔，并应在盒内刷防锈漆做防腐。
管口入盒（箱），焊接钢管可用跨接地线焊接牢固在盒棱边或箱子接地端子板上。
严禁管口与敲落孔焊接，管口露出盒（箱）应小于5mm。
有锁紧螺母者与锁紧螺母平，露出锁紧螺母的丝扣为2～4 扣。
两根以上管入盒（箱）要长短一致，间距均匀，排列整齐，如下图所示。
现浇混凝土板内配管定位应在模板支好后，未敷钢筋前，按照图纸定位尺寸弹出十字线，将灯具、插座、风机盘管、诱导风机以及消防的烟感等的位臵在木板上画好，各种电气符号必须用专用的模型，并标明各种进出线方向，按进出线方向将接线盒壁上的对应敲落孔取下，将管口用塑料管堵和胶带封好，将接线盒用锯末填满，然后用塑料宽胶带将盒口包扎严密。
待钢筋底网绑扎垫起后，再敷设管、盒，并且固定好。
并做好接地跨接线。
具体施工方法见下图所示。
现浇混凝土墙体上的电盒预留可随结构施工直接将盒子安装到位，但施工时控制好标高及与墙面距离。
为了便于控制标高，所有开关、插座盒预留时标高宜比设计标高高出2cm。
为了控制盒与墙面距离，施工时可根据墙体保护层厚度和电盒尺寸，利用结构施工中的废弃短钢筋加工钢筋套子，钢筋套子与墙体钢筋采用绑接固定，通过墙体模板与钢筋套子将电盒夹紧夹牢，以防盒子移位。
具体做法见下图：(5) 现浇混凝土墙体配管本工程墙体配管采用一次到位安装方式，在合大模板前，定好电盒的准确位臵、标高，电管直接进入电盒，如下图所示。
墙体配管墙体管进顶板做法根据管子材质、大小、顶板厚度和灯位的位臵不同，可选用三种不同的做法。
煨弯法，可将盒（箱）固定在该墙的钢筋上，再根据楼板厚度、楼层高度量管并且预制好一个弯头，接着敷管并与盒（箱）连接，如图（a）所示，本法适用于管径比较大的焊管的敷设；直上法，直管从盒子垂直引上，待支完顶板模板、铺完顶板底筋后，用煨管器煨出合适的弯度进顶板，如图（b）所示，往上引管不宜过长，以能煨弯为准，本法适用于管径比较小的焊管以及顶板厚度比较厚的地方；煨灯叉弯法，管子从盒子出来后煨个灯叉弯，从而可以保证管子沿最近的路径顺直进盒，同时保证使管子弯扁度满足施工规范要求，如图（c）所示。
a.煨弯法b.直上法c.煨灯叉弯法墙体管进顶板做法(6) 现浇混凝土顶板与后砌隔墙间的配管综合后砌隔墙配管形式，主要有两种：上引管和下引管。
值得注意的是下引管有两种做法，方法一是在顶板上直接开孔往下做管。
方法二是在顶板上预留泡沫，等拆完模板结构验收后，从顶板往下做管。
如下图所示。
(7) 现浇混凝土顶板配管先找灯位，根据房间四周墙的厚度，弹出十字线，将堵好的盒子固定牢，然后敷管。
有两个以上盒子时，要拉直线。
管进盒（箱）长度要适宜，管路每隔1 米左右用铅丝绑扎牢，盒子周围20cm 内应用铅丝绑扎牢固。
③后砌隔墙配管后砌隔墙上的开关、插座盒在结构施工时可先将配管敷设至准确位臵后倾斜出结构混凝土面，待装饰工程施工时随隔墙施工二次接短管安装到位。
在后砌隔墙墙体上安装接线盒时，先用油漆在设计规定的位臵上画好接线盒的安装地点，然后进行固定点周围的剔洞、切割和加固，处理管端头，安装进盒配件，固定接线盒、铁管，并根据配管材质不同，加接接地跨接线并作好防腐处理，然后用高标号砂浆或金属螺栓固定，安装后保证管入盒深度不超过3mm，并用塑料管堵或塑料护口保护电气预埋管管口。
