Multisim9泰克仿真数字示波器的使用方法ppt课件
《数字示波器的使用》PPT课件
表-2 数字示波器测量方波信号参数表
信号源输出 波形参数 自动设置测量值 自动测量档值 光标测量值
Vpp=4V
f=1Khz 对称方波
电压(Vpp) 频率f(hz ) 周期T(ms)
上升时间(us)
关对称旋钮 正频宽(ms)
调节
最大脉宽(us)
对称旋钮 最小脉宽(us)
2020/12/21
精选ppt
13
L游Ra耦对CnE标gHT合比u2２aBge 中噪周减5声关文0期u抑弱闭(…s简制)
栏
CH1旋钮 位移光标
CH1 位移栏 菜单键 运算键
专用菜单栏 CH1 幅度钮
调节栏
输入/输出栏
Ch1 输入端
水平 位移钮
水平 菜单键 归0键 时间 基准钮
x轴
输入端
触发/ 释抑钮 触发 菜单键
观察键 探 输出 信号
③还可在选项菜单中按对应键，可选择显示相应测量参量。
例1：对脉冲信号，在选项菜单中按上升时间或正频宽可读取相应值。
3）采用自动测量功能的测量步骤：
①先按Y轴的菜单，然后根据被测信号，选择耦合方式，选择 电压基准与时间基准。
②按自动测量功能键：
③再按选项菜单中对应键，先确定测量信号源，最后循环选择，读取波形
有关参数值(电压、周期、频率、正频宽、上升时间等)。
注意：在测量脉冲上升时间时，应调整时间基准，否则，测量值大范围变
化，误差很大！
2020/12/21
精选ppt
12
4）采用光标测量功能的测量步骤：
①按Y轴的菜单键，根据信号，选择耦合、电压与时间基准。 ②按光标测量功能键，在选项菜单中，可用第1键循环选择： 关闭/电压/时间的测量。 ③调节Y1与Y2光标位移旋钮，对准被测波形相关位置，就在屏 幕显示栏中读取测量的电压或时间的增量值△Y=(Y2-Y1)。 ④测量信号上升时间：先按X轴归零键使初始时间归0，再调小 时间基准单位。调光标对准波形位置，准确测量微小时间。
示波器基本理论培训泰克讲解ppt免费全文阅读
并行通信协议解码
针对并行通信协议（如JTAG、GPIO等），提供灵活的解码方案 ，满足复杂系统的调试需求。
自定义协议解码
允许用户自定义通信协议，并提供相应的解码工具，满足特定应 用场景下的协议解析需求。
02
参数设置
在菜单中选择需要设 置的参数，如通道耦 合、阻抗、带宽限制 等。
03
自动设置
示波器可自动识别信 号并进行合适的设置 ，简默 认设置或用户自定义 设置，方便下次使用 。
触发模式选择与调整
边缘触发
适用于周期性信号，通过设定触 发电平和触发极性来稳定显示波 形。
示波器基本理论培训泰克讲解ppt 免费全文阅读
目录
• 示波器概述 • 示波器基本功能 • 示波器性能指标解析 • 示波器操作指南 • 示波器在电子测量中的应用 • 泰克示波器高级功能介绍
01
示波器概述
Chapter
示波器定义与原理
示波器定义
示波器是一种电子测量仪器，用于观察和测量随时间变化的电压波形。
工作原理
通过将被测信号加在示波器的垂直偏转板上，使光点在屏幕上作垂直方向的移动 ，同时加入与被测信号成一定比例的时间基准信号于水平偏转板上，使光点在屏 幕上沿水平方向按时间间隔移动，从而显示出被测信号的波形。
示波器发展历程
01
02
03
早期示波器
采用机械式扫描方式，结 构复杂且精度低。
模拟示波器
采用电子束扫描方式，提 高了精度和稳定性。
触发条件设置
用户可根据需要设置触发条件，如特定数据、地址或命令等，实现 复杂场景下的精确触发和捕获。
数字示波器的使用方法课件
01
02
03
04
采样率
选择合适的采样率，确保信号 的完整性。
带宽
根据测试需求选择合适的带宽 ，确保信号无失真。
幅度和偏置
调整幅度和偏置，使信号在示 波器上显示最佳。
触发模式
选择合适的触发模式，确保信 号的稳定显示。
数字示波器的信号处理与分析
滤波功能
利用低通、高通、带通等滤波 器对信号进行滤波处理，提高
详细描述
在开机之前，应确保电源线连接良好，示波器没有故障。开机时，按下电源键， 等待示波器自检并正常启动。关机时，先关闭测量菜单，再按下电源键关闭示 波器。
数字示波器的界面与菜单介绍
总结词
熟悉示波器的界面布局和菜单功能，以便快速找到所需的操作选项。
详细描述
数字示波器的界面通常包括显示屏、控制面板和菜单按钮。菜单按钮用于进入各 种测量、设置和显示选项。熟悉这些界面和菜单布局，可以更快地完成操作。
总结词
掌握示波器的测量和计算功能，以便准确获取信号的参数和性能指标。
详细描述
数字示波器具有多种测量功能，如时间、幅度、频率、相位等。通过选择相应的测量菜单，可以对信号波形进行 测量并计算出相应的参数和性能指标。此外，还可以使用自动测量功能，自动测量信号的多种参数。
03 数字示波器的使用技巧
数字示波器的参数设置
数字示波器的使用方法课件
目录
• 数字示波器简介 • 数字示波器的操作方法 • 数字示波器的使用技巧 • 数字示波器的常见问题与解决方案 • 数字示波器的维护与保养
01 数字示波器简介
数字示波器的定义与特点
定义
数字示波器是一种用于测量、观 察和记录电压波形的电子仪器。
特点
数字示波器使用方法PPT课件
触发菜单
68
触发类型一般选择边沿触发69
斜率选择 70
触发源一般选择与输入信号一致 71
按下 Run/Stop键
时，它呈绿色亮起，
示波器处于连续运
行模式。当您再次
设置语言
9
设置语言
10
2. 调节示波器的衰减比及测量单位
按通道1的按钮
按屏幕下方“探头”选项处的功能按键
示波器开机时默认衰减比为10：1，根据我们实验 中所使用的示波器探头，需要调节衰减比为1:1。11
选择比率
12
符号 变亮时，按下 和旋转操作旋钮才有作
用
旋转Entry旋钮将衰减比设为1：1
【Auto Scale】按键是无法获得稳定波形的。以上为
2KHz，峰峰值20mvpp的正弦波，按下【Auto Scale】
键后示波器上显示的波形
48
在之前波形的基础上需要做如下设置
调整“水平缩放旋钮”出现模糊的波形
49
调整“垂直分度切换旋钮”适当调大波形
50
选择【Mode/Coupling】（触发耦合模式选择）键，根据 信号的具体情况选择“噪声抑制”或“高频抑制”模式51 。
25
4. 参数测量
1.先打开 相应通道
2.再按下 【Auto Scale】
按键
26
按下【Auto Scale】按键，示波器会 自动将扫描到的信号显示在屏幕上。
27
示波器可自动测量也可使用游标进行 手动测量。下面先介绍自动测量。
按下Meas 键
28
（1）按下【Meas】（测量）键后显示 “测量菜单”。
源1表示测量的是
1通道信号
测量菜单
29
（1）表示 测量的是1 通道信号
泰克数字示波器PPT课件
20
第20页/共38页
数字实时采样技术：实时采样是最直观的采样方式，采样率超过模
拟带宽4－5倍或更高。
输入重复信号 第一次采集
第二次采集
第三次采集。。。。
• 只需一次触发已采集到信号所有资料 • 对信号的要求：重复信号且可允许信号变化 • 实时采样技术示波器，不仅适用捕获重复信号、而且是捕捉非重复信号和单次信号的有效
• 如果在实际的测量中，比较重视单次信号的精确信息，我们建议采样率要在带 宽的五倍以上，最好能在八到十倍。
30
第30页/共38页
记录长度（存储长度）
• 定义：
一个波形记录是指可被示波器一次性采集的波形点数。
• 最大的记录长度由示波器的存储容量决定，要增加存储容量才能增加记录长度。 • 记录长度和观看波形细节有关：
果
第29页/共38页
20M带宽模式下的 参数测量结果
29
总结：采样率的选择
• 我们在确定示波器的带宽后，还要选择足够的采样率来与之相配合，这样才能 获得适合于实际测量中的实时带宽，从而获得满意的测量结果。
• 示波器采样率不足，将会使信号失去高频成份，影响对信号的完整性测量。如： 使信号上升和下降时间变慢，或造成波形漏失。
• 使用100Mhz示波器及不当的100Mhz探头，将导致测量系统带宽性能降 低100Mhz以下
• 示波器带宽是应包含探头和示波器整个测量系统的问题，泰克公司承诺 指定示波器的带宽（上升时间），是当使用原配探头时，是探头尖的示 波器带宽上升时间（上升时间）。
14
第14页/共38页
示波器系统带宽（上升时间）对信号影响
示波器的典型结构artdsodpo放大器水平放大器垂直放大器延迟线触发放大器多路分解器采集信号存储器up显示存储器放大器数字荧光器up模拟实时显示串行处理并行处理数字荧光技术提高波形捕获率模拟模拟示波器示波器数字荧光数字荧光示波器示波器数字存储数字存储示波器示波器测量ac波形的仪表通常有某种最大频率超过它测量精度就会下降这一频率就是仪表的带宽它由仪器的幅频特性决定
电子仿真软件MultiSIM9中虚拟示波器的使用方法

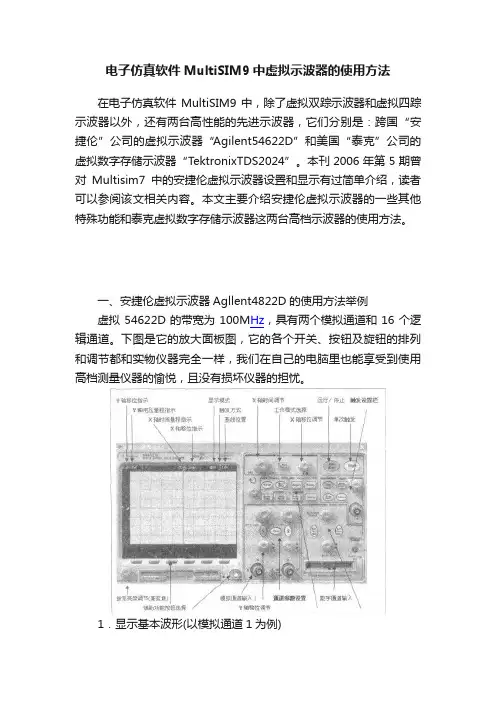

电子仿真软件MultiSIM9中虚拟示波器的使用方法在电子仿真软件MultiSIM9中，除了虚拟双踪示波器和虚拟四踪示波器以外，还有两台高性能的先进示波器，它们分别是：跨国“安捷伦”公司的虚拟示波器“Agilent54622D”和美国“泰克”公司的虚拟数字存储示波器“TektronixTDS2024”。
本刊2006年第5期曾对Multisim7中的安捷伦虚拟示波器设置和显示有过简单介绍，读者可以参阅该文相关内容。
本文主要介绍安捷伦虚拟示波器的一些其他特殊功能和泰克虚拟数字存储示波器这两台高档示波器的使用方法。
一、安捷伦虚拟示波器Agllent4822D的使用方法举例虚拟54622D的带宽为100M Hz，具有两个模拟通道和16个逻辑通道。
下图是它的放大面板图，它的各个开关、按钮及旋钮的排列和调节都和实物仪器完全一样，我们在自己的电脑里也能享受到使用高档测量仪器的愉悦，且没有损坏仪器的担忧。
1．显示基本波形(以模拟通道1为例)首先在MultiSIM9电子平台上调出安捷伦虚拟函数信号发生器33120A和安捷伦虚拟示波器54622D各一台，按下图连好电路。
双击虚拟33120A图标“XFG1”打开电源开关，不作任何设置使用它的默认值，即：频率1kHz，幅值100mVpp的正弦波(可参阅上期文章)。
然后双击虚拟54622D图标“XSC1”，打开它的电源开关，如上图中鼠标手指所示。
打开仿真开关，这时可以从虚拟54622D屏幕上看到一条水平细红线。
在放大面板处于当前窗口的前提下，将鼠标移至“Y轴量程调节”旋钮上呈手指状，按住鼠标左键向逆时针方向转，或连续按键盘上的“↑”键都可以逐渐放大正弦波信号幅度，且屏幕上方“Y轴量程指示”数字在减小。
将鼠标移至“X轴时间调节”旋钮上呈手指状，按住鼠标左键向逆时针方向转，或连续按键盘上的“↑”键都可以使正弦波信号展宽，且屏幕上方“X轴时间量程指示”数字在减小。
将鼠标移至屏幕左下角“波形亮度调节”(也可认为是在调整聚焦)旋钮上呈手指状，或按住鼠标左键向顺时针方向转，或连续按键盘上的“↓”键都可以逐渐加粗正弦波信号波形。
电子仿真软件MultiSIM9中虚拟示波器的使用方法
电⼦仿真软件MultiSIM9中虚拟⽰波器的使⽤⽅法 在电⼦仿真软件MultiSIM9中，除了虚拟双踪⽰波器和虚拟四踪⽰波器以外，还有两台⾼性能的先进⽰波器，它们分别是：跨国“安捷伦”公司的虚拟⽰波器“Agilent54622D”和美国“泰克”公司的虚拟数字存储⽰波器“TektronixTDS2024”。
本刊2006年第5期曾对Multisim7中的安捷伦虚拟⽰波器设置和显⽰有过简单介绍，读者可以参阅该⽂相关内容。
本⽂主要介绍安捷伦虚拟⽰波器的⼀些其他特殊功能和泰克虚拟数字存储⽰波器这两台⾼档⽰波器的使⽤⽅法。
⼀、安捷伦虚拟⽰波器Agllent4822D 的使⽤⽅法举例 虚拟54622D 的带宽为100M Hz ，具有两个模拟通道和16个逻辑通道。
下图是它的放⼤⾯板图，它的各个开关、按钮及旋钮的排列和调节都和实物仪器完全⼀样，我们在⾃⼰的电脑⾥也能享受到使⽤⾼档测量仪器的愉悦，且没有损坏仪器的担忧。
1．显⽰基本波形(以模拟通道1为例) ⾸先在MultiSIM9电⼦平台上调出安捷伦虚拟函数信号发⽣器33120A和安捷伦虚拟⽰波器54622D各⼀台，按下图连好电路。
双击虚拟33120A图标“XFG1”打开电源开关，不作任何设置使⽤它的默认值，即：频率1kHz，幅值100mVpp的正弦波(可参阅上期⽂章)。
然后双击虚拟54622D图标“XSC1”，打开它的电源开关，如上图中⿏标⼿指所⽰。
打开仿真开关，这时可以从虚拟54622D屏幕上看到⼀条⽔平细红线。
在放⼤⾯板处于当前窗⼝的前提下，将⿏标移⾄“Y轴量程调节”旋钮上呈⼿指状，按住⿏标左键向逆时针⽅向转，或连续按键盘上的“↑”键都可以逐渐放⼤正弦波信号幅度，且屏幕上⽅“Y轴量程指⽰”数字在减⼩。
将⿏标移⾄“X轴时间调节”旋钮上呈⼿指状，按住⿏标左键向逆时针⽅向转，或连续按键盘上的“↑”键都可以使正弦波信号展宽，且屏幕上⽅“X轴时间量程指⽰”数字在减⼩。
Multisim9泰克仿真数字示波器的使用方法ppt课件
虚 拟 仪 器 的 使 用
3.14 泰克仿真数字示波器
泰克（Tektronix ）TDS2024数字存储示波器 是小型、轻便的台式测试仪器，可进行以地电压 为参考的测量。泰克TDS2024数字示波器具有4 个测量信道，每个信道带宽均为200MHz，测量 取样速率为2GS/s；使用彩色LCD显示屏；具有 上下文相关的帮助系统；可以自动设置菜单；具 有双时基和带读数的光标；可进行11种自动测量； 具有脉冲宽度触发能力、能进行触发频率读数； 能对测量数据和波形进行存储和存储设置；可对 测试变量进行持续显示等。
电路设计入门 Multisim 9 .
chz634187
第3章
虚 拟 仪 器 的 使 用
单击自动设置按钮，屏幕显示出黄、蓝两条正弦 波形后，将运行开关关闭。
电路设计入门 Multisim 9 .
chz634187
ห้องสมุดไป่ตู้
第3章
虚 拟 仪 器 的 使 用
按下“MEASURE”菜单按钮，屏幕右侧显示 出MEASURE菜单。
再按第1个选项按钮，显示 “CH2”。
电路设计入门 Multisim 9 .
chz634187
第3章
虚 拟 仪 器 的 使 用
连续按“Type”按钮4次，显示出2通道信号的峰峰 值。
电路设计入门 Multisim 9 .
chz634187
第3章
虚 拟 仪 器 的 使 用
再按第5个选项按钮，返回MEASURE菜单。由两 通道信号峰峰值之比即可求出电路的放大倍数。
电路设计入门 Multisim 9 .
chz634187
chz634187
第3章
虚 拟 仪 器 的 使 用
Multisim9入门教程(PPT)
同程度的漏电等，针对不同故障观察电路的各种状态， 从而加深对电路原理的理解。
3D 效 果 电 路
提供20种常用器件的逼真3D视图，给 设计者以生动的器件，体会真实设计的效 果。
二、主要特点
在进行仿真的同时，它还可以存储测试点的 所有数据、测试仪器的工件 清单等。 有多种输入输出接口，与SPICE软件兼容， 可相互转换。Multisim产生的电路文件还 可以直接输出至常见的Protel、 Tango、 Orcad等印制电路板排版软件。
计算机辅助电路分析
——Multisim仿真
天津大学精仪学院实验教学中心
Multisim 基础
Electronics Workbench (EWB)是加拿大IIT公司于八十 年代末、九十年代初推出的用于电路仿真与设计的EDA软件，又 称为“虚拟电子工作台”。 IIT公司从EWB6.0版本开始，将专用 于电路仿真与设计模块更名为MultiSim，大大增强了软件 的仿真测试和分析功能，大大扩充了元件库中的仿真元件数量， 使仿真设计更精确、可靠。 Multisim意为“万能仿真 ”
一、主要功能
直流工作点分析 交流分析 暂态分析 傅立叶分析 噪声分析 失真分析 直流扫描 灵敏度分析 参数扫描 温度扫描 零-极点分析 传输函数分析 最坏情况分析 ……
二、主要特点
仿真的手段切合实际，选用的元器件和测量仪器与实
际情况非常接近；并且界面可视、直观。 绘制电路图所需的元器件、仪器、仪表以图标形式出 现，选取方便，并可扩充元件库。 可以对电路中的元器件设置故障，如开路、短路和不
菜单
1.3 Multisim 操作界面 1.3.1 Multisim 菜单栏 1.3.3 Multisim仪器仪表栏 Multisim8 在仪器仪表栏下提供了19个常用仪器仪表，依次 为数字万用表、函数发生器、瓦特表、双通道示波器、四通道 示波器、波特图仪、频率计、字信号发生器、逻辑分析仪、逻 辑转换器、IV分析仪、失真度仪、频谱分析仪、网络分析仪、 Agilent信号发生器、Agilent万用表、Agilent示波器、 tektronix示波器、测量探针。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
触发视图 设定为50% 触发释疑 触发菜单
水平控制区
垂直位置 光标
通道菜单 垂直幅度
垂直控制区
通道1 数学菜单 通道2 通道3 通道4
水平零点 水平位置 帮助卷动 水平菜单 水平幅度
3.14.2 泰克示波器使用举例1
拖放泰克示波器图标于适当位置，将1、2 两个 输入端与电路的输入、输出端连接。
双击泰克示波器图标，将其面板打开。
3.14 泰克仿真数字示波器
泰克（Tektronix ）TDS2024数字存储示波器 是小型、轻便的台式测试仪器，可进行以地电压 为参考的测量。泰克TDS2024数字示波器具有4 个测量信道，每个信道带宽均为200MHz，测量 取样速率为2GS/s；使用彩色LCD显示屏；具有 上下文相关的帮助系统；可以自动设置菜单；具 有双时基和带读数的光标；可进行11种自动测量； 具有脉冲宽度触发能力、能进行触发频率读数； 能对测量数据和波形进行存储和存储设置；可对 测试变量进行持续显示等。
连续按“Type”按钮4次，显示出1通道信号的峰峰 值。
按第5个选项按钮，返回MEASURE菜单。
按下第2个选项按钮，显示”Measure2”菜单。
பைடு நூலகம்
再按第1个选项按钮，显示 “CH2”。
连续按“Type”按钮4次，显示出2通道信号的峰峰 值。
再按第5个选项按钮，返回MEASURE菜单。由两 通道信号峰峰值之比即可求出电路的放大倍数。
3.14.1 面板显示及功能
泰克TDS2024 示波器面 板 显示屏幕 探头校准 打印 菜单按钮区 默认设置 帮助 自动设置
运行按 钮停止
单次序 列按钮
水平控 制区
电源开关 选项按钮 触发控制区 垂直控制区 接口区
菜单按钮区
保存/调出 测量 采集
触发控制区
强制触发 触发电平和用户选择
辅助 光标 显示
按下示波器的电源开关，示波器屏幕显示出坐 标方格。
打开右上角的运行开关，右下角状态栏出现绿色 闪烁方块，示波器中间也出现一条黄线。
单击自动设置按钮，屏幕显示出黄、蓝两条正弦 波形后，将运行开关关闭。
按下“MEASURE”菜单按钮，屏幕右侧显示 出MEASURE菜单。
按下第1个选项按钮，显示“Measure1”菜单。
