电气工程师《供配电》知识点电气工程师《供配电》知识点《供配电》这一科目其中的考点是并联电容器保护装置和投切装置。
WTT整理了电气工程师《供配电》知识点，欢送欣赏与借鉴。
1.保护装置：(1)对电容器内部故障采用的保护方式，有用外熔丝或外熔丝加继电保护两种。
(2)电容器组应装设不平衡保护，并应符合以下规定：①单星形接线的电容器组，可采用开口三角电压保护。
②串联段数为两段及以上的单星形电容器组，可采用相电压差动保护。
③每相能接成四个桥臂的.单星形电容器组，可采用桥式差电流保护。
④双星形接线电容器组，可采用中性点不平衡电流保护。
(3)高压并联电容器装置可装设带有短延时的速断保护和过电流保护，保护动作于跳闸。
(4)高压并联电容器装置宜装设过负荷保护，带时限动作于信号或跳闸。
(5)高压并联电容器装置应装设母线过电压保护，带时限动作于信号或跳闸。
带延时的目的是防止瞬时电压波动引起的误动。
(6)高压并联电容器装置应装设母线失压保护，带时限动作于跳闸。
(7)容量为0.18MVA及以上的油浸式铁芯串联电抗器宜装设瓦斯保护。
轻瓦斯动作于信号，重瓦斯动作于跳闸。
(8)低压并联电容器装置，应有短路保护、过电压保护、失压保护，并宜有过负荷保护或谐波超值保护。
2.投切装置：(1)高压并联电容器装置可根据其在电网中的作用、设备情况和运行经历选择自动投切或手动投切方式，并应符合以下规定：①兼负电网调压的并联电容器装置，可采用按电压、无功功率及时间等组合条件的自动投切。
②变电所的主变压器具有有载调压装置时，可采用对电容器组与变压器分接头进展综合调节的自动投切。
③除上述之外变电所的并联电容器装置，可分别采用按电压、无功功率(电流)、功率因数或时间为控制量的自动投切。
④高压并联电容器装置，当日投切不超过三次时，宜采用手动投切。
(2)低压并联电容器装置应采用自动投切。
自动投切的控制量可选用无功功率、电压、时间、功率因数。
(3)自动投切装置应具有防止保护跳闸时误合电容器组的闭锁功能，并根据运行需要应具有的控制、调节、闭锁、联络和保护功能;应设改变投切方式的选择开关。

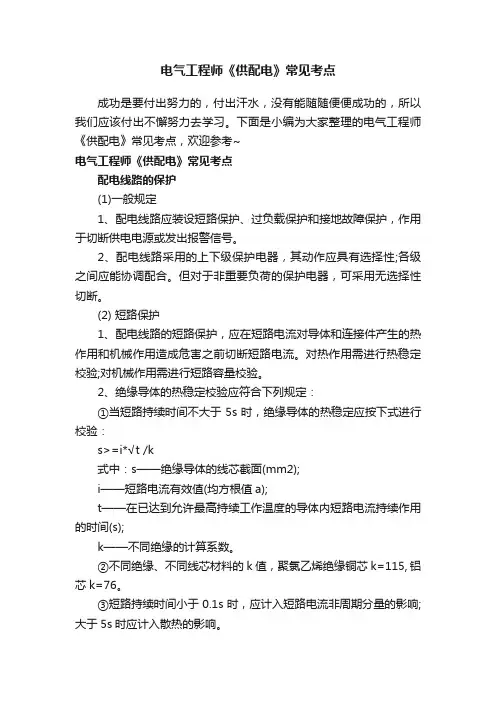

电气工程师《供配电》常见考点
电气工程师《供配电》常见考点成功是要付出努力的，付出汗水，没有能随随便便成功的，所以我们应该付出不懈努力去学习。
下面是小编为大家整理的电气工程师《供配电》常见考点，欢迎参考~电气工程师《供配电》常见考点配电线路的保护(1)一般规定1、配电线路应装设短路保护、过负载保护和接地故障保护，作用于切断供电电源或发出报警信号。
2、配电线路采用的上下级保护电器，其动作应具有选择性;各级之间应能协调配合。
但对于非重要负荷的保护电器，可采用无选择性切断。
(2) 短路保护1、配电线路的短路保护，应在短路电流对导体和连接件产生的热作用和机械作用造成危害之前切断短路电流。
对热作用需进行热稳定校验;对机械作用需进行短路容量校验。
2、绝缘导体的热稳定校验应符合下列规定：①当短路持续时间不大于5s时，绝缘导体的热稳定应按下式进行校验：s>=i*√t /k式中：s——绝缘导体的线芯截面(mm2);i——短路电流有效值(均方根值a);t——在已达到允许最高持续工作温度的导体内短路电流持续作用的时间(s);k——不同绝缘的计算系数。
②不同绝缘、不同线芯材料的k值，聚氯乙烯绝缘铜芯k=115, 铝芯k=76。
③短路持续时间小于0.1s时，应计入短路电流非周期分量的影响;大于5s时应计入散热的影响。
3、选用的低压断路器，短路电流不应小于低压断路器瞬时或短延时过电流脱扣器整定电流的1.3倍。
4、在线芯截面减小处、分支处或导体类型、敷设方式或环境条件改变后载流量减小处的线路，当越级切断电路不引起故障线路以外的一、二级负荷的供电中断，且符合下列情况之一时，可不装设短路保护：①配电线路被前段线路短路保护电器有效的保护，且此线路和其过负载保护电器能承受通过的短路能量;②配电线路电源侧装有额定电流为20a及以下的保护电器;(3)过负载保护1、配电线路的过负载保护，应在过负载电流引起的导体温升对导体的绝缘、接头、端子或导体周围的物质造成损害前切断负载电流。
注册电气工程师供配电专业基础知识点
注册电气工程师供配电专业基础知识点注册电气工程师供配电专业基础知识点1并联电容器接入电网的基本要求(1)高压并联电容器装置接入电网的设计，应按全面规划、合理布局、分级补偿、就地平衡的原则确定最优补偿容量和分布方式。
?(2)变电所里的电容器安装容量，应根据本地区电网无功规划以及国家现行标准《电力系统电压和无功电力技术导则》和《全国供用电规则》的规定计算后确定。
当不具备设计计算条件时，电容器安装容量可按变压器容量的10%～30%确定。
?(3)电容器分组容量，应根据加大单组容量、减少组数的原则确定。
?2并联电容器补偿容量计算3并联电容器接线方式(1)高压并联电容器装置，在同级电压母线上无供电线路和有供电线路时，可采用各分组回路直接接入母线，并经总回路接入变压器的接线方式。
(2)高压电容器组的接线方式，应符合下列规定;?1)电容器组宜采用单星形接线或双星形接线。
2)电容器组的每相或每个桥臂，由多台电容器串联组合时，应采用先并联后串联的接线方式。
(3)低压电容器或电容器组，可采用三角形接线或中性点不接地的星形接线方式。
5并联电容器装置设备及导体的选择电气工程师考试复习试题1.平行的`两根载流直导体，当通过的电流方向相反时，两导体将呈现出(B)。
A 互相吸引;B 互相排斥;C 互不反应。
2.电容器的(B)不能发生突变。
A 充电电流;B两端电压;C 储存电荷。
3.如果两个同频率的交流电的相位角，分别为φ1和φ2，其φ1-φ2<90 o时，称做(C)。
A 两个正弦量同相;B 第2个正弦量超前第1个正弦量;C 第1个正弦量超前第2个正弦量。
4.电阻值不随电压，电流的变化而变化的电阻称为(B)。
A 等效电阻;B 线性电阻;C 非线性电阻。
5.用隔离开关可以直接拉合(B)。
A 35KV10A负荷;B 110KV电压互感器;C 220KV空载变压器。
6.在中性点不接地的三相对称系统中，当发生金属性单相接地时，其非故障相的相对地电压(C)。
注册电气工程师供配电考试科目
注册电气工程师供配电考试科目电气工程师供配电考试的科目内容主要包括电气工程知识、电力系统及自动化设备、电气工程技术经济与管理、电力系统规划与设计、电力系统运行与维护等方面。
下面是关于这些科目内容的相关参考内容。
1. 电气工程知识- 电路基本理论：包括电流、电压、功率等基本概念，以及欧姆定律、基尔霍夫定律等电路分析方法。
- 电气元件与电路：介绍常见的电气元件，如电阻、电容、电感等，以及它们在电路中的应用。
- 电气工程基础知识：包括电磁场理论、电气工程材料、电气安全等方面的基础知识。
2. 电力系统及自动化设备- 输配电工程常识：介绍电力系统的基本概念、结构与组成，以及常见的输变电设备和设施。
- 电力系统继电保护：介绍电力系统中继电保护的基本原理、常见的保护装置及其应用。
- 电力系统自动化：介绍电力系统自动化技术的基本原理与应用，如自动调压、自动重启等。
3. 电气工程技术经济与管理- 工程经济学：包括成本分析、投资决策、经济效益评价等方面的内容，用于电气工程项目的经济分析与管理。
- 施工组织与管理：介绍电气工程的施工组织、项目管理、质量控制等方面的知识，用于电气工程项目的实施与管理。
4. 电力系统规划与设计- 电力系统规划：介绍电力系统的规划原则、方法及程序，包括负荷预测、输电线路规划等内容。
- 电力系统设计：介绍电力系统的设计原则、方法及步骤，包括配电网络设计、保护系统设计等方面的内容。
5. 电力系统运行与维护- 电力系统运行管理：介绍电力系统的运行管理、运维管理、事故处理等方面的知识。
- 电力系统故障与保护：介绍电力系统的故障类型、故障分析与处理方法，以及电力系统保护设备的选型与应用等内容。
以上是电气工程师供配电考试科目的相关参考内容，涵盖了该考试的主要知识点。
这些知识对于申请电气工程师资格证书及从事电气工程的相关岗位具有重要的参考价值。
注册电气工程师 (供配电)专业基础和专业考试
注册电气工程师 (供配电)专业基础和专业考试电气工程师（供配电）专业的基础知识主要包括电气工程基础、供配电工程基础、电力系统与自动化以及电力系统运行与管理。
专业考试主要涉及电力工程法规、电力系统计算、供配电工程设计与施工等方面的内容。
以下是与该专业相关的参考内容。
1. 电气工程基础电气工程基础是电气工程师（供配电）必备的知识基础。
包括电路理论、电磁场与电磁波、电力电子技术等方面内容。
例如，电路理论涉及电路分析方法、定理与应用、交流电路分析、三相电路等；电磁场与电磁波涉及电荷、电场、磁场、电磁波的概念、性质与应用；电力电子技术涉及半导体器件、开关电源、变流器、逆变器等。
2. 供配电工程基础供配电工程基础包括配电设备与线路、电力负荷与供电网络、电力系统保护与自动化等内容。
例如，配电设备与线路涉及变压器、开关设备、配电线路的基本原理、选型与运行；电力负荷与供电网络涉及负荷特性与分类、电气负荷计算、供电网络布置与可靠性分析；电力系统保护与自动化涉及电力保护原理、设备及选型、电力系统自动化与远动技术等。
3. 电力系统与自动化电力系统与自动化是电气工程师（供配电）所需掌握的重要知识。
包括电力系统基础、电力系统稳定与控制、电力系统计算与仿真等方面的内容。
例如，电力系统基础涉及电力系统的组成、结构与性能、传输与分配、供电可靠性等；电力系统稳定与控制涉及电力系统稳态与暂态稳定性分析与控制技术；电力系统计算与仿真涉及电力系统计算方法、潮流计算、电力系统仿真软件等。
4. 电力系统运行与管理电力系统运行与管理是电气工程师（供配电）专业的重要内容。
包括电力系统运行管理、电力市场与电能计量、电力质量与能效管理等方面的知识。
例如，电力系统运行管理涉及电力系统调度与控制、电力系统应急处理、事故分析与故障处理等；电力市场与电能计量涉及电力市场模式、电力定价与电能计量技术；电力质量与能效管理涉及电力质量与稳定、能源管理与节能技术等。
注册电气工程师供配电方向专业知识考点
注册电气工程师供配电方向专业知识考点嘿，朋友！咱今天就来好好唠唠注册电气工程师供配电方向专业知识的那些考点。
要说这供配电方向，那可是个技术活，就好比在复杂的电路迷宫里找对出口。
先来说说电力系统，这可是基础中的基础。
你想想，整个电力系统就像一个庞大的物流网络，电能就是货物，从发电厂这个大仓库出发，经过各种线路和设备，送到千家万户。
这里面涉及到的知识点，像什么电力负荷计算、短路电流计算，那可都得弄明白。
要是算错了，就好比物流送错了地方，那麻烦可就大啦！再讲讲高压电器及开关柜。
这高压电器就像是电路里的大力士，能承受巨大的压力和电流。
开关柜呢，就像是它们的家，得安排得妥妥当当。
这里面的知识，比如各种高压电器的特性、开关柜的结构和操作，都得牢记于心。
不然，万一出了故障，那可就像家里的电路短路，一片漆黑，不知所措。
还有继电保护这块儿，那可是电力系统的“保镖”。
它时刻警惕着各种异常情况，一有风吹草动，立刻行动。
像什么过流保护、差动保护，原理和整定计算都得精通。
这就好比你出门得知道怎么保护自己，遇到危险能迅速做出反应。
接着是防雷接地。
想象一下，雷电就像个调皮的孩子，到处捣乱。
我们得想办法让它乖乖听话，不造成破坏。
接地系统就是我们的“金箍棒”，能把雷电的能量导入大地。
这里面的接地电阻计算、防雷措施选择，都不能马虎。
然后是电线电缆的选择和敷设。
这电线电缆就像血管，输送着电能。
选择合适的电线电缆，就像给身体选对血管，粗了细了都不行。
敷设的方式和路径，也得精心设计，不然就像血管堵了，出大问题。
配电室的布置和照明设计也不能忽视。
配电室就像是电力系统的“指挥中心”，布置得合理才能高效运转。
照明设计呢，就像给指挥中心装上明亮的眼睛，看得清楚才能指挥得当。
你说，这些考点是不是都很关键？是不是得下苦功夫去掌握？要是不认真对待，怎么能在考试中过关，怎么能在实际工作中不出差错？所以啊，朋友们，加油吧，把这些考点都拿下，成为真正的电气工程师专家！。
电气工程师专业考试《供配电》复习知识点
电气工程师专业考试《供配电》复习知识点瓦斯保护的特点有哪些?答：瓦斯保护是变压器特有的保护装置。
是利用变压器内部各种故障时会产生或分解气体，来反映气体数量和油流速度的保护。
它不仅能反映变压器油箱内部各种故障，而且还能反映出差动保护反映不出来的匝间短路、铁芯故障和内部进入空气。
具有灵敏度高，结构简单，动作迅速的优点，但无法反映外部故障、瓦斯(环球网校电气工程师频道提供供配电专业考点瓦斯复习资料)继电器抗干扰能力较差、保护回路因漏油进水易误动的缺点。
它不能作为变压器唯一的主保护，而是与差动保护相互配合来保护变压器。
站用系统故障的处理原则有哪些?答：(1)当变压器故障，有备自投装置的站用变压器失电时，在其自动切换后，应检查切换是否良好，并应拉开变压器高、低压侧的隔离开关后进行检查处理。
若无备自投装置，则应拉开失电变压器两侧的隔离开关，投入备用电源，保持继续供电，然后进行检查处理。
(2)站用变压器高压侧保险熔断后，应检查保护动作情况，判断故障(环球网校电气工程师频道提供供配电专业考点故障复习资料)性质，并认真进行外部检查，如确认是外部故障，经消除后恢复供电。
如无明显故障象征，应测量变压器绝缘电阻，合格后进行试送电，试送不成功时，在未查明原因和消除故障(前，不得再合闸送电。
(3)站用供电系统某馈线故障，保险熔断后，应检查并消除后恢复供电。
禁止随意加大保险丝。
如一段母线总开关跳闸后，应检查母线有无故障，若母线正常，则可能是馈线故障引起越级跳闸。
此时可将故障馈线拉开后恢复其余部分的送电。
同时迅速检查主变通风装置是否供电或切换正常，恢复站用电后应先供主变通风回路。
如故障点未查出时，应将该母线上站有馈线隔离开关拉开，逐条试送。
(4)当站用系统出现电压过高或过低时，应检查原因并及时进行调整。
母线着色的规定和作用有哪些?答：母线的着色可以提高热辐射(散热)能力，比不着色提高12～15%;对钢母线着色还可以防锈，同时也是一种颜色标志，便于识别。
注册电气工程师供配电系统知识点
注册电气工程师供配电系统知识点供配电系统是电力系统中非常重要的组成部分，它直接关系到电能的分配和使用的安全性、可靠性和经济性。
对于注册电气工程师来说，掌握供配电系统的相关知识是至关重要的。
下面就为大家详细介绍一下注册电气工程师供配电系统的一些重要知识点。
一、电力负荷计算电力负荷计算是供配电系统设计的基础，其目的是确定设备容量、选择导线和电缆截面、选择电器设备以及确定供电方案等。
常见的负荷计算方法有需要系数法、利用系数法和单位面积功率法等。
需要系数法是最为常用的一种方法，它根据设备的性质和运行情况，乘以相应的需要系数来计算设备的计算负荷。
例如，对于多台同类设备，其计算负荷等于设备容量之和乘以需要系数。
利用系数法则是通过设备的平均负荷和最大负荷之间的关系来计算负荷，它考虑了设备的负载特性和工作制度，计算结果相对较为准确，但计算过程较为复杂。
单位面积功率法适用于民用建筑等场所，根据建筑物的面积和单位面积的功率指标来估算负荷。
在进行负荷计算时，还需要考虑同时系数和负荷系数，以准确反映实际的负荷情况。
二、短路电流计算短路是电力系统中常见的故障之一，短路电流的计算对于选择电器设备、校验继电保护装置和确定母线的短路稳定性等具有重要意义。
短路电流计算需要首先确定短路点和短路类型，常见的短路类型有三相短路、两相短路、单相短路和两相接地短路等。
然后，根据电力系统的参数和短路点的位置，计算短路电流的周期分量和非周期分量。
在计算短路电流时，需要考虑电力系统的阻抗，包括电源阻抗、变压器阻抗和线路阻抗等。
阻抗的计算通常采用标幺值法，将各个参数都化为标幺值进行计算，这样可以简化计算过程。
三、供配电系统的接线方式供配电系统的接线方式直接影响到系统的可靠性、灵活性和经济性。
常见的接线方式有放射式、树干式和环式。
放射式接线的特点是每个负荷都由独立的线路供电，可靠性高，但投资较大。
适用于对供电可靠性要求较高的场所，如重要的车间、大型设备等。
电气工程师(供配电)：接地必看题库知识点
电气工程师(供配电)：接地必看题库知识点1、单选当向建筑物内低压系统供电的配电变压器的高压侧工作于低电阻接地系统，且配电变压器在建筑物外时，低压系统电源接地应符合（）。
A.与变压器保护接地共用接地装置，接（江南博哥）地电阻小于4ΩB.与变压器保护接地共用接地装置，接地电阻小于10ΩC.在距该配电变压器适当的地点设置专用接地装置，其接地电阻不大于4ΩD.在距该配电变压器适当的地点设置专用接地装置，其接地电阻不大于10Ω正确答案：C2、单选接户线的绝缘子铁脚直接接地，接地电阻不宜超过（）。
A.30ΩB.20ΩC.10ΩD.4Ω正确答案：A3、多选在有接地系统及低电阻接地系统中，变电所电气装置中电气设备接地线的截面，应按接地短路电流进行热稳定校验，则下面说法正确的是（）。
A.钢接地线的短时温波不应超过400℃B.铜接地线的短时温波不应超过350℃C.铝接地线的短时温波不应超过300℃D.钢接地线的短时温波不应超过380℃正确答案：A, C4、单选消弧线圈接地系统中在高土壤电阻率地区的接地电阻应不大于（）。
A.30ΩB.20ΩC.10ΩD.4Ω正确答案：A5、多选为了防止静电危害，在某些特殊场所的工作人员应做到（）。
A.不应穿丝绸或某些合成纤维（例如尼龙、贝纶等）衣服，并应在手腕戴接地环以确保接地B.不应戴金属戒指和手镯C.特殊场所的门把手和门栓也应接地D.移动的导电容器或器具有可能产生静电危害时应接地正确答案：A, B6、多选电力系统中电气装置、设施的接地按用途分为（）。
A.工作（系统）接地B.保护接地C.雷电保护接地D.防静电接地正确答案：A, B, C, D7、单选变电所的接地网的埋设深度不宜小于（）m。
A.0.5B.0.6C.0.7D.0.8正确答案：B8、单选在非沥青地面的居民区内，10kV高压架空配电线路的钢筋混凝土电杆（）接地，金属杆塔（）接地，接地电阻不宜超过30Ω。
A.宜，不应B.宜，应C.应，不应D.应，应正确答案：B9、单选静电接地可以经限流电阻及自己的连接线与接地装置相连，限流电阻的阻值应为（）。
电气工程师考试《供配电》重点
电气工程师考试《供配电》重点电气工程师考试供配电重点(1)锅炉安全门安全门是防止锅炉和承压部件超压、保证锅炉机组和压力容器安全运行的一种极为重要的保安装置。
安全门的布置位置及排汽量，在《电力工业锅炉监察规程》中有明确的规定;即过热器出口、再热器进、出口及直流锅炉过热器截止阀前和启动分离器等部位都必须装设安全门。
锅炉一次汽部分的所有安全门，其排放量的总和必须大于锅炉的最大连续蒸发量;二次汽部分的所有安全门，其总排放量必须大于再热器最大设计流量的100%;直流锅炉启动分离器安全门的总排放量应大于锅炉启动时的产汽量。
并规定了当所有安全门开启后，锅炉蒸汽压力上升的幅度不得超过安全门起座压力的3%和不得使锅炉各部分压力超过计算工作压力的8%。
锅炉安全门的起座压力，除制造厂有特殊规定外一般应按如下原则进行调整和校验：即汽包和过热器出口的控制安全门起座压力为工作压力的1.05倍，工作安全门起座压力为工作压力的1.08倍，再热器出口的安全门起座压力为工作压力的1.10倍，工作安全门起座压力为工作压力的1.04倍。
安全门的回座压差，一般应为起座压力的4%一7%，但最大应不超过起座压力的look。
当锅炉一次汽系统在不同部位装设有安全门时，过热器出口安全门的起座压力，应保证在锅炉压力异常升高时，在该锅炉一次汽水系统所有安全门中过热器出口安全门最先动作。
对于脉冲式安全门，工作压力是指在冲量接出地点的压力，对于其他安全门，是指安全门安装地点的的工作压力。
为了使安全门在锅炉各种情况下均能起到保护设备防止超压的作用，除锅炉进行超压试验外，从锅炉开始进水到停炉去压结束整个阶段，各安全门均应按正常方式投入运行。
锅炉正常运行时应定期检查安全门、排汽管以及消音器等设备完整并固定牢固。
安全门在运行压力下应具有良好的密封性能。
(2)向空排汽阀向空排汽阀一般是作为防止锅炉超压的一种辅助手段，通常具有压力超过定值时能自动打开将蒸汽排出，从而避免锅炉发生超压。
(完整word版)供配电考试复习资料
第一章绪论1、电力系统运行的要求：安全、可靠、优质、经济2、用电设备的额定电压Ur与所连接系统的标称电压Un一致3、发电机的额定电压Ur.G比所连接电网的系统标称电压Un高5%。
用于补偿线路的电压损失。
（6kV发电机额定电压为6.3kV，10——10.5）4、电力变压器的额定电压：一次绕组：直接接于发电机出线端，则其额定电压应与发电机额定电压相同。
当接于电网时，则等于电网标称电压。
二次绕组：当二次侧线路较短时，比电网标称电压高5%，用来补偿负载内部的电压损失；当二次侧输电线路较长时，考虑线路电压损失，则应比电网标称电压高10%。
5、中性点不接地系统——除保护或测量用途的高阻抗接地以外，中性点不接地的系统。
6、中性点不接地系统发生单相接地故障时，非故障相的对地电压升至电源相电，而故障相的对地电容电流将升至正常工作的3倍。
7、当单相接地故障电容电流不大于10A时，可采用中性点不接地方式；当大于10A又需在接地故障条件下运行时，应采用中性点谐振接地方式（消弧线圈接地）。
8、中性点谐振接地系统——一个或多个中性点通过具有感抗的器件接地的系统。
9、中性点直接接地系统优点：非故障相对地电压仍为相电压缺点：供电可靠性因接地故障而中断。
110KV及以上的超高压系统采用电源中性点直接接地方式，以降低电气设备的绝缘水平和造价，防止接地故障后引起的过电压10、TN系统：电源端中性点直接接地，而装置的外露可导电部分是利用保护导体连接到那个接地点上。
T接地，N不接地，S五线，C四线TN-C-S系统：三相先四后五线系统TN-S系统广泛应用在对安全要求及抗电磁干扰要求较高的场所，如办公楼、实验楼、居民楼。
在设有配电变电所的建筑中TN-S是最好的选择；TN-C系统不适用于对抗电磁干扰和安全较高的场所；TN-C-S系统自电源到建筑物内电气装置采用经济的TN-C，对安全及抗电磁要求高的场所用TN-S。
11、TT系统：只有一点（中性点）直接接地，而电气装置的外露可导电部分则是被接到独立于电源系统接地的接地极上。
电气工程师《供配电》重点问答题
电气工程师《供配电》重点问答题问答题：1.电力变压器主要由哪几部分组成?变压器在供配电技术中起什么用途?答：电力变压器主要由铁心、线圈、油箱、储油柜以及绝缘套管、分接开关和气体继电器等组成。
在电力系统中，变压器占有极其重要的地位。
在供配电技术中的主要用途表现在以下两点：电能供出电能时，利用变压器升高发电机的出口电压，以减少线路中的能量损耗和提高电能利用率;向用户分配电能时，又可利用变压器把电压降低，以满足用户的需要和提高用电的安全性。
2.变压器并联运行的条件有哪些?其中哪一条应严格执行?答：变压器并联运行的条件：①并联各变压器的联结组别标号相同;②并联各变压器的变比相同(允许有±0.5%的差值);③并联各变压器的短路电压相等(允许有±10%的差值)。
其中第①条必须严格执行，即联结组别标号不同的变压器绝不能并联运行。
3.单台变压器容量确定的主要依据什么?若装有两台主变压器，容量又应如何确定?答：单台变压器的额定容量SN应能满足全部用电设备的计算负荷Se，留有裕量，并考虑变压器的经济运行，即按照SN=(1.15～1.4)Se;通常车间变电所中，单台变压器容量不宜超过1000kV?A，对装设在二层楼以上的干式变压器，其容量不宜大于630kV?A。
若装有两台主变压器，每台主变压器的额定容量SN应同时满足以下两个条件：①当任一台变压器单独运行时，应满足总计算负荷的60%～70%的要求，即SN≥(0.6～0.7)Se;②任一台变压器单独运行时，应能满足全部一、二级负荷总容量的需求，即SN≥SⅠe + SⅡ问答题：1.高压熔断器在电网线路中起何保护作用?答：高压熔断器是用来防止高压电气设备发生短路和长期过载的保护元件，是一种结构简单，应用最广泛的保护电器。
2.高压隔离开关在电力线路中起何作用?高压负荷开关与高压隔离开关有何不同?答：高压隔离开关主要用于隔断高压电源，以保证其他设备和线路的安全检修。
注册电气工程师(供配电)专业考试复习笔记
注册电气工程师（供配电）复习笔记第一章安全1、油浸变压器在两个《变电所设计规范》、《火力发电厂与变电站设计防火规范》等诸多规范里都有，一定要找到原话，若一时找不到，立即看指导书。
变电站危险性分类、耐火等级、防火间距及消防道路等在《火力发电厂与变电站设计防火规范》。
民用建筑设计防火有关内容在《建筑设计防火规范》而不是在《高层民用建筑设计防火规范》。
2、特殊场所电气安全可依据《民用建筑电气设计规范》和配电手册第十五章第三节。
3、总电位联结要求见《低压配电设计规范》、《交流电气装置的接地》，联结导体见《保护导体和保护联结导体》。
4、防爆间隔的设置见《3——110KV高压配电装置设计规范》。
5、建筑物消防应急照明和消防疏散指示标志可首先查阅《建筑设计防火规范》，高层建筑物查阅高层建筑物相关规范。
6、等电位连接干线的截面要求选择题时可依据配电手册。
第二章环保与节能1、本章的各级变压总线损率、频率偏差允许值等一些知识点见指导书。
2、变压器、电机、线路、风机水泵、晶闸管变流装置、照明设备与低压电器等效率、负载率、损耗，无功补偿、节约电费等计算均可依据《钢铁企业电力设计手册》（上）第六章。
3、计算机房的噪声、无线电等干扰见《电子计算机机房设计规范》。
4、案例题具体细节：①变压器有无功损耗、电能损耗可以依据《工业与民用配电设计手册》第一负荷计算及无功功率补偿第十节电网损耗计算，变压器一、二侧功率、效率、折旧计算等可依据《钢铁企业电力设计手册》（上），关于变压器的计算，一个原则是先看前者，若无再看后者；②风机水泵节能与功率、照明变压器补偿、变压器不同负载时效率等计算见《钢铁企业电力设计手册》（上）第六章；③电机的功率、效率、损耗等见《钢铁企业电力设计手册》（上）第六章，但其选择与检验、性能等方面见《钢铁企业电力设计手册》（下），注意上下册的区分。
第三章负荷计算与负荷分级1、本章主要涉及依据有《供配电系统设计规范》和配电手册第一、二章。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气工程师考试《供配电》知识点
一.施工前的环境检查
在安装工程开始以前应对交接间、设备间的建筑和环境条件进行检查，具备下列条件方可开工：
1.交接间间、设备间、工作区土建工程已全部竣工。
房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运、门锁和钥匙齐全。
2.房屋预留地槽、暗孔、孔洞的位置、数量、尺寸均应符合设计要求。
3.对设备间铺设活动地板应专门检查，地板板块铺设严密坚固，每平方米水平允许偏差不应大于2mm，地板支柱牢固，活动地板防静电措施的接地应符合设计和产品说明书要求。
4.交接间、设备间应提供可靠的施工电源和接地装置。
5.交接间、设备间的面积，环境温、湿度均应符合设计要求和相关规定。
二.施工前的器材检验
1.器材检验一般要求
(1)施工前，施工单位应对工程所用线缆器材规格、程式、数量、质量进行检查，无出厂检验证明材料者或与设计不符不得在工程中使用。
(2)经检验的器材应做好记录，对不合格证的器件应单独存放，以备核查与处理。
2.型材、管材与铁件的检验要求：
(1)各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整、不得变形、断裂。
(2)管材采用钢管、硬聚氯乙烯管、玻璃钢管时，其管身就光滑无伤痕、管孔无变形，孔径、壁厚应符合设计要求。
(3)管道采用水泥管块时，应符合邮电部《通信管道工程施工及验收技术规范》(ydj39-90)中相关规定。
(4)各种铁件的材质、规格均应符合质量标准，不得有歪斜、扭曲、飞刺、断裂或破损。
(5)铁件的表面处理和镀层均应完整、表面光洁、无脱落、气泡等缺陷。
3.线缆的检验要求：
(1)工程使用的对绞电缆和光缆规格、程式、形式应符合设计的规定和合同要求。
(2)电缆所附标志、标签内容应齐全、清晰。
(3)电缆外护套须完整无损，电缆应附有出厂质量检验合格证。
如用户要求，应附有本批量电缆的电气性能检验报告。
(4)电缆的电气性能应从本批量电缆的任意三盘中截出100m长度进行抽样测试。
(5)剥开缆线头，有a、b端要求的要识别端别，在缆线外端应标出类别和序号。
(6)光缆开盘后应先检查光缆外表有无损伤，光缆端头封装是否
良好。
(7)综合布线系统工程采用62.5/125μm或50/125μm多模渐变折射率光纤光缆和单模光纤光缆时，现场检验应测试光纤衰减常数和光纤长度。
1)衰减测试：宜采用光时域反射仪(otdr)进行测试。
测试结果如超出标准或与出厂测试数值差异太大，应用光功率测试，并加以比较，断定是测试误差还是光纤本身衰减过大。
2)长度测试：要求对每根光纤进行测试，测试结果应一致。
如果在同一盘光缆中，光纤长度差异较大，则应从另一端进行测试或做通光检查，以判定是否有断纤现象存在。
(8)光纤调度软线(光跳线)检验应符合下列规定：
1)光纤调度软线应具有经过防火处理的光纤保护包皮，两端的活动连接器(活接头)端面应装配有合适的保护盖帽;
2)每根光纤调度软线中光纤的类型应有明显的标记，选用应符合设计要求。
4.接插件的检验要求：
(1)接线排和信息插座及其他接插件的塑料材质应具有阻燃性。
(2)保安接线排的保安单元过压、过流保护各项指标应符合邮电部有关规定。
(3)光纤插座的连接器使用型号和数量、位置与设计相符。
(4)光纤插座面板应有发射(tx)和接收(rx)明显标志。
5.配线设备的使用应符合下列规定：
(1)电缆交接设备的型号、规格应符合设计要求：
(2)光、电缆交接设备的编排及标志名称应与设计相符。
各类标志名称应统一，标志位置正确，清晰。
6.有关对绞电缆电气性能、机械特性、光缆传输性能及接插件的具体技术指标和要求，应符合设计规范。
