光纤收发器基本连接方式
光纤收发器说明书
具 有10 / 1 0 0 M网 络 接 口 自 适 应 ， 网 络 接 口 自 动 检 测 直 连 线/交 叉 线 连 接 方 式 自 动 适 应
支持多种工作模式：直通模式，存储转发模式，收 发器模式，利用拨动开关设置工作模式
1 0 0公 里 -6dBm -2dBm <-35dBm 29dBm
SC 单模双纤 1550mm 1 2 0公 里 -2dBm 2dBm <-36dBm
34dBm
光纤接口
SC
SC
SC
SCห้องสมุดไป่ตู้
SC
光纤类型 单模单纤 单模单纤 单模单纤 单模单纤 单模单纤
中心波长 1310/1550mm 1310/1550mm 1310/1550mm 1310/1550mm 1490/1550mm
光 纤 收 发 器 提 供T C P / I P网 络 接 口 与 光 纤 接 口的双向数据传输功能，可以将以太网信号通 过 光 纤 线 路 传 输 突 破 传 输 距 离1 0 0米 的 限 制 ， 使得以太网网络覆盖得到极大的延伸。光纤数 据通信具有通信距离远，通信数据容量大，不 容易受干扰等特点得到了广泛的使用，光纤已 经深入到各行各业各个层面，但是由于原有的网络系统 都是基于电缆通信，光纤收发器的出现，确保能够顺畅 的将电信号与光纤信号相互转换，顺利解决互联网最后 一公里的问题。
FDX 灯亮：网口以全双工方式传输数据 灯灭：网口以半双工方式传输数据
TX 100 灯亮：网口传输速率100Mbps 灯 灭 ： 网 口 传 输 速 率1 0 M b p s
TX Link 灯长亮：双绞线链路连接正确 /Act 灯闪亮：双绞线中有数据在传输
光纤收发器说明
光纤收发器说明一、光纤收发器基础介绍光纤收发器，又称为光电转换器，是一种将电信号转换为光信号，并通过光纤传输的设备。
它在光纤网络中扮演着重要的角色，为长距离、高速率的数据传输提供了可靠的手段。
光纤收发器广泛应用于局域网（LAN）、广域网（WAN）、城域网（MAN）等网络架构中，是光纤通信的重要组成部分。
二、光纤收发器的工作原理光纤收发器的主要功能是将电信号与光信号相互转换。
其工作原理可以简要概括为：当电信号进入光纤收发器时，首先经过输入端口的接收电路进行接收，并进行信号调理、整形等处理。
然后，通过光电转换器件将电信号转换为光信号，再通过光学系统将光信号耦合到光纤中进行传输。
在接收端，光信号经过光纤传输后，再经过光学系统、光电转换器件还原为电信号，最后经过输出端口的驱动电路进行信号的放大、整形等处理，完成电信号与光信号的相互转换。
三、光纤收发器的分类光纤收发器有多种分类方式，常见的分类方式如下：1.按传输速率分类：光纤收发器可分为100Mbps、1Gbps、10Gbps等不同速率的光纤收发器。
随着技术的发展，更高速度的光纤收发器也在不断涌现。
2.按工作模式分类：光纤收发器可分为单模光纤收发器和多模光纤收发器。
单模光纤收发器适用于长距离、高速率的数据传输，而多模光纤收发器适用于短距离、高数据量的传输场景。
3.按结构分类：光纤收发器可分为独立式和模块式两种类型。
独立式光纤收发器一般采用金属外壳，体积较大，而模块式光纤收发器则采用标准化的插板结构，方便集成到网络设备中。
4.按管理方式分类：光纤收发器可分为非网管型和网管型两类。
非网管型光纤收发器无需配置软件即可使用，而网管型光纤收发器则需要配置相应的软件来进行管理和维护。
四、光纤收发器的应用场景1.远距离数据传输：在局域网、广域网、城域网等网络架构中，由于距离较远，需要通过光纤进行传输。
光纤收发器作为光电转换设备，能够实现远距离、高速率的数据传输。
2.高速数据传输：随着技术的发展，越来越多的应用需要高速数据传输。
光纤收发器连接方式与连接图
光纤收发器连接方式与连接图
光纤收发器，是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器（Fiber Converter）。
产品一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，且通常定位于宽带城域网的接入层应用；如：监控安全工程的高清视频图像传输；同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。
光纤收发器连接方式与连接图
环形骨干网
环形骨干网是利用SPANNING TREE特性构建城域范围内的骨干，这种结构可以变形为网状结构，适合于城域网上高密度的中心小区，形成容错的核心骨干网络。
环形骨干网对IEEE.1Q及ISL网络特性的支持，可以保证兼容于绝大多数主流的骨干网络，如跨交换机的VLAN、TRUNK等功能。
环形骨干网可为金融、政府、教育等行业组建宽带虚拟专网。
链形骨干网。

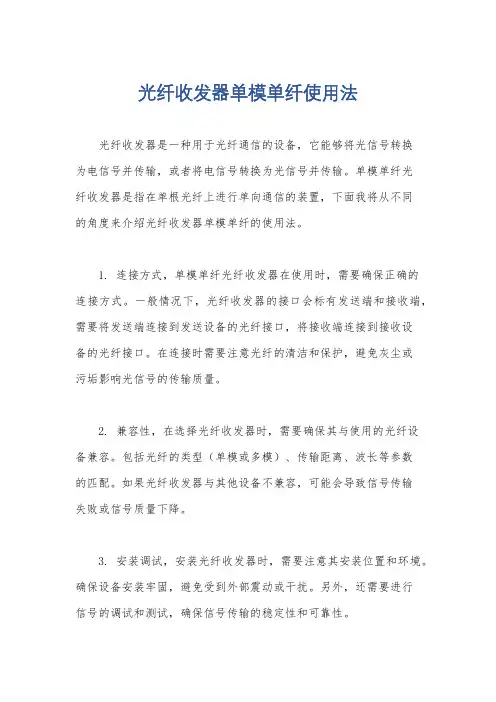

光纤收发器单模单纤使用法
光纤收发器单模单纤使用法光纤收发器是一种用于光纤通信的设备，它能够将光信号转换为电信号并传输，或者将电信号转换为光信号并传输。
单模单纤光纤收发器是指在单根光纤上进行单向通信的装置，下面我将从不同的角度来介绍光纤收发器单模单纤的使用法。
1. 连接方式，单模单纤光纤收发器在使用时，需要确保正确的连接方式。
一般情况下，光纤收发器的接口会标有发送端和接收端，需要将发送端连接到发送设备的光纤接口，将接收端连接到接收设备的光纤接口。
在连接时需要注意光纤的清洁和保护，避免灰尘或污垢影响光信号的传输质量。
2. 兼容性，在选择光纤收发器时，需要确保其与使用的光纤设备兼容。
包括光纤的类型（单模或多模）、传输距离、波长等参数的匹配。
如果光纤收发器与其他设备不兼容，可能会导致信号传输失败或信号质量下降。
3. 安装调试，安装光纤收发器时，需要注意其安装位置和环境。
确保设备安装牢固，避免受到外部震动或干扰。
另外，还需要进行信号的调试和测试，确保信号传输的稳定性和可靠性。
4. 环境要求，在使用光纤收发器时，需要注意其工作环境的要求。
光纤收发器通常要求在干燥、通风良好的环境下工作，避免灰尘和湿气对设备的影响。
另外，温度和湿度对设备的影响也需要引起重视。
5. 维护保养，光纤收发器在使用过程中需要定期进行维护保养，包括清洁光纤连接头、检查设备工作状态、更换损坏的部件等。
定期的维护保养能够延长设备的使用寿命，确保其正常工作。
总的来说，光纤收发器单模单纤的使用需要注意连接方式、兼容性、安装调试、工作环境和维护保养等方面的要求，只有全面考虑这些因素，才能确保光纤收发器的正常稳定工作。

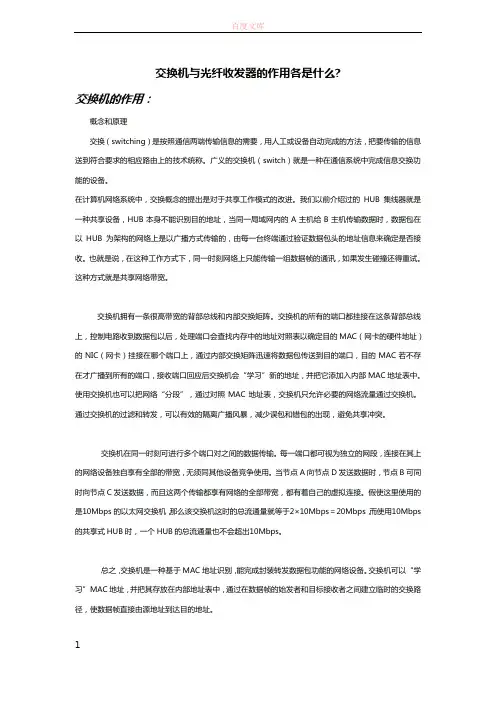

交换机与光纤收发器的作用
交换机与光纤收发器的作用各是什么?交换机的作用：概念和原理交换（switching）是按照通信两端传输信息的需要，用人工或设备自动完成的方法，把要传输的信息送到符合要求的相应路由上的技术统称。
广义的交换机（switch）就是一种在通信系统中完成信息交换功能的设备。
在计算机网络系统中，交换概念的提出是对于共享工作模式的改进。
我们以前介绍过的HUB集线器就是一种共享设备，HUB本身不能识别目的地址，当同一局域网内的A主机给B主机传输数据时，数据包在以HUB为架构的网络上是以广播方式传输的，由每一台终端通过验证数据包头的地址信息来确定是否接收。
也就是说，在这种工作方式下，同一时刻网络上只能传输一组数据帧的通讯，如果发生碰撞还得重试。
这种方式就是共享网络带宽。
交换机拥有一条很高带宽的背部总线和内部交换矩阵。
交换机的所有的端口都挂接在这条背部总线上，控制电路收到数据包以后，处理端口会查找内存中的地址对照表以确定目的MAC（网卡的硬件地址）的NIC（网卡）挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口，目的MAC若不存在才广播到所有的端口，接收端口回应后交换机会“学习”新的地址，并把它添加入内部MAC地址表中。
使用交换机也可以把网络“分段”，通过对照MAC地址表，交换机只允许必要的网络流量通过交换机。
通过交换机的过滤和转发，可以有效的隔离广播风暴，减少误包和错包的出现，避免共享冲突。
交换机在同一时刻可进行多个端口对之间的数据传输。
每一端口都可视为独立的网段，连接在其上的网络设备独自享有全部的带宽，无须同其他设备竞争使用。
当节点A向节点D发送数据时，节点B可同时向节点C发送数据，而且这两个传输都享有网络的全部带宽，都有着自己的虚拟连接。
假使这里使用的是10Mbps的以太网交换机，那么该交换机这时的总流通量就等于2×10Mbps＝20Mbps，而使用10Mbps 的共享式HUB时，一个HUB的总流通量也不会超出10Mbps。
100m光纤收发器使用说明
100m光纤收发器使用说明100m光纤收发器使用说明1. 引言本文旨在提供100m光纤收发器的使用说明，帮助用户正确配置和操作光纤收发器。
2. 产品特点•支持100兆速率•使用单模光纤传输•具备高性能和稳定的传输功能•支持多种接口类型3. 安装步骤1.确保光纤收发器与设备断电，避免电击危险。
2.将光纤收发器的光纤插头插入光纤接口，确保插头与接口稳固连接。
3.将另一端的光纤插头插入目标设备的光纤接口，同样需要插头与接口完全连接。
4.确保光纤收发器与设备的电源线连接稳固，然后将电源线插头插入电源插座。
5.开启电源，等待光纤收发器启动。
4. 注意事项•在安装和使用光纤收发器时，请务必阅读并遵循本使用说明。
•避免在高温、潮湿或多尘环境中使用光纤收发器。
•如需进行维护或更换零部件，请将光纤收发器断电。
•若光纤收发器出现故障或异常状况，应立即停止使用并联系售后服务。
5. 联系方式如有任何问题或需要进一步咨询，请联系我们的售后服务团队：- 电话：XXXXXXXXXX - 邮箱：6. 结论本使用说明提供了100m光纤收发器的安装、注意事项以及联系方式等重要信息。
请用户仔细阅读并按照说明操作，确保正确、稳定地使用光纤收发器。
7. 光纤收发器配置在使用100m光纤收发器之前，需要根据实际需求进行一些基本的配置。
通过连接到光纤收发器的设备，进入网络设置界面，根据需要进行以下配置： - IP地址设置：根据网络环境，设置光纤收发器的IP地址，确保与其他设备在同一网段。
- 子网掩码：设置合适的子网掩码，以确保设备之间能正常通信。
- 网关设置：输入正确的网关地址。
- DNS设置：根据实际需求，设置DNS服务器的地址。
其他设置根据实际需求，还可以进行一些其他设置，比如： - VLAN设置：如果需要进行VLAN划分，可以在光纤收发器中进行相应设置。
- QoS设置：根据实际需求，进行流量优先级的配置，以确保重要数据的传输质量。
光纤收发器说明 -回复
光纤收发器说明-回复关于光纤收发器的说明。
第一部分：光纤收发器的基本概念和原理（300-400字）光纤收发器是一种用于光传输的设备，它将光信号转换为电信号或者将电信号转换为光信号，以实现光纤之间的高速数据传输。
在光纤通信中，光纤收发器扮演着至关重要的角色，它能够在光纤之间建立起可靠的通信链路。
光纤收发器主要由光电转换器和电光转换器两部分组成。
光电转换器负责将光信号转换为电信号，它内部包含一个光电二极管或光电二极管阵列，当光信号照射到光电二极管上时，会产生电流。
电光转换器则负责将电信号转换为光信号，它内部包含一个激光器或发光二极管，当电信号输入到激光器或发光二极管中时，会产生一束可见光或红外光。
当光纤收发器用于光通信时，它首先将光信号转换为电信号，并经过调制和放大处理后，将电信号送入光纤中进行传输。
接收端的光纤收发器则将光信号转换为电信号，并经过解调和放大处理后，将信号发送到接收设备中。
当光纤收发器用于光网络时，它的工作原理与光通信类似，但通常需要更高的速度和更大的传输距离。
第二部分：光纤收发器的类型和应用领域（500-600字）根据应用场景和性能要求的不同，光纤收发器可以分为多种类型。
最常见的类型包括单模光纤收发器和多模光纤收发器。
单模光纤收发器适用于长距离高速传输，其工作波长通常为1310nm或1550nm，而多模光纤收发器适用于短距离传输，其工作波长通常为850nm或1300nm。
根据接口类型的不同，光纤收发器可以分为SC、FC、ST、LC等不同接口。
此外，还有一些特殊的光纤收发器，如BIDI收发器（单向收发器）、CWDM 收发器（波分复用收发器）等。
这些特殊的收发器在特定的应用场景中具有一定的优势。
光纤收发器的应用领域非常广泛。
在传统的有线通信系统中，光纤收发器被广泛应用于光纤通信、数据中心互联、光纤广播电视等领域，以提供高速、高质量的数据传输服务。
光纤收发器还被广泛应用于光网络、光传感、医疗设备、工业控制等领域，以满足不同领域的需求。
光纤收发器(MEDIA CONVERTER)教程
什么是光纤收发器？光纤收发器一般被分为两种，一种是将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，通常称为光电转换器；另一种是将光信号转换为电信号后，再转换为另一种光信号，也被称为光纤转换中继器。
产品一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，且通常定位于宽带城域网的接入层应用;同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。
光纤收发器如何接入网由于我们常使用的网线(双绞线)的最大传输距离有很大的局限性，一般双绞线的最大传输距离为100米。
因此,当我们在布置较大的网络的时候，不得不使用中继设备。
当然，也可以使用其他的种类的线路来传输，比如光纤就是一种很好的选择。
光纤的传输距离很远，一般来说单模光纤的传输距离在10千米以上，而多模光纤的传输距离最高也能达到2千米。
在使用光纤光纤收发器（MEDIA CONVERTER）教程的时候，我们会经常使用到光纤收发器。
这时问题就来了，光纤收发器怎么使用？它是如何接入网的呢？我们都知道，一个网络是由各种光学器件组成的，光纤收发器就是其中的一个重要组成部分。
在将光纤收发器接入网时，首先要将光缆从室外引进来。
光缆要熔接在光缆盒里，也就是终端盒。
光缆的熔接也是门学问，需要把光缆剥开，将光缆里的细纤维与尾纤熔接，熔接好后放在盒子里。
尾纤要拉出去，将其接在ODF上(一种架子，用耦合器连接)，然后用耦合器将其与跳线连接，最后将跳线接在光纤收发器上面。
接下来的依次连接顺序为路由器----交换机---局域网---主机。
这样，光纤收发器就接入网了。
光纤收发器的类型及应用如今市场上光纤收发器种类繁多，但总的来说，无外乎应用于铜缆与光缆连接网络的光纤收发器和应用于光缆与光缆间连接网络的光纤收发器两种类型。
这两种类型的光纤收发器又可分为不同的小类，下面对每一个分类都有具体介绍。
应用于铜缆与光缆连接网络的光纤收发器当两个网络设备之间的距离超过铜电缆的传输距离，这时候就需要光纤电缆来进行连接，而光纤收发器则负责来进行两种介质间的转换。
快速以太网光纤收发器(可网管) 说明书
快速以太网光纤收发器(可网管)用户手册
b）、键入连接的名称（可任意输入一个名称），然后点击“确
定”：
快速以太网光纤收发器(可网管)用户手册
图十三
c）、选择通讯端口（一般为 COM1 口），然后点击“确定”：
-21-
图十四
d） 、终端打开后全体设置如下： 波特率（Baud Rate）：19200 bps 数据位（Data Bits）：8 奇偶校验（Parity）：None 停止位（Stop Bits）：1 流量控制（Flow Control）：None
注：本说明书中有关产品外形的插图均为示意图，仅供使用者 参考，产品实际外形以实物为准，如有变动恕不另行通知。
注意事项 1、产品内部有电压，请勿擅自打开产品外壳，以防触电！ 2、请勿用眼正对产品激光发射器，以防伤眼！
快速以太网光纤收发器(可网管)用户手册
快速以太网光纤收发器（可网管）用户手册
使用收发器之前请仔细阅读本手册，如有疑问请致电当地经 销商或本公司总部。
-22-
快速以太网光纤收发器(可网管)用户手册
快速以太网光纤收发器(可网管)用户手册
图十五
e）、完成设置后，启动设备。启动后，超级终端的界面如下：
图十六
e） 、看和设置 IP 地址： 查看 IP 地址可用不带参数的 ifconfig 命令，如下图所示。 设置 IP 地址须用参数形式的 ifconfig 命令，其格式如下： ifconfig eth0 IP 地址 netmask 子网掩码 up
快速以太网光纤收发器(可网管)用户手册
2、超级终端本地网管
用随机附带的交叉串口电缆将 RS232 口连接到 PC 机的 串口上。使用 Windows 的超级终端，如果没有可从 Windows 安装盘上安装。具体步骤如下：
关于光纤收发器的基础知识解析
关于光纤收发器的基础知识解析光纤收发器是网络数据传输中必不可缺少的一种设备，那么什么是光纤收发器呢，光纤收发器的分类是怎样，光纤收发器有怎样的特点，以及光纤收发器的连接方式和发展趋势是怎样的呢？下面就让我们一一来解析光纤收发器的基础知识吧。
光纤收发器光纤收发器，是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器（Fiber Converter）。
产品一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，且通常定位于宽带城域网的接入层应用；同时在帮助把光纤最后一公里线路连接到城域网和更外层的网络上也发挥了巨大的作用。
一、分类目前国外和国内生产光纤收发器的厂商很多，产品线也极为丰富。
为了保证与其他厂家的网卡、中继器、集线器和交换机等网络设备的完全兼容，光纤收发器产品必须严格符合10Base-T、100Base-TX、100Base-FX、IEEE802.3和IEEE802.3u等以太网标准，除此之外，在EMC防电磁辐射方面应符合FCC Part15.时下由于国内各大运营商正在大力建设小区网、校园网和企业网,因此光纤收发器产品的用量也在不断提高，以更好地满足接入网的建设需要。
1,按光纤性质分类单模光纤收发器:传输距离20公里至120公里多模光纤收发器：传输距离2公里到5公里如5公里光纤收发器的发射功率一般在-20~-14db之间，接收灵敏度为-30db,使用1310nm的波长；而120公里光纤收发器的发射功率多在-5~0dB之间，接收灵敏度为-38dB,使用1550nm的波长。
，2,按所需光纤分类单纤光纤收发器：接收发送的数据在一根光纤上传输双纤光纤收发器：接收发送的数据在一对光纤上传输顾名思义，单纤设备可以节省一半的光纤,即在一根光纤上实现数据的接收和发送，在光纤资源紧张的地方十分适用。
这类产品采用了波分复用的技术，使用的波长多为1310nm 和1550nm.但由于单纤收发器产品没有统一国际标准，因此不同厂商产品在互联互通时可能会存在不兼容的情况。
光纤收发器简要使用说明
七、技术参数
项目 线缆类型 传输类型 传输方式
MTBF 误码率 数据缓存器 功率稳定率 光功率接收动态范 围（DBm） 工作温度 储存温度 最大电流 功耗 兼容性 EMC 体积
表 7.1 相关指标与参数
10/100M 多模收发器 多模光纤/双绞线 （快速）以太网 10/100M 全/半双工 >3 年 <1E-8 1MBits 0．2mw/℃
接好电缆
使用正确类型的电缆
排除终端设备故障 检查远端光设备发射光功率及干线 光缆是否正常，排除故障原因
1.接好各个光纤接头 2.本设备和交换机都配置完成后即 可传输以太网数据如果长时间未能 接通，则将系统断电刷新，稍过片 刻后再加电重试
光纤收发器简Βιβλιοθήκη 使用说明使用光纤收发器之前请仔细阅读本手册，如有疑问请致电当地经销商或本公司。
一、概述
光纤收发器是一种将以太网电信号转换成光信号或光信号转换成以太网电信号的光电转换设备，通过 将电信号转换为光信号在多模或单模光纤上传输，突破了电缆传输距离短的限/制，使得以太网在保证高带 宽传输的前提下，利用光纤介质实现几公里甚至上百公里的远距离传输。使用光纤收发器构造网络能够节 省网络投资。使用光纤收发器是现在在网络设备价格昂贵的情况下，一种符合网络现状的良好的远距离传 输解决方案。
闪烁 灭 亮 灭 亮 灭 亮
闪烁 灭
工作情况 有电 无电
有光输入 无光输入 光纤链路连通 有数据流 光纤链路未连通 全双工 半双工，有数据碰撞时闪烁 100M 信号 10M 信号
接通 有数据流 未接通
六、安装与连接 1．光纤收发器一般成对使用。典型的连接如下图所示：
图 1-3 光纤收发器连接示意图 2．双绞线的连接方式：
光纤收发器怎么用
光纤收发器怎么用要想知道光纤收发器怎么用,就要先知道光纤收发器有什么作用。
简单的来说,光纤收发器的作用就是光信号和电信号之间的相互转换。
从光口输入光信号,从电口(常见的RJ45水晶头接口)输出电信号,反之亦然。
其过程大概为:把电信号转换为光信号,通过光纤传送出去,在另一端再把光信号转化为电信号,再接入路由器、交换机等等设备。
因此,光纤收发器一般都是成对使用的。
比如,运营商(电信、移动、联通)的机房里面的光纤收发器(可能是其他的设备)和你家的光纤收发器。
如果你想用光纤收发器组建自己的局域网,那必须要成对使用。
光纤收发器具体怎么用？由于我们常使用的网线(双绞线)的最大传输距离有很大的局限性,一般双绞线的最大传输距离为100米。
因此,当我们在布置较大的网络的时候,不得不使用中继设备。
当然, 使用其他的种类的线路来传输。
光纤就是一种很好的选择,光纤的传输距离很远,一般来说单模光纤的传输距离在10千米以上,而多模光纤的传输距离最高也能达到2千米。
在使用光纤的时候,我们会经常使用到光纤收发器: 一般光纤收发器和一般的交换机一样,通了电，插上就能用,不需要做什么配置。
光纤插光口,RJ45水晶头插电口。
不过要注意光纤的收发,一根收一根发,不行就相互换一下。
光纤收发器连接图：光纤收发器常见故障与处理办法故障原因：光纤收发器故障许多时候可能是由于机器内、或接口处灰尘较多引起的，这就要求我们在故障维护过程中，注意观察故障机内、外部是否有较多的灰尘，如果是，应该先进行除尘，再进行后续的判断故障维护。
在排除光纤收发器的故障原因时，可从以下几个方面逐一排查：1、周围的环境：包括机房条件、温度、湿度、电磁干扰源、接地等；2、硬件环境；包括接插头、座和槽等（插头、座、槽的金属引脚上是否氧化现象）；3、软件环境；主要包括设备网管芯片的软件版本及网管软件版本、agent模块版本等；4、注意用户操作的习惯、配置方式等过程。
1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？a、如收发器的光口（FX）指示灯不亮，请确定光纤链路是否已交叉链接？A端的光纤跳线是平行方式连接；B端是交叉方式连接。
MODEL3012系列光纤收发器引脚定义和接线指引
目录第一章.MODEL3012系列产品接线 (1)1.1光口引脚定义 (1)1.2光口接线 (1)1.3电口引脚定义（100M） (2)1.4电口接线（100M） (2)1.5电口引脚定义（1000M） (4)1.6电口接线（1000M） (4)第一章.MODEL3012系列产品接线1.1光口引脚定义光口IN光接收端OUT光发送端1.2光口接线100BaseFX光口100Base-FX全双工的单模或多模光纤接口，可选SC、ST、FC形式。
光纤接口需成对使用，OUT口为光发端，连接另一个远程交换机光接口的光收端IN；IN口为光收端，连接同一个远程交换机同一个光口的光发端OUT。
光纤接口支持掉线指示，可以有效提高网络运行的可靠性。
建议：为所用光纤的两端标上标签（如下图所示：A-A、B-B，另也可标：A1-A2、B1-B2），以便使用。
双纤接口连接方式单纤接口连接方式1.3电口引脚定义（100M）以太网接口：（10/100M）注：“TX±”为发送数据±，“RX±”为接收数据±，“—”为未用。
1.4电口接线（100M）直通线（MDI）：一端（T568B）：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕另一端（T568B）：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕引脚号MDI信号MDI-X信号1TX+RX+2TX-RX-3RX+TX+6RX-TX-4、5、7、8——18交叉线（MDI-X）：注：100M采用了1-3,2-6交换的方式，也就是一头使用T568A制作，另外一头使用T568B制作一端：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕另一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕1.5电口引脚定义（1000M ）RJ45端口支持MDI/MDI-X 自适应，在直通线（MDI ）中，管脚1、2、3、4、5、6、7、8对应连接；在交叉线（MDI-X ）：中，管脚1→3、2→6、3→1、6→2、4→7、5→8、7→4、8→5。
双绞线中T568A线序与T568B线序的区别
屏蔽双绞线（STP--shieldedTwistedpair）和非屏蔽双绞线（UTP- unshieldedTwistedpair）。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP）。
2、按电气特性区分为：
在EIA／TIA－568标准中，将UTP按电气特性分为3类、4类、5类、超5类、6类、7类线，5类以下的双绞线传输速度较慢已经很少用了，一般购买5类以上的线。5类线的最大速度为100M，5类线上标有CAT5字样，而超5类线上标有5e字样。网络中最常用的是三类线和五类线; 3类线里的线是二对四根，5类线里的线是四对八根。
交叉线：一头按T568A线序连接，一头按T568B线序连接。
设备之间的连接方法:
1．网卡与网卡:
10M、100M网卡之间直接连接时，可以不用Hub，应采用交叉线接法。
2．网卡与光收发模块
将网卡装在计算机上，做好设置；给收发器接上电源，严格按照说明书的要求操作；用双绞线把计算机和收发器连接起来，双绞线应为交叉线接法；用光跳线把两个收发器连接起来，如收发器为单模，跳线也应用单模的。光跳线连接时，一端接RX，另一端接TX，如此交叉连接。不过现在很多光模块都有调控功能，交叉线和直通线都可以用。光纤收发器基本网络连接图如图2所示。
后者是前者的升级和完善，但是后者还处于草案阶段，包含永久链路的定义和六类标准。另外在综合布线的施工中，有着568A和568B两种不同的打线方式，两种方式对性能没有影响，但是必须强调的是在一个工程中只能使用一种打线方式。
至于5类和超5类的不同主要是应用的不同。5类系统在使用过程中只是使用其中的两对线缆，采用的是半双工，而超5类为了满足千兆以太网的应用，采用四对全双工传输。因而远端串扰(FEXT)，回波损耗（RL）、综合近端串扰（PSNEXT）、综合ACR和传输延迟也成为必须考虑的参数。所以超5类比5类有着更高的性能要求。6类和5类实质的区别在于它们的带宽不同，5类只有100MHz，六类是250MHz。它们支持的应用也因为性能的不同而不同，6类支持更高级别的应用。在性能上6类也比5类有更高的要求，为了提高性能，在结构上6类比5类也要复杂一些RJ45接头的8个接脚的识别方法是，铜接点朝自己，头朝右，从上往下数，分别是1、2、3、4、5、6、7、8
EIATIA-568A及568B
EIA/TIA 568B标准和EIA/TIA 568A标准双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准T568A线序1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕T568B线序1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕直通线：两头都按T568B线序标准连接。
交叉线：一头按T568A线序连接，一头按T568B线序连接。
设备之间的连接方法1．网卡与网卡10M、100M网卡之间直接连接时，可以不用Hub，应采用交叉线接法。
2．网卡与光收发模块将网卡装在计算机上，做好设置；给收发器接上电源，严格按照说明书的要求操作；用双绞线把计算机和收发器连接起来，双绞线应为交叉线接法；用光跳线把两个收发器连接起来，如收发器为单模，跳线也应用单模的。
光跳线连接时，一端接RX，另一端接TX，如此交叉连接。
不过现在很多光模块都有调控功能，交叉线和直通线都可以用。
光纤收发器基本网络连接图如图2所示。
3．光收发模块与交换机用双绞线把计算机和收发器连接起来，双绞线为直通线接法。
4．网卡与交换机双绞线为直通线接法。
5．集线器与集线器（交换机与交换机）两台集线器（或交换机）通过双绞线级联，双绞线接头中线对的分布与连接网卡和集线器时有所不同，必须要用交叉线。
这种情况适用于那些没有标明专用级联端口的集线器之间的连接，而许多集线器为了方便用户，提供了一个专门用来串接到另一台集线器的端口，在对此类集线器进行级联时，双绞线均应为直通线接法。
用户如何判断自己的集线器（或交换机）是否需要交叉线连接呢？主要方法有以下几种：★查看说明书如果该集线器在级联时需要交叉线连接，一般会在设备说明书中进行说明。
★查看连接端口如果该集线器在级联时不需要交叉线，大多数情况下都会提供一至两个专用的互连端口，并有相应标注，如“Uplink”、“MDI”、“Out to Hub”，表示使用直通线连接。
★实测这是最管用的一种方法。
光纤收发器常见问题解答
光纤收发器常见问题解答光纤收发器技术-如何解决传输中死机问题用光纤收发器可以将Ethernet的传输距离延伸到100公里以上，但是在长距离的传输过程中由于误码的原因，可能导致以太网交换机设备的“死机”。
在对FHC0110-XX光纤收发器的系统设计中，针对这一问题，根据我们对故障原因的分析及理解，提出一套解决方案可以最大限度地减少交换机“死机”现象。
一、故障原因分析：如图1-1所示为数据传输过程及差错控制点。
A点的有效数据发出后，在路途中的两个光纤收发器中不作差错校验，只有数据帧到达B点的交换核心时才做差错校验，将错误帧丢弃，而正确帧进入BUFFER，等待转发。
但是，所有的差错校验过程都是一个程序控制过程，当某些特定的错误帧进入时，无论是帧长度检测还是CRC检验都不能查出错误，这种帧也被认为是正确帧进入BUFFER，但这类帧永远无法转发出去，进而在BUFFER中造成堆积，当BUFFER的占用量大到一定程度时，导致交换机无法继续运行。
二、FHC0110-XX的解决方案：....法判断BUFFER中的数据堆积是由于交通捅塞造成的、错误帧造成的，还是其它原因造成的，因此对于一个复杂系统无法用简单的手段处理。
但是，对于光纤收发器因为它只有两个端口，如果可以实现交换机的上述检测功能，又出现了BUFFER堆积的问题时，我们可以简单了判断为光纤收发器的状态不正常，因而可以将它Reset针对这一理解，解决方案就是在FHC0110-XX系列光纤收发器中内置以太网交换核心及一个大BUFFER，使其具有差错校验功能（当然，这样设计还具有其它的功能，在此不多述），同时在系统的设计中加入自动Reset功能，综合布线在广州光纤光缆和长飞光纤光缆比较FTTH光缆，多模光纤收发器和单模光纤收发器比单路视频光端机好用。
当系统判定自身进入严重故障状态时，自动进行Reset，从而最大限度地避免上位系统的故障可能。
如图2-1指示了FHC0110-XX的工作过程。
NETLINK光纤收发器使用方法
湿度：5％ ～ 90％
体积：26×70×94mm（高×宽×长
FX Link／Act：灯常亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输；
Fdx：灯亮表示光纤以全双工方式传输数据；
TX 100：灯亮表示双绞线传输速率为100Mbps；
灯不亮表示双绞线传输速率为10Mbps；
TX Link／Act：灯常亮表示双绞线链路连接正确；灯闪亮表示双绞线中有数据在传输。
HTB-1100S是单模单纤收发器。
单纤双向收发器有1个RJ45接口和1个SC单芯接口，分别用来连接双绞线和光纤。
单纤收发器有6个LED指示灯：POWER、FX 100、TX 100、FX Link／Act、TX Link／Act、Fdx。
1。将光纤跳线或尾纤从同一根光纤两端的光纤终端盒分别连接到对端光纤收发器的SC口。
2。将UTP跳线从网络设备连接到单纤收发器的RJ45接口，本收发器电口能自适应直通线或交叉线。
3。将电源适配器的DC插头接到光纤收发器的DC插座上，再将电源适配器的AC插头插入AC插座，接通电源，此时光纤收发器的POWER灯亮，其它指示灯先按自检顺序依次闪亮，自检完成后将根据光纤收发器所检测到与之对接网络设备的电口状态来决定收发器电口的工作状态。如果检测不到对接设备（例如对接设备未开机等），收发器电口的状态为自适应，即不确定，所以TX LINK和TX 100指示灯均不亮。而光纤口因为已设定为100M全双工状态，所以FX 100和FX FDX指示灯将亮。
四。 技术参数
标准：IEEE 802.3 10BaseT， IEEE 802.3u
100Base-TX， 100Base-FX
双纤双向1000M光纤收发器说明书详情
双纤双向1000M光纤收发器说明书一、概述天津三格电子的FT1100GE 10/100/1000自适应以太网光纤收发器针对在5类线电缆的传输距离和覆盖范围方面已不能适应实际网络环境的需要，能让您的以太网络突破传统的局限，使传输距离不再受100米的限制。
能够实现10/100/1000双绞线与1000Base-SX/LX光缆之间数据通讯，不仅可以延长传输距离，而且还具有隔离保护、数据保密性好、工作稳定、易于维护等诸多优点。
由于具有自适应的功能，在与交换机连接时，交换机不需要任何设置。
本公司设计的收发器采用进口原装芯片，高质量光模块，性能稳定可靠。
二、规格与特性标准：IEEE802.3AB/Z，IEEE802.3u IEEE802.3x IEEE802.1Q 100Base-TX，1000Base-TX1000Base-SX 1000Base-LX。
接口：电口，RJ45 ；光口，SC。
传输速率：光口1.25Gbps；电口10/100/1000Mbps自适应。
通信方式、距离：全双工/ 半双工，30km网线：五类双绞线。
光纤：SC口，单模，双纤，1310nm。
电源：直流5V，1A。
环境温度：-10---60℃MB：130其二二零8083存储温度、湿度：-20---50℃，5%---90%湿度：体积：长120mm 宽85mm 高25mm三、安装方法1、连接光纤，光纤需要交叉连接，收发器A的RX接收发器B的TX，收发器A的TX接收发器B的RX。
2、接网线，网线可以是直连型，也可以是交叉型，电口可以自适应两种网线。
3、上电。
四、LED指示灯1000：表示电口速率，灯亮为1000Mbps连接成功，灯闪烁为数据传输；100：表示电口速率，灯亮为10/100Mbps连接成功，灯闪烁为数据传输；FDX：亮为双工，灭为半双工，闪烁为半双且有数据冲突。
FX：灯亮表示光口连接成功，灯灭表示连接失败；闪烁表示正在连接或者有数据正在传输。
MODEL3012系列光纤收发器引脚定义和接线指引
目录第一章.MODEL3012系列产品接线 (1)1.1光口引脚定义 (1)1.2光口接线 (1)1.3电口引脚定义（100M） (2)1.4电口接线（100M） (2)1.5电口引脚定义（1000M） (4)1.6电口接线（1000M） (4)第一章.MODEL3012系列产品接线1.1光口引脚定义光口IN光接收端OUT光发送端1.2光口接线100BaseFX光口100Base-FX全双工的单模或多模光纤接口，可选SC、ST、FC形式。
光纤接口需成对使用，OUT口为光发端，连接另一个远程交换机光接口的光收端IN；IN口为光收端，连接同一个远程交换机同一个光口的光发端OUT。
光纤接口支持掉线指示，可以有效提高网络运行的可靠性。
建议：为所用光纤的两端标上标签（如下图所示：A-A、B-B，另也可标：A1-A2、B1-B2），以便使用。
双纤接口连接方式单纤接口连接方式1.3电口引脚定义（100M）以太网接口：（10/100M）注：“TX±”为发送数据±，“RX±”为接收数据±，“—”为未用。
1.4电口接线（100M）直通线（MDI）：一端（T568B）：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕另一端（T568B）：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕引脚号MDI信号MDI-X信号1TX+RX+2TX-RX-3RX+TX+6RX-TX-4、5、7、8——18交叉线（MDI-X）：注：100M采用了1-3,2-6交换的方式，也就是一头使用T568A制作，另外一头使用T568B制作一端：白绿／绿／白橙／蓝／白蓝／橙／白棕／棕另一端：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕1.5电口引脚定义（1000M ）RJ45端口支持MDI/MDI-X 自适应，在直通线（MDI ）中，管脚1、2、3、4、5、6、7、8对应连接；在交叉线（MDI-X ）：中，管脚1→3、2→6、3→1、6→2、4→7、5→8、7→4、8→5。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

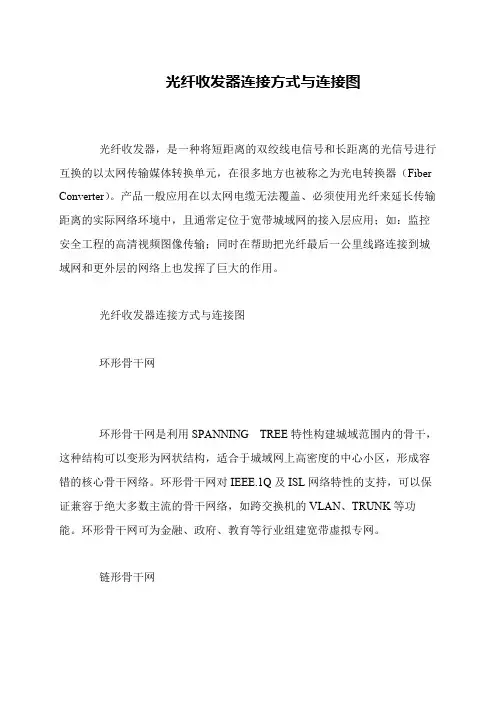

光纤收发器基本连接方式
光纤收发器是一种将短距离的双绞线电信号和长距离的光信号进行互换的以太网传输媒体转换单元，在很多地方也被称之为光电转换器。
产品一般应用在以太网电缆无法覆盖、必须使用光纤来延长传输距离的实际网络环境中，且通常定位于宽带城域网的接入层应用。
在传统的以太网中起连接作用的介质主要是双绞线。
双绞线传输距离的极限大约为200米左右，如此短的传输距离制约了网络的发展，同时双绞线受电磁干扰的影响较大，这也无疑使数据通讯质量受到较大的影响。
光纤收发器的运用，将以太网中的连接介质换为光纤。
光纤的低损耗、高抗电磁干扰性，在使网络传输距离从200米扩展到2公里甚至几十公里，乃至于上百公里的同时，也使数据通讯质量有了较大提高。
他使服务器、中继器、集线器、终端机与终端机之间的互联更加简捷。
在实际的应用中，光纤收发器主要有下面三种基本连接方式：
一、环形骨干网
环形骨干网是利用SPANNING TREE特性构建城域范围内的骨干，这种结构可以变形为网状结构，适合于城域网上高密度的中心小区，形成容错的核心骨干网络。
环形骨干网对IEEE.1Q 及ISL网络特性的支持，可以保证兼容于绝大多数主流的骨干网络，如跨交换机的VLAN、TRUNK等功能。
环形骨干网可为金融、政府、教育等行业组建宽带虚拟专网。
二、链形骨干网
链形骨干网利用链形的联接可以节省大量的骨干光线数量，适合于在城市的边缘及所属郊县地区构造高带宽低价位的骨干网络，该模式同时可用于高速公路、输油、输电线路等环境。
链形骨干网对IEEE802.1Q及ISL网络特性的支持，可以保证兼容于绝大多数的骨干网络，可为金融、政府、教育等行业组建宽带虚拟专网。
链形骨干网是可以提供图像、语音、数据及实时监控综合传输的多媒体网络。
三、用户接入系统
用户接入系统利用10Mbps/100Mbps自适应及10Mbps/100Mbps自动转换功能，可以联接任意的用户端设备，无需准备多种光纤收发器，可为网络提供平滑的升级方案。
同时利用半双工/全双工自适应及半双工/全双工自动转换功能，可以在用户端配置廉价的半双工HUB，几十倍的降低用户端的组网成本，提高网络运营商的竞争力。
同时，设备内置的交换核心提高接入设备的传输效率，减少网络广播、控制流量、检测传输故障。
光纤网络故障排除的几种常用方法
首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？
a、如收发器的光口（FX）指示灯不亮，请确定光纤链路是否交叉链接？光纤跳线一头是平行方式连接；另一头是交叉方式连接。
b、如A收发器的光口（FX）指示灯亮、B收发器的光口（FX）指示灯不亮，则故障在A收发器端：一种可能是：A收发器（TX）光发送口已坏，因为B收发器的光口（RX）接收不到光信号；另一种可能是：A收发器（TX）光发送口的这条光纤链路有问题（光缆或光线跳线可能断了）。
c、双绞线（TP）指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测；
d、有的收发器有两个RJ45端口：（To HUB）表示连接交换机的连接线是直通线；（To Node）表示连接交换机的连接线是交叉线；
e、有的发器侧面有MPR开关：表示连接交换机的连接线是直通线方式；DTE开关：连接交换机的连接线是交叉线方式。
2、光缆、光纤跳线是否已断？
a、光缆通断检测：用激光手电、太阳光、发光体对着光缆接头或偶合器的一头照光；在另一头看是否有可见光？如有可见光则表明光缆没有断。
b、光纤连线通断检测：用激光手电、太阳光等对着光纤跳线的一头照光；在另一头看是否有可见光？如有可见光则表明光纤跳线没有断。
3、半/全双工方式是否有误？
有的收发器侧面有FDX开关：表示全双工；HDX开关：表示半双工。
4、用光功率计仪表检测
光纤收发器或光模块在正常情况下的发光功率：多模：-10db--18db之间；单模20公里：-8db--15db之间；单模60公里：-5db--12db之间；如果在光纤收发器的发光功率在：-30db--45db 之间，那么可以判断这个收发器有问题。
