消防设施标识(图例)

表A。1 （续）
序号
标志图例
名称
设置说明
26
湿式报警阀标志
设置在湿式报警阀或附近的墙面上.
27
喷淋泵标志
设置在喷淋泵或附近的墙面上。
28
水力警铃标志
设置在水力警铃附近的墙面上。
29
气压罐标志
设置在气压罐上.
30
消防Hale Waihona Puke 制室标志设置在消防控制室门口.
31
电脑CRT主机显示屏标志
设置在电脑CRT主机适当位置。
表A.1(续）
序号
标志图例
名称
设置说明
5
发声警报器标志
设置在发声警报器或其启动装置附近.
6
消防梯标志
设置在消防梯附近,标明消防梯的位置。
7
消火栓水泵接合器标志
设置在消火栓水泵接合器或附近的墙面上,标明名称和供水系统。
8
喷淋水泵接合器标志
设置在喷淋水泵接合器或附近的墙面上，标明名称和供水系统。
9
消防手动报警按钮标志
设置在盛装容器上或存放易燃液体的场所.可以标明储存的种类和数量
53
易燃固体标志
设置在包装箱上或存放易燃固体的场所。可以标明储存的种类和数量
54
氧化剂标志
设置在包装箱上或存放氧化剂的场所。数字表示氧化剂的种类
55
当心火灾标志
设置在容易发生火灾或发生火灾造成严重后果的场所.
图A。1
标志图例
名称
设置说明
图A.1
45
禁止烟火标志
设置在可燃物品仓库、易燃易爆场所或其他场所，提示该场所严禁烟火.
46
禁止吸烟标志
设置在易燃易爆场所、公共聚集场所显著位置，提示该场所禁止吸烟。

建筑消防设施管理规范标识化2

附录 A(资料性附录)建造消防设施标识式样.1消防供配电设施编号1 2 标识式样识别类警示类识别类警示类标识对象消防配电室自备发机电房设置方法采用钉挂、粘贴、镶嵌等方式直接附着在消防配电室入口处的墙面或者门上。

采用钉挂、粘贴、镶嵌等方式直接附着在自备发机电房入口处的墙面或者门上。

续)标识类型说明3 4 5 识别类识别类识别类消防电源主电源配电柜消防电源备用电源配电柜消防水泵、排烟风机、防火卷帘、消防电梯等消防设施的专用配电柜采用粘贴方式直接附着在配电柜的醒目位置。

采用粘贴方式直接附着在配电柜的醒目位置。

尺寸：高0.100 m宽0.160 m可根据设备大小，等比放缩。

内容：根据标识对象，调整标识内容。

.2 消防供水编号标识式样标识类型标识对象设置方法说明识别类1警示类消防水泵房采用钉挂、粘贴、镶嵌等方式直接附着在消防水泵房入口处的墙面或者门上。

尺寸：高0.256 m宽0.160 m可根据需要，等比放大。

识别类2警示类消防水箱间采用钉挂、粘贴、镶嵌等方式直接附着在消防水箱间入口处的墙面或者门上。

尺寸：高0.256 m宽0.160 m可根据需要，等比放大。

.2 (续)3 4 5 识别类警示类提示类提示类识别类水泵接合器水泵接合器管道控制阀消防水池1、采用标志杆设置在水泵接合器旁边或者附近位置。

2、采用钉挂、粘贴、镶嵌等方式直接附着在水泵接合器附近的建造墙面上。

采用拉链、绳索将标识悬挂在阀门便于观察的位置。

1、采用标志杆设置在消防水池旁边或者附近位置。

2、采用钉挂、粘贴、镶嵌等方式直接附着在消防水池池壁。

尺寸：高0.250 m、宽0.400 m可等比放大。

指示方向的提示类标识，应根据设置地点和设施的位置关系确定。

内容：根据所属系统、区域，调整标示内容。

建筑消防设备设施标识化—标准尺寸手册范本

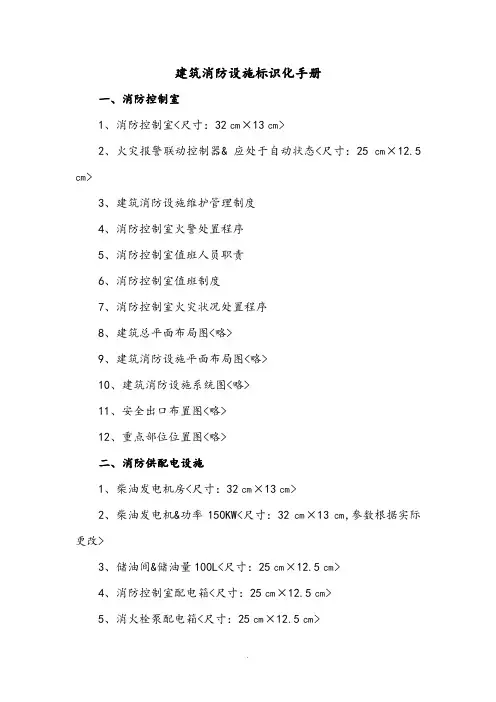

建筑消防设施标识化手册一、消防控制室1、消防控制室<尺寸：32㎝×13㎝>2、火灾报警联动控制器& 应处于自动状态<尺寸：25㎝×12.5㎝>3、建筑消防设施维护管理制度4、消防控制室火警处置程序5、消防控制室值班人员职责6、消防控制室值班制度7、消防控制室火灾状况处置程序8、建筑总平面布局图<略>9、建筑消防设施平面布局图<略>10、建筑消防设施系统图<略>11、安全出口布置图<略>12、重点部位位置图<略>二、消防供配电设施1、柴油发电机房<尺寸：32㎝×13㎝>2、柴油发电机&功率150KW<尺寸：32㎝×13㎝,参数根据实际更改>3、储油间&储油量100L<尺寸：25㎝×12.5㎝>4、消防控制室配电箱<尺寸：25㎝×12.5㎝>5、消火栓泵配电箱<尺寸：25㎝×12.5㎝>6、喷淋泵配电箱<尺寸：25㎝×12.5㎝>7、正压送风风机配电箱<尺寸：25㎝×12.5㎝>8、排烟风机配电箱<尺寸：25㎝×12.5㎝>9、消防电梯配电箱<尺寸：25㎝×12.5㎝>10、火灾自动报警配电箱<尺寸：25㎝×12.5㎝>11、防火卷帘配电箱<尺寸：25㎝×12.5㎝>三、消防供水1、消防水泵房<尺寸：32㎝×13㎝>2、消防水池&容量540m3<尺寸：32㎝×13㎝>3、消火栓泵&流量40L∕S扬程120米<尺寸：32㎝×13㎝>4、喷淋泵& 流量30L∕S扬程120米<尺寸：32㎝×13㎝>5、阀门保持常开<尺寸：20㎝×10㎝>6、阀门保持常闭<尺寸：20㎝×10㎝>7、消火栓主管<尺寸：12.5㎝×25㎝>8、喷淋主管<尺寸：12.5㎝×25㎝>9、消火栓泵控制柜& 应处于自动状态<尺寸： 25㎝×12.5㎝>10、喷淋泵控制柜& 应处于自动状态<尺寸： 25㎝×12.5㎝>11、消防水炮控制柜& 应处于自动状态<尺寸： 25×12.5㎝>12、湿式报警阀&区域1-3层<尺寸： 25㎝×12.5㎝>13、水力警铃&区域1-5层<尺寸：20㎝×10㎝>14、水流指示器&区域6层<尺寸：20㎝×10㎝>15、喷淋末端试水装置&区域9层<尺寸：20㎝×10㎝>16、消防稳压泵&流量1L∕S<尺寸： 25㎝×12.5㎝>17、气压罐容量450L<尺寸：32㎝×13㎝>18、高位消防水箱&容量18m3<尺寸：32㎝×13㎝>19、消火栓水泵接合器&高区16-32层<尺寸：20㎝×10㎝>20、喷淋水泵接合器&高区16-30层<尺寸：20㎝×10㎝>21、地上消火栓<尺寸：20㎝×10㎝>22、地下消火栓<尺寸：20㎝×10㎝>23、消火栓使用方法24、消防水带25、水流方向<←→><尺寸： 25㎝×12.5㎝>四、防火防烟分隔1、常闭式防火门,请保持关闭状态<尺寸： 25㎝×12.5㎝>2、常闭式防火门,为了您的安全,请随手关门<尺寸： 9㎝×24㎝>3、常开式防火门,请勿堵塞<尺寸： 25㎝×12.5㎝>4、防火卷帘按钮<尺寸： 12.5㎝×25㎝>5、防火卷帘下禁放物品<尺寸： 30㎝×6㎝>五、安全疏散和消防电梯1、消防电梯&消防员专用<尺寸：32㎝×13㎝>2、如遇火警请勿乘坐电梯<尺寸：32㎝×13㎝>3、疏散通道禁止堆放物品<尺寸：32㎝×13㎝>4、安全出口严禁上锁<尺寸：32㎝×13㎝>5、消防电梯机房<尺寸：32㎝×13㎝>六、防排烟系统1、机械加压送风机&风量40000 m3∕h<尺寸：25×12.5>2、机械排烟风机&风量102000 m3∕h<尺寸： 25×12.5>3、消防排烟风机控制柜&应处于自动状态<尺寸： 25×12.5>4、消防正压风机控制柜&应处于自动状态<尺寸： 25×12.5>5、机械排烟口&严禁遮挡<尺寸： 25㎝×12.5㎝>6、正压送风口&严禁遮挡<尺寸： 25㎝×12.5㎝>7、排烟防火阀<尺寸： 10㎝×18㎝>8、排烟风机房<尺寸：32㎝×13㎝>9、正压送风风机房<尺寸：32㎝×13㎝>10、送风、排烟方向<←→><尺寸： 25㎝×12.5㎝>七、其它1、气体灭火控制器&应处于自动状态<尺寸： 25㎝×12.5㎝>2、火灾报警按钮<尺寸：20㎝×10㎝>3、灭火器使用方法4、灭火器注：各单位涉及到具体参数可根据实际情况调整,以上内容仅供参考.尺寸大小：25*12.5<大>、20*10<小>。

消防基础设施标识化管理指示图对照表

3识别类警示类提示类水泵接合器1、采用标志杆设置在水泵接合器旁边或附近位置。

2、采用钉挂、粘贴、镶嵌等方式直接附着在水泵接合器附近的建筑墙面上.尺寸：220＊320内容：根据所属系统和区域调整标识.要求：将责任人位置制作成为可更换，以便人中员调整时进行责任人姓名的变更。

J-034提示类水泵接合器管道控制阀采用接链、绳索将标识悬挂在阀门便于观察的位尺寸：320＊150要求：将责任人位置制作成为可更J-046识别类警示类提示类消防水池取水口1、采用标志杆设置在消防水池旁边或附近位置。

2、采用钉挂、粘贴、镶嵌等方式直接附着在消防水池取水口附近的建筑墙面上。

尺寸:408*200位置：根据设置地点和设施的位置关系确定.要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。

J—067提示类消防水池给水管道控制阀采用接链、绳索将标识悬挂在阀门便于观察的位尺寸:320＊150要求：将责任人位置制作成为可更换,以J-07。

消防基础设施标识化管理指示图对照表

消防基础设施标识化管理指示图对照表尺寸:采用钉挂、要求:将责粘贴、镶嵌识别1 类警示消防水泵等方式直制作成为接附着在可更换，以消防消防便人员调水泵房入整时进行口处的墙面或门上。

责任人姓名的变更。

尺寸:采用钉挂、要求:将责粘贴、镶嵌识别2 类———————————————————————————————————————————————警示消防水箱等方式直制作成为接附着在可更换，以消防水箱便人员调间入口处整时进行的墙面或门上。

408*200 任人位置J-01 类房 408*200 任人位置J-02 类间责任人姓名的变更。

标编号标识样式识类型识别3 类警示水泵接合器尺寸: 1220*320 、采用标志内容:根据所属系杆设置在统和区域水泵接合调整标识。

器旁边或要求:将附近位置。

责任人位标识对象设置方法说明图例 J-03 类提———————————————————————————————————————————————示类置制作成为可更、采用钉换，以便挂、粘贴、人中员调整时进行镶嵌等方责任人姓式直接附名的变更。

着在水泵 2接合器附近的建筑墙面上。

尺寸:320*150水泵要求:将采用接链、责任人位绳索将标识悬挂在阀门便于置制作成为可更换，以便人员调整时进行责任人姓名的变更。

1、采用标志杆设置在水池旁边尺寸:408*200 要求:将责任人位———————————————————————————————————————————————置制作成为可更换，以便人员调整J-05 J-04 提4 示接合器管道控类制阀观察的位置。

识5 消防别类水池或附近位置。

2、采用钉挂、粘贴、时进行责镶嵌等方式直接附任人姓名的变更。

尺寸:采用钉挂、要求:将责粘贴、镶嵌识别2 类警示消防控制等方式直制作成为接附着在可更换，以消防控制便人员调室入口处整时进行建筑墙面或门上。

责任人姓名的变更。

尺寸:室 H-02 任人位置408*200 类采用钉挂、220*300———————————————————————————————————————————————粘贴、镶嵌等方式直手动3 提示类报警按钮手动报警按钮附近可更换，以便人员调整时进行责任人姓名的变更。

消防图例大全

附件3社会单位消防安全标准化管理标识图例济宁市消防救援支队监制引言为推进社会单位消防安全标识化管理更加规范有序，选定了110种常用消防安全标识，张贴、悬挂于火灾自动报警系统、自动喷水灭火系统、室内外消火栓系统、水泵接合器、防排烟系统、安全疏散等消防设施或消防车通道处，用于识别消防设施、器材的种类、使用方法、注意事项或具有火灾时引导人员安全疏散功能。

对图例之外的其他需设置标志的可结合实际制定。

各单位可结合场所实际和装修风格，因地制宜。

但必须坚持三项原则，一是所有消防设施、器材必须有标识；二是常用器材有操作使用方法；三是消防安全标志牌应用坚固耐用的材料制作，如金属板、塑料板、荧光材料等，但不应采用易燃材料。

消防安全标识图例序号标志图例名称设置说明1 消防手动报警按钮标志设置在手动火灾报警按钮附近，标明名称和使用方法。

2 火警电话标志设置在显著位置或者报警电话附近，标明在发生火灾时报警电话。

3 发声警报器标志设置在发声警报器或其启动装置附近。

4 消火栓起泵按钮设置在室内消火栓附近，标明名称和使用方法。

5 消防电梯标志规格：27*10设置在消防电梯口，标明消防电梯的位置。

6 消防电梯控制柜标志规格：27*13设置在消防电梯控制柜柜体上。

7 消火栓水泵接合器标志规格：27*13设置在消火栓水泵接合器或附近的墙面上，标明名称和供水系统。

8 喷淋水泵接合器标志规格：27*13设置在喷淋水泵接合器或附近的墙面上，标明名称和供水系统。

9 地下消火栓标志规格：27*27设置在室外地下消火栓附近或墙面上。

10 地上消火栓标志规格：27*27设置在室外地上消火栓附近或墙面上。

11 地上消火栓标志规格：35*15设置在防火门上醒目位置，提示常闭防火门保持关闭。

需更换为红蓝色系12 防火卷帘按钮标志规格：27*10设置在防火卷帘按钮旁边，标明操作方法。

13 消防水池标志规格：27*10设置在消防水池醒目位置，标明取水口、容积、维护保养责任人。

消防安全标识图例资料讲解

消防安全标识图例消防安全标识图例序号标志图例名称及制作规格设置说明1消防手动报警按钮标志规格：13*13设置在手动火灾报警按钮附近，标明名称和使用方法。

2火警电话标志规格：27*27设置在显著位置或者报警电话附近，标明在发生火灾时报警电话。

3发声警报器标志规格：13*13设置在发声警报器或其启动装置附近。

4消火栓起泵按钮规格：27*27设置在室内消火栓附近，标明名称和使用方法。

序号标志图例名称设置说明5消防电梯标志规格：27*13设置在消防电梯口，标明消防电梯的位置。

6消火栓水泵接合器标志规格：27*13设置在消火栓水泵接合器或附近的墙面上，标明名称和供水系统。

7喷淋水泵接合器标志规格：27*13设置在喷淋水泵接合器或附近的墙面上，标明名称和供水系统。

8消防水带标志规格：13*13设置在消防水带附近位置。

9灭火器标志规格：27*27设置在灭火器存放的位置10地下消火栓标志规格：27*27设置在室外地下消火栓附近或墙面上。

序号标志图例名称设置说明11地上消火栓标志规格：27*27设置在室外地上消火栓附近或墙面上。

12如图A.1 灭火器使用标志规格：27*7设置在灭火器设置点的上方或灭火器箱箱体上面，标明操作使用方法、维护保养责任人。

13如图A.2 室内消火栓标志规格：45*11.8设置在室内消火栓箱门上。

14防火卷帘地面标志规格：43*9设置在防火卷帘下方地面上，标明防火卷帘下方禁放物品。

15防火卷帘按钮标志规格：27*10设置在防火卷帘按钮旁边，标明操作方法。

16防火门标志规格：27*10设置在防火门附近或上面，提示常闭防火门保持关闭（结合单位实际，标识既可为横向、也可为纵向）。

序号标志图例名称设置说明17消防水池标志规格：27*10设置在消防水池醒目位置，标明取水口、容积、维护保养责任人。

18灭火设备标志规格：27*27设置在灭火设备附近，标明灭火设备位置。

一般搭配其他文字说明。

19报警阀组标志规格：27*13.8设置在湿式报警阀组附近，标明测试方法。

消防安全标志牌汇总

消防安全标志牌汇总
消防安全标志图例
第一部分：提示类标志
序号
标志图例
名称
设置说明
1
消防手动报警按钮标志
设置在手动火灾报警按钮附近，标明名称和使用方法。
2
消火栓起泵按钮
设置在室内消火栓附近，标明名称和使用方法。
3
发声警报器标志
设置在发声警报器或其启动装置附近。
4
消防水带标志
设置在消防水带附近位置。
5
地下消火栓标志
设置在室外地下消火栓附近或墙面上，标明名称和位置。
6
地上消火栓标志
设置在室外地上消火栓附近或墙面上，标明名称和位置。
7
防火卷帘按钮标志
设置在防火卷帘按钮旁边，标明操作方法。
8
防火门标志
设置在防火门附近或上面，提示常闭防火门保持关闭（结合单位实际，标识既可为横向、也可为纵向）。
9
阀门状态表示牌
设置在阀门上，提示阀门应该保持的状态
32
防火卷帘控制柜标志
设置在防火卷帘控制柜上，数量多时编号。
33
消防报警联动主机控制柜标志
设置在消防报警联动主机控制柜上。
34
消防广播控制柜标志
设置在消防广播控制柜上。
35
消防排烟阀控制柜标志
设置在消防排烟阀控制柜上。
36
消防正压风机控制柜标志
消火栓泵控制柜、喷淋控制柜、配电室、消防水箱、消防电话插孔、消防排烟控制柜、消防送风控制柜等设施的标识，参照此图样式制作。结合单位实际，标识既可为横向、也可为纵向。
10
屋顶水箱标志
设置在消防屋顶水箱醒目位置，标明容积、维护保养责任人。
11
消防水池标志
设置在消防水池醒目位置，标明取水口、容积、维护保养责任人。

社会消防安全管理标志图例

序号
标志图例
表 A.1（续）名称
严禁私拉、乱接电线
设置说明
设置在生产经营场所。
尺寸（cm） 15×30
（4KG×2的灭火器箱，37×13；4KG×4的灭火器箱，65×13）
图A.2（50×20）
图A.3（50×65）
**********场所（单位）提示您
承诺书
告知书
图A.1
消防安全三提示图A.4，设置在主出入口，不能小于60×80
面，标明操作使用方法、
维护保养责任人。
设置在室内消火栓箱门
上，标明名称、操作使室内消火栓标志
用方法、维护保养责任
人。
防火卷帘地面标志
设置在防火卷帘下方地面上，标明防火卷帘下方禁放物品。
15×实际长度
15×40
防火卷帘按钮标设置在防火卷帘按钮旁
志
边，标明操作方法。
精心整理
序号
标志图例
表 A.1（续）名称
30×50
尺寸（cm） 10×10
设置在显著位置或者报警 25×25
火警电话标志电话附近，标明在发生火灾
时报警电话。
设置在发声警报器或其启 10×10 发声警报器标志
动装置附近。
精心整理
序号
标志图例
表 A.1（续）名称
设置说明
尺寸（cm）
消防梯标志
设置在消防梯附近，标明 25×25 消防梯的位置。
制柜标志
送风控制柜等设施的标
识，参照此图样式制作。
结合单位实际，标识既
可为横向、也可为纵向。
设置在湿式报警阀或附 16×30 湿式报警阀标志
近的墙面上。
精心整理
序号

消防基础设施标识化管理指示图对照表

消防基础设施标识化管理指示图对照表消防供配电设施编号标识样式标识类型标识对象设置方法说明图例1识别类警示类消防配电室采用钉挂、粘贴、镶嵌等方式直接附着在消防配电室入口处的墙面或门上。

尺寸：408*200要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。

P-012识别类警示类自备发电机房采用钉挂、粘贴、镶嵌等方式直接附着在自备发电机房入口处的墙面或门上。

尺寸：408*200要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。

P-02编标识样式标识类标识对设置方法说明图例号型象3识别类消防电源主电源配电柜采用粘贴方式直接附着在配电柜的醒目位置。

尺寸：163*340要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。

G-014识别类消防电源备用电源配电柜采用粘贴方式直接附着在配电柜的醒目位置。

尺寸：163*340要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。

G-025识别类消防水泵专用配电柜采用粘贴方式直接附着在配电柜的醒目位置。

尺寸：163*340要求：将责任人位置制作成为可更换，以G-03便人员调整时进行责任人姓名的变更。

消防供水设施编号标识样式标识类型标识对象设置方法说明图例1识别类警示类消防水泵房采用钉挂、粘贴、镶嵌等方式直接附着在消防消防水泵房入口处的墙面或门上。

尺寸：408*200要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。

J-012识别类警示类消防水箱间采用钉挂、粘贴、镶嵌等方式直接附着在消防水箱间入口处的墙面或门上。

尺寸：408*200要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。

J-02编号标识样式标识类型标识对象设置方法说明图例3识别类警示类提示水泵接合器1、采用标志杆设置在水泵接合器旁边或附近位置。

2、采用钉尺寸：220*320内容：根据所属系统和区域调整标识。

消防基础设施标识化管理指示图对照表

消防基础设施标识化管理指示图对照表消防供配电设施编号标识样式标识类型标识对象设置方法说明图例1识别类警示类消防配电室采用钉挂、粘贴、镶嵌等方式直接附着在消防配电室入口处的墙面或门上.尺寸：408*200要求:将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。

P—012识别类警示类自备发电机房采用钉挂、粘贴、镶嵌等方式直接附着在自备发电机房入口处的墙面或门上。

尺寸:408*20要求：将责任人位置制作成为可更换,以便人员调P-02整时进行责任人姓名的变更。

编号标识样式标识类型标识对象设置方法说明图例3识别类消防电源主电源配电柜采用粘贴方式直接附着在配电柜的醒目位置.尺寸：163*340要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。

G-014识别类消防电源备用电源配电柜采用粘贴方式直接附着在配电柜的醒目位置。

尺寸：163＊340要求：将责任人位置制作成为可更换，以便人员调整时G-02进行责任人姓名的变更。

5识别类消防水泵专用配电柜采用粘贴方式直接附着在配电柜的醒目位置。

尺寸：163*340要求:将责任人位置制作成为可更换,以便人员调整时进行责任人姓名的变更。

G—03消防供水设施编号标识样式标识类型标识对象设置方法说明图例1识别类警示类消防水泵房采用钉挂、粘贴、镶嵌等方式直接附着在消防消防水泵房入口处的墙尺寸：408＊200要求：将责任人位置制作成为可更换,以便人员调J-01面或门上。

整时进行责任人姓名的变更.2识别类警示类消防水箱间采用钉挂、粘贴、镶嵌等方式直接附着在消防水箱间入口处的墙面或门上。

尺寸：408＊200要求：将责任人位置制作成为可更换，以便人员调整时进行责任人姓名的变更。

J-02编号标识样式标识类型标识对象设置方法说明图例3识别类警示类提示类水泵接合器1、采用标志杆设置在水泵接合器旁边或附近位置。

2、采用钉挂、粘贴、镶嵌等方式直接附着在水泵接合器附近的建筑墙面上。

各类消防标示图示

消防安全标志GB 13495—92国家技术监督局1992—06—12批准1993—03—01实施本标准参照采用国际标准ISO 6309—1987《消防——安全标志》。

1 主题内容与适用范围1．1 本标准规定了与消防有关的安全标志及其标志牌的制作、设置位置。

1．2 本标准的应用领域要尽可能广泛地扩大到需要或者应该的一切场所，以向公众表明下列内容的位置和性质：a．火灾报警和手动控制装置；b．火灾时疏散途径；c．灭火设备；d．具有火灾、爆炸危险的地方或物质。

本标准不适用于GB 4327—84《消防设施图形符号》所覆盖的设计图或地图上用的图形符号。

2 引用标准GB 2893 安全色3 消防安全标志消防安全标志由安全色、边框、以图象为主要特征的图形符号或文字构成的标志，用以表达与消防有关的安全信息。

消防安全标志的颜色应符合GB 2893中的有关规定。

消防安全标志按照主题内容与适用范围的分类，以表格的形式列出。

3．1 火灾报警和手动控制装置的标志3．2 火灾时疏散途径的标志3．3灭火设备的标志3．4 具有火灾、爆炸危险的地方或物质的标志3．53．5．3 方向辅助标志应该与3．1—3．4中的有关标志联用，指示被联用标志所表示意义的方向。

表5只列出左向和左下向的方向辅助标志。

根据实际需要，还可以制作指示其他方向的方向辅助标志(见图1、图3c)。

3．5．4 在标志远离指示物时，必须联用方向辅助标志。

如果标志与其指示物很近，人们一眼即可看到标志的指示物，方向辅助标志可以省略。

3．5．5 方向辅助标志与3．1—3．4中的图形标志联用时，如系指示左向(包括左下、左上)和下向，则放在图形标志的左方；如系指示右向(包括右下、右上)。

则放在图形标志的右方(见图1、图3c)。

3．5．6 方向辅助标志的颜色应与联用的图形标志的颜色统一(见图1、图2c)。

图1 方向辅助标志使用举例3．6 文字辅助标志3．6．1 将3．1～3．4中图形标志的名称用黑体字写出来加上适当的背底色即构成文字辅助标志。

消防设施标识图例

设置在手动火灾报警按钮附近，标明名称和使用方法。
紧急出口标志
设置在安全出口的显着位置，说明安全出口位置和方向。
地面辅助疏散标志
设置在疏散走道和主要疏散路线的地面上，能保持视觉连续的灯光或蓄光疏散指示标志。
表A.1（续）
序号
标志图例
名称
设置说明
安全出口标志
设置在安全出口旁边，标明严禁锁闭。
防火间距标志
严禁住宿与生产、存储、经营场所合用
设置在生产、存储、经营场所。
电闸下严禁堆放可燃物品
设置在电闸上或附近。
仓库物品堆放要符合“五距”要求
设置在仓库物品堆放处。
配电箱下严禁堆放可燃物品
设置在配电箱上或附近。
防火卷帘地面标志
设置在防火卷帘下方地面上，标明防火卷帘下方禁放物品。
防火卷帘按钮标志
设置在防火卷帘按钮旁边，标明操作方法。
消防电梯标志
设置在消防电梯口，标明消防电梯的位置。
电梯提示标志
设置在每个楼层电梯口。
表A.1（续）
序号
标志图例
名称
设置说明
防火门标志
设置在防火门上或附近，提示常闭防火门保持关闭（结合单位实际，标识既可为横向、也可为纵向）。
报警阀组标志
设置在湿式报警阀组附近，标明测试方法。
末端试水标志
设置末端试水装置附近，标明测试和操作方法等。
禁止存放易燃物品标志
设置在不能存放易燃物品的场所，提示该场所禁止存放易燃物品
易燃易爆场所禁带火种标志
设置在易燃易爆场所显着位置，提示该场所禁止携带火种。
表A.1（续）
设置在防火卷帘控制柜上，数量多时编号。
表A.1（续）
序号
标志图例
