单桩竖向抗压静载试验
建筑工程单桩竖向抗压静载试验记录

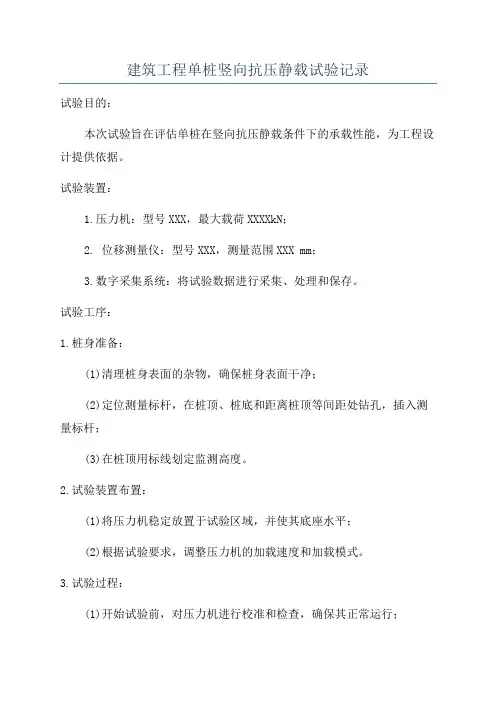

建筑工程单桩竖向抗压静载试验记录试验目的：本次试验旨在评估单桩在竖向抗压静载条件下的承载性能，为工程设计提供依据。
试验装置：1.压力机：型号XXX，最大载荷XXXXkN；2. 位移测量仪：型号XXX，测量范围XXX mm；3.数字采集系统：将试验数据进行采集、处理和保存。
试验工序：1.桩身准备：(1)清理桩身表面的杂物，确保桩身表面干净；(2)定位测量标杆，在桩顶、桩底和距离桩顶等间距处钻孔，插入测量标杆；(3)在桩顶用标线划定监测高度。
2.试验装置布置：(1)将压力机稳定放置于试验区域，并使其底座水平；(2)根据试验要求，调整压力机的加载速度和加载模式。
3.试验过程：(1)开始试验前，对压力机进行校准和检查，确保其正常运行；(2)将负荷传递装置与桩顶连接并调整到水平位置；(3)根据试验要求，开始加载试验，记录加载荷载的数值和加载时间；(4)在试验过程中，持续记录桩顶位移和负荷荷载，并及时保存数据。
4.试验结束：(1)在达到规定的荷载或位移时，停止加载试验；(2)卸载，记录荷载荷载的卸载过程和卸载时间；(3)清理试验区域，恢复原状。
试验结果处理：根据采集的试验数据，进行结果分析和处理。
主要包括计算单桩的极限承载力、计算位移和荷载之间的关系等。
可采用标准公式或计算程序进行处理，并绘制相应的荷载-位移曲线。
试验记录：试验时间：XXXX年XX月XX日试验人员：XXX试验结果：桩号：XXXX桩长：XXXm试验参数：加载速度：XX kN/min加载方式：持续加载试验记录：加载时间（min）荷载（kN）桩顶位移（mm）11002200.23300.54400.85501.06601.2.........试验分析：根据试验数据计算得出单桩的极限承载力为XXXkN，荷载和位移之间的关系可绘制成荷载-位移曲线。
结论：本次试验取得了成功，并得到了合理的结果。
试验结果表明，该单桩在竖向抗压静载条件下具有良好的承载性能，能够满足设计要求。
技术单桩竖向抗压静载试验方法大全
2023至2023年度地基基础检测选择入围单位项目技术标目录1.检测技术方案........................................... 错误!未定义书签。
1.1概况.............................................. 错误!未定义书签。
1.2试验规定及目旳.................................... 错误!未定义书签。
2.检测措施............................................... 错误!未定义书签。
1.单桩竖向抗压静载试验（或复合地基增强体单桩静载荷试验）错误!未定义书签。
2.复合地基载荷试验 ................................... 错误!未定义书签。
3.低应变法试验 ....................................... 错误!未定义书签。
4.锚杆基本试验 ....................................... 错误!未定义书签。
5.锚杆验收试验 ....................................... 错误!未定义书签。
6.单桩竖向抗拔静载试验 ............................... 错误!未定义书签。
7.水安静载试验静载试验 ............................... 错误!未定义书签。
8.高应变法试验 ....................................... 错误!未定义书签。
3.质量保证措施........................................... 错误!未定义书签。
3.1质量目旳.......................................... 错误!未定义书签。
单桩竖向抗压静载试验PPT课件
目录
• 引言 • 单桩竖向抗压静载试验原理 • 试验设备与材料 • 试验步骤与操作流程 • 试验结果与数据分析 • 案例分析 • 结论与建议
01
引言
试验目的
确定单桩竖向抗压承载力 检验桩身完整性
评估施工质量和工程安全
试验背景
随着我国基础建设的快速发展， 桩基工程广泛应用于各类建筑 物和构筑物。
试验方法
在高速公路桥梁上选取代表性单桩进行竖向抗压静载试验。
试验结果
该高速公路桥梁的单桩在规定的压力下表现出良好的抗压性能，满 足设计要求。
07
结论与建议
结论总结
试验方法有效性
通过本次单桩竖向抗压静载试验，我们验证了试验方法的 可行性，得出了该方法能够准确评估单桩竖向抗压承载力 的结论。
对比分析
最小值
试验中得到的数据中的最小值。
平均值
所有数据的总和除以数据的个数。
标准差
各数据与平均值之差的平方和的平均 值再开方。
结果解读与结论
根据数据分析结果，判断单桩竖 向抗压静载试验是否满足设计要
求。
根据数据分析结果，找出试验中 存在的问题和不足之处，并提出
改进措施。
根据数据分析结果，得出单桩竖 向抗压静载试验的结论，为后续
填料
用于填充桩顶与反力装置 之间的空隙，保持试验的 稳定性和准确性。
04
试验步骤与操作流程
试验准备
确定试验目的
明确试验的目标，是为了评价 单桩的承载能力，还是为了获
取相关参数。
选择试验场地
确保场地安全，满足试验要求 ，同时考虑地质条件、环境因 素等。
准备试验设备
包括加载设备、反力装置、位 移传感器、数据采集系统等， 确保设备精度和可靠性。
单桩竖向抗压静载试验
三、仪器设备及其安装 1、试验加载宜采用油压千斤顶。当采用两 台及 两台以上千斤顶加载时应并联同步工作， 且应符合下列规定： (1)采用的千斤顶型号、规格应相同。 (2)千斤顶的合力中心应与桩轴线重合。 2、加载反力装置可根据现场条件选择锚桩 横梁反力装置、压重平台反力装置、锚桩压重 联合反力装置、地锚反力装置，并应符合下列 规定：
(4)试验加卸载方式应符合下列规定： 1)加载应分级进行，采用逐级等量加载；分级 荷载宜为最大加载量或预估极限承载力的1/10， 其中第一级可取分级荷载的2倍。 2)卸载应分级进行，每级卸载量取加载时分级 荷载的2倍，逐级等量卸载。 3)加、卸载时应使荷载传递均匀、连续、无冲 击，每级荷载在维持过程中的变化幅度不得超过 该级增减量的10%。
压重平台
≥4D且＞2.0m
≥4(3)D且＞2.0.0m
≥4(3)D且＞2.0m
≥4D且＞2.0m
注： 1为试桩、锚桩或地锚的设计直径或边宽，取其较大者。 2如试桩或锚桩为扩底桩或多支盘桩时，试桩与锚桩的 中心距尚不应小于2倍扩大端直径。 3括号内数值可用于工程桩验收检测时多排桩基础设计 桩中心距离小于4D的情况。
6、当需要测试桩侧阻力和桩端阻力时，桩身 内埋设传感器应按JGJ-2003附录A执行。
四、现场检测 1、受检桩应符合下列规定：
(1)受检桩的混凝土龄期达到28d或预留同条件养 护试块强度达到设计强度。 (2)承载力检测前的休止时间除应符合本条第1款 规定外，尚不应少于下表规定的时间。
土的类别 砂土 休止时间（d） 7
(1)加载反力装置能提供的反力不得小于最大 加载量的1.2倍。 (2)应对加载反力装置的全部构件进行强度和 变形验算。 (3)应对锚桩抗拔力（地基土、抗拔钢筋、桩 的接头）进行验算；采用工程桩作锚桩时，锚 桩数量不应少于4根，并应监测锚桩上拔量。 (4)压重宜在检测前一次加足，并均匀稳固地 放置于平台上。 (5)压重施加于地基的压应力不宜大于地基承 载力特征值的1.5倍，有条件时宜利用工程桩作 为堆载支点。
单桩竖向抗压静载试验-PPT精品文档
小吨位静载试验桩
大吨位场地平整，并有大型吊车进出通道 • 桩头清理干净，安放千斤顶，要求千斤顶中心与 桩重合 • 主梁支墩放置平稳，并有足够强度 • 安装主梁、副梁，焊接拉杆、锚笼 • 安装加载高压油管、油压泵 • 安装基准梁 • 安装压力表或压力传感器，大量程百分表或位移 传感器 • 百分表调零及仪器连接调试
五、实验方法
• 实验步骤 准备工作 桩头处理 设备安装 逐级加载、卸载 数据记录 试验数据 分析 试验报告
1、实验设备
• • • • 反力装置 加载装置 沉降测量装置 压力测量装置
反力装置
• 锚桩横梁反力装置俗称锚桩法，是大直径 灌注桩静载试验最常用的加载反力系统， 由锚桩、主梁、次梁、拉杆、锚笼（或挂 板）等组成。当要求加载值较大时，有时 需要6根甚至更多的锚桩。具体锚桩数量要 通过验算各锚桩的抗拔力来确定。 • 锚桩采用方式可根据现场布桩情况而定， 为了节省费用，尽量采用工程桩作为锚桩。
•
锚担
钢筋 位移传感器 基准梁
2、桩头处理
• 混凝土桩桩头处理应先凿掉桩顶部的松散破碎层和低强度 混凝土，露出主筋，冲洗干净桩头后再浇注桩帽。 • 1）桩帽顶面应水平、平整、桩帽中轴线与原桩身上部的中 轴线严格对中，桩帽面积大于等于原桩身截面积，桩帽截 面形状可为圆形或方形； • 2）桩帽主筋应全部直通至桩帽混凝土保护层之下，如原桩 身露出主筋长度不够时，应通过焊接加长主筋，各主筋应 在同一高度上，桩帽主筋应与原桩身主筋按规定焊接； • 3）距桩顶1倍桩径范围内，宜用3~5mm厚的钢板围裹，或 距桩顶1.5倍桩径范围内设置箍筋，间距不宜大于150mm。 桩帽应设置钢筋网片3~5层，间距80~150mm； • 4）桩帽混凝土强度等级宜比桩身混凝土提高1~2级，且不 低于C30；
单桩竖向静载荷试验
试验过程
（2）多循环加、卸载法：每级荷载下的桩顶沉降达到相对稳定后，再卸载到零；然后进行下一 循环，直到满足试验加载终止条件。 （3）快速维持荷载法：每级荷载维持一小时后，再施加下一级荷载，直到满足试验加载终止条 件，然后分级卸载到零。 3、试验过程中应注意记录现场天气变化情况。 对试验过程中出现的各种意外或异常情况，应 及时向试验负责人反映，并同建设单位和设计人员及时协商处理。
试验资料的整理
6、确定单桩轴向极限荷载：划分桩侧总极限摩阻力和总极限羰承力，并由此求出桩侧平均限摩 阻力（当进行分层测试时，应求出各层土的极限摩阻力）和极限端承力。 7、单桩极限承载力的确定： （1）根据沉降随荷载的变化特征确定极限承载力：对于陡降型Q—S曲线取Q—S曲线发生明显陡 降的起始点； （2）根据沉降量确定极限承载力：对于缓变型Q—S曲线一般可取S=40~60mm对应的荷载，对于 大直径桩可取S=0.03~0.06D（I）为桩羰直径，大桩径取低值，小桩径取高值）所对应的荷载值； 对于细长桩（d>80）可取S=60~80mm对应的荷载； （3）根据沉降随时间的变化特征确定极限承载力：取S—lgt曲线尾部出现明显向下弯曲的前一 级荷载值。
内容摘要
这些试验大多数按照设计要求确定最大加载量，不进行破坏试验，就像是魔法师按照一定的规范 施法，不会过度使用力量导致自身受损。加载至预定最大试验荷载后即终止加载，就像魔法师在 达到预设的目标后，及时停止施法，保持自身的魔力储备。 所以，单桩竖向静载荷试验就像是一场深藏不露的魔法表演，通过它，我们可以更深入地理解基 桩的承载力，也可以更深入地理解魔法的力量。
感谢观看
基本原理
基本原理
单桩竖向静载荷试验，是一种原位测试方法，其基本原理是将竖向荷载均匀的传至建筑物基桩上， 通过实测单桩在不同荷载作用下的桩顶沉降，得到静载试验的Q—s曲线及s—lg t等辅助曲线， 然后根据曲线推求单桩竖向抗压承载力特征值等参数。
单桩竖向抗压静载试验方案
单桩竖向抗压静载试验方案
1、本方案只适用于单桩竖向抗压静载试验。
2、静载试验数量在同一条件下不少于3根，且不宜少于总桩数的1%；当工程桩总数在50根以内时，不应少于2根。
3、静载试验的桩位由甲方、监理方、设计方共同指定，我方根据由甲方、监理方、设计方指定的桩位进行静载试验。
静载试验的荷载依据设计要求进行。
4、在静载试验过程中，甲方需配合我方做好静载试验前的辅助工作，如：负责维修静载所需的道路和平整静载试验的场地，对接锯桩的桩头进行打磨，并加戴桩帽，试验场地积水应负责排除，提供试验时电动加压泵所需的380V电源，为我方提供静载试验所必备的条件。
5、在静载试验开始加载时，我方现场技术人员负责通知甲方、监理方现场人员进行旁站。
静载试验过程中出现异常情况，我方现场技术人员会及时将异常情况汇报给甲方、监理方现场人员。
试验结束后，我方现场技术人员会及时通知甲方、监理方本次试验的情况。
6、静载试验时的反力装置是由预制块堆载平台提供，试验方法的加载装置采用一台3200kN的立式千斤顶置入桩头，在桩顶对称位置安装两个位移测试表。
测读出所加荷载值及被试验桩的沉降值。
加载方法采用快速维持荷载法，加载及终止加载的原则遵循《建筑基桩检测技术规范》（JGJ106-2003）和《建筑地基基础设计规范》（GB50007-2002）中的有关规定和要求。
单桩竖向抗压静载试验
单桩竖向抗压静载试验4.1 适用范围4.1.1本方法适用于检测单桩竖向抗压承载力。
当桩身埋设有应变、位移传感器或位移杆时，本法也可同时测定桩的分层侧阻力和端阻力或桩身截面的位移量。
4.1.1【条文说明】静载试验是目前确定单桩竖向抗压承载力的主要方法。
4.1.2为设计提供单桩竖向抗压承载力依据的静载试验，使用维持荷载标准程序，应加载至极限状态。
4.1.2【条文说明】静载试验为适应不同的试验目的存在多种具体的试验程序。
本章涉及到维持荷载标准程序和维持荷载收敛程序。
两者的共同点是试验中要严格控制荷载的变化幅度且荷载传递均匀、连续，以体现试验荷载的“静态”属性。
两者的区别仅在于前者每级荷载维持时间最少为2h 且测点变形相对稳定，后者则每级荷载维持时间最少为1h 且测点变形趋于收敛。
维持荷载标准程序与一些规范中的慢速维持荷载法基本相同，可作为其他竖向抗压承载力检测方法的比较基准。
静载试验的结果是承载力的设计依据之一。
本条明确规定为设计提供依据的静载试验应使用维持荷载标准程序并加载到极限状态（极限状态应符合本规程4.4.2条1~4款）。
若桩的极限状态以桩身强度控制时，如以桩身强度控制承载力的端承型桩，可按设计的要求控制。
目前许多为设计提供依据的静载试验仅按预估的极限承载力配置试验反力，当试验未能出现极限状态时，受已配置的试验反力所限，难以继续试验，无法达到为设计提供依据的目的。
从发挥静载试验对设计的指导作用出发，应规定加载量。
4.1.3为工程桩验收提供依据的静载试验，最大加载量应不小于设计要求单桩承载力特征值Ra的2.0倍，可使用维持荷载收敛程序。
4.1.3【条文说明】工程桩验收检测时，规定最大加载量不应小于单桩承载力特征值Ra的2.0倍，以保证在建工程的安全储备。
4.1.4设计阶段应进行静载试验而未实施的工程，验收性检测时的静载试验，仍应使用维持荷载标准程序。
4.2 仪器设备4.2.1荷载测量采用串联于千斤顶作用力的荷载传感器，或采用并联于液压千斤顶油路的精密压力表（或压力传感器）测量油压，根据千斤顶率定曲线换算荷载。
单桩竖向抗压静载试验
一．目的指导检测人员正确进行基桩竖向抗压承载力检测，确保检测结果科学、准确。
二．检测参数及执行标准1．检测参数: 单桩竖向抗压承载力；单桩竖向抗压极限承载力；单桩竖向抗压极限承载力统计值；单桩竖向抗压承载力特征值。
2．执行标准：GB50202-2002《建筑地基基础工程施工质量验收规范》第5.1.5条JGJ106-2003《建筑基桩检测技术规程》JGJ94-2008《建筑桩基技术规范》三．适用范围适用于各种类型的混凝土基础桩、钢桩。
四．职责检测员必须执行国家标准，按照作业指导书操作，随时做好记录，编制检测报告，并对数据负责。
五．样本大小及抽样方法静载承载力检测抽样数量为1%，且应不少于3根；当总桩数少于50根时，应不少于2根。
所抽样试桩应且有代表性，且便于操作，一般采用随机抽取，还应注意如下要求：1．施工质量有疑问的桩；2．设计方认为重要的桩；3．局部地质条件出现异常的桩；4．施工工艺不同的桩；5．承载力验收检测时适量选择完整性检测中判定的Ⅲ类桩；6．除上述规定外，同类型桩宜均匀随机分布。
六．仪器设备1．桩基静载系统（GC021）2．千斤顶（GC071或GC073）3．反力系统（GC591）七．环境条件常温，无雨、雪天气的现场环境。
八．检测步骤及数据处理1．注意事项：承载力检测时间：a．灌注桩应在砼达到设计强度后检测；b．预制桩在砂土中休止时间不少于7d；在粉土中休止时间不少于14d；在非饱合粘性土中休止时间不少于15d；在饱合粘性土中休止时间不少于25d。
2．检测准备工作：a．基准桩与试桩间距应大于4倍桩径，且不小于2米。
b. 试验前，应正确安装油路、电路。
试桩系统正常后，进行正式试验。
3．加(卸)载方法如下：a.加载应分级进行，采用逐级等量加载；分级荷载宜为最大加载量或预估极限承载力的1/10，其中第一级可取分级荷载的2倍。
b.卸载应分级进行，每级卸载量取加载时分级荷载的2倍，逐级等量卸载。
单桩竖向抗压静载试验
前期准备工作
3.6 反力装置安装 加载反力装置可根据现场条件，选择锚桩反力装置、压重平台反力装置、锚桩压重 联合反力装置、地锚反力装置等，且应符合下列规定： （1）加载反力装置提供的反力不得小于最大加载值的1.2倍； （2）加载反力装置的构件应满足承载力和变形的要求； （3）应对锚桩的桩侧土阻力、钢筋、接头进行验算，并满足抗拔承载力的要求； （4）工程桩作锚桩时，锚桩数量不宜少于4根，且应对锚桩上拔量进行监测； （5）压重宜在检测前一次加足，并均匀稳固地放置于平台上，且压重施加于地基 的压应力不宜大于地基承载力特征值的1.5倍；有条件时，宜利用工程桩作为堆载支点。
前期准备工作
3.1 最大试验荷载的确定 为设计提供依据的试验桩，应加载至桩侧与桩端的岩土阻力达到极限状态；当桩的 承载力由桩身强度控制时，可按设计要求的加载量进行加载。 工程桩验收检测时，加载量不应小于设计要求的单桩承载力特征值的2.0倍。
前期准备工作
3.2 休止时间 承载力检测前的休止时间，受检桩的混凝土龄期应达到28d，或受检桩同条件养护 试件强度应达到设计强度要求；当无成熟的地区经验时，尚不应少于下表规定的时间。
前期准备工作
3.7 基准梁架设 基准梁是作为不动点，测试的变形量的百分表安装在基准梁上。 错误做法：简单地将基准梁放置在地面上，或不打基准桩而架设在砂袋（或红砖） 上；基准桩打得不够深、不稳；基准梁长度不符合规范要求；基准梁的刚度不够，产生 较大的变形；未采取有效措施防止外界因素对基准梁的影响。 正确做法：基准梁应具有足够的刚度，宜采用工字钢作基准梁，高跨比不宜小于 1/40。梁的一端应固定在基准桩上，另一端应简支于基准桩上。基桩桩打入地面以下 不小于1m； 软土场地压重平台堆载重量较大时，宜增加支墩边与基准桩中心和试桩中心之间的 距离，并在试验过程中观测基准桩的竖向位移。
单桩及复合地基静载试验(含图)
单桩及复合地基静载试验方案一、单桩竖向抗压静载试验方案1、试验依照《建筑地基基础工程施工质量查收规范》（GB 50202-2002）《建筑基桩检测技术规范》（JGJ 106-2003）《铁路工程基桩检测技术规程》TB10218-2008《客运专线铁路路基工程施工质量查收暂行标准》铁建设[2005]160 号2、检测目的检测单桩的竖向抗压承载力否知足设计要求。
3、主要试验设施①试验桩的加载量不小于设计要求的单桩承载力特点值的 2.0 倍，依据加载要求选择油压千斤顶。
② 加载反力装置可依据现场条件选择锚桩横梁反力装置、压重承台反力装置、锚桩压重结合反力装置、地铆反力装置（一般设施安装表示图如图一、二，其余方案同），反力装置能供给的反力不小于最大加载量的 1.2 倍。
③ 沉降量丈量可用位移传感器或大批程百分表。
4、现场检测（1）、现场办理要求① 混凝土桩应先凿掉桩顶的破裂层和脆弱混凝土。
②桩顶部应高于试坑底面, 为保持承压板和基桩优秀接触, 桩顶可铺设10-20mm的中粗砂。
③ 基准梁应拥有必定的刚度，梁的一端固定在基准桩上，另一端简支于基准桩上。
固定位移计的夹具及基准梁防止振动或其余外界要素的影响。
设施安装表示图二：（2）、慢速保持荷载法试验步骤（也可用迅速保持荷载法）①试验加载量为单桩承载力特点值的 2 倍，加载分级进行，采纳逐级等量加载，分级载荷一般为最大加载量或预估极限承载力的1/10 ，第一级取可取分级载荷的 2 倍。
②每加一级荷载施加后，按第5、15、30、45、60min 测读桩顶沉降量，此后每隔 30min 测读一次。
⑶ 当桩顶沉降速率达到相对稳固标准时，施加下一级荷载。
相对稳固标准：从分级载荷施加后第30min 开始，每一小时内的桩顶沉降量不超出，并连续出现两次。
⑷卸载按分级进行，每级卸载量为分级加载量的 2 倍，每卸一级，保持一小时，测读桩顶沉降量。
卸载至零后，测读桩顶剩余沉降量，保持 3 小时。
单桩竖向抗压静载试验理论及曲线形态
单桩竖向抗压静载试验理论及曲线形态单桩竖向抗压静载试验是用来研究单桩在暂时作用在其上的垂直荷载下的变形和承载性能的试验。
在土工程中，单桩的竖向抗压性能对于桩基设计和施工具有重要的指导意义。
本文将从理论和试验结果两个方面介绍单桩竖向抗压静载试验的相关内容，并重点讨论试验中得到的曲线形态及其特点。
一、理论部分1.1 单桩竖向抗压静载试验的目的单桩竖向抗压静载试验的目的是通过对单桩在受压荷载作用下的变形和承载性能进行观测和测量，来了解单桩的变形规律、极限承载力和荷载变形特性，为桩基的设计和施工提供依据。
单桩竖向抗压静载试验是通过在实地或者模型中设置试验桩，在其上施加一定的竖向荷载，同时进行变形和荷载的监测和记录来完成的。
在试验中主要考虑桩身的竖向变形和承载力特性，通过试验数据可以得到桩在竖向荷载作用下的荷载-沉降曲线，并对其性能进行分析和评价。
进行单桩竖向抗压静载试验时，需按照以下步骤进行：（1）确定试验桩的布设位置和试验方案；（2）根据试验桩的特性和试验要求选择相应的试验仪器和设备；（3）进行竖向荷载的施加和卸载；（4）进行桩身沉降和变形的监测和记录；（5）进行试验数据的处理和分析。
在进行单桩竖向抗压静载试验时，需要重点掌握桩身变形和承载性能的监测技术，包括测斜仪、应变片、静力水准仪等监测设备的使用和数据的处理技术。
二、试验曲线形态及其特点2.1 荷载-沉降曲线荷载-沉降曲线一般分为三段：弹性阶段、弹塑性过渡阶段和塑性阶段。
在弹性阶段，曲线呈现出线性增长的特点，荷载与沉降呈良好的线性关系；而在弹塑性过渡阶段，曲线将出现非线性增长，荷载随着沉降的增加而逐渐减小；最后在塑性阶段，曲线呈现出急速下降的特点，说明桩的变形已经非常大，极限承载力已经接近。
荷载-变形曲线也是评价单桩抗压性能的重要指标之一。
它反映了单桩在受压荷载作用下的变形规律和极限承载力，能够直观地反映出桩的沉降和变形情况。
2.3 曲线形态特点在单桩竖向抗压静载试验中，荷载-沉降曲线和荷载-变形曲线的形态特点是评价桩基性能的关键指标。
单桩竖向抗压静载试验
桩竖向抗压静载试验一、适用范围及检测目的1．确定单桩竖向抗压极限承载力；判定竖向抗压承载力是否满足设计要求；通过桩身内力及变形测试，测定桩侧、桩端阻力；验证高应变法的单桩竖向抗压承载力检测结果。
2．对工程桩抽样检测时，加载量不应小于设计要求的单桩承载力特征值的2.0倍。
二、检测工程量1.当设计有要求或满足下列条件之一时，施工前应采用静载试验确定单桩竖向抗压承载力特征值：①.设计等级为甲级、乙级的桩基；②.地质条件复杂、桩施工质量可靠性低；③.本地区采用的新桩型或新工艺。
检测数量在同一条件下不应少于3根，且不宜少于总桩数的1%，当工程桩总数在50根以内时，不应少于2根。
2.对单位工程内且在同一条件下的工程桩，当符合下列条件之一时，应通过单桩竖向抗压承载力静载试验进行验收检测:①.设计等级为甲级的桩基；②.地质条件复杂、桩施工质量可靠性低；③.本地区采用的新桩型或新工艺；④.挤土群桩施工产生挤土效应。
抽检数量不应少于总检数的1%，且不少于3根；当总检数在50根以内则不应少于2根。
三、检测依据《建筑基桩检测技术规范》（JGJ106-2003、J256-2003）《建筑地基基础设计规范》（GB50007-2002）《建筑地基处理技术规范》（JGJ79-2002、J220-2002）四、检测人员（拟）五、检测装置、仪器及设备1.反力装置加载反力装置根据现场条件可以有锚桩横梁反力装置、压重平台反力装置、锚桩压重联合反力装置等，主要为压重平台反力装置，该种装置应符合以下规定：①.能提供的反力不得小于最大加载量的1.2倍；②.压重宜在检测前一次加足，并均匀稳固地放置于平台上；③.压重施加于地基的压应力不宜大于地基承载力特征值的1.5倍，有条件时宜利用工程桩作为堆载支点。
2.荷载、沉降测试装置①．分级荷载的提供采用油压千斤顶。
当采用两台及两台以上千斤顶加载时应并联同步工作。
并使：采用的千斤顶型号、规格相同；千斤顶的合力中心应与桩轴线重合。
单桩竖向抗压静载试验试验方法
单桩竖向抗压静载试验试验方法哎呀，今天咱们聊聊单桩竖向抗压静载试验这个话题，听起来复杂，其实没那么神秘。
你要知道，建筑工程就像盖房子一样，得先打好基础，才能让房子稳稳当当。
想象一下，一个人在沙滩上插个旗子，结果一波浪过来，旗子歪了，这可就尴尬了。
单桩就像那根旗子，要确保它不被浪打倒。
所以，静载试验就是为了检验这个“旗子”到底能撑得住多少压力。
试验的过程嘛，简单得很。
得准备一根单桩，通常是混凝土做的，强度还得过得去。
然后，找个地方把它插进地里，这时候可得小心翼翼，毕竟一不小心就可能把桩子歪了，真是“弄巧成拙”啊。
桩子插好后，得把上面的载荷装上去，可能是沙土、石块，甚至水泥块，总之就是要加点“重负”上去。
大家可能会问，为什么要用静载？这就好比我们在看电影的时候，有时候喜欢慢动作，想看看细节一样，静载试验就是要让我们慢慢观察桩子的反应。
就是时候看看桩子的表现了。
可以用一个称重的装置把重物慢慢加上去，直到桩子开始有点儿“受不了”的感觉，真是紧张兮兮啊。
那一瞬间，感觉就像是看一场精彩的比赛，大家都在期待着究竟谁能赢。
有时候桩子顶得住，有时候却可能“崩溃”了，这时候就得认真分析了。
是桩子质量问题，还是地基太软？这就得依靠经验和数据来判断了。
说到这里，咱们得谈谈测量。
试验过程中，得不断记录桩子下沉的深度，像在写日记一样，真实又有趣。
有时候一测量下来，大家都哈哈大笑，竟然下沉得比预期的还要少，这时候就得给桩子竖个大拇指，真是“卧虎藏龙”啊。
而如果下沉过多，那就得紧张起来了，这可不是开玩笑的，得赶紧找出原因，防患于未然。
此外，试验结束后，得认真分析数据。
就像数学课上做题，得把结果弄清楚，看看桩子的抗压能力到底如何。
其实这过程中也能学习不少，比如土壤的类型、桩子的设计等等，原来这背后的学问可不少。
很多时候，现场的技术员和工程师们聚在一起，围着一堆数据，讨论得热火朝天，简直就像一场“知识的盛宴”，大家你一言我一语，真是热闹非凡。
单桩及复合地基静载试验(含图)
单桩及复合地基静载试验方案一、单桩竖向抗压静载试验方案1、试验依据《建筑地基基础工程施工质量验收规范》（GB 50202-2002）《建筑基桩检测技术规范》（JGJ 106-2003）《铁路工程基桩检测技术规程》TB10218-2008《客运专线铁路路基工程施工质量验收暂行标准》铁建设[2005]160号2、检测目的检测单桩的竖向抗压承载力否满足设计要求。
3、主要试验设备①试验桩的加载量不小于设计要求的单桩承载力特征值的2.0倍，根据加载要求选择油压千斤顶。
②加载反力装置可根据现场条件选择锚桩横梁反力装置、压重承台反力装置、锚桩压重联合反力装置、地铆反力装置（一般设备安装示意图如图一、二，其它方案同），反力装置能提供的反力不小于最大加载量的1.2倍。
③沉降量测量可用位移传感器或大量程百分表。
4、现场检测（1）、现场处理要求①混凝土桩应先凿掉桩顶的破碎层和软弱混凝土。
②桩顶部应高于试坑底面,为保持承压板和基桩良好接触,桩顶可铺设10-20mm的中粗砂。
③基准梁应具有一定的刚度，梁的一端固定在基准桩上，另一端简支于基准桩上。
固定位移计的夹具及基准梁避免振动或其他外界因素的影响。
设备安装示意图二：（2）、慢速维持荷载法试验步骤（也可用快速维持荷载法）①试验加载量为单桩承载力特征值的2倍，加载分级进行，采用逐级等量加载，分级载荷一般为最大加载量或预估极限承载力的1/10，第一级取可取分级载荷的2倍。
②每加一级荷载施加后，按第5、15、30、45、60min测读桩顶沉降量，以后每隔30min测读一次。
⑶当桩顶沉降速率达到相对稳定标准时，施加下一级荷载。
相对稳定标准：从分级载荷施加后第30min开始，每一小时内的桩顶沉降量不超过0.1mm，并连续出现两次。
⑷卸载按分级进行，每级卸载量为分级加载量的2倍，每卸一级，维持一小时，测读桩顶沉降量。
卸载至零后，测读桩顶残余沉降量，维持3小时。
⑸快速维持荷载法的每级载荷维持时间不少于1h，根据桩顶沉降收敛情况确定延长维持荷载时间。
