阀门型号编制方法,阀门型号表示方法,标准阀门型号编制说明阀门型号编制方法国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出，按照GB/T1.1-2009给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。

阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。

阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。

阀门型号表示方法当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销，提供了方便。

我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要;目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订出编号方法。

一单元、阀门类型（代号）：阀门类型代号（表）类型蝶阀安全阀隔膜阀球阀闸阀止回阀旋塞阀减压阀截止阀过滤器放料阀安全阀代号D A G Q Z H X Y J GL FL A二单元、阀门传动方式（代号）：三、阀门连接方式（代号）：四单元、阀门结构形式（代号）：⑤截止阀、节流阀和柱塞阀结构形式代号⑥隔膜阀结构形式代号⑦旋塞阀结构形式代号⑧安全阀结构形式代号⑨减压阀结构形式代号⑩疏水阀结构形式代号排污阀结构形式代号五单元、阀门密封材质（代号）：六单元、阀门公称压力数值用阿拉伯数字直接表示（MPa）它是MPa的10倍。

七单元、阀门阀体材料(代号)：注：Pg≤16k g f/cm2的灰铸铁阀，Pg≥25kgf/cm2的碳钢阀，省略本代号2 、阀门密封面或衬里材料代号8硬质合金Y9衬胶J10衬铅Q11搪瓷C12渗硼钢P注：1、由阀体直接加工的阀座密封材料代号用“W”表示。

阀门型号编制说明

阀门型号编制说明、命名、编号方法、对照表中华人民共和国机械行业标准1 范围本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密封面材料代号、阀体材料代号和压力代号的表示方法。

本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、蒸汽疏水阀、排污阀、柱塞阀的型号编制。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 1048 管道元件公称压力3 型号编制和代号表示方法3.1 阀门的型号编制方法3.1.1 阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料七部分组成。

3.1.2 编制的顺序按：阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、公称压力代号或工作温度下的工作压力代号、阀体材料。

JB/T 308—20043.2 阀门类型代号3.2.1 阀门类型代号用汉语拼音字母表示，按表l的规定表示。

表 1 阀门类型代号阀门类型代号阀门类型代号弹簧载荷安全阀 A 排污阀P 蝶阀 D 球阀Q隔膜阀G 蒸汽疏水阀S 杠杆式安全阀GA 柱塞阀U止回阀和底阀H 旋塞阀X 截止阀J 减压阀Y节流阀L 闸阀Z3.2.2 当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按表2的规定。

表2 具有其他功能作用或带有其他特异结构的阀门表示代号第二功能作用名称代号第二功能作用名称代号保温型 B 排渣型P低温型D a快速型Q防火型 F （阀杆密封）波纹管型W缓闭型H ——a低温型指允许使用温度低于—46℃以下的阀门。

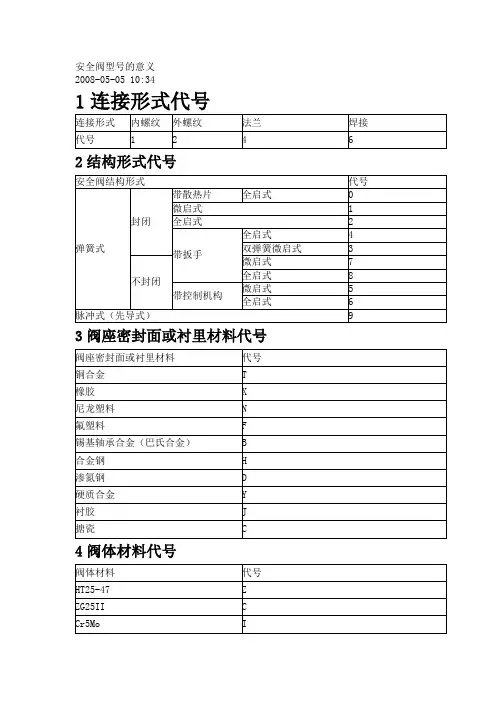

安全阀型号的意义

安全阀型号的意义
2008-05-05 10:34
1连接形式代号
2结构形式代号
3阀座密封面或衬里材料代号
4阀体材料代号
是阀体材料微碳钢
安全阀型号编制方法2008-12-10 17:14
安全阀型号编制方法一、安全阀型号编制方法
五、安全阀公称压力代号
公称压力代号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10倍。

当标注工作温度和工作压力时，工作压力须用P标志并在P字的右下角附加介质最高温度数字，该数字是以10除介质最高温度数值所得的整数。

如：工作温度为540℃，工作压力为10MPa的阀门，其代号为P54100。

注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体，省略本代号。

安全阀型号说明

安全阀型号说明
流量始终被阀瓣和阀座之间的开度限制着，直到阀瓣离开阀座的
高度达到四分之一流道直径，此后，流量便由喉部的流道直径控制，继而全量排放，使介质压力迅速下降。

此时安全阀处于排放状态。

全阀型号编制方法按照机械部 JB/T 308《阀门型号编制方法》
来编制。

以 A42Y-16C 为例
‘A’ 类型代号 A代表安全阀其它非标阀以及用户特定阀可在
其前加‘S'或其它代号以区别
‘4’ 连接形式代号 4 代表法兰连接其它代号 1 为内螺纹 2
为外螺纹 6为焊接
‘2’ 结构形式代号 2 代表弹簧式封闭全启式 0 弹簧封闭带散热片全启式 1 弹簧封闭微启式 4 弹簧不封闭带扳手全启式 3 弹簧不封闭带扳手双弹簧微启式 7、5 为弹簧式不封闭带扳手微启式 8、6 为弹簧式不封闭带扳手全启式其中6为带控制机构阀门 9代表脉冲式阀门
‘Y’ 阀座密封面或衬里材料代号 Y代表硬质合金 T代表铜合金 X橡胶 N尼龙 F氟塑料 C搪瓷
‘16’ 公称压力数
‘C' 阀体材料代号 C WCB(ZG25II) P 1Cr18Ni9Ti。

阀门型号编制方法、命名、代码说明

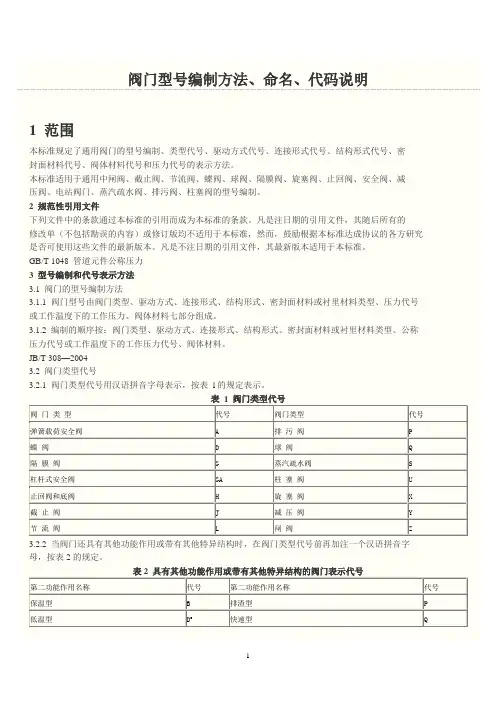

阀门型号编制方法、命名、代码说明 1 范围本标准规定了通用阀门的型号编制、类型代号、驱动方式代号、连接形式代号、结构形式代号、密封面材料代号、阀体材料代号和压力代号的表示方法。

本标准适用于通用中闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、电站阀门、蒸汽疏水阀、排污阀、柱塞阀的型号编制。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 1048 管道元件公称压力 3 型号编制和代号表示方法 3.1 阀门的型号编制方法 3.1.1 阀门型号由阀门类型、驱动方式、连接形式、结构形式、密封面材料或衬里材料类型、压力代号或工作温度下的工作压力、阀体材料七部分组成。

JB/T 308—2004 3.2 阀门类型代号 3.2.1 阀门类型代号用汉语拼音字母表示，按表 l 的规定表示。

表 1 阀门类型代号阀门类型弹簧载荷安全阀蝶阀隔膜阀杠杆式安全阀止回阀和底阀截止阀节流阀代号 A D G GA H J L 阀门类型排污阀球阀蒸汽疏水阀柱塞阀旋塞阀减压阀闸阀代号 P Q S U X Y Z3.2.2 当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按表 2 的规定。

表 2 具有其他功能作用或带有其他特异结构的阀门表示代号第二功能作用名称保温型低温型代号 B Da第二功能作用名称排渣型快速型代号 P Q1防火型缓闭型aF H（阀杆密封）波纹管型 —W —低温型指允许使用温度低于—46℃以下的阀门。
