自动喷水灭火系统洒水喷头资料
自动喷水灭火系统由哪些部分组成

自动喷水灭火系统由哪些部分组成
自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)等组件,以及管道、供水设施组成,并能在发生火灾时喷水的自动灭火系统。
下面对其主要组件进行简要介绍。
一、洒水喷头
在自动喷水灭火系统中,洒水喷头担负着探测火灾、启动系统和喷水灭火的任务,它是系统中的关键组件。
洒水喷头有多种不同形式的分类。
1、按有无释放机构分类为闭式和开式的分类
2、按喷头流量系数分类,包括K=55、80、115等,其中K=80的称为标准喷头。
3、按安装方式分类,有下垂型、直立型、普通型和边墙型喷头。
二、报警阀
报警阀是自动喷水灭火系统中接通或切断水源,并启动报警器的装置。
在自动喷水灭火系统中,报警阀是至关重要的组件,其作用有三:接通或切断水源、输出报警信号和防止水流倒回供水源、以及通过报警阀可对系统的供水装置和报警装置进行检验。
报警阀根据系统的不同分为湿式报警阀、干式报警阀和雨淋阀。
报警阀的公称通径一般为50、65、80、100、125、150、200MM七种。
1、湿式报警阀用于湿式喷水灭火系统。
它的主要功能是:当喷头开启时,湿式阀能自动打开,并使水流入水力警铃发出报警信号。
湿式阀按其结构形式有三种:座圈型湿式阀、导阀型湿式阀、蝶阀型。
2 消防实务-第三篇 自动喷水

自动喷水灭火系统术语1、喷头分类(1)按响应时间指数(RTI)分类:RTI≤50,快速响应闭式洒水喷头50<RTI≤80,特殊响应闭式洒水喷头80<RTI≤350,标准响应闭式洒水喷头(2)按流量系数(K)分类:K=80 标准流量洒水喷头K≥80 标准覆盖面积洒水喷头,直立型、下垂型:1只喷头最大保护面积≤20m2 边墙型:1只喷头最大保护面积≤18m2K≥80 扩大覆盖面积洒水喷头,直立型、下垂型、边墙型:1只喷头最大保护面积>20m2(标准覆盖面积),但≤36m2 K≥161 特殊应用喷头,具有较大雾滴,用于民用和厂房的高大空间以及仓库(3)按响应时间指数(RTI)和流量系数(K)混合分类:K≥161且RTI≤28±8 早起抑制快速响应洒水喷头,用于保护堆垛和高架仓库一、设置场所的火灾危险性分类1、轻危险级、中危险级(Ⅰ、Ⅱ)、严重危险级(Ⅰ、Ⅱ)、仓库危险级(Ⅰ、Ⅱ、Ⅲ)4类8级附录1 自喷系统设置场所火灾危险等级举例二、系统基本要求1、不适用场所:遇水易燃、爆炸、剧烈化学反应、放出有毒气体场所,洒水会发生沸溢、喷溅场所2、系统选型(1)湿式系统:4℃~70℃(2)干式系统:<4℃或>70℃(3)预作用:a、准工作状态时严禁误喷场所b、准工作状态时严禁管道充水场所c、代替干式系统场所(4)重复启闭预作用系统:灭火后需要及时停止喷水场所(5)雨淋系统:a、水平蔓延快,闭式喷头不能及时有效覆盖起火区域场所b、净空高度超过6.1.1规定,且需要快速扑灭初期火灾场所。
c、严重危险级Ⅱ场所(易燃固液清洗喷涂、摄影棚下吃葡萄)(6)早起抑制快速响应喷头(K≥161且RTI≤28±8 )的自喷系统的场所:a、净空≤13.5m、且物高≤12.0m,仓库Ⅰ、仓库Ⅱ、沥青、箱装不发泡塑料的仓库b、净空≤12.0m、且物高≤10.5m,袋装不发泡塑料、箱装及袋装发泡塑料的仓库(7)仓库型特殊应用喷头(K≥161且较大雾滴)的自喷系统的场所:c、净空≤12.0m、且物高≤10.5m,仓库Ⅰ、仓库Ⅱ、箱装不发泡塑料的仓库d、净空≤7.5m、且物高≤6.0m,袋装不发泡塑料、箱装发泡塑料的仓库(8)其它系统可串联接入同一建筑物内的湿式系统,接入点应为配水干管。
自动喷水灭火系统概述

2. 自动喷水灭火系统的适用范围
雨淋系统适用于火灾水平迅速蔓延的场 所 。如舞台 、火工品厂 、以及高度超过闭 式喷头保护能力的空间 ,严重危险Ⅱ级, 包括易燃液体喷雾操作区域 、固体易燃物 品 、可燃的气溶胶制品 、溶剂 、油漆 、沥 青制品厂的备料及生产车间 、摄影棚 、舞 台葡萄架下部及易燃材料制作的景观展厅 等。
模拟设计启动条件 ,稳压泵应立即 启动 , 当达到系统设计压力时 ,稳压泵 应立即停止运行。
4.湿式自动喷水灭火系统操作方法
系统操作 1.关闭系统主供水阀(湿式报警阀进口端信号 蝶阀) 、末端试验阀。 2.打开系统排水阀(湿式报警阀排水阀) ,排 出系统侧管网水 。水排尽后关闭系统排水阀。 3.打开区域信号阀。 4.缓慢打开主供水阀向系统供水 ,逐个打开所 有保护区域的末端试验阀 ,直到有稳定的水流从 末端试验阀流出 , 关闭末端试验阀。
自动喷水灭火系统在我国应用已有很几十 年历史 , 随着我国经济发展 , 自动喷水灭火系 统的生产和应用研究也得到很大发展。
概述
自动喷水灭火系统应用标准发展状况 1985年制定颁布了《 自动喷水灭火系统设计规范》
GBJ84—85 。期间经过两次修订。 2001年《 自动喷水灭火系统设计规范》GB50084—
♦ 控制系统的喷水面积: 如果第一批开放的喷头成功控火, 即可停止继续开放喷头 。当首批开放的喷头不能有效控 火时 ,将继续开放喷头 ,直至控制或扑灭火灾。
3.湿式系统的组成与工作原理
闭式喷头 闭式喷头是指带有释放机构的洒水喷

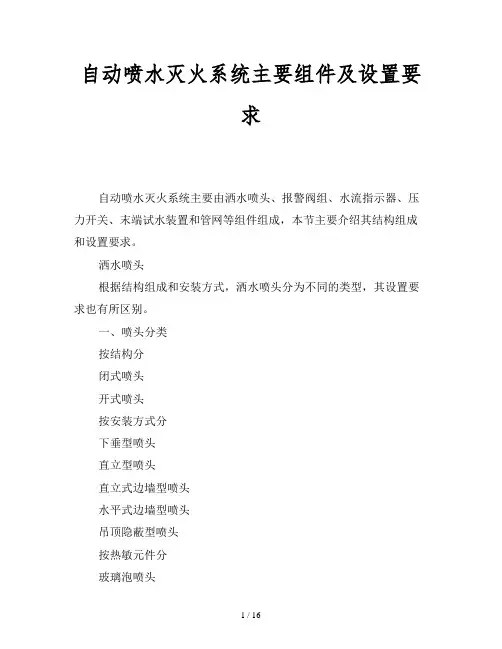

自动喷水灭火系统主要组件及设置要求

自动喷水灭火系统主要组件及设置要求自动喷水灭火系统主要由洒水喷头、报警阀组、水流指示器、压力开关、末端试水装置和管网等组件组成,本节主要介绍其结构组成和设置要求。
洒水喷头根据结构组成和安装方式,洒水喷头分为不同的类型,其设置要求也有所区别。
一、喷头分类按结构分闭式喷头开式喷头按安装方式分下垂型喷头直立型喷头直立式边墙型喷头水平式边墙型喷头吊顶隐蔽型喷头按热敏元件分玻璃泡喷头易熔合金喷头图3-3-11洒水喷头分类图闭式喷头具有释放机构,由玻璃泡、易熔合金热敏感元件、密封件等零件组成。
平时闭式喷头的出水口由释放机构封闭,达到公称动作温度时,玻璃泡破裂或易熔合金热敏感元件熔化,释放机构自动脱落,喷头开启喷水。
闭式喷头具有定温探测器和定温阀及布水器的作用。
开式喷头(包括水幕喷头)没有释放机构,喷口呈常开状态。
根据喷头的热敏性能指标,喷头分为早期抑制快速响应(ESFR)喷头、快速响应喷头和标准响应喷头。
早期抑制快速响应(ESFR)喷头的响应时间指数为RTI<28(m·s)0.5;快速响应喷头的响应时间指数为RTI≤50(m·s)0.5;标准响应喷头的响应时间指数为RTI≥80(m·s)0.5。
根据国家标准《自动喷水灭火系统第1部分:洒水喷头》GB5135.1,玻璃泡洒水喷头的公称动作温度分成13个温度等级,易熔合金元件喷头分成7个温度等级。
为了区分不同公称动作温度的喷头,将感温玻璃泡中的液体和易熔合金喷头的轭臂标识不同的颜色,见表3-3-11。
表3-3-11 闭式喷头的公称动作温度和色标玻璃泡喷头易熔合金喷头公称动作温度(℃)工作液色标公称动作温度(℃)轭臂色标橙57~77本色68红80~107白79黄121~149蓝93绿3~191红100灰204~246绿121天蓝260~302橙蓝320~343橙3淡紫2紫红204黑227黑260黑343黑(二)喷头选型与设置要求1.喷头选型(1)对于湿式自动喷水灭火系统,在吊顶下布置喷头时,应采用下垂型或吊顶型喷头;顶板为水平面的轻危险级、中危险级I级居室和办公室,可采用边墙型喷头;易受碰撞的部位,应采用带保护罩的喷头或吊顶型喷头;在不设吊顶的场所内设置喷头,当配水支管布置在梁下时,应采用直立型喷头。
自动喷水灭火系统水雾喷头的性能要求和试验方法

自动喷水灭火系统水雾喷头的性能要求和试验方法中华人民共和国公共安全行业标准GA33-92目录1 主题内容与适用范围2 术语3 水雾喷头的分类、规格、型号4 技术要求5 试验方法6 检验规则7 标志附录A附录B1 主题内容与适用范围本标准规定了水雾喷头的技术要求、试验方法、检验规则和标志要求。
本标准适用于自动喷水灭火系统中的开式水雾喷头。
2 术语2.1 水雾喷头在一定的水压力作用下,将水流分解为小于1mm以下的水滴喷出的喷头。
2.2 雾化水雾喷头喷出的水雾形成围绕喷头轴心线扩展的圆锥体,其锥顶角为水雾喷头的雾化角。
2.3 离心雾化当水流进入喷头后,被分解成沿内壁运动而具有离心速度的旋转水流和具有轴向速度的直水流,两股水流在喷头内汇合,然后以其合成速度由喷口喷出而形成雾化。
2.4 撞击雾化水流与溅水盘撞击而形成雾化。
3 水雾喷头的分类、规格、型号3.1 A型水雾喷头进水口与出水口成一定角度的离心雾化喷头。
3.2 B型水雾喷头进水口与出水口在一条直线上的离心雾化喷头。
3.3 C型水雾喷头由于撞击作用而产生雾化的喷头。
3.4 水雾喷头的规格3.4.1 水雾喷头以其公称工作压力(0.35MPt)时的流量作为主参数,A型和B型水雾喷头的规格和接管螺纹见表。
表1 A型、B型水雾喷头的规格和接管螺纹3.4.2 C型水雾喷头的规格包括:40、50、63、80 、100 、125、160 、200L/min八种规格,其接管螺纹为ZG1/2",ZG3/4"。
3.4.3 水雾喷头的雾化角有七种规格。
即:30°、45°、60°、90°、120°、150°、180°。
3.5 水雾喷头的型号3.5.1 水雾喷头的型号由类、组、特征代号、设计顺序代号规格、雾化角等部分组成,形成如下:其中:类代号用ZS表示。
指自动喷水灭火系统。
组代号用T表示,指喷头。
自动喷水灭火系统

自动喷水灭火系统一、自动喷水灭火系统概述自动喷水灭火系统是一种在火灾发生时能够自动喷水灭火的消防设施。
它具有响应迅速、灭火效率高、可靠性强等优点,被广泛应用于各类建筑物和场所,对于保护人民生命财产安全起着至关重要的作用。
二、自动喷水灭火系统的组成(一)洒水喷头作用洒水喷头是自动喷水灭火系统的关键部件之一,其主要作用是在火灾发生时,当环境温度达到一定值时自动破裂,将水均匀地喷洒在保护区域内,进行灭火。
分类(1)按结构形式可分为闭式喷头和开式喷头。
闭式喷头在正常情况下处于关闭状态,当火灾发生时,喷头感温元件受热破裂,打开喷水。
开式喷头则在正常情况下处于开启状态,直接喷水灭火。
(2)按热敏元件可分为玻璃球喷头和易熔合金喷头。
玻璃球喷头通过内部的玻璃球感温,当温度升高时,玻璃球内的液体膨胀,使玻璃球破裂,喷头打开喷水。
易熔合金喷头则是通过易熔合金片感温,当温度升高时,易熔合金片熔化,喷头打开喷水。
选型与布置(1)根据保护区域的火灾危险等级、环境温度、空间高度等因素选择合适的喷头类型和规格。
例如,对于火灾危险等级较高的场所,可选择响应时间指数(RTI)较小的快速响应喷头;对于空间高度较高的场所,可选择大流量喷头或特殊应用喷头。
(2)喷头的布置应符合相关规范要求,确保喷水能够覆盖整个保护区域。
喷头的间距、与障碍物的距离等都需要经过严格计算和设计,以保证灭火效果。
(二)报警阀组作用报警阀组是自动喷水灭火系统的核心部件之一,其主要作用是在火灾发生时,接收水流指示器传来的水流信号,启动并向消防控制中心发出报警信号,同时控制水流的方向和流量,确保灭火用水能够准确地输送到火灾发生区域。
组成报警阀组通常由报警阀、延迟器、水力警铃、压力开关等组成。
(1)报警阀:是报警阀组的核心部件,其作用是在火灾发生时,当水流通过报警阀时,阀瓣开启,向延迟器和水力警铃供水,同时向消防控制中心发出报警信号。
(2)延迟器:其作用是延迟水流进入水力警铃的时间,防止误报警。
自动喷水灭火系统洒水喷头的技术要求

5.1.1全部试样的各种标志均应齐全并符合要求。
5.1.2从试验中,抽取5只喷头对照设计图纸和说明书进行检查,应符合设计、加工的技术要求。
5.1.3检验试样的工艺一致性情况,目测有无加工缺陷和机械损伤等现象。
5.2密封性能试验
5.2.1喷头安装在试验管网上,先排除管网中空气,使管网充满水,然后加压。压力从零开始,按0.1±0.025MPa/s的速率上升到3.0MPa,保持3min,再降压到零。然后,在5s内使压力由零再升到0.05MPa,保持15s后卸压。试验过程中应注意检查喷头的渗漏情况。本试验要求在室温20±5℃的环境条件下进行。’
3.1.2开式洒水喷头
无释放机构的洒水喷头。
3.2按热敏感元件分类
3.2.1玻璃球洒水喷头
释放机构中的热敏感元件为玻璃球的洒水喷头。喷头受热时,由于玻璃球内的工作液发生作用,使球体炸裂而开启。
3.2.2易熔元件洒水喷头
释放机构中的热敏感元件为易熔元件的洒水喷头。喷头受热时,由于易熔元件的熔化、脱落而开启。
本标准适用于自动喷水灭火系统直立型、下垂型、普通型、边墙型、吊顶型洒水喷头及干式下垂型洒水喷头。
本标准不适用于自动喷水灭火系统中的水雾喷头、水幕头。
2术语
2.1洒水喷头
在热的作用下,按预定的温度范围自行启动,或根据火灾信号由控制设备启动,并按设计的洒水形状和流量洒水灭火的一种喷头。
2.2溅水盘
在喷头的顶端,能使水流分洒成规定的洒水形状的元件。
4.6.2在任一压力和安装位置进行功能试验时,若喷头出现沉积,则应另取24只喷头重作该压力和该安装位置的功能试验,喷头应启动灵活。在每种压力下所测试的所有喷头中,发生沉积的喷头总数不应超过一只。
自动喷水灭火系统

2湿式报警阀组 湿式报警阀组主要由湿式报警阀、水力警铃、压力开关、延时 器等组成,一般由生产厂家组装配套出售。 A 湿式报警阀 报警阀是自动喷水灭火系统的一个主要部件,它安装在总供水 干管上,起连接供水设备与配水管网的作用,是一种只允许水流单 方向流入配水管网,并在规定流量下报警的止回型阀门。报警阀具 有两个基本作用,首先,在系统动作前,它将管网与水流隔开,当 系统开启时,报警阀打开,接通水源和配水管;其次,在报警阀开 启的同时,部分水流通过阀座上的环形槽,经信号管道送至水力警 铃,发出音响报警信号。 湿式报警阀有导阀型和隔板座圈型两种结构形式,如图4-25、 图4-26所示
二、 干式自动喷水灭火系统
干式系统是除湿式系统以外使用历史最长的一种闭式自动喷水 灭火系统, 干式系统主要是为了解决某些不适宜采用湿式系统的场 所,其灭火效率低于湿式系统,造价也高于湿式系统。
1.干式系统的工作原理
干式系统主要由闭式喷头、管网、干式报警阀、充气设备、报 警装置和供水设备组成,其系统示意图如图4-31所示,工作原理方 框图如图4-32所示
4信号阀 为了让消防控制室及时了解系统中阀门的关闭情况,在每一层
和每个分区的水流指示器前安装一个信号阀。信号阀由闸阀或蝶阀 与行程开关组成,当阀门打开3/4时,才有信号输出表明此阀门打 开,当阀门关上1/4时,就有信号输出表明此阀门关闭。
5末端试水装置 为了检验系统的可靠性,测试系统能否在开放一只喷头的最不利 条件下可靠报警并正常启动,要求在每个报警阀的供水最不利点处 设置末端试水装置。末端试水装置测试内容,包括水流指示器、报 警阀、压力开关、水力警铃的动作是否正常,配水管道是否畅通, 以及最不利点处的喷头工作压力等。其他的防火分区与楼层,则要 求在供水最不利点处装设直径25mm的试水阀,以便在必要时连接末 端试水装置。 末端试水装置出水,应采用孔口出水的方式排入排水管道,如图 4-30所示。
自动喷水系统消防资料(全)

建设单位
施工单位
试验日期
年 月 日
管道
编号
管径
材质
工作压力MPa
强度试验
严密性试验
介质
压力
MPa
时间min
压降MPa
结论
介质
压力
Mpa
时间min
结论
150
钢管
符合
水
符合要求
24
符合要求
合格
水
符合要求
24
合格
100
钢管
符合
水
符合要求
24
符合要求
合格
水
符合要求
24
合格
65
钢管
符合
水
符合要求
24
符合要求
制
作
简图(并说明要求)
焊接要求
焊接质量要求
加强高度(mm)(附图或标注)
备 注
支吊架制作,切割钻孔应使用无齿锯或钻床,严禁使用气割。
管道编号
支 吊 架
防 晃 支 架
应设数量
安装数量
应设数量
安装数量
设计要求
符合设计要求
设计要求
符合设计要求
存在问题及处理:
技术负责人
质 检 员
施 工 员
第册第页
自动喷水灭火系统管道试压记录编号:B-7
合格
水
符合要求
24
合格
50
钢管
符合
水
符合要求
24
符合要求
合格
水
符合要求
24
合格
25
钢管
符合
水
符合要求
24
符合要求
6.1.自动喷水灭火系统知识点

自动喷水灭火系统案例1.建筑四要素2.耐火等级1.湿式系统1.湿式报警阀组1.报警阀前后的管道能够快速充满水;压力波动时,水利警铃不发生误报警2.过滤器安装在报警管路上,其位置在延迟器前,且便于排渣操作(防堵塞)2.干式系统3.雨淋系统1.雨淋阀,与前面两个专用的区别2.水源和供水设施必须从报警阀前接入3.开式系统4.雨林报警阀组的控制方式,可以人工和电磁的方式4.预作用1.阀体构成:雨淋阀后+一个单向阀2.阀后和干式系统就是一样了,要有快速排气阀,之前要有电磁阀,预作用系统可以带800个喷头,保护面积比较大,要设置水流指示器和检修信号阀,喷头和干式一样,直立无所谓,下垂用专用3.阀前接入的,试警铃管路4.冲水的,水封5.预作用装置安装的要求5.误报警1.膜片没有密封严,打开一点点,进入就有报警的可能2.湿式有延迟器,干式有滴水球阀,雨林系统用滴水球阀;直接接在报警管路上1.雨林阀打开,所有喷头喷水2.一个报警阀带的数量有限,最多就是作用面积,严重危险260平米1.可以用在开式系统雨淋系统,也可以用在湿式系统2.前2个阀后压力降低,自动打开,从外界无法控制开启,雨淋阀比较特殊,可以人为控制,用在雨林系统和水幕系统(防护冷却或防火分隔 ),水喷雾系统大部分用的也是雨淋阀,水幕系统和雨林系统除了喷头和压力,其他都一样1.与湿式的区别1. 与湿式报警阀区别,有一个空气压缩机,上下受力是平衡的,阀后充的是气体,有气体补充装置2.干式报警阀和湿式报警阀的结构不一样3.干式系统的快速排气阀,和湿式系统的小的自动排气阀有区别,湿式平时动作,干式系统和预作用的报警阀平时不让动作,隔开加一个电磁阀/电动阀4.喷头的区别1.高度3.干式报警阀组的安装和质量检测要求1.安全排气阀安装在气源与报警阀组之间,靠近报警阀组一侧2.低气压预报警装置安装在配水干管一侧3.面积4.使用性质3.一个标准覆盖面积保护喷头覆盖面积是9,不到30个喷头2.报警阀组共性2.干式报警阀组,除共性外1.安装在不发生冰冻的场所2.安装完成后,向报警阀气室注入高度50-100mm的清水(气体扩散快,不能气体和阀瓣直接接触,下面会进气,下面会减少,用水封解决;50-100mm高度;有个排水口,控制其量)3.充气连接管路的接口安装在报警阀气室充注水位以上部位,管道直径(钢管>=15,铜管>=10mm);止回阀、截止阀安装在充气管路上1.阀体底边距地面1.2米,侧边与墙不小于0.5m,正面与墙不小于1.2m,凸出部位之间不小于0.5m2.安装在室内,增设排水设施3.水力警铃和报警阀的连接,采用热镀锌钢管,公称直径为20mm,长度<=20m5.火灾危险等级4.水力警铃声强不小于70db3.外补偿平衡式4.案例出题:湿式报警阀误报警1.两个防止误报警的组件坏了2.试警铃管路被打开了5.湿式报警阀组联动试验和调试1.调试:在末端试水装置处放水,当湿式报警阀进水压力大于0.14Mpa,放水流量大于1L/s时,报警阀启动,带延迟器的水利警铃在5-90s内发出报警铃声压力开关动作,并反馈信号(水利警铃3米内不少于70db)(0.14Mpa,上边水排空,阀瓣一定打开吗?不一定,因为阀瓣是金属的,有重力作用,最小是0.14Mpa;要克服本身重力)2.测量自开启末端试水装置至消防水泵投入运行的时间不应超过5min3.关闭末端试水装置,系统复位1.干式报警阀带500个喷头,用直立喷头,但是做吊顶不行,下垂型的就是干式专用喷头,ZSTJ2.湿式带800个喷头5.末端试水装置1.干式系统也要有末端试水装置,可以测试排气冲水的时间,不大于1min2.从末端试水装置开始计时到喷水达到压力0.05Mpa才可以,1min6.干式报警阀没有延迟器了1.有可能发生误报警2.措施:进来就排掉,接了滴水球阀,直接排出去3.案例出题:发现滴水球阀滴水,是否是正常现象1.偶尔滴水就是正常的,水源波动造成的2.一直滴水,有问题;什么原因导致的1.阀瓣关不严,密封不严2.阀后压力有点低,补不上去了3.要不要补偿器了,平衡上下压力,上面水少点,补点水,用一个低压压力开关来补压5.水利警铃工作压力是0.05Mpa,实施干湿预作用都是4.干式报警阀组调试1.开启末端试水装置,报警阀组、压力开关动作,联动启动排气阀入口电动阀和消防水泵,水流指示器报警2.水力警铃3m远不低于70db3.开启末端试水装置1min后,其出水压力不得低于0,05mpa4.消防控制设备准确接收并显示水流指示器、压力开关、电动阀及消防水泵的反馈信号5.关闭末端试水装置,系统复位,恢复到准工作状态5.干式和预作用,试警铃管路非常重要3.不需要用水流指示器4.末端试水装置1.闭式喷头用末端试水装置来试验,系统的可靠性,阀门能不能及时动作2.雨淋阀也要测试,没有末端试水,测试的时候不要影响系统1.试警铃阀,只能试验报警管路2.要有专用的试验管路,在阀后要接一个,在进入系统的时候要安装一个控制阀1.电磁阀打开,水打开2.紧急手动应急方式,放在盒子里,锁上,防止误动作;用铅封3.没有电磁阀,换成传动管,接长一点,放到防护区,装上闭式的喷头,爆破,同样也能往外,看具体的实际的情况;传动管一定条件,还得充气,两种必须有手动应急的方式4.雨林报警阀组的电磁阀,其入口应设过滤器,并联设置雨林报警阀组的雨林系统,其雨林报警阀控制腔的入口应设止回阀5.一个雨淋阀保护的其实就是作用面积,500平米的大舞台,中危险ii级,要用雨林系统来保护了;一个雨林阀组肯定不够,要两个雨淋阀,260*2 ,雨淋阀并联;葡萄架和摄影棚是严重危险级ii,要用雨林系统来保护了5.雨林报警组检查1.检查雨淋报警阀组的控制方式,具有电动(传动管)、手动启动方式2.传动管控制的雨淋报警阀组,传动管泄压后,查看消防水泵报警联动启动情况,动作准确及时。
自动喷水灭火系统资料水喷雾资料

ZSTM 型水幕喷头ZSTMX 下垂型水幕喷头 ZSTMS 窗口型水幕喷头一 产品说明水幕喷头主要用于防火隔断、防火分区和局部降温,是水幕系统中重要部件之一。
当火灾发生时,它按预定的方向喷射出密集水滴而形成一个水幕,起到阻止火势蔓延的作用。
当高层建筑之间或高层与低层建筑之间防火间隔不合要求时,或建筑物邻近有火灾危险性较大的设备、设施时,本喷头安装在相邻的门窗、檐口等部位,用以增强墙面、门窗、门板、防火卷帘等的防火耐火性能,并可起到一定的阻隔作用。
二 特点1、结构新颖、小巧、外观精美,保证有准确的形状和最大的水幕。
2、本体用铜合金制造,经久耐用。
三 技术特性2、压力流量关系曲线ZSTWB型高速水雾喷头一产品说明ZSTWB型高速水雾喷头是水雾喷水灭火系统的一个重要组成元件。
通常与供水管网、雨淋阀、探测报警器等组成自动喷水灭火系统(如雨淋喷水灭火系统)。
它可在一定水压力作用下,将水流迅速分解为细小的水雾滴喷出,直接覆盖于保护物体的外表面,促使蒸气稀释和散发,抑制火势,减少火灾破坏,减少爆炸危险性,故常用来扑灭固体火灾、可燃液体火灾和电器火灾等。
广泛用于保护电厂的发电设备、电机、大型变压器、油槽、电缆以及可燃气体和甲、乙、丙类液体的生产、储存装置或装卸设施的防护冷却等。
二特点1、喷头外观精巧,本体由铜合金制造,经久耐用。
2、该喷头可根据需要下垂或水平安装。
3、压力水(最小为0.35MPa)进入喷头后,将水流分解成为细小的水滴,以一定速度,按照一定的雾化角均匀喷射在相应射程范围内,形成覆盖空间在保护对象外表面上,以达到冷却和窒息、抵制火势和灭火作用。
三技术特性12、喷头在管网中安装时,应在管螺纹表面添加密封填料,喷头在使用过程中,应避免堵塞。
ZSTWC型中速水雾喷头一产品说明中速水雾喷头是水雾灭火系统中的重要部件,用来保护闪点在66℃以下的易燃液体、气体和固体危险区,当水流通过此喷头后迅速雾化喷射,提高了灭火效能,在火灾期间该喷头对火灾区附近各种建筑物的外露吸热表面连续喷射水雾,防止外露表面吸热和火灾蔓延,以保护各种建筑物的安全。
自动喷水灭火系统洒水喷头的性能要求和试验方法

自动喷水灭火系统洒水喷头的性能要求和试验方法1 引言1.1洒水喷头是自动喷水灭火系统的关键部件。
为统一技术要求、确保喷头质量,特制订本标准。
1.2本标准只适用于闭式洒水喷头和开式洒水喷头。
对喷头的技术性能、试验方法和检验规则作了明确的规定。
2 术语2.1洒水喷头在热的作用下,在预定的温度范围自行启动,或根据火灾信号由控制设备启动,并按设计的形状和水量洒水灭火的喷头。
2.2释放机构喷头中由热敏感元件、密封件等零件所组成的机构。
即喷头启动时,能自动脱离喷头本体的部分。
2.3静态动作温度在试验室,按规定的条件升温,闭式洒水喷头受热后,其热敏感元件动作时的温度。
2.4公称动作温度表示在不同的使用环境条件下,闭式洒水喷头在不同温度范围内启动的名义动作温度。
2.5沉积喷头受热动作后,释放机构中的零件滞留于喷头框架或溅水盘等部位,明显影响喷头按设计形状洒水一分钟以上的现象,即为沉积现象。
3 洒水喷头的分类和规格3.1按结构形式分类3.1.1闭式洒水喷头闭式洒水喷头就是具有释放机构的洒水喷头。
3.1.2开式洒水喷头开式洒水喷头就是无释放机构的洒水喷头。
3.2按热敏感元件分类3.2.1玻璃球洒水喷头玻璃球洒水喷头是指释放机构中的热敏感元件为玻璃球的洒水喷头。
喷头受热时,由于玻璃球内的工作液发生作用,使球体炸裂而开启。
3.2.2易熔元件洒水喷头易熔元件洒水喷头是指释放机构中的热敏感元件为易熔元件的洒水喷头。
喷头受热时,由于易熔元件的熔化、脱落而开启。
3.3按安装形式和洒水形状分类3.3.1直立型洒水喷头喷头直立安装厂供水支管上,洒水形状为抛物体形,它将水量的60%-80%向下喷洒,同时还有一部分水喷向顶棚。
3.3.2下垂型洒水喷头喷头下垂安装于供水支管上,洒水的形状为抛物体形,它将水量的80%~100%向下喷洒。
3.3.3普通型洒水喷头喷头既可直立安装也可下垂安装,洒水的形状为球形,它将水量40%~60%向下喷洒,同时还将一部分水喷向顶棚。
自动喷水灭火系统主要组件及设置要求

行业资料:________ 自动喷水灭火系统主要组件及设置要求单位:______________________部门:______________________日期:______年_____月_____日第1 页共18 页自动喷水灭火系统主要组件及设置要求自动喷水灭火系统主要由洒水喷头、报警阀组、水流指示器、压力开关、末端试水装置和管网等组件组成,本节主要介绍其结构组成和设置要求。
洒水喷头根据结构组成和安装方式,洒水喷头分为不同的类型,其设置要求也有所区别。
一、喷头分类按结构分闭式喷头开式喷头按安装方式分下垂型喷头直立型喷头直立式边墙型喷头水平式边墙型喷头吊顶隐蔽型喷头按热敏元件分玻璃泡喷头易熔合金喷头图3-3-11洒水喷头分类图闭式喷头具有释放机构,由玻璃泡、易熔合金热敏感元件、密封件等零件组成。
平时闭式喷头的出水口由释放机构封闭,达到公称动作温第 2 页共 18 页度时,玻璃泡破裂或易熔合金热敏感元件熔化,释放机构自动脱落,喷头开启喷水。
闭式喷头具有定温探测器和定温阀及布水器的作用。
开式喷头(包括水幕喷头)没有释放机构,喷口呈常开状态。
根据喷头的热敏性能指标,喷头分为早期抑制快速响应(ESFR)喷头、快速响应喷头和标准响应喷头。
早期抑制快速响应(ESFR)喷头的响应时间指数为RTI<28(m·s)0.5;快速响应喷头的响应时间指数为RTI≤50(m·s)0.5;标准响应喷头的响应时间指数为RTI≥80(m·s)0.5。
根据国家标准《自动喷水灭火系统第1部分:洒水喷头》GB5135.1,玻璃泡洒水喷头的公称动作温度分成13个温度等级,易熔合金元件喷头分成7个温度等级。
为了区分不同公称动作温度的喷头,将感温玻璃泡中的液体和易熔合金喷头的轭臂标识不同的颜色,见表3-3-11。
表3-3-11 闭式喷头的公称动作温度和色标玻璃泡喷头易熔合金喷头公称动作温度(℃)工作液色标公称动作温度(℃)轭臂色标57橙57~77本色68第 3 页共 18 页80~107白79黄121~149蓝93绿163~191红100灰204~246绿121天蓝260~302橙141蓝320~343橙163第 4 页共 18 页182紫红204黑227黑260黑343黑(二)喷头选型与设置要求1.喷头选型(1)对于湿式自动喷水灭火系统,在吊顶下布置喷头时,应采用下垂型或吊顶型喷头;顶板为水平面的轻危险级、中危险级I级居室和办公室,可采用边墙型喷头;易受碰撞的部位,应采用带保护罩的喷头或吊顶型喷头;在不设吊顶的场所内设置喷头,当配水支管布置在梁下时,应采用直立型喷头。
自动喷水灭火系统洒水喷头如何选型?

自动喷水灭火系统洒水喷头如何选型?自动喷水灭火系统喷头的选型是一级消防工程师自动喷水灭火系统的相关知识点。
喷头的选型是综合能力和技术实务科目考试中的重点内容,不同场所喷头的选型有所区别,需要准确掌握。
关于自动喷水灭火系统相关知识点的考查每年三科总和在37分左右,因此该知识点非常重要。
你知道自动喷水灭火系统洒水喷头如何选型吗?一、湿式自动喷水灭火系统洒水喷头的选型NEWS1、不做吊顶的场所,当配水支管布置在梁下时,应采用直立型洒水喷头;2、吊顶下布置的洒水喷头,应采用吊顶型洒水喷头或下垂型洒水喷头;3、顶板为水平面的轻危险级、中危险Ⅰ级住宅建筑、宿舍、旅馆建筑客房、医疗建筑病房和办公室,可采用边墙型洒水喷头;4、易受碰撞的部位,应采用带保护罩的洒水喷头或吊顶型洒水喷头;5、顶板为水平面,且无梁、通风管道等障碍物影响喷头洒水的场所,可采用扩大覆盖面积洒水喷头;6、住宅建筑和宿舍、公寓等非住宅类居住建筑宜采用家用喷头;7、不宜选用隐蔽式洒水喷头,确需采用时,应仅适用于轻危险级和中危险Ⅰ级场所。
01二、干式和预作用自动喷水灭火系统洒水喷头的选型•干式系统、预作用系统应采用直立型洒水喷头或干式下垂型洒水喷头。
01三、水幕系统的喷头选型•防火分隔水幕应采用开式洒水喷头或水幕喷头;•防护冷却水幕应采用水幕喷头。
01四、自动喷水防护冷却系统洒水喷头的选型•自动喷水防护冷却系统可采用边墙型洒水喷头。
五、下列场所宜采用快速响应洒水喷头。
当采用快速响应洒水喷头时,系统应为湿式系统。
NEWS1、公共娱乐场所、中庭环廊;2、医院、疗养院的病房及治疗区域,老年、少儿、残疾人的集体活动场所;3、超出消防水泵接合器供水高度的楼层;4、地下商业场所。
继续讲解自动喷水灭火系统洒水喷头的设置要求有什么?NEWS1、除吊顶型洒水喷头及吊顶下设置的洒水喷头外,直立型、下垂型标准覆盖面积洒水喷头和扩大覆盖面积洒水喷头溅水盘与顶板的距离应为75mm-150mm;2、当在梁或其他障碍物底面下方的平面上布置洒水喷头时,溅水盘与顶板的距离不应大于300mm,同时溅水盘与梁等障碍物底面的垂直距离应为25mm-100mm。
自动喷水灭火系统洒水喷头

洒水喷头的测试与检验
01
02
03
04
测试环境
洒水喷头应在模拟实际火灾环 境的条件下进行测试。
测试方法
采用标准测试方法,如 GB25205《消防洒水喷头型
式检验》等。
检验项目
包括响应时间、流量、覆盖面 积、温度敏感性等性能参数的
检验。
合格判定
根据测试结果,判定洒水喷头 的性能是否符合相关标准要求
。
05
喷水动作
当喷头感应到火灾信号后,内部的玻 璃球或易熔合金会受热破裂,释放出 水压,使喷头出水灭火。
性能参数
响应时间
洒水喷头从感应到火灾信号到 开始喷水的反应时间。
流量
洒水喷头在一定时间内喷出的 水量。
覆盖面积
洒水喷头能够覆盖的灭火区域 面积。
温度敏感性
洒水喷头对不同温度的敏感程 度,即喷头启动的最低温度。
01
02
03
均匀布置
在保护区域内均匀设置喷 头,以实现均匀的灭火效 果。
重点布置
在火灾危险性较大的部位 或需加强保护的部位,增 加喷头的密度或采用特殊 类型的喷头。
局部集中布置
在特定区域内集中设置喷 头,以增强灭火效果。
喷头布置的注意事项
避免喷头碰撞
在布置喷头时,应考虑安 装位置和高度,避免在装 修或维护过程中碰撞到喷 头。
保证喷头覆盖范围
根据场所的平面布局和空 间高度,合理布置喷头位 置,确保喷头的覆盖范围 能够完全覆盖保护区域。
考虑障碍物
在布置喷头时,应考虑障 碍物对喷头喷射效果的影 响,并根据实际情况调整 喷头的位置或数量。
04 洒水喷头的工作原理与性能参数
CHA、烟 雾或火焰等信号,触发喷头启动。
自动喷水灭火系统资料

T-ZST15系列玻璃球洒水喷头一、产品说明T-ZST15系列玻璃球洒水喷头是自动喷水灭火系统的重要组成元件,用来探测火灾,受热时玻璃球破裂,喷头喷水来控制、扑灭火灾。
广泛用于保护餐厅、宾馆、商店、商业大厦、仓库厂房等轻、中危险级以及严重危险级的建筑物。
二、特点T-ZST15系列玻璃球洒水喷头由铜合金框架、玻璃球、球座、密封件、溅水盘等装配而成,外形美观,结构紧凑。
特点如下:1、喷头框架采用铜合金,强度高、耐腐蚀性强,表面抛光镀铬。
2、感温元件玻璃球采用德国J0b公司产品,强度高,动作可靠,反应速度快。
喷头采用德国进口的组装检测线进行生产检测,质量可靠稳定。
三、技术特性四、流量压力关系曲线.2、安装位置应与高温热源相隔一定距离。
3、喷头安装时应逼免玻璃球及框架受撞击。
安装时建议采用喷头安装专用扳手,拧紧力矩约为10~20N²m,不可超过29N.m。
扳拧过程中决不可扳拧、碰撞喷头的支撑臂,否则会使喷头变形而发生泄漏和误喷等事故。
4、喷头安装后,应检查玻璃球有无裂纹及损伤现象,若有应及时更换。
5、喷头上不应附着任何其他物质,以免影响喷头的布水性能,也不能在喷头上涂其他涂料,以免影响喷头的性能。
七、定货说明1、订货时请注明喷头型号,玻璃球直径和温级。
例:T-ZSTX-15/68,表示下垂型玻璃球洒水喷头。
公称直径为15mm,公称动作温度68℃,玻璃球直径5mm。
2、在有吊顶的建筑物内使用时,本公司可提供与之配套的装饰盘或吸执热盘,须单独订货。
3、在化工、军工及有腐蚀气体区域使用时,本公司可提供特种防腐喷头,须单独订货。
T-ZST20系列玻璃球洒水喷头一、产品说明T-ZST20系列玻璃球洒水喷头是自动喷水灭火系统的重要组成元件,用来探测火灾,受热时玻璃球破裂,喷头喷水来控制、扑灭火灾。
可用于供水压力不高,但要求洒水面积大的保护区域内的火灾防护,广泛用于保护如医院、学校、俱乐部、办公楼、旅馆、礼堂、饭店、餐饮、娱乐等场所。
自动喷水灭火系统(图文并茂)

水流指示器
检查水流指示器是否工作正常, 信号传输是否准确。
水源及供水设施
检查水池、水箱的水位是否正 常,供水管道、阀门是否完好, 无渗漏现象。
报警阀组
检查报警阀组各组件是否齐全、 完好,阀体是否渗漏,水力警 铃是否工作正常。
控制阀门及附件
检查控制阀门开闭是否灵活, 附件是否齐全、完好。
常见故障排查和维修方法分享
安装在明显位置,供人员发现火灾时手动触发报警。
声光报警器
接收报警信号后发出声光警示,提醒人员注意并采取相应措施。
联动控制实现方式探讨
消防控制室集中控制
01
通过消防控制室内的联动控制器,实现对自动喷水灭火系统、
防烟排烟系统、应急照明等设备的集中控制。
现场总线控制
02
利用现场总线技术,将各消防设备连接起来,实现设备间的信
喷头堵塞
拆下喷头进行清洗, 或更换新喷头。
管道破裂
关闭相应阀门,更换 破裂管道。
报警阀组渗漏
紧固连接处或更换密 封件,如仍不能解决, 需更换报警阀组。
水流指示器故障
检查信号传输线路是 否正常,如有问题进 行维修或更换。
控制阀门失灵
检查阀门驱动机构是 否正常,如有问题进 行维修或更换。
延长设备使用寿命建议
CHAPTER
自动喷水灭火系统重要性回顾
1 2 3
高效灭火
自动喷水灭火系统能够在火灾初期迅速启动,通 过喷洒大量水雾或泡沫有效控制火势,降低火灾 造成的损失。
广泛应用
该系统可广泛应用于各种场所,如住宅、商业建 筑、工业厂房等,为人们的生命财产安全提供有 力保障。
便捷性
自动喷水灭火系统具备自动检测和报警功能,可 及时发现火源并自动启动灭火程序,大大减轻了 人工灭火的负担。
【精品】消防资料自动喷淋系统

附录四—B自动喷水灭火系统施工安装质量记录目录自动喷水灭火系统质量保证资料核查表编号:B-1第册第页图纸会审记录编号:1注:设计修改应由设计单位另发变更通知单。
表内不够填写时,可附后。
第册第页设计变更明细表编号:2注:后附设计变更通知单份第册第页技术交底记录编号:3第册第页施工技术核定单编号:4第册第页施工组织设计(方案)编号:5注:如本页不够填写,可附后。
第册第页开工报告编号:6设备、材料相关证件汇总表编号:7注:各种证件整理附后。
第册第页设备开箱检查记录编号:8第册第页材料检查记录编号:9第册第页自动喷水灭火系统喷头抽样检查试验记录编号:B-2试验经过及问题处理:第册第页自动喷水灭火系统报警阀组检查试验记录编号:B-3自动喷水灭火系统阀门抽样检查试验记录编号:B-4第册第页续表编号:B-4第册第页自动喷水灭火系统管道安装检查记录编号:B-5第册第页续表编号:B-5第册第页自动喷水灭火系统管道支架制作安装检查记录编号:B-6第册第页自动喷水灭火系统管道试压记录编号:B-7第册第页第册第页自动喷水灭火系统管道防腐记录编号:B-9第册第页自动喷水灭火系统管道保温记录编号:B-10第册第页消防配电线路敷设检查记录编号:10第册第页自动喷水灭火系统管道隐蔽验收记录编号:B-11第册第页消防配电线路隐蔽验收记录编号:11第册第页自动喷水灭火系统水源设施安装检查记录编号:B-12第册第页自动喷水灭火系统水泵安装检查记录编号:B-13第册第页自动喷水灭火系统稳压装置安装检查记录编号:B-14。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
四、自动洒水喷头的清洁维护注意事项
(1)安装喷头的位置不得设置影响喷头布 水性能的障碍物,当发现喷头周围有影响 喷头动作或洒水的障碍物时,应立即进行 清理。 (2)更换喷头时应使用专用扳手,不得利 用喷头轭臂进行安装与拆卸。 (3)对于各种不同规格的喷头,均应有一 定数量的备用量,其数量不应小于安装总 数量的1%,且每种备用喷头不应小于10个。
(一)自动洒水喷头的类型
(5)特殊类型喷头
• ①干式自立喷头:由一个特殊 短管和安装于特殊短管出口的 喷头组成,在短管入口处有一 个密封物。在喷头动作前,此 密封物可阻止水进入短管。 • ②齐平式喷头:喷头的部分本 体(包括根部螺纹)安装在吊 顶下平面以上,而部分或全部 热敏元件在吊顶下平面以下的 喷头。
二、自动洒水喷头的型号规格
GB5135.1-2003 《自动喷水灭火系统第1部分:洒水喷 头》中明确规定:喷头在其溅水盘或 本体上至少应标记型号规格、生产厂 商的名称(代号)或商标、生产年代、 认证标记(如获得了认证)等;对于 边墙型洒水喷头,还应标明水流方向。 所有标记应为永久性标记且标志正确、 清晰。
对不允许涂在感温元件上。
三、自动洒水喷头清洁维护要求与方法
(3)灰尘的堆积会影响喷头的动作的 灵敏度,当发现喷头上有积滞尘埃 (尤其是室内改造装潢后的粉尘、涂 料油漆微粒等附着物)应及时清除, 以防因附着物引起隔热,影响喷头动 作,对轻质粉尘可用刷子刷掉或用空 气吹除,对涂料油漆微粒等附着物可 采用相应有机溶剂小心擦拭。
防止安装于高处的喷头将水喷洒在热敏感
元件上的喷头。
早期抑制快速响应喷头
ESFR洒水喷头 (记忆、记住)
一、自动洒水喷头的类型与适用范围
(二) 自动洒水喷头的适用范围
• 自动洒水喷头是自动喷水灭火系统的主要
部件,在系统中起着探测火警、启动系统 喷水灭火的作用,广泛用于高层建筑、娱 乐场所、商场宾馆、地铁隧道、人防工程、 机场码头、车间、仓库、车库等适宜用水 灭火的场所。
一、自动洒水喷头的类型与适用范围
1.按结构形式分类
2.按热敏感元件分类
分类方法 3.安装位置和水的分布 4.按喷头灵敏度分类 5.特殊类型喷头
一、自动洒水喷头的类型与适用范围
(一)自动洒水喷头的类型
(1)按结构形式分类
开式喷头:无释放机 构的洒水喷头。
闭式喷头:具有释放 机构的洒水喷头。
玻璃泡的颜色区分
4、自动洒水喷头的公称口径和接头螺纹
• mm:毫米 • in:英寸 • ZG:ZG是锥管的汉语拼音第一个字母。
就是锥管螺纹的意思。 • ZG3/8=管子内径为3/8英寸≈10 mm,俗称 3分管 • ZG1/2=管子内径为1/2英寸≈15 mm,俗称 4分管 • ZG3/4=管子内径为1/2英寸≈20 mm,俗称 6分管
第三章
建筑消防设施操作与维护
(237—239)
第三章
建筑消防设施操作与维护
课程要点
一、自动洒水喷头的类型与适用范围 二、自动洒水喷头的型号规格 三、自动洒水喷头清洁维护要求与方法 四、自动洒水喷头的清洁维护注意事项
洒水喷头
洒水喷头是自 动喷水灭火系统 的关键组件之一, 洒水喷头的不断 发展,带动了自 动喷水灭火系统 的不断发展,是 自动喷水灭火系 统的功能得到不 断拓宽。
(5)特殊类型喷头
③嵌入式喷头: 除根部螺纹外, 喷头的全部或部 分本体被安装在 嵌入吊顶的护罩 内的喷头。 ④隐蔽式喷头: 带有装饰盖板的 嵌入式喷头。
(5)特殊类型喷头
• ⑤带涂层喷头:在无镀层或有毒曾喷头外
部蘸覆有蜂蜡或沥青等易熔防腐材料的喷 头。 • ⑥带防水罩的喷头:用于货架或开放网架, 带有固定于热敏感元件上方的防水罩,可
2、性能代号:
性能代号表明喷头的洒水分布类型 或安装位置等特性。
产品型号编制举例
• ZSTD-10/68表示:玻璃球吊顶型洒 水喷头,公称口径10mm,公称动作温 度68℃。 • ZSTD-10/72Y表示:易熔元件吊顶 型洒水喷头,公称口径10mm,公称动 作温度72℃。 • ZSTM-l0表示:水幕喷头,公称口径 10mm。
型号:ZSTBS
型号:ZSTBZ
我们来看一下隐蔽型洒水喷头是怎么 工作的。(录象)
3、自动洒水喷头的公称动作温度与色标 • 玻璃球洒水喷头的公称动作温度有13 档,易熔元件洒水喷头的公称动作温 度有7档。 • 玻璃球洒水喷头的公称动作温度由不 同颜色的玻璃球工作液进行标志,易 熔元件洒水喷头的公称动作温度在喷 头轭臂上作出相应的颜色标志。
三、自动洒水喷头清洁维护要求与方法
喷头是自动喷水灭火系统的重要功能组件, 应使每个喷头随时都处于正常状态,因此 应每月对喷头进行检查: (1)若发现喷头有漏水、腐蚀、玻璃球中 有色液体变色,或数量减少等现象,应立 即更换。 (2)对于腐蚀性严重的场所,喷头可采用
涂蜡或涂防腐蚀涂料等防腐蚀措施,但绝
普通水雾 下垂安装大Fra bibliotek滴型 细水雾型
开式水幕型:ZSTM
(一)自动洒水喷头的类型
(2)根据热敏感元件分 类
①玻璃球喷头:通过玻璃 球内充装的液体受热膨胀使 玻璃球爆破而开启的喷头。 ②易熔元件喷头:通过易熔
元件受热熔化而开启的喷头。
玻璃球喷头结构
1—阀座 2—垫圈 3—阀片 4—玻璃球 5—色液 6—支架 7—锥套 8—溅水盘
产品型号编制举例
【通用型喷头:ZSTP】 快速响应喷头、特殊 响应喷头在性能代号 【直立型喷头:ZSTZ 】 前分别加“K” 、 “T” 【下垂型喷头:ZSTX】 并以“﹣”与性能代号 【直立边墙型喷头:ZSTBZ】 间隔, 【下垂边墙型喷头:ZSTBX 】 标准响应喷头在性能 【通用边墙型喷头:ZSTBP】 代号前不加符号;带 【水平边墙型喷头:ZSTBS 】 涂层喷头、带防水罩 的喷头在性能代号前 【齐平式喷头:ZSTDQ 】 分别加“ C” 、“ S” , 【嵌入式喷头:ZSTDR 】 并以“﹣”与性能代号 【隐蔽式喷头:ZSTDY 】 间隔。 【干式喷头:ZSTG 】
(一)自动洒水喷头的类型
(4)按喷头灵敏度分类
①快速响应喷头:响应时间系数(RTI)小于 或等于50(m· s) 0.5且传导系数(C)小于或 等于1.0(m· s)0.5的喷头,玻璃球直径φ3mm。 ②特殊响应喷头:平均响应时间系数(RTI) 介于50(m· s) 0.5和80(m· s) 0.5之间且传导 系数(C)小于等于1.0(m· s) 0.5的喷头,玻 璃球直径φ3mm 。 ③标准响应喷头:响应时间系数(RTI)在80 (m· s) 0.5和350(m· s) 0.5之间且传导系数 (C)不超过2.0(m· s)0.5的喷头。
易熔合金闭式喷头构造
1—支架;2—锁片;3—溅水盘;4—弹性隔板;5—阀堵
(一)自动洒水喷头的类型
(3)根据安装位置和水的分布分类
• ①通用型喷头:(ZSTP)既可直立 安装亦可下垂安装,在一定的保护 面积内,将水呈球状分布向下喷洒 并向上方喷洒的喷头。 • ②直立型喷头: (ZSTZ)直立安装, 水流向上冲向溅水盘的喷头。 • ③下垂型喷头:(ZSTX)下垂安装, 水流向下冲向溅水盘的喷头。 • ④边墙型喷头: (ZSTB)靠墙安装, 在一定的保护面积内,将水向一边 (半个抛物线)喷洒分布的喷头。
洒水喷头的型号规格
洒水喷头的型号规格由系统类别特征代号(型 号) 、性能代号、公称口径、公称动作温度等部 分组成。
一般只有性能代号、公称口径、公称动作温度组成。
1、系统类别特征代号:(ZST)
系统代号:用两个大写汉语拼音字母“ZS” 表示,“Z”代表“自动灭火设备” “S” 代表“喷水系统”。 类别代号:分别用一个大写汉语拼音字母, 表示自动喷水灭火系统的四大类产品。 T(头)——表示喷头。
