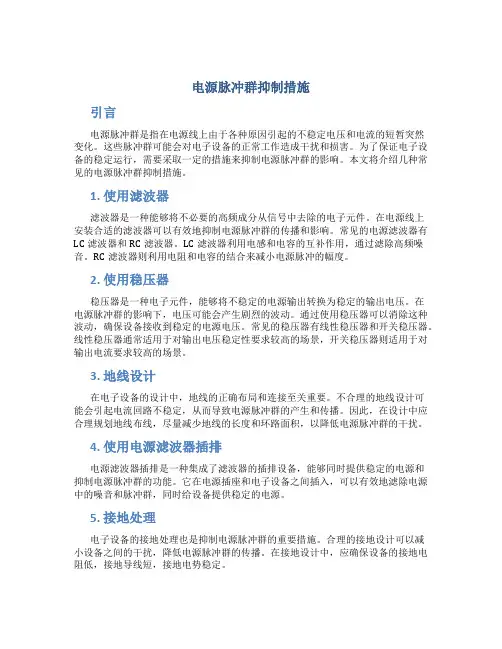

电源脉冲群抑制措施

电源脉冲群抑制措施引言电源脉冲群是指在电源线上由于各种原因引起的不稳定电压和电流的短暂突然变化。
这些脉冲群可能会对电子设备的正常工作造成干扰和损害。
为了保证电子设备的稳定运行,需要采取一定的措施来抑制电源脉冲群的影响。
本文将介绍几种常见的电源脉冲群抑制措施。
1. 使用滤波器滤波器是一种能够将不必要的高频成分从信号中去除的电子元件。
在电源线上安装合适的滤波器可以有效地抑制电源脉冲群的传播和影响。
常见的电源滤波器有LC滤波器和RC滤波器。
LC滤波器利用电感和电容的互补作用,通过滤除高频噪音。
RC滤波器则利用电阻和电容的结合来减小电源脉冲的幅度。
2. 使用稳压器稳压器是一种电子元件,能够将不稳定的电源输出转换为稳定的输出电压。
在电源脉冲群的影响下,电压可能会产生剧烈的波动。
通过使用稳压器可以消除这种波动,确保设备接收到稳定的电源电压。
常见的稳压器有线性稳压器和开关稳压器。
线性稳压器通常适用于对输出电压稳定性要求较高的场景,开关稳压器则适用于对输出电流要求较高的场景。
3. 地线设计在电子设备的设计中,地线的正确布局和连接至关重要。
不合理的地线设计可能会引起电流回路不稳定,从而导致电源脉冲群的产生和传播。
因此,在设计中应合理规划地线布线,尽量减少地线的长度和环路面积,以降低电源脉冲群的干扰。
4. 使用电源滤波器插排电源滤波器插排是一种集成了滤波器的插排设备,能够同时提供稳定的电源和抑制电源脉冲群的功能。
它在电源插座和电子设备之间插入,可以有效地滤除电源中的噪音和脉冲群,同时给设备提供稳定的电源。
5. 接地处理电子设备的接地处理也是抑制电源脉冲群的重要措施。
合理的接地设计可以减小设备之间的干扰,降低电源脉冲群的传播。
在接地设计中,应确保设备的接地电阻低,接地导线短,接地电势稳定。
6. 隔离变压器隔离变压器是一种特殊的变压器,能够将输入电源与输出电源完全隔离。
通过使用隔离变压器,可以有效地将电源脉冲群限制在变压器的一侧,避免其传播到设备中。
干扰的分类及抑制

干扰的分类根据干扰源种类主要可分为三大类,脉冲干扰、交流声干扰及电磁辐射方式干扰。
脉冲干扰是由于脉冲器件产生的强电磁场耦合进入信道所致:开关电源时均会产生60Hz-2MHz的干扰,这些干扰的谐波分量会落入音、视频频带内;闪电还会产生2KHz-100MHz的脉冲噪声。
交流声干扰主要是由于地线系统设计不合理,不同接地点间存在电位差,使得地电流形成回路所造成的;高压输电线路和交流电气化铁路会引起交流声干扰,如交流电气化铁路产生的干扰除50Hz基频外,还有(2N+1)×50Hz等奇次谐波通过辐射方式干扰该频段内的通讯设备。
现代化的电力系统其本身就是强烈的电磁干扰源,主要通过辐射方式干扰该频段内的通信设备,长期处于电磁辐射干扰情况下,设备寿命被大大缩短。
除去闪电、矿物质等产生的辐射干扰外,人为原因干扰主要有以下几种;1、脉冲放电。
例如切断大电流电路时产生的火花放电,其瞬时电流变率很大,会产生很强的电磁干扰。
它在本质上与雷电相同,只是影响区域较小。
2、工频交变电磁场。
例如在大功率电机、变压器以及输电线等附近的电磁场,它并不以电磁波形式向外辐射,但在近场区会产生严重电磁干扰。
3、射频电磁辐射。
例如无线电广播、电视、微波通信等各种射频设备的辐射,频率范围宽广,影响区域也较大。
经过近年来的发展,铁路上也发展了大量的专用的抗干扰设备,来解决铁路各种设备的控制和通讯、视频信号的干扰问题,如铁路专用线缆、高频无线收发设备、地线回路平衡设备等等。
对于己经出现问题的设备及线路,由于铁路现场返工难度大,以及专用设备造价成本高,使得很多的工程商在出现问题后对于问题的彻底解决望而却步。
导致故障的重复发生。
工程商也疲于解决发生的各种问题。
通过一些常规的技术,也可以在一定程度上解决铁路上发生的干扰问题,在一定程度上解决或降低干扰所带来的影响。
干扰的抑制1、脉冲干扰的抑制对于脉冲干扰,采取的解决办法就是加装滤波网。
在火线端和整流电源的输出端分别对地接入耐高压、大容量的电容器,形成低通滤波电路。
Q804-电源宝典-C)电快速瞬变脉冲群试验及其在标准化方面的最新进展(59页)

脉冲群发生器的基本技术指标是: 脉冲上升时间(指10%至90%):5ns±30%(50Ω匹配 时测); 脉 冲 持 续 时 间 ( 前 沿 5 0 % 至 后 沿 5 0 % ) : 5 0 ns±30% (50Ω匹配时测); 脉冲重复频率:5kHz或2.5kHz; 脉冲群持续时间:15ms; 脉冲群重复周期:300ms; 发生器开路输出电压:0.25~4kVP; 发生器动态输出阻抗:50Ω±20%; 输出脉冲的极性:正/负; 发生器与电源的关系:异步。 其中,脉冲群发生器的重复频率选择与试验电压有关:0~ 2kV用5kHz;4kV用2.5kHz。
QIANZHENYU
9
由于尖峰脉冲串对电网中电子设备的干扰作用是明显的, 所以在IEC61000-4系列标准中(对应于我国的电磁兼容系 列标准GB/T17626)专门用一个分标准来模拟电网中机械 开关对电感性负载切换时所引起的干扰,从而完成对电气 和电子设备在抗击电快速瞬变脉冲群性能方面的考核。
QIANZHENYU
QIANZHENYU 4
进一步分析可以知道,在开关触点刚打开的瞬间,动静触点 间的距离还很近,实际上用不着达到3130.5V,只要在继电 器绕组感生出较低电压,就可以引起刚被打开的动静触点间 的空气击穿,这便是第一次电弧的形成过程。一旦在开关触 点间产生电弧,动静触点瞬间变为等电位,亦即在供电线路 上产生一个高电压。与此同时,继电器绕组的分布电容C2要 通过电弧、供电线路和供电电源进行放电,由于放电的时间 常数很小,因此放电很快结束,本次放电的电弧也就阻断, 而在供电线路上可以见到一个非常短暂的小脉冲。这时整个 电路又回复到继电器绕组电感L2中能量向分布电容C2的转移, 继电器绕组两端第2次出现高压。由于动静触点的距离在逐 渐拉大,尽管第2次触点间的放电可以形成,但放电电压要 适当提高,放电的等待时间将适当增长。以上情况将要一次 次继续,放电电压一次次提高,放电间隔时间一次次增长, 直到触点间的距离大到使分布电容C2上的电压不能击穿为止。
快速脉冲群抑制电路

快速脉冲群抑制电路
快速脉冲群抑制电路是一种用于抑制输入信号中的快速脉冲群的电路。
其原理是通过控制信号的延迟和加权,使得快速脉冲群被抑制或过滤掉,从而达到去除或减弱快速脉冲群的目的。
快速脉冲群抑制电路的具体实现方式可以有多种,常用的一种是使用延迟线和加权电路。
延迟线用于延迟输入信号,从而使得快速脉冲群之间的时间间隔增大,使得后面的加权电路能够更好地处理这些快速脉冲群。
加权电路通常会根据需要对延迟后的信号进行加权处理,以减弱或去除快速脉冲群。
加权电路可以采用滤波器、陷波器或其他类型的滤波电路来实现,具体的设计取决于所要抑制的快速脉冲群的特点和要求。
除了延迟线和加权电路外,快速脉冲群抑制电路还可能包括其他辅助电路,比如比较器、放大器等,以实现更精确的抑制效果。
总的来说,快速脉冲群抑制电路作为一种去除或减弱快速脉冲群的电路,可以在很多应用中起到重要的作用,比如在通信系统中抑制串扰信号,或在测量和控制系统中去除干扰等。
具体的设计和实现方式需要根据具体的应用需求进行调整和优化。
电力系统中常见瞬态脉冲干扰及抑制方法

、
主 要 的 瞬 态 脉 冲干 扰 的产 生
及特点
1 .电快速瞬变脉冲群干扰 电快速瞬变脉冲群干扰是 由了电路中 断开感性负载时产生的。它的特点是干扰 信号不是单个脉冲 , 而是一连 串的脉 冲群 。 方面 由于脉 冲群 可以在电路 的输入端产 生积 累效应 ,使干扰电平的幅度最终 可能 超过 电路的噪声容限。 另一方面脉冲群的 周期较短 , 每个脉冲波的间隔时 间较短 , 当 第一个脉 冲波还未 消失时 ,第二个脉 冲波 紧跟而来 。 于电路 中的输 入电容来说 , 对 在 还未完成放 电时又开始充 电,因此容 易达 到较高的电压 ,这样对 电路 的正常工作影 响甚大。 电快速瞬 变脉 冲群干扰源的 电压的大
一
小取决干 负载 电路的 电感 ,负载断开速度
和介质的耐受能力。 这类干扰 电压的特征是 :幅值高 、频 率高 。 当触点断开时, 电感电路 中的电流企 图继续通过 , 在触点之 间产生高压 , 引起 并 电弧的重燃 ,这样就会产生一连串的电压 脉冲叠加到电子设备连接的电源上 。 电快速瞬变脉冲群干扰电压主要是 共 模 电压。它是通过电容耦合间接传输至其
二、瞬变脉冲干扰的抑 制方法
f 1 .电快速瞬变脉冲群干扰 ( 电快速瞬变脉冲群抗扰 度试验过程 1 ) 中所存在的问题 : 电快速瞬变脉冲群抗扰 度试验是将电
电力系统 中大部分二次设备都集 中在 变 电站 , 而且随 着电网的扩大 、 电压等级的 提高 ,使得二次设备所处的 电磁环境更加 恶劣 。特别是 系统中的瞬态干扰 可能 会导 致保护设备误动 、 监控设备运行不正 常、 数 据丢失甚至设备损坏等 ,给 电力系统运行 造 成 很 大 的损 失 。 产生 瞬态 脉 冲干 扰 的原 因有:雷电放电、 静电放电、电力系统 的开 关动作过程等 。我们在 实验 室中模拟 的常 见的瞬态脉冲干扰有 电快速瞬变脉冲群干 扰、静 电放 电干扰 、浪 涌 ( 冲击 )干扰及 1 MHz(0 k )脉冲群干扰等 。 10 Hz
脉冲群干扰的抑制方法

抑制脉冲群干扰的主要措施
脉冲群干扰设备的主要途径有三条途径:
1)干扰直接以传导方式进入设备的敏感电路;
2)干扰以传导方式进入设备,由于担任传导的这根线比较长,而干扰信号谐波的高频成分又极其丰富,因此在干扰传导的过程中,有一部分高频信号从线上逸出,形成既有传导又有辐射的复合干扰,影响设备中的敏感电路。
3)脉冲群中的高频成分从受干扰线路上逸出,在受干扰的线路周围形成一个辐射电磁场,影响同一设备上没有直接做试验的线路,通过这些线路把干扰引进入设备内部的敏感线路。
针对上述三条途径,脉冲群干扰的抑制措施有:
1) 对于直接传导的干扰应以共模抑制措施为主(如采用滤波、铁氧体磁环的吸收,以及瞬变干扰抑制器件等等,但要特别注意安装的位置);
2) 对于传导和辐射两者结合的干扰,除了对端口的进线进行处理外,还需对敏感电路进行局部屏蔽;
3) 对于脉冲群干扰通过辐射电磁场侵入未参加试验的线缆,进而侵入到设备的内部,所以对于这些端口线缆也采取适当的干扰抑制措施,也包括对线缆和机壳的屏蔽。
脉冲干扰群的抑制

6. 脉冲群干扰的抑制本节叙述脉冲群干扰的抑制,包括本讲座一开始就提到的由机械联切换电感性负载所引起的电火花干扰,以及真正意义上的对脉冲群干扰的处理。
6.1 开关切换瞬变的抑制6.1.1 对继电器绕组(电感性负载)的处理对直流继电器来说,可以在绕组上并联一些电阻、电容和二极管等元件来达到干扰抑制的目的,如下图所示。
对a,二极管近乎理想的顺向导通状态阻止了开关切换瞬间绕组电感对分布电容的充电,避免自谐振的发生。
线路中电流表达式为I=I0e-t/τ。
式中I0为继电器绕组的稳态工作电流;τ为时间常数,τ=L/R,L和R分别为绕组本身的电感和电阻。
当L很大而R很小时,τ将很大,这意味线路中电流衰减很慢,故此继电器控制的触点将延时释放。
该线路最大优点是产生的瞬变电压最低。
对b,与a不同,在二极管回路中串入了电阻R。
就电感能量释放通路来说,它与绕组电阻同处一条串联回路,所以电路b的总电阻比a要大,其结果是电路b的τ比a小。
故b的触点释放过程将比a快。
串联电阻R值要适中,太大了,相当抑制回路开路,对瞬变无抑制作用;太小了,就变得与电路a一样。
所以对R的值要通过试验来加以折衷。
对c,并联电容C的存在,是人为地加大了继电器绕组中分布电容对瞬变形成的影响。
今假定电容C的值为0.5μF,且不计串联电阻的存在,则新电路绕组两端可感应出的电压峰值为U=I×(L2/(C+C2))1/2=98.7V可见瞬变干扰的幅度被大大降低了(原先为3130.5V)。
此外,自谐振频率也将降低为226Hz。
线路中的附加电阻R将为自谐振提供额外的功率消耗,使振荡经过几周后被很快衰减至零。
对d,在继电器绕组上并联一对背对背联接的TVS管,TVS管的击穿电压要大于继电器绕组工作电压。
继电器工作时,TVS管不导通。
但当机械开关S切断继电器的绕组电流瞬间,只要绕组上感生的瞬变电压超过TVS管限定电压,TVS管便导通,并把绕组电压箝制在TVS 管的限定电压上,阻止了绕组电压的续继升高,亦即阻止了瞬变电压的产生。
脉冲群干扰的抑制方法

脉冲群干扰的抑制方法脉冲群干扰(Pulse Group Interference,PGI)是一种在通信系统中常见的干扰方式。
它是由于多个短脉冲同时到达接收机而产生的干扰信号。
这种干扰信号会对接收到的信号产生较大的影响,导致通信质量下降。
因此,为了提高通信系统的稳定性和可靠性,需要采取一定的措施来抑制脉冲群干扰。
一种常用的抑制脉冲群干扰的方法是采用卷积编码。
卷积编码是一种错误控制编码,它可以在发送端进行编码,在接收端进行解码,从而抑制传输信道中的误码率。
具体来说,卷积编码器将输入的信息比特序列转换为一系列的码字,这些码字可以在接收端通过解码器进行还原,从而实现错误控制和可靠通信。
在抑制脉冲群干扰方面,卷积编码可以通过增加编码器的约束长度和增加编码器的多项式数目来提高编码的敏感度。
在此基础上,可以采用相应的解码算法来还原传输信道中的原始信息。
例如,可以使用Viterbi 算法来进行解码,该算法具有较高的解码效率和可靠性。
还可以采用一些信道均衡技术来抑制脉冲群干扰。
信道均衡是一种通过调整接收信号的幅度、相位和频率等参数,来消除传输信道中的失真和干扰的技术。
在抑制脉冲群干扰方面,可以采用线性均衡和决策反馈均衡等技术来进行信道均衡。
这些技术可以在接收端对接收信号进行处理,从而消除脉冲群干扰对信号的影响。
除此之外,还可以采用多径抑制技术来抑制脉冲群干扰。
多径抑制是一种通过消除信号中的多路径干扰来提高通信质量的技术。
在抑制脉冲群干扰方面,可以采用空时编码、预编码、波束赋形等技术来进行多径抑制。
这些技术可以在发送端对信号进行处理,从而消除脉冲群干扰对多路径传输信道的影响。
脉冲群干扰是一种常见的通信干扰方式,它会对通信系统的性能产生较大的影响。
为了抑制脉冲群干扰,可以采用卷积编码、信道均衡、多径抑制等技术来提高通信系统的可靠性和稳定性。
因此,在实际应用中,可以根据具体的需求和条件选择相应的抑制方法来提高通信质量。
电快速脉冲群干扰解决方法

电快速脉冲群干扰解决方法电快速脉冲群干扰(Electromagnetic Pulse, EMP)是一种由高能电磁脉冲波形所引起的干扰现象。
在现代社会中,我们对电力系统、通信系统、电子设备的依赖程度越来越高,因此,如何有效地解决电快速脉冲群干扰成为了一个重要的问题。
本文将介绍一种解决电快速脉冲群干扰的方法。
为了解决电快速脉冲群干扰,我们需要了解其产生原因。
电快速脉冲群干扰通常是由高能电磁脉冲波形引起的,这些波形可以来自自然界的闪电、核爆炸等,也可以是人为产生的,比如高能电磁脉冲武器。
这些高能电磁脉冲波形会对电力系统、通信系统、电子设备等产生严重的干扰,甚至可能导致系统瘫痪。
针对电快速脉冲群干扰的解决方法有很多,其中一种常见的方法是采取屏蔽措施。
屏蔽是通过使用导电材料或金属网等材料来阻挡电磁脉冲的传播,从而减少其对设备的影响。
这种方法可以在设计电力系统、通信系统、电子设备等时就考虑到屏蔽的需求,采用合适的材料和结构进行屏蔽,从而最大限度地减少电快速脉冲群干扰的影响。
另一种解决电快速脉冲群干扰的方法是采取滤波措施。
滤波是通过使用电磁滤波器等设备来滤除电磁脉冲中的高能成分,从而减少其对设备的影响。
电磁滤波器可以根据电磁脉冲的频率和幅度特性进行设计,选择合适的滤波器可以有效地降低电快速脉冲群干扰对设备的影响。
除了屏蔽和滤波,还有一种解决电快速脉冲群干扰的方法是采取冗余措施。
冗余是指在系统设计和设备配置中考虑到电快速脉冲群干扰的可能性,通过增加备用设备或备份电源等方式来提高系统的可靠性和抗干扰能力。
当电快速脉冲群干扰发生时,可以通过切换到备用设备或备份电源来保证系统的正常运行。
还可以通过加强监测和预警来解决电快速脉冲群干扰的问题。
及时监测和预警可以帮助我们及早发现电快速脉冲群干扰的存在,并采取相应的应对措施,从而减少其对系统的影响。
监测和预警可以通过安装传感器、建立监测系统等方式来实现,这样可以及时获取干扰信号,并进行相应的处理。
瞬态脉冲骚扰及抑制方法

瞬态脉冲骚扰及抑制方法1 引言在电力系统的电磁环境中存在着一些短暂的高能量的脉冲骚扰源,这些骚扰对继电器及装置的正常工作有非常大的影响,严重时也要损坏元器件,甚至损坏设备以至于整个系统。
这些骚扰源就称为瞬态脉冲骚扰源。
产生瞬态脉冲骚扰源的原因有:雷电放电、静电放电、电力系统的开关动作过程等。
常见的瞬态脉冲骚扰源有电快速瞬变脉冲群骚扰、静电放电骚扰、浪涌(冲击)骚扰及1MHz(100kZHz)脉冲群骚扰等。
2 瞬态脉冲骚扰的产生原因2.1 瞬态脉冲骚产生的机理在开关断开电感负载电路的过程中,在电感上要产生反电势。
根据楞次定律:这个反电势应为。
反电势要向寄生电容C反向充电,随着充电电压的升高,当达到一定数值时,在触点之间要出现击穿现象,形成导电通路。
一旦出现导电通路时,电容C就要开始放电,使电压下降,当电压降到维持触点导通电压以下时,触点又将处于断开状态。
上述过程就要重复发生,此过程重复到触点的间距大至电容上电压不能使触点间再击穿为止。
当电容不能通过击穿触点放电时,就通过电感回路放电,直至电感中能量消耗完为止。
在上述过程中,电容C每次击穿触点时都要向电源回路反向充电,因此在电源回路上形成很大的脉冲电流,由于电源回路也有阻抗存在,脉冲电流通过电源回路时,在其两端就要形成脉冲电压,而共用此电源回路的其它的电路(或继电器及装置就要受到该脉冲电压的影响。
这就是瞬态脉冲骚扰形成的原因。
随着触点间隙的变化,击穿触点间隙所需要的电压是变化的。
当触点间隙越来越大时,击穿电压越来越高。
因此电容C上的电压也要越来越高。
当触点击穿所需要的电压越高时,电容充电的时间就越长,振荡波形的频率就越低。
2.2 主要的瞬态脉冲骚扰的产生及特点(1) 电快速瞬变脉冲群骚扰电快速瞬变脉冲群骚扰是由于电路中断开感性负载时产生的。
它的特点是骚扰信号不是单个脉冲,而是一连串的脉冲群。
一方面由于脉冲群可以在电路的输入端产生积累效应,使骚扰电平的幅度最终可能超过电路的噪声容限。
脉冲群抑制器

1.1.脉冲群抑制器1.1.1.E102系列◆应用特点:遵循IEC61000-4-4标准设计良好的共模和差模脉冲吸收性能用于敏感的数字设备脉冲防护用于复杂工业现场提高可靠性电流1A至20AN型无漏电流适合用于医疗器械,S型小漏电流,C型标准型,L型大漏电流,使用时注意安规要求◆技术参数:额定电压:250V AC工作频率:50/60Hz耐压测试(3秒):1760VDC(线对线);2000V AC(线对地)绝缘电阻:>500MΩ@500VDCIEC气候等级:25/085/21注:??表示有多种方式供选择-W20表示软线连接-F8表示Fast on连接--Mx表示螺栓连接1.1.2.E2021系列◆应用特点:遵循IEC61000-4-4标准设计增强共模脉冲抑制性能用于敏感的数字设备脉冲防护主要用于医疗,电力,铁路,军工,舰艇,航天等可靠性要求高的行业电流1A至20AN型无漏电流适合用于医疗器械,S型小漏电流,C型标准型,L型大漏电流,使用时注意安规要求*另外带地线滤波系列,可以解决脉冲加在PE线对系统干扰问题。
◆技术参数:额定电压:250V AC工作频率:50/60Hz耐压测试(3秒):1760VDC(线对线);2000V AC(线对地)绝缘电阻:>500MΩ@500VDCIEC气候等级:25/085/21注:??表示有多种方式供选择-W20表示软线连接-F8表示Fast on连接--Mx表示螺栓连接1.1.3.E4121系列◆应用特点:遵循IEC61000-4-4标准设计增强差模脉冲抑制性能用于敏感的数字设备脉冲防护主要用于医疗,电力,铁路,军工,舰艇,航天等可靠性要求高的行业电流1A至20AN型无漏电流适合用于医疗器械,S型小漏电流,C型标准型,L型大漏电流,使用时注意安规要求*另外带地线滤波系列,可以解决脉冲加在PE线对系统干扰问题。
◆技术参数:额定电压:250V AC工作频率:50/60Hz耐压测试(3秒):1760VDC(线对线);2000V AC(线对地)绝缘电阻:>500MΩ@500VDCIEC气候等级:25/085/21注:??表示有多种方式供选择-W20表示软线连接-F8表示Fast on连接--Mx表示螺栓连接。

第七部分瞬态脉冲干扰的抑制课件

线路整理技术
线路整理技术是通过合理规划和管理 线路,避免线路之间的相互干扰和交 叉,从而减少瞬态脉冲干扰的产生。
线路整理技术简单易行,成本较低, 适用于各种设备和线路的干扰抑制。
线路整理技术包括合理布置线路、选 择合适的线缆类型、控制线缆长度等 措施,可以有效减少线路之间的电磁 干扰和静电干扰。
高性能接地系统
总结词
高性能接地系统能够有效地将瞬态脉冲干扰引入大地,降低对设备和系统的干扰 。
详细描述
接地系统是抑制瞬态脉冲干扰的重要手段之一。通过设计和优化接地系统的结构 和性能参数,如采用多级接地、优化接地电阻和电感等,可以有效提高接地系统 的导电性能和热稳定性,从而更好地抑制瞬态脉冲干扰的传播。
03
瞬态脉冲干扰抑制实例
家庭用电瞬态脉冲干扰抑制
02
01
03
家庭用电瞬态脉冲干扰来源
主要来源于电器设备的开关动作、雷电等。
抑制措施
使用电涌保护器、安装滤波器、合理布线等。
效果
有效降低瞬态脉冲干扰对家用电器和电子设备的损害 。
工业用电瞬态脉冲干扰抑制
工业用电瞬态脉冲干扰来源
主要来源于大型电动机、变频器等设备的开关动作。
线路整理新技术
总结词
线路整理新技术能够有效地减少线路间的电磁干扰和耦合效应,降低瞬态脉冲干扰的影 响。
详细描述
线路整理包括线缆的布局、捆扎和固定等。通过采用新型的线路整理技术和材料,如电 磁屏蔽材料、导电胶带等,可以有效地减少线路间的电磁干扰和耦合效应,降低瞬态脉 冲干扰对设备和系统的影响。同时,合理的线路整理还能够提高设备的可靠性和维护性
脉冲群干扰的抑制方法

脉冲群干扰的抑制方法
脉冲群干扰是指在电子设备中出现的一种干扰现象,它会对设备的正常工作造成影响,甚至会导致设备的损坏。
为了避免这种干扰,我们需要采取一些措施来进行抑制。
我们可以采用屏蔽技术来抑制脉冲群干扰。
屏蔽技术是指在电子设备的外部或内部加上一层屏蔽材料,以阻挡干扰信号的传播。
这种方法可以有效地减少脉冲群干扰的影响,提高设备的抗干扰能力。
我们可以采用滤波技术来抑制脉冲群干扰。
滤波技术是指在电子设备中加入一些滤波器,以滤除干扰信号。
这种方法可以有效地减少脉冲群干扰的影响,提高设备的稳定性和可靠性。
我们还可以采用接地技术来抑制脉冲群干扰。
接地技术是指将电子设备的金属外壳或内部电路与地面相连,以消除干扰信号。
这种方法可以有效地减少脉冲群干扰的影响,提高设备的抗干扰能力。
我们还可以采用调制技术来抑制脉冲群干扰。
调制技术是指在电子设备中加入一些调制器,以改变干扰信号的频率或幅度。
这种方法可以有效地减少脉冲群干扰的影响,提高设备的抗干扰能力。
脉冲群干扰是电子设备中常见的干扰现象,它会对设备的正常工作造成影响。
为了避免这种干扰,我们可以采取一些措施来进行抑制,如屏蔽技术、滤波技术、接地技术和调制技术等。
这些方法可以有效地减少脉冲群干扰的影响,提高设备的稳定性和可靠性。
电快速脉冲群干扰特点及抑制方法

电快速脉冲群干扰特点及抑制方法摘要:本文通过理论和实验的方法,详细分析了电快速脉冲群干扰的特点及其抑制方法,以及风光高压变频器在此方面所做的努力和提升。
1引言EFT是电快速瞬变脉冲群抗扰度试验的简称。
EFT试验的目的是验证由闪电、接地故障、电源开关动作、或电路中继电器等电感性负载动作而引起的瞬时扰动对整个控制回路中产生干扰时,控制箱(和PLC等器件)的抗干扰能力。
这类干扰的特点是:脉冲成群出现、脉冲的重复频率较高、脉冲波形的上升时间短暂、单个脉冲的能量较低。
所以有可能会因为某路电路中,机械开关对电感性负载的切换,对同一电路的其它电气和电子设备产生干扰,所以必须对本公司高压变频器做EFT试验。
2 EFT波形特点测量条件:接60dB衰减器,衰减器阻抗50Ω;示波器阻抗选50Ω。
脉冲群幅值1kV,以重复频率5kHz为例。
单个脉冲的波形,如下图1所示。
上升时间5ns±30%,脉宽50ns±30%图1注:示波器上看到的电压幅值=(干扰的幅值/60dB)*(50/(50+50))脉冲的重复频率(即两个脉冲之间的时间)5kHz时,如下图2所示。
图2脉冲群(75个脉冲组成一个脉冲群)宽度15ms,如下图3所示图3脉冲群周期300ms,如下图4所示。
图43 标准中规定的试验等级上面4个波形就是在1kV,5kHz等级2(红色字体表示的)下测量的EFT波形试验等级的含义:1级,具有良好保护的环境。
计算机机房可代表此类环境;2级,受保护的环境。
工厂和发电厂的控制室可代表此类环境;3级,典型工业环境。
发电厂和户外高压变电站的继电器房可代表此类环境;4级,严酷的工业环境。
为采取特别安装措施的电站或工作电压较高的开关设备可代表此类环境;4标准规定的实验框图图5耦合去耦网络分析:干扰的注入方式:EFT干扰信号是通过耦合去耦网络中的33nF的电容耦合到主电源线上面(而信号或控制电缆是通过电容耦合夹施加干扰,等效电容是100pF)。
快速脉冲群抑制电路

快速脉冲群抑制电路
快速脉冲群抑制电路是一种用于抑制脉冲干扰的电路。
脉冲干扰指的
是在信号传输过程中出现的突然产生并持续一段时间的高幅度短脉冲
信号。
这些脉冲干扰可能来自于外部环境,也可能是由于设备内部的
干扰源所引起。
快速脉冲群抑制电路通常由三部分组成:滤波器、比较器和控制电路。
滤波器用于滤除高频噪声和脉冲干扰,保留需要的信号。
比较器用于
检测滤波后的信号是否超过了一个预设的阈值。
如果超过了阈值,比
较器会发出一个控制信号。
控制电路接收到这个信号后,会对信号进
行处理,以实现对脉冲干扰的抑制。
快速脉冲群抑制电路的工作原理如下:首先,滤波器会对输入信号进
行滤波,将高频噪声和脉冲干扰滤除。
然后,比较器会检测滤波后的
信号是否超过阈值。
如果超过了阈值,比较器会发出一个控制信号。
控制电路会对信号进行处理,例如改变增益、调整滤波器参数等,以
实现对脉冲干扰的抑制。
最后,输出信号经过处理后的控制电路进行
输出。
快速脉冲群抑制电路在通信、无线电等领域中有着广泛的应用,可以
有效地抑制脉冲干扰对信号传输带来的影响,提高传输质量和可靠性。
脉冲群抗扰度试验方法

1. 脉冲群瞬变干扰的形成原理 日常生活中,在拖线板上插拔一个用电设备的插头,或者用 开关切断一个用电设备的导电通路,在插拔插头或切断开关 的一瞬间产生了电火花的情况,以及它对收音机、电视机的 干扰,都是司空见惯的一个现象。但是你有没有想过,电火 花的发生会是什么样的一个物理过程?干扰波的幅度有多高 ?干扰波的前沿有多陡?干扰波的宽度有多少? 下图是供电线路、机械开关和电感性负载(图中用一个继电 器 线图绕的组内作阻代,表C,2是其线中圈L2匝是间铁和芯层线间圈的本集身中的参电数感等量效,电R是容电)感组 成的小系统。
6
上述瞬变干扰的形成还与被切接的继电器类型有关,下表给 出了测试的结果。
参数
尖峰脉冲幅度(kV) 尖峰脉冲的上升时间(ns) 尖峰脉冲的持续时间(ns) 尖峰脉冲的间隔时间(ns) 尖峰脉冲的重复率(Hz) 每串尖峰脉冲的脉冲数目 尖峰脉冲串的长度( s )
水银湿簧 继
试品应接照安装规范进行布置和连接,以满足它的功能要 求。另外,试品应按照制造商的安装规范将接地电缆以尽 量小的接地阻抗连接到参考接地板上(注意,不允许有额 外的接地情况出现)。当试品只有两根电源进线(单相, 一根L,另一根N),而且不设专门接地线时,试品就不能 在试验时再单独拉一根接地线。同样,试品如通过三芯电 源进线(单相,一根L,一根N,及一根电气接地线),而 未设专门接地线时,则此试品也不允许另外再设接地线来 接地,而且试品的这根电气接地线还必须经受抗扰度试验。
14
耦合夹的两端各有一个高压同轴接头,用其最靠近受试设 备的这一端与发生器通过同轴电缆连接。从图中可以看出, 高压同轴接头的芯线与下层耦合板相连,同轴接头的外壳 与耦合夹的底板相通,而耦合夹放在参考接地板上。这一 结构表明,高压脉冲将通过耦合板与受试电缆之间的分布 电容进入受试电缆,而受试电缆所接收到的脉冲仍然是相 对参考接地板来说的(耦合夹是放在参考接地板上的)。 因此,通过耦合夹对受试电缆所施加的干扰仍然是共模性 质的。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
6. 脉冲群干扰的抑制
本节叙述脉冲群干扰的抑制,包括本讲座一开始就提到的由机械联切换电感性负载所引起的电火花干扰,以及真正意义上的对脉冲群干扰的处理。
6.1 开关切换瞬变的抑制
6.1.1 对继电器绕组(电感性负载)的处理
对直流继电器来说,可以在绕组上并联一些电阻、电容和二极管等元件来达到干扰抑制的目的,如下图所示。
对a,二极管近乎理想的顺向导通状态阻止了开关切换瞬间绕组电感对分布电容的充电,避免自谐振的发生。
线路中电流表达式为I=I0e-t/τ。
式中I0为继电器绕组的稳态工作电流;τ为时间常数,τ=L/R,L和R分别为绕组本身的电感和电阻。
当L很大而R很小时,τ
将很大,这意味线路中电流衰减很慢,故此继电器控制的触点将延时释放。
该线路最大优点是产生的瞬变电压最低。
对b,与a不同,在二极管回路中串入了电阻R。
就电感能量释放通路来说,它与绕组电阻同处一条串联回路,所以电路b的总电阻比a要大,其结果是电路b的τ比a小。
故b的触点释放过程将比a快。
串联电阻R值要适中,太大了,相当抑制回路开路,对瞬变无抑制作用;太小了,就变得与电路a一样。
所以对R的值要通过试验来加以折衷。
对c,并联电容C的存在,是人为地加大了继电器绕组中分布电容对瞬变形成的影响。
今假定电容C的值为0.5μF,且不计串联电阻的存在,则新电路绕组两端可感应出的电压峰值为
U=I×(L2/(C+C2))1/2=98.7V
可见瞬变干扰的幅度被大大降低了(原先为3130.5V)。
此外,自谐振频率也将降低为226Hz。
线路中的附加电阻R将为自谐振提供额外的功率消耗,使振荡经过几周后被很快衰减至零。
对d,在继电器绕组上并联一对背对背联接的TVS管,TVS管的击穿电压要大于继电器绕组工作电压。
继电器工作时,TVS管不导通。
但当机械开关S切断继电器的绕组电流瞬间,只要绕组上感生的瞬变电压超过TVS管限定电压,TVS管便导通,并把绕组电压箝制在TVS 管的限定电压上,阻止了绕组电压的续继升高,亦即阻止了瞬变电压的产生。
TVS管对功率的消耗使继电器绕组的能量释放很快得以完成。
对e,在继电器绕组上并联一个电阻R,此电阻用以消耗瞬变的能量,阻止高瞬变电压的形成。
线路e的特点是简单,但在继电器工作时有附加能量消耗。
阻值小,附加消耗大,但抑制作用明显;阻值大,消耗小,但抑制作用不明显。
实用中可将a~e的线路进行适当组合,以便对瞬变干扰的抑制更加有利。
同时要注意,瞬变抑制元件要尽量靠近继电器绕组,元件引线也要尽可能地短,避免寄生振荡的发生。
上述a~e的线路是针对直流供电线路设计的。
对交流线路,因a、b两线路中二极管的单向导电性而不能适用,其余线路仍可适用。
6.1.2 对开关触点的处理
除了在继电器绕组上并联电阻、电容和二极管的办法来抑制瞬变干扰的产生外,还通过对开关触点的处理,来达到抑制开关切换瞬变形成的目的,可能采取的方案如下图所示。
对a,开关S断开瞬间,电容C经二极管充电至电源电压,所以触点两端不会拉弧,从而抑制了瞬变干扰的产生。
开关重新闭合时,电容C经过电阻R和开关放电,恢复到准备状态。
电阻R限制了电容C的放电电流。
对b,TVS管的箝位作用避免了触点断开瞬间在触点两侧的电压增长,从而抑制了瞬变干扰的形成。
要注意TVS管的极性,TVS管的击穿电压要大于电源电压最大值。
对c,开关断开时,继电器绕组中能量经R、C支路释放,并将能量消耗在电阻R上,从而抑制瞬变干扰形成。
使用时要对R和C的值进行折衷选择。
上述线路原则上也能用到交流线路去,但要注意交流线路的特点。
例如,由于二极管的单向导电性,线路a不能使用;对线路b,要使用背对背联接的TVS管。
6.3 脉冲群干扰的抑制
从脉冲群试验的本意来说,主要是进行共模干扰试验,只是干扰脉冲的波形前沿非常陡峭,持续时间非常短暂,因此含有极其丰富的高频成分,这就导致在干扰波形的传输过程中,会有一部分干扰从传输的线缆中逸出,这样设备最终受到的是传导和辐射的复合干扰。
针对脉冲群干扰,主要采用滤波(电源线和信号线的滤波)及吸收(用铁氧体磁芯来吸收)。
采用铁氧体磁芯吸收的方案非常便宜也非常有效,但要注意做试验时铁氧体磁芯的摆放位置,就是今后要使用铁氧体磁芯的位置,千万不要随意更改,因为我们一再强调脉冲群干扰不仅仅是一个传导干扰,更麻烦的是它还含有辐射的成分,不同的安装位置,辐射干扰的逸出情况各不相同,难以捉摸。
一般将铁氧体磁芯用在干扰的源头和设备的入口处为最有效。
