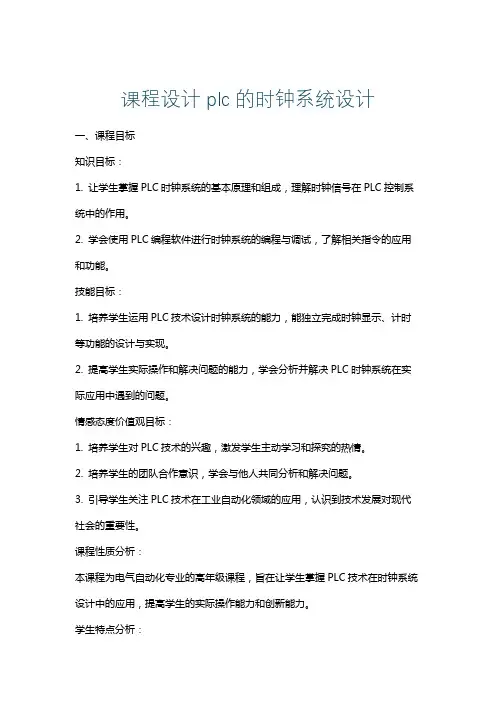

课程设计plc的时钟系统设计
课程设计plc的时钟系统设计一、课程目标知识目标：1. 让学生掌握PLC时钟系统的基本原理和组成，理解时钟信号在PLC控制系统中的作用。
2. 学会使用PLC编程软件进行时钟系统的编程与调试，了解相关指令的应用和功能。
技能目标：1. 培养学生运用PLC技术设计时钟系统的能力，能独立完成时钟显示、计时等功能的设计与实现。
2. 提高学生实际操作和解决问题的能力，学会分析并解决PLC时钟系统在实际应用中遇到的问题。
情感态度价值观目标：1. 培养学生对PLC技术的兴趣，激发学生主动学习和探究的热情。
2. 培养学生的团队合作意识，学会与他人共同分析和解决问题。
3. 引导学生关注PLC技术在工业自动化领域的应用，认识到技术发展对现代社会的重要性。
课程性质分析：本课程为电气自动化专业的高年级课程，旨在让学生掌握PLC技术在时钟系统设计中的应用，提高学生的实际操作能力和创新能力。
学生特点分析：学生具备一定的电气基础和PLC编程知识，具有一定的动手能力和问题分析能力。
教学要求：1. 结合课本内容，注重理论与实践相结合，提高学生的实际操作技能。
2. 采取项目式教学，鼓励学生积极参与，培养学生的团队合作能力和创新意识。
3. 强化课程目标的实现，注重过程评估与成果评估相结合，确保学生达到预期学习成果。
二、教学内容1. PLC时钟系统原理：包括时钟系统的基本组成、工作原理和功能，重点讲解时钟信号的产生、分配和运用。
相关教材章节：第三章 PLC时钟系统原理2. PLC编程软件操作：介绍PLC编程软件的使用方法，学习相关指令，如定时器、计数器等，并掌握其在时钟系统中的应用。
相关教材章节：第四章 PLC编程软件操作与指令应用3. 时钟系统设计与编程：讲解时钟系统的设计方法，学习如何使用PLC编程实现时钟显示、计时等功能。
相关教材章节：第五章 PLC时钟系统设计与编程4. PLC时钟系统调试与优化：介绍时钟系统的调试方法，分析常见问题，学会优化程序，提高系统稳定性。
plc课程设计时钟系统
plc课程设计时钟系统一、课程目标知识目标：1. 学生能够理解PLC（可编程逻辑控制器）的基本原理和功能。
2. 学生能够掌握时钟系统的组成及其在PLC中的应用。
3. 学生能够学习并运用PLC编程语言，实现对时钟系统的控制。
技能目标：1. 学生能够运用所学知识，设计并搭建简单的时钟系统电路。
2. 学生能够使用PLC编程软件，编写时钟系统的控制程序。
3. 学生能够通过实践操作，调试并优化时钟系统的控制效果。
情感态度价值观目标：1. 培养学生对PLC技术及自动化控制领域的兴趣和热情。
2. 培养学生具备团队合作意识，学会与他人共同解决问题。
3. 培养学生严谨、细致的学习态度，养成良好的操作习惯。
课程性质：本课程为实践性较强的课程，结合理论知识和实际操作，使学生能够将所学知识应用于实际工程中。
学生特点：学生具备一定的电子基础和编程能力，对PLC技术有一定了解，但对时钟系统的设计和应用尚不熟悉。
教学要求：教师需结合理论知识与实践操作，引导学生主动探究，培养学生的动手能力和创新能力。
通过本课程的学习，使学生能够独立完成时钟系统的设计、编程和调试。
二、教学内容1. PLC基本原理及功能：介绍PLC的组成、工作原理、应用领域等，使学生建立对PLC的整体认识。
- 教材章节：第一章 PLC概述2. 时钟系统组成及原理：分析时钟系统的结构、功能及各部分之间的关系，为后续设计时钟系统打下基础。
- 教材章节：第三章 常用外围设备及其应用3. PLC编程语言及编程方法：学习PLC编程的基本指令、编程方法，掌握编程技巧。
- 教材章节：第二章 PLC编程语言及编程方法4. 时钟系统电路设计：结合所学知识，设计并搭建时钟系统电路。
- 教材章节：第四章 PLC控制系统设计5. PLC编程软件应用：学习并掌握PLC编程软件的使用，编写时钟系统控制程序。
- 教材章节：第五章 PLC编程软件及应用6. 实践操作与调试：分组进行实践操作，调试并优化时钟系统控制效果，培养学生的动手能力。
基于PLC作息时间控制器的设计论文
1目录摘要第1章前言 (I)1.1课题的目的与意义 (1)1.2本设计的主导思想与解决的主要问题 (1)第2章控制要求 (2)第3章设计方案的论证 (4)3.1单片机控制 (4)3.2继电器控制 (4)3.3PLC控制 (4)第4章硬件设计 (7)4.1PLC I/O端口的分配 (7)4.2PLC的选型 (7)4.3PLC外部接线图 (8)4.4数码管的选择 (8)4.5电铃的选择 (9)4.6发光二极管的选择 (9)4.7电阻的选择 (9)4.8开关的选择 (9)4.9系统工作原理 (10)第5章程序设计 (11)5.1秒显7F程序 (11)5.2分显示程序 (12)5.3时显示程序 (13)5.4开机时 (15)5.5数码管动态扫描程序 (16)5.6广播控制程序 (17)5.7灯的控制程序 (18)5.8电铃控制程序 (19)This document is produced by trial version of Print2Flash.Visit for more information5.9程序调试 (19)5.10总程序梯形图 (24)结论 (39)致谢 (40)参考文献 (41)附录总程序 (42)This document is produced by trial version of Print2Flash.Visit for more information摘要随着社会的飞速及展，人们生活水平越米越好，对物质满足的要求也越来越高。
学校及一些事业单位都用屯铃声来控制作息时间，以前学校都是用手动打钟来控制作息时间，电铃巳经是学校及事业单位不可缺少的设备，随着社会的发展，对电铃的需求越来越大，对屯铃的自动控制要求也越来越高。
人们设计了很多不同控制方式来实现自动打铃系统。
本文采用三菱PI.C控制器来控制学校的自动打铃系统，通过输出继电器Y与数码管相连显示时间，沥了方便与节约成木，用灯来代替电铃继电器、广播继电器、宿舍灯继电器，具右手动与自动打铃、开关广播、开关灯功能，通过输入信号所对应的按钮开关对系统时间进行调节。
PLC时间控制
揭阳职业技术学院毕业论文（设计）题目：基于PLC的学校作息时间控制系统学生姓名王东指导教师廖兴展系（部）机电工程系专业电气自动化班级 091学号 ********提交日期201 年月日答辩日期 201 年月日201 年月日基于PLC的学校作息时间控制系统摘要本文介绍一种用三菱PLC控制学校的作息时间控制系统，详细地阐述了系统组成、系统硬件接线和系统软件设计，并详细介绍了系统工作原理。
该系统具有外设电路配置简单、扩展方便、操作容易、可靠性高、实用性强等特点，集电铃、路灯、宿舍楼道照明灯、教室楼道照明灯、广播、宿舍大门开启关闭、宿舍网络连接断开，实现了作息时间无人控制的自动化、科学化管理与操作。
关键词：作息时间控制 PLC I/O接线软件设计AbstractThis article introduced that one kind the daily schedule controlsystem which controls with PLC, elaborated in detail the systemcomposition, the system hardware wiring and the system softwaredesign, and introduced the system principle of work in detail. Thissystem has the peripheral device electric circuit disposition to besimple, the expansion is convenient, the operation is easy, thereliability is high, usability strong and so on characteristics,collection electric bell, street light, dormitory lamp, classroomlamp, music broadcast automatic control in a body, , has realized the daily schedulenobody control automation, the scientific management and theoperation.key word：Daily schedule control; PLC; I/Owiring; Software design目录摘要 (I)Abstract (II)目录 (III)引言 (1)一、PLC的应用领域、发展方向及未来展望 (2)1.1 PLC的应用领域 (2)1.2可编程控制器的发展方向 (2)1.3 PLC未来展望....................................................................... (3)二、作息时间控制系统的方案论证 (4)2.1 方案论证 (4)2.2 控制要求 (5)三、作息时间PLC控制系统程序设计 (6)3.1输入输出点分配 (6)3.2作息时间控制器连接图 (7)3.3作息时间控制系统的程序设计 (7)四、作息时间PLC控制系统硬件设计 (12)4.1硬件设计图 (12)4.2硬件焊接注意 (12)4.3焊接操作步骤 (13)4.4实物图 (13)五、测试 (15)六、总结 (16)致谢 (17)参考文献 (18)附录一 (19)附录二 (23)引言可编程序控制器（Programmable Controller）简称PC，在办公室自动化和工业自动化中广泛使用的个人计算机（Personal Cmputer）也简称PC，为了避免混淆，现在一般将可编程序控制器简称PLC（Programmable Logic Controller）。
基于plc控制课程设计
基于plc控制课程设计一、课程目标知识目标：1. 理解PLC（可编程逻辑控制器）的基本原理和结构；2. 掌握PLC编程语言，并能运用进行基本逻辑控制程序的编写；3. 学会分析并解决PLC控制系统中的常见问题；4. 了解PLC在工业自动化中的应用和发展趋势。
技能目标：1. 能够正确使用PLC编程软件进行程序设计；2. 能够独立完成简单的PLC控制系统的搭建和调试；3. 能够运用所学知识解决实际工程问题，具备一定的创新能力和实践操作能力。
情感态度价值观目标：1. 培养学生对PLC控制技术的兴趣，激发学习热情；2. 培养学生的团队合作意识，学会与他人共同解决问题；3. 增强学生的工程观念，认识到PLC技术在工业生产中的重要性；4. 培养学生严谨、务实的科学态度，提高学生的职业素养。
课程性质：本课程为实践性较强的学科，结合理论教学和实验教学，旨在培养学生的实际操作能力和工程实践能力。
学生特点：学生具备一定的电子、电气基础知识，对PLC控制技术有一定了解，但对实际操作和工程应用尚缺乏经验。
教学要求：结合学生特点，注重理论与实践相结合，充分调动学生的主观能动性，提高学生的动手能力和创新能力。
在教学过程中，将目标分解为具体的学习成果，以便进行有效的教学设计和评估。
二、教学内容1. PLC基本原理与结构：介绍PLC的发展历程、基本组成、工作原理及性能指标，对应教材第一章内容。
- PLC的硬件结构- PLC的软件系统- PLC的工作原理2. PLC编程语言及编程方法：学习PLC编程的基础知识，掌握编程方法和技巧，对应教材第二章内容。
- PLC编程语言（LD、IL、FBD等）- 基本逻辑指令及其应用- 编程软件的使用3. PLC控制系统的设计与应用：学习PLC控制系统设计方法，结合实际案例进行分析，对应教材第三章内容。
- PLC控制系统的设计步骤- 常用输入输出设备的选用与接线- PLC控制系统的调试与优化4. PLC控制系统故障分析与维护：介绍PLC控制系统常见故障及其排除方法，培养学生解决问题的能力，对应教材第四章内容。
校园作息时间的PLC控制系统设计
基于PLC的校园作息时间控制系统
plc作息时间
【摘要】本文用PLC控制的作息时间控制系统，详细地阐述了系统组成、系统硬件接线和系统软件设计，并详细介绍了系统工作原理。
该系统具有外设电路配置简单、扩展方便、操作容易、可靠性高、实用性强等特点，集电铃、路灯、宿舍灯、教室灯、音乐广播自动控制于一体，并具有周末与假期控制功能，实现了作息时间无人控制的自动化、科学化管理与操作。
1.1方案论证设计采用PLC控制方式，选用三菱 Fx2N PLC作控制器，有24个输入点，24个输出点，继电器输出，时间显示用4个数码管,星期显示用l个数码管,完成本设计要求的各项指标，实现作息时间控制的目的。
PLC作息时间控制器采用数码显示，能够准确显示分、时、星期，在一定的时间内能够自动打铃，放、关广播，放、关音乐，开熄学生宿舍灯，且通过改变输入PLC的程序能够灵活改变冬、夏季作息时间。
此外，该PLC作息时间控制器还设置了手动按钮，用于调整分、时、星期。
1.2 控制要求作息时间控制器的控制要求如下；（1）间显示调整到当前的日期及时间。
可按所设置的时间要求打铃。
可根据作息时间控制器的控制要求如下；（2）开机时初始状态显示为00时00分，显示星期为“星期一”。
按下启动按钮，控制器开始计时工作。
（3）能将时需要控制其他装置。
（4）作息时间表（此处只列出冬季作息时间表）见表1。
（5）设置相应的手动按钮，使控制器使用更加方便。
（6）为了便于广大师生过好双休日，从星期五下午晚餐开始至星期日下午18：00停止打铃。
表1 PLC作息时间控制器冬季作息时间表2.1 输入输出点分配作息时间PLC控制器输入输出点分配表见表2。
表2 作息时间PLC控制器输入输出点分配表2.2 控制系统的硬件设计作息时间PLC控制器接线图如附图(1)所示。
2.3 控制系统的程序设计2.3.1 秒脉冲程序的设计秒脉冲程序梯形图如图1所示。
图1 作息时间PLC控制器秒脉冲程序梯形图当按下SB0时，X0闭合，发出启动信号，使辅助继电器M200线圈得电并自锁。
基于PLC的作息时间控制系统设计
基于PLC的作息时间控制系统设计摘要本文提出了一种基于PLC（可编程逻辑控制器）的作息时间控制系统。
该系统的设计是为了帮助人们维护健康的生活方式。
该系统可以通过对灯光和音乐的控制来帮助人们保持生物钟的正常节律。
除此之外，该系统还可以通过控制家电设备的开关来确保每天的作息时间计划得到落实。
实验结果表明，该系统具有良好的可靠性和稳定性，能够有效地帮助人们规律作息。
关键字：PLC，作息时间控制，生物钟AbstractThis paper presents a PLC (Programmable Logic Controller)-based time scheduling system for promoting healthy lifestyles. The system was designed to help maintain a normal circadian rhythm by controlling lighting and sound. In addition, the system controls household appliances to ensure compliance with daily routines. Experimental results show that the system has good reliability and stability, and can effectively assist in regulating activities.Keywords: PLC, time scheduling, circadian rhythmIntroductionIn modern society, people's lifestyles and work schedules have become increasingly irregular, leading to physical and mental disorders. One of the main reasons for this is the disruption of the normal circadian rhythm. People's biological clocks are highly dependent on external cues such as light and sound, and abnormal cues can lead to serious health problems. Therefore, it is important to maintain a normal circadian rhythm to promote a healthylifestyle.Various methods have been proposed to aid in maintaining a normal circadian rhythm, including lifestyle changes, medication, and light therapy. However, these methods have limitations in terms of practicality and effectiveness. In recent years, emerging technology such as the Internet of Things (IoT) and PLC have been used to develop more practical solutions for maintaining a normal circadian rhythm.In this paper, a PLC-based time scheduling system is proposed as a practical solution to maintain a normalcircadian rhythm. The system controls lighting and sound, and household appliances to ensure compliance with daily routines.MethodologyThe proposed system is based on a PLC. The PLC is a specialized industrial computer used to control machines and processes. The PLC can be programmed to perform a specific task, and it can be reprogrammed as needed. The systemconsists of three main components: the PLC, the lighting and sound control module, and the household appliance control module.The PLC is the central component of the system. It receives input signals from various sensors, processes the signals, and sends output signals to control modules. The PLC is programmed to perform specific tasks based on predefined schedules.The lighting and sound control module controls the intensity and color of the lighting and sound sources. The module uses a microcontroller to adjust the lighting andsound according to the predefined schedules.The household appliance control module controls theon/off switches of household appliances, such as airconditioners, TVs, and computers. The module uses a power relay to turn the appliances on and off based on the predefined schedules.ResultsThe proposed system was tested in a residential setting. The system is programmed to follow a predefined schedule. During the night, the system provides low-intensity red lighting and soft music to help people fall asleep. In the morning, the system gradually increases the intensity of the white lighting and plays lively music to help people wake up. The system also turns on household appliances such as air conditioners, TVs, and computers at predefined times.The results show that the system is highly reliable and stable. The system performs as programmed, and there were no malfunctions or errors during testing. The system effectively assisted in regulating the activities of the residents, and they reported feeling more energetic and focused throughout the day.ConclusionThe proposed PLC-based time scheduling system is a practical solution for promoting healthy lifestyles. The system effectively maintains a normal circadian rhythm by controlling lighting and sound sources. Furthermore, the system ensures compliance with daily routines by controlling household appliances. The system is highly reliable and stable, and it has the potential to be widely adopted in various settings to promote healthy lifestyles.。
基于PLC控制的作息时间控制完整系统
CETTlC全国可编程控制器（PLC程序设计师”职业培训认证结业设计基于PLC控制的作息时间控制系统指导教师：王冠华姓名：秦富贞【摘要】本文介绍一种用PLC控制的作息时间控制系统，详细地阐述了系统组成、系统硬件接线和系统软件设计，并详细介绍了系统工作原理。
该系统具有外设电路配置简单、扩展方便、操作容易、可靠性高、实用性强等特点，集电铃、路灯、宿舍灯、教室灯、音乐广播自动控制于一体，并具有周末与假期控制功能，实现了作息时间无人控制的自动化、科学化管理与操作。
矚慫润厲钐瘗睞枥庑赖。
【关键词】作息时间控制；PLC；I/O接线；软件设计第一章绪论.............................................. 聞創沟燴鐺險爱氇谴净。
1.1引言.............................................. 残骛楼諍锩瀨濟溆塹籟。
1.2可编程控制器的特点............................... 酽锕极額閉镇桧猪訣锥。
1.3 PLC的应用领域.................................. 彈贸摄尔霁毙攬砖卤庑。
1.4 PLC的设计步骤.................................. 謀荞抟箧飆鐸怼类蒋薔。
1.4.1硬件设计..................... .............. 寒礴恳蹒骈時盡继價骚。
1.4.2软件设计................................... 密桢广鳓鯡选块网羈泪。
第二章作息时间控制系统的方案论证..................... 2鸟娅尽損鹤惨歷茏鴛賴。
2.1 方案论证 ......................................... 籟丛妈羥为贍债蛏练淨。
2.2 控制要求......................................... 預頌圣鉉儐歲龈讶骅籴。
[精品论文]基于PLC控制的作息时间控制系统
![[精品论文]基于PLC控制的作息时间控制系统](https://img.taocdn.com/s3/m/9528b972a26925c52cc5bfa2.png)
赏欣的你迎欢--料资理整心精家之件课
。迟 延应响出输/入输即�象现的后滞出输/入输在存。式方的出输中集。样采中集用采于由�6� 。数条令指�间时的有占身本令指�度速的令指行执 UPC�定决条三由短长的期周描扫�5� 。的化变而化变行执的序程着随是容内的器存寄像映件元�4� 。新刷出输�行执序程�样采入输为分期周描扫个一�3� 。入读被才态状新�时描扫次一下行进序程有只。入读被能不 态状新�态状新有端入输�时段阶行执行进在序程�时闭关口端入输当。程过新刷入输�2� 。新刷行进号信出输对中集。样采行进号信入输对中集。程过描扫次每�1� 。式方作工的”环循断不�描扫序顺“用采 CLP
赏欣的你迎欢--料资理整心精家之件课
4
求要制控 2.2
。期星、时、分整调于用�钮按动手了置设还器制控间时息作 CLP 该�外此。间时息作季夏、冬变改活灵够能序程的 CLP 入输变改过通且�灯舍宿生学关、开�乐音 关、放�播广关、放�铃打动自够能内间时的定一在�期星、时、分示显确准够能�示显码数用采 器制控间时息作 CLP 该。势优具更�制控间时息作现实来制控 CLP 择选�较比的案方种两过通 择选案方 3.1.2 好性时实�7� 高比价性�廉价优质�6� 低耗能�轻量重�小积体�5� 。来起易容得变也护维时同�短缩为大期周 的造建及计设统系制控使�线接的部外备设制控了少减大大�辑逻线接替代辑逻储存用 CLP 造改易容�便方护维�小量作工造建、计设的统系�4� 迎欢员人术技程工受深�用易学易�3� 。域 领制控字数种各于用可�力能算运据数的善完有具多大 CLP 代现�外以能功理处辑逻了除。合场制 控业工的模规种各于用以可。品产化列系的模规种各小、中、大了成形经已�天今到展发 CLP 强性用适�善完能功�全齐套配�2� 。息信报警出发时及可时障故现出�能功测检我 自障故件硬有带 CLP�外此。性靠可的高很有具�术技扰干抗的进先了取采路电部内�造制艺工产 生的格严用采�术技路电成集模规大代现用采于由 CLP。能性键关的备设制控气电是性靠可高 强力能扰干抗�高性靠可�1� �下如点特其 现实 CLP 用 2.1.2 。制控式布分和机多现实的便方很以可�4� 。令指用能功制控种各有统系令指 �强很能功制控辑逻的机片单。强能功制控�统系用应的模规种各成构易容很�展扩易�3� 。的拟比法无种机它其是这�境环的劣恶种 各应适能�的计设求要境环控测业工按是身本片芯机片单。宽围范度温应适�好性靠可�2� 。表仪器仪 能智种各及备设控、测式能智种各成装组地便方能它。化品产于易、低本成、活灵巧小�1� �下如点特其 现实机片单 1.1.2 。现实 CLP 用和现实机片单�案方种两 CLP 和机片单有要主式方现实的间时息作前目
PLC校园作息控制设计
目录摘要 (1)第一章概述 (2)1.1 设计任务简要介绍 (2)1.2作息时间的控制要求 (2)1.3 作息时间控制流程图 (2)第二章程序设计 (5)2.1 PLC控制器输入输出点的分配 (5)2.2 I/O接线图 (5)2.3 时间控制显示程序 (6)2.3.1秒脉冲显示程序 (6)2.3.2 分的显示程序 (7)2.3.3 时显示程序 (7)2.3.4 星期显示程序 (8)2.3.5 自动扫描程序 (9)2.4开机显示 (9)2.4.1 数字显示原理图 (9)2.4.2 辅助器与时间的对应表 (10)2.4.3 数值的显示 (10)2.5 广播、打铃、灯的程序设计 (10)小结 (13)参考文献 (14)附录 (15)摘要可编程控制器（Programmable Controller）简称PC，在办公自动化和工业自动化中广泛使用的（Personal Computer）也称PC，为了避免混淆，现在一般将可编程控制器简称PLC（Programmable Logic Controller）它是一种数字运算操作的电子系统，专为在工业环境下应用而设计。
它采用可编程序的存储器，用来在内部存储执行逻辑运算、顺序控制、定时、计算和运算等操作的指令，并通过数字的、模拟的输入和输出，控制各种类型的机械生产过程。
可编程控制器及其有关设备，都应按易于与工业控制系统形成一个整体，易于扩充其功能的原则设计。
可编程控制器从诞生至今，在短短的30来年里，得到了异常迅猛的发展，已经成为当代工业化的主要支柱之一。
本次所做的设计是关于PLC校园作息控制的，详细的阐述了系统组成，系统硬件连接和系统软件设计，并详细的介绍了系统工作原理。
通过三菱FX2N-32MR 小型PLC为例，实现对校园时间的控制，改变PLC的程序来改变校园时间按打铃，广播及宿舍灯的控制，实现了作息时间无人控制的自动化，科学化管理和操作。
利用PLC实现校园作息时间的控制既保证了时间控制的准确性，又达到了特殊情况下的时间设置的灵活性。
基于plc控制课程设计
基于plc控制课程设计一、教学目标本课程的教学目标是让学生掌握PLC（可编程逻辑控制器）的基本原理、编程方法和应用技巧。
通过本课程的学习，学生应能够：1.理解PLC的基本概念、工作原理和分类；2.熟悉PLC的编程语言和指令系统；3.掌握PLC的编程方法和技巧，能够独立完成简单的PLC程序设计；4.了解PLC在工业自动化中的应用和案例；5.培养学生的动手能力、创新意识和团队协作精神。
二、教学内容本课程的教学内容主要包括以下几个部分：1.PLC的基本原理：介绍PLC的定义、发展历程、工作原理和分类；2.PLC的编程语言：讲解PLC的编程语言、指令系统及其使用方法；3.PLC的编程方法：介绍PLC编程的方法和技巧，包括逻辑控制、功能模块和数据处理等；4.PLC的应用案例：分析PLC在工业自动化领域的应用案例，让学生了解PLC的实际应用；5.实践操作：安排实验室实践环节，让学生动手操作PLC设备，巩固所学知识。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学：1.讲授法：教师讲解PLC的基本原理、编程方法和应用案例；2.讨论法：学生进行课堂讨论，分享学习心得和经验；3.案例分析法：分析实际应用案例，让学生了解PLC在工业自动化领域的应用；4.实验法：安排实验室实践环节，让学生动手操作PLC设备，巩固所学知识。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选用权威、实用的PLC教材，为学生提供系统、全面的学习资料；2.参考书：提供相关的PLC参考书籍，丰富学生的知识体系；3.多媒体资料：制作课件、视频等多媒体资料，提高课堂教学效果；4.实验设备：配置PLC实验设备，让学生能够动手实践，提高实际操作能力。
五、教学评估本课程的评估方式包括以下几个方面：1.平时表现：评估学生的课堂参与度、提问回答和小组讨论表现，占比20%；2.作业：评估学生完成的编程练习和实验报告，占比30%；3.考试：包括期中考试和期末考试，各占比20%；4.实验操作：评估学生在实验室实践环节的操作技能，占比10%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
.“CETTIC全国可编程控制器（PLC）程序设计师”职业培训认证结业设计基于PLC控制的作息时间控制系统文档Word.指导教师：王冠华姓名：秦富贞文档Word.【摘要】本文介绍一种用PLC控制的作息时间控制系统，详细地阐述了系统组成、系统硬件接线和系统软件设计，并详细介绍了系统工作原理。
该系统具有外设电路配置简单、扩展方便、操作容易、可靠性高、实用性强等特点，集电铃、路灯、宿舍灯、教室灯、音乐广播自动控制于一体，并具有周末与假期控制功能，实现了作息时间无人控制的自动化、科学化管理与操作。
【关键词】作息时间控制；PLC；I/O接线；软件设计文档Word.文档Word.目录第一章绪论 (1)1.1引言 (1)1.2可编程控制器的特点 (1)1.3 PLC的应用领域 (2)1.4 PLC的设计步骤 (2)1.4.1 硬件设计 (2)1.4.2软件设计 (2)第二章作息时间控制系统的方案论证 (3)2.1 方案论证 (3)2.2 控制要求 (3)第三章作息时间PLC控制系统设计 (5)3.1 输入输出点分配 (5)3.2 控制系统的硬件设计 (6)3.3 控制系统的程序设计 (6)3.3.1 秒脉冲程序的设计 (6)3.3.2 分显示程序的设计 (6)3.3.3 时显示程序的设计 (8)3.3.4 星期显示程序的设计 (10)3.3.5 数字显示原理 (11)3.3.6广播、灯、打铃程序设计 (13)3.4 作息时间PLC控制器总梯形图 (16)第四章参考文献 (16)4.1 参考文献 (16)第五章附录 (17)附图（1）作息时间PLC控制器接线图 (17)附图（2）作息时间PLC控制器总梯形图 (17)文档Word.第一章绪论1.1引言可编程控制器是一种数字运算操作的电子系统，专为在工业环境下应用而设计。
它采用可编程序的存储器，用来在其内部存储执行逻辑运算、顺序控制、定时、计算和算术运算等操作的指令，并通过数字的、模拟的输入和输出，控制各种类型的机械或生产过程。
可编程控制器及其有关设备，都应按易于与工业控制系统形成一个整体，易于扩充其功能的原则设计。
PLC控制系统的硬件是由PLC、输入/输出（I/O）电路及外围设备等组成。
系统的规模可根据实际应用的需要而定，可大可小。
1.2 可编程控制器的特点20世纪60年代末，为了克服传统继电器的种种应用上的缺点，人们研制出了一种先进的自动控制设备---PLC，由于PLC具有优良的技术性能，因此它一问世就很快得到了推广应用。
现在PLC作为用于工业生产过程控制的专用计算机，与商家、家用的微机不同，由于控制对象的复杂性，使用环境的特殊性和工作运行的连续性，使其在设计上有许多特点。
（1）可靠性高，抗干扰能力强；（2）接口模块功能强、品种多；（3）硬件配套齐全，用户使用方便，适应性强；（4）编程方法简单、直观；（5）系统的设计/安装、调试工作量少；（6）维修工作量小、维护方便；（7）体积小、耗能低、重量轻。
文档Word.1.3 PLC的应用领域目前，PLC在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业，使用情况主要分为如下几类：（1）开关量逻辑控制（2）运动控制（3）闭环过程控制（4）数据处理（5）通信联网在工业生产过程当中，存在一些如温度、压力、流量、液位和速度等连续变化的量（即模拟量），1.4 PLC的设计步骤开发应用PLC的设计任务分为硬件和软件设计两部分。
1.4.1 硬件设计硬件设计主要包括：（1）确定安排PLC的输入、输出点；（2）设计外围电路，包括主电路；（3）选购PLC并进行现场安装接线等内容。
1.4.2软件设计大多数用梯形图和指令程序，主要包括：（1）设计控制流程，根据工艺要求先画出工作循环，如有必要再画详细的状态流程图；文档Word.（2）根据工作循环图，画出虚拟的电路图----继电器梯形图；（3）按梯形图编写指令程序表；（4）系统调试：根据设计要求，对程序进行调试和修改，必要时还可对硬件进行修改，直到符合要求为止。
本系统用PLC设计作息时间的控制过程。
第二章作息时间控制系统的方案论证2.1 方案论证目前常用的控制方法有①单片机控制②PLC控制。
两种作息时间方式的控制原理基本似，都是分别以各自的主控器件来完成门信号的采集、运行状态控制和设定，达到自动调节和时事控制运行的功能。
本设计采用PLC控制方式，选用三菱Fx2N一48MR PLC作控制器，有24个输入点，24个输出点，继电器输出，时间显示用4个数码管,星期显示用l个数码管,完成本设计要求的各项指标，实现控作息时间制的目的。
PLC作息时间控制器采用数码显示，能够准确显示分、时、星期，在一定的时间内能够自动打铃，放、关广播，放、关音乐，开熄学生宿舍灯，且通过改变输入PLC的程序能够灵活改变冬、夏季作息时间。
此外，该PLC作息时间控制器还设置了手动按钮，用于调整分、时、星期。
2.2 控制要求作息时间控制器的控制要求如下；（1）开机时初始状态显示为00时00分，显示星期为“星期一”。
按下启动按钮，控制器开始计时工作。
文档Word.（2）能将时间显示调整到当前的日期及时间。
（3）可按所设置的时间要求打铃。
（4）可根据需要控制其他装置。
（5）作息时间表（此处只列出冬季作息时间表）见表1。
（6）设置相应的手动按钮，使控制器使用更加方便。
（7）为了便于广大师生过好双休日，从星期五下午晚餐开始至星期日下午18：00停止打铃。
表1 PLC作息时间控制器冬季作息时间表文档Word.第三章作息时间PLC控制系统设计3.1 输入输出点分配作息时间PLC控制器输入输出点分配表见表2。
表2 作息时间PLC控制器输入输出点分配表文档Word.电铃继电器KA2 Y21Y22KA3宿舍灯继电器3.2 控制系统的硬件设计作息时间PLC控制器接线图如附图(1)所示。
3.3 控制系统的程序设计3.3.1 秒脉冲程序的设计秒脉冲程序梯形图如图1所示。
图1 作息时间PLC控制器秒脉冲程序梯形图当按下SB0时，X0闭合，发出启动信号，使辅助继电器M200线圈得电并自锁。
计时器T0、T1组成1s时钟脉冲程序；Y20为秒闪烁输出；M0、C0组成分进位脉冲。
3.3.2 分显示程序的设计分显示程序梯形图如图2所示。
文档Word.图2 作息时间PLC控制器分显示程序梯形图由助继电器M1~M10分别接通分个位显示程序。
当M1闭合时，分个位显示“0”；当M2闭合时，分个位显示“1”；当M3闭合时，分个位显示“2”，依次类推。
由辅助继电器M13~M18分别接通分十位显示程序。
当M13闭合时，分十位提示“0”；当M14闭合时，分十位显示“1”；当M15闭合时，分十位显示“2”，依次类推。
初始状态时，辅助继电器M1和M13闭合，分的个位及十位均显示“0”。
当计数器C0累计计满60个时钟脉冲时，计数器C0常开触点闭合，辅助继电器M0线圈得电，其常开触点闭合，产生一个分个位脉冲及分个位移位脉冲。
分个位移位脉冲的到来，使得移位指令将M1当前的“1”状态左移一位至M2，辅助继电器M2闭合，分个位显示“1”；若再来一个移位脉冲，移位指令将M2当前的状态左移一位至M3，辅助继电器M3闭合，分的个位上显示“2”，依次类推。
当分个位脉冲满10个时，M1的状态已移位至辅助继电器M11中，M11线圈得电，其常开触点闭合，使辅助继电器M2-M10复位，辅助继电器M1又闭合，分个文档Word.位上又显示“0”，辅助继电器M2-M10复位，为下一次分个位循环显示作好准备。
同时，M11常开触点闭合，使辅助继电器M12产生一个扫描周期的上升沿脉冲。
这个上升沿脉冲使得辅助继电器M13当前的“1”状态移位至M14中，分的十位上显示“1”，依次类推。
当分十位脉冲满6个时，M13的状态已移位至辅助继电器M19中，M19线圈通电，其常开触点闭合，使辅助继电器M13-M18复位，辅助继电器M13闭合，分十位上又显示为“0”。
当需要对分进行手动调整时，只需要按下按钮SB4，此时X3闭合，计数器C10计数。
经过1次计数后，其常开触点闭合，使得状态继电器S5得电，其一常开触点闭合，产生一个分位脉冲，改变分的当前显示，而状态继电器S5的另一常开触点闭合，使计数器C10复位，为下一次计数作好准备。
3.3.3 时显示程序的设计时显示程序梯形图如图3所示。
由辅助继电器M21-M30分别接通时个位显示程序。
当M21闭合时，时个位显示“0”；当M22闭合时，时个未显示“1”；当M23闭合时，时个位显示“2”，依次类推。
由辅助继电器M33-M35分别接通时十位显示程序。
当M33闭合时，时十位显示“0”；当M34闭合时，时十位显示“1”；当M35闭合时，时十位显示“2”。
文档Word.图3 作息时间PLC控制器时显示程序梯形图初始状态时，因辅助继电器M21和M23闭合，故时的个位及十位均显示为“0”。
当分十位脉冲满6个时，M13的状态已移位至辅助继电器M19，M19线圈得电，1一2常开触点闭合，使辅助继电器M20产生一个扫描周期的上升沿脉冲。
这个上升沿脉冲一方面向计数器C1提供脉冲，另一方面使得辅助继电器M21当前的“1”状态移位至辅助继电器M22中，时的个位上显示“1”，如此不断循环移位。
当时个位脉冲满10个时，M20的状态已移至辅助继电器M31中，M31线圈得电，其常开触点闭合，使辅助继电器M32产生一个扫描周期的上升沿脉冲。
这个世上上沿脉冲使得辅助继电器M33当前的“1”状态移位至辅助继电器M34中，时的十位上显示为“1”。
当脉冲C1累计满24个脉冲时，计数器C1常开触点闭合，辅助继电器M38线圈得电，其常开触点闭合，使辅助继电器M22-M30及辅助继电器M33-M34文档Word.复位，辅助继电器M21及M33闭合，时个位和时十位上又显示为“0”，如此不断循环移位。
当需要对时状态进行手动调整时，只需按下按钮SB5，此时X4闭合，计数器C11计数。
经过一次计数后，其常开触点闭合，使得状态继电器S6得电，其一常开触点闭合，产生一个时个位移位脉冲，改变时的当前显示。
而状态继电器S6的另一常开触点闭合，使计数器C11复位，为下一次计数作好准备。
3.3.4 星期显示程序的设计星期显示程序设计梯形图如图4所示。
由辅助继电器M40-M46分别接通星期显示程序。
当M40闭合时，星期显示“1”；当M41闭合时，星期显示“2”，依次类推。
图4 作息时间PLC控制器星期显示程序梯形图初始状态时，因辅助继电器M40闭合，星期显示为“1”。
当时移位脉冲满24个时，辅助继电器M38得电，其常开触点闭合，接通计数器C2并开始计数，另一常开触点产生一个星期脉冲及星期移位脉冲。
