收音机实验报告收音机实验报告一、实验目的通过搭建一个简单的收音机电路，了解收音机的工作原理。
二、实验器材1.电容、电感、电位器、电阻等元器件2.天线3.示波器三、实验原理收音机是利用射频信号和音频信号的调制解调原理来收听广播电台的无线设备。
收音机主要由调谐电路、放大器电路和解调电路组成。
四、实验步骤1.首先，搭建一个简单的调谐电路。
将电感L1与电容C1串联，与地接入调谐电路，通过调节电容C1的大小，来调节信号频率。
2.然后，搭建一个放大器电路。
将电容C2串联在调谐电路之后，将电感L2与地并联在C2之后，来改变放大器的增益。
3.最后，搭建一个解调电路。
将音频信号接入解调电路，通过调节电位器的大小来调节音频信号的幅度。
五、实验结果在搭建好的收音机电路中，调谐电路可以调节收取不同频率的射频信号，放大器电路可以放大射频信号的幅度，而解调电路可以将射频信号转化为音频信号。
六、实验心得通过这个实验，我对收音机的工作原理有了更深入的了解。
收音机可以通过调谐电路来选择所需的信号频率，并通过放大器电路将信号增大，最后通过解调电路将射频信号转化为音频信号。
实验结果表明，收音机的电路是稳定可靠的，可以实现较好的音频接收效果。
总结一下，通过本次实验，我对收音机的工作原理以及电路设计有了更深入的了解。
收音机是一种常见的无线通信设备，其技术原理涉及调频、调幅等多个方面的知识。
通过实际搭建收音机电路并进行调试，我对收音机的工作原理有了更深入的了解。
同时，在实验中还学习到了如何合理选择电容、电感、电位器等元器件，以实现收音机电路设计的目标。
通过实验，我不仅加深了对收音机的理论知识的理解，还掌握了一些实际操作技巧。
这对我的专业学习和以后的实践工作都有很大的帮助。

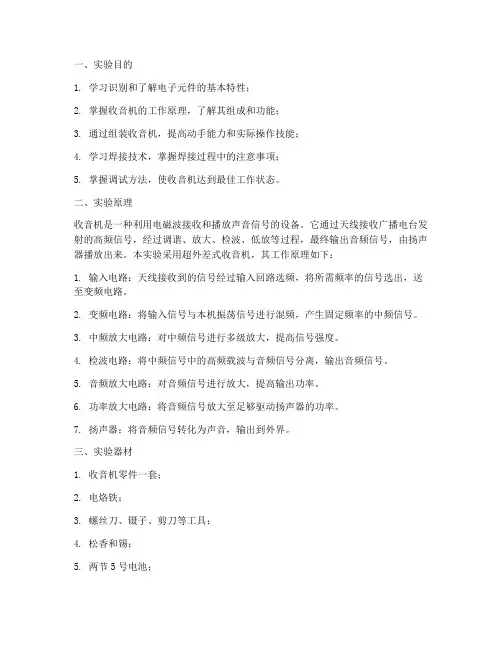

实训课程收音机实验报告
一、实验目的1. 学习识别和了解电子元件的基本特性；2. 掌握收音机的工作原理，了解其组成和功能；3. 通过组装收音机，提高动手能力和实际操作技能；4. 学习焊接技术，掌握焊接过程中的注意事项；5. 掌握调试方法，使收音机达到最佳工作状态。
二、实验原理收音机是一种利用电磁波接收和播放声音信号的设备。
它通过天线接收广播电台发射的高频信号，经过调谐、放大、检波、低放等过程，最终输出音频信号，由扬声器播放出来。
本实验采用超外差式收音机，其工作原理如下：1. 输入电路：天线接收到的信号经过输入回路选频，将所需频率的信号选出，送至变频电路。
2. 变频电路：将输入信号与本机振荡信号进行混频，产生固定频率的中频信号。
3. 中频放大电路：对中频信号进行多级放大，提高信号强度。
4. 检波电路：将中频信号中的高频载波与音频信号分离，输出音频信号。
5. 音频放大电路：对音频信号进行放大，提高输出功率。
6. 功率放大电路：将音频信号放大至足够驱动扬声器的功率。
7. 扬声器：将音频信号转化为声音，输出到外界。
三、实验器材1. 收音机零件一套；2. 电烙铁；3. 螺丝刀、镊子、剪刀等工具；4. 松香和锡；5. 两节5号电池；6. 示波器、万用表等测试仪器。
四、实验步骤1. 检查收音机零件是否齐全，并测试元器件是否损坏；2. 根据电路图组装收音机，注意焊接过程中避免短路、虚焊等现象；3. 组装完成后，进行初步调试，检查收音机是否能够正常接收信号；4. 使用示波器观察收音机各部分电路的波形，确保电路工作正常；5. 调整收音机各部分参数，使收音机达到最佳工作状态。
五、实验结果与分析1. 通过本次实验，我们成功组装了一台超外差式收音机，并掌握了其工作原理；2. 在组装过程中，我们学习了焊接技术，提高了动手能力和实际操作技能；3. 通过调试，使收音机达到较好的接收效果，能够正常接收广播电台的信号；4. 在实验过程中，我们发现了以下问题：a. 焊接过程中，部分元器件焊点不牢固，导致收音机接收效果不佳；b. 变频电路中的中频变压器谐振频率不稳定，影响收音机的接收效果；c. 检波电路中的二极管质量较差，导致收音机接收到的信号失真；5. 针对上述问题，我们提出了以下改进措施：a. 重新焊接元器件，确保焊点牢固；b. 调整中频变压器，使其谐振频率稳定；c. 更换质量较好的二极管，提高收音机的接收效果。
收音机实训报告格式（精选5篇）
收音机实训报告格式（精选5篇）第一篇：收音机实训报告格式(一)熟悉电路元件，掌握烙笔的使用方法老师发给我们每人一块电路板，这是别人上一届的学长们做好的电路摸板。
老师只是叫我们用烙笔把各种电路元件拆下来，通过拆的过程，使我们熟练掌握烙笔的使用方法，同时使我们熟悉电路元件的焊接过程。
(二)发收音机装配零件，检查和熟悉各种零件老师让我们多次熟悉收音机的电路图和熟悉电路元件，并调试元器件的好坏。
这一天的工作是相对轻松的，仅仅是熟悉电路图和学习使用常用电子仪器仪表，和识别检测常用的电子元件。
这一天最重要的就是常用电子元件的识别和检测。
我们常见的电子元件就是电阻、电容、二极管和三极管。
电阻上的色带是就是电阻的色环标记法，通过色环来表示电阻的大小，有效数字、倍率和允许误差。
现在见到的电阻的色环有四道和五道的，四道环的有效数字是前两道环所代表，而五道环是由前三道所代表。
接着识别电容器，电容用于交流耦合、滤波、隔断直流、交流旁路和组成振荡电路等，电容的标注分为直接标注和色标法。
通过学习，我明白了直接标注的电容是用数字直接表示电容量，不标单位。
标注1～4位整数时，其单位是pf，标注为小数时，其单位是μf。
也有用三位数字表示容量大小，默认单位是pf，前两位是有效数字，第三位是有效倍率（10m），当第三位是9时，则对有效数字乘以0.1。
而色标法则同电阻器的标注。
检测电容的方法是利用电容的充放电特性，一般用万用表电阻档测试电容的充放电现象，两只表笔触及被测电容的两条引线时，电容将被充电，表针偏转后返回，再将两表笔调换一次测量，表针将再次偏转并返回。
用相同的量程测不同的电容器时，表针偏转幅度越大说明容量越大。
测试过程中，万用表指针偏转表示充放电正常，指针能回到∞，说明电容没短路，可视为电容完好。
现在说明在模拟电路中常见的二极管，通常二极管有整流、检波、稳压、发光、发电、变容、和开关二极管等。
检测二极管我们利用的是二极管的正向导电性，正向导通反向截止，可以判断管子的好坏。

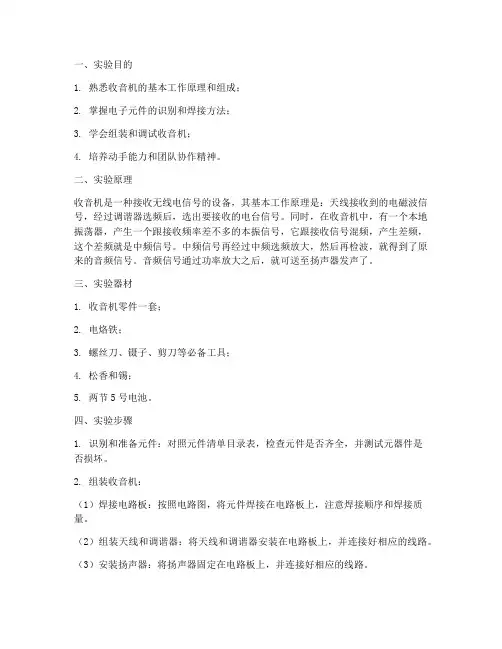

教学实训收音机实验报告
一、实验目的1. 熟悉收音机的基本工作原理和组成；2. 掌握电子元件的识别和焊接方法；3. 学会组装和调试收音机；4. 培养动手能力和团队协作精神。
二、实验原理收音机是一种接收无线电信号的设备，其基本工作原理是：天线接收到的电磁波信号，经过调谐器选频后，选出要接收的电台信号。
同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。
中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。
音频信号通过功率放大之后，就可送至扬声器发声了。
三、实验器材1. 收音机零件一套；2. 电烙铁；3. 螺丝刀、镊子、剪刀等必备工具；4. 松香和锡；5. 两节5号电池。
四、实验步骤1. 识别和准备元件：对照元件清单目录表，检查元件是否齐全，并测试元器件是否损坏。
2. 组装收音机：（1）焊接电路板：按照电路图，将元件焊接在电路板上，注意焊接顺序和焊接质量。
（2）组装天线和调谐器：将天线和调谐器安装在电路板上，并连接好相应的线路。
（3）安装扬声器：将扬声器固定在电路板上，并连接好相应的线路。
（4）安装电池和电源开关：将电池和电源开关安装在电路板上，并连接好相应的线路。
3. 调试收音机：（1）检查电路连接：确保电路连接正确，没有短路或断路现象。
（2）调整调谐器：调整调谐器，使收音机能够接收电台信号。
（3）调整中频放大器：调整中频放大器，使收音机音质清晰。
（4）调整音量：调整音量电位器，使收音机音量适中。
五、实验结果与分析1. 实验结果：经过组装和调试，收音机能够正常接收电台信号，音质清晰。
2. 分析：（1）在组装过程中，要注意焊接质量，避免短路或断路现象。
（2）在调试过程中，要仔细调整调谐器和中频放大器，使收音机音质最佳。
（3）通过本次实验，掌握了电子元件的识别和焊接方法，学会了组装和调试收音机。
六、实验总结1. 通过本次实验，掌握了收音机的基本工作原理和组成；2. 学会了电子元件的识别和焊接方法；3. 提高了动手能力和团队协作精神；4. 对无线电技术产生了浓厚兴趣。

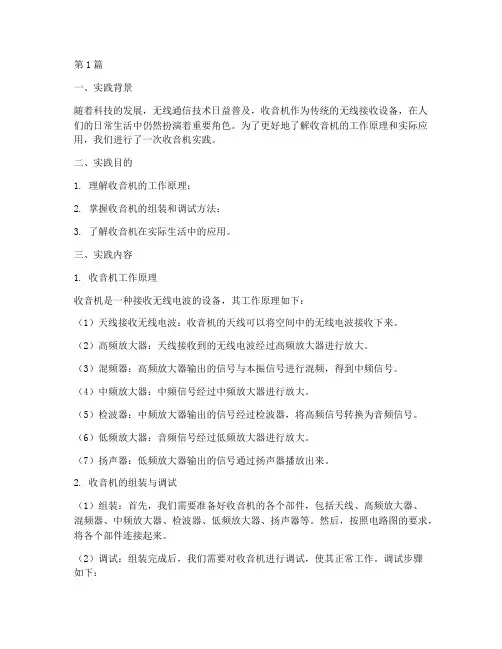

收音机实践报告(2篇)
第1篇一、实践背景随着科技的发展，无线通信技术日益普及，收音机作为传统的无线接收设备，在人们的日常生活中仍然扮演着重要角色。
为了更好地了解收音机的工作原理和实际应用，我们进行了一次收音机实践。
二、实践目的1. 理解收音机的工作原理；2. 掌握收音机的组装和调试方法；3. 了解收音机在实际生活中的应用。
三、实践内容1. 收音机工作原理收音机是一种接收无线电波的设备，其工作原理如下：（1）天线接收无线电波：收音机的天线可以将空间中的无线电波接收下来。
（2）高频放大器：天线接收到的无线电波经过高频放大器进行放大。
（3）混频器：高频放大器输出的信号与本振信号进行混频，得到中频信号。
（4）中频放大器：中频信号经过中频放大器进行放大。
（5）检波器：中频放大器输出的信号经过检波器，将高频信号转换为音频信号。
（6）低频放大器：音频信号经过低频放大器进行放大。
（7）扬声器：低频放大器输出的信号通过扬声器播放出来。
2. 收音机的组装与调试（1）组装：首先，我们需要准备好收音机的各个部件，包括天线、高频放大器、混频器、中频放大器、检波器、低频放大器、扬声器等。
然后，按照电路图的要求，将各个部件连接起来。
（2）调试：组装完成后，我们需要对收音机进行调试，使其正常工作。
调试步骤如下：①调整天线长度：根据接收信号的频率，调整天线长度，使其与接收信号的波长相匹配。
②调整本振频率：调整本振频率，使其与接收信号的频率接近。
③调整中频放大器增益：调整中频放大器增益，使中频信号得到适当的放大。
④调整低频放大器增益：调整低频放大器增益，使音频信号得到适当的放大。
3. 收音机在实际生活中的应用收音机在实际生活中有着广泛的应用，以下列举几个方面：（1）天气预报：收音机可以接收气象部门发布的天气预报，为人们的生活提供便利。
（2）交通广播：收音机可以接收交通广播，了解路况信息，为出行提供参考。
（3）新闻资讯：收音机可以接收新闻广播，了解国内外大事，增长知识。
收音机制作实验报告
一、实验目的1. 了解收音机的基本原理和构造。
2. 掌握收音机的组装方法。
3. 通过实验，提高动手能力和实践操作能力。
二、实验器材1. 无线电接收模块2. 音频放大模块3. 耳机4. 跳线5. 电源6. 音频接口7. 钳子、螺丝刀等工具三、实验原理收音机的基本原理是接收无线电波并将其转换为音频信号。
当无线电波经过天线时，会产生感应电流，然后通过调谐电路选择所需频率的信号，再通过解调电路将信号还原为音频信号，最后通过音频放大模块放大，由耳机输出。
四、实验步骤1. 组装天线（1）将天线模块插入电路板上的天线接口。
（2）使用钳子固定天线模块。
2. 组装调谐电路（1）将调谐电路模块插入电路板上的调谐接口。
（2）连接调谐电路模块与天线模块。
（3）调整调谐电路，使收音机能够接收所需的频率。
3. 组装解调电路（1）将解调电路模块插入电路板上的解调接口。
（2）连接解调电路模块与调谐电路模块。
（3）调整解调电路，使收音机能够还原音频信号。
4. 组装音频放大模块（1）将音频放大模块插入电路板上的音频接口。
（2）连接音频放大模块与解调电路模块。
（3）调整音频放大模块，使输出音量适中。
5. 组装耳机（1）将耳机插入音频放大模块的耳机接口。
（2）检查耳机是否正常工作。
6. 连接电源（1）将电源插入电路板上的电源接口。
（2）检查电源是否正常供电。
五、实验结果与分析1. 实验结果经过组装，收音机能够正常接收广播信号，并输出音频信号。
2. 实验分析（1）天线模块负责接收无线电波，调谐电路模块选择所需频率的信号，解调电路模块将信号还原为音频信号，音频放大模块放大音频信号，耳机输出音频信号。
（2）在组装过程中，需要注意各模块的连接顺序和方向，确保电路正常工作。
（3）在调整电路时，要仔细观察收音机的工作状态，以便找到最佳的工作频率和音量。
六、实验总结通过本次实验，我们了解了收音机的基本原理和构造，掌握了收音机的组装方法。
在实验过程中，我们提高了动手能力和实践操作能力。
收音机实习报告范文
一、实习目的通过本次收音机实习，使我对收音机的基本知识、电路原理、焊接技术以及故障诊断与排除等方面有更深入的了解。
同时，培养自己的动手能力、团队协作精神以及严谨的工作作风。
二、实习内容1. 收音机的基本知识（1）收音机的工作原理：收音机通过天线接收广播电台发射的电磁波信号，经过调谐器选出所需电台信号，通过变频级将高频信号转化为中频信号，再经过中频放大、检波、低放等过程，最终将音频信号输出至扬声器发声。
（2）收音机的组成：收音机主要由天线、调谐器、变频级、中频放大器、检波器、低放器、扬声器等部分组成。
2. 收音机的电路原理以某款调幅收音机为例，其电路原理如下：（1）天线接收到的电磁波信号经过输入回路选频，选出所需电台信号。
（2）本地振荡器产生一个与接收信号频率相差465kHz的振荡信号，与输入信号共同送入变频级进行混频，产生一个固定的中频信号。
（3）中频信号经过几级中频选频放大电路的放大后，加至检波级进行检波，解调出音频信号。
（4）音频信号经前置低放级电压放大、功率放大级放大后推动扬声器发声。
3. 焊接技术（1）焊接工具：电烙铁、螺丝刀、镊子、松香、焊锡等。
（2）焊接方法：焊接时，先预热电烙铁，待焊锡熔化后，将焊锡滴在焊接处，用烙铁头将焊锡均匀地涂在焊接处，然后迅速移开烙铁，使焊锡冷却凝固。
（3）焊接注意事项：焊接过程中，注意烙铁的温度，避免过高或过低；焊接时，焊锡应均匀分布，焊点应光亮美观；焊接过程中，避免损坏元器件。
4. 故障诊断与排除（1）故障现象：收音机无声音、声音小、声音失真等。
（2）故障原因：元器件损坏、电路连接不良、焊接不良等。
（3）排除方法：首先检查元器件是否损坏，如有损坏，更换新的元器件；其次检查电路连接是否良好，如有松动，重新焊接；最后检查焊接是否良好，如有问题，重新焊接。
三、实习总结1. 通过本次实习，我对收音机的基本知识、电路原理、焊接技术以及故障诊断与排除等方面有了更深入的了解。
收音机实训的实验报告
一、实验目的1. 掌握收音机的装配与调试技术。
2. 熟悉电子元器件的识别、检测与使用。
3. 提高动手能力和故障分析能力。
4. 了解收音机的工作原理和电路结构。
二、实验器材1. HX218集成电路AM/FM收音机套件2. 电烙铁、万用表、螺丝刀、镊子等工具3. 电源（DC 3V）三、实验原理收音机是一种接收无线电信号的设备，主要由天线、变频器、中频放大器、检波器、低频放大器和扬声器等部分组成。
实验所用的HX218集成电路AM/FM收音机采用超外差式电路，其工作原理如下：1. 天线接收到的无线电信号经过高频放大器放大后，进入变频器。
2. 变频器将高频信号转换为固定的中频信号（AM为455kHz，FM为10.7MHz）。
3. 中频信号经过中频放大器放大后，进入检波器。
4. 检波器将中频信号解调为音频信号。
5. 音频信号经过低频放大器放大后，推动扬声器发声。
四、实验步骤1. 元器件识别与测量（1）识别电路板上的元器件，包括电阻、电容、二极管、三极管、集成电路等。
（2）使用万用表测量元器件的阻值、电容值、二极管正向压降等参数。
2. 电路板组装与焊接（1）按照电路图，将元器件焊接在电路板上。
（2）注意焊接顺序和焊接质量，确保电路板连接可靠。
3. 收音机调试（1）连接电源，检查收音机是否能够正常开机。
（2）调整天线，接收AM和FM信号。
（3）调整中频放大器、检波器和低频放大器的增益，使收音机输出音质最佳。
4. 故障排除（1）检查电路板上的焊接点，确保连接可靠。
（2）使用万用表检测元器件参数，找出故障原因。
（3）根据故障原因，进行相应的修复。
五、实验结果与分析1. 成功组装并调试了一台HX218集成电路AM/FM收音机。
2. 掌握了电子元器件的识别、检测与使用方法。
3. 提高了动手能力和故障分析能力。
4. 深入了解了收音机的工作原理和电路结构。
六、实验总结本次收音机实训实验，使我对收音机的工作原理和电路结构有了更深入的了解。
收音机的实习报告集锦五篇
收音机的实习报告集锦五篇收音机的实习报告篇1写在前面：科学上有句名言：实践是检验真理的唯一基石。
作为一名理工科的学生，应当以锻炼熟练的实验动手能力及严谨的实验求真精神为重点，努力投入到实践生产中去。
而这次收音机实习，恰恰给了我们搭建起理论知识与实践活动间桥梁的机会，实乃弥足珍贵！我从小就很热爱科学，尤以物理为佳。
当还是孩童时便对“发明大王”爱迪生的成就惊叹不已，幻想自己将来也能成为一名杰出的工程师。
怀着对未来的美好憧憬，我尽了自己的全力去实现自己的目标。
其实，很多时候是迷茫，因为直觉总是告诉自己几乎不可能成为那种人的。
说来还真好像，长大了是一种心态，顾虑变多了；小孩时有点死心眼，显得很执拗，相信自己是特殊的，老天爷一定会眷顾着自己，不顾艰险便风雨兼程！也许是年少时的信念太过执着，因此现在每次面对现实而想过放弃自己的梦想时，一个稚嫩却坚定的声音总是在心底回响：我一定能够成功的！听从内心深沉的呼唤，我知道自己不能被暂时的困境所击倒。
唯有不断前进，才能将困难挫折抛在身后。
我发现很简单实在的一个道理，每次当我骑车平视前方的道路，总不免慨叹这条路犹如人生一样时而曲折。
当我接近前方的路再低下头来看看脚下的路途时，却恍然发现路其实一点不弯。
当我们远看时，路不是直的；但渐渐地，脚下的路就直了。
人生不何尝这样，当我们顿觉眼前迷茫时，只要不放弃前进的步伐，就能发现脚下是一条笔直的大道。
难怪爱因斯坦说，人生就像起单车，要想保持平衡，就得不断前进！幸福，靠自己争取；奋斗，是我不变的目标以此自勉！正文：大概在实习前一周我们便得到要制作收音机的通知，这次正好赶上校运动的举行，我们便有充足的时间去完成。
之前我从来没有接触过类似的实习，心里难免紧张。
幸好实习实行分组，有了队友的支援，我心里是又紧张又期待！在星期二，我们便得到了实验工具，我保管着我们这组的工具。
晚上我将工具拿出来看了看。
稍微熟悉了下实习器材。
第二天实习老师给我们讲解了生产中使用的流水生产线焊膏印刷。
收音机实习报告八篇
收音机实习报告八篇收音机实习报告篇11.了解收音机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理。
2.熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机。
3.了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养好良好的工作习惯，培养正确的劳动观与人生观，也培养团队意识和集体主义精神。
1.收音机原理把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级放大，再检波，低放。
这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。
由于中频频率较低又是固定的，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。
图中夏牌ZX-05型调频、调幅收音机电路原理图，印刷电路板及其它由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号（其频率总比输入回路选出的信号的频率高465kHz），共同送入变频级进行混频，产生一个固定的差频信号，即465kHz。
465kHz中频信号经过几级中频选频放大电路的放大后，加至检波级进行检波。
解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。
检波级输出的波动直流成分信号能反映输入的高频信号强弱，将它经自动增益控制电路后去控制中放级的增益。
这样可使高频信号强时中放级增益下降，从而使输出音量不随高频信号强弱变化而发生变化，也使中放级工作稳定、性能提高。
1．AM工作原理：中波广播信号520—1620KHZ，通过L3与CO—3组成的输入回路选择后，送到CXA1691BM集成电路（IC）10脚，与本振信号混频。
本振信号是有IC内电路5脚外接B1，C8，CO—4构成本振回路产生的。
混频后IC14脚输出各种组合信号，有B2与CF1组成455KHZ中频选频回路，将高频载波变为统一中频载波（455KHZ），然后从IC23脚输出，内经IC4脚外接音量电位器RV 控制，送入IC24脚进行音频放大和功率放大，再从IC27脚输出，C23耦合到喇叭上。
收音机_实验报告
一、实验目的1. 了解收音机的基本工作原理和构造。
2. 掌握收音机的调试方法。
3. 培养动手能力和实践技能。
二、实验原理收音机是一种利用电磁波接收广播信号的设备。
它主要由天线、振荡器、放大器、检波器、滤波器、扬声器等部分组成。
收音机的工作原理是：天线接收电磁波，振荡器产生与本振频率相同的电磁波，两个电磁波在放大器中进行混频，产生中频信号，检波器将中频信号中的音频信号检出，滤波器对音频信号进行滤波，最后通过扬声器将音频信号还原成声音。
三、实验器材1. 收音机一台2. 电源插座一个3. 音频信号发生器一台4. 信号线一根5. 示波器一台6. 万用表一台四、实验步骤1. 收音机天线连接将收音机的天线与音频信号发生器相连，确保连接牢固。
2. 收音机调试（1）调整收音机频率：将收音机调至与音频信号发生器频率相同的频道。
（2）调整收音机音量：调节收音机音量旋钮，使音量适中。
3. 测试收音机接收效果（1）开启音频信号发生器，输出一定频率的音频信号。
（2）观察收音机扬声器是否有声音输出，判断收音机接收效果。
4. 测试收音机中频信号（1）将收音机与示波器相连，将示波器探头放置在收音机的中频变压器上。
（2）开启音频信号发生器，输出一定频率的音频信号。
（3）观察示波器显示的中频信号波形，判断收音机中频信号是否正常。
5. 测试收音机检波效果（1）将收音机与示波器相连，将示波器探头放置在收音机的检波器输出端。
（2）开启音频信号发生器，输出一定频率的音频信号。
（3）观察示波器显示的音频信号波形，判断收音机检波效果。
五、实验结果与分析1. 收音机天线连接正常，能够接收音频信号。
2. 收音机调试成功，频率与音频信号发生器频率相同，音量适中。
3. 收音机接收效果良好，扬声器有声音输出。
4. 收音机中频信号正常，波形稳定。
5. 收音机检波效果良好，音频信号波形清晰。
六、实验结论通过本次实验，我们了解了收音机的基本工作原理和构造，掌握了收音机的调试方法，培养了动手能力和实践技能。
2023年有关收音机实习报告四篇
2023年有关收音机实习报告四篇收音机实习报告篇1一、实训目的1.了解收音机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理。
2.熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机。
3.了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养好良好的工作习惯，也培养团队意识和集体主义精神。
二、收音机工作原理收音机是把广播电台发射的无线电波中的音频信号取出来，加以放大，然后通过扬声器还原出声音。
具体讲：从天线(磁棒具有聚集电磁波磁场的能力，而天线线圈是绕在磁棒上)接收到的许多广播电台的高频信号，通过输入回路(为并联谐振回路，具有选频作用)选出其中所需要的电台信号送入变频级的基极。
同时，由本机振荡器产生高频等幅波信号，它的频率高于被选电台载波465KHz，也送于变频级的发射极，二者通过晶体管be结的非线性变换，将高频调幅波变换成载波为465KHz的中频调幅波信号。
在这个变换过程中，被改变的只是已调幅波载波的频率，而调幅波的振幅的变化规律(调制信号即声音)并未改变。
变换后的中频信号通过变频级集电极接的LC并联回路选出载波为465KHz 的中频调幅信号，被送到中频放大器，放大后，再送入检波器进行幅度检波，从而还原出音频信号，然后通过低频电压放大和功率放大，再去推动扬声器，还原出声音。
超外差式收音机是目前较普及的收音机三、实验材料电烙铁：外热式电烙铁，功率30W，烙铁头铜质，焊锡，螺丝刀，镊子，各种收音机零件。
四、焊接技巧与注意事项1准备施焊;左手拿焊丝，右手握烙铁，进入备焊状态。
要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。
2加热焊件;烙铁头靠在两焊件的连接处，加热整个焊件全体，时间大约为1～2秒钟。
对于在印制板上焊接元器件来说，要注意使烙铁头同时接触两个被焊接物。
3送入焊丝;焊件的焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件。
2024七管收音机实验报告
2024七管收音机实验报告一、实验目的本次实验的主要目的是了解七管收音机的工作原理，学习电子管收音机的构造、调试及工作过程。
通过亲手制作与调试，提高我们的动手能力和解决问题的能力，培养我们的创新意识。
二、实验原理七管收音机是一种采用七个电子管的超外差式收音机，它具有高灵敏度、低噪音、高保真度等特点。
收音机的工作原理主要基于电磁波的接收和转换，通过天线接收到的无线电信号，经过变频器将高频信号转换为中频信号，再经放大器放大信号，最后通过检波器解调出音频信号。
三、实验步骤准备材料：首先我们需要准备七管收音机的各种元件，包括电子管、电路板、电阻、电容、电感等。
安装：按照设计好的电路图，将各种元件安装到电路板上，确保安装正确，没有错位或漏装现象。
调试：在安装完成后，需要对收音机进行调试。
包括电源部分的检查、中频部分的调整、频率范围的调整等。
测试：在调试完成后，我们需要测试收音机的性能，包括灵敏度、选择性、保真度等方面的测试。
四、实验结果与分析通过实验，我们成功制作出了一台七管收音机，经过调试和测试，该收音机具有较好的性能表现。
在实验过程中，我们学习到了许多有关电子管收音机的知识，包括其工作原理、构造、调试方法等。
同时，我们也遇到了一些问题，比如元件损坏、调试困难等，但通过团队合作和反复尝试，最终都得到了解决。
对于实验结果的分析，我们发现七管收音机的性能表现与元件的质量和电路的设计都有很大的关系。
在实验过程中，我们深刻体会到了电子技术的魅力，同时也认识到了实践操作的重要性。
通过亲手制作和调试，我们不仅提高了自己的动手能力，还对理论知识有了更深入的理解。
五、实验总结与建议通过本次实验，我们深入了解了七管收音机的工作原理和制作过程，提高了自己的实践能力和问题解决能力。
在实验过程中，我们也发现了许多可以改进的地方，比如电路设计的优化、元件质量的提升等。
以下是几点建议：优化电路设计：在实验过程中，我们发现电路的设计对收音机的性能有很大的影响。
收音机实习实验报告
一、实验目的通过本次收音机实习实验，了解收音机的基本原理、组成结构以及工作过程，掌握收音机调试和故障排除的基本方法，提高动手实践能力和无线电电子知识水平。
二、实验原理收音机是一种接收无线电波并将其转换成声音信号的设备。
它主要由天线、调谐电路、放大电路、检波电路、滤波电路、功率放大电路和扬声器等组成。
收音机接收到的无线电波经过天线接收后，通过调谐电路选出特定频率的信号，再经过放大、检波、滤波等电路处理后，最终由扬声器输出声音。
三、实验仪器与材料1. 实验仪器：收音机套件、万用表、示波器、信号发生器、连接线等。
2. 实验材料：无。
四、实验步骤1. 组装收音机（1）根据收音机套件中的元件和电路板，按照电路图组装收音机。
（2）检查各元件焊接是否牢固，电路板连接是否正确。
2. 调试收音机（1）将收音机电源接通，调整天线长度，使收音机能够接收最强信号。
（2）调整调谐电路，使收音机能够接收特定频率的信号。
（3）调整放大电路，使收音机输出声音清晰。
3. 故障排除（1）观察收音机是否能够正常接收信号，若不能，检查天线、调谐电路等部分。
（2）若收音机接收信号正常，但声音不清，检查放大电路、滤波电路等部分。
（3）若收音机无声音输出，检查功率放大电路、扬声器等部分。
五、实验结果与分析1. 实验结果通过组装、调试和故障排除，成功制作出一台能够接收信号并输出声音的收音机。
2. 实验分析（1）在组装过程中，掌握了元件焊接、电路板连接等基本技能。
（2）在调试过程中，了解了调谐电路、放大电路、滤波电路等电路的工作原理，掌握了调试方法。
（3）在故障排除过程中，学会了分析故障原因、查找故障部位、修复故障的方法。
六、实验总结通过本次收音机实习实验，我对收音机的基本原理、组成结构以及工作过程有了更深入的了解，提高了动手实践能力和无线电电子知识水平。
在实验过程中，我学会了如何组装、调试和排除收音机故障，为今后从事相关领域的工作奠定了基础。
收音机实验的实训报告
一、实验目的1. 了解收音机的基本原理和组成，掌握收音机的调试与装配技术。
2. 提高识读电路图和印制电路板的能力，熟悉元器件的识别与检测。
3. 培养动手能力和团队协作精神，为今后从事相关领域工作打下基础。
二、实验原理收音机是一种接收无线电广播信号的设备，主要由天线、调谐器、变频器、中频放大器、检波器、低频放大器、扬声器等组成。
其基本原理是：天线接收到的无线电信号经过调谐器选频后，送入变频器进行变频，然后进入中频放大器进行放大，再经过检波器将高频信号转换为音频信号，最后由低频放大器放大并驱动扬声器发声。
三、实验器材1. 实验电路板一块2. 元器件清单（包括电阻、电容、二极管、三极管等）3. 万用表一个4. 电烙铁、焊锡丝、螺丝刀等工具5. 音频信号发生器一个6. 扬声器一个四、实验步骤1. 元器件识别与检测首先，仔细阅读电路图，了解各个元器件的功能和参数。
然后，根据元器件清单，用万用表检测元器件的质量，确保元器件符合要求。
2. 元器件焊接根据电路图，将元器件按照要求焊接在电路板上。
注意焊接过程中要注意焊接质量，避免虚焊、短路等问题。
3. 收音机调试（1）天线调试：将天线与电路板上的天线接口相连，调整天线长度，使收音机能够接收到较好的信号。
（2）调谐器调试：调整调谐器上的可变电容，使收音机能够接收不同频率的广播信号。
（3）变频器调试：调整变频器中的本振电容，使收音机能够接收到中频信号。
（4）中频放大器调试：调整中频放大器中的增益，使中频信号得到合适的放大。
（5）检波器调试：调整检波器中的二极管，使检波效果最佳。
（6）低频放大器调试：调整低频放大器中的增益，使音频信号得到合适的放大。
4. 收音机测试将音频信号发生器输出信号接入扬声器，观察收音机是否能接收到音频信号。
若能接收到，则说明收音机调试成功。
五、实验结果与分析通过本次实验，我们成功组装并调试了一台收音机。
在实验过程中，我们学会了元器件的识别与检测、焊接技术、调试方法等。
电工实训收音机实验报告
一、实验目的1. 了解收音机的基本工作原理和电路组成。
2. 掌握收音机的装配、调试和检修方法。
3. 培养动手能力和故障分析能力。
二、实验原理收音机是一种将无线电波转换为声音信号的电子设备。
其基本原理是：接收天线接收到的无线电波经过调谐电路选择特定频率的信号，然后通过变频电路将高频信号转换为固定频率的中频信号，再经过中放、检波、低放等电路处理，最终输出声音信号。
三、实验器材1. 收音机实验套件：包括电路板、元器件、电池等。
2. 万用表：用于测量电压、电流、电阻等。
3. 电烙铁：用于焊接元器件。
4. 焊锡丝：用于焊接元器件。
5. 螺丝刀、镊子、斜口钳等工具。
四、实验步骤1. 识读电路图：仔细阅读电路图，了解收音机的电路组成和元器件的作用。
2. 装配电路：按照电路图，将元器件焊接在电路板上，注意焊接顺序和焊接质量。
3. 调试电路：连接电池，使用万用表测量各个测试点的电压，调整元件参数，使电路正常工作。
4. 故障检修：若电路出现故障，分析故障原因，进行检修。
五、实验结果与分析1. 装配电路：按照电路图，将元器件焊接在电路板上。
焊接过程中，注意焊接顺序和焊接质量，确保电路板整洁、无虚焊。
2. 调试电路：连接电池，使用万用表测量各个测试点的电压。
根据电路图，调整元件参数，使电路正常工作。
3. 故障检修：在调试过程中，发现中放电路存在故障，导致信号无法正常放大。
经检查，发现中放管性能不良，更换中放管后，电路恢复正常工作。
六、实验总结1. 通过本次实验，了解了收音机的基本工作原理和电路组成。
2. 掌握了收音机的装配、调试和检修方法，提高了动手能力和故障分析能力。
3. 在实验过程中，学会了使用万用表测量电压、电流、电阻等，为今后学习电子技术打下了基础。
4. 了解了元器件的作用和焊接方法，为今后制作电子作品提供了实践经验。
5. 在实验过程中，遇到了故障，通过分析故障原因，成功解决了问题，提高了故障分析能力。
总之，本次实验收获颇丰，为今后学习电子技术奠定了基础。
收音机设计实验报告(3篇)
第1篇一、实验目的1. 理解收音机的基本工作原理和组成结构。
2. 学习电子元器件的识别、选用和测试方法。
3. 掌握焊接技术，实现收音机的组装。
4. 学习调试技巧，提高收音机的性能。
二、实验器材1. 电子元器件：晶体管、二极管、电容、电阻、电感等。
2. 工具：电烙铁、万用表、螺丝刀、镊子、剪刀等。
3. 电源：两节5号电池。
4. 电路板、焊锡、松香等辅助材料。
三、实验原理收音机是一种接收无线电广播信号的电子设备。
其基本原理是：通过天线接收广播电台发射的高频电磁波，经调谐电路选择所需频率，通过混频电路将高频信号变为固定的中频信号，再经中放电路放大，最后通过检波电路将中频信号还原为音频信号，由扬声器输出。
四、实验步骤1. 电路设计：根据收音机的工作原理，设计电路图，选择合适的电子元器件。
2. 元器件识别与测试：识别电路图中各个元器件的符号和参数，使用万用表测试元器件的性能，确保元器件完好。
3. 焊接：按照电路图，将元器件焊接在电路板上。
注意焊接顺序和焊接质量。
4. 组装：将焊接好的电路板安装在收音机的外壳中，连接天线、扬声器等部件。
5. 调试：调整电路参数，使收音机正常工作。
具体步骤如下：a. 调整调谐电路，使收音机能够接收广播电台信号。
b. 调整中放电路，使信号得到适当放大。
c. 调整检波电路，使音频信号得到还原。
d. 调整扬声器音量，使声音清晰。
五、实验结果与分析1. 实验成功组装了一台收音机，能够正常接收广播电台信号。
2. 在调试过程中，通过调整电路参数，使收音机的性能得到提高。
3. 实验过程中遇到了一些问题，如元器件损坏、焊接不良等，通过查找原因并解决，最终完成了实验。
六、实验总结1. 通过本次实验，掌握了收音机的基本工作原理和组成结构。
2. 学会了电子元器件的识别、选用和测试方法。
3. 提高了焊接技术，实现了收音机的组装。
4. 学会了调试技巧，提高了收音机的性能。
5. 在实验过程中，培养了解决问题的能力和严谨的工作态度。
收音机实习报告10篇
收音机实习报告10篇下面是本店铺整理的收音机实习报告10篇，以供借鉴。
收音机实习报告1一、目的意义。
熟悉手工焊锡的常用工具的使用及其维护与修理。
基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程，印制电路板设计的步骤和方法，手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物。
了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。
了解电子产品的焊接、调试与维修方法。
通过收音机的通电监测调试，了解一般电子产品的生产调试过程，初步学习调试电子产品的方法，培养检测能力及一丝不苟的科学作风。
二、原理。
天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。
同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。
中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。
音频信号通过功率放大之后，就可送至扬声器发声了。
天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率较外来高频信号高一个固定中频，我国中频标准规定为465KHZ）一起送入变频管内混合一一变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。
再经低放，功率放大后，推动扬声器发出声音。
三、安装调试。
1、检测。
（1）通电前的预备工作。
（2）自检，互检，使得焊接及印制板质量达到要求，特殊注意各电阻阻值是否与图纸相同，各三极管、二极管是否有极性焊错，位置装错以及电路板铜箔线条断线或短路，焊接时有无焊锡造成电路短路现象。
（3）接入电源前必须检查电源有无输出电压（3V）和引出线正负极是否准确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《高频电子线路》课程设计报告题目SD-105 七管半导体收音机学院（部）信息学院专业通信工程班级2011240401学生姓名张静学号33指导教师宋蓓蓓，利骏目录一、概括……………………………………页码二、收音机工作原理……………………………………页码三、各部分设计及原理分析……………………页码四、实验仿真及结果……………………………页码五、结论…………………………………………页码六、心得体会……………………………………页码七、参考文献……………………………………页码调幅半导体收音机原理及其调试一概述：收音机的发明人类自从发现能利用电波传递信息以来，就不断研究出不同的方法来增加通信的可靠性、通信的距离、设备的微形化、省电化、轻巧化等。
接收信息所用的接收机，俗称为收音机。
目前的无线电接收机不单只能收音，且还有可以接收影像的电视机、数字信息的电报机等。
随着广播技术的发展，收音机也在不断更新换代。
自1920年开发了无线电广播的半个多世纪中，收音机经历了电子管收音机、晶体管收音机、集成电路收音机的三代变化，功能日趋增多，质量日益提高。
20世纪80年代开始，收音机又朝着电路集成化、显示数字化、声音立体化、功能电脑化、结构小型化等方向发展。
1947年、美国贝尔实验室发明了世界上第一个晶体管，从此以后．开始了收音机的晶体管时代．并且逐步结束了以矿石收音机、电子管收音机为代表的收音机的初级阶段。
调幅收音机：由输入回路、本振回路、混频电路、检波电路、自动增益控制电路（AGC）及音频功率放大电路组成输入回路由天线线圈和可变电容构成，本振回路由本振线圈和可变电容构成，本振信号经内部混频器，与输入信号相混合。
混频信号经中周和455kHz陶瓷滤波器构成的中频选择回路得到中频信号。
至此，电台的信号就变成了以中频455kHz为载波的调幅波。
中频信号进行中频放大，再经过检波得到音频信号，经功率放大输出，耦合到扬声器，还原为声音。
其中，中放电路增益受AGC自动控制增益控制，以保持在电台信号不同时，自动调节增益，获得一致的收听效果。
.二总体方案收音机的基本工作原理图1 超外差式收音机组成超外差式收音机是目前较普及的收音机，其方框图如图1所示：它是由天线、输入回路、本机振荡器、变频器、中频放大器、检波器、低频电压放大器、功率放大器等部分组成。
天线：接收许多广播电台的高频信号，天线线圈是绕在磁棒上（磁棒具有聚集电磁波磁场的能力）。
输入回路：选出其中所需要的电台信号送入变频级的基极，同时，由本机振荡器产生高频等幅波信号。
本机振荡器：提供本机振荡器信号。
变频器：将天线回路的高频调幅信号变成频率固定的中频调幅信号。
中频放大器：对中频信号进行放大。
检波器：对信号进行幅度检波，从而还原出音频信号。
低频电压放大器：对信号进行电压放大。
功率放大器：对功率进行放大。
三各部分设计及原理分析1输入从天线到收音机第一级放大器之间的电路称为输入电路，它的作用是从天线感应到的各种信息中把需要的信号选择出来，并传送到下一级电路，同时把其它不需要的信号有效的进行抑制。
在收音机输入时,使用串联谐振电路，如图（二）2变频器（混频器）功能的电路称为变频器（或混频器），如图（三）混频电路图（三）本机振荡和混频合起来称为变频电路。
变频电路是以VT1为中心，它的作用是把从输入回路送来的调幅信号和本机振荡器产生的等幅信号一起送到变频级，经过变频级产生一个新的频率，这一新的频率恰好是输入信号频率和本振信号频率的差值，称为差频。
例如，输入信号的频率是535kHz，本振频率是1000kHz ，那么它们的差频就是1000 kHz －535 kHz ＝465kHz；当输入信号是1605kHz时，本机振荡频率也跟着升高，变成2070kHz。
也就是说，在超外差式收音机中，本机振荡的频率始终要比输入信号的频率高一个465kHz。
这个在变频过程中新产生的差频比原来输入信号的频率要低，比音频却要高得多，因此我们把它叫做中频。
3本振高频振荡电路广泛地应用在电子系统及设备中。
当今随着通信的飞速发展，对本振性能的要求也越来越高。
有关振荡器的理论、设计和技术在近年来也得到了不断的发展。
在射频接收电路中，本地振荡信号源（高频振荡器）一般采用正弦波振荡器，如图（4），对振荡器提出的主要指标为振荡频率和振荡幅度的精确性与稳定性。
正弦波振荡电路主要包括LC振荡电路和RC振荡电路。
在要求本地振荡信号频率精度较高的应用中，晶体振荡器频率稳定度比陶瓷振荡电路要高，可以超过10 -5数量级。
图（4）但由于受晶体晶片本身的局限，在几百kHz频段时的昌振体积就很大，不适用于小型化的无线寻呼接收机。
由于SCA无线数据传输信息是经过两次不同的调制（FSK调制和FM调制）后，与调频广播台其它信息一起，由调频电台发射天线发射到空间的，所以FM-SCA无线数据传输接收终端在接收到主载波的复合信号后，需经过两次解调才能还原出原来的数据信息，即：首先，通过天线接收且高频放大后，经第一次混频、第一中频滤波、第一次解调输出SCA信号，此信号是FSK信号。
然后，必须再进行一次解调才能还原出FM-SCA信息，即经第二次混频、第二中频滤波、第二次解调、低通滤波，最后得到数字信号。
所以二本振电路在FM-SCA射频接收电路中占有很重要的地位。
然而，在SCA射频接收电路中图（5），根据超外差接收原理，其二本振听频率为522kHZ（67kHz+455kHz）。
由于该频段内石英晶体的体积很大，不利于实现SCA射频接收的小型化，因此，二本振电路采用了陶瓷振子振荡电路电路图二阶本振电路图（5）本振就是LC振荡器.用在超外差接收机中.超外差接收机中有一个振荡器叫本机振荡器.它产生的高频电磁波与所接收的高频信号混合而产生一个差频,这个差频就是中频.如要接收的信号是900KHZ.本振频率是1365KHZ.两频率混合后就可以产生一个465KHZ或者2200KHZ的差频.接收机中用LC电路选择465KHZ作为中频信号.因为本振频率比外来信号高465KHZ所以叫超外差.对本振的要求：1,对振荡频率的选取有要求;要求振荡器的振荡频率和幅度精度高,稳定性好; 2,有锁相环,数字分频、数字鉴相器等电路，保证极高的稳定度,否则会产生本振频率漂移; 3,都有锁相环电路来保证本振频率的稳定度; 4,一般采用稳定性好的晶体振荡器 5,振荡频率高,易起振,振频稳,振幅高,振荡特性好; 6,本振电路多采用体积小、可靠性高的单片大规模集成数字频率合成器, 7，电源可数模分开供电，接地及屏蔽良好,本振输出端有带通滤波器，使本振输出杂波小。
4 中放AGC为自动增益控制,它的作用是当信号源较强时,使其增益自动降低;当信号较弱时,又使其增益自动增高,从而保证了强弱信号的均匀性，有时需测AGC电路如图（6）。
AGC测试框图图（6）第一中放加AGC控制,保证整级增益和稳定性. 第二中放保证选择性. 第三中放保证带宽. 音频信号是（Audio）带有语音、音乐和音效的有规律的声波的频率、幅度变化信息载体。
根据声波的特征，可把音频信息分类为规则音频和不规则声音。
其中规则音频又可以分为语音、音乐和音效。
规则音频是一种连续变化的模拟信号，可用一条连续的曲线来表示，称为声波。
声音的三个要素是音调、音强和音色。
声波或正弦波有三个重要参数：频率ω0、幅度A n 和相位ψn ，这也就决定了音频信号的特征。
5 检波检波，就像带通滤波器一样的性质，靠外围元件的配合，吸收所在性能范围之内波长的频率，其它信号被隔离。
检波（也称解调）二极管的作用是利用其单向导电性将高频或中频无线电信号中的低频信号或音频信号取出来，广泛应用于半导体收音机、收录机、电视机及通信等设备的小信号电路中，其工作频率较高，处理信号幅度较弱。
常用的国产检波二极管有2AP系列锗玻璃封装二极管。
常用的进口检波二极管有1N34/A、1N60等。
检波过程也是一个频率变换过程，也要使用非线性元器件。
常用的有二极管和三极管。
另外为了取出低频有用信号，还必须使用滤波器滤除高频分量，所以检波电路通常包含非线性元器件和滤波器两部分。
检波由无线电台发射出的是经过调制的载有信号的电磁波，在调谐电路中因电谐振而产生的也是经过调制的高频振荡电流．这种电流通过收音机的耳机或扬声器，并不能使它们振动而发声．下面介绍收音机中对调幅波的检波，低通滤波器如图（8）低通滤波器容许低频信号通过, 但减弱(或减少)频率高于截止频率的信号的通过。
对于不同滤波器而言,每个频率的信号的减弱程度不同。
当使用在音频应用时,它有时被称为高频剪切滤波器, 或高音消除滤波器。
低通滤波器概念有许多不同的形式，其中包括电子线路（如音频设备中使用的hiss 滤波器、平滑数据的数字算法、音障、图像模糊等等。
低通滤波器在信号处理中的作用等同于其它领域如金融领域中移动平均数所起的作用；这两个工具都通过剔除短期波动、保留长期发展趋势提供了信号的平滑形式。
滤波器能在频率的两个边缘处产生滚降。
它在频率的上端或下端处以外能陡峭地加以滤除（衰减）。
三种类型的滤波器：低通高通和带通滤波器。
低通滤波器图图（8）6 音频功放理想的音频功率放大器，如图（9），真实的音频功率放大器的输出音频信号总会有一点失真，并且叠加了噪声（在正弦波上叠加了高频杂波）。
这种失真是较小的，从波形图中也难看出来，只有用失真仪才能测出。
波形的失真是由于在正弦波上加了多种高次谐波造成的（如3次谐波、5次谐波等）所以称为总谐波失真。
理想的音频功率放大器没有谐波失真及噪声，所以THD+N=0%。
实际的音频功率放大器有各种谐波造成的失真及由器件内或外部造成的噪声，它有一定的THD+N的值。
电容器在电力系统中是提高功率因数的重要器件；在电子电路中是获得振荡、滤波、相移、旁路、耦合等作用的主要元件。
一、电解电容在电路中的作用 1，滤波作用，在电源电路中，整流电路将交流变成脉动的直流，而在整流电路之后接入一个较大容量的电解电容，利用其充放电特性，使整流后的脉动直流电压变成相对比较稳定的直流电压。
在实际中，为了防止电路各部分供电电压因负载变化而产生变化，所以在电源的输出端及负载的电源输入端一般接有数十至数百微法的电解电容．由于大容量的电解电容一般具有一定的电感，对高频及脉冲干扰信号不能有效地滤除，故在其两端并联了一只容量为0.001--0.lpF的电容，以滤除高频及脉冲干扰． 2，耦合作用：在低频信号的传递与放大过程中，为防止前后两级电路的静态工作点相互影响，常采用电容藕合．为了防止信号中韵低频分量损失过大，一般总采用容量较大的电解电容。
四实验仿真及结果1，（1）变频电路的仿真图（2）输出结果2，低频电压-功率放大电路（1）电路的仿真图（2）输出结果3，中放-检波电路仿真图（2）输出结果五、总结通过这次课程设计，我才明白学习是一个长期积累的过程，在以后的工作、生活中都应该不断的学习，努力提高自己知识和综合素质。
