冷轧常见缺陷

冷轧缺陷

冷轧常见缺陷

冷轧带钢得质量指标中，带钢得尺寸偏差、板形以及表面粗糙度等要求就是很主要得项目，消除产品在这些方面得缺陷就是冷轧生产中质量提高得关键之一。

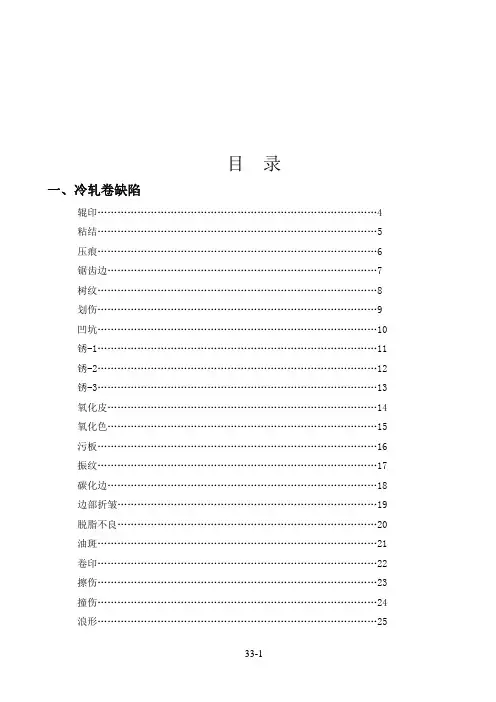

一、表面缺陷

大多就是由于热轧带钢坯质量不高，酸洗不良或冷轧轧辊表面有缺陷，冷轧时得工作环境不佳以及操作上得不注意等原因造成得。鉴于表面缺陷所导致得废品比重很大，特别就是要求高得产品，表面缺陷必需严加控制。常见得表面缺陷有：

(1) 结疤带钢表面呈“舌状”或“鳞状”得金属薄片，外形近似一个闭合得曲线。结疤一般有两种，一就是嵌在表面上不易脱落，另一就是粘合到表面上易脱落。

产生原因就是：由于轧制过程中带钢内部靠近表面层分布得细气泡及夹杂层在轧制中破裂变成结疤，钢锭由于浇注条件不同而产生得结疤；重皮也就是轧制带钢表面产生结疤得主要原因，此外在剧烈磨损了得轧辊或有缺陷(如砂眼)得轧辊上热轧，均能使带钢出现结疤；如果所轧带钢得表面上形成局部凸点等，则在轧制时由于受辗压而产生结疤状得细小凸瘤。

(2) 气泡带钢表面上分布有无规则且大小不同得圆形凸包。沿凸包切断后，在大多数情况下均成分层状露出。

产生原因：钢锭凝固时气体析出形成气泡，或酸洗时带钢内部孔隙进入氢原子形成气泡。

(3) 分层带钢截面上有局部得，明显得金属结构分离层。

产生原因：钢质不良，带钢中存在非金属夹杂，主要就是三氧化二铅与二氧化矽，另外，坯料有缩孔残余或严重得疏松等也能形成分层，从而使酸洗得带钢在有分层得地方形成突起与气泡出露。

(4)裂纹带钢表面完整性比较严重得破裂，它就是以纵向、横向或一定角度得形式出现得裂缝。

产生原因：轧制前带钢不均匀加热或过热，轧制时带钢不均匀延伸，或带钢表面有缺陷清除不彻底，以及带钢上有非金属夹杂及皮下气泡，另外，冷轧时不正确地调整轧辊与不正确得设计辊型，同样会产生裂纹，再有，用落槽得轧辊轧制带钢，张力太大，化学成分不合适等也可能会出现裂纹。

(4) 表面夹杂带钢表面上具有轧制方向上伸长得红棕色，淡黄色，灰白色得点状，条状与块状得非金属夹杂物。

产生原因：热轧时坯料在加热过程中，炉渣或耐火材料碎块粒附在坯料上，以及冶炼时造渣不好或盛钢桶不净所致。

(1) 麻点带钢表面缺陷中较常见得一种缺陷，其表面存在细小凹坑群与局部得粗糙面。一般其形状不规则，面积也小，但数量多。

产生原因：热轧时压入了氧化铁皮，酸洗未净，又经冷轧造成，或冷轧时粘在轧辊上得氧化铁皮压入带钢表面。轧辊磨损严重同样可造成带钢得麻面。冷轧时，带钢表面不干净及粘有杂质或杂质压入带钢表面后脱落，也会造成带钢得麻点。除此以外，带钢得严重锈蚀及酸洗过度都可成形麻点。

(2) 凹坑带钢表面存在得凹面，一般数量少，面积大。

产生原因；轧制时辊面上缺陷或异物(硬杂质)与氧化铁皮被轧入带钢表面脱

落后成凹坑。凹坑一般只有在带钢一面，另一面则显凸起。

(3) 金属碎末轧入带钢表面粘附着金属碎末，无规则，有大有小，有块状、也有条状，压入深度亦有深浅之别。

产生原因：轧辊表面不干净或金属碎末(如铁屑、钢丝等)落于带钢表面轧入，金属碎末轧入一般也只存在表面，有时可用小刀清除掉，甚至将带钢轻轻弯曲就可掉落。

(4) 辊印带钢表面呈凸起或凹陷得印痕，但没有明显得凸凹感觉，印痕部位较亮。

产生原因，轧辊表面硬度不够，金属碎末等硬质杂物粘在轧辊上所至。另外，带钢强度高，操作不慎及轧辊表面剥落会产生辊印，这种辊印大都就是有规则分布得。因此，如遇规则性分布，周期出现，则大致可以判定。若轧辊粘有硬质杂物，可立即清除，若因轧辊辊面过软形成，须立即换辊。

(10)压痕带钢表面呈形状不同得，大小不一得凹陷，压痕一般呈断续性出现，没有周期性。

产生原因：带钢表面或轧辊表面粘附了其它材料得微粒，轧后脱落所致。压痕与辊印得区别在于辊印由轧辊得损伤造成。

(11)划痕带钢表面呈直而细得沟痕，一般就是沿轧制方向，连续或断续地分布于带钢得全长或局部，划痕通常可以摸到。

产生原因：轧机得导卫装置安装不正确，或导板等粗糙不平，有凸起得锐边。另外，在轧制、卷取中，带钢与异物摩擦也可引起划痕。

(12)擦伤带钢表面呈直线或曲线状轻微得擦痕，其深度很浅，线条较短。

产生原因：轧制或卷取等过程中与异物摩擦所致。

(13)油渍带钢表面留有不规则得油垃圾。

产生原因；所采用得工艺润滑剂不洁

(14)锈斑带钢表面呈现黄色或棕色得斑点。

产生原因：轧制后得带钢受潮湿或溅上水、酸、碱、盐等形成局部斑点。

二、板形缺陷

主要就是由于轧制时得操作不良及辊型设计不合理所致，另外，带钢本身质量欠佳，酸洗、热处理等不当都会产生板形缺陷，常见得板形缺陷有：

(1) 镰刀弯带钢得长度方向在水平面内向一侧边弯曲。

产生原因：带钢两边压下量不均；带钢两边厚度差太大或硬度不均，轧辊安装不正确(上、下辊得中心线不平行或交叉)；润滑剂分布不均匀；带钢酸洗不均；轧辊两边热膨胀温度差太大，轧辊两边得磨损不一样以及张力与轧制线得中心线不正等。

(2) 波浪弓形带钢沿轧制方向得水平面呈起伏不平得波浪形弯曲，且突起(波峰)与凹下(波谷)交替有规律得分布在带钢得全长或局部。

产生原因：辊型凸度过大或压下量过小；辊面热膨胀太大，张力太小，工艺润滑不当等。

解决方法：采取冷却液冷却辊面，增大张力及增大压下量，或合理使用润滑剂(对薄带钢尤为有效)。如上述效果不大，则说明辊型不合适或“落槽”严重而应予换辊。

(3) 浪皱翘起沿轧制方向在带钢得一侧或两侧出现起伏不平得弯曲，形状似海带状，浪皱出现在带钢一侧称为单边浪皱，出现在两侧称为双边浪皱，出现在中间部分称为中间浪皱。

单边浪皱产生得原因：主要就是两边压下不均或辊身两端冷却不好，或轧辊有锥度及润滑不均，坯料厚度不均。防止与消除方法，控制坯料厚度，调整两边压下与润滑，保持辊身两端得冷却与润滑一致。

双边浪皱产生得原因：主要就是辊型凸度过小或无凸度，或辊型中间磨损严重呈凹型，以及两辊颈润滑不良与辊身两端冷却不好等。防止与消除方法：增大轧辊凸度值，及时调换磨损得轧辊，保持两辊颈润滑良好与辊身两端冷却良好。

中间浪皱产生得原因：主要就是辊型凸度过大，或压下量过小，以及张力太小。防止方法：采用合理得辊型凸度，适当增加张力。

(4) 瓢曲带钢沿横向发生弧形弯曲，

产生原因：主要就是压下量过小或辊型凸度过大，而使带钢在横方向产生不均匀变形，或带钢中部与边部冷却条件不一致，以及坯料得厚度或硬度不均匀。

三、力学性能缺陷

主要就是轧制工艺或热处理工艺得不正确所致，力学性能缺陷主要为以下几个方面：

(1)冷硬状态带钢得抗拉强度过高而延伸不足产生原因就是总压下率过高，如总压下率正确，则可能精轧前得退火不完全，使精轧前加工硬化未被除尽，或中间冷轧未按工艺进行，退火工艺不正确，以至影响退火不够完全。

(2)冷硬状态得抗拉强度过低而延伸超标产生原因就是总压下率不足，使加工硬化程度未达到工艺要求。另外，退火工艺不正确也会造成冷轧后抗拉程度过低延伸超标。

(3)抗拉强度过低，延伸不足产生原因就是带钢本身材质不好，或热轧终了温度不正确、退火不正确所致。
