SGB型干式变压器与SCB型干式变压器之比较

干式变压器与油浸式变压器各有何优缺点？

干式变压器与油浸式变压器各有何优缺点提起干式变压器与油浸式变压器，想必大部分电气人员都再熟悉不过了，但是如果说到干式变压器与油浸式变压器的区别及各自的优缺点，可能不少电气人员都是只知其一就不知其二的。

众所周知干式变压器与油变相比较，大多数是首选干式的，因初期造价差别不大，干式变压器放在配电室直接用母线连接至和低压进线柜，油变要专门设计变压器室，还要用低压封闭母线或密集母线连接至低压进线柜，长度至少五六米以上，干变母线因柜子相邻母线很短。

后期维护油变相比较维护量较大，如选用油变，较大容量的建议采用有油枕变压器，无油枕的容易漏油。

那么干式变压器与油浸式变压器各自具体有哪些优缺点呢？下面本文简明扼要地给大家讲一讲，看完文章，希望能给广大电气电气人员加深对干式变压器与油浸式变压器的了解。

01干式变压器的定义、规格、技术参数及运行环境要求(1)干式变压器的概述千式变压器是指铁芯和绕组不浸渍在绝缘油中的变压器。

干式变压器冷却方式有自然空气冷却(AN)与强迫空气冷却(PF)两种。

干式变压器结构类型有固定绝缘包封(SCB型)和不包封绕组结构两种。

从高低压绕组的相对位置看有同心与交迭式两种。

同心式结构简单，制造方便，大部分干式变压器采用这种结构。

交迭式主要用于特种变压器制造。

(2)干式变压器的规格以SCB-11-1250kVA/10KV/0.4kV千式变压器为例，来解释干式变压器型号的意义:在上面型号规格中，S表示三相电力变压器，C 表示变压器绕组为树脂浇成型固体，在C字母位置上G表示绕组外绝缘介质为空气，B为泊式绕组，在B的位置上R表示缠绕式绕组，11是系列号，1250kVA 为变压器额定容量，10kV为变压器一次侧额定电压，0.4kv为变压器二次侧额定电压。

(3)干式变压器技数①频率50Hz②空载电琉，要求少于4%③低压耐压强度:2kV/min无击穿④绝缘电阻低压侧不少于2MΩ⑤绕组连接方式:/Y/yn0，与D/yn0⑥线圈允许温升100K⑦散热方式:自然风冷或温控风冷⑧噪声系数小于30dB各种容量千式变压器(SCB型)损耗参数如表1所示。

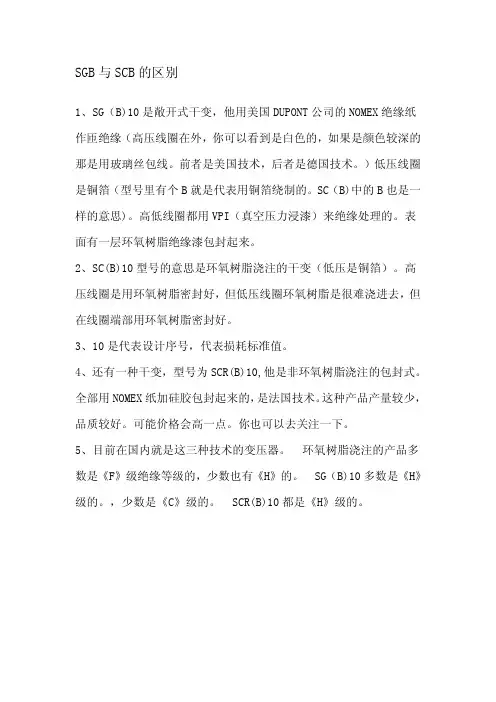

SGB与SCB的区别(10kV变压器)

SGB与SCB的区别
1、SG（B)10是敞开式干变，他用美国DUPONT公司的NOMEX绝缘纸作匝绝缘（高压线圈在外，你可以看到是白色的，如果是颜色较深的那是用玻璃丝包线。

前者是美国技术，后者是德国技术。

）低压线圈是铜箔（型号里有个B就是代表用铜箔绕制的。

SC（B)中的B也是一样的意思)。

高低线圈都用VPI（真空压力浸漆）来绝缘处理的。

表面有一层环氧树脂绝缘漆包封起来。

2、SC(B)10型号的意思是环氧树脂浇注的干变（低压是铜箔）。

高压线圈是用环氧树脂密封好，但低压线圈环氧树脂是很难浇进去，但在线圈端部用环氧树脂密封好。

3、10是代表设计序号，代表损耗标准值。

4、还有一种干变，型号为SCR(B)10,他是非环氧树脂浇注的包封式。

全部用NOMEX纸加硅胶包封起来的，是法国技术。

这种产品产量较少，品质较好。

可能价格会高一点。

你也可以去关注一下。

5、目前在国内就是这三种技术的变压器。

环氧树脂浇注的产品多数是《F》级绝缘等级的，少数也有《H》的。

SG（B)10多数是《H》级的。

，少数是《C》级的。

SCR(B)10都是《H》级的。

干式变压器型号说明

干式变压器型号说明从绝缘介质分：SCB系列环氧树脂浇注干式变压器，绝缘材料为环氧树脂；SGB系列H级绝缘非包封干式变压器，绝缘材料为诺麦克纸杜邦漆从铁芯材质分：硅钢片铁芯干式变压器SCB、SGB系列；非晶合金铁芯系列干式变压器：SCBH、SGB系列从节能序列分：SCB9 SCB10 SCB11 SCB13 SCBH15 ，SGB9 SGB10 SGB11 SGB13 SGBH15系列等下面对干式变压器型号进行一下说明并解释干式变压器产品型号其它的字母排列挨次及涵义；干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路。

机械设备等变压器，在电力系统中，一般汽机变压器、锅炉变压器、除灰变压器、除尘变压器、脱硫变压器等都是干式变压器，变比为6000V/400V和10KV/400V，用于带额定电压380V的负载。

简洁的说干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。

相对于油式变压器,干式变压器因没有油，也就没有火灾、爆炸、污染等问题，故电气规范、规程等均不要求干式变压器置于单独房间内。

特殊是新的系列，损耗和噪声降到了新的水平，更为变压器与低压屏置于同一配电室内制造了条件。

干式变压器产品型号其它的字母排列挨次及涵义：例如，（ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ）:Ｓ的意思表示此变压器为三相变压器，假如Ｓ换成Ｄ则表示此变压器为单相。

Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。

Ｂ的意思是箔式绕组，假如是Ｒ则表示为缠绕式绕组，假如是Ｌ则表示为铝绕组，假如是Ｚ则表示为有载调压（铜不标）。

１０的意示是设计序号，也叫技术序号。

１０００ＫＶＡ则表示此台变压器的额定容量（１０００千伏安）。

１０ＫＶ的意思是一次额定电压，０．４ＫＶ意思是二次额定电压。

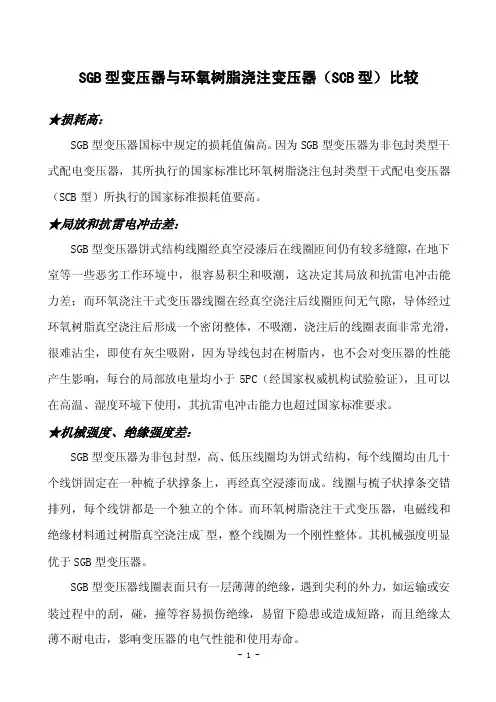

SG型与SCB比较

SGB型变压器与环氧树脂浇注变压器（SCB型）比较★损耗高：SGB型变压器国标中规定的损耗值偏高。

因为SGB型变压器为非包封类型干式配电变压器，其所执行的国家标准比环氧树脂浇注包封类型干式配电变压器（SCB型）所执行的国家标准损耗值要高。

★局放和抗雷电冲击差：SGB型变压器饼式结构线圈经真空浸漆后在线圈匝间仍有较多缝隙，在地下室等一些恶劣工作环境中，很容易积尘和吸潮，这决定其局放和抗雷电冲击能力差；而环氧浇注干式变压器线圈在经真空浇注后线圈匝间无气隙，导体经过环氧树脂真空浇注后形成一个密闭整体，不吸潮，浇注后的线圈表面非常光滑，很难沾尘，即使有灰尘吸附，因为导线包封在树脂内，也不会对变压器的性能产生影响，每台的局部放电量均小于5PC（经国家权威机构试验验证），且可以在高温、湿度环境下使用，其抗雷电冲击能力也超过国家标准要求。

★机械强度、绝缘强度差：SGB型变压器为非包封型，高、低压线圈均为饼式结构，每个线圈均由几十个线饼固定在一种梳子状撑条上，再经真空浸漆而成。

线圈与梳子状撑条交错排列，每个线饼都是一个独立的个体。

而环氧树脂浇注干式变压器，电磁线和绝缘材料通过树脂真空浇注成`型，整个线圈为一个刚性整体。

其机械强度明显优于SGB型变压器。

SGB型变压器线圈表面只有一层薄薄的绝缘，遇到尖利的外力，如运输或安装过程中的刮，碰，撞等容易损伤绝缘，易留下隐患或造成短路，而且绝缘太薄不耐电击，影响变压器的电气性能和使用寿命。

★噪声、空载损耗及空载电流大：铁芯是变压器的核心部分之一，铁芯制造工艺的好坏，直接影响变压器的损耗和噪音，我厂生产的铁芯具有显著的空载损耗低、空载电流低、噪音低的优势，我们是采取以下措施降低损耗和噪音及空载电流的。

1)我们采用了日本进口Hi-B型优质高导磁冷轧晶粒取向硅钢片，每片表面均有防腐绝缘涂层履盖；这种型式的硅钢片属国际最好的材料。

2)使用德国GEORG公司的国际最先进全自动硅钢片剪切线，采用计算机程序控制，剪切精度高，毛刺小，具有多头放料、自动叠码、自动柱状收料和步进叠功能，有效地减少了切片的振动次数，保证了硅钢片完好的晶粒取向结构。

SGB型干式变压器与SCB型干式变压器之比较

S G B型干式变压器与S C B型干式变压器之比较Document number：PBGCG-0857-BTDO-0089-PTT1998SGB10型干式变压器与SCB10型干式变压器之比较变压器的寿命指变压器的绝缘系统因为受热老化而失去其绝缘性能而经历的时间。

按照干式变压器绝缘材料的耐热等级可有如下划分：温度等级——B级（130℃）、F级（155℃）、H级（180℃）、C级（220℃）。

①B级绝缘产品属于早期制造的产品，性能指标差，无法满足现代化供电的要求。

②F级产品相对性能较好，易于实现产业化，其主要代表为F级薄绝缘环氧气树脂真空浇注型产品。

我国在八十年代末、九十年代初大量引进这种生产技术，因此目前国内使用的大多是这类干式变压器。

③H级绝缘的产品在国内为九十年代的新技术，处于世界领先水平，目前在美国等发达国家广泛应用，在美国这类产品约占干变市场的70%。

虽然国内起步较晚，但其有突出的可靠性、安全性、经济性、环保性，已广泛引起重视，率先应用在许多重要场合，如：天安门广场、中央办公厅中南海秘书局、中国科学院、北京钓鱼台国宾馆等。

SGB10型敞开通风干式变压器与SCB10型环氧浇注干式变压器相比具备如下特点：1. H级绝缘： SGB10型敞开通风干式变压器绝缘耐热等级可达H 级或更高的C级。

环氧浇注干式变压器（SCB10型）为F级。

即在正常的工作条件下SGB10型比SCB10型有更长的使用寿命，以及在输出负荷短路等极限条件下，具有更强的抗毁自逾能力；2. 安全：SGB10型干式变压器为当今最高安全性的干式变压器。

所有绝缘材料阻燃、自熄、无毒，其可燃物质不到环氧浇注式产品的10%，在800℃高温下长时间燃烧无有毒烟雾产生，克服了原来环氧浇注干式变压器（SCB10型）燃烧时产生大量有毒气体的缺陷。

SGB10型干式变压器在地铁、机场、大厦、小区、船舶、化工、冶炼等，得到了广泛的应用；3. 可靠：SGB10型干式变压器的特殊线圈设计、工艺及材料、使产品三防性能极佳（防潮、防霉、防盐雾），更能承受热冲击，永无龟裂，基本无局部放电产生（环氧浇注干式变压器局部有少量放电）；4. 环保：SGB10型新产品到达寿命期后可分解回收，克服了环氧树脂浇注式变压器由于树脂，玻璃丝固化融合成整体，导致寿命期后不可分解，污染环境的缺陷；5. 过载能力强：SGB10型干式变压器采用新结构、新材料、新工艺、散热条件好，热寿命长、过负荷能力极强，可在IP23（淋水）环境下工作，在120%过负荷下可长期安全可靠运行。

干式变压器类型及特点简述

干式变压器类型及特点简述
刘春明
【期刊名称】《安徽电力科技信息》
【年(卷),期】2009(000)003
【摘要】在国家标准GB1094．1—1996中对干式变压器作了明确的定义：铁心和线圈不浸在绝缘液体中的变压器称为干式变压器。

它的绝缘介质、散热介质是空气，广义上讲可以将干式变压器分为包封式和敞开式两大类型。

本文从所使用的绝缘材料不同的角度，将目前国内变压器市场上以铜材为导体材料的干式变压器分为以下几种类型：SCB型环氧树脂浇注干式变压器、SGB型敞开式非包封干式变压器、SCR型缠绕式干式变压器、非晶合金干式变压器和SF6气体绝缘干式变压器。

【总页数】3页(P39-41)
【作者】刘春明
【作者单位】江苏宝胜电气股份有限公司
【正文语种】中文
【中图分类】TM412
【相关文献】
1.简述干式变压器的使用 [J], 武建强
2.环氧浇注干式变压器与其他类型干式变压器的比较 [J], 尹克宁
3.徐州市新城区大龙湖堤岸特点及类型简述 [J], 种宁利
4.简述立体卷铁芯树脂浇注干式变压器 [J], 冯立涛
5.简述动力转向系统的类型特点和发展趋势 [J], 李蓉
因版权原因，仅展示原文概要，查看原文内容请购买。

SCB与SC变压器区别

SCB和SC系列变压器区别SCB和SC系列都是三相树脂浇注干式变压器，二者间有如下区别：一、线圈绕制这是二者间区别最大的地方。

SCB型产品低压线圈采用铜箔绕制：（1）绕组结构：采用铜箔单层缠绕，层间材料用含有潜伏性固化剂的环氧树脂及F级复合箔。

铜箔就是厚度小于0.1mm的铜板，很薄的。

（2）绕组材料：采用导电率极佳的无氧铜，含铜量99.99%。

SC型产品低压线圈采用线绕：（1）绕组结构：圆筒式线圈（2）多根普通玻璃丝包扁铜线。

二、温升由于低压绕组靠近铁芯，散热较困难，SCB型产品采用铜箔单层绕组结构，由于铜箔薄，易于散热，可以方便的设置散热面，加大通风量，从而保证线圈产生的热量及时散发。

而SC型产品采用圆筒式线绕结构，达到上述目的较为困难。

SCB型变压器箔绕结构要比线绕结构平均下降5—7K。

这样就可以提高变压器的过负载能力和使用寿命。

三、负载损耗由于SCB型产品低压箔式结构采用无氧铜箔，含铜量高，杂质相当少，因而铜耗也很少。

SC 型采用扁铜线，就是一号电解铜含铜量为99.96%，本身消耗的铜损也比SCB型要多。

同电压等级，同规格的变压器，SCB型产品比SC型产品，由于集肤效应造成的，附加损耗平均降低5%。

四、绝缘性能SCB型产品采用低压箔式结构，低压绕组内各层间的电压梯度很低，SCB型产品与SC型产品相比具有更高的绝缘强度。

由于其匝间电容较大，从而提高产品抗过电压及雷电冲击强度。

五、抗突发短路事故方面也有差异。

SCB型产品低压采用铜箔式结构，电抗高度即为绕组高度，与高压线圈等同，从而在变压器产生突发短路条件下，产生较小的轴向短路力。

另外，由于整个绕组采用一张宽而薄的箔材，抗轴向拉断能力较强。

SC型产品由于采用多根并绕，端部螺旋角极大，产生很强的端部漏磁场，在变压器遭受突发短路状态下，产生极大的短路力，如果结构方面没有充分加强，则很容易造成轴向损坏。

SCB型变压器采用铜箔，载流面积大，匝数少，容量大。

SCB与SC变压器区别

SCB和SC系列变压器区别SCB和SC系列都是三相树脂浇注干式变压器，二者间有如下区别：一、线圈绕制这是二者间区别最大的地方。

SCB型产品低压线圈采用铜箔绕制：（1）绕组结构：采用铜箔单层缠绕，层间材料用含有潜伏性固化剂的环氧树脂及F级复合箔。

铜箔就是厚度小于0.1mm的铜板，很薄的。

（2）绕组材料：采用导电率极佳的无氧铜，含铜量99.99%。

SC型产品低压线圈采用线绕：（1）绕组结构：圆筒式线圈（2）多根普通玻璃丝包扁铜线。

二、温升由于低压绕组靠近铁芯，散热较困难，SCB型产品采用铜箔单层绕组结构，由于铜箔薄，易于散热，可以方便的设置散热面，加大通风量，从而保证线圈产生的热量及时散发。

而SC型产品采用圆筒式线绕结构，达到上述目的较为困难。

SCB型变压器箔绕结构要比线绕结构平均下降5—7K。

这样就可以提高变压器的过负载能力和使用寿命。

三、负载损耗由于SCB型产品低压箔式结构采用无氧铜箔，含铜量高，杂质相当少，因而铜耗也很少。

SC 型采用扁铜线，就是一号电解铜含铜量为99.96%，本身消耗的铜损也比SCB型要多。

同电压等级，同规格的变压器，SCB型产品比SC型产品，由于集肤效应造成的，附加损耗平均降低5%。

四、绝缘性能SCB型产品采用低压箔式结构，低压绕组内各层间的电压梯度很低，SCB型产品与SC型产品相比具有更高的绝缘强度。

由于其匝间电容较大，从而提高产品抗过电压及雷电冲击强度。

五、抗突发短路事故方面也有差异。

SCB型产品低压采用铜箔式结构，电抗高度即为绕组高度，与高压线圈等同，从而在变压器产生突发短路条件下，产生较小的轴向短路力。

另外，由于整个绕组采用一张宽而薄的箔材，抗轴向拉断能力较强。

SC型产品由于采用多根并绕，端部螺旋角极大，产生很强的端部漏磁场，在变压器遭受突发短路状态下，产生极大的短路力，如果结构方面没有充分加强，则很容易造成轴向损坏。

SCB型变压器采用铜箔，载流面积大，匝数少，容量大。

SCB与SGB的差异

SCB与SGB的差异
SCB变压器可以在100%的湿度下正常运行电气强度大于99%。

SGB变压器的运行湿度在95%的环境下电气强度不小于80%。

SCB变压器安装方便体积小、重量轻甚至可以移动，不需要特殊的安装基础。

SGB的变压器需要特定环境、需要特定的基础。

SCB变压器可以安装在负荷附近，可以大大的减少安装费用，减少线路损耗。

SCB变压器作为浇筑使用的绝缘材料的环氧树脂结合玻璃纤维具有难燃自熄的特性，对使用场所无特殊的防火要求。

SCB变压器为全浇筑形式不用维护与修理，具有节省维护成本的特点。

SGB变压器为敞开裸露形式，对环境的清洁度有较高的要求，需定期的维护防止虫蚁爬到线圈内部造成击穿。

SCB变压器的机械强度高、抗温度变化性能好、无开裂、抗短路性能好。

损耗低空载损耗低于GB/T10228-1997规定20%，负载损耗低15%。

自动温度监视与保护，过载能力强，带有冷却风机可以过载20%-50%。

SGB变压器相关资料

1、S-代表三相；G-代表干式；B-代表低压是用铜箔绕制的。

这是采用美国杜邦公司的NOMEX（诺迈克）绝缘材料作匝绝缘（美国技术-线圈外表是白色的）或采用玻璃丝包线作匝绝缘（德国技术-线圈外表颜色较深）的敞开式干式变压器。

前者采用VPI（真空、压力浸渍）绝缘处理工艺，后者采用VI（真空浸渍-没有压力这个过程）绝缘处理工艺。

这两种产品，前者产量较大，也比较好。

绝缘等级有H级（最高运行温度180度）和C级（最高运行温度为220度-由美国杜邦公司授权昆明赛格迈电气公司制造）。

你可以上他们的网站进一步了解。

2、SCB是环氧树脂浇注的干式变压器（B也代表低压是铜箔绕制的）。

3、还有一种是用诺迈克绝缘材料制造的包封式干式变压器，也是昆明赛格迈制造的。

型号为SCR。

4、从用户的可靠、安全和环保的角度出发，采用第三种比较好。

在正常的情况下，第3类比第2类价格稍高，第1类价格较低。

除第2类外（目前产量最大）其他两类比较容易维修。

干式变压器SGB-RL-1000/10的RL代表什么意思S——三相；G——空气自冷;B——低压箔绕R——铁芯卷绕（R）方式；L——三角立（L)体变压器非晶合金电缆引出式干式变压器SGB10与SG10的区别是什么S-三相G-干式杜邦B－低压泊绕你说的区别就在于，一个是低压泊绕，一个是低压线绕注意的地方很多，现在JS横行，一般客户被忽悠是很正常的事情。

我是搞变压器的里面的猫腻我很清楚，随便说几点吧：1.首先注意10这个数字，是性能水平代号，你这里没有规定容量，也不好细说，根据具体容量和电压你可以从网上查到其空载损耗，负载损耗和空载电流的限制，实际测试很多是不符合这个限制的。

2.看体积。

体积偏大者除了说明他设计水平差以外，性能上就是用铝线做的产品了。

3.看结构。

好的设计长和高比较方正，正面看去接近正方形，差的设计为瘦高的形状，不排除为了降高度矮胖的情况，但瘦高是一定不好的。

4.细节。

紧固件是否牢固，压钉是否上紧，线圈是否圆，拉杆是否拉紧等。

干式变压器与油浸式变压器的技术参数及正确选择

1.关于干式变压器干式变压器是一种不将铁心和绕组浸入绝缘油的变压器。

干式变压器有两种冷却方法：自然风冷（AN）和强制风冷（PF）。

干式变压器结构有两种类型：固定绝缘封装（SCB型）和非封装绕组结构。

根据高压绕组和低压绕组的相对位置，有两种类型，即同心的和重叠的。

同心结构简单易制造，大多数干式变压器都采用这种结构。

重叠型主要用于制造特殊变压器。

2.干式变压器规格为了说明干式变压器模型的含义，以SCB-11-1250KVA/10KV/ 0.4KV干式变压器为例。

在上述模型规格中，S表示三相电力变压器，C表示树脂成型的固态变压器绕组。

在字母C的位置，G表示绕组的外部绝缘介质是空气，B表示驻车绕组，在B的位置，R表示绕组绕组，11是序列号，1250KVA是变压器。

额定容量10KV表示变压器一次侧的额定电压0.4。

KV是变压器次级侧的额定电压。

3.干式变压器技术参数干式变压器的技术参数为：（1）频率50Hz，（2）空载电流，需要小于4（3）低压耐压：2KV/min，无故障，（4）低压侧的绝缘电阻为2MΩ或更高，（5）绕组连接模式：/Y/yn0，D/yn0，⑥线圈可使温度升高100K。

散热方式：自然风冷或温控风冷。

⑧噪音系数小于30dB。

表1列出了各种容量的干式变压器（SCB型）的损耗参数。

4.干式变压器的工作环境要求干式变压器运行的环境要求如下：（1）环境温度-10-45°，（2）相对空气湿度：日平均95或以下，月平均90或以下，（3）海拔小于1600米（额定容量或以下）。

5.干式和油浸式变压器的优缺点干式变压器比油浸式变压器昂贵。

油浸式变压器的容量大于干式变压器的容量。

地下地板，地板和人口稠密的地区需要使用干燥的变压器。

油浸式变压器用于独立的变电站。

干式变压器通常用于箱式变电站。

如果空间较大，请使用油浸变压器，如果空间较拥挤，请使用变压器。

如果当地气候条件相对潮湿，请使用油浸变压器。

在需要“防火/防爆”的地方使用干燥的变压器。

变压器型号及意义

变压器型号及意义
变压器型号是指用英文字母组合与一个或几个数字来表示不同相数、冷却形式、线圈导线材料、调压方式的符号和变压器额定容量、额定电压、额定电流及连接组标组成。

1.干式变压器型号及意义：
例如有台SC(B)-100/10干式变压器由上表可查得该变压器为环氧树脂浇注型干式变压器额定容量100千伏安，额定高压侧电压10千伏（B：箔式线圈）。

额定容量为6千伏安。

例如有台ZSG变压器，由变压器型号表中可查得该变压器为三相（S）干式（G）整流变压器（Z）系列。

560千伏安、高压侧电压10千伏。

如果是干式变压器的型号，目前为SC(B)（环氧树脂型浇注型）、SG(B)（敞开式干变）、SCR(B）（非浇注型包封型）等。

带(B）者为箔式线圈。

变压器型号S11-250 是油浸变压器
scb9-1250/10 三相干式变压器，风冷，额定容量1250KV A，一次侧电压10KV，二次侧电压不清楚，没有标注。

变压器：。

干式变压器的型号分类及使用要点

我们所说的干式变压器就是指铁芯和绕组不浸渍在绝缘油中的变压器。

分类(1)全封闭干式变压器：置于无压力的密封外壳内，通过内部空气循环进行冷却的变压器。

(2)封闭干式变压器：置于通风的外壳内，通过外部空气循环进行冷却的变压器。

(3)非封闭干式变压器：不带防护外壳，通过空气自然循环或强迫空气循环进行冷却的变压器。

特点1、高安全性：SG10变压器无可燃性树脂，在使用过程中不助燃，能阻燃，不会爆炸及释放有毒气体、不会对环境、其他设备和人体造成危害，对湿度、灰尘、污染不敏感；运行无局部放电及永无〃龟裂〃的可能。

2、高可靠性：高、低压线圈均选用NOMEX绝缘材料、并经VPl真空加压设备多次浸渍H级无溶剂浸渍漆，并多次高温烘培固化。

产品为H级(180。

C),而主要绝缘材料是C级(220℃),过负荷能力强，有很好的抗短路能力。

在通风良好的情况下，允许过载20%运行。

3、节能环保：产品寿命结束后，钢、铁等材料易回收；所有使用的NoMEX纸燃烧时不会释放有毒物质；其他绝缘材料能降解、不污染环境；产品的损耗低、节能；噪音低、设计灵活。

型号相数外形尺寸（mm）重里（Kg）长宽高BGS-3335028038030 BGS-6340028040035 BGS-10340028040050 BGS-15345030045065BGS-20345030045085BGS-25345035045090BGS-303450350450110 BGS-353550360550120 BGS-403550360550130 BGS-453550400550140 BGS-503550400550150二凯号等修BGS-603600450660常见型号1.从绝缘介质可分为SCB系列环氧树脂浇注干式变压器，绝缘材料为环氧树脂。

SGB系列H级绝缘非包封干式变压器，绝缘材料为诺麦克纸杜邦漆。

2、从铁芯材质分：硅钢片铁芯干式变压器SCB,SGB系列。

SGB型干式变压器与SCB型干式变压器之比较

SGB10型干式变压器与SCB10型干式变压器之比较变压器的寿命指变压器的绝缘系统因为受热老化而失去其绝缘性能而经历的时间。

按照干式变压器绝缘材料的耐热等级可有如下划分：温度等级——B级（130℃）、F级（155℃）、H级（180℃）、C级（220℃）。

①B级绝缘产品属于早期制造的产品，性能指标差，无法满足现代化供电的要求。

②F级产品相对性能较好，易于实现产业化，其主要代表为F级薄绝缘环氧气树脂真空浇注型产品。

我国在八十年代末、九十年代初大量引进这种生产技术，因此目前国内使用的大多是这类干式变压器。

③H级绝缘的产品在国内为九十年代的新技术，处于世界领先水平，目前在美国等发达国家广泛应用，在美国这类产品约占干变市场的70%。

虽然国内起步较晚，但其有突出的可靠性、安全性、经济性、环保性，已广泛引起重视，率先应用在许多重要场合，如：天安门广场、中央办公厅中南海秘书局、中国科学院、北京钓鱼台国宾馆等。

SGB10型敞开通风干式变压器与SCB10型环氧浇注干式变压器相比具备如下特点：1. H级绝缘：SGB10型敞开通风干式变压器绝缘耐热等级可达H级或更高的C级。

环氧浇注干式变压器（SCB10型）为F级。

即在正常的工作条件下SGB10型比SCB10型有更长的使用寿命，以及在输出负荷短路等极限条件下，具有更强的抗毁自逾能力；2. 安全：SGB10型干式变压器为当今最高安全性的干式变压器。

所有绝缘材料阻燃、自熄、无毒，其可燃物质不到环氧浇注式产品的10%，在800℃高温下长时间燃烧无有毒烟雾产生，克服了原来环氧浇注干式变压器（SCB10型）燃烧时产生大量有毒气体的缺陷。

SGB10型干式变压器在地铁、机场、大厦、小区、船舶、化工、冶炼等，得到了广泛的应用；3. 可靠：SGB10型干式变压器的特殊线圈设计、工艺及材料、使产品三防性能极佳（防潮、防霉、防盐雾），更能承受热冲击，永无龟裂，基本无局部放电产生（环氧浇注干式变压器局部有少量放电）；4. 环保：SGB10型新产品到达寿命期后可分解回收，克服了环氧树脂浇注式变压器由于树脂，玻璃丝固化融合成整体，导致寿命期后不可分解，污染环境的缺陷；5. 过载能力强：SGB10型干式变压器采用新结构、新材料、新工艺、散热条件好，热寿命长、过负荷能力极强，可在IP23（淋水）环境下工作，在120%过负荷下可长期安全可靠运行。

变压器命名规则scb

变压器命名规则scb
变压器的命名规则是由制造厂商根据特定的命名规则来确定的，而SCB 是指干式、自然风冷却、三相式变压器。

其中，SC 表示干式变压器，B 表示变压器采用自然风冷。

具体来说，SCB 变压器是一种油浸式变压器，其型号含义如下：
S：油浸式变压器的代号。

C：属于干式或油浸式变压器的分类，C 代表油浸式变压器。

B：变压器的结构类型，B 代表非整体式变压器。

此外，SCB 变压器还有以下特点：
变压器型号中的数字表示额定容量和额定电压等参数。

例如，SCB13-2500/10 表示额定容量为2500kVA，额定电压比为10kV/0.4kV 的油浸式非整体式变压器。

SCB 变压器采用自然风冷方式进行散热，具有节能、环保、安全可靠等优点。

SCB 变压器在额定负载下运行时效率高、损耗低，可以有效地减少能源的浪费。

总的来说，SCB 变压器的命名规则是按照制造厂商的特定命名规则来确定的，以方便用户的使用和辨识。

干式变压器型号大全

干式变压器型号大全干式变压器是一种常见的电力设备，广泛应用于工业、商业和住宅领域。

它具有良好的绝缘性能和防火性能，能够有效地保护电力系统的安全稳定运行。

在实际应用中，选择合适的干式变压器型号对于提高电力系统的效率和可靠性至关重要。

本文将介绍一些常见的干式变压器型号，以供参考。

1. SCB10系列。

SCB10系列干式变压器是一种新型的高效节能产品，具有良好的绝缘性能和热稳定性。

它采用先进的绕组结构和材料，能够有效地降低电力损耗，提高能源利用率。

该系列产品适用于各种电力系统，特别适用于高湿度、高腐蚀、高海拔等恶劣环境条件下的使用。

2. SG(B)10系列。

SG(B)10系列干式变压器是一种全封闭、干式、无局部放电、无载损、无噪音的新型产品。

它采用优质的材料和先进的工艺，具有良好的绝缘性能和热稳定性，能够有效地提高电力系统的安全性和可靠性。

该系列产品适用于各种电力系统，特别适用于高温、高湿、高腐蚀等恶劣环境条件下的使用。

3. SC (B) H15系列。

SC (B) H15系列干式变压器是一种新型的高压产品，具有良好的绝缘性能和热稳定性。

它采用高品质的绝缘材料和先进的工艺，能够有效地提高电力系统的安全性和可靠性。

该系列产品适用于各种高压电力系统，特别适用于高海拔、高温、高湿等恶劣环境条件下的使用。

4. SG (B) H15系列。

SG (B) H15系列干式变压器是一种新型的高压产品，具有良好的绝缘性能和热稳定性。

它采用高品质的绝缘材料和先进的工艺，能够有效地提高电力系统的安全性和可靠性。

该系列产品适用于各种高压电力系统，特别适用于高海拔、高温、高湿等恶劣环境条件下的使用。

5. SC (B) H15系列。

SC (B) H15系列干式变压器是一种新型的高压产品，具有良好的绝缘性能和热稳定性。

它采用高品质的绝缘材料和先进的工艺，能够有效地提高电力系统的安全性和可靠性。

该系列产品适用于各种高压电力系统，特别适用于高海拔、高温、高湿等恶劣环境条件下的使用。

SGB10型干式变压器与SCB10型干式变压器之比较

SGB10型干式变压器与SCB10型干式变压器之比较变压器的寿命指变压器的绝缘系统因为受热老化而失去其绝缘性能而经历的时间。

按照干式变压器绝缘材料的耐热等级可有如下划分：温度等级——B级（130℃）、F级（155℃）、H级（180℃）、C级（220℃）。

①B级绝缘产品属于早期制造的产品，性能指标差，无法满足现代化供电的要求。

②F级产品相对性能较好，易于实现产业化，其主要代表为F级薄绝缘环氧气树脂真空浇注型产品。

我国在八十年代末、③H点：C型比2.3.极佳（防潮、防霉、防盐雾），更能承受热冲击，永无龟裂，基本无局部放电产生（环氧浇注干式变压器局部有少量放电）；4.环保：SGB10型新产品到达寿命期后可分解回收，克服了环氧树脂浇注式变压器由于树脂，玻璃丝固化融合成整体，导致寿命期后不可分解，污染环境的缺陷；5.过载能力强：SGB10型干式变压器采用新结构、新材料、新工艺、散热条件好，热寿命长、过负荷能力极强，可在IP23（淋水）环境下工作，在120%过负荷下可长期安全可靠运行。

无须强迫风冷，仍可长期满负荷运行（SCB10型则所有厂家均不建议长期满负荷运行，且需在智能温控条件下，强迫风冷保障相对过负荷运行，能在相对湿度95%的环境中正常运行）；6.体积更小，重量更轻：SGB10型干式变压器使用了NOMEX纸作为主绝缘材料，并将作为变压器最热处的混合绝缘，使该产品与同等容量的环氧浇注式变压器产品相比，尺寸和重量减少2%以上；7.无磁新结构：SGB10型干式变压器采用低导磁的材料做夹件、拉板等，无杂散损耗，降低了负载损耗，提高变压器运行的经济效益。

参考文献、资料：1.GB1094.1-1996《电力变压器第1部分总则》、中电电。

SGB型变压器与SCB型变压器有什么区别

SGB型变压器与SCB型变压器有什么区别？悬赏分：5 |提问时间：2008-4-22 19:38 |提问者：taokankdep推荐答案SGB11-R-100～2500/10是环型铁芯结构与美国杜邦NOMEX绝缘材料结合在一起的H级绝缘敞开式空气自冷环型铁芯干式配电变压器。

SGB11-R系列变压器全为铜绕组；低压为箔式绕级；高压为连续饼式绕组，用2000级“1160”无溶剂漆在真空、正压浸漆设备内多次浸渍、烘干成型。

技术指标为国际领先，产品具有以下优点：承受热冲击能力强、过负载能力强、难燃、防火性能高、低损耗、局部放电量小、噪声低、不产生有害气体、不污染环境，对温度、灰尘不敏感，体积小、不开裂、维护简便。

因此，最适宜用于防火要求高，负荷波动大以及污秽潮湿的恶劣环境中，如：机场、地铁、发电厂、冶金行业、医院、高层建筑、购物中心、居民密集区以及石油化工、核电站、核潜艇等特殊环境中。

主要结构及特点：1、该类产品铁芯为三相三柱或单相双柱环型卷绕采用日本进口或国产优质硅钢片，不冲孔，无接缝，其铁轭与芯柱截面形状相同，而获得低噪音和空载性能良好的效果。

2、采用美国杜邦的NOMEX绝缘材料，使产品的安全可靠性更进一步的提高。

①绝缘材料有接近于空气的介电常数，使绝缘和冷却介质间电场分布更为均匀。

②产品在180℃温度下可以长期运行，过载能力为120%。

③产品不受水分的影响，在95%RH下保持不低于80%的电气强度。

④产品无可燃性树脂不产生有毒气体，不助燃。

⑤产品对湿度、灰尘、污染不敏感。

⑥产品运行时局部放电极低。

⑦产品在冷热急剧变化情况下，无“开裂”可能。

SCB10系列变压器特点1.防火性能好作为浇注变压器绝缘材料的环氧树脂结合玻璃纤维具有难燃自熄的特性，对使用场所无需特殊的防火要求。

2.安装经济浇注变压器的安全特性使其可以安装在负荷附近，可大大减少安装费用，减少线路能耗。

3.无污染、免维护浇注变压器用空气作为冷却介质，不存在渗油对环境造成的污染问题，省去了大量的维护工作和费用。

SCB SGB干式变压器参数选型表

500 630 630 800 1000 1250 1600 2000 2500
变压器
1.53 1.36 1.36 1.36 1.19 1.19 1.19 1.02 1.02
1050 1215 1170 1370 1600 1885 2210 2990 3600
4640 5585 5665 6610 7720 9210 1150 13730 16320
4221
1.62
1305
5166
1.44
1512
6219
1.44
1458
6309
1.44
1710
7362
6.0
1.26
1950
8604
1.26
2349
10260
1/9
重量 (kg)
噪声(dB)
290
44
345
690
48
860
48
900
48
1150
48
1360
50
1780
50
2000
±2×2.5%
0.4
11
空载电流％
空载损耗 W
负载损耗（120℃）
W
阻抗电压％
2.80
216
747
2.52
306
1053
2.34
414
1458
2.16
450
1665
1.98
531
1953
1.98
612
2250
4.0
1.80
700
2673
1.80
810
2916
1.62
990
3672

SGB型变压器与SCB型变压器有什么区别

SGB型变压器与SCB型变压器有什么区别推荐答案SGB11-R-100～2500/10是环型铁芯结构与美国杜邦NOMEX绝缘材料结合在一起的H级绝缘敞开式空气自冷环型铁芯干式配电变压器;SGB11-R系列变压器全为铜绕组；低压为箔式绕级；高压为连续饼式绕组,用2000级“1160”无溶剂漆在真空、正压浸漆设备内多次浸渍、烘干成型;技术指标为国际领先,产品具有以下优点：承受热冲击能力强、过负载能力强、难燃、防火性能高、低损耗、局部放电量小、噪声低、不产生有害气体、不污染环境,对温度、灰尘不敏感,体积小、不开裂、维护简便;因此,最适宜用于防火要求高,负荷波动大以及污秽潮湿的恶劣环境中,如：机场、地铁、发电厂、冶金行业、医院、高层建筑、购物中心、居民密集区以及石油化工、核电站、核潜艇等特殊环境中;主要结构及特点：1、该类产品铁芯为三相三柱或单相双柱环型卷绕采用日本进口或国产优质硅钢片,不冲孔,无接缝,其铁轭与芯柱截面形状相同,而获得低噪音和空载性能良好的效果;2、采用美国杜邦的NOMEX绝缘材料,使产品的安全可靠性更进一步的提高;①绝缘材料有接近于空气的介电常数,使绝缘和冷却介质间电场分布更为均匀;②产品在180℃温度下可以长期运行,过载能力为120%;③产品不受水分的影响,在95%RH下保持不低于80%的电气强度;④产品无可燃性树脂不产生有毒气体,不助燃;⑤产品对湿度、灰尘、污染不敏感;⑥产品运行时局部放电极低;⑦产品在冷热急剧变化情况下,无“开裂”可能;SCB10系列变压器特点1.防火性能好作为浇注变压器绝缘材料的环氧树脂结合玻璃纤维具有难燃自熄的特性,对使用场所无需特殊的防火要求;2.安装经济浇注变压器的安全特性使其可以安装在负荷附近,可大大减少安装费用,减少线路能耗;3.无污染、免维护浇注变压器用空气作为冷却介质,不存在渗油对环境造成的污染问题,省去了大量的维护工作和费用;4.体积小、重量轻,甚至可以移动,无需特殊的基础;5.耐潮湿,可在100%湿度下运行;6.绝缘性能好,局部放电量小10KV产品小于5PC,耐雷电冲击性能好;7.机械强度高,抗温度变化,无开裂、短路性能好;8.损耗低,空载损耗比GB/T10228-1997低20%,负载损耗低15%,噪声小;9.自动温度监视与保护;10.过载能力强,带冷却风机可过载20—50%;总体而言,应该SGB11的性能更好,但是价钱～～～S11为油浸式配电变压器,通常室外架空的变压器架在两根电杆中间就是油变；SCB10是环氧树脂浇注干式电力变压器,通常安装在配电房里；两者最大的区别时绝缘方式不同,前者以绝缘油为绝缘介质,后者以环氧树脂绝缘;箱变是成套的设备,既不是S11又不是SCB10,但箱变里的变压器绝缘方式是油绝缘;ＳＣ９为环氧固体成型线圈绕制；ＳＣＢ９为低压箔式线圈即铜箔压制ＳＧ１０是采用美国杜邦Ｎｏｍｅｘ纸作为绝缘材料,并采用该公司技术生产的SGB干式变压器符号中,GB代表的是什么意思悬赏分：0 |解决时间：2010-1-29 11:46 |提问者：SGB干式变压器符号中,GB代表的是什么意思与SCB相比,这个有什么优点,哪个更好些谢谢最佳答案1、S-代表三相；G-代表干式；B-代表低压是用铜箔绕制的;这是采用美国杜邦公司的NOMEX诺迈克绝缘材料作匝绝缘美国技术-线圈外表是白色的或采用玻璃丝包线作匝绝缘德国技术-线圈外表颜色较深的敞开式干式变压器;前者采用VPI 真空、压力浸渍绝缘处理工艺,后者采用VI真空浸渍-没有压力这个过程绝缘处理工艺;这两种产品,前者产量较大,也比较好;绝缘等级有H级最高运行温度180度和C级最高运行温度为220度-由美国杜邦公司授权昆明赛格迈电气公司制造;你可以上他们的网站进一步了解;2、SCB是环氧树脂浇注的干式变压器B也代表低压是铜箔绕制的;3、还有一种是用诺迈克绝缘材料制造的包封式干式变压器,也是昆明赛格迈制造的;型号为SCR;4、从用户的可靠、安全和环保的角度出发,采用第三种比较好;在正常的情况下,第3类比第2类价格稍高,第1类价格较低;除第2类外目前产量最大其他两类比较容易维修;。

SGB型干式变压器与SCB型干式变压器之比较

干式变压器与油浸式变压器各有何优缺点？

SGB与SCB的区别(10kV变压器)

干式变压器型号说明

SG型与SCB比较

SGB型干式变压器与SCB型干式变压器之比较

干式变压器类型及特点简述

SCB与SC变压器区别

SCB与SC变压器区别

SCB与SGB的差异

SGB变压器相关资料

干式变压器与油浸式变压器的技术参数及正确选择

变压器型号及意义

干式变压器的型号分类及使用要点

SGB型干式变压器与SCB型干式变压器之比较

变压器命名规则scb

干式变压器型号大全

SGB10型干式变压器与SCB10型干式变压器之比较

SGB型变压器与SCB型变压器有什么区别

SCB SGB干式变压器参数 选型表

SGB型变压器与SCB型变压器有什么区别

SCB SGB干式变压器参数选型表
