SD卡读写操作
sd卡数据读写流程
SD卡数据读写流程引言SD卡（Secure Digital Card）是一种常用的存储设备，通常用于移动设备、相机等电子产品中。
在使用SD卡时，数据的读写是一个非常重要的过程。
本文将详细介绍SD卡的数据读写流程，包括初始化、文件操作和数据传输等环节。
初始化SD卡初始化SD卡是数据读写的第一步，确保SD卡可以被正确地识别和使用。
下面是SD卡数据读写的初始化流程：1.插入SD卡：将SD卡插入目标设备的SD卡插槽中。
2.电源供给：为SD卡提供稳定的电源，通常通过连接电源线或使用内置电池来实现。
3.延时等待：等待SD卡稳定，一般为几毫秒的时间。
4.发送命令：通过SPI或SDIO等接口向SD卡发送特定的命令，以初始化SD卡。
5.接收响应：SD卡将返回初始化成功与否的响应，如果初始化成功，则可以进行后续的数据读写操作。
SD卡文件系统在进行数据读写之前，需要先设置SD卡的文件系统。
常用的文件系统包括FAT16、FAT32和exFAT等。
下面是SD卡文件系统的设置流程：1.格式化SD卡：使用格式化工具对SD卡进行格式化，以清除原有的文件系统和数据。
2.创建分区：根据需求，可以将SD卡分为一个或多个分区，并设置每个分区的大小。
3.创建文件系统：选择合适的文件系统类型，在分区上创建文件系统，并分配文件系统的容量。
4.分配文件表：文件系统会维护一个文件表，记录文件的位置、大小等信息。
在创建文件系统时，会分配一块空间来存储文件表。
5.设置文件权限：根据需要，可以设置文件的读写、执行权限，以保证文件的安全性。
SD卡数据读写操作SD卡的数据读写操作包括文件的创建、打开、读取、写入和关闭等。
下面是SD卡数据读写操作的详细流程：1.创建文件：通过文件系统接口，调用相关函数创建一个新的文件，并指定文件的名称和路径。
2.打开文件：使用文件系统的函数打开已经存在的文件，以便后续的读取和写入操作。
3.读取文件：通过文件系统提供的函数，在已经打开的文件中进行读取操作。
sd卡读写模块的用法
sd卡读写模块的用法
SD卡读写模块是一种用于读写SD卡存储设备的模块。
它通常通过SPI或SDIO接口与主控制器（如单片机、开发板等）连接，并提供读
取和写入SD卡的功能。
使用SD卡读写模块的步骤如下：
1.初始化：通过控制模块的引脚，配置SPI或SDIO接口的工作模
式和相关参数。
2.卡插入检测：通过检测SD卡插槽的接触状态，确定是否插入了SD卡。
3.卡初始化：对SD卡进行初始化操作，包括发送命令和接收响应，以确认SD卡的类型和性能等信息。
4.数据读取：发送读取命令和地址，接收SD卡返回的数据。
5.数据写入：发送写入命令和地址，将数据写入SD卡的指定块位置。
在使用SD卡读写模块时，我们还可以拓展以下几个方面：
1.多线程读写：通过同时使用多个SPI或SDIO接口，实现多个线程同时读写SD卡，提高数据传输速度。
2. SD卡文件系统：在SD卡中创建文件系统（如FAT32），将数据按照文件的形式进行存储和管理，提供更加灵活和高效的数据存储方式。
3.数据加密：将敏感的数据进行加密后再写入SD卡，防止数据泄露和篡改。
4.文件压缩：在将数据写入SD卡之前，使用压缩算法（如ZIP）对数据进行压缩，减小存储空间占用。
5.数据校验：在读取或写入数据时，进行校验（如CRC校验）以确保数据的完整性和准确性。
总之，SD卡读写模块的使用方式可以根据具体需求进行拓展，以实现更多功能和提升性能。
基于stm32f103对sd卡底层的基本操作方法
基于stm32f103对sd卡底层的基本操作方法基于STM32F103的SD卡底层操作方法是指通过STM32F103系列微控制器来对SD卡进行读写操作的一组基本方法。
本文将详细介绍如何配置STM32F103的SPI接口和相关寄存器，以及如何使用SPI接口与SD卡进行通信和文件操作。
一、硬件连接首先，需要连接STM32F103与SD卡之间的硬件接口。
STM32F103的SPI接口包括四根引脚，分别是NSS（片选信号）、SCK（时钟信号）、MISO（数据输入信号）和MOSI（数据输出信号）。
通常，可以将SD卡的NSS引脚连接到STM32F103的任一GPIO引脚上作为片选信号，并通过软件控制片选信号的高低电平来选择SD卡进行读写操作。
此外，还需要将SD卡的SCK、MISO和MOSI引脚分别连接到STM32F103的SPI接口的SCK、MISO和MOSI引脚上。
为了方便起见，可以直接使用STM32F1的SPI中的SPI1进行配置。
二、SPI接口配置在STM32F103中，SPI接口由SPI1、SPI2和SPI3三个外设实现，其中SPI1位于APB2总线上，SPI2和SPI3位于APB1总线上。
在本文中，我们将使用SPI1进行SD卡的底层操作。
首先，需要在CubeMX中将SPI1的NSS、SCK、MISO和MOSI引脚分别配置为GPIO输出、SPI时钟、SPI数据输入和SPI数据输出功能。
然后，需要配置SPI1的时钟分频系数、数据位数、传输模式等参数。
SPI1的时钟分频系数由BDIV和BR两个参数决定，其中BDIV位于SPI1->CR1寄存器的位6-7位，用于设定SPI1主频的1/2、1/4、1/8还是1/16，BR位于SPI1->CR1寄存器的位3-5位，用于设定SPI1的分频系数。
根据SD卡的时钟特性，一般选择SPI1的分频系数为sclk/32，其中sclk为主控芯片时钟。
在SPI接口配置完成之后，需要打开SPI1外设时钟使能，并设置SPI1的工作模式、数据位数等参数。
sd卡数据读写流程
sd卡数据读写流程一、概述SD卡是一种常用的存储设备，应用广泛。
在进行SD卡数据读写操作时，需要了解其基本流程及相关细节。
本文将详细介绍SD卡数据读写流程。
二、准备工作1. 确认SD卡类型：根据需求选择合适的SD卡类型，如标准SD卡、Mini SD卡、Micro SD卡等。
2. 准备读写设备：需要使用支持SD卡的读写设备，如读卡器、手机、相机等。
3. 系统环境：根据不同操作系统选择相应的驱动程序和开发工具。
三、初始化SD卡1. 电源接口：将SD卡插入读写设备中，并接通电源。
2. 查找CMD线：通过CMD线查找到SD卡，并发送复位命令。
3. 发送初始化命令：发送初始化命令后，等待SD卡响应并返回状态码。
四、读取CID和CSD寄存器信息1. 发送CMD10命令：通过CMD10命令可以获取CID寄存器信息。
2. 发送CMD9命令：通过CMD9命令可以获取CSD寄存器信息。
五、设置Block长度1. 发送CMD16命令：通过CMD16命令设置Block长度，即每次读取或写入的字节数。
六、数据传输1. 读取数据：发送CMD17命令，指定读取的起始地址和读取的Block数量，等待SD卡响应并返回数据。
2. 写入数据：发送CMD24命令，指定写入的起始地址和写入的Block数量，等待SD卡响应并写入数据。
七、结束操作1. 发送CMD12命令：结束操作前需要发送CMD12命令，以停止多块传输。
2. 断开电源：操作完成后需要断开SD卡电源。
八、注意事项1. SD卡在进行读写操作时需要保持稳定的电压和供电。
2. 操作过程中需要注意各种状态码及其含义。
3. 合理选择Block长度可以提高读写速度。
以上就是SD卡数据读写流程的详细介绍。
在实际应用中，还需要根据具体情况进行合理调整和优化。
SD卡的结构原理和基本读写操作方式
SD卡的结构原理和基本读写操作方式摘要：本文首先介绍了SD Memory Card （ Secure D ig ita l MemoryCard）的基本结构和原理，着重对SD 卡的命令字和操作流程进行介绍。
接着研究了三星32位嵌入式处理器S3C2410与SD 卡硬件接口电路及其对SD卡的基本读写操作方式。
1 引言SD卡（ Secure DigitalMemory Card）是一种基于Flash的新一代存储器，它着重数据存储的安全、容量和性能，是许多便携式电子产品如数码相机、手提电话， PDA 等理想的外部存储介质。
2 SD的基本概念2. 1 SD的通信协议SD卡系统可以在两种通信协议下工作： SD协议和SP I协议。
用户可以在硬件初始化时自由选择SD卡系统的通信协议。
对于特定的硬件电路，用户只需使用一种通信协议即可。
本文根据笔者的硬件，仅讨论最常用的SD协议。
2. 2 SD数据传输方式SD支持两种数据传输方式： 1 - bit方式（标准总线）和4- bit方式（宽总线）。
在1 - bit方式下，数据仅仅在数据线0（DAT［ 0 ］）上传输。
在4 - bit方式下，数据在4 根数据线（DAT［ 3： 0 ］）上同时传输。
在4 - bit数据传输方式下，最高的数据传输速率可达100Mb / sec。
表1列出了在两种方式下SD接口信号的定义。
上电后，缺省状态下系统工作于1 - bit方式。
在SD卡处于传输状态时，用户可以自由地更改为1 - bit或4 - bit方式。
2. 3 SD 通信原理SD总线是一个星型的总线结构，系统中允许有一个主控器，最多可达十个从设备（ SD卡）。
在系统初始化时，主控器分别为每一个设备分配一个设备地址，此后主控器就可以根据此设备地址独立操作该设备。
SD总线通信是基于命令和数据位流的，每一个数据流都包括一个起始位和一个结束位。
每一个SD命令表征一个卡操作的开始。
SD命令由命令线（CMD）进行传输。

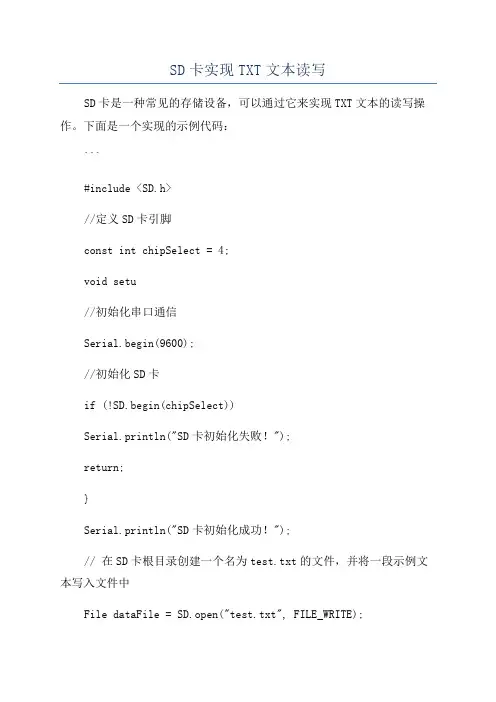

SD卡实现TXT文本读写
SD卡实现TXT文本读写SD卡是一种常见的存储设备，可以通过它来实现TXT文本的读写操作。
下面是一个实现的示例代码：```#include <SD.h>//定义SD卡引脚const int chipSelect = 4;void setu//初始化串口通信Serial.begin(9600);//初始化SD卡if (!SD.begin(chipSelect))Serial.println("SD卡初始化失败！");return;}Serial.println("SD卡初始化成功！");// 在SD卡根目录创建一个名为test.txt的文件，并将一段示例文本写入文件中File dataFile = SD.open("test.txt", FILE_WRITE);if (dataFile)dataFile.println("这是一个示例文本"); dataFile.println("Hello, World!"); dataFile.close(;Serial.println("文本写入成功！");} elseSerial.println("打开文件失败！");}//读取文件内容并打印在串口终端上dataFile = SD.open("test.txt");if (dataFile)while (dataFile.available()Serial.write(dataFile.read();}dataFile.close(;} elseSerial.println("打开文件失败！");}void loo//程序循环执行，如果有其他的任务可以在这里添加代码```以上代码首先使用`SD.begin(`函数初始化SD卡，并通过`SD.open(`函数创建一个名为"test.txt"的文件，并以写入方式打开。
sd卡识别流程
sd卡识别流程SD卡是一种常见的存储设备，广泛应用于移动设备、数码相机等电子产品中。
本文将从SD卡的识别流程入手，介绍SD卡的工作原理和识别过程。
一、SD卡的工作原理SD卡是一种闪存存储卡，采用了非易失性存储技术，可以长期保存数据。
它由存储芯片、控制器和外壳等组成。
存储芯片负责数据的存储，控制器负责控制数据的读写和传输。
SD卡通过与设备的接口连接，实现数据的读取和写入。
二、SD卡的识别流程1. 插卡检测：当将SD卡插入设备的SD卡槽时，设备会通过插卡检测电路检测SD卡的插入状态。
如果检测到插卡动作，设备会进入下一步的识别流程。
2. 供电和时钟：设备会为SD卡提供电源，并发送时钟信号给SD 卡，以确保SD卡的正常运行。
同时，设备还会发送复位信号给SD 卡，使其回到初始状态。
3. 发送命令：设备会通过SD卡接口向SD卡发送命令，以控制SD 卡的工作。
常见的命令有初始化命令、读取命令、写入命令等。
4. 响应命令：SD卡接收到设备发送的命令后，会进行相应的处理并返回响应结果。
响应结果包括命令执行状态、数据传输状态等。
5. 初始化：设备会向SD卡发送初始化命令，以对SD卡进行初始化设置。
初始化过程中，设备会向SD卡发送一系列的命令和参数，以便建立设备与SD卡之间的通信和数据传输。
6. 容量识别：设备会向SD卡发送容量识别命令，以获取SD卡的容量信息。
SD卡会返回容量信息给设备，设备根据这些信息来判断SD卡的容量大小和可用空间。
7. 文件系统识别：设备会读取SD卡的文件系统信息，以确定SD 卡的文件系统类型和目录结构。
常见的文件系统类型有FAT32、exFAT等。
8. 数据读写：设备通过命令和参数，向SD卡发送读写命令，以读取或写入数据。
SD卡接收到命令后，会执行相应的操作，并返回读取或写入的数据给设备。
9. 结束操作：设备在完成数据读写或其他操作后，会发送结束命令给SD卡，以结束与SD卡的通信和数据传输。
SDMMC卡初始化及读写流程
二、MMC/SD卡的模型和工作原理PIN脚、SD卡总线、SD卡结构、SD卡寄存器、上电过程SD卡寄存器：OCR:操作电压寄存器: 只读，32位第31位：表示卡上电的状态位CID: 卡身份识别寄存器只读128位生产厂商、产品ID，生产日期和串号等CSD：部分可写128位卡的容量、擦出扇区大小、读写最大数据块的大小、读操作的电流、电压等等 CSR: 卡配置寄存器64位数据位宽RCA：16位相关的卡地址寄存器,卡识别过程中主控器和卡协商出来的一个地址三、SD卡命令和响应格式命令和相应格式SD卡命令，命令类型，ACMD命令响应类型、卡类型、卡状态转换表命令的格式：48位起始位0 方向位（host to card: 1, card to host: 0）内容CRC7 结束位1·响应的格式：48位或者136位卡命令：命令的类型：bc: broadcast without Response 无响应的广播bcr: broadcast with Response 有响应的广播ac: Address(point-to-point) Command: 点对点，DATA0~DATA3数据线上无数据adtc: Adress(point-to-point) Data Transfer Commands 点对点，DATA0~DATA3数据线上有数据CMD0, CMD2, CMD3, CMD55, ACMD41 命令可能会导致卡的状态发生变化响应类型：R1,R1b, R2, R3,R6(SD2.0扩展了R7)扩展内容：SPI工作模式：要知道的特点：只支持一个卡，没有RCA，命令只是MMC/SD的基本的子集SDHC:(支持2GB~32GB)：理解CMD8的作用，命令格式和响应,了解CSDV2.0寄存器做了扩展SDIO WIFI：增加CMD52，CMD53CMD8可以通过重新定义先前保留的位，来扩展一些已经存在的命令的新功能。
FAT文件系统的SD卡单片机读写方法详解
FAT文件系统的SD卡单片机读写方法详解FAT（File Allocation Table）文件系统是一种常用的文件系统，被广泛应用于存储设备如SD卡上。
在单片机中使用SD卡进行读写操作时，需要使用FAT文件系统进行文件的管理和操作。
下面将详细介绍FAT文件系统的SD卡单片机读写方法。
1.SD卡初始化：在进行SD卡读写操作之前，首先需要初始化SD卡。
初始化SD卡的步骤如下：1.1硬件上电及等待稳定。
将SD卡模块供电，并等待SD卡电压稳定，通常需要几十毫秒的时间。
1.2发送复位命令。
向SD卡发送复位命令，命令的格式如下：CMD0:0x400x000x000x000x000x95发送这个命令后，SD卡会返回R1响应，其中bit 0为0表示复位成功。
1.3发送检测版本命令。
向SD卡发送检测版本命令，命令的格式如下：CMD8:0x480x000x000x010xAA0x87发送这个命令后，SD卡会返回R7响应，其中bit 0为0表示命令执行成功。
1.4判断SD卡类型。
根据R7响应中的数据，判断SD卡的类型，如果是SDHC卡或SDXC卡，需要进行额外的操作。
1.5发送初始化命令。
向SD卡发送初始化命令，命令的格式如下：CMD55:0x770x000x000x000x000xFFACMD41:0x690x400x000x000x000xFF循环发送这两个命令，直到SD卡返回R1响应的bit 0为0，表示初始化完成。
1.6发送读取OCR命令。
向SD卡发送读取OCR命令，命令的格式如下：CMD58:0x7A0x000x000x000x000xFF发送这个命令后，SD卡会返回R3响应，其中包含卡的OCR寄存器的内容。
2.FAT文件系统格式化：在SD卡上创建FAT文件系统之前，需要对SD卡进行格式化操作。
格式化操作会将SD卡分为引导扇区、FAT表、根目录区和数据区。
2.1创建引导扇区。
在SD卡的第一个扇区创建引导扇区，引导扇区包含引导记录和磁盘参数表。
sd卡读写模块的用法
SD卡读写模块是一种使单片机能够读写SD卡/TF卡的模块，它可以帮助单片机实现大容量存储方案。
该模块内置文件系统，可直接进行文件读写操作，适用于单片机系统。
使用SD卡读写模块时，需要了解其用法和操作。
1. 连接SD卡：将SD卡插入SD卡读写模块的卡槽中，确保卡槽与SD卡之间的接触良好。
2. 连接单片机：将SD卡读写模块与单片机相连接。
通常，SD卡读写模块会提供标准的SPI接口或MMC接口与单片机相连。
根据单片机的接口类型和SD卡读写模块的接口类型，选择合适的连接方式。
3. 初始化模块：在程序中调用SD卡读写模块的初始化函数，对模块进行初始化。
初始化过程中，模块会自动检测SD卡的类型和容量，并配置相应的操作模式。
4. 文件操作：通过调用SD卡读写模块的文件操作函数，实现文件的创建、删除、读取、写入等操作。
例如，可以使用open()函数打开一个文件，使用read()函数读取文件内容，使用write()函数写入文件内容，使用close()函数关闭文件。
5. 目录操作：通过调用SD卡读写模块的目录操作函数，实现目录的创建、删除、遍历等操作。
例如，可以使用mkdir()函数创建一个目录，使用rmdir()函数删除一个目录，使用opendir()函数打开一个目录，使用readdir()函数读取目录下的一个文件，使用closedir()函数关闭目录。
6. 卡操作：通过调用SD卡读写模块的卡操作函数，实现SD卡的格式化、挂载、卸载等操作。
例如，可以使用format()函数格式化SD卡，使用mount()函数挂载SD卡，使用umount()函数卸载SD卡。
需要注意的是，不同的SD卡读写模块可能具有不同的功能和操作方式，因此在使用时需要参考相应的模块手册或开发指南。
同时，为了提高程序的稳定性和可维护性，建议使用模块提供的函数进行操作，而不要直接操作SD卡的底层寄存器。
单片机读写SD卡教程
单片机读写SD卡教程引言：SD卡（Secure Digital Card）是广泛应用于各类数字设备上的一种存储介质。
它小巧轻便，可靠性高，容量大，因此在各种嵌入式系统中都广泛使用。
本教程将介绍如何使用单片机读写SD卡，包括初始化SD卡、读写数据等基本操作。
一、硬件准备在开始之前，我们需要准备以下硬件设备：1.一个支持SPI协议的单片机开发板（例如STC89C51、STM32等）；2.一个SD卡插槽，或者是一个带有SD卡插槽的扩展板；3.杜邦线、面包板等连接器。
二、软件准备除了硬件设备，我们还需要准备以下软件工具：1. Keil C51、IAR、Keil MDK等单片机编译工具；2. SD卡相关的库文件，例如FatFs；3.一个用于测试的程序（可以是一个简单的读写数据的程序）。
三、连接SD卡插槽将SD卡插入到对应的插槽中，并将插槽与单片机的硬件SPI接口连接。
根据不同的开发板，连接方式可能有所不同，一般SPI接口包括SCK（时钟线）、MOSI（主机输出从机输入线）、MISO（主机输入从机输出线）和CS（片选线）等。
四、编写读写SD卡的程序在开始编写程序之前，我们需要先了解SD卡的工作原理。
SD卡通过SPI总线与单片机进行通信，通过发送特定的命令和参数实现读写操作。
以下是一个简单的读写SD卡的流程：1.初始化SD卡a.发送CMD0命令，将SD卡设置为SPI模式；b.发送CMD8命令，验证SD卡是否支持高速SPI模式；c.发送ACMD41命令，等待SD卡初始化完成。
2.读写数据a.发送CMD17命令，指定要读取的扇区地址；b.等待SD卡回应，确认读取命令执行成功；c.读取数据；d.发送CMD18命令，继续读取下一个扇区；e.重复步骤c和d，直到读取完所有数据；f.发送CMD12命令，停止读取。
g.发送CMD24命令，指定要写入的扇区地址；h.等待SD卡回应，确认写入命令执行成功；i.写入数据；j.发送CMD25命令，继续写入下一个扇区；k.重复步骤i和j，直到写入完所有数据；l.发送CMD12命令，停止写入。
SD卡读写操作详细说明
51单片机实现对SD卡的读写SD卡SPI模式下与单片机的连接图：22.23.//获得16位的回应24. Read_Byte_SD(); //read the first byte,ignore it.25.do26. { //读取后8位27. tmp = Read_Byte_SD();28. retry++;29. }30.while((tmp==0xff)&&(retry<100));31.return(tmp);32.}2）初始化SD卡的初始化是非常重要的，只有进行了正确的初始化，才能进行后面的各项操作。
在初始化过程中，SPI的时钟不能太快，否则会造初始化失败。
在初始化成功后，应尽量提高SPI的速率。
在刚开始要先发送至少74个时钟信号，这是必须的。
在很多读者的实验中，很多是因为疏忽了这一点，而使初始化不成功。
随后就是写入两个命令CMD0与CMD1，使SD卡进入SPI模式初始化时序图：初始化例程：1.//--------------------------------------------------------------------------2.初始化SD卡到SPI模式3.//--------------------------------------------------------------------------4.unsigned char SD_Init()5.{6.unsigned char retry,temp;7.unsigned char i;8.unsigned char CMD[] = {0x40,0x00,0x00,0x00,0x00,0x95};9. SD_Port_Init(); //初始化驱动端口10.11. Init_Flag=1; //将初始化标志置112.13.for (i=0;i<0x0f;i++)14. {15. Write_Byte_SD(0xff); //发送至少74个时钟信号16. }17.18.//向SD卡发送CMD019. retry=0;20.do21. { //为了能够成功写入CMD0,在这里写200次22. temp=Write_Command_SD(CMD);23. retry++;24.if(retry==200)25. { //超过200次26.return(INIT_CMD0_ERROR);//CMD0 Error!27. }28. }29.while(temp!=1); //回应01h，停止写入30.31.//发送CMD1到SD卡32. CMD[0] = 0x41; //CMD133. CMD[5] = 0xFF;34. retry=0;35.do36. { //为了能成功写入CMD1,写100次37. temp=Write_Command_SD(CMD);38. retry++;39.if(retry==100)40. { //超过100次41.return(INIT_CMD1_ERROR);//CMD1 Error!4.unsigned char Read_CSD_SD(unsigned char *Buffer)5.{6.//读取CSD寄存器的命令7.unsigned char CMD[] = {0x49,0x00,0x00,0x00,0x00,0xFF};8.unsigned char temp;9. temp=SD_Read_Block(CMD,Buffer,16); //read 16 bytes10.return(temp);11.}4）读取SD卡信息综合上面对CID与CSD寄存器的读取，可以知道很多关于SD卡的信息，以下程序可以获取这些信息。
android手机SD卡读写操作（以txt文本为例）实现步骤
android⼿机SD卡读写操作（以txt⽂本为例）实现步骤要说明⼀下，我这⾥没有⽤MainActivity.class作为软件⼊⼝复制代码代码如下:AndroidManifest.xml<?xml version="1.0" encoding="utf-8"?><manifest xmlns:android="/apk/res/android"package="com.tes.textsd"android:versionCode="1"android:versionName="1.0" ><uses-sdkandroid:minSdkVersion="8"android:targetSdkVersion="16" /><uses-permission android:name="android.permission.WRITE_EXTERNAL_STORAGE"/><applicationandroid:allowBackup="true"android:icon="@drawable/ic_launcher"android:label="@string/app_name"android:theme="@style/AppTheme" ><activityandroid:name="com.tes.textsd.FileOperateActivity"android:label="@string/app_name" ><intent-filter><action android:name="android.intent.action.MAIN" /><category android:name="UNCHER" /></intent-filter></activity></application></manifest>复制代码代码如下:FileHelper.java/*** @Title: FileHelper.java* @Package com.tes.textsd* @Description: TODO(⽤⼀句话描述该⽂件做什么)* @author Alex.Z* @date 2013-2-26 下午5:45:40* @version V1.0*/package com.tes.textsd;import java.io.DataOutputStream;import java.io.File;import java.io.FileOutputStream;import java.io.FileWriter;import java.io.FileInputStream;import java.io.FileNotFoundException;import java.io.IOException;import android.content.Context;import android.os.Environment;public class FileHelper {private Context context;/** SD卡是否存在**/private boolean hasSD = false;/** SD卡的路径**/private String SDPATH;/** 当前程序包的路径**/private String FILESPATH;public FileHelper(Context context) {this.context = context;hasSD = Environment.getExternalStorageState().equals( android.os.Environment.MEDIA_MOUNTED);SDPATH = Environment.getExternalStorageDirectory().getPath(); FILESPATH = this.context.getFilesDir().getPath();}/*** 在SD卡上创建⽂件** @throws IOException*/public File createSDFile(String fileName) throws IOException { File file = new File(SDPATH + "//" + fileName);if (!file.exists()) {file.createNewFile();}return file;}/*** 删除SD卡上的⽂件** @param fileName*/public boolean deleteSDFile(String fileName) {File file = new File(SDPATH + "//" + fileName);if (file == null || !file.exists() || file.isDirectory())return false;return file.delete();}/*** 写⼊内容到SD卡中的txt⽂本中* str为内容*/public void writeSDFile(String str,String fileName){try {FileWriter fw = new FileWriter(SDPATH + "//" + fileName);File f = new File(SDPATH + "//" + fileName);fw.write(str);FileOutputStream os = new FileOutputStream(f); DataOutputStream out = new DataOutputStream(os);out.writeShort(2);out.writeUTF("");System.out.println(out);fw.flush();fw.close();System.out.println(fw);} catch (Exception e) {}}/*** 读取SD卡中⽂本⽂件** @param fileName* @return*/public String readSDFile(String fileName) {StringBuffer sb = new StringBuffer();File file = new File(SDPATH + "//" + fileName);try {FileInputStream fis = new FileInputStream(file);int c;while ((c = fis.read()) != -1) {sb.append((char) c);}fis.close();} catch (FileNotFoundException e) {e.printStackTrace();} catch (IOException e) {e.printStackTrace();}return sb.toString();}public String getFILESPATH() {return FILESPATH;}public String getSDPATH() {return SDPATH;}public boolean hasSD() {return hasSD;}}复制代码代码如下:main.xml<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="/apk/res/android" android:layout_width="fill_parent"android:layout_height="fill_parent"android:orientation="vertical" ><TextViewandroid:id="@+id/hasSDTextView"android:layout_width="fill_parent"android:layout_height="wrap_content"android:text="hello" /><TextViewandroid:id="@+id/SDPathTextView"android:layout_width="fill_parent"android:layout_height="wrap_content"android:text="hello" /><TextViewandroid:id="@+id/FILESpathTextView"android:layout_width="fill_parent"android:layout_height="wrap_content"android:text="hello" /><TextViewandroid:id="@+id/createFileTextView"android:layout_width="fill_parent"android:layout_height="wrap_content"android:text="false" /><TextViewandroid:id="@+id/readFileTextView"android:layout_width="fill_parent"android:layout_height="wrap_content"android:text="false" /><TextViewandroid:id="@+id/deleteFileTextView"android:layout_width="fill_parent"android:layout_height="wrap_content"android:text="false" /></LinearLayout>复制代码代码如下:FileOperateActivity.class/*** @Title: FileOperateActivity.java* @Package com.tes.textsd* @Description: TODO(⽤⼀句话描述该⽂件做什么)* @author Alex.Z* @date 2013-2-26 下午5:47:28* @version V1.0*/package com.tes.textsd;import java.io.IOException;import android.app.Activity;import android.os.Bundle;import android.widget.TextView;public class FileOperateActivity extends Activity {private TextView hasSDTextView;private TextView SDPathTextView;private TextView FILESpathTextView;private TextView createFileTextView;private TextView readFileTextView;private TextView deleteFileTextView;private FileHelper helper;@Overridepublic void onCreate(Bundle savedInstanceState) {super.onCreate(savedInstanceState);setContentView(yout.main);hasSDTextView = (TextView) findViewById(R.id.hasSDTextView); SDPathTextView = (TextView) findViewById(R.id.SDPathTextView); FILESpathTextView = (TextView) findViewById(R.id.FILESpathTextView); createFileTextView = (TextView) findViewById(R.id.createFileTextView); readFileTextView = (TextView) findViewById(R.id.readFileTextView); deleteFileTextView = (TextView) findViewById(R.id.deleteFileTextView); helper = new FileHelper(getApplicationContext()); hasSDTextView.setText("SD卡是否存在:" + helper.hasSD()); SDPathTextView.setText("SD卡路径:" + helper.getSDPATH()); FILESpathTextView.setText("包路径:" + helper.getFILESPATH());try {createFileTextView.setText("创建⽂件："+ helper.createSDFile("test.txt").getAbsolutePath());} catch (IOException e) {e.printStackTrace();}deleteFileTextView.setText("删除⽂件是否成功:"+ helper.deleteSDFile("xx.txt"));helper.writeSDFile("1213212", "test.txt");readFileTextView.setText("读取⽂件:" + helper.readSDFile("test.txt"));}}看看运⾏的效果：。
SD卡的初始化和读写程序
/****************************************************************************** *****SPI模式读写SD卡SD卡初始化过程：1. 初始化STM32的SPI接口使用低速模式2. 延时至少74clock3. 发送CMD0，需要返回0x01，进入Idle状态4. 循环发送CMD55+ACMD41，直到返回0x00，进入Ready状态5. 设置读写block大小为512byte5. 把STM32的SPI设置为高速模式读一个block块的过程1. 发送CMD17（单块）或CMD18（多块）读命令，返回0x002. 接收数据开始令牌0xfe + 正式数据512Bytes + CRC 校验2Bytes写一个block块的过程1. 发送CMD24（单块）或CMD25（多块）写命令，返回0x002. 发送数据开始令牌0xfe + 正式数据512Bytes + CRC校验2Bytes-----------------------------------------------------------------------------* ----------------------------------------------* | STM32F10x | MSD Pin |* ----------------------------------------------* | PE.3 | ChipSelect 1 |* | PA.7 / MOSI | DataIn 2 |* | | GND 3 (0 V) |* | | VDD 4 (3.3 V) |* | PA.5 / SCLK | Clock 5 |* | | GND 6 (0 V) |* | PA.6 / MISO | DataOut 7 |* -----------------------------------------------******************************************************************************* ****//* Includes ------------------------------------------------------------------*///#include "stm32f10x_lib.h"#include "stm32f10x.h"#include "hardwareinit.h"/* Private typedef -----------------------------------------------------------*//* Private define ------------------------------------------------------------*/#define sd_cs_1 GPIO_SetBits(GPIOB,GPIO_Pin_12)#define sd_cs_0 GPIO_ResetBits(GPIOB,GPIO_Pin_12)#define sd_check GPIO_ReadInputDataBit(GPIOE,GPIO_Pin_15)/* Select MSD Card: ChipSelect pin low *///#define MSD_CS_LOW() GPIO_ResetBits(GPIOE, GPIO_Pin_3)/* Deselect MSD Card: ChipSelect pin high *///#define MSD_CS_HIGH() GPIO_SetBits(GPIOE, GPIO_Pin_3)//SD传输数据结束后是否释放总线宏定义#define NO_RELEASE 0#define RELEASE 1// SD卡类型定义#define SD_TYPE_MMC 0#define SD_TYPE_V1 1#define SD_TYPE_V2 2#define SD_TYPE_V2HC 4// SD卡指令表#define CMD0 0 //卡复位#define CMD1 1#define CMD9 9 //命令9 ，读CSD数据#define CMD10 10 //命令10，读CID数据#define CMD12 12 //命令12，停止数据传输#define CMD16 16 //命令16，设置SectorSize 应返回0x00#define CMD17 17 //命令17，读sector#define CMD18 18 //命令18，读Multi sector#define ACMD23 23 //命令23，设置多sector写入前预先擦除N个block #define CMD24 24 //命令24，写sector#define CMD25 25 //命令25，写Multi sector#define ACMD41 41 //命令41，应返回0x00#define CMD55 55 //命令55，应返回0x01#define CMD58 58 //命令58，读OCR信息#define CMD59 59 //命令59，使能/禁止CRC，应返回0x00//数据写入回应字意义#define MSD_DATA_OK 0x05#define MSD_DATA_CRC_ERROR 0x0B#define MSD_DATA_WRITE_ERROR 0x0D#define MSD_DATA_OTHER_ERROR 0xFF//SD卡回应标记字#define MSD_RESPONSE_NO_ERROR 0x00#define MSD_IN_IDLE_STA TE 0x01#define MSD_ERASE_RESET 0x02#define MSD_ILLEGAL_COMMAND 0x04#define MSD_COM_CRC_ERROR 0x08#define MSD_ERASE_SEQUENCE_ERROR 0x10#define MSD_ADDRESS_ERROR 0x20#define MSD_PARAMETER_ERROR 0x40#define MSD_RESPONSE_FAILURE 0xFF#define Dummy_Byte 0xA5 //0xff/* Private macro -------------------------------------------------------------*//* Private variables ---------------------------------------------------------*///u8 Dummy_Byte = 0xa5; //0xff;u8 SD_Type; //SD卡的类型u8 buf[512];/* Private function prototypes -----------------------------------------------*//* Private functions ---------------------------------------------------------*/FlagStatus sd_insert_check(void);u8 SD_WaitReady(void); //等待SD卡就绪u8 SD_SendCommand(u8 cmd, u32 arg, u8 crc); //SD卡发送一个命令u8 SD_SendCommand_NoDeassert(u8 cmd, u32 arg, u8 crc);u8 SD_Init(void); //SD卡初始化u8 SD_Idle_Sta(void); //设置SD卡到挂起模式u8 SD_ReceiveData(u8 *data, u16 len, u8 release);//SD卡读数据u8 SD_GetCID(u8 *cid_data); //读SD卡CIDu8 SD_GetCSD(u8 *csd_data); //读SD卡CSDu32 SD_GetCapacity(void); //取SD卡容量//USB 读卡器SD卡操作函数//u8 MSD_WriteBuffer(u8* pBuffer, u32 WriteAddr, u32 NumByteToWrite);//u8 MSD_ReadBuffer(u8* pBuffer, u32 ReadAddr, u32 NumByteToRead);u8 SD_ReadSingleBlock(u32 sector, u8 *buffer); //读一个sectoru8 SD_WriteSingleBlock(u32 sector, const u8 *buffer); //写一个sectoru8 SD_ReadMultiBlock(u32 sector, u8 *buffer, u8 count); //读多个sectoru8 SD_WriteMultiBlock(u32 sector, const u8 *data, u8 count);//写多个sectoru8 SD_Read_Bytes(unsigned long address,unsigned char *buf,unsigned int offset,unsigned int bytes);//读取一byte//--------------------------------spi speed setting-------------------------/****************************************************************************** ** Function Name : SPI_Config* Description : Initializes the SPI1 and CS pins.* Input : None* Output : None* Return : None******************************************************************************* /void SPI_Config(u16 BaudRatePrescaler){GPIO_InitTypeDef GPIO_InitStructure;SPI_InitTypeDef SPI_InitStructure;/* GPIOA and GPIOC Periph clock enable */RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB , ENABLE);/* SPI1 Periph clock enable */RCC_APB1PeriphClockCmd(RCC_APB1Periph_SPI2, ENABLE);/* Configure SPI2 pins: SCK, MISO and MOSI */GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13 | GPIO_Pin_14 | GPIO_Pin_15;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;GPIO_Init(GPIOB, &GPIO_InitStructure);/* Configure PE3 pin: CS pin */GPIO_InitStructure.GPIO_Pin = GPIO_Pin_12;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_Init(GPIOB, &GPIO_InitStructure);GPIO_SetBits(GPIOB,GPIO_Pin_12);/* SPI1 Config */SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;SPI_InitStructure.SPI_Mode = SPI_Mode_Master;SPI_InitStructure.SPI_DataSize = SPI_DataSize_8b;SPI_InitStructure.SPI_CPOL = SPI_CPOL_High;SPI_InitStructure.SPI_CPHA = SPI_CPHA_2Edge;SPI_InitStructure.SPI_NSS = SPI_NSS_Soft;SPI_InitStructure.SPI_BaudRatePrescaler = BaudRatePrescaler;SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;SPI_InitStructure.SPI_CRCPolynomial = 7;SPI_Init(SPI2, &SPI_InitStructure);/* SPI1 enable */SPI_Cmd(SPI2, ENABLE);}void spi_high_speed(void){//SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_4;//SPI_BaudRatePrescaler_256;//SPI_Init(SPI2, &SPI_InitStructure);SPI_Config(SPI_BaudRatePrescaler_4);}void spi_low_speed(void){//SPI_InitStructure.SPI_BaudRatePrescaler = SPI_BaudRatePrescaler_256;//SPI_BaudRatePrescaler_4;//SPI_Init(SPI2, &SPI_InitStructure);SPI_Config(SPI_BaudRatePrescaler_256);}//---------------sd_insert_check---------------------------FlagStatus sd_insert_check(void){FlagStatus card_exist_state;if(!sd_check){card_exist_state = SET;}else{card_exist_state = RESET;}return card_exist_state;}//-------------------------------------------------------------------------/****************************************************************************** ** Function Name : SPI_FLASH_SendByte* Description : Sends a byte through the SPI interface and return the byte* received from the SPI bus.* Input : byte : byte to send.* Output : None* Return : The value of the received byte.******************************************************************************* /u8 SPIx_ReadWriteByte(u8 byte){/* Loop while DR register in not emplty */while ((SPI2->SR & SPI_I2S_FLAG_TXE) == (uint16_t)RESET);/* Send byte through the SPI1 peripheral *///SPI_I2S_SendData(SPI2, byte);SPI2->DR = byte;/* Wait to receive a byte */while((SPI2->SR &SPI_I2S_FLAG_RXNE) == (uint16_t)RESET);/* Return the byte read from the SPI bus *///return SPI_I2S_ReceiveData(SPI2);return SPI2->DR;}//u8 SPIx_ReadWriteByte(u8 byte)//{/* Loop while DR register in not emplty *///while (SPI_I2S_GetFlagStatus(SPI2, SPI_I2S_FLAG_TXE) == RESET); //((SPIx->SR & SPI_I2S_FLAG) != (uint16_t)RESET)/* Send byte through the SPI1 peripheral *///SPI_I2S_SendData(SPI2, byte);/* Wait to receive a byte *///while (SPI_I2S_GetFlagStatus(SPI2, SPI_I2S_FLAG_RXNE) == RESET);/* Return the byte read from the SPI bus *///return SPI_I2S_ReceiveData(SPI2);//}/****************************************************************************** ** Function Name : SPI_FLASH_ReadByte* Description : Reads a byte from the SPI Flash.* This function must be used only if the Start_Read_Sequence* function has been previously called.* Input : None* Output : None* Return : Byte Read from the SPI Flash.******************************************************************************* /u8 SPI_ReadByte(void){return (SPIx_ReadWriteByte(Dummy_Byte));}//-----------------------------------------------------------------------------------------------------------------------------------//等待SD卡回应//Response:要得到的回应值//返回值:0,成功得到了该回应值// 其他,得到回应值失败u8 SD_GetResponse(u8 Response){u16 Count=0xFFF;//等待次数while ((SPIx_ReadWriteByte(0XFF)!=Response)&&Count) Count--;//等待得到准确的回应if (Count==0){return MSD_RESPONSE_FAILURE;//得到回应失败}else{return MSD_RESPONSE_NO_ERROR;//正确回应}}//------------------------------------------------------------------------//等待SD卡写入完成//返回值:0,成功;// 其他,错误代码;u8 SD_WaitDataReady(void){u8 r1=MSD_DATA_OTHER_ERROR;u32 retry;retry=0;do{r1=SPIx_ReadWriteByte(0xFF)&0X1F; //读到回应if(retry==0xfffe)return 1;retry++;switch (r1){case MSD_DATA_OK: //数据接收正确了r1=MSD_DATA_OK;break;case MSD_DATA_CRC_ERROR: //CRC校验错误return MSD_DATA_CRC_ERROR;case MSD_DATA_WRITE_ERROR: //数据写入错误return MSD_DATA_WRITE_ERROR;default: //未知错误r1=MSD_DATA_OTHER_ERROR;break;}}while(r1==MSD_DATA_OTHER_ERROR); //数据错误时一直等待retry=0;while(SPIx_ReadWriteByte(0XFF)==0) //读到数据为0,则数据还未写完成{retry++;//delay_us(10); //SD卡写等待需要较长的时间if(retry>=0XFFFFFFFE)return 0XFF; //等待失败了};return 0; //成功了}//-----------------------------------------------------------------//向SD卡发送一个命令//输入: u8 cmd 命令// u32 arg 命令参数// u8 crc crc校验值//返回值:SD卡返回的响应u8 SD_SendCommand(u8 cmd, u32 arg, u8 crc){u8 r1;u8 Retry=0;sd_cs_1;SPIx_ReadWriteByte(0xff); //高速写命令延时SPIx_ReadWriteByte(0xff);SPIx_ReadWriteByte(0xff);//片选端置低，选中SD卡sd_cs_0;//发送SPIx_ReadWriteByte(cmd | 0x40); //分别写入命令SPIx_ReadWriteByte(arg >> 24);SPIx_ReadWriteByte(arg >> 16);SPIx_ReadWriteByte(arg >> 8);SPIx_ReadWriteByte(arg);SPIx_ReadWriteByte(crc);//等待响应，或超时退出while((r1=SPIx_ReadWriteByte(0xFF))==0xFF){Retry++;if(Retry>200)break;}//关闭片选sd_cs_1;//在总线上额外增加8个时钟，让SD卡完成剩下的工作SPIx_ReadWriteByte(0xFF);//返回状态值return r1;}//-----------------------------------------------------------//向SD卡发送一个命令(结束是不失能片选，还有后续数据传来）//输入:u8 cmd 命令// u32 arg 命令参数// u8 crc crc校验值//返回值:SD卡返回的响应u8 SD_SendCommand_NoDeassert(u8 cmd, u32 arg, u8 crc){u8 Retry=0;u8 r1;SPIx_ReadWriteByte(0xff);//高速写命令延时SPIx_ReadWriteByte(0xff);sd_cs_0;//片选端置低，选中SD卡//发送SPIx_ReadWriteByte(cmd | 0x40); //分别写入命令SPIx_ReadWriteByte(arg >> 24);SPIx_ReadWriteByte(arg >> 16);SPIx_ReadWriteByte(arg >> 8);SPIx_ReadWriteByte(arg);SPIx_ReadWriteByte(crc);//等待响应，或超时退出while((r1=SPIx_ReadWriteByte(0xFF))==0xFF){Retry++;if(Retry>200)break;}//返回响应值return r1;}//------------------------------------------------------------//把SD卡设置到挂起模式//返回值:0,成功设置// 1,设置失败u8 SD_Idle_Sta(void){u16 i;u8 retry;for(i=0;i<0xf00;i++); //纯延时，等待SD卡上电完成//先产生>74个脉冲，让SD卡自己初始化完成for(i=0;i<10;i++)SPIx_ReadWriteByte(0xFF);//-----------------SD卡复位到idle开始-----------------//循环连续发送CMD0，直到SD卡返回0x01,进入IDLE状态//超时则直接退出retry = 0;do{//发送CMD0，让SD卡进入IDLE状态i = SD_SendCommand(CMD0, 0, 0x95);retry++;}while((i!=0x01)&&(retry<200));//跳出循环后，检查原因：初始化成功？or 重试超时？if(retry==200)return 1; //失败return 0; //成功}//---------------------------------------------------------------//初始化SD卡//如果成功返回,则会自动设置SPI速度为18Mhz//返回值:0：NO_ERR// 1：TIME_OUT// 99：NO_CARDu8 SD_Init(void){u8 r1; // 存放SD卡的返回值u16 retry; // 用来进行超时计数u8 buff[6];/*//设置硬件上与SD卡相关联的控制引脚输出//避免NRF24L01/W25X16等的影响RCC->APB2ENR|=1<<2; //PORTA时钟使能GPIOA->CRL&=0XFFF000FF;GPIOA->CRL|=0X00033300;//PA2.3.4 推挽GPIOA->ODR|=0X7<<2; //PA2.3.4上拉SPIx_Init();SPIx_SetSpeed(SPI_SPEED_256);//设置到低速模式*/spi_low_speed();sd_cs_1;if(SD_Idle_Sta()) return 1;//超时返回1 设置到idle 模式失败//-----------------SD卡复位到idle结束-----------------//获取卡片的SD版本信息sd_cs_0;r1 = SD_SendCommand_NoDeassert(8, 0x1aa,0x87);//如果卡片版本信息是v1.0版本的，即r1=0x05，则进行以下初始化if(r1 == 0x05){//设置卡类型为SDV1.0，如果后面检测到为MMC卡，再修改为MMC SD_Type = SD_TYPE_V1;//如果是V1.0卡，CMD8指令后没有后续数据//片选置高，结束本次命令sd_cs_1;//多发8个CLK，让SD结束后续操作SPIx_ReadWriteByte(0xFF);//-----------------SD卡、MMC卡初始化开始-----------------//发卡初始化指令CMD55+ACMD41// 如果有应答，说明是SD卡，且初始化完成// 没有回应，说明是MMC卡，额外进行相应初始化retry = 0;do{//先发CMD55，应返回0x01；否则出错r1 = SD_SendCommand(CMD55, 0, 0);if(r1 == 0XFF)return r1;//只要不是0xff,就接着发送//得到正确响应后，发ACMD41，应得到返回值0x00，否则重试200次r1 = SD_SendCommand(ACMD41, 0, 0);retry++;}while((r1!=0x00) && (retry<400));// 判断是超时还是得到正确回应// 若有回应：是SD卡；没有回应：是MMC卡//----------MMC卡额外初始化操作开始------------if(retry==400){retry = 0;//发送MMC卡初始化命令（没有测试）do{r1 = SD_SendCommand(1,0,0);retry++;}while((r1!=0x00)&& (retry<400));if(retry==400)return 1; //MMC卡初始化超时//写入卡类型SD_Type = SD_TYPE_MMC;}//----------MMC卡额外初始化操作结束------------//设置SPI为高速模式//SPIx_SetSpeed(SPI_SPEED_4);spi_high_speed();SPIx_ReadWriteByte(0xFF);//禁止CRC校验r1 = SD_SendCommand(CMD59, 0, 0x95);if(r1 != 0x00)return r1; //命令错误，返回r1//设置Sector Sizer1 = SD_SendCommand(CMD16, 512, 0x95);if(r1 != 0x00)return r1;//命令错误，返回r1//-----------------SD卡、MMC卡初始化结束-----------------}//SD卡为V1.0版本的初始化结束//下面是V2.0卡的初始化//其中需要读取OCR数据，判断是SD2.0还是SD2.0HC卡else if(r1 == 0x01){//V2.0的卡，CMD8命令后会传回4字节的数据，要跳过再结束本命令buff[0] = SPIx_ReadWriteByte(0xFF); //should be 0x00buff[1] = SPIx_ReadWriteByte(0xFF); //should be 0x00buff[2] = SPIx_ReadWriteByte(0xFF); //should be 0x01buff[3] = SPIx_ReadWriteByte(0xFF); //should be 0xAAsd_cs_1;SPIx_ReadWriteByte(0xFF);//the next 8 clocks//判断该卡是否支持2.7V-3.6V的电压范围//if(buff[2]==0x01 && buff[3]==0xAA) //不判断，让其支持的卡更多{retry = 0;//发卡初始化指令CMD55+ACMD41do{r1 = SD_SendCommand(CMD55, 0, 0);if(r1!=0x01)return r1;r1 = SD_SendCommand(ACMD41, 0x40000000, 0);if(retry>200)return r1; //超时则返回r1状态}while(r1!=0);//初始化指令发送完成，接下来获取OCR信息//-----------鉴别SD2.0卡版本开始-----------r1 = SD_SendCommand_NoDeassert(CMD58, 0, 0);if(r1!=0x00){sd_cs_1;//释放SD片选信号return r1; //如果命令没有返回正确应答，直接退出，返回应答}//读OCR指令发出后，紧接着是4字节的OCR信息buff[0] = SPIx_ReadWriteByte(0xFF);buff[1] = SPIx_ReadWriteByte(0xFF);buff[2] = SPIx_ReadWriteByte(0xFF);buff[3] = SPIx_ReadWriteByte(0xFF);//OCR接收完成，片选置高sd_cs_1;SPIx_ReadWriteByte(0xFF);//检查接收到的OCR中的bit30位（CCS），确定其为SD2.0还是SDHC //如果CCS=1：SDHC CCS=0：SD2.0if(buff[0]&0x40)SD_Type = SD_TYPE_V2HC; //检查CCSelse SD_Type = SD_TYPE_V2;//-----------鉴别SD2.0卡版本结束-----------//设置SPI为高速模式//SPIx_SetSpeed(SPI_SPEED_4);spi_high_speed();}}return r1;}//---------------------------------------------------------------------//从SD卡中读回指定长度的数据，放置在给定位置//输入: u8 *data(存放读回数据的内存>len)// u16 len(数据长度）// u8 release(传输完成后是否释放总线CS置高0：不释放1：释放）//返回值:0：NO_ERR// other：错误信息u8 SD_ReceiveData(u8 *data, u16 len, u8 release){// 启动一次传输sd_cs_0;if(SD_GetResponse(0xFE)) //等待SD卡发回数据起始令牌0xFE {sd_cs_1;return 1;}while(len--)//开始接收数据{*data=SPIx_ReadWriteByte(0xFF);data++;}//下面是2个伪CRC（dummy CRC）SPIx_ReadWriteByte(0xFF);SPIx_ReadWriteByte(0xFF);if(release==RELEASE)//按需释放总线，将CS置高{sd_cs_1;//传输结束SPIx_ReadWriteByte(0xFF);}return 0;}//-----------------------------------------------------------------//获取SD卡的CID信息，包括制造商信息//输入: u8 *cid_data(存放CID的内存，至少16Byte）//返回值:0：NO_ERR// 1：TIME_OUT// other：错误信息u8 SD_GetCID(u8 *cid_data){u8 r1;//发CMD10命令，读CIDr1 = SD_SendCommand(CMD10,0,0xFF);if(r1 != 0x00)return r1; //没返回正确应答，则退出，报SD_ReceiveData(cid_data,16,RELEASE);//接收16个字节的return 0;}//-------------------------------------------------------------------//获取SD卡的CSD信息，包括容量和速度信息//输入:u8 *cid_data(存放CID的内存，至少16Byte）//返回值:0：NO_ERR// 1：TIME_OUT// other：错误信息u8 SD_GetCSD(u8 *csd_data){u8 r1;r1=SD_SendCommand(CMD9,0,0xFF);//发CMD9命令，读CSD if(r1)return r1; //没返回正确应答，则退出，报错SD_ReceiveData(csd_data, 16, RELEASE);//接收16个字节的数据return 0;}//------------------------------------------------------------------------ //获取SD卡的容量（字节）//返回值:0：取容量出错// 其他:SD卡的容量(字节)u32 SD_GetCapacity(void){u8 csd[16];u32 Capacity;u8 r1;u16 i;u16 temp;//取CSD信息，如果期间出错，返回0if(SD_GetCSD(csd)!=0) return 0;//如果为SDHC卡，按照下面方式计算if((csd[0]&0xC0)==0x40){Capacity=((u32)csd[8])<<8;Capacity+=(u32)csd[9]+1;Capacity = (Capacity)*1024;//得到扇区数Capacity*=512;//得到字节数}else{i = csd[6]&0x03;i<<=8;i += csd[7];i<<=2;i += ((csd[8]&0xc0)>>6);//C_SIZE_MULTr1 = csd[9]&0x03;r1<<=1;r1 += ((csd[10]&0x80)>>7);r1+=2;//BLOCKNRtemp = 1;while(r1){temp*=2;r1--;}Capacity = ((u32)(i+1))*((u32)temp);// READ_BL_LENi = csd[5]&0x0f;//BLOCK_LENtemp = 1;while(i){temp*=2;i--;}//The final resultCapacity *= (u32)temp;//字节为单位}return (u32)Capacity;}//--------------------------------------------------------------------//读SD卡的一个block//输入:u32 sector 取地址（sector值，非物理地址）// u8 *buffer 数据存储地址（大小至少512byte）//返回值:0：成功// other：失败u8 SD_ReadSingleBlock(u32 sector, u8 *buffer){u8 r1;//设置为高速模式//SPIx_SetSpeed(SPI_SPEED_4);//spi_high_speed();//如果不是SDHC，给定的是sector地址，将其转换成byte地址if(SD_Type!=SD_TYPE_V2HC){sector = sector<<9;}r1 = SD_SendCommand(CMD17, sector, 0);//读命令if(r1 != 0x00)return r1;r1 = SD_ReceiveData(buffer, 512, RELEASE);if(r1 != 0)return r1; //读数据出错！else return 0;}/*u8 SD_ReadSingleBlock(u32 sector, u8 *buffer){u8 r1;//设置为高速模式//SPIx_SetSpeed(SPI_SPEED_4);spi_high_speed();//如果不是SDHC，给定的是sector地址，将其转换成byte地址if(SD_Type!=SD_TYPE_V2HC){sector = sector<<9;}r1 = SD_SendCommand(CMD17, sector, 0);//读命令if(r1 != 0x00)return r1;r1 = SD_ReceiveData(buffer, 512, RELEASE);if(r1 != 0)return r1; //读数据出错！else return 0;}*///----------------------------------------------------------------------//写入SD卡的一个block(未实际测试过)//输入:u32 sector 扇区地址（sector值，非物理地址）// u8 *buffer 数据存储地址（大小至少512byte）//返回值:0：成功// other：失败u8 SD_WriteSingleBlock(u32 sector, const u8 *data){u8 r1;u16 i;u16 retry;//设置为高速模式//SPIx_SetSpeed(SPI_SPEED_4);//如果不是SDHC，给定的是sector地址，将其转换成byte地址if(SD_Type!=SD_TYPE_V2HC){sector = sector<<9;}r1 = SD_SendCommand(CMD24, sector, 0x00);if(r1 != 0x00){return r1; //应答不正确，直接返回}//开始准备数据传输sd_cs_0;//先放3个空数据，等待SD卡准备好SPIx_ReadWriteByte(0xff);SPIx_ReadWriteByte(0xff);SPIx_ReadWriteByte(0xff);//放起始令牌0xFESPIx_ReadWriteByte(0xFE);//放一个sector的数据for(i=0;i<512;i++){SPIx_ReadWriteByte(*data++);}//发2个Byte的dummy CRCSPIx_ReadWriteByte(0xff);SPIx_ReadWriteByte(0xff);//等待SD卡应答r1 = SPIx_ReadWriteByte(0xff);if((r1&0x1F)!=0x05){sd_cs_1;return r1;}//等待操作完成retry = 0;while(!SPIx_ReadWriteByte(0xff)){retry++;if(retry>0xfffe) //如果长时间写入没有完成，报错退出{sd_cs_1;return 1; //写入超时返回1}}//写入完成，片选置1sd_cs_1;SPIx_ReadWriteByte(0xff);return 0;}//-------------------------------------------------------------------//读SD卡的多个block(实际测试过)//输入:u32 sector 扇区地址（sector值，非物理地址）// u8 *buffer 数据存储地址（大小至少512byte）// u8 count 连续读count个block//返回值:0：成功// other：失败u8 SD_ReadMultiBlock(u32 sector, u8 *buffer, u8 count) {u8 r1;//SPIx_SetSpeed(SPI_SPEED_4);//设置为高速模式//如果不是SDHC，将sector地址转成byte地址if(SD_Type!=SD_TYPE_V2HC)sector = sector<<9;//SD_WaitDataReady();//发读多块命令r1 = SD_SendCommand(CMD18, sector, 0);//读命令if(r1 != 0x00)return r1;do//开始接收数据{if(SD_ReceiveData(buffer, 512, NO_RELEASE) != 0x00)break;buffer += 512;} while(--count);//全部传输完毕，发送停止命令SD_SendCommand(CMD12, 0, 0);//释放总线sd_cs_1;SPIx_ReadWriteByte(0xFF);if(count != 0)return count; //如果没有传完，返回剩余个数else return 0;}//------------------------------------------------------------------------//写入SD卡的N个block(未实际测试过)//输入:u32 sector 扇区地址（sector值，非物理地址）// u8 *buffer 数据存储地址（大小至少512byte）// u8 count 写入的block数目//返回值:0：成功// other：失败u8 SD_WriteMultiBlock(u32 sector, const u8 *data, u8 count){u8 r1;u16 i;//SPIx_SetSpeed(SPI_SPEED_4);//设置为高速模式if(SD_Type != SD_TYPE_V2HC)sector = sector<<9;//如果不是SDHC，给定的是sector地址，将其转换成byte地址if(SD_Type != SD_TYPE_MMC) r1 = SD_SendCommand(ACMD23, count, 0x00);//如果目标卡不是MMC卡，启用ACMD23指令使能预擦除r1 = SD_SendCommand(CMD25, sector, 0x00);//发多块写入指令if(r1 != 0x00)return r1; //应答不正确，直接返回sd_cs_0;//开始准备数据传输SPIx_ReadWriteByte(0xff);//先放3个空数据，等待SD卡准备好SPIx_ReadWriteByte(0xff);//--------下面是N个sector写入的循环部分do{//放起始令牌0xFC 表明是多块写入SPIx_ReadWriteByte(0xFC);//放一个sector的数据for(i=0;i<512;i++){SPIx_ReadWriteByte(*data++);}//发2个Byte的dummy CRCSPIx_ReadWriteByte(0xff);SPIx_ReadWriteByte(0xff);//等待SD卡应答r1 = SPIx_ReadWriteByte(0xff);if((r1&0x1F)!=0x05){sd_cs_1; //如果应答为报错，则带错误代码直接退出return r1;}//等待SD卡写入完成if(SD_WaitDataReady()==1){sd_cs_1; //等待SD卡写入完成超时，直接退出报错return 1;}}while(--count);//本sector数据传输完成//发结束传输令牌0xFDr1 = SPIx_ReadWriteByte(0xFD);if(r1==0x00){count = 0xfe;}if(SD_WaitDataReady()) //等待准备好{sd_cs_1;return 1;}//写入完成，片选置1sd_cs_1;SPIx_ReadWriteByte(0xff);return count; //返回count值，如果写完则count=0，否则count=1 }//-----------------------------------------------------------------------------//在指定扇区,从offset开始读出bytes个字节//输入:u32 sector 扇区地址（sector值，非物理地址）// u8 *buf 数据存储地址（大小<=512byte）// u16 offset 在扇区里面的偏移量// u16 bytes 要读出的字节数//返回值:0：成功// other：失败u8 SD_Read_Bytes(unsigned long address,unsigned char *buf,unsigned int offset,unsigned int bytes){u8 r1;u16 i=0;r1=SD_SendCommand(CMD17,address<<9,0);//发送读扇区命令if(r1)return r1; //应答不正确，直接返回sd_cs_0;//选中SD卡if(SD_GetResponse(0xFE))//等待SD卡发回数据起始令牌0xFE{sd_cs_1; //关闭SD卡return 1;//读取失败}for(i=0;i<offset;i++)SPIx_ReadWriteByte(0xff);//跳过offset位for(;i<offset+bytes;i++)*buf++=SPIx_ReadWriteByte(0xff);//读取有用数据for(;i<512;i++) SPIx_ReadWriteByte(0xff); //读出剩余字节SPIx_ReadWriteByte(0xff);//发送伪CRC码SPIx_ReadWriteByte(0xff);sd_cs_1;//关闭SD卡return 0;}。
sd卡数据读写流程
sd卡数据读写流程SD卡是一种常见的存储媒介，它具有轻便、易携带、容量大、存储速度快等优势。
SD卡数据读写流程是指将数据从SD卡中读取出来或将数据写入SD卡中的整个过程。
一、SD卡的物理结构SD卡主要由控制器、记忆芯片和接口组成。
控制器负责管理SD卡的读写操作；记忆芯片是存储数据的核心部件，它采用闪存技术，可存储数据并保持数据不易丢失；接口是SD卡与主控制器进行通信的桥梁，一般采用SPI（串行外设接口）或SDIO（SD输入输出）接口。
二、SD卡读写流程1.初始化SD卡当主控制器接通SD卡电源时，首先要进行初始化操作。
初始化操作主要包括向SD卡发送复位命令、读取SD卡的OCR（操作条件寄存器）以及设置SPI或SDIO接口的工作参数等操作。
2.读取SD卡信息在SD卡初始化成功后，主控制器通过SPI或SDIO接口向SD 卡发送命令，读取SD卡ID信息、SD卡容量、SD卡速度等重要参数。
这些信息将在数据读写时起到重要作用。
3.读取文件SD卡上的文件存储在文件系统中，主控制器需要先读取文件系统，找到要读取的文件所在的位置。
一般情况下，文件系统采用FAT32格式，主控制器需要读取文件系统启动区扇区信息，从而找到文件所在扇区及其起始地址。
4.读取数据在找到文件所在位置后，主控制器就可以根据文件系统的信息，向SD卡发送读操作指令，读取文件数据。
读取数据时，主控制器需要根据SD卡的速度、数据传输模式等参数设置接口波特率、时序等参数。
5.写入数据SD卡写数据流程与读数据基本相同，只是主控制器需要向SD卡发送写操作指令，将数据写入SD卡中。
写入数据时，主控制器需要根据SD卡的容量、速度等参数设置写入数据的起始位置、写入数据的长度、写入数据的校验和等参数。
6.关闭SD卡当读写操作完成后，主控制器需要向SD卡发送停止指令，将SD卡彻底关闭。
关闭SD卡可以避免SD卡数据丢失、损坏等问题。
三、SD卡的数据保护SD卡存储的数据非常重要，因此在SD卡的读写过程中，需要采取一定的措施保护数据。
linux 读写 sd卡 方法
linux 读写 sd卡方法
在Linux系统中，要读写SD卡，你可以按照以下步骤进行操作：
1. 插入SD卡，首先，在Linux系统中插入SD卡。
插入SD卡后，系统通常会自动挂载SD卡，如果没有自动挂载，你可以手动挂
载SD卡。
2. 确认SD卡挂载点，在Linux系统中，挂载SD卡后，系统会
将SD卡挂载到某个目录下，你可以使用命令“df -h”或者“lsblk”来查看SD卡的挂载点。
3. 读取SD卡数据，一旦SD卡被挂载到系统中，你就可以通过
文件管理器或者命令行来访问SD卡中的数据。
在文件管理器中，你
可以直接点击SD卡的挂载点来访问SD卡中的文件；在命令行中，
你可以使用“cd”命令切换到SD卡的挂载点，然后使用“ls”命令
来列出SD卡中的文件和目录。
4. 写入SD卡数据，如果你想向SD卡中写入数据，你可以直接
在文件管理器中拖拽文件到SD卡的挂载点，或者在命令行中使用“cp”命令或者“mv”命令来复制或移动文件到SD卡中。
5. 安全移除SD卡，在完成读写操作后，你应该安全地移除SD 卡，以免损坏数据。
你可以在文件管理器中右键点击SD卡的挂载点
并选择“安全移除”，或者在命令行中使用“umount”命令来卸载
SD卡。
总的来说，在Linux系统中，读写SD卡的方法主要涉及到挂载SD卡、访问SD卡中的数据、以及安全地移除SD卡。
通过以上步骤，你应该能够在Linux系统中成功读写SD卡。
SD卡读写操作详细说明
SD卡读写操作详细说明
一、SD卡的读取
1、安装SD卡:在使用SD卡之前，首先要将SD卡放入SD卡插槽，然后把开关拉到ON位置，表明SD卡装载完成。
2、打开IO口：在使用SD卡之前，需要在正确的地址上打开该SD卡的IO口，这样才能进行SD卡的读写操作。
3、初始化SD卡：在SD卡装载完成并打开IO口后，就可以进行SD 卡的初始化操作了。
SD卡的初始化是必须的，只有在SD卡的初始化操作成功后，才能进行下一步的读写操作。
4、发送CMD命令：发送CMD命令是SD卡的read操作的前提，必须发送CMD命令，才能获得SD卡中指定的数据，进而实现SD卡的读取。
5、读取数据：在发送CMD命令之后，就可以对SD卡中指定的数据进行读取，可以读取文本文件，二进制文件，BMP图片等等。
二、SD卡的写入
1、打开IO口：在使用SD卡之前，需要在正确的地址上打开该SD卡的IO口，这样才能进行SD卡的读写操作。
2、初始化SD卡：在SD卡装载完成并打开IO口后，就可以进行SD 卡的初始化操作了。
SD卡的初始化是必须的，只有在SD卡的初始化操作成功后，才能进行下一步的读写操作。
3、格式化SD卡：在连接SD卡后，需要进行格式化操作，必须格式化SD卡，才能进行SD卡的写入操作。
4、发送CMD命令：写入操作也需要发送CMD命令，发送CMD命令的目的是为了定位写入数据的位置。
5、写入数据：在发送CMD命令之后。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SD卡操作一、概述1、简介SD卡是基于flash的存储卡。
SD卡和MMC卡的区别在于初始化过程不同。
SD卡的通信协议包括SD和SPI两类。
SD卡使用卡内智能控制模块进行FLASH操作控制，包括协议、安全算法、数据存取、ECC算法、缺陷处理和分析、电源管理、时钟管理。
2、功能介绍2.1 特点1)主机无关的FLASH内存擦除和编程读或写数据，主机只要发送一个带地址的命令，然后等待命令完成，主机无需关心具体操作的完成。
当采用新型的FLASH时，主机代码无需更新。
2)缺陷管理3)错误恢复4)电源管理Flash每个扇区有大约10万次的写寿命，读没有限制。
擦除操作可以加速写操作，因为在写之前会进行擦除。
3 SD总线模式3.1 Negotiating Operation Conditions当主机定义了SD卡不支持的电压范围时，SD卡将处于非活动状态，将忽略所有的总线传输。
要退出非活动状态唯一的方法就是重新上电。
3.2 SD卡获取和识别SD卡总线采用的是单主多从结构，总线上所有卡共用时钟和电源线。
主机依次分别访问每个卡，每个卡的CID寄存器中已预编程了一个唯一的卡标识号，用来区分不同的卡。
主机通过READ_CID命令读取CID寄存器。
CID寄存器在SD卡生产过程中的测试和格式化时被编程，主机只能读取该号。
DAT3线上内置的上拉电阻用来侦测卡。
在数据传输时电阻断开(使用ACMD42)。
3.3 卡状态卡状态分别存放在下面两个区域：卡状态（Card Status），存放在一个32位状态寄存器，在卡响应主机命令时作为数据传送给主机。
SD状态（SD_Status），当主机使用SD_STATUS（ACMD13）命令时，512位以一个数据块的方式发送给主机。
SD_STATUS还包括了和BUS_WIDTH、安全相关位和扩展位等的扩展状态位。
3.4 内存组织数据读写的基本单元是一个字节，可以按要求组织成不同的块。
Block:块大小可以固定，也可以改变，允许的块大小是实际大小等信息存储在CSD寄存器。
Sector:和擦除命令相关，由几个块组成。
Sector的大小对每个设备是固定的，大小信息存储在CSD寄存器。
WP Group:写保护单位。
大小包括几个group，写保护由一位决定，对每个设备大小是固定的，存储在CSD寄存器。
3.5 读写操作Single Block Mode:主机根据事先定义的长度读写一个数据块。
由发送模块产生一个16位的CRC校验码，接受端根据校验码进行检验。
读操作的块长度受设备sector大小(512 bytes)的限制，但是可以最小为一个字节。
不对齐的访问是不允许的，每个数据块必须位于单个物理sector内。
写操作的大小必须为sector大小，起始地址必须与sector边界对齐。
Multiple Block Mode:主机可以读写多个数据块（相同长度），根据命令中的地址读取或写入连续的内存地址。
操作通过一个停止传输命令结束。
写操作必须地址对齐。
3.6 数据传输速率SD卡可以通过单数据线（DAT0）或四根数据线（DAT0-DAT3）进行数据传输。
单根数据线传输最大传输速率为25 Mbit/s，四根数据线最大传输速率为100 Mbit/s。
3.7 数据保护每个sector的数据通过Error Correction Code (ECC)进行保护。
在写sector时生成ECC，在读sector时检验ECC。
如果发现错误，在传输前进行纠正。
3.8数据擦除SD卡数据擦除的最小单位是sector。
为了加速擦除操作，多个sector可以同时擦除。
为了方便选择，第一个指令包含起始地址，第二个指令包含结束地址，在地址范围内的所有sector将被擦除。
3.9 写保护两种写保护方式可供选择，永久保护和临时保护，两种方式都可以通过PROGRAM_CSD指令进行设置。
永久保护位一旦设置将无法清除。
3.10 拷贝位通过CSD寄存器中的拷贝位（copy bit）设置SD卡中的数据是原始数据还是拷贝数据。
拷贝位一旦设置，将无法清除，在测试和格式化时使用。
3.11 CSD寄存器所有SD卡的配置信息存储在CSD寄存器。
通过SEND_CSD读取，PROGRAM_CSD修改。
4 SPI模式二、S D卡接口描述1 引脚和寄存器主机通过9个引脚和SD卡相连1.1 SD模式引脚扩展数据线(DAT1-DAT3)上电后为输入，SET_BUS_WIDTH命令执行后作为数据线。
即使只有DAT0使用，所有数据线都和外部上拉电阻连接，否则DAT1 & DAT2（如果未被使用）的振荡输入将引起非期望的高电流损耗。
上电后，数据线输入50K(+/-20K)欧姆的上拉（用来进行卡侦测和SPI模式选择）。
用户可以在常规数据传输时，通过SET_CLR_CARD_DETECT (ACMD42)命令分离上拉。
1.2 SPI模式引脚1.3 寄存器主机通过重新上电来重置（reset）卡。
卡有它自身检测上电的电路，当上电后卡状态切换到idle状态。
也可以通过GO_IDLE (CMD0)指令来重置。
2SD卡总线拓扑SD总线有6根通信线和三根电源供应线：✧CMD——命令线是双向信号线。
主机和卡通过push pull 模式工作。
✧DAT0-3——数据线是双向信号线。
主机和卡通过push pull 模式工作。
✧CLK——时钟是从主机到卡的信号。
CLK通过push pull 模式操作。
✧VDD—VDD是所有卡的电源供应线。
✧VSS[1:2]—VSS是2根地线。
在初始化的时候，向每个卡分别发送命令，允许应用检测卡并给物理槽（physical slot）分配逻辑地址。
数据通常分别传输给每个卡。
然后，为了方便处理卡堆栈，初始化后所有命令同时发送给所有卡，在命令数据包中包含了操作地址。
SD总线允许动态配置数据线数目。
上电后默认SD卡只用DAT0作为数据传输线。
初始化后，主机可以改变总线宽度。
这个特性使得在硬件开销和系统性能间取得平衡。
3SPI总线拓扑4电气接口4.1 上电上电后，包括热插入，卡进入idle状态。
在该状态SD卡忽略所有总线操作直到接收到ACMD41命令。
ACMD41命令是一个特殊的同步命令，用来协商操作电压范围，并轮询所有的卡。
除了操作电压信息，ACMD41的响应还包括一个忙标志，表明卡还在power-up过程工作，还没有准备好识别操作，即告诉主机卡还没有就绪。
主机等待(继续轮询)直到忙标志清除。
单个卡的最大上电时间不能操作1秒。
上电后，主机开始时钟并在CMD线上发送初始化序列，初始化序列由连续的逻辑“1”组成。
序列长度为最大1毫秒，74个时钟或supply-ramp-up时间。
额外的10个时钟(64个时钟后卡已准备就绪)用来实现同步。
每个总线控制器必须能执行ACMD41和CMD1。
CMD1要求MMC卡发送操作条件。
在任何情况下，ACMD41或CMD1必须通过各自的CMD线分别发送给每个卡。
5寄存器5.1 OCR(Operating Conditions Register)32位的操作条件寄存器存储了V DD电压范围。
SD卡操作电压范围为2~3.6V。
然而从内存中访问数据的电压是2.7~3.6V。
OCR显示了卡数据访问电压范围，结构如下表所示。
表3-8 OCR寄存器定义OCR结构如下图所示。
如果第32位（busy bit）置位，表明卡上电过程已结束。
5.2 CID(Card Identification)CID寄存器长度为16个字节的卡唯一标识号，该号在卡生产厂家编程后无法修改。
SD 和MMC卡的CID寄存器结构不一样。
1、格式为“n.m”，如“6.2”表示为0110 00105.3 CSD(Card Specific Data)CSD寄存器包含访问卡数据所需的配置信息。
SD卡和MMC卡的CSD不同。
6数据交互格式和卡容量通常，SD卡分为2个区：✧用户区—用户通过读写命令存储安全和非安全数据。
✧安全保护区（Security Protected Area）—版权保护应用程序用来保存安全相关数据，通过SD安全规范中定义的条件验证后，由主机使用安全的读写指令完成操作。
安全保护区的大小大概是总大小的1%。
三、S D卡协议1 SD总线协议SD总线通信是基于命令和数据位流方式的，由一个起始位开始，以一个停止位结束：命令——命令是开始开始操作的标记。
命令从主机发送一个卡（寻址命令）或所有连接的卡（广播命令）。
命令在CMD线上串行传送。
响应——响应是从寻址卡或所有连接的卡（同步）发送给主机用来响应接受到的命令的标记。
命令在CMD线上串行传送。
数据——数据可以通过数据线在卡和主机间双向传送。
卡寻址通过会话地址方式实现，地址在初始化的时候分配给卡。
SD总线上的基本操作是command/response。
数据传送采用块方式，数据块后接CRC校验位，操作包括单数据块和多数据块。
多数据块更适合快速写操作，多数据块传输当在CMD线出现停止命令时结束。
数据传输可以在主机端设置采用单数据线或多数据线方式。
块写操作在DAT0数据线写操作期间使用忙信号，无论用来传输的信号线数目是多少。
命令格式如下所示：响应标记（token）根据内容不同具有四种格式，标记长度。
长度为48位或136位。
数据块的CRC算法采用16位的CCITT多项式。
在命令行中，MSB位首先传送，LSB位最后传送。
当使用宽总线模式时，数据同时在4根数据线上传输。
开始位、结束位和CRC在每根数据线上传送。
CRC对每根数据线单独计算。
CRC状态响应和Busy信号只通过DAT0由卡发送给主机。
2 协议功能描述所有主机和SD卡间的通信由主机控制。
主机发送下述两类命令：●广播命令——广播命令发送给所有SD卡，有些命令需要响应。
●寻址（点对点）命令——寻址命令只发送给具有相应地址的卡，并需要从卡返回一个响应。
对卡而言也有两类操作：●卡识别模式——在重置（reset）后当主机查找总线上的新卡时，处于卡识别模式。
重置后SD卡将始终处于该模式，直到收到SEND_RCA命令（CMD3）。
●数据传输模式——一旦卡的REC发布后，将进入数据传输模式。
主机一旦识别了所有总线上的卡后，将进入数据传输模式。
操作模式与卡状态关系：3 卡识别模式在卡识别模式，主机重置所有处于卡识别模式的SD卡，检验操作电压范围，识别卡并请求卡发送相对卡地址RCA。
操作对每个卡在各自的CMD线上单独进行，所有的数据传送只使用CMD线。
3.1 重置GO_IDLE_STATE(CMD0)是软件重置命令，设置每个SD卡进入Idle状态。
处于Inactive 状态的卡不受此命令影响。
主机上电后，所有SD卡进入Idle状态，包括处于Inactive状态的卡。
