windowsServer2008R2,NAT服务器,端口映射
server2008R2搭建NAT
硬件上，搭建一个NAT服务器（以下简称服务器）需要具备两块物理网卡和一台交换机，当然我们搭了服务器就需要有客户机和连接用的网线。
假设服务器中A网卡接入网络，B网卡接入交换机，客户机则连接到交换机上，也就是如下网络架构：软件上，WindowsServer 2008 r2的NAT设置于Server2003和2008都略有区别，网上所提供的教程针对Linux、Server2003和2008的教程比较多，本着傻瓜式教程的宗旨，以下我将逐一列举搭建NAT服务器的步骤。
第一步：禁用Internet Connection Sharing服务。
因为ICS（InternetConnection Sharing）与NAT同时存在会造成冲突，所以要禁用。
在开始-->管理工具-->服务中，找到InternetConnection Sharing，然后停用并禁用ICS服务。
第二步：添加路由与远程访问角色服务。
进入服务器管理器添加角色，添加“网络策略和访问服务”，这时可以选择安装角色服务，把“路由”和“远程访问服务”都选上。
然后下一步。
不用重启。
第三步：配置网卡。
对于校园网用户，网卡A是不需要配置的，因为校园网环境中提供DNS、DHCP等服务，但是我们需要知道我们的DNS服务器IP地址是什么（珠海校区：主DNS服务器211.66.128.1，备用DNS服务器211.66.128.2；南校区主DNS服务器202.116.64.2，备用DNS服务器202.116.64.3），在后面的配置有用。
然后网卡B的IP 地址填写172.16.1.1，使用默认的子网掩码（255.255.0.0），网关不填，DNS服务器必须填上。
由于我们在这里使用了手动IP分配，所以客户机上也需要进行IP设置，具体设置为：IP地址填172.16.1.1xx，子网掩码255.255.0.0，网关就填172.16.1.1，DNS服务器必须填上。
至此网卡配置完成第四步：在服务器管理器左侧窗口展开“网络策略和访问服务”，右键点击路由和远程访问，选择“配置并启用路由和远程访问”。
WindowsServer2008R2服务器安装及设置教程
WindowsServer2008R2服务器安装及设置教程Windows Server 2008R2服务器安装及设置教程第一篇：系统安装与设置前言：本安装及设置教程适用于使用Windows2008R2为操作系统的服务器，目的是让服务器实现下列环境。
语言脚本环境：ASP、1.1、2.0、3.0、3.5、PHP（FastCGI模式）。
数据库环境：Access、MSSQL、MySQL。
FTP环境：Ser-U常见组件：AspJpeg、Jmail、LyfUpload、动易、ISAPI_ReWrite。
一、系统准备操作系统：Windows2008R2原版安装文件、服务器硬件驱动程序、SQL SERVER 2000安装盘、SQL SERVER 2000 SP4 补丁，MySQL安装包，PHP压缩包，Zend Optimizer安装包，Serv- U 囧.0.6，Aspjpeg 2.0，JMail 4.5，LyfUpload，动易组件 1.8.6，ISAPI_ReWrite，GHOST。
Windows2008R2和SQL SERVER 2000安装文件可以购买正版光盘或其他途径获得。
Windows2008R2最好是原版，SQL SERVER 2000可以选择企业版或者标准版。
SQL SERVER 2000 SP4可以直接从微软网站下载获得。
服务器硬件驱动应该在购买服务器的同时附带了。
MySQL安装文件，PHP安装文件，Zend Optimizer安装文件可以到其官方网站免费下载，或到其他下载网站获得。
Serv_U，Aspjpeg，Jmail，LyfUpload，动易组件，ISAPI_ReWrite和GHOST等均可以通过购买或者其他途径来获得。
二、系统安装分区：服务器的硬盘是320Ｇ，分成了4个区，C盘做系统盘（30G），D盘做数据库和软件盘（50G），E盘做网站目录（150G），F盘做备份盘（90G），以NTFS格式对4个区进行格式化。
windows2008R2双网卡设置（一内网,一外网）
windows2008R2双⽹卡设置（⼀内⽹,⼀外⽹）⾮安装路由⾓⾊修改注册表HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\Tcpip\Parameters\Interfaces下的⼆⽹卡的⼦项的EnableDeadGWDetect值为0 (禁⽤失效⽹关检测)在本地连续1修改接⼝跃点数,上⽹的为10,⾮上⽹的11,⽹关跃点数都为1修改路由route printroute add -p 192.168.15.100 mask 255.255.255.0 192.168.19.254表⽰192.168.15.100⾛19⽹段软路由模式配置⾓⾊1. 添加⽹络策略和访问服务中的路由与远程访问2. 启动选择NAT,并选择相关出外⽹的⽹卡3. 添加静态路由,接⼝选择Wan,⽬标:0.0.0.0 ⽹络掩码:0.0.0.0 ⽹关:电信给的⽹关地址,(⾮IP),跃点数:为24. 更改内⽹IP的⽹卡跃点数为:20关于映射,在NAT中找到wan⽹卡,选中公⽤接⼝连接到Internet,并勾选在此接⼝上启⽤NAT,然后再服务与端⼝中添加,名称如:PHP 传⼊端⼝8085,专⽤地址写内⽹服务器,传出端⼝:内⽹服务器的端⼝注:内⽹的服务器的IP⽹关应使⽤路由服务的IP才能出⼝关于双⽹卡路由限制IP转发的设定(本⽂限定出外⽹只与ip:192.168.21.10通讯为例)1.先按上节⽂中的软路由模式设置,2.然后在IPv4中的常规中选中wan接⼝右键属性.3.点击⼊站筛选器 -源地址:192.168.21.10,掩码:255.255.255.254 ,选择丢弃所有数据包,满⾜以下条件的例外4.确定,应⽤相关设置。
Windows下实现SNAT和DNAT（端口映射
先说说什么是NAT。
在传统的标准的TCP/IP通信过程中，所有的路由器仅仅是充当一个中间人的角色，也就是通常所说的存储转发，路由器并不会对转发的数据包进行修改，更为确切的说，除了将源MAC地址换成自己的MAC 地址以外，路由器不会对转发的数据包做任何修改。
NAT(Network Address Translation网络地址翻译)就是出于某种特殊需要而对数据包的源ip地址、目的ip地址、源端口、目的端口进行改写的操作。
NAT分为SNAT(Source Network Address Translation)和DNAT(Destination Network Address Translation)。
顾名思义，SNAT就是源地址翻译，平时所说的NAT就是指这个，它可以让一个局域网里的计算机来共享一个IP上网。
DNAT就是目的地址翻译，平时所说的端口映射就是它了，它可以让外部的计算机来访问局域网内的机器，比如，你在局域网内建了个Web服务器，想让外面的用户来访问它，那NDAT就很有用了。
下面就说说在Windows下面如何实现SNAT和DNAT。
以Windows2003为例，我的外网IP为172.18.10.12(也是个内部IP，没办法，在学校的局域网里)，内部的局域网为192.168.100.0/24，其中一台机子为192.168.100.10，我在192.168.100.10这台机子上建了一个Web服务器，端口是80，我现在是要让局域网内的机器全部上网，而且把192.168.100.10映射到172.18.10.12这台机器的8080端口上去，以方便局域网外的用户来访问这个Web服务器。
首先，172.18.10.12这台机器要有两个网卡，（其实一个也可以，不过这样会增加网络负担，而且安全性也不好，就不多说单网卡的方法了，反正网卡又不贵，:)）。
其中一个连接外网，一个连接内网。
而且，要先禁用Windows自带的防火墙（那我想用Windows自带的防火墙怎么办？没事的，下面可以在NAT 上启用防火墙）。
Windows NAT端口映射详细教程
网外(Internet)访问代理服务器内部的实现方法由于公网IP地址有限，不少ISP都采用多个内网用户通过代理和网关路由共用一个公网IP上INTERNET的方法，这样就限制了这些用户在自己计算机上架设个人网站，要实现在这些用户端架设网站，最关键的一点是，怎样把多用户的内网IP和一个他们唯一共享上网的IP进行映射！就象在局域网或网吧内一样，虽然你可以架设多台服务器和网站，但是对外网来说，你还是只有一个外部的IP 地址，怎么样把外网的IP映射成相应的内网IP地址，这应该是内网的那台代理服务器或网关路由器该做的事，对我们用私有IP地址的用户也就是说这是我们的接入ISP服务商（中国电信、联通、网通、铁通等）应该提供的服务，因为这种技术的实现对他们来说是举手之劳，而对我们来说是比较困难的，首先得得到系统管理员的支持才能够实现。
因为这一切的设置必须在代理服务器上做的。
要实现这一点，可以用Windows 2000 Server 的端口映射功能，除此之外Winroute Pro也具有这样的功能，还有各种企业级的防火墙。
而对于我们这些普通用户，恐怕还是用Windows 2000 Server最为方便。
先来介绍一下NAT，NAT（网络地址转换）是一种将一个IP地址域映射到另一个IP地址域技术，从而为终端主机提供透明路由。
NAT包括静态网络地址转换、动态网络地址转换、网络地址及端口转换、动态网络地址及端口转换、端口映射等。
NAT常用于私有地址域与公用地址域的转换以解决IP地址匮乏问题。
在防火墙上实现NAT后，可以隐藏受保护网络的内部拓扑结构，在一定程度上提高网络的安全性。
如果反向NAT提供动态网络地址及端口转换功能，还可以实现负载均衡等功能。
端口映射功能可以让内部网络中某台机器对外部提供WWW服务，这不是将真IP地址直接转到内部提供WWW服务的主机，如果这样的话，有二个蔽端，一是内部机器不安全，因为除了WWW之外，外部网络可以通过地址转换功能访问到这台机器的所有功能；二是当有多台机器需要提供这种服务时，必须有同样多的IP地址进行转换，从而达不到节省IP地址的目的。

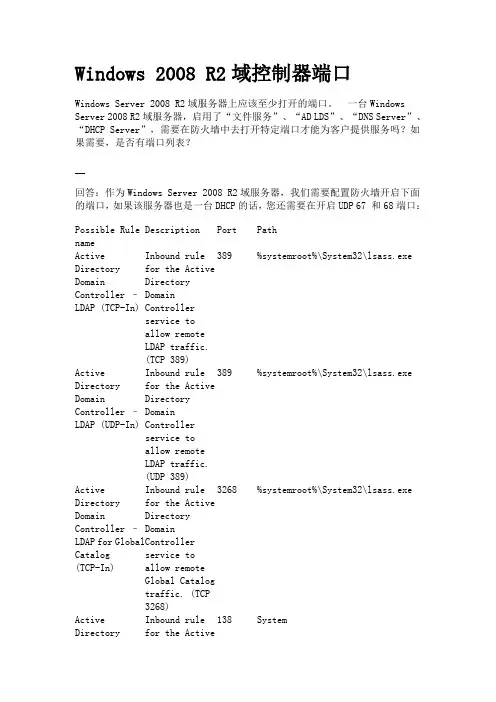

Windows 2008 R2域控制器端口
Windows 2008 R2域控制器端口Windows Server 2008 R2域服务器上应该至少打开的端口。
一台Windows Server 2008 R2域服务器，启用了“文件服务”、“AD LDS”、“DNS Server”、“DHCP Server”，需要在防火墙中去打开特定端口才能为客户提供服务吗？如果需要，是否有端口列表？回答：作为Windows Server 2008 R2域服务器，我们需要配置防火墙开启下面的端口，如果该服务器也是一台DHCP 的话，您还需要在开启UDP 67 和68端口： Possible Rule name Description Port PathActive Directory Domain Controller – LDAP (TCP-In) Inbound rule for the Active Directory Domain Controllerservice to allow remote LDAP traffic. (TCP 389)389 %systemroot%\System32\lsass.exeActive Directory Domain Controller – LDAP (UDP-In) Inbound rule for the Active Directory Domain Controllerservice to allow remote LDAP traffic. (UDP 389)389 %systemroot%\System32\lsass.exeActive Directory Domain Controller – LDAP for Global Catalog (TCP-In) Inbound rule for the Active Directory Domain Controller service to allow remoteGlobal Catalog traffic. (TCP 3268)3268 %systemroot%\System32\lsass.exeActive Directory Inbound rule for the Active138 SystemDomain Controller – NetBIOS name resolution (UDP-In) Directory Domain Controller service to allow NetBIOSnameresolution. (UDP 138)Active Directory Domain Controller – SAM/LSA (NP-TCP-In) Inbound rule for the Active Directory Domain Controller service to beremotely managed over Named Pipes. (TCP 445)445 SystemActive Directory Domain Controller – SAM/LSA (NP-UDP-In) Inbound rule for the Active Directory Domain Controller service to beremotely managed over Named Pipes. (UDP 445)445 SystemActive Directory Domain Controller – Secure LDAP (TCP-In) Inbound rule for the Active Directory Domain Controller service toallow remote Secure LDAP traffic. (TCP 636)636 %systemroot%\System32\lsass.exeActive Directory Domain Controller – Secure LDAP for Global Catalog Inbound rule for the Active Directory Domain Controller service to3269 %systemroot%\System32\lsass.exe(TCP-In) allow remoteSecure GlobalCatalogtraffic. (TCP3269)Active Directory Domain Controller –W32Time (NTP-UDP-In) Inbound rulefor the ActiveDirectoryDomainControllerservice toallow NTPtraffic for theWindows Timeservice. (UDP123)123 %systemroot%\System32\svchost.exeActive Directory Domain Controller (RPC) Inbound rule toallow remoteRPC/TCP accessto the ActiveDirectoryDomainControllerservice.DynamicRPC%systemroot%\System32\lsass.exeActive Directory Domain Controller (RPC-EPMAP) Inbound rulefor the RPCSSservice toallow RPC/TCPtraffic to theActiveDirectoryDomainControllerservice.135 %systemroot%\System32\svchost.exeActive Directory Domain Controller (TCP-Out) Outbound rulefor the ActiveDirectoryDomainControllerservice. (TCP)Any %systemroot%\System32\lsass.exeActive Directory Domain Controller Outbound rulefor the ActiveDirectoryDomainAny %systemroot%\System32\lsass.exe(UDP-Out) Controllerservice. (UDP)DNS (TCP,Incoming)DNS inbound 53 %systemroot%\System32\dns.exeDNS (UDP,Incoming)DNS inbound 53 %systemroot%\System32\dns.exe DNS (TCP,outbound)DNS outbound 53 %systemroot%\System32\dns.exeDNS (UDP,outbound)DNS outbound 53 %systemroot%\System32\dns.exeDNS RPC, incoming Inbound rulefor the RPCSSservice toallow RPC/TCPtraffic to theDNS Service135 %systemroot%\System32\dns.exeDNS RPC, incoming Inbound rule toallow remoteRPC/TCP accessto the DNSserviceDynamicRPC%systemroot%\System32\dns.exe下面几篇文档您可以作为参考：======How to configure a firewall for domains and trustsActive Directory Replication over FirewallsDHCP: Port 67 (DHCP server port for IPv4) should not be in use by any other processJason Hou MCSE 2003+SecurityWindows 2008 R2域控制器端口的相关文章请参看指定活动目录复制端口ad域端口活动目录域端口域控制器端口分支域控制器同步端口域客户端远程管理端口域客户端登录用到的端口Windows 2008 主域控与辅助域控通讯端口主域控制器与辅域控制器通讯端口AD域客户端登录与交换机端口学习域控制器与客户端通信端口范围—gnaw0725。
NAT和端口映射的区别
对于nat，每一个访问的建立，都会在防火墙上留下记录，比如192.168.1.50的12345端口复用了200.201.30.41的54321端口进行对新浪的访问，则防火墙会有一个对应的表200.201.30.41:54321<——>192.168.1.50:123 45，当数据返回时，仍然会按照这个连接，将数据返回给内网主机192.168.1.50；当连接结束时，会释放200.201.30.41:54321的端口，这时，54321号端口又可以给其他的连接请求使用。
这是对于nat的情况。
而对于端口映射的情况则不同，例如内网的web服务器的ip地址为172.168.1.10，web 服务需要向外网发布，这时，就需要进行端口映射，在防火墙上建立固定的端口映射表172.168.1.10:80<——>200.201.70.71:80，这个映射是固定的。
这样，在外网的用户访问该web服务器的时候，访问的就是外网200.201.70.71这ip地址。
访问时使用http://200.201.70.71即可访问到172.168.1.10:80的web服务器（实际上是http://200.201.70.71:80，由于http协议默认使用80端口，所以可以省略）。
这时，200.201.70.71的80端口就被占用了，也就是不能再被其他的内部地址使用，虽然这里的80端口是保留端口，但是原理是一样的。
在做端口映射的时候，可以将内部地址端口映射为外部地址相同的端口，也可以映射为不同的端口，如内网有另外一台web服务器172.168.1.20需要向外网发布，但是200.201.70.71的80端口已经被172.168.1.10的80端口占用了，这时，可以使用其他的任何未被占用的端口（非保留端口），如建立以下的映射：172.168.1.20:80<——>200.201.70.71:8080，这时，访问http://200.201.70.71:8080即可访问到172.168.1.20发布的web服务，只是这个时候必须指定访问8080端口，否则会访问到172.168.1.10发布的web服务。
Win2008当路由器配置NAT
Win2008当路由器配置NAT本文档详细介绍了如何将Windows Server 2008配置为路由器并实现NAT功能。
以下是每个章节的细节说明。
1：确认系统要求确保您的计算机满足Windows Server 2008的最低系统要求，包括硬件和软件要求。
2：安装操作系统安装Windows Server 2008操作系统并完成初始化设置。
确保您具有管理员权限。
3：配置网络适配器连接网络适配器并配置IP地址、子网掩码、默认网关和DNS服务器。
4：启用路由和远程访问打开服务器管理器，选择添加角色和功能。
选择网络策略和访问服务角色，勾选路由和远程访问服务。
5：配置网络地址转换（NAT）打开服务器管理器，选择工具，然后选择网络地址转换（NAT）管理器。
右键单击“NAT”节点，选择“新建接口”。
选择外部网络连接，并根据提示配置网络地址。
6：配置NAT规则右键单击“NAT”节点，选择“新建接口”。
选择内部网络连接，并根据提示配置网络地址。
定义源和目标网络地址以及端口范围。
7：测试路由器配置使用另一台计算机连接到您的网络，并尝试通过您的Windows Server 2008路由器上网。
确保互联网连接正常，并且网络地址转换（NAT）功能正常工作。
附件：本文档不包含附件。
法律名词及注释：1： NAT（Network Address Translation）- NAT是一种网络技术，可以将私有IP地址转换为公共IP地址，以实现多台计算机通过单个公共IP地址访问互联网的功能。
2： IP地址- IP地址是在计算机网络中用于唯一标识和定位计算机和其他网络设备的数字标识符。
3： DNS服务器（Domn Name System）- DNS服务器是一种将域名解析为IP地址的服务器，使计算机能够通过域名访问网站。
windows server 2008防火墙规则
windows server 2008防火墙规则
Windows Server 2008防火墙规则用于管理和控制网络流量。
以下是一些常见的Windows Server 2008防火墙规则：
1. 入站规则：用于控制从外部网络进入服务器的流量。
可以配置允许或禁止特定端口、IP地址或协议的流量进入服务器。
2. 出站规则：用于控制从服务器发送到外部网络的流量。
可以配置允许或禁止特定端口、IP地址或协议的流量离开服务器。
3. 安全规则：用于保护服务器免受恶意攻击。
可以配置阻止潜在威胁、防止未经授权的访问或限制敏感数据传输的规则。
4. NAT规则：用于网络地址转换（NAT）。
可以配置将一个
IP地址映射到另一个IP地址，允许服务器在不暴露真实IP地
址的情况下与外部网络通信。
5. 程序规则：用于控制特定程序的网络访问。
可以配置允许或禁止特定程序的入站或出站连接。
6. VPN规则：用于设置虚拟专用网络（VPN）连接。
可以配
置允许或限制远程用户通过VPN连接到服务器。
7. 高级安全规则：用于更复杂的网络安全需求。
可以配置更详细的访问控制列表、QoS（服务质量）规则、防火墙监控等。
以上规则只是示例，实际使用时应根据具体的网络安全需求进
行配置。
可以使用Windows防火墙管理工具（如Windows防火墙高级安全）来创建、编辑和管理这些规则。
Windows Server 2008 安装过程图文详解
一、Windows Server 2008 安装过程图文详解工具/原料•Windows Server 2008 R2安装光盘•足够的硬件配置方法/步骤安装系统之前，请确保硬盘里没有重要的资料!！！首先设置光盘启动，将系统光盘放入光驱，开始激动人心的2008 R2的安装。
第一个界面，如图。
正在装载系统文件……1.2很快，你就可以看到这个了，如图.先选择好你的语言及其他，点击：下一步。
2.3这个才是真正的开始安装，呵呵,点击:现在安装。
如图。
3. 4到了这里，请选择你要安装的版本，我当然是要安装完整版的企业版啦。
如图。
4.5打勾:接受，再下一步。
如图.5.6安装方式的选择,这个根据你的需要，如果你是从低版本升级到2008的话，你就点击升级吧，其他的当然是自定义啦，如图.因为我的是新装，硬盘上无任何数据呢。
安装之前，得先分区,这个大家都懂的了,如图。
所以，我们点击：驱动器选项。
6.8然后点击：新建，如图。
7.9一般来说，2008的系统占用空间约为20G 左右，但实际安装建议50G以上，如图。
8.10提示：要为系统文件创建额外的分区，这是必须的，点确定吧,如图。
9.吧11然后会返回上一层，这时，硬盘还有空间，我们先把他分成另一个区.先占击未分配的空间,再新建。
如图.10.12分完区后，会返回上一层,这时,大家要小心看清楚，因为我们要安装系统到“C盘”,我们必须这个分区，如图.错了你就得重新安装系统了，好累的。
开始安装了，安装是一个漫长的过程……这个过程如图。
.大约要半小时多.可能反复重启几次终于完成安装了，然后会自动重启……如图。
11.15看到这，有点激活了，如图。
当然还是要设置一个密码。
点击:确定。
12.16设置密码是有些要求的：有长度要求（4个以上字符）、复杂性(要有大小写及数字）要求及历史要求.设置好了,点击:右箭头，如图。
会提示：密码成功修改，请保管你的密码哦。
13.18第一次进入桌面，会先准备好用户信息配置等等，请稍后，如图.到此，系统正式安装完成了，快来尝试新功能吧。
NAT外网访问内网方法,内网端口映射外网ip
NAT外网访问内网方法,内网端口映射外网ip由于公网IP地址有限，不少ISP都采用多个内网用户通过代理和网关路由共用一个公网IP上INTERNET的方法，这样就限制了这些用户在自己计算机上架设个人网站，要实现在这些用户端架设网站，最关键的一点是，怎样把多用户的内网IP和一个他们唯一共享上网的IP进行映射！就象在局域网或网吧内一样，虽然你可以架设多台服务器和网站，但是对外网来说，你还是只有一个外部的IP 地址，怎么样把外网的IP映射成相应的内网IP地址，这应该是内网的那台代理服务器或网关路由器该做的事，对我们用私有IP地址的用户也就是说这是我们的接入ISP服务商（中国电信、联通、网通、铁通等）应该提供的服务，因为这种技术的实现对他们来说是举手之劳，而对我们来说是比较困难的，首先得得到系统管理员的支持才能够实现。
因为这一切的设置必须在代理服务器上做的。
要实现这一点，可以用Windows 2000 Server 的端口映射功能，除此之外Winroute Pro也具有这样的功能，还有各种企业级的防火墙。
而对于我们这些普通用户，恐怕还是用Windows 2000 Server最为方便。
先来介绍一下NAT，NAT（网络地址转换）是一种将一个IP地址域映射到另一个IP地址域技术，从而为终端主机提供透明路由。
NAT包括静态网络地址转换、动态网络地址转换、网络地址及端口转换、动态网络地址及端口转换、端口映射等。
NAT常用于私有地址域与公用地址域的转换以解决IP地址匮乏问题。
在防火墙上实现NAT后，可以隐藏受保护网络的内部拓扑结构，在一定程度上提高网络的安全性。
如果反向NAT提供动态网络地址及端口转换功能，还可以实现负载均衡等功能。
端口映射功能可以让内部网络中某台机器对外部提供WWW服务，这不是将真IP 地址直接转到内部提供WWW服务的主机，如果这样的话，有二个蔽端，一是内部机器不安全，因为除了WWW之外，外部网络可以通过地址转换功能访问到这台机器的所有功能；二是当有多台机器需要提供这种服务时，必须有同样多的IP地址进行转换，从而达不到节省IP地址的目的。
如何设置端口映射端口映射的几种方法
如何设置端⼝映射端⼝映射的⼏种⽅法如何设置端⼝映射端⼝映射（Port Mapping/Port Forwarding）有点类似服务重定向, 所以有些路由器(Router)中也称为虚拟服务器(Virtual Server)。
为了描述⽅便, 下⾯的叙述中统⼀称为[端⼝映射]。
采⽤端⼝映射的⽅法，可以实现从Internet 到局域⽹内部机器的特定端⼝服务的访问。
端⼝映射的实现⽅式可以分为纯软件和软硬结合⽅式。
以纯软件⽅式实现端⼝映射功能软件有很多, ⽐如, MSWindows9x/200/XP 下的PortTunnel 专门针对HTTP、FTP、SMTP 服务的端⼝映射，提供了较多的参数设置，在相应的标签菜单下调整。
⼜如各种版本的Linux 操作系统本⾝就⽀持端⼝映射, 只需要⽹络管理员做相应的设置和调整即可实现。
⽽以软硬结合⽅式实现端⼝映射功能的, 主要常见于各种路由器(提供⽹关路由功能) 。
下⾯主要介绍各种路由器(Router)中如何实现端⼝映射⼀般路由器中有个端⼝映射（Port Mapping）或者虚拟服务器(Virtual Server)的设置。
⽤户需要在路由器(Router)的“管理界⾯”中相应的端⼝映射界⾯中, 设置好相应的需要映射的端⼝, 协议,内⽹地址等, 才能⽣效。
设置的⽅法可能会因为路由器(Router)不同的品牌和型号，在设置的⽅法上也会有所不同。
端⼝映射⽀持的⽹络协议有TCP/UDP/两者, 所以进⾏端⼝映射设置时, 如果不熟悉, 可以选择两者都⽀持。
举例说明:以某路由器(Router)为例，在启⽤其路由功能之后，⽹络拓扑图如下：这⾥假定路由器(Router)默认IP 内⽹地址为192.168.1.1，内⽹中电脑⼀般可以设置成为192.168.1.X（X=2~254），在内⽹中某⼀台电脑上打开IE，在地址栏输⼊http://192.168.1.1，输⼊初始⽤户名、密码，之后就可以看到设置界⾯了。
1.设置NAT服务器[共2页]
![1.设置NAT服务器[共2页]](https://img.taocdn.com/s3/m/63ca22e6b90d6c85ed3ac6b6.png)
第13章 Windows 路由器– 381 –图13-23 端口映射3．RRAS 内置的NATNA T 是一种特殊的路由器，网络操作系统大都内置了NA T 功能。
Windows 的RRAS 通过下列组件来实现完善的网络地址转换功能。
• 转换组件。
用于实现数据包转换。
它转换IP 地址，同时转换内部网络和Internet 之间转发数据包的端口。
• 寻址组件。
用于为内部网络计算机提供DHCP 服务。
寻址组件是简化的DHCP 服务器，用于分配IP 地址、子网掩码、默认网关以及DNS 服务器的IP 地址。
• 名称解析组件：用于为内部网络计算机提供DNS 名称解析服务。
将NAT 服务器作为内部网络计算机的DNS 服务器，当NAT 服务器接收到名称解析请求时，它随即将该请求转发到外部接口所配置的DNS 服务器，并将DNS 响应结果返回给内部网络计算机。
13.3.2 通过NAT 实现Internet 连接共享实验13-6 通过NAT 实现Internet 连接共享网络地址转换主要用来实现Internet 连接共享。
首先要配置用于网络地址转换的路由器（服务器），配置其专用接口和公用接口（Internet 接口，可以是LAN 网卡，也可以是拨号连接），添加并配置网络地址转换协议，然后对内部网络中的计算机进行TCP/IP 设置。
这里通过一个实例来介绍，其网络拓扑如图13-24所示。
这里使用局域网模拟公网。
图13-24 通过NA T 服务器共享网络连接1．设置NA T 服务器要将Windows Server 2012 R2服务器配置为NA T 路由器，利用路由和远程访问服务器安装向导非常方便，只要选择“网络地址转换（NA T ）”选项，根据提示逐步完成网络地址转换的所有配置即可。
不过手工设置则更加灵活实用，下面详细介绍网络地址转换设置步骤。
第11章WindowsServer2008路由和NAT
内容：
路由的概念
将Windows Server 2008配置成路由器
配置静态路由
理解动态路由
NAT的概念
配置内网使用NAT访问连接Internet
配置端口映射允许Internet用户访问内网Web站点
配置端口映射允许Internet用户访问内网远程桌面
6.检查ARP缓存，查看默认网关的IP地址是否已经解析为硬件地址。如果已经被解析，数据包将被传送到数据链路层且合并成帧。如果这个硬件地址在主机A的ARP缓存中尚未被解析，一个ARP广播将被发送到本地网络，以搜索172.16.0.1的硬件地址。路由器会响应这个请求并提供E0的硬件地址，接着主机A将缓存这个地址。同时路由器也会缓存主机A的硬件地址到ARP缓存中。
10.数据包将从帧中抽出，然后这个帧剩下的部分将被丢弃。数据包将被传送给在以太网类型字段中列出的上层协议，在这里是传递给IP协议。
11.IP会接收这个数据包，并检查其目的IP地址。由于数据包的目的地址与接收路由器所配置的任一地址不匹配，路由器将会在路由表中查看目的IP网络的地址。
12.此路由表中必须包含有网络172.16.2.0的表项，否则此数据包将立即丢弃。
7.一旦这个数据包和目的方的硬件地址被交付给数据链路层，一个数据帧将会产生。在这个帧中包含有目的主机和源主机的硬件地址，及以太网类型字段。在这个帧的结尾处是被称为帧校验序列的字段，它是装载循环冗余校验计算值的区域。
8.一旦帧封装完成，这个帧将被交付到物理层，以一次一位的方式发往物理媒体。
9.此冲突域中的每个设备将接收这些位并重建成帧。它们每个都将运行CRC并核对保存在FCS字段中的内容。如果这两个值不相匹配，此帧将被丢弃。如果这个CRC值相吻合，然后会检查目的主机的硬件地址是否也匹配，如果它是匹配的（本例中就是路由器的E0口是匹配的），那么路由器将查看以太网类型字段，以了解在网络层上使用的协议。
Windows Server 2008搭建L2TP服务器配置指导
Windows Server 2008 搭建L2tp VPN Server配置指导1、鼠标右键点击“我的电脑”，点“管理”打开服务器管理器，并展开“角色”项。
点右侧面板的“添加角色”按钮。
在弹出的“选择服务器角色”窗口中，选择“网络策略与访问服务”。
下一步：2、在弹出的“选择角色服务”窗口中，选择”网络策略服务器”、“路由和远程访问服务”，并确保“远程访问服务”、“路由”两项被选定。
并点下一步，直至完成此角色的安装。
3、完成安装后，展开“角色”、“网络策略和访问服务”，右键选择“配置并启用路由和远程访问”。
4、在“路由和远程访问服务欢迎向导”界面，点下一步。
5、在弹出的“配置”界面，在“虚拟专用网络（VPN）和NAT”打上对勾。
下一步：注：此处如果Windows Server 2008平台是双网卡，则执行上述步骤；如果只是但网卡，则此处可选择为“自定义配置”6、在“VPN连接”界面，选择名称为“WAI”的网卡，下一步：7、在接下来的界面中选择“来自一个指定的地址范围”，并下一步，在“地址范围分配”界面，输入新的地址范围，并确定后，下一步:8、在“管理多个远程访问服务器”界面，由于没有内部的RADIUS服务器，此处选择第一项“否，使用路由和远程访问来对连接进行身份验证”。
下一步：9、在“正在完成路由和远程访问服务服务器安装向导”界面，点完成，并在弹出的消息对话框中点”OK”。
10、完成配置后，展开至“端口”处，此时，可以看到L2TP已创建。
11、右键点击“路由和远程访问”，选择“属性”，选择“安全”，注：此项配置，如果在“角色”中添加了“NPS”，则此项配置可跳过，不需要配置，关于安全身份验证策略会在“NPS”中配置。
修改“身份验证方法”，勾选“chap”和“MS-chap v2”12、设置NPS网络策略选择“用于拨号或VPN连接的Radius服务器”，点击“配置VPN或拨号”选择“虚拟专用网络（VPN）连接”，点击下一步下一步保持默认选项，点击下一步指定用户组添加组“Users”点击确定完成配置下一步缺省配置，点击下一步缺省配置，点击下一步缺省配置，点击下一步点击完成按钮完成配置。
Win2008当路由器配置NAT
Win2008当路由器配置NATWin2008当路由器配置NAT本文档旨在提供关于如何在Windows Server 2008上配置网络地质转换（Network Address Translation，NAT）以充当路由器的详细指导。
目录：1.介绍2.系统要求3.安装和配置3.1 安装NAT功能3.2 配置网络接口3.3 配置NAT规则4.测试5.常见问题解答6.附件1.介绍网络地质转换（NAT）是一种在互联网接入中常用的技术，它将内部网络的私有IP地质与公共IP地质之间进行转换，使得多台设备可以通过共享一个公共IP地质访问互联网。
2.系统要求- Windows Server 2008操作系统- 两个以上网络接口卡（NIC）3.安装和配置3.1 安装NAT功能- 打开服务器管理器- 在左侧导航栏中选择“角色”- 单击右侧窗口中的“添加角色”- 选择“网络策略和访问服务”，“下一步”- 在列表中选择“网络策略和访问服务”，“下一步”- 单击“下一步”直至安装完成3.2 配置网络接口- 打开“控制面板”并选择“网络和共享中心”- “更改适配器设置”- 右键需要配置的网络接口，选择“属性”- 在“共享”选项卡中勾选“允许其他网络用户通过此计算机的Internet连接共享此计算机的Internet连接”- “确定”3.3 配置NAT规则- 打开“服务器管理器”- 在左侧导航栏中选择“工具”->“网络策略和访问服务”->“远程路由访问管理”- 右键“IPv4”并选择“新建转发”- 在“开始向导”中，选择“网络地质转换（NAT）”，“下一步”- 在“用于公共接口的网络接口”中选择需要共享的网络连接，“下一步”- 在“用于专用接口的网络接口”中选择服务器上的另一个网络接口，“下一步”- 单击“完成”4.测试在配置完成后，可以通过以下步骤测试NAT是否正常工作：- 连接一台设备到共享的网络接口上- 对该设备进行网络设置，将其默认网关设置为服务器的私有接口IP地质- 检查该设备是否可以正常访问互联网5.常见问题解答Q: 如何查看NAT是否正常工作？A: 可以使用命令行或图形界面工具来查看NAT的状态，例如使用netsh命令行工具或查看Windows服务器管理器中的NAT状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Windows Server 2008 R2的NAT服务器配置文档一、NAT 服务器软硬件要求。
软件使用Windows Server 2008 R2 Standad
Windows 2008 R2 Standard版本的硬件需求
二、配置步骤：
1、双网卡配置
本地连接为连接私网的网卡
本地连接的ip地址将作为私网网络的的网关地址
本地连接2为连接金红网（公网）的网卡
2、服务器角色添加
打开服务器管理器
开始——管理工具——服务器管理器。
添加角色
角色——添加角色
服务器角色——网络策略和访问服务
角色服务中选择路由和远程访问服务、远程访问服务、路由。
安装
安装成功
3、配置路由和远程访问
打开路由和远程访问
开始——管理工具——路由和远程访问
在左侧服务器名称上右键菜单上，选择配置并启用路由和远程访问
选择网络地址转换（NAT）
NAT Internet 连接，选择使用此公共接口连接到Internet ，选择本地连接2
名称和地址转换服务，因为我们的服务器都是静态ip，所有不使用此处提供的dns和dhcp功能，选择我稍后设置名称和地址服务
完成
完成路由和远程访问服务器安装向导后，默认配置下，路由和远程访问服务可以实现私网主机通过NAT服务器访问公共网络。
4端口映射，通过端口映射可实现金红网（公共网络）主机访问私网主机的功能。
4.1自定义端口映射，可以指定tcp或udp协议，传入端口和传出端口号。
NAT——本地连接2——右键属性，在服务和端口标签中，添加——服务描述：远程桌面映射——公共地址：在此接口——协议：远程桌面使用tcp协议——传入端口：1234——专用地址（要映射的私网主机地址）172.16.1.101——传出端口：3389
4.2内置常用服务器端口映射
服务中有常用的内置服务端口映射，只需要在相应的服务上打勾，输入要指定的私网ip地址即可。
三、测试
1、私网主机访问公网测试
主机ip地址配置，默认网关为NAT服务器私网网卡的ip地址。
主机可以ping通NAT服务器公网网卡ip地址。
以及在公网上可以ping通的其他ip。
私网主机可以通过远程桌面访问公网上的主机
私网主机可以访问公网上的web站点
2、公网主机访问私网主机测试
公网主机通过远程桌面访问私网主机
在公网主机10.4.196.191上，使用mstsc 连接10.4.196.82:1234,访问私网主机172.16.1.101远程桌面。
公网主机通过telnet控制私网主机
在公网10.4.196.191上通过telnet 10.4.196.82，登录到私网主机172.16.1.101上。
