阀门保温计算公式

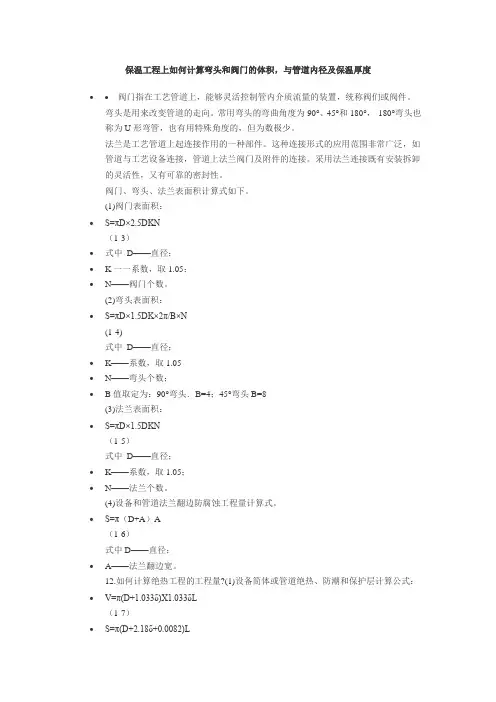

阀件保温计算规则
保温工程上如何计算弯头和阀门的体积，与管道内径及保温厚度∙∙阀门指在工艺管道上，能够灵活控制管内介质流量的装置，统称阀们或阀件。
弯头是用来改变管道的走向。
常用弯头的弯曲角度为90°、45°和180°，180°弯头也称为U形弯管，也有用特殊角度的，但为数极少。
法兰是工艺管道上起连接作用的一种部件。
这种连接形式的应用范围非常广泛，如管道与工艺设备连接，管道上法兰阀门及附件的连接。
采用法兰连接既有安装拆卸的灵活性，又有可靠的密封性。
阀门、弯头、法兰表面积计算式如下。
(1)阀门表面积：∙S=πD×2.5DKN（1-3）∙式中D——直径；∙K一一系数，取1.05；∙N——阀门个数。
(2)弯头表面积：∙S=πD×1.5DK×2π/B×N(1-4)式中D——直径；∙K——系数，取1.05∙N——弯头个数；∙B值取定为：90°弯头．B=4；45°弯头B=8(3)法兰表面积：∙S=πD×1.5DKN（1-5）式中D——直径；∙K——系数，取1.05；∙N——法兰个数。
(4)设备和管道法兰翻边防腐蚀工程量计算式。
∙S=π（D+A）A（1-6）式中D——直径；∙A——法兰翻边宽。
12.如何计算绝热工程的工程量?(1)设备简体或管道绝热、防潮和保护层计算公式：∙V=π(D+1.033δ)X1.033δL（1-7）∙S=π(D+2.18δ+0.0082)L∙（1-8）式中V——绝热层体积；∙S——绝热层面积；D——直径；1.033、2.1——调整系数；∙d——绝热层厚度；∙L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
（2）伴热管道绝热工程量计算式：1）单管伴热或双管伴热(管径相同，夹角小于900时)：D`=D1+D2+（10～20mm）式中D`——伴热管道综合值；∙D1——主管道直径；∙D2——伴热管道直径；(10～20mm)——主管道与伴热管道之间的间隙。
保温工程常用计算公式
保温常用计算公式1．设备筒体、管道表面积计算公式：S=π×D×L （m2） (1)式中D--设备或管道直径（m）；L--设备筒体高或管道延长米。
各种管件、阀门、人孔、管口凹凸部分，定额消耗量中已综合考虑，不再另外计算工程量。
第11.0.2条绝热工程2．设备筒体或管道绝热、防潮和保护层计算公式：V=π×（D+1.033δ）×1.033δ×L （m3） (2)S=π×（D+2.1δ+0.0082）×L （m2） (3)式中D--直径（m）；1.033及2.1--调整系数；δ--绝热层厚度（m）；L--设备筒体或管道长度（m）；0.0082--捆扎线直径或带厚+防潮层厚度（m）。
3．伴热管道绝热工程量计算式：将下列D＇计算结果分别代入(2)、(3)计算出伴热管道的绝热层、防潮层和保护层工程量。
（1）单管伴热或双管伴热（管径相同，夹角小于90°时）D′=D1+D2+（10～20mm） (4)式中D′--伴热管道综合值；D1--主管道直径；D2--伴热管道直径。
(10～20mm)--主管道与伴热管道之间的间隙。
（2）双管伴热（管径相同，夹角大于90°时）D′=D1+1.5D2+（10~20mm） (5)（3）双管伴热（管径不同，夹角小于90°时）D′=D1+D伴大+（10~20mm） (6)式中D1 --主管道直径；D伴大--伴热管大管直径。
4．设备封头绝热、防潮和保护层工程量计算公式：V=[(D+1.033δ)/2]2×π×1.033δ×1.5×N （m3） (7)S=[(D+2.1δ)/2]2×π×1.5×N （m2） (8)式中N--封头个数。
5．阀门绝热、防潮和保护层计算公式：V=π×（D+1.033δ）×2.5D×1.033δ×1.05×N （m3） (9)S=π×（D+2.1δ）×2.5D×1.05×N （m2） (10)式中N--阀门个数。

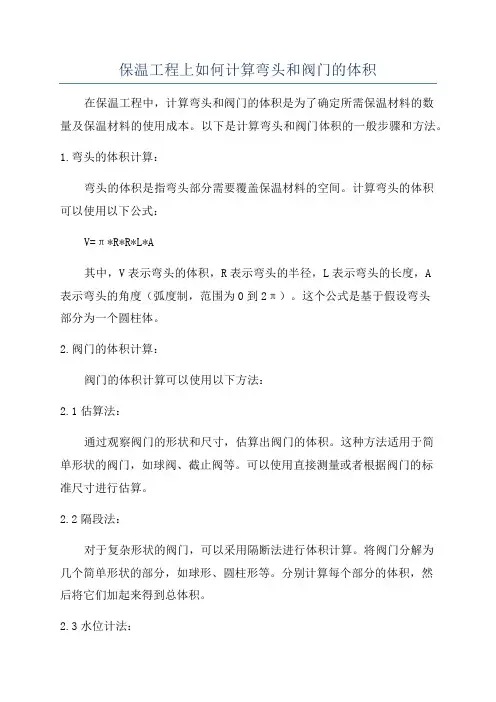

保温工程上如何计算弯头和阀门的体积
保温工程上如何计算弯头和阀门的体积在保温工程中，计算弯头和阀门的体积是为了确定所需保温材料的数量及保温材料的使用成本。
以下是计算弯头和阀门体积的一般步骤和方法。
1.弯头的体积计算：弯头的体积是指弯头部分需要覆盖保温材料的空间。
计算弯头的体积可以使用以下公式：V=π*R*R*L*A其中，V表示弯头的体积，R表示弯头的半径，L表示弯头的长度，A表示弯头的角度（弧度制，范围为0到2π）。
这个公式是基于假设弯头部分为一个圆柱体。
2.阀门的体积计算：阀门的体积计算可以使用以下方法：2.1估算法：通过观察阀门的形状和尺寸，估算出阀门的体积。
这种方法适用于简单形状的阀门，如球阀、截止阀等。
可以使用直接测量或者根据阀门的标准尺寸进行估算。
2.2隔段法：对于复杂形状的阀门，可以采用隔断法进行体积计算。
将阀门分解为几个简单形状的部分，如球形、圆柱形等。
分别计算每个部分的体积，然后将它们加起来得到总体积。
2.3水位计法：这是一种简单而常用的方法，可以用于计算阀门的体积。
将阀门放入一个装满水的容器中，记录容器的初始水位。
然后将阀门放入容器中，并记录浸入水中的阀门长度。
通过计算涨水量，可以得到阀门的体积。
需要注意的是，以上方法都是基于近似计算，实际的体积可能会存在一定的误差。
因此，在计算弯头和阀门的体积时，可以采用保守估计，增加一定的余量以确保保温材料的足够覆盖。
另外，对于复杂形状的阀门和弯头，可以考虑使用三维建模软件进行精确的体积计算。
通过将阀门和弯头建模为三维模型，并获取体积数据，可以更准确地计算所需保温材料的数量。
最后，在实际施工中，还需要考虑保温材料的安装和连接方式、保温层的厚度、加固等因素。
因此，在计算弯头和阀门的体积时，应综合考虑这些因素并与施工方进行沟通，以确定最终的保温材料用量。
保温工程量计算公式
保温工程量计算公式所属分类：数据/知识/短文-> 工程造价-> 基本知识点击:5385一、除锈、刷油工程：1. 设备筒体、管道表面积计算公式：S=π×D×L（1）式中：π——圆周率D——设备或管道直径L——设备筒体高或管道延长米。
2. 计算设备筒体、管道表面积时各种管件、法门、人孔、管口凹凸部分，不再另行计算。
二、防腐蚀工程：1. 设备筒体、管道表面积式同（1）2. 阀门、弯头、法兰表面积计算公式：（1）阀门表面积：S=π×D×2.5D×K×N式中：D——直径K——1.05N——阀门个数（2）弯头表面积：S=π×D×1.5D×K×2π×N/B式中：D——直径K——1.05N——弯头个数B值取定为：90°弯头B=4，45°弯头B=8。
（3）法兰表面积：S=π×D×1.5D×K×N式中：D——直径K——1.05N——法兰个数3. 设备和管道法兰翻边防腐蚀工程量计算式：S=π×（D+A）×A式中：D——直径A——法兰翻边宽。
二、绝热工程量：1 .设备筒体或管道绝热、防潮和保护层计算公式：V=π×（D+1.033δ）×1.033δ×L（2）S=π×（D+2.1δ+0.0082）×L （3）式中：D——直径1.033，2.1——调整系数δ——绝热层厚度L——设备筒体或管道长0.0082——捆扎线直径或钢带厚。
2.伴热管道绝热工程量计算式：（1）单管伴热或双管伴热（管径相同，夹角小于90°时）。
K=D1+D2 +（10~20㎜）式中：K——伴热管道综合值D1——主管道直径D2——伴热管道直径（10~20㎜）——主管道与伴热管道之间的间隙。
（2）双管伴热（管径相同，夹角大于90°时）K=D1＋1.5D2＋（10~20㎜）（3）双管伴热（管径不同，夹角小于90°时）K=D1+D伴大+（10~20㎜）式中：K ——伴热管道综合值D1——主管道直径将上述K计算结果分别代入公式（2）（3）计算出伴热管道的绝热层、防潮层和保护层工程量。
保温工程量计算公式
保温工程量计算公式保温工程量计算公式所属分类：数据/知识/短文-> 工程造价-> 基本知识点击:5385一、除锈、刷油工程：1. 设备筒体、管道表面积计算公式：S=π×D×L（1）式中：π——圆周率D——设备或管道直径L——设备筒体高或管道延长米。
2. 计算设备筒体、管道表面积时各种管件、法门、人孔、管口凹凸部分，不再另行计算。
二、防腐蚀工程：1. 设备筒体、管道表面积式同（1）2. 阀门、弯头、法兰表面积计算公式：（1）阀门表面积：S=π×D×2.5D×K×N式中：D——直径K——1.05N——阀门个数（2）弯头表面积：S=π×D×1.5D×K×2π×N/B式中：D——直径K——1.05N——弯头个数B值取定为：90°弯头B=4，45°弯头B=8。
（3）法兰表面积：S=π×D×1.5D×K×N式中：D——直径K——1.05N——法兰个数3. 设备和管道法兰翻边防腐蚀工程量计算式：S=π×（D+A）×A式中：D——直径A——法兰翻边宽。
二、绝热工程量：1 .设备筒体或管道绝热、防潮和保护层计算公式：V=π×（D+1.033δ）×1.033δ×L（2）S=π×（D+2.1δ+0.0082）×L （3）式中：D——直径1.033，2.1——调整系数δ——绝热层厚度L——设备筒体或管道长0.0082——捆扎线直径或钢带厚。
2.伴热管道绝热工程量计算式：（1）单管伴热或双管伴热（管径相同，夹角小于90°时）。
K=D1+D2 +（10~20㎜）式中：K——伴热管道综合值D1——主管道直径D2——伴热管道直径（10~20㎜）——主管道与伴热管道之间的间隙。
阀门保温计算公式
有换算表，用广联达软件套价时，可以选择计算公式，里边有阀门的保温计算公式，自动计算。
或你打开软件看看公式，然后手动计算。
v=3.1415926×（D+1.033×δ）×2.5×D×1.033×δ×K×N/1000000000V-体积D-阀门公称直径mmK=1.05N-阀门个数δ-保温厚度mm例如：保温厚度40mm，直径100的阀门20个，那么保温体积为：V=3.1415926*(100+1.033*40)*2.5*100*1.033*40*1.05*20/1000000000=0.0963 立方V=π×（D+1.033δ）×2.5D×1.033δ×1.05×N（m3）S=π×（D+2.1δ）×2.5D×1.05×N（m2）(4)阀门绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×NS＝π(D＋2.1δ)×2.5D×1.05×N若设计要求阀门保温时，其绝热工程量和外扎保护层工程量计算公式为：V阀门＝2.712*3.14*D2*δ*NS阀门＝3.14(D+2.12δ)*2.5D*1.05*NV-体积D-阀门公称直径mmK=1.05N-阀门个数δ-保温厚度mm若设计文件要求法兰保温，则V法兰＝1.627*3.14*D2*δ*NS法兰＝3.14(D+2.1δ)*1.5D*1.05*N管道、阀门绝热保温工程量计算公式（含个人理解）绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δ个人理解上述体积公式的含义：D＋1.033δ表示：保温层中心到中心的长度+ 单根的扎带厚度（0.033δ）= 调整后的保温层中心线长度π×(D＋1.033δ)表示：保温层中心圆的周长（可想象成长度，仅管是圆形）1.033δ表示：保温层调整过系数的厚度（可想象成宽度）π×(D＋1.033δ)×1.033δ表示：长度*宽度S＝π×(D＋2.1δ＋0.0082)×L个人理解：D＋2.1δ＋0.0082表示：(直径+ 保温层厚度* 2.1)+0.0082 = 外表层实际直径+扎带厚度式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
防腐保温计算公式
防腐保温工程量计算规则1、除锈、刷油工程1）设备、管道表面积计算公式：S=π×D×L式中: π-------圆周率D-------设备或管道直径(m)L--------设备或管道延长米2、防腐蚀工程1）管道、设备筒体表面积计算同公式（1）2）阀门、弯头、法兰表面积计算公式：①阀门表面积:S=π×D×2.5×D×K×N式中: D-------直径(m)K-------调整系数(1.05)N-------阀门个数②弯头表面积:S=π×D×1.5D×2π×N/B式中: D-------直径(m)K-------调整系数(1.05)N-------弯头个数B--------90°弯头B=4; 45°弯头B=8③法兰表面积:S=π×D×1.5D×K×N式中: D-------直径(m)K-------调整系数(1.05)N-------法兰个数3)设备和管道法兰翻边防腐蚀工程量计算式S=π×(D+A)×A式中: D-------直径(m)A-------法兰翻边宽 (m)3、绝热工程量1）设备筒体或管道绝热、防潮和保护层计算公式V=π×（D+K1δ）×K1δ×LS=π×（D+K2δ+0.0082）×L式中: D-------直径(m)K1-------调整系数(1.033)K2-------调整系数(2.10)δ-------绝热层厚度(m)L-------设备筒体或管道长度(m)2)拌热管道绝热工程量计算式:①单管伴热或双管伴热(管径相同,夹角小于90°时) D`=D1+ D2+(10～20mm)式中: D`--------伴热管道综合值(m)D1--------主管道直径(m)D2--------伴热管道直径(m)(10~20mm)------主管道与伴热管道之间的间隙②双管伴热（管径相同,夹角大于90°时）:D`=D1+1.5×D2+(10～20mm)③双管伴热(管径不同,夹角小于90°时)D`=D1+ D伴大+(10～20mm)将上述D`计算结果分别代入公式(6)或(7)计算出伴热管道的绝热层、防潮层和保护层工程量。
阀门保温计算公式
有换算表，用广联达软件套价时，可以选择计算公式，里边有阀门的保温计算公式，自动计算。
或你打开软件看看公式，然后手动计算。
v=3.1415926×（D+1.033×δ）×2.5×D×1.033×δ×K×N/1000000000V-体积D-阀门公称直径mmK=1.05N-阀门个数δ-保温厚度mm例如：保温厚度40mm，直径100的阀门20个，那么保温体积为：V=3.1415926*(100+1.033*40)*2.5*100*1.033*40*1.05*20/1000000000=0.0963 立方V=π×（D+1.033δ）×2.5D×1.033δ×1.05×N（m3）S=π×（D+2.1δ）×2.5D×1.05×N（m2）(4)阀门绝热、防潮和保护层计算公式。
V＝π(D＋1.033δ)×2.5D×1.033δ×1.05×NS＝π(D＋2.1δ)×2.5D×1.05×N若设计要求阀门保温时，其绝热工程量和外扎保护层工程量计算公式为：V阀门＝2.712*3.14*D2*δ*NS阀门＝3.14(D+2.12δ)*2.5D*1.05*NV-体积D-阀门公称直径mmK=1.05N-阀门个数δ-保温厚度mm若设计文件要求法兰保温，则V法兰＝1.627*3.14*D2*δ*NS法兰＝3.14(D+2.1δ)*1.5D*1.05*N广联达服务新干线管道、阀门绝热保温工程量计算公式（含个人理解）2009年09月29日星期二20:56绝热工程量。
(1)设备筒体或管道绝热、防潮和保护层计算公式：V＝π×(D＋1.033δ)×1.033δ个人理解上述体积公式的含义：D＋1.033δ表示：保温层中心到中心的长度+ 单根的扎带厚度（0.033δ）= 调整后的保温层中心线长度π×(D＋1.033δ)表示：保温层中心圆的周长（可想象成长度，仅管是圆形）1.033δ表示：保温层调整过系数的厚度（可想象成宽度）π×(D＋1.033δ)×1.033δ表示：长度*宽度S＝π×(D＋2.1δ＋0.0082)×L个人理解：D＋2.1δ＋0.0082表示：(直径+ 保温层厚度* 2.1)+0.0082 = 外表层实际直径+扎带厚度式中D——直径1.033、2.1——调整系数；δ——绝热层厚度；L——设备筒体或管道长；0.0082——捆扎线直径或钢带厚。
保温工程量计算公式
保温工程量计算公式保温工程量计算公式所属分类：数据/知识/短文->工程造价->基本知识点击:5385一、除锈、刷油工程：设施筒体、管道表面积计算公式：S=π×D×L（1）式中：π——圆周率D——设施或管道直径L——设施筒体高或管道延伸米。
计算设施筒体、管道表面积时各样管件、法门、人孔、管口凹凸部分，不再另行计算。
二、防腐化工程：设施筒体、管道表面积式同（1）阀门、弯头、法兰表面积计算公式：（1）阀门表面积：S=π×D××K×N式中：D——直径K——N——阀门个数（2）弯头表面积：S=π×D××K×2π×N/BL——设施筒体或管道长——捆扎线直径或钢带厚。
2.伴热管道绝热工程量计算式：1）单管伴热或双管伴热（管径同样，夹角小于90°时）。
K=D1+D2+（10~20㎜）式中：K——伴热管道综合值D1——主管道直径D2——伴热管道直径10~20㎜）——主管道与伴热管道之间的空隙。
2）双管伴热（管径同样，夹角大于90°时）K=D1＋＋（10~20㎜）（3）双管伴热（管径不一样，夹角小于90°时）K=D1+D伴大+（10~20㎜）式中：K——伴热管道综合值D1——主管道直径将上述K计算结果分别代入公式（2）（3）计算出伴热管道的绝热层、防潮层和保护层工程量。
设施封头绝热、防潮和保护层计算式：V=【（δ）/2】2×π×δ××NS=【（δ）/2】2×π××N注：N----封头个数阀门绝热、防潮和保护层计算公式：V=π（δ）××δ××NS=π（δ）×××N法兰绝热、防潮和保护层计算公式：V=（δ）××δ×5×S=π×（δ）×××N弯头绝热、防潮和保护层计算公式：V=π（δ）××2π×δ×N/BS=π×（δ）××2π×N/B 拱顶罐封头绝热、防潮和保护层计算公式：V=2πr×（hδ）×δS=2πr（×δ）第条依照规范要求，保温厚度大于100㎜、保冷厚度大于80㎜时应分层安装，工程量应分层计算，采纳相应厚度定额。
保温工程量计算公式
保温工程量计算公式Prepared on 21 November 2021保温工程量计算公式所属分类：->->点击:5385一、除锈、刷油工程：1.设备筒体、管道表面积计算公式：S=π×D×L（1）式中：π——圆周率D——设备或管道直径L——设备筒体高或管道延长米。
2.计算设备筒体、管道表面积时各种管件、法门、人孔、管口凹凸部分，不再另行计算。
二、防腐蚀工程：1.设备筒体、管道表面积式同（1）2.阀门、弯头、法兰表面积计算公式：（1）阀门表面积：S=π×D×2.5D×K×N式中：D——直径K——1.05N——阀门个数（2）弯头表面积：S=π×D×1.5D×K×2π×N/B式中：D——直径K——1.05N——弯头个数B值取定为：90°弯头B=4，45°弯头B=8。
（3）法兰表面积：S=π×D×1.5D×K×N式中：D——直径K——1.05N——法兰个数3.设备和管道法兰翻边防腐蚀工程量计算式：S=π×（D+A）×A式中：D——直径A——法兰翻边宽。
二、绝热工程量：1.设备筒体或管道绝热、防潮和保护层计算公式：V=π×（D+1.033δ）×1.033δ×L（2）S=π×（D+2.1δ+0.0082）×L（3）式中：D——直径1.033，2.1——调整系数δ——绝热层厚度L——设备筒体或管道长0.0082——捆扎线直径或钢带厚。
2.伴热管道绝热工程量计算式：（1）单管伴热或双管伴热（管径相同，夹角小于90°时）。
K=D1+D2+（10~20㎜）式中：K——伴热管道综合值D1——主管道直径D2——伴热管道直径（10~20㎜）——主管道与伴热管道之间的间隙。
阀门法兰弯头封头等保温计算公式
阀门法兰弯头封头等保温计算公式阀门、法兰、弯头、封头等设备在工业生产中起着非常重要的作用，为了保证其正常运行和安全使用，通常需要进行保温计算。
保温计算可以帮助确定正确的保温材料和保温层厚度，以提供合适的绝热效果。
下面将介绍阀门、法兰、弯头、封头等设备的保温计算公式。
阀门保温计算公式：阀门的保温计算是根据阀门外表面散热、设备工作温度、环境温度以及所选保温材料的导热系数等因素来确定。
保温层的厚度可以通过以下公式计算：ΔT=(Tc-Ta)/(K×A)其中，ΔT是所需保冷保温温差，Tc是设备工作温度，Ta是环境温度，K是选定保冷保温材料的导热系数，A是阀门的表面积。
法兰保温计算公式：法兰的保温计算是对法兰的保冷保温层厚度进行计算，以确保法兰的正常工作温度。
法兰的保温层厚度可以通过以下公式计算：ΔT=(Td-Ta)/(K×A)其中，ΔT是所需保冷保温温差，Td是法兰的设计工作温度，Ta是环境温度，K是选定保冷保温材料的导热系数，A是法兰的表面积。
弯头保温计算公式：弯头的保温计算根据弯头的工作温度、环境温度以及保冷保温材料的导热系数等因素来确定保温层的厚度。
保温层的厚度可以通过以下公式计算：ΔT=(Th-Ta)/(K×A)其中，ΔT是所需保冷保温温差，Th是弯头的工作温度，Ta是环境温度，K是选定保冷保温材料的导热系数，A是弯头的表面积。
封头保温计算公式：封头的保温计算是根据封头的工作温度、环境温度以及保冷保温材料的导热系数等因素来确定保温层的厚度。
保温层的厚度可以通过以下公式计算：ΔT=(Tp-Ta)/(K×A)其中，ΔT是所需保冷保温温差，Tp是封头的工作温度，Ta是环境温度，K是选定保冷保温材料的导热系数，A是封头的表面积。
以上是阀门、法兰、弯头、封头等设备保温计算的公式。
在实际应用中，具体的保温计算还需要考虑其他因素，如热传导、热辐射和对流等，同时还需根据实际情况选用合适的保温材料和保温层厚度。
阀门、法兰、弯头保温计算表
0.000 0.000 0.000 0.000 0.000 0.000 0.000
0.000 0.000 0.000 0.000 0.000 0.000 0.000
弯头保 弯头保 温后面 温后体 积/m2 积/m3
0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000
阀门保 阀门保 温后面 温后体 积/m2 积/m3
0.043 1.600 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000
法兰保 法兰保 温后面 温后体 积/m2 积/m3
0.037 1.406 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000 0.000
阀门盒保温计算公式
阀门盒保温计算公式阀门盒保温的计算，这可是个有点小复杂但又十分实用的话题。
在咱们实际的工程或者日常生活中，要是碰到需要给阀门盒做保温的情况，那准确计算出相关的数据就显得特别重要啦。
先来说说阀门盒保温计算的基本原理。
其实啊，就像是给一个神秘的小盒子穿上合适的“保暖衣”，得先搞清楚这个小盒子的尺寸和形状。
比如说，常见的阀门盒有方形的、圆形的，还有一些奇奇怪怪的形状。
那对于方形的阀门盒，计算起来相对简单点，就是长乘以宽乘以高。
但要是圆形的阀门盒呢，就得用到圆的面积和周长的计算公式啦。
我记得有一次，我在一个工厂里帮忙改造管道系统。
其中就有好多的阀门需要做保温处理。
那时候，我拿着尺子，一个一个地测量那些阀门盒的尺寸。
有的阀门盒上面还沾满了油污和灰尘，我得小心翼翼地擦干净，才能准确量出尺寸。
量的时候，心里一直念叨着可别出错，不然保温材料买多了或者买少了，那可就麻烦啦。
然后再来说说保温材料的厚度。
这厚度可不能随便定，得根据具体的使用环境和要求来。
比如说，在温度特别低的地方，那保温层就得厚一些，不然起不到好的保温效果。
而在一般的环境下，可能就不需要那么厚。
计算阀门盒保温的时候，还得考虑一些细节。
比如说，阀门盒的接口处，这里往往需要多留出一些保温材料，以保证密封和保温效果。
还有，如果阀门盒上有一些突出的部分，像螺丝、把手之类的，也得把它们的影响考虑进去。
总之，阀门盒保温计算虽然不是什么超级难的大工程，但也需要我们细心认真，把每一个数据都算准确。
不然，到时候保温效果不好，可就白忙活一场啦。
希望通过我上面这些简单的介绍，能让您对阀门盒保温计算有个大概的了解。
下次要是碰到类似的情况，您也能心里有底，轻松应对！。
