(完整版)学生信息管理系统数据流图

管理学生模块据流图：管理老师模块数据流图：选课管理与成绩管理模块数据流图：数据字典数据流描述：数据流名：查询条件数据来源：学生登录处理数据去向：学生信息表说明：通过合适的查询条件，输出学生的信息数据组成：学号+姓名数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：课程安排信息数据来源：管理员制定的课程管理信息数据去向：学生课程安排信息说明：用于管理学生的课程安排信息数据组成：课程号代+课程名+代课老师+学分+时间数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：录入成绩数据来源：老师对课程的考核方式数据去向：学生成绩管理说明：录入学生的选课的成绩信息数据组成：学号+姓名+课程名+成绩+学分数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：录入课程数据来源：管理员制定的课程信息数据去向：学生选课管理说明：录入学生选择的课程数据组成：课程代号+课程名+出版社数据流量：早晨9点到中午12点，下午14点到17点数据流量小数据流名：学生基本信息数据来源：管理员对学生的信息的管理数据去向：学生与老师及管理员得到学生的基本信息说明：查询学生的基本信息数据组成：学号+姓名+性别+民族+出生日期+系别+专业+年级+籍贯数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：选课信息数据来源：老师输入到选课管理中的课程信息数据去向：学生的选课信息与成绩管理说明：查询学生的选课信息数据组成：课程代号+课程名+学分+类别+任课老师+人数+班级数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：学生的成绩及学分数据来源：选课管理与成绩管理数据去向：学生的成绩与学分信息说明：查询学生的成绩与学分数据组成：序号+课程名+学分+类别+考核方式+成绩+辅修标记数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：老师信息数据来源：管理老师数据去向：老师查询自身的信息说明：查询老师的基本信息数据组成：老师编号+姓名+性别+职称+出生日期+院系+籍贯+电话数据流量：早晨9点到中午12点，下午14点到17点数据流量小数据流名：课程信息数据来源：管理员课程管理数据去向：学生的课程安排说明：管理员对课程信息的管理数据组成：课程代号+课程名+出版社+作者+专业+系别+年级数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：管理员信息数据来源：管理员信息管理数据去向：管理员对自身的信息查询说明：管理员的基本信息数据组成：姓名+性别+民族+出生年月+籍贯+电话+职称数据流量：早晨9点到中午12点，下午14点到17点数据流量小数据流名：学生课程安排信息数据来源：管理课程对课程信息的录入数据去向：学生的选课信息说明：学生的课程安排数据组成：课程号代+课程名+代课老师+学分+时间数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：学生成绩信息数据来源：老师对课程考核方式数据去向：学生对成绩信息的查询说明：学生对选中课程的成绩查询数据组成：序号+课程名+学分+类别+考核方式+成绩+辅修标记数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：学生选课信息数据来源：管理员对课程的制定数据去向：学生选课管理说明：学生查询选中的课程信息数据组成：课程代号+课程名+学分+类别+任课老师+人数+班级数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：选课统计数据来源：选课管理数据去向：成绩管理说明：对选中课程的学生做出统计数据组成：课程代号+课程名+任课老师+人数+班级数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：选课查询数据来源：管理元制定的课程数据去向：学生选课管理说明：学生查询选中的课程信息数据组成：课程代号+课程名+学分+类别+任课老师+人数+班级数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：成绩查询数据来源：老师对选课的考核方式数据去向：学生成绩管理说明：学生查询选中课程成绩信息数据组成：序号+课程名+学分+类别+考核方式+成绩+辅修标记数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据流名：成绩信息数据来源：老师对选课的考核方式数据去向：学生成绩管理说明：学生查询选中课程成绩信息数据组成：序号+课程名+学分+类别+考核方式+成绩+辅修标记数据流量：早晨9点到中午12点，下午14点到17点数据流量大数据元素词条描述：学生信息表:属性名字段名称数据类型长度备注学号Xs_xh Char 6 主键姓名Xs_xm char 8 不空性别Xs_xb bit 2 不空民族Xs_mz char 4 不空出生日期Xs_csrq smalldatetime 20 不空系别Xs_xib char 4 不空专业Xs_zy char 8 不空年级Xs_nj char 8 不空籍贯Xs_jg char 50 不空名称：学生信息表别名：描述：反应学生基本信息情况定义：学生信息表=学号+姓名+性别+民族+出生日期+系别+专业+年级+籍贯位置：学生信息的录入学生信息的查询学生信息的修改课程信息表:属性名字段名称数据类型长度备注课程代号Kc_dh char 6 主键课程编号Kc_bh char 6 不空课程类型Kc_lx char 8 不空学分Kc_xf int 2 不空学时Kc_xs int 2 不空名称：课程信息表别名：描述：反应课程基本信息定义：课程信息表=课程代号+课程编号+课程类型+学分+学时位置：课程信息的录入课程信息的查询课程信息的修改成绩信息表:属性名字段名称数据类型长度备注序号Cj_xh int 2 不空课程号Cj_kch char 6 主键学分Cj_xf int 2 不空类型Cj_lx char 6 不空考核方式Cj_khfs char 8 不空成绩Cj_cj int 2 不空辅修标记Cj_bj char 6 不空名称：成绩信息表别名：描述：反应成绩基本信息定义：成绩信息表=序号+课程名+学分+类别+考核方式+成绩+辅修标记位置：成绩信息录入成信息的查询成绩信息修改选课信息表:属性名字段名称数据类型长度备注课程代号Xk_dh char 6 主键课程名Xk_kcm char 8 不空学分Xk_xf int 2 不空类别Xk_lb char 6 不空任课老师Xk_dkls char 6 不空人数Xk_rs int 2 不空班级Xk_bj char 6 不空名称：选课信息表别名：描述：反应选课基本信息定义：选课信息表=课程代号+课程名+学分+类别+任课老师+人数+班级位置：选课信息录入选课息的查询选课信息修改老师信息表:属性名字段名称数据类型长度备注老师编号Ls_bh char 6 主键姓名Ls_xm char 6 不空性别Ls_xb bit 2 不空出生日期Ls_csrq smalldatetime 20 不空职称Ls_zc char 8 不空院系Ls_yx char 6 不空籍贯Ls_jg char 50 不空电话Ls_dh char 12 不空名称：老师信息表别名：描述：反应老师基本信息定义：老师信息表=老师编号+姓名+性别+职称+出生日期+院系+籍贯+电话位置：老师信息录入老师信息查询老师信息修改课程安排信息表:属性名字段名称数据类型长度备注年级Kcap_zy char 6 不空专业Kcap_nj char 8 不空班级Kcap_bj char 6 不空院系Kcap_yx char 6 不空周数Kcap_zs int 2 不空内容Kcap_nr char 12 不空名称：课程安排信息表别名：描述：反应课程安排基本信息定义：课程安排信息表=年级+专业+班级+院系+周数+内容位置：课程安排信息录入课程安排信息查询课程安排信息修改管理员信息表:属性名字段名称数据类型长度备注姓名Gl_xm char 6 不空性别Gl_xb bit 2 不空职称Gl_zc char 6 不空民族Gl_mz char 4 不空出生日期Gl_csrq smalldatetime 20 不空电话Gl_dh char 12 不空籍贯Gl_jg char 50 不空名称：管理员信息表别名：描述：反应管理员基本信息定义：管理员信息表=姓名+性别+民族+出生年月+籍贯+电话+职称位置：管理员信息录入管理员信息查询管理员信息修改管理学生:属性名字段名称数据类型长度备注学号Xs_xh Char 6 主键姓名Xs_xm char 8 不空性别Xs_xb bit 2 不空民族Xs_mz char 4 不空出生日期Xs_csrq smalldatetime 20 不空系别Xs_xib char 4 不空专业Xs_zy char 8 不空年级Xs_nj char 8 不空籍贯Xs_jg char 50 不空名称：学生信息表别名：描述：反应学生基本信息情况定义：管理学生=学号+姓名+性别+民族+出生日期+系别+专业+年级+籍贯位置：学生信息的录入学生信息的查询学生信息的修改管理老师:属性名字段名称数据类型长度备注老师编号Ls_bh char 6 主键姓名Ls_xm char 6 不空性别Ls_xb bit 2 不空出生日期Ls_csrq smalldatetime 20 不空职称Ls_zc char 8 不空院系Ls_yx char 6 不空籍贯Ls_jg char 50 不空电话Ls_dh char 12 不空名称：管理老师别名：描述：反应老师基本信息定义：管理老师=老师编号+姓名+性别+职称+出生日期+院系+籍贯+电话位置：老师信息录入老师信息查询老师信息修改管理员信息:属性名字段名称数据类型长度备注姓名Gl_xm char 6 不空性别Gl_xb bit 2 不空职称Gl_zc char 6 不空民族Gl_mz char 4 不空出生日期Gl_csrq smalldatetime 20 不空电话Gl_dh char 12 不空籍贯Gl_jg char 50 不空名称：管理员信息别名：描述：反应管理员基本信息定义：管理员信息=姓名+性别+民族+出生年月+籍贯+电话+职称位置：管理员信息录入管理员信息查询管理员信息修改管理课程:属性名字段名称数据类型长度备注课程代号Kc_dh char 6 主键课程编号Kc_bh char 6 不空课程类型Kc_lx char 8 不空学分Kc_xf int 2 不空学时Kc_xs int 2 不空名称：管理课程别名：描述：反应课程基本信息定义：管理课程=课程代号+课程编号+课程类型+学分+学时位置：课程信息的录入课程信息的查询课程信息的修改选课管理:属性名字段名称数据类型长度备注课程代号Xk_dh char 6 主键课程名Xk_kcm char 8 不空学分Xk_xf int 2 不空类别Xk_lb char 6 不空任课老师Xk_dkls char 6 不空人数Xk_rs int 2 不空班级Xk_bj char 6 不空名称：选课管理别名：描述：反应选课基本信息定义：选课管理=课程代号+课程名+学分+类别+任课老师+人数+班级位置：选课信息录入选课息的查询选课信息修改成绩管理:属性名字段名称数据类型长度备注序号Cj_xh int 2 不空课程号Cj_kch char 6 主键学分Cj_xf int 2 不空类型Cj_lx char 6 不空考核方式Cj_khfs char 8 不空成绩Cj_cj int 2 不空辅修标记Cj_bj char 6 不空名称：成绩管理别名：描述：反应成绩基本信息定义：成绩管理=序号+课程名+学分+类别+考核方式+成绩+辅修标记位置：成绩信息录入成信息的查询成绩信息修改课程安排管理:属性名字段名称数据类型长度备注课程代号Kc_dh char 6 主键课程编号Kc_bh char 6 不空课程类型Kc_lx char 8 不空学分Kc_xf int 2 不空学时Kc_xs int 2 不空名称：课程安排管理别名：描述：反应课程基本信息定义：课程安排管理=课程代号+课程编号+课程类型+学分+学时位置：课程安排信息的录入课程安排信息的查询课程安排信息的修改增加学生:属性名字段名称数据类型长度备注学号Xs_xh Char 6 主键姓名Xs_xm char 8 不空性别Xs_xb bit 2 不空民族Xs_mz char 4 不空出生日期Xs_csrq smalldatetime 20 不空系别Xs_xib char 4 不空专业Xs_zy char 8 不空年级Xs_nj char 8 不空籍贯Xs_jg char 50 不空名称：增加学生编号：1.1别名：描述：反应学入生基本信息情况定义：增加学生=学号+姓名+性别+民族+出生日期+系别+专业+年级+籍贯位置：新增学生信息的录入新增学生信息的查询新增学生信息的修改删除学生属性名字段名称数据类型长度备注学号Xs_xh Char 6 主键姓名Xs_xm char 8 不空性别Xs_xb bit 2 不空民族Xs_mz char 4 不空出生日期Xs_csrq smalldatetime 20 不空系别Xs_xib char 4 不空专业Xs_zy char 8 不空年级Xs_nj char 8 不空籍贯Xs_jg char 50 不空名称：删除学生编号：1.2别名：描述：反应毕业学生基本信息情况定义：删除学生=学号+姓名+性别+民族+出生日期+系别+专业+年级+籍贯位置：毕业学生信息的修改毕业学生信息的查询增加老师：属性名字段名称数据类型长度备注老师编号Ls_bh char 6 主键姓名Ls_xm char 6 不空性别Ls_xb bit 2 不空出生日期Ls_csrq smalldatetime 20 不空职称Ls_zc char 8 不空院系Ls_yx char 6 不空籍贯Ls_jg char 50 不空电话Ls_dh char 12 不空名称：增加老师编号：2.1别名：描述：反应新增老师基本信息定义：增加老师=老师编号+姓名+性别+职称+出生日期+院系+籍贯+电话位置：新增老师信息录入新增老师信息查询新增老师信息修改删除老师：属性名字段名称数据类型长度备注老师编号Ls_bh char 6 主键姓名Ls_xm char 6 不空性别Ls_xb bit 2 不空出生日期Ls_csrq smalldatetime 20 不空职称Ls_zc char 8 不空院系Ls_yx char 6 不空籍贯Ls_jg char 50 不空电话Ls_dh char 12 不空名称：删除老师编号：2.2别名：描述：反应离职老师基本信息定义：删除老师=老师编号+姓名+性别+职称+出生日期+院系+籍贯+电话位置：离职老师信息查询离职老师信息修改选中课程：属性名字段名称数据类型长度备注课程代号Kc_dh char 6 主键课程编号Kc_bh char 6 不空课程类型Kc_lx char 8 不空学分Kc_xf int 2 不空学时Kc_xs int 2 不空名称：选中课程编号：3.1别名：描述：反应选中课程基本信息定义：选中课程=课程代号+课程编号+课程类型+学分+学时位置：选中课程信息的录入选中课程信息的查询选中课程信息的修改退选课程：属性名字段名称数据类型长度备注课程代号Kc_dh char 6 主键课程编号Kc_bh char 6 不空课程类型Kc_lx char 8 不空学分Kc_xf int 2 不空学时Kc_xs int 2 不空名称：退选课程编号：3.2别名：描述：反应退选课程基本信息定义：退选课程=课程代号+课程编号+课程类型+学分+学时位置：退选课程信息的修改退选课程信息的查询总成绩：属性名字段名称数据类型长度备注序号Cj_xh int 2 不空课程号Cj_kch char 6 主键学分Cj_xf int 2 不空类型Cj_lx char 6 不空考核方式Cj_khfs char 8 不空成绩Cj_cj int 2 不空辅修标记Cj_bj char 6 不空名称：总成绩编号：4.1别名：描述：反应成绩基本信息定义：总成绩=序号+课程名+学分+类别+考核方式+成绩+辅修标记位置：总成绩信息录入总成信息的查询总成绩信息修改总学分：属性名字段名称数据类型长度备注序号Cj_xh int 2 不空课程号Cj_kch char 6 主键学分Cj_xf int 2 不空类型Cj_lx char 6 不空考核方式Cj_khfs char 8 不空成绩Cj_cj int 2 不空辅修标记Cj_bj char 6 不空名称：总学分编号：4.2别名：描述：反应学分基本信息定义：总学分=序号+课程名+学分+类别+考核方式+成绩+辅修标记位置：：总学分信息录入总学分的查询总学分信息修改。

学生成绩管理系统数据流图(借鉴材料)

.3.3.1 创建实体关系图
* 实体：学生、课程、成绩。

* 实体属性定义：
学生：学号、姓名、性别、出生日期、入学年月
课程：课程编号、课程名称、课程学分、课程描述
成绩：学号、课程编号、分数、考核日期* 实体关系图：
3.3.3.2 创建数据流模型
* 第0层DFD图
教务人员维护学生信息和课程信息，并登录学生的选课成绩；
学生查询自己的成绩单。

* 第1层DFD图
对第0层DFD图中的一个加工"学生成绩管理"进行展开。

* 第2层DFD图
对第1层DFD图中的一个加工"查询学生成绩"进行展开。

* 数据字典
以下列出"学生成绩管理系统"的部分数据字典条目：
数据项名：学生
描述：包括学生的主要信息
别名：无
定义：学号+ 姓名+ 性别+ 出生日期+ 入学年月数据量：10000左右
峰值：随时，但经常在新生入学时期
其他说明：在系统功能扩充时可能增加定义项
数据流名：学号
描述：唯一标识学生的编号
别名：无
类型：字符串
长度：6位字符
其他说明：学号不能重复
数据流名：学生成绩查询
描述：系统处理的一个命令
别名：无
频率：10000次左右
峰值：随时，但经常在学期开学
其他说明：在系统功能扩充时可能增加种类。

数据库课程设计_学生成绩管理系统

1。

概述1.1 简单介绍本系统实现的内容该学生成绩管理系统，实现简单的密码修改、成绩查询、课程查询、学生查询等操作，并能实现简单的数据统计。

此系统主要完成用户密码登录、用户密码的修改、成绩查询、课程查询、学生查询、具体成绩查询等基本功能.（一）用户密码登录：在登录程序之前会先弹出一个登录对话框，在正确的输入了数据库中存储的用户和密码后才能登录程序.（二)用户密码的修改在成功登录了程序之后用户可以根据自己的需要修改当前密码.（三)成绩查询1。

成绩修改前选中要修改的成绩信息，然后进行修改。

2.成绩添加直接弹出添加对话框，然后进行添加。

3.成绩删除前选中要删除的成绩信息,然后直接删除。

（四) 课程查询1。

课程修改实现对课程名、学时、学分的修改。

2.课程添加对一门新开设的课程进行录入，并存入数据库。

3。

课程删除对一门不再开设的课程进行删除,并从数据库中删除。

(五）学生查询1。

学生信息修改修改选中当前学生的信息。

2。

学生信息添加增加新学生的信息。

3。

学生信息删除删除选中当前学生信息。

1。

2 开发环境简介1)Microsoft visual c++ 6。

0Visual C++是一个功能强大的可视化软件开发工具。

自1993年Microsoft公司推出Visual C++1。

0后，随着其新版本的不断问世，Visual C++已成为专业程序员进行软件开发的首选工具.Visual C++6.0不仅是一个C++编译器，而且是一个基于Windows操作系统的可视化集成开发环境(integrated development environment,IDE）。

Visual C++6.0由许多组件组成,包括编辑器、调试器以及程序向导AppWizard、类向导Class Wizard等开发工具. 这些组件通过一个名为Developer Studio的组件集成为和谐的开发环境。

2）Microsoft SQL Server 2000和与系统相关的SQL 语言介绍数据定义DDL（data definition language）数据定义语言是指对数据的格式和形态下定义的语言，他是每个数据库要建立时候时首先要面对的，举凡数据分哪些表格关系、表格内的有什么栏位主键、表格和表格之间互相参考的关系等等，都是在开始的时候所必须规划好的.2。

学生成绩管理系统软件结构图

学生成绩管理系统一、软件功能层次图根据需求分析得出学生成绩管理系统功能结构图。

如图1所示：图1学生成绩管理系统功能结构图二、软件体系结构学生成绩管理系统是对学生成绩信息的管理和维护，是以数据为中心的体系结构，依靠数据联通各个部分，使之协调工作。

图2是学生成绩管理系统对应的体系结构示意图图2学生成绩管理系统的体系结构示意图根据需求分析根据系统安全性的需求，增加了用户身份验证环节。

对关联图进行细化和修改，根据该系统的数据关系，整理出了图3所示的数据流图。

本数据流图采用了事务分析的方法。

图3 学生成绩管理系统数据流图从软件的整体布局考虑增加了系统初始化模块和菜单显示模块，用以完成系统运行环境的搭建，图4是对图3的数据流图进行分析和分解得到的软件结构图。

图4学生成绩管理系统软件结构图三、教师服务子系统1、功能描述教师首先输入账号和密码登录系统，系统验证教师身份的有效性，无效则提示原因，有效则进入管理界面。

教师可以通过学生学号插入或查询学生的信息和成绩，也可以对成绩进行排序处理，可以整体宏观的比较学生成绩，分析学生成绩。

2、模块结构根据功能和数据流图可以得出教师服务子系统的软件结构图，如图5所示图5教师服务系统软件结构图四、学生服务子系统1、功能描述学生首先输入账号和密码登录系统，系统验证学生身份的有效性，无效则提示原因，有效则进入管理界面。

学生可以通过学号插入或查询学生的信息和成绩，也可以对成绩进行排序处理，可以整体宏观的了解自己的成绩2、模块结构根据功能和数据流图可以得出学生服务子系统的软件结构图，如图6所示图6学生服务系统软件结构图。

学生成绩管理系统数据流图

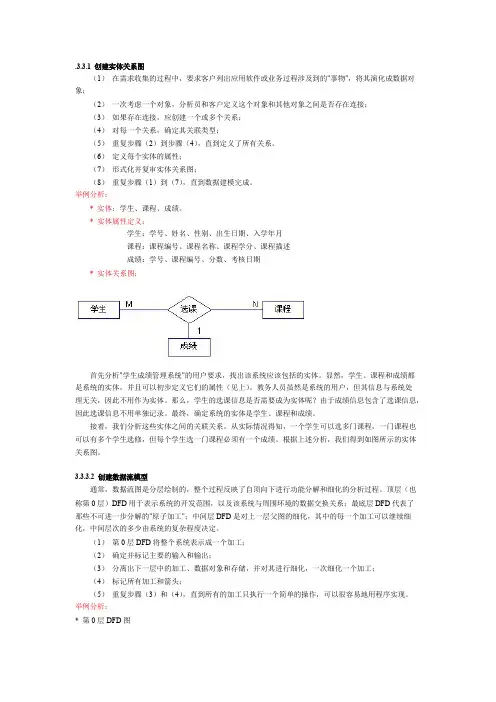

.3.3.1创建实体关系图（1）在需求收集的过程中，要求客户列出应用软件或业务过程涉及到的"事物"，将其演化成数据对象；（2）一次考虑一个对象，分析员和客户定义这个对象和其他对象之间是否存在连接；（3）如果存在连接，应创建一个或多个关系；（4）对每一个关系，确定其关联类型；（5）重复步骤（2）到步骤（4），直到定义了所有关系。

（6）定义每个实体的属性；（7）形式化并复审实体关系图；（8）重复步骤（1）到（7），直到数据建模完成。

举例分析：*实体：学生、课程、成绩。

*实体属性定义：学生：学号、姓名、性别、出生日期、入学年月课程：课程编号、课程名称、课程学分、课程描述成绩：学号、课程编号、分数、考核日期*实体关系图：首先分析"学生成绩管理系统"的用户要求，找出该系统应该包括的实体。

显然，学生、课程和成绩都是系统的实体，并且可以初步定义它们的属性（见上）。

教务人员虽然是系统的用户，但其信息与系统处理无关，因此不用作为实体。

那么，学生的选课信息是否需要成为实体呢？由于成绩信息包含了选课信息，因此选课信息不用单独记录。

最终，确定系统的实体是学生、课程和成绩。

接着，我们分析这些实体之间的关联关系。

从实际情况得知，一个学生可以选多门课程，一门课程也可以有多个学生选修，但每个学生选一门课程必须有一个成绩。

根据上述分析，我们得到如图所示的实体关系图。

3.3.3.2创建数据流模型通常，数据流图是分层绘制的，整个过程反映了自顶向下进行功能分解和细化的分析过程。

顶层（也称第0层）DFD用于表示系统的开发范围，以及该系统与周围环境的数据交换关系；最底层DFD代表了那些不可进一步分解的"原子加工"；中间层DFD是对上一层父图的细化，其中的每一个加工可以继续细化，中间层次的多少由系统的复杂程度决定。

（1）第0层DFD将整个系统表示成一个加工；（2）确定并标记主要的输入和输出；（3）分离出下一层中的加工、数据对象和存储，并对其进行细化，一次细化一个加工；（4）标记所有加工和箭头；（5）重复步骤（3）和（4），直到所有的加工只执行一个简单的操作，可以很容易地用程序实现。

学生信息管理系统数据流图

学生信息管理系统数据流图
1. 学生信息录入模块：录入学生基本信息、入学信息、成绩信息等。

2. 学生信息查询模块：查询学生基本信息、入学信息、成绩信息等。

3. 学生信息修改模块：修改学生基本信息、入学信息、成绩信息等。

4. 学生信息删除模块：删除学生基本信息、入学信息、成绩信息等。

5. 学生成绩管理模块：对学生的各科成绩进行管理、统计、导出等。

6. 班级信息管理模块：管理各个班级的学生信息、课程信息、教师信息等。

7. 教师信息管理模块：管理教师基本信息、授课信息、考勤信息等。

8. 系统权限管理模块：对不同角色的用户进行权限控制、用户管理等。

9. 数据备份与恢复模块：对学生信息、教师信息、成绩信息等进行备份和恢复。

以上是一个简单的学生信息管理系统的功能模块，不同系统具体实现方式可能不同。

数据流图画法

数据流图画法今天学习了数据流图的画法，包括顶层数据流图的画法和0层数据流图的画法。

今天也是搞懂了数据流图的画法，明天学习软考⼤题第⼆题的画法。

下⾯是数据流图的画法：例如题⽬：某⾼校欲开发⼀个成绩管理系统，记录并管理所有选修课程的学⽣的平时成绩和考试成绩，其主要功能描述如下：1. 每门课程都有3到6个单元构成，每个单元结束后会进⾏⼀次测试，其成绩作为这门课程的平时成绩。

课程结束后进⾏期末考试，其成绩作为这门课程的考试成绩。

2. 学⽣的平时成绩和考试成绩均由每门课程的主讲教师上传给成绩管理系统。

3. 在记录学⽣成绩之前，系统需要验证这些成绩是否有效。

⾸先，根据学⽣信息⽂件来确认该学⽣是否选修这门课程，若没有，那么这些成绩是⽆效的;如果他的确选修了这门课程，再根据课程信息⽂件和课程单元信息⽂件来验证平时成绩是否与这门课程所包含的单元相对应，如果是，那么这些成绩是有效的，否则⽆效。

4. 对于有效成绩，系统将其保存在课程成绩⽂件中。

对于⽆效成绩，系统会单独将其保存在⽆效成绩⽂件中，并将详细情况提交给教务处。

在教务处没有给出具体处理意见之前，系统不会处理这些成绩。

5. 若⼀门课程的所有有效的平时成绩和考试成绩都已经被系统记录，系统会发送课程完成通知给教务处，告知该门课程的成绩已经齐全。

教务处根据需要，请求系统⽣成相应的成绩列表，⽤来提交考试委员会审查。

6. 在⽣成成绩列表之前，系统会⽣成⼀份成绩报告给主讲教师，以便核对是否存在错误。

主讲教师须将核对之后的成绩报告返还系统。

7. 根据主讲教师核对后的成绩报告，系统⽣成相应的成绩列表，递交考试委员会进⾏审查。

考试委员会在审查之后，上交⼀份成绩审查结果给系统。

对于所有通过审查的成绩，系统将会⽣成最终的成绩单，并通知每个选课学⽣。

现采⽤结构化⽅法对这个系统进⾏分析与设计，得到如图1-1所⽰的顶层数据流图和图1-2所⽰的0层数据流图。

画顶层图我们先不看给出的图，凭借题⽬给出的信息⾃⼰画图，先是顶层图⾸先确定系统是啥，外部实体都有啥，然后找出外部实体与系统的数据流。

学生成绩管理系统三层数据流图

学⽣成绩管理系统三层数据流图
学⽣成绩管理系统顶层数据流图
系统管理员可以添加、修改、查询学⽣档案资料和学⽣的成绩，学⽣只能查询⾃⼰的档案、成绩以及⼀些公共的信息，教师可以发布学⽣的成绩信息，⽽且只能查询⾃⼰所授课程的信息以及⼀些公共信息。

学⽣成绩管理系统中层数据流图
对顶层数据流图中的⼀个加⼯“学⽣成绩管理”进⾏展开。

1.添加模块的底层数据流图
2.修改模块的底层数据流图
3.查询模块的底层数据流图
4.
删除模块的底层数据流图
5.统计模块的底层数据流图
6.发布模块的底层数据流图。

vf学生成绩管理系统流程图+组织结构设计图+管理职能图-课程设计

vf学生成绩管理系统流程图+组织结构设计图+管理职能图-课程设计目录第1章可行性分析 (4)1.1 成绩管理信息系统开发的必要性 (4)1.2 开发的可行性调查 (4)1.2.1技术方面 (4)1.2.2管理方面 (4)1.2.3经济方面 (4)1.3 可行性调查结果分析 (4)第2章系统分析 (6)2.1 组织机构 (6)2.2 管理职能分析 (6)2.2.1 管理职能图 (6)2.2.2 相关部门的管理职能 (7)2.3 业务流程分析 (7)2.4 数据流程分析 (8)2.5 现行系统评价 (9)2.6 系统优化 (10)2.7 数据字典 (12)2.8 本系统的运行环境 (17)第3章系统设计 (18)3.1 系统目标设计 (18)3.2 新系统功能模块设计 (18)3.2.1 系统主模块 (19)3.2.2 查询模块 (19)3.2.3 维护模块 (19)3.2.4 统计模块 (19)3.2.5 打印模块 (19)3.3 数据库设计 (19)3.3.1 数据库需求分析 (19)3.3.2 数据库概念设计 (19)3.3.3 数据可逻辑设计 (21)3.3.4 数据库结构的实现 (22)3.4 输入设计 (22)3.5 输出设计 (22)3.6 代码设计 (24)3.6.1 学生学号的代码设计 (24)3.6.2 课程号的代码设计 (24)第4章系统实施 (25)4.1 系统源程序 (25)4.2 试运行及结果分析 (27)第5章设计心得 (30)参考文献 (31)《学生成绩管理信息系统》学生成绩管理系统简介：学生成绩管理信息系统是针对学校教务处的大量业务处理工作而开发的管理软件，是典型的管理信息系统（Management Information System）。

它是一个教育单位不可缺少的部分,它的内容对于学校的决策者和管理者来说都至关重要,它能够为用户提供充足的信息和快捷的查询手段。

能有效的帮助学校和老师掌握学生的情况，为学生提供成绩跟课程方面的查询。

软件工程-数据流图(DFD)大题解析

1/4杭州电子科技大学计算机学院软件与智能研究所某公司为了给员工分配住房，开发了员工住房分配系统，功能如下：计算原始分：根据员工信息（员工号、姓名、年龄、性别、学历、工龄、婚否、职务、职称、住房情况）计算原始分，并将员工信息存入员工信息文件中。

计算标准分：根据员工的原始分计算标准分，并将其存入员工分数文件（员工号、标准分）。

计算分房分：根据标准分、分房计划文件（员工号、住房请求）中的分房人数，计算分房分，并存入分房分数文件（员工号、分房分）中。

分房分查询：员工可以根据自己的员工号查询相应的分房分，若输入错误则返回出错信息。

试根据上面的系统功能描述：(1) 画出该系统的分层数据流图。

(8分)(2) 写出相应的数据字典（要求至少写出三项）。

(4分) (3) 将数据流图转换为软件的结构图。

(8分) (1):1)2）第一层数据流图员工信息文件员工分数文件夹分房分数文件2.名称：员工信息别名：描述：员工的各种信息定义：员工号+姓名+年龄+性别+学历+工龄+婚否+职务+职称+住房情况位置：员工信息文件名称：分房计划文件别名：描述：准备分房的计划定义：员工号+住房请求位置:公司系统名称：分房分数文件别名：描述：计算出的每个员工分房分数的文件定义：员工号+分房分位置：公司系统2阅读以下说明和图，回答问题1至问题5，将解答填入答题纸的对应栏内。

（20分）【说明】某高校欲开发一个成绩管理系统，记录并管理所有选修课程的学生的平时成绩和考试成绩，其主要功能描述如下：1)每门课程都有3到6个单元构成，每个单元结束后会进行一次测试，其成绩作为这门课程的平时成绩。

课程结束后进行期末考试，其成绩作为这门课程的考试成绩。

2)学生的平时成绩和考试成绩均由每门课程的主讲教师上传给成绩管理系统。

3)在记录学生成绩之前，系统需要验证这些成绩是否有效。

首先，根据学生信息文件来确认该学生是否选修这门课程，若没有，那么这些成绩是无效的；如果他的确选修了这门课程，再根据课程信息文件和课程单元信息文件来验证平时成绩是否与这门课程所包含的单元相对应，如果是，那么这些成绩是有效的，否则无效。
