【CN109936227A】风力发电机【专利】

合集下载

【CN109899250A】一种风力发电机【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910160590.7(22)申请日 2019.03.04(71)申请人徐春地址 315000 浙江省宁波市鄞州区横溪镇芝盛苑1幢1单元502室(72)发明人不公告发明人　(51)Int.Cl.F03D 80/55(2016.01)(54)发明名称一种风力发电机(57)摘要本发明公开了一种风力发电机，包括塔架和内部设有活动槽的固定块，固定块上设有与活动槽相连的弧形槽和直槽，弧形槽与直槽相连通，塔架上垂直设有立柱、塔架上转动地设有旋转叶片，立柱的内壁固定有步进电机，步进电机的输出轴上连接有旋转机构、位于旋转机构下方的传动机构，固定块固定在旋转机构上，固定块内转动地设有穿过固定块、立柱的侧壁后连接在传动机构上的往复螺杆。

本发明的优点在于：无需攀爬就可通过步进电机带动连杆上的海绵移动，从而自动清洁旋转叶片和上部分的立柱，从而防止危险。

权利要求书1页说明书3页附图11页CN 109899250 A 2019.06.18C N 109899250A权　利　要　求　书1/1页CN 109899250 A1.一种风力发电机，其特征在于：包括塔架和内部设有活动槽的固定块(4)，所述固定块(4)上设有与所述活动槽相连的弧形槽(8)和直槽，所述弧形槽(8)与所述直槽相连通，所述塔架上垂直设有立柱(1)、所述塔架上转动地设有旋转叶片(2)，所述立柱(1)的内壁固定有步进电机(7)，所述步进电机(7)的输出轴上连接有旋转机构、位于所述旋转机构下方的传动机构，所述固定块(4)固定在所述旋转机构上，所述固定块(4)内转动地设有穿过所述固定块(4)、所述立柱(1)的侧壁后连接在所述传动机构上的往复螺杆(22)，所述往复螺杆(22)上螺纹连接有活动在所述活动槽内的圆柱形螺母(23)，所述圆柱形螺母(23)的顶端连接有长杆(6)，所述长杆(6)外设有海绵(5)，所述长杆(6)活动在所述弧形槽(8)、所述直槽内，所述圆柱形螺母(23)的下端设有限位块(24)，所述活动槽的下端设有限位槽，所述限位块(24)左右移动地设在所述限位槽上。

风力发电设备[发明专利]

专利名称：风力发电设备专利类型：发明专利
发明人：艾劳埃斯·乌本申请号：CN02815544.0申请日：20020701
公开号：CN1539072A 公开日：
20041020
专利内容由知识产权出版社提供
摘要：本发明涉及一种风力发电设备，特别是涉及一种具有一装置的风力发电设备，该装置用于在风力发电设备大致封闭的空间内对气体介质进行除湿。

为了缩减在获得所述装置固有的可操作性时的人力和后勤开支，以及为了简化结构和为了允许基本上不需要维修的操作，所述装置包括一第一埃拉尔铝合金元件和一冷却装置，该冷却装置用于将所述第一元件冷却到低于周围温度的温度。

申请人：艾劳埃斯·乌本
地址：德国奥利希
国籍：DE
代理机构：北京集佳知识产权代理有限公司
代理人：王学强
更多信息请下载全文后查看。

【CN109989879A】一种风力发电扇叶【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910324910.8(22)申请日 2019.04.22(71)申请人杭州柔晴电子商务有限公司地址 310000 浙江省杭州市上城区复兴路367号(72)发明人郑俊文　(51)Int.Cl.F03D 3/00(2006.01)F03D 7/06(2006.01)F03D 13/20(2016.01)G01P 5/06(2006.01)G01P 13/02(2006.01)(54)发明名称一种风力发电扇叶(57)摘要本发明的一种风力发电扇叶，包括机身以及设置在所述机身内的凸轮转动腔，所述凸轮转动腔内设置有凸轮触发组件，所述凸轮转动腔右侧设置有相连通的测量腔，所述测量腔内设置有测量组件，所述测量腔右侧设置有测量动力齿轮啮合腔，所述测量动力齿轮啮合腔内设置有测量动力组件，首先设计了风向指定组件，完善了只能测风速而不能测定风向的缺陷，采用星型排布设计的进风风箱，即使风力再小也能稳定测量，在测量环节,将风速转换为机械作动频率，再用远程摄像器采集，稳定而高效，采集完成进行清洁再利用，环保且能重复使用，最后设计了自动高度调节组件，本发明结构简单，操作方便。

权利要求书2页说明书6页附图4页CN 109989879 A 2019.07.09C N 109989879A权　利　要　求　书1/2页CN 109989879 A1.本发明的一种风力发电扇叶，包括机身以及设置在所述机身内的凸轮转动腔，其特征在于：所述凸轮转动腔内设置有凸轮触发组件，所述凸轮转动腔右侧设置有相连通的测量腔，所述测量腔内设置有测量组件，所述测量腔右侧设置有测量动力齿轮啮合腔，所述测量动力齿轮啮合腔内设置有测量动力组件，其中，所述凸轮触发组件与所述测量组件一起完成对风速的记录与信息输送，所述测量动力组件用于为所述测量组件提供动力，所述凸轮转动腔上侧设置有开口向上的风箱转动腔，所述风箱转动腔内设置有可转动的风箱组件，所述风箱组件上侧固定连接有风向指示组件，所述风向指示组件用以指示风的方向以及控制所述风箱组件转动，所述凸轮转动腔下侧设置有开口向下的一级伸缩架滑动腔，所述机身下方设置有机座，所述机座内设置有开口向上的二级伸缩架滑动腔，所述一级伸缩架滑动腔与所述二级伸缩架滑动腔内设置有伸缩架组件，所述伸缩架组件用以调节所述机身的高度，所述二级伸缩架滑动腔左侧设置有相连通的伸缩架控制腔，所述伸缩架控制腔内设置有伸缩架控制组件，所述伸缩架控制组件用以控制所述伸缩架组件的伸缩程度。

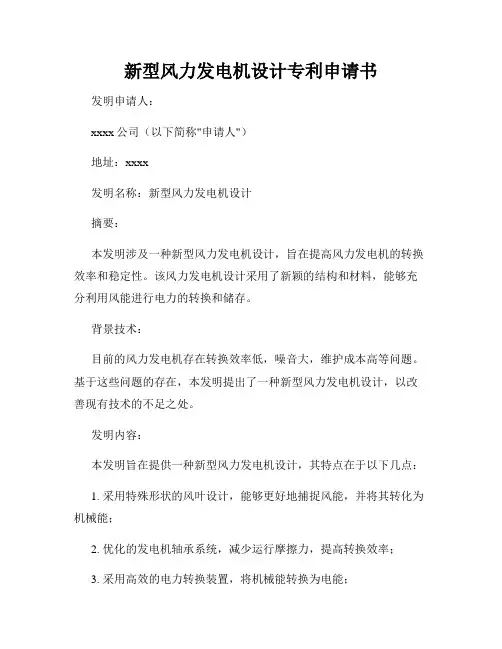

新型风力发电机设计专利申请书

新型风力发电机设计专利申请书发明申请人：xxxx公司（以下简称"申请人"）地址：xxxx发明名称：新型风力发电机设计摘要：本发明涉及一种新型风力发电机设计，旨在提高风力发电机的转换效率和稳定性。

该风力发电机设计采用了新颖的结构和材料，能够充分利用风能进行电力的转换和储存。

背景技术：目前的风力发电机存在转换效率低，噪音大，维护成本高等问题。

基于这些问题的存在，本发明提出了一种新型风力发电机设计，以改善现有技术的不足之处。

发明内容：本发明旨在提供一种新型风力发电机设计，其特点在于以下几点：1. 采用特殊形状的风叶设计，能够更好地捕捉风能，并将其转化为机械能；2. 优化的发电机轴承系统，减少运行摩擦力，提高转换效率；3. 采用高效的电力转换装置，将机械能转换为电能；4. 配备智能控制系统，实现对风力发电机运行状态的监测和调节。

附图说明：本发明的风力发电机设计附图如下：[在此插入附图]具体实施方式：本发明的新型风力发电机设计可进一步详细描述如下：1. 风叶设计：采用独特的风叶形状，具有更大的叶面积和更高的抓风能力，能够更好地利用风能；2. 发电机轴承系统：采用高精度轴承和润滑系统，减少机械部件的摩擦和能量损失；3. 电力转换装置：采用高效的发电机和电能转换装置，确保机械能转化为电能的高效率；4. 智能控制系统：通过传感器监测风力发电机的运行状态，实时调节叶片角度和功率输出，以保证系统的安全稳定运行。

效益和优势：与现有技术相比，本发明的新型风力发电机设计具有以下优势：1. 提高转换效率：采用更高效的风叶设计和电力转换装置，能够更充分地利用风能转换为电能；2. 减少噪音：优化的风叶设计和轴承系统能够减少风力发电机运行时产生的噪音；3. 降低维护成本：风力发电机设计采用耐用材料和智能控制系统，减少了维护和保养工作的复杂性和成本；4. 提高可靠性：优化的结构设计和智能控制系统能够监测和调节风力发电机的运行状态，保证其稳定可靠运行。

风力发电机[发明专利]

专利名称：风力发电机
专利类型：发明专利
发明人：H.A.肖尔特-瓦辛克申请号：CN201210303122.9申请日：20120823
公开号：CN102953940A
公开日：
20130306
专利内容由知识产权出版社提供
摘要：本发明提供一种风力发电机。

所述风力发电机包括：待冷却的至少一个单元；塔筒；布置在所述塔筒下端的锚固结构；以及热交换器。

所述锚固结构至少部分地填充有液体。

所述热交换器经配置以将所述液体用作冷却剂来冷却所述至少一个单元。

申请人：通用电气公司
地址：美国纽约州
国籍：US
代理机构：中国专利代理(香港)有限公司
更多信息请下载全文后查看。

一种自动变速小型风力发电机[发明专利]

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201811065701.8(22)申请日 2018.09.13(71)申请人康富地址 100025 北京市朝阳区高碑店北路康家园小区7号楼3单元202室(72)发明人康富　(51)Int.Cl.F03D 7/04(2006.01)F03D 1/06(2006.01)F03D 80/00(2016.01)(54)发明名称一种自动变速小型风力发电机(57)摘要本发明设置了叶片斜形变角轨道，所述管道内设有变角滑套，滑套通过滑套芯轴与风机叶片根部相连，所述叶片根部连接有弹簧，弹簧另一端固定在自动调整系统内部，自动调节系统工作原理为：风机叶片角度定位于偏大即有利于微风启动位置，风力增加时风机转速随之加快，风机的加速使叶片生产离心力，当叶片离心力大于弹簧弹力时，弹簧在叶片离心力的牵引下沿着斜形轨道回缩，叶片的移动带动了变角滑套和连接滑套的风机叶片向偏小于风向的位置移动，叶片迎风角度的变换加快风机转速，风机转速达到设定值时为风机额度转速，风力大到超过风机额度转速叶片离心力加大、叶片角度自动减小、风机自动降至额度转速、始终保持风机最佳发电效率。

权利要求书1页说明书2页附图1页CN 110894819 A 2020.03.20C N 110894819A1.一种自动变速小型风力发电机，其特征在于：包括异形多叶片外弧面(1)、异形叶片工作面(2)、自动调节系统(3)、异形多叶片内弧面(4)、异形叶片侧直面(5)、异形叶片自调总成(6)、风力发电机塔筒(7)采用钢质材料或者复合材料制造、风力发电机基础(8)、异形多叶片风力发电机(9)、风向标尾舵(10)采用轻质复合材料，异形多叶片外弧面(1)为R＝1.25米圆弧厚度为1毫米、异形叶片工作面(2)背风面设有加强筋、自动调节系统(3)根据风力和转速大小在迎风面最佳角度范围内自动调整、异形多叶片内弧面(4)位置为R＝0.25圆弧厚度为15毫米、异形叶片侧直面(5)由发电机内弧面15毫米顺延至异形叶片外毫米1毫米、异形叶片自调总成(6)内设有较为简单的自动调整结构、风力发电机塔筒(7)采用钢质或者复合材料制造、风力发电机基础(8)采用复合材料筋与混凝土共同建造、发电机(9)、异形多叶片和风向标尾舵(10)采用轻质复合材料制造。

微功耗家用风力发电机[发明专利]

专利名称：微功耗家用风力发电机专利类型：发明专利
发明人：郁百超
申请号：CN201210417860.6申请日：20121029
公开号：CN103001304A
公开日：
20130327
专利内容由知识产权出版社提供
摘要：微功耗家用风力发电机由叶片、转轴、三相永磁同步发电机组成，用风光控制逆变器取代传统家用风力发电机中的风力发电控制器、光伏发电控制器、直流逆变器，最大限度地利用自然风能和太阳能，对蓄电池进行最佳充电，大大延长蓄电池的使用寿命；所有电路都采用微功耗功率变换，使得电能损耗降至最低。

申请人：郁百超
地址：430077 湖北省武汉市徐东大街349-15-1-601号
国籍：CN
更多信息请下载全文后查看。

一种风力发电机[发明专利]

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201610909959.6(22)申请日 2016.10.19(71)申请人李运雄地址 538004 广西壮族自治区防城港市车镇盛隆冶金公司炼钢厂(72)发明人李运雄　(74)专利代理机构南宁东智知识产权代理事务所(特殊普通合伙) 45117代理人巢雄辉　汪治兴(51)Int.Cl.F03D 9/25(2016.01)F03D 3/06(2006.01)F03D 13/20(2016.01)F03D 3/04(2006.01)(54)发明名称一种风力发电机(57)摘要本发明公开了一种风力发电机，属于清洁可再生能源开发领域，包括轴、叶片、发电机、挡风板，轴沿水平方向安装，叶片沿轴纵向安装在轴上，挡风板建造在轴侧面，且挡风板的高度与轴的高度水平，轴与发电机连接。

本发明通过轴侧面的挡风板，挡风板的高度与轴的高度水平，挡住了轴以下的叶片不受风吹到，风只能吹到轴以上的叶片，形成不平衡的力，带动发电机的转子旋转，实现发电，能充分的利用风能。

具有结构简单，整体结构低矮，制造、安装方便，容易实现大型化，进一步提高其功率的优点。

权利要求书1页说明书2页附图1页CN 106438205 A 2017.02.22C N 106438205A1.一种风力发电机，其特征在于：包括轴、叶片、发电机和挡风板，所述轴沿水平方向安装，所述挡风板位于轴侧面，所述叶片安装于轴上，所述轴与发电机连接。

2.根据权利要求1所述的一种风力发电机，其特征在于：所述挡风板与轴平行，挡风板与轴的距离大于叶片的宽度，挡风板的高度与轴的高度水平。

3.根据权利要求2所述的一种风力发电机，其特征在于：所述挡风板的数量为位于一侧的一面或者位于两侧的两面。

4.根据权利要求1所述的一种风力发电机，其特征在于：所述叶片沿轴纵向安装在轴上。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910288688.0
(22)申请日 2019.04.11
(71)申请人浙江大学
地址 310058 浙江省杭州市西湖区余杭塘
路866号
申请人上海电气风电集团有限公司
(72)发明人吴立建　闻汇　施杨　王海洋　
刘军伟　方攸同　
(74)专利代理机构上海弼兴律师事务所 31283
代理人薛琦　杨东明
(51)Int.Cl.
H02K 1/20(2006.01)
(54)发明名称风力发电机(57)摘要本发明提供一种风力发电机，其包括转子、定子和位于所述转子和所述定子之间的气隙，所述定子包括定子线圈和定子铁芯，所述定子铁芯的径向内侧、所述定子的中心部分与所述定子的端板围成的内部空间形成空腔，所述定子铁芯为齿槽结构，所述定子线圈位于所述定子铁芯槽内，所述风力发电机还包括发电机冷却装置，所述发电机冷却装置包括通风管，所述通风管位于所述定子铁芯与所述定子线圈之间，并与所述定子线圈和所述定子铁芯邻接。

该风力发电机通过设置通风管在定子铁芯槽底，与定子线圈接触，增大定子有效散热面积，减小了发电机内部气体流动的压力损失，相比传统冷却方式，冷却效果得到提升，位于定子铁芯槽底部的设计对定子电
磁影响也较低。

权利要求书2页说明书5页附图4页CN 109936227 A 2019.06.25
C N 109936227
A
权　利　要　求　书1/2页CN 109936227 A
1.一种风力发电机，其包括转子、定子和位于所述转子和所述定子之间的气隙，所述定子包括定子线圈和定子铁芯，所述定子铁芯的径向内侧、所述定子的中心部分与所述定子的端板所围成的内部空间形成空腔，所述定子铁芯为齿槽结构，所述定子线圈位于所述定子铁芯的槽内，其特征在于，所述风力发电机还包括发电机冷却装置，所述发电机冷却装置包括通风管，所述通风管位于所述定子铁芯的表面与所述定子线圈的表面之间，并与所述定子线圈和所述定子铁芯相邻接。

2.如权利要求1所述的风力发电机，其特征在于，所述定子铁芯包括若干相互之间留有空隙的叠片组，所述叠片组之间的空隙形成所述定子的径向通风道，所述径向通风道连通所述空腔与所述气隙。

3.如权利要求2所述的风力发电机，其特征在于，所述通风管沿轴向设置于所述定子铁芯的槽底部，所述通风管的内部为空心结构，所述通风管的两端上至少有一端具有端部开口，所述通风管的表面上沿轴向设置有若干径向开口，所述径向开口用于使冷却气流能够在所述通风管内沿轴向流动并从所述端部开口和所述径向开口处进入或离开。

4.如权利要求3所述的风力发电机，其特征在于，所述径向开口设置于与所述径向通风道轴向平齐的位置处，所述径向开口连通于所述径向通风道。

5.如权利要求3所述的风力发电机，其特征在于，所述通风管的内部设置有支撑筋，所述支撑筋用于支撑所述通风管的管壁。

6.如权利要求5所述的风力发电机，其特征在于，所述支撑筋为“工”字形结构。

7.如权利要求3所述的风力发电机，其特征在于，所述通风管为扁平状结构，其截面为弓形，所述弓形的弧侧的弧度小于180度，所述径向开口位于所述通风管的弧侧表面上。

8.如权利要求7所述的风力发电机，其特征在于，所述通风管的弧侧表面朝向所述定子铁芯，所述通风管的弦侧表面朝向所述定子线圈，所述弦侧表面的宽度不大于所述定子铁芯的槽底的宽度。

9.如权利要求8所述的风力发电机，其特征在于，所述定子铁芯的槽底部的形状与所述通风管的弧侧表面弧度相匹配。

10.如权利要求5所述的风力发电机，其特征在于，所述通风管的管壁材质为绝缘材料。

11.如权利要求10所述的风力发电机，其特征在于，所述支撑筋的材质与所述管壁的材质相同，所述支撑筋与所述管壁为一体式结构。

12.如权利要求10所述的风力发电机，其特征在于，所述支撑筋的材质为金属，所述通风管的管壁内侧设置有支撑凹槽，所述支撑筋安装于所述支撑凹槽处。

13.如权利要求1-12中任意一项所述的风力发电机，其特征在于，所述通风管的长度大于或等于所述定子铁芯的轴向长度，所述通风管的两端设置有轴向固定结构，所述轴向固定结构用于避免所述通风管在所述定子的轴向上的错位。

14.如权利要求1-12中任意一项所述的风力发电机，其特征在于，所述通风管由若干通风组件构成，所述通风组件的两端相互活动连接，位于所述通风管的两端的两个通风组件的一端分别设置有轴向固定结构，所述轴向固定结构用于避免所述通风管在所述定子的轴向上的错位。

15.如权利要求14所述的风力发电机，其特征在于，所述通风组件的一端设置有至少一个凸块，所述通风组件的另一端设置有与所述凸块相对应的连接凹槽，所述通风组件之间
