单管放大电路实验报告材料
晶体管单管放大器实验报告
一、实验目的1. 理解晶体管单管放大器的基本原理和组成。
2. 掌握晶体管单管放大器静态工作点的调试方法。
3. 熟悉晶体管单管放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。
4. 提高对常用电子仪器及模拟电路实验设备的使用能力。
二、实验原理晶体管单管放大器是一种常见的放大电路，主要由晶体管、偏置电阻、负载电阻和耦合电容等组成。
实验电路采用共射极接法，通过输入信号u_i在晶体管的基极输入，放大后的信号u_o从集电极输出。
实验电路中，偏置电阻Rb1和Rb2组成分压电路，为晶体管提供合适的静态工作点。
负载电阻Rl接收放大后的信号，耦合电容C1和C2分别对输入信号和输出信号进行耦合，抑制交流干扰。
三、实验仪器与材料1. 晶体管（例如：3DG6）2. 偏置电阻（例如：Rb1=10kΩ，Rb2=20kΩ）3. 负载电阻（例如：Rl=10kΩ）4. 耦合电容（例如：C1=0.01μF，C2=0.01μF）5. 函数信号发生器6. 双踪示波器7. 万用电表8. 直流稳压电源9. 实验电路板四、实验步骤1. 按照实验电路图连接电路，将各元件和导线接到实验电路板上。
2. 将函数信号发生器输出端连接到双踪示波器，设置信号频率为1kHz，幅值为1V。
3. 将直流稳压电源连接到电路板，调节输出电压为12V。
4. 调节偏置电阻Rb1和Rb2，使晶体管处于合适的静态工作点。
使用万用电表测量晶体管的集电极电流Ic和集电极电压Uc，使其满足Ic=2mA，Uc=6V。
5. 在晶体管基极输入信号，观察双踪示波器上输入信号和输出信号的波形，记录电压放大倍数。
6. 测量输入电阻Ri和输出电阻Rl，计算放大器的输入电阻和输出电阻。
7. 调节输入信号幅值，观察输出波形，记录最大不失真输出电压。
五、实验数据及分析1. 静态工作点调试结果：Ic=2mA，Uc=6V。
2. 电压放大倍数：A_v=20。
3. 输入电阻：Ri=2kΩ。
单管电压放大器实验报告
一、实验目的1. 学习调试和测量单管电压放大器的静态工作点。
2. 掌握单管放大器的电压放大倍数Au、输出电阻Ro和输入电阻Ri的测试方法。
3. 熟悉常用电子仪器及模拟电路实验设备的使用。
二、实验原理单管电压放大器是模拟电子技术中的一种基本放大电路，主要由晶体管、电阻、电容等元件组成。
本实验采用共射极单管放大器电路，通过调节基极电阻，可以调整晶体管的静态工作点，使晶体管工作在放大区，从而实现电压放大。
三、实验设备1. 单管电压放大器实验电路板2. 信号发生器3. 示波器4. 电压表5. 电流表6. 万用表7. 电阻箱8. 电容箱四、实验步骤1. 搭建单管电压放大器实验电路，按照电路图连接好各个元件。
2. 使用电阻箱和电容箱，根据电路图设置合适的静态工作点。
首先，调节电阻箱，使基极电阻RB的阻值符合要求；然后，调节电容箱，使电容C1的容值符合要求。
3. 使用万用表测量晶体管的静态工作点，即测量晶体管的基极电压U_B、集电极电压U_C和集电极电流I_C。
4. 在放大器的输入端接入信号发生器，输出频率为1kHz的正弦波信号。
5. 使用示波器观察放大器的输出波形，记录输出电压U_O。
6. 使用电压表测量放大器的输入电压U_I和输出电压U_O，计算电压放大倍数Au。
7. 使用电流表测量放大器的输入电流I_I和输出电流I_O，计算输入电阻Ri和输出电阻Ro。
8. 根据实验数据，分析静态工作点对放大器性能的影响，以及电压放大倍数、输入电阻和输出电阻与电路参数的关系。
五、实验结果与分析1. 静态工作点对放大器性能的影响实验结果表明，当静态工作点Q过低时，晶体管进入截止区，输出电压U_O接近于0，放大倍数Au接近于0；当静态工作点Q过高时，晶体管进入饱和区，输出电压U_O接近于电源电压VCC，放大倍数Au也接近于0。
因此，合适的静态工作点对于保证放大器的正常工作至关重要。
2. 电压放大倍数、输入电阻和输出电阻与电路参数的关系实验结果表明，电压放大倍数Au与晶体管的β（放大倍数）和集电极电阻Rc有关，与基极电阻RB和发射极电阻RE关系不大。
单管放大电路实验报告
单管放大电路实验报告单管放大电路实验报告引言：单管放大电路是电子学中最基础的电路之一，它可以将输入信号放大到更大的幅度，使得信号能够被更远的距离传输或被更多的设备接收。
本实验旨在通过搭建和测试单管放大电路，探究其工作原理和特性。
一、实验目的本实验的主要目的是：1. 理解单管放大电路的基本原理；2. 学习如何设计和搭建单管放大电路；3. 测试并分析单管放大电路的特性。
二、实验器材和元件1. 电源：直流电源供应器；2. 信号发生器：用于提供输入信号；3. 电阻：用于构建电路；4. 电容：用于滤波；5. 二极管：用于保护电路。
三、实验步骤1. 搭建单管放大电路a. 将一个NPN型晶体管与几个电阻和电容相连接，按照电路图搭建电路；b. 连接电源，并确保电路连接正确；c. 连接信号发生器，将其输出信号接入电路中。
2. 测试电路特性a. 调节信号发生器的频率和幅度，观察输出信号的变化；b. 测量输入信号和输出信号的幅度，并计算电压增益；c. 测量输入信号和输出信号的相位差。
四、实验结果与分析通过实验，我们得到了如下结果：1. 随着输入信号幅度的增加，输出信号的幅度也相应增加，但在一定范围内，输出信号的幅度增加不再线性；2. 随着输入信号频率的增加，输出信号的幅度先增加后减小，且在某一频率下达到最大值；3. 输入信号和输出信号之间存在相位差，且随着频率的增加而增大。
根据实验结果，我们可以得出以下结论：1. 单管放大电路的电压增益是非线性的，且受到输入信号幅度的限制；2. 单管放大电路的频率响应是有限的，存在一个截止频率，超过该频率后放大效果下降；3. 单管放大电路引入了相位差，这可能对特定应用产生影响。
五、实验总结通过本次实验，我们深入了解了单管放大电路的工作原理和特性。
我们学习到了如何设计和搭建单管放大电路，并通过测试分析了其电压增益、频率响应和相位差等特性。
这些知识对于我们理解和应用其他更复杂的放大电路非常重要。
单管共发射极放大电路实验报告
单管共发射极放大电路实验报告一、实验目的。
本实验旨在通过搭建单管共发射极放大电路，了解其工作原理和特性，掌握其基本性能参数的测量方法，并通过实验验证理论知识的正确性。
二、实验原理。
单管共发射极放大电路是一种常用的放大电路，其基本原理是利用晶体管的放大作用将输入信号放大，输出一个放大后的信号。
在共发射极放大电路中，输入信号通过电容耦合方式输入到晶体管的基极，晶体管的发射极接地，输出信号则从晶体管的集电极获取。
三、实验仪器和器材。
1. 电源，直流稳压电源。
2. 信号源，正弦波信号源。
3. 示波器，示波器。
4. 元器件，晶体管、电容、电阻等。
四、实验步骤。
1. 按照电路图搭建单管共发射极放大电路，注意连接的正确性和稳固性。
2. 调节电源，使其输出电压为所需工作电压。
3. 将正弦波信号源连接到输入端，调节信号源的频率和幅度。
4. 连接示波器，观察输入信号和输出信号的波形。
5. 测量输入信号和输出信号的幅度，并计算电压增益。
6. 调节电路参数，如电容、电阻值，观察对电路工作的影响。
五、实验结果与分析。
通过实验观察和测量，我们得到了单管共发射极放大电路的输入输出波形和幅度，并计算出了电压增益。
通过调节电路参数，我们也观察到了电路工作的变化。
实验结果表明，单管共发射极放大电路能够有效放大输入信号，并且其放大倍数与理论计算值基本吻合。
六、实验总结。
本次实验通过搭建单管共发射极放大电路，对其工作原理和特性有了更深入的了解。
同时，我们也掌握了测量电路性能参数的方法，并通过实验验证了理论知识的正确性。
在实验过程中，我们也发现了一些问题和不足之处，为今后的实验和学习提供了一定的参考和借鉴。
七、实验心得。
通过本次实验，我对单管共发射极放大电路有了更深入的了解，也提高了实验操作和数据处理的能力。
在今后的学习和科研工作中，我将继续努力，不断提升自己的实验技能和理论水平。
以上就是本次单管共发射极放大电路实验的报告内容，希望能对大家有所帮助。

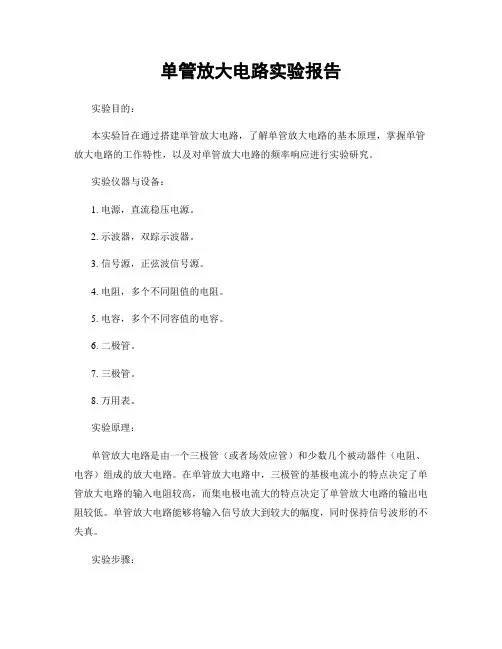

单管放大电路实验报告
单管放大电路实验报告实验目的：本实验旨在通过搭建单管放大电路，了解单管放大电路的基本原理，掌握单管放大电路的工作特性，以及对单管放大电路的频率响应进行实验研究。
实验仪器与设备：1. 电源，直流稳压电源。
2. 示波器，双踪示波器。
3. 信号源，正弦波信号源。
4. 电阻，多个不同阻值的电阻。
5. 电容，多个不同容值的电容。
6. 二极管。
7. 三极管。
8. 万用表。
实验原理：单管放大电路是由一个三极管（或者场效应管）和少数几个被动器件（电阻、电容）组成的放大电路。
在单管放大电路中，三极管的基极电流小的特点决定了单管放大电路的输入电阻较高，而集电极电流大的特点决定了单管放大电路的输出电阻较低。
单管放大电路能够将输入信号放大到较大的幅度，同时保持信号波形的不失真。
实验步骤：1. 搭建单管放大电路电路图，连接好各个元器件。
2. 调节电源电压，使其符合三极管的工作电压范围。
3. 使用示波器观察输入信号和输出信号，并记录波形。
4. 改变输入信号的频率，观察输出信号的变化，并记录波形。
5. 测量输入信号和输出信号的幅度，并计算放大倍数。
6. 测量单管放大电路的输入电阻和输出电阻。
实验结果与分析：通过实验观察，我们发现单管放大电路能够将输入信号放大到较大的幅度，且输出信号的波形基本与输入信号一致。
随着输入信号频率的增加，输出信号的幅度有所下降，说明单管放大电路的频率响应存在一定的限制。
通过测量，我们得到了单管放大电路的输入电阻和输出电阻的数值，验证了单管放大电路的输入电阻较高，输出电阻较低的特性。
实验总结：本次实验通过搭建单管放大电路，深入了解了单管放大电路的工作原理和特性，掌握了单管放大电路的频率响应规律，提高了实验操作能力和数据处理能力。
同时，也加深了对电子电路原理的理解，为今后的学习和科研打下了坚实的基础。
通过本次实验，我们对单管放大电路有了更深入的了解，同时也意识到了单管放大电路的局限性，为今后的电子电路设计和应用提供了一定的参考和借鉴。
单管放大电路实验报告
单管放大电路实验报告一、引言电子技术的发展带来了无数的创新和突破，而放大电路作为电子技术中的重要组成部分，起到了至关重要的作用。
本次实验旨在通过研究单管放大电路，深入了解其原理和特点。
二、实验目的1. 了解单管放大电路的基本工作原理；2. 熟悉单管放大电路的实际搭建过程；3. 掌握单管放大电路的性能参数测量方法；4. 分析单管放大电路的优缺点。
三、实验设备与材料1. 功放电路实验箱；2. 二极管、电阻、电容；3. 示波器、信号发生器；4. 万用表等测量仪器。
四、实验步骤1. 搭建单管放大电路。
按照给定的电路图，将电阻、二极管和电容连接在一起，连接到功放电路实验箱上。
2. 调节信号发生器的频率和幅度，接入电路。
3. 使用示波器检测输入和输出信号。
通过示波器观察输入信号和输出信号的波形，调节信号发生器和电路，使输出信号达到最佳放大效果。
五、实验结果通过实验数据和示波器观察，得出以下实验结果：1. 在适当的电流和电压条件下，单管放大电路可以实现较大的输入信号放大效果；2. 输出信号的左右阶边界逐渐变小，说明放大电路的线性能力较强；3. 随着输入信号幅度的增加，输出信号的失真程度也随之增加。
六、实验分析根据实验结果和理论分析，得出以下结论：1. 单管放大电路作为一种常见的放大电路，在实际应用中有着广泛的用途。
它可以将信号放大到合适的幅度，使得输出信号可以被其他电路或设备正确接收。
2. 单管放大电路的线性能力较强，可以较好地保持信号的原样放大；然而，在信号输入幅度过大时，输出信号会发生失真。
3. 单管放大电路的优点是结构简单、成本低廉，但其缺点是放大能力有限，输出信号会受到一定程度的失真影响。
七、实验总结通过本次实验，我们深入了解了单管放大电路的原理和特点，并通过实际搭建和操作，掌握了单管放大电路的性能参数测量方法。
同时，我们也对单管放大电路的优缺点有了更加清晰的认识。
在今后的学习和实践中，我们可以将单管放大电路应用于各种电子设备和系统中，以达到信号放大的目的。
共射极单管放大电路实验报告
共射极单管放大电路实验报告一、实验目的。
本实验旨在通过搭建共射极单管放大电路，了解其基本工作原理，掌握其特性参数的测试方法，并通过实验验证理论知识。
二、实验原理。
共射极单管放大电路是一种常见的电子放大电路，由一个晶体管和几个无源元件组成。
在该电路中，晶体管的发射极接地，基极通过输入电容与输入信号相连，集电极与负载电阻相连，输出信号由负载电阻取出。
当输入信号加到基极时，晶体管的输出信号将由集电极取出，实现信号的放大。
三、实验器材。
1. 电源。
2. 信号发生器。
3. 示波器。
4. 电阻、电容等无源元件。
5. 直流电压表。
6. 直流电流表。
四、实验步骤。
1. 按照电路图连接好电路，并接通电源。
2. 调节电源电压，使得晶体管工作在正常工作区域。
3. 使用信号发生器输入不同频率的正弦信号，观察输出信号的波形变化。
4. 测量输入输出信号的幅度，并计算电压增益。
5. 测量输入输出信号的相位差。
6. 测量电路的输入、输出阻抗。
五、实验结果与分析。
通过实验，我们得到了不同频率下的输入输出信号波形，并测量了其幅度和相位差。
根据测量数据，我们计算得到了电压增益和输入输出阻抗。
通过对比实验数据和理论值，我们发现实验结果与理论值基本吻合，验证了共射极单管放大电路的基本工作原理。
六、实验总结。
通过本次实验，我们深入了解了共射极单管放大电路的工作原理和特性参数的测试方法，掌握了实际搭建和测试的技能。
通过实验验证了理论知识，加深了对电子放大电路的理解，为今后的学习和研究打下了基础。
七、实验注意事项。
1. 在搭建电路时，注意连接的准确性，避免短路或接反。
2. 调节电源电压时，小心操作，避免电压过高损坏元件。
3. 在测量输入输出信号时，注意示波器的设置和测量方法，确保测量准确。
八、参考文献。
1. 《电子技术基础》。
2. 《电子电路》。
3. 《电子电路设计手册》。
以上就是本次共射极单管放大电路实验的报告内容，希望能对大家的学习和实践有所帮助。
单管共射放大电路实验报告
一、实验目的1. 掌握单管共射放大电路的基本原理和组成；2. 学习如何调试和测试单管共射放大电路的静态工作点；3. 熟悉单管共射放大电路的电压放大倍数、输入电阻和输出电阻的测量方法；4. 分析静态工作点对放大电路性能的影响。
二、实验原理单管共射放大电路是一种基本的放大电路，由晶体管、电阻和电容等元件组成。
其工作原理是：输入信号通过晶体管的基极和发射极之间的电流放大作用，使输出信号的幅值得到放大。
单管共射放大电路的静态工作点是指晶体管在无输入信号时的工作状态。
静态工作点的设置对放大电路的性能有重要影响，如静态工作点过高或过低，都可能导致放大电路的失真。
电压放大倍数、输入电阻和输出电阻是衡量放大电路性能的重要参数。
电压放大倍数表示输入信号经过放大后的输出信号幅值与输入信号幅值之比；输入电阻表示放大电路对输入信号的阻抗；输出电阻表示放大电路对负载的阻抗。
三、实验仪器与设备1. 晶体管共射放大电路实验板；2. 函数信号发生器；3. 双踪示波器；4. 交流毫伏表；5. 万用电表；6. 连接线若干。
四、实验内容与步骤1. 调试和测试静态工作点（1）将实验板上的晶体管插入电路，连接好电路图中的电阻和电容元件。
（2）使用万用电表测量晶体管的基极和发射极之间的电压，确定静态工作点。
（3）调整偏置电阻，使静态工作点符合设计要求。
（4）测量静态工作点下的晶体管电流和电压，记录数据。
2. 测量电压放大倍数（1）使用函数信号发生器产生一定频率和幅值的输入信号。
（2）将输入信号接入放大电路的输入端。
（3）使用交流毫伏表测量输入信号和输出信号的幅值。
（4）计算电压放大倍数。
3. 测量输入电阻和输出电阻（1）使用交流毫伏表测量放大电路的输入端和输出端的电压。
（2）计算输入电阻和输出电阻。
五、实验结果与分析1. 静态工作点根据实验数据，晶体管的静态工作点为：Vbe = 0.7V，Ic = 10mA。
2. 电压放大倍数根据实验数据，电压放大倍数为：A = 100。
单管交流放大电路实验报告
单管交流放大电路实验报告实验目的，通过实验，掌握单管交流放大电路的基本原理和特性，加深对电子技术的理解和应用。
实验仪器与器材，示波器、信号发生器、电压表、电流表、电阻、电容、二极管、电源等。
实验原理，单管交流放大电路是由一个晶体管和少量的无源元件（电阻、电容等）组成的放大电路。
其基本原理是利用晶体管的放大特性，将输入的微弱交流信号放大到一定的程度，以便实现信号的处理和传输。
实验步骤：1. 按照电路图连接好电路，注意接线的正确性和稳固性。
2. 打开电源，调节信号发生器产生所需的交流信号，并通过电容耦合输入到晶体管的基极。
3. 用示波器观察输入信号和输出信号的波形，调节信号发生器的频率和幅度，观察输出信号的变化。
4. 测量电路中各个元件的电压和电流，记录数据并进行分析。
实验结果与分析：通过实验观察和数据记录，我们得到了如下的实验结果：1. 输入信号经过晶体管放大后，输出信号的幅度得到了显著的增大，证明了单管交流放大电路的放大作用。
2. 随着输入信号频率的增大，输出信号的波形发生了变化，表现出了晶体管的频率特性。
3. 通过测量电路中各个元件的电压和电流，我们可以进一步分析电路的工作状态和特性，为后续的电子电路设计和调试提供了参考。
实验总结：本次实验通过实际操作，深入理解了单管交流放大电路的工作原理和特性，掌握了相关的实验技能和数据处理方法。
同时，也发现了一些问题和不足之处，为今后的学习和实践提出了一些思考和改进的方向。
通过本次实验，我们不仅学到了理论知识，还培养了动手能力和实验精神，为今后的学习和科研打下了坚实的基础。
希望通过不断的实践和探索，能够更深入地理解电子技术，为科学研究和工程应用做出更大的贡献。
结语：通过本次实验，我们对单管交流放大电路有了更深入的了解，实验结果也验证了理论知识的正确性。
希望今后能够继续深入学习和实践，不断提高自己的技能和能力，为电子技术的发展做出更大的贡献。
单管放大器实验报告
单管放大器实验报告单管放大器实验报告引言：单管放大器是电子工程中常用的一种电路，它能够将输入信号放大到较大的幅度，以满足各种应用需求。
本实验旨在通过搭建单管放大器电路并对其性能进行测试，来进一步了解单管放大器的工作原理和特性。
一、实验器材和原理1. 实验器材：本实验所使用的器材包括：电源、电阻、电容、信号发生器、示波器、电压表、电流表、万用表等。
2. 实验原理：单管放大器是由一个晶体管和其他辅助元件组成的电路。
晶体管是一种半导体器件，具有放大电流的特性。
当输入信号通过输入电容进入晶体管的基极时，晶体管会将输入信号放大，并通过输出电容输出到负载电阻上。
晶体管的放大倍数由其特性参数决定，如集电极电流增益β、输出阻抗等。
二、实验步骤1. 搭建电路：按照实验要求，搭建单管放大器电路。
首先将晶体管连接到电源，然后通过电阻和电容将输入信号引入晶体管的基极，最后将输出信号从晶体管的集电极引出。
2. 测试电路参数：使用万用表和示波器等仪器，对搭建好的电路进行测试。
首先测量电路中各个电阻和电容的阻值和电容值，确保电路连接正确。
然后使用信号发生器输入一个特定频率和幅度的信号，通过示波器观察输出信号的波形和幅度。
3. 测试放大倍数：将信号发生器的输出幅度逐渐调大，通过示波器测量输入信号和输出信号的幅度，计算出放大倍数。
同时，可以观察输出信号的波形是否失真，以评估放大器的线性度。
4. 测试频率响应：保持输入信号的幅度不变，改变信号发生器的频率，通过示波器观察输出信号的波形和幅度的变化。
记录不同频率下的输出信号幅度，绘制频率响应曲线。
5. 测试输入和输出阻抗：通过万用表测量输入电阻和输出电阻的阻值，以评估信号源和负载对单管放大器的影响。
三、实验结果与分析根据实验数据，我们可以得出以下结论：1. 放大倍数与输入信号幅度成正比，但是在一定范围内，放大倍数会受到晶体管的特性参数限制而无法继续增大。
2. 频率响应曲线显示出放大器对不同频率的信号有不同的放大程度，这是由于晶体管的特性导致的。
单管放大电路的实训报告
一、实验目的1. 熟悉单管放大电路的基本原理和组成；2. 掌握单管放大电路的静态工作点调试方法；3. 学习单管放大电路的动态性能指标测量方法；4. 了解放大电路在信号处理中的应用。
二、实验原理单管放大电路是一种基本的模拟电子电路，主要由晶体管、电阻、电容等元件组成。
它可以将微弱的输入信号放大到所需的幅度，广泛应用于音频、视频、通信等领域。
1. 单管放大电路的基本原理单管放大电路主要利用晶体管的电流放大作用来实现信号放大。
当晶体管工作在放大区时，输入信号经过晶体管放大后，在输出端得到一个与输入信号相位相反、幅值放大的输出信号。
2. 单管放大电路的组成单管放大电路主要由以下元件组成：（1）晶体管：作为放大元件，具有电流放大作用；（2）偏置电路：为晶体管提供合适的静态工作点；（3）输入电路：将输入信号引入晶体管；（4）输出电路：将放大后的信号从晶体管输出；（5）耦合电容：实现交流信号的传递；（6）旁路电容：滤除直流分量，使交流信号顺利通过。
三、实验内容1. 单管放大电路的搭建（1）根据电路原理图，选用合适的元件，包括晶体管、电阻、电容等；（2）按照电路原理图连接电路，注意连接顺序和方向；（3）检查电路连接是否正确，确保电路安全可靠。
2. 单管放大电路的静态工作点调试（1）调整偏置电阻，使晶体管工作在放大区；（2）使用万用表测量晶体管的静态电流和电压，确保静态工作点符合设计要求；（3）根据需要调整偏置电路，优化静态工作点。
3. 单管放大电路的动态性能指标测量（1）使用信号发生器产生输入信号，频率和幅度根据实验要求设定；（2）使用示波器观察输入信号和输出信号的波形，分析电路的幅频特性和相位特性；（3）使用交流毫伏表测量输入信号和输出信号的幅度，计算电压放大倍数；（4）测量输入电阻和输出电阻，分析电路的负载特性。
四、实验结果与分析1. 静态工作点调试结果经过调试，晶体管的静态电流约为1mA，静态电压约为5V，符合设计要求。
单管放大实验报告
一、实验目的1. 熟悉晶体管放大电路的基本原理和实验方法；2. 掌握单管放大电路静态工作点的调试方法；3. 学习测量放大电路的电压放大倍数、输入电阻和输出电阻；4. 分析放大电路的性能参数，提高电子电路实验技能。
二、实验原理单管放大电路是模拟电子电路中常见的一种基本放大电路。
它由晶体管、电阻和电容等元件组成。
晶体管作为放大元件，具有电流放大作用；电阻用于提供偏置电流和分压作用；电容用于滤波和耦合作用。
单管放大电路的基本工作原理是：输入信号经过耦合电容C1进入晶体管的基极，晶体管将输入信号放大后，从集电极输出。
输出信号与输入信号相位相反，且幅值放大了晶体管的β倍。
三、实验仪器与设备1. 晶体管（例如：3DG6、3CX201等）2. 电阻（例如：Rb、Rc、Ri、Rl等）3. 电容（例如：C1、C2、C3等）4. 直流稳压电源5. 函数信号发生器6. 双踪示波器7. 万用表8. 连接线、测试夹具等四、实验步骤1. 搭建实验电路：根据实验要求，搭建单管放大电路，包括晶体管、电阻、电容等元件。
连接电路时，注意正负极性、输入输出端口等。
2. 调试静态工作点：首先，将直流稳压电源电压调至合适值，例如12V。
然后，调节电阻Rb，使晶体管基极电流Ib约为1mA。
使用万用表测量晶体管基极电压Ub、发射极电压Ue和集电极电压Uc，记录数据。
3. 测量电压放大倍数：在放大电路输入端加入频率为1kHz的正弦信号，调节函数信号发生器输出幅度。
使用示波器观察输入信号和输出信号，记录数据。
4. 测量输入电阻和输出电阻：在放大电路输入端加入正弦信号，调节输出幅度。
使用示波器观察输入信号和输出信号，记录数据。
根据公式计算输入电阻和输出电阻。
5. 分析实验结果：对比理论计算值和实验测量值，分析放大电路的性能参数，如电压放大倍数、输入电阻和输出电阻等。
五、实验结果与分析1. 静态工作点调试：实验中，调节电阻Rb，使晶体管基极电流Ib约为1mA。
单管共射极放大电路实验报告
单管共射极放大电路实验报告单管共射极放大电路实验报告一、引言在电子电路实验中，单管共射极放大电路是一种常见的基础电路。
它具有放大效果好、输入输出阻抗适中等优点，被广泛应用于放大电路设计中。
本实验旨在通过搭建单管共射极放大电路并对其性能进行测试，深入了解该电路的工作原理和特点。
二、实验原理单管共射极放大电路由一个NPN型晶体管、电阻、电容等元器件组成。
其工作原理如下：当输入信号加到基极时，晶体管的集电极电流将随之变化，从而使输出电压发生相应的变化。
通过调整偏置电压和负载电阻，可以使输出信号放大。
三、实验步骤1. 准备实验所需的元器件：NPN型晶体管、电阻、电容等。
2. 按照电路图搭建单管共射极放大电路。
3. 连接信号发生器和示波器，分别将输入信号和输出信号接入示波器。
4. 调整偏置电压和负载电阻，使电路工作在合适的工作点。
5. 通过信号发生器输入不同频率的正弦波信号，观察输出信号的变化情况。
6. 记录实验数据，并进行分析。
四、实验结果与分析通过实验观察和数据记录，我们得到了如下结果和分析：1. 输出电压随输入信号的变化而变化，呈现出放大的效果。
输入信号的幅值越大，输出信号的幅值也越大。
2. 输出信号的相位与输入信号相位一致，没有发生反相变化。
3. 随着输入信号频率的增加，输出信号的幅值逐渐减小，这是由于晶体管的频率响应特性导致的。
4. 在一定范围内，调整偏置电压和负载电阻可以使电路工作在合适的工作点，以获得最佳的放大效果。
五、实验总结通过本次实验，我们深入了解了单管共射极放大电路的工作原理和特点。
该电路具有放大效果好、输入输出阻抗适中等优点，适用于各种放大电路设计。
同时，我们也了解到了电路中各个元器件的作用和调整方法。
通过调整偏置电压和负载电阻，可以使电路工作在合适的工作点，以获得最佳的放大效果。
此外，我们还观察到了输入信号频率对输出信号幅值的影响，这对于电路设计和应用也具有一定的指导意义。
六、展望本次实验只是对单管共射极放大电路进行了初步的实验研究，还有许多其他方面的内容有待进一步探索。
单管放大电路实训报告
单管放大电路实训报告1. 实训目的本次实训旨在通过设计并搭建单管放大电路，加深对电子电路原理的理解，掌握放大电路的设计和实施技巧，提高电路设计能力。
2. 实训内容2.1 电路设计基于实际需求，我们选择了单管放大电路来作为本次实训的设计对象。
通过对电路的各个元器件的选择和参数的计算，设计出满足要求的电路。
在设计过程中，我们注重电路的性能指标，如增益、频率响应等，并根据具体要求进行优化。
2.2 电路搭建与测试在电路设计完成后，我们采用电子实验箱搭建了单管放大电路的实物电路，并进行了必要的参数测试。
在搭建过程中，我们严格按照电路图进行连接，并注意防止电路中可能出现的干扰和误操作。
在搭建完成后，我们使用示波器和信号发生器等仪器对电路进行了全面测试，包括输入输出特性、频率响应以及非线性失真等。
3. 实验结果与分析3.1 输入输出特性我们通过改变输入电压，测量并记录了单管放大电路的输入输出特性曲线。
实验结果显示，当输入电压在一定范围内变化时，输出电压能够按照一定倍数进行放大，且放大倍数基本稳定。
3.2 频率响应为了评估单管放大电路的频率响应，我们对电路输入信号进行了频率扫描，在示波器上记录了电压幅度与频率之间的关系曲线。
从实验结果中我们可以看出，单管放大电路在一定频率范围内能够较好地保持线性放大，但随着频率的增加，放大倍数逐渐减小，出现了一定的失真。
3.3 非线性失真为了评估单管放大电路的非线性失真程度，我们采用频谱仪测量了输出信号的频谱，并分析了各阶谐波含量以及总谐波失真。
实验结果表明，单管放大电路在实际应用中存在一定的非线性失真，且谐波含量较高。
4. 结论与改进通过本次实训，我们成功地设计并搭建了单管放大电路，并对其性能进行了评估。
实验结果表明，该电路在一定的输入范围内能够实现稳定的放大效果，但在高频率和高幅度的信号输入下会出现一定的失真问题。
为了进一步提高电路的性能，我们可以采用其他型号或参数的管子、优化电路的偏置设置以及加入负反馈等手段进行改进。
单管低频放大电路实验报告
单管低频放大电路实验报告一、实验目的1、熟悉电子电路实验设备的使用方法。
2、掌握单管低频放大电路的工作原理。
3、学会测量和调试单管低频放大电路的静态工作点。
4、研究负载电阻对放大电路电压放大倍数的影响。
二、实验原理1、单管低频放大电路的组成单管低频放大电路通常由三极管、电阻、电容等元件组成。
三极管作为核心元件，起到放大电流和电压的作用。
电阻用于确定三极管的静态工作点，电容则用于耦合交流信号和隔断直流。
2、静态工作点的设置静态工作点是指在没有输入信号时，三极管各极的直流电压和电流值。
合适的静态工作点可以保证三极管在输入信号作用下工作在放大区，避免出现截止失真或饱和失真。
静态工作点通常由基极电阻和集电极电阻的阻值来决定。
3、电压放大倍数电压放大倍数是衡量放大电路放大能力的重要指标，它等于输出电压与输入电压的比值。
在单管低频放大电路中，电压放大倍数主要由三极管的电流放大倍数、集电极电阻和负载电阻的值决定。
三、实验仪器和设备1、示波器用于观察输入和输出信号的波形。
2、信号发生器产生一定频率和幅度的输入信号。
3、直流电源提供电路所需的直流电压。
4、万用表测量电路中的直流电压和电流。
5、面包板、电阻、电容、三极管等电子元件四、实验内容及步骤1、电路搭建按照电路图在面包板上搭建单管低频放大电路，注意元件的布局和连接要正确。
2、静态工作点的测量将电路接通直流电源，用万用表测量三极管的基极电压、发射极电压和集电极电压，计算基极电流、集电极电流，从而确定静态工作点是否合适。
3、输入信号的连接将信号发生器产生的正弦波信号连接到放大电路的输入端，调节信号的频率和幅度。
4、输出信号的观察和测量用示波器观察放大电路的输出信号，测量输出信号的幅度和相位，并与输入信号进行比较。
5、改变负载电阻的值分别接入不同阻值的负载电阻，观察输出信号的变化，测量电压放大倍数，研究负载电阻对放大性能的影响。
五、实验数据记录与分析1、静态工作点的测量数据｜测量项目｜测量值｜计算值｜｜｜｜｜｜基极电压（V）｜＿____ ｜＿____ ｜｜发射极电压（V）｜＿____ ｜＿____ ｜｜集电极电压（V）｜＿____ ｜＿____ ｜｜基极电流（μA）｜＿____ ｜＿____ ｜｜集电极电流（mA）｜＿____ ｜＿____ ｜分析：根据测量数据，判断静态工作点是否在三极管的放大区。
单管放大电路的实验报告
单管放大电路的实验报告单管放大电路的实验报告引言在电子技术领域中，放大电路是一种非常重要的电路。
放大电路可以将输入信号进行放大，以便更好地驱动输出设备，如扬声器或显示器。
本实验旨在研究单管放大电路的工作原理和性能。
实验目的1. 了解单管放大电路的基本原理和组成部分。
2. 掌握单管放大电路的参数测量方法。
3. 分析单管放大电路的频率响应和失真情况。
实验器材和元件1. 信号发生器2. 双踪示波器3. 直流电源4. 电阻、电容等元件5. NPN型晶体管实验步骤1. 按照电路图连接电路，并将信号发生器的输出与放大电路的输入相连。
2. 调节信号发生器的频率和幅度，观察输出信号的变化。
3. 使用示波器测量输入信号和输出信号的幅度，并计算电压增益。
4. 测量电路的频率响应曲线，并分析其特点。
5. 测量电路的失真情况，包括谐波失真和交调失真。
实验结果与分析1. 在不同频率下，观察到输出信号的幅度随频率的变化。
当频率在一定范围内时，输出信号的幅度较为稳定，说明放大电路具有一定的频率响应特性。
2. 根据测量数据计算得到的电压增益表明，放大电路能够将输入信号放大到更大的幅度，从而驱动输出设备。
3. 频率响应曲线显示出放大电路在不同频率下的增益变化情况。
曲线的形状与电路中的元件参数有关，可以通过调整元件值来改变放大电路的频率响应特性。
4. 失真测量结果显示，放大电路在工作过程中会引入一定的失真。
谐波失真和交调失真是常见的失真类型，可以通过合理设计电路来减少失真程度。
实验总结通过本次实验，我们深入了解了单管放大电路的工作原理和性能。
我们学会了测量放大电路的参数，分析其频率响应和失真情况。
实验结果表明，单管放大电路能够有效地放大输入信号，并具有一定的频率响应特性。
然而，放大电路在工作过程中会引入一定的失真，需要进一步优化设计以提高性能。
未来展望在未来的研究中，我们可以进一步探索不同类型的放大电路，并研究它们的性能优化方法。
单管共射放大电路实验报告
单管共射放大电路实验报告单管共射放大电路实验报告引言：单管共射放大电路是电子学中常见的一种电路结构，它可以将输入信号放大并输出。
本实验旨在通过搭建单管共射放大电路并进行实验观察，深入理解其工作原理和特性。
实验设备：1. NPN型晶体管2. 直流电源3. 信号发生器4. 电阻、电容等元器件5. 示波器6. 万用表实验步骤：1. 按照实验电路图搭建单管共射放大电路。
2. 将直流电源接入电路，调整电源电压为合适的数值。
3. 连接信号发生器，调节频率和幅度。
4. 使用示波器观察输入和输出信号波形。
5. 测量电路中各个元器件的电压和电流数值。
实验结果：通过实验观察和测量，我们得到了以下结果：1. 输入信号经过放大后，输出信号的幅度明显增大。
2. 输入信号的频率对放大效果有一定影响，不同频率下放大倍数可能有所不同。
3. 输出信号的波形与输入信号的波形基本一致，只是幅度发生了变化。
4. 在特定的输入信号幅度范围内，输出信号的幅度变化基本线性。
讨论与分析：单管共射放大电路的放大效果和特性与电路中的元器件参数有关。
在实验中，我们可以通过调整电源电压、改变电阻和电容的数值来观察其对放大效果的影响。
此外，晶体管的工作状态也会对放大效果产生影响，如静态工作点的选择和偏置电流的设置等。
在实际应用中，单管共射放大电路常用于音频放大、信号处理等领域。
通过调整电路中的元器件参数，可以实现对不同频率和幅度的信号的放大。
然而，单管共射放大电路也存在一些问题，例如频率响应范围有限、输出波形失真等。
因此，在实际应用中需要根据具体需求选择合适的电路结构。
结论：通过本次实验，我们成功搭建了单管共射放大电路，并观察了其放大效果和特性。
实验结果表明，单管共射放大电路能够有效地放大输入信号，并输出相应的放大信号。
通过进一步的实验和研究，可以深入了解电路的工作原理和优化方法，为实际应用提供参考。
总结：单管共射放大电路是电子学中重要的电路结构之一，通过本次实验我们深入理解了其工作原理和特性。
单管共发射极放大电路实验报告
单管共发射极放大电路实验报告单管共发射极放大电路实验报告引言：单管共发射极放大电路是一种常见的电子电路，用于放大信号。
本实验旨在通过实际操作，验证该电路的放大性能，并探究其工作原理和特点。
一、实验目的本实验的主要目的有以下几点：1. 了解单管共发射极放大电路的基本原理和工作方式；2. 掌握实验中所使用的电路元件的特性和使用方法；3. 验证单管共发射极放大电路的放大性能，并分析其特点。
二、实验原理单管共发射极放大电路是一种基于晶体管的放大电路。
其基本原理是利用晶体管的放大特性，将输入信号的小幅变化转化为输出信号的大幅变化。
在单管共发射极放大电路中，晶体管的发射极作为输入端，基极作为输出端，集电极作为共用端。
三、实验器材和元件1. 电源：提供所需的直流电源；2. 晶体管：选择适合的晶体管，如2N3904；3. 电阻：用于构建电路的电阻，如1kΩ、10kΩ等；4. 电容：用于构建电路的电容，如10uF、100uF等；5. 示波器：用于观测电路的输入输出信号。
四、实验步骤1. 按照电路图连接电路，确保连接正确无误；2. 调整电源电压，使其符合晶体管的额定工作电压；3. 接入示波器，观测输入信号和输出信号的波形；4. 调节输入信号的幅度，记录相应的输出信号幅度；5. 改变输入信号频率，观察输出信号的变化；6. 尝试改变电阻和电容的数值，观察电路的放大性能变化。
五、实验结果与分析通过实验观察和记录，我们得到了一系列输入信号和输出信号的数据。
根据这些数据，我们可以计算放大倍数，并绘制输入输出特性曲线和频率响应曲线。
根据计算和实验结果，我们可以得出以下结论：1. 单管共发射极放大电路具有较好的放大性能，输入信号的小幅变化可以得到相应的大幅输出变化；2. 放大倍数与输入信号的幅度呈线性关系，且与电路中的电阻和电容数值有关；3. 频率响应曲线显示出电路对不同频率信号的放大程度不同，存在一定的频率选择性。
六、实验总结通过本次实验，我们深入了解了单管共发射极放大电路的工作原理和特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单管放大电路
一、实验目的
1. 掌握放大电路直流工作点的调整与测量方法；
2．掌握放大电路主要性能指标的测量方法；
3．了解直流工作点对放大电路动态特性的影响；
4．掌握射极负反馈电阻对放大电路特性的影响；
5．了解射极跟随器的基本特性。
二、实验电路
实验电路如图2.1所示。
图中可变电阻R W是为调节晶体管静态工作点而设置的。
三、实验原理
1.静态工作点的估算
将基极偏置电路CC V ，1B R 和2B R 用戴维南定理等效成电压源。
开路电压CC B B B BB V R R R V 2
12
+=
，内阻
21//B B B R R R =
则
)
)(1(21E E B BEQ
BB BQ R R R V V I +++-=
β，
BQ CQ I I β=
CQ
E E C CC CEQ I R R R V V )(21++-≈
可见，静态工作点与电路元件参数及晶体管β均有关。
在实际工作中，一般是通过改变上偏置电阻R B1（调节电位器R W ）来调节静态工作点的。
R W 调大，工作点降低（I CQ 减小），R W 调小，工作点升高（I CQ 增加）。
一般为方便起见，通过间接方法测量CQ I ，先测E V ，)/(21E E E EQ CQ R R V I I +=≈。
2.放大电路的电压增益与输入、输出电阻
be
L C u r R R )
//(β-=
A be
B B i r R R R ////21=
C O R R ≈
式中晶体管的输入电阻r be ＝r bb ′＋（β＋1）V T /I EQ ≈ r bb ′＋（β＋1）×26/I CQ （室温）。
3.放大电路电压增益的幅频特性
放大电路一般含有电抗元件，使得电路对不同频率的信号具有不同的放大能力，即电压增益是频率的函数。
电压增益的大小与频率的函数关系即是幅频特性。
一般用逐点法进行测量。
测量时要保持输入信号幅度不变，改变信号的频率，逐点测量不同频率点的电压增益，以各点数据描绘出特性曲线。
由曲线确定出放大电路的上、下限截止频率f H 、f L 和频带宽度BW ＝f H －f L 。
需要注意，测量放大电路的动态指标必须在输出波形不失真的条件下进行，因此输入信
号不能太大，一般应使用示波器监视输出电压波形。
三、预习计算
1. 当时
由实验原理知计算结果如下：
β
β
μ
β
βΩ
′
可以解出Ω
由此可以计算出该放大电路的输入电阻Ω输出电阻为Ω
电压增益β
2. 当时
由实验原理知计算结果如下：
β
β
μ
β
βΩ
′
利用回路的分压特性
可以解得Ω
由此可以计算出该放大电路的输入电阻Ω输出电阻为Ω
电压增益β
3.当与并联时
时，可知Ω仍然成立，而此时：
＋β＋
β＋Ω
Ω
四、仿真结果
搭建电路如下：
1.静态工作点的调整
用参数扫描找到静态时使的电阻Ω
同时测得：如下：
用参数扫描找到静态时使的电阻Ω如下图：
同时测得：如下：
总结数据如下：
2.工作点对放大电路动态特性的影响
当 时，电路如下：
示波器显示如下：
R11.0kΩ
故放大倍数
测量输入电阻时电路如下：
XSC1
示波器显示如下：
故Ω
测量输出电阻。
当负载电阻接入时电路如下：
示波器显示如下：
当负载电阻不接入时，电路如下：
示波器显示如下：
故输出电阻ΩΩ当时，电路如下：
示波器显示如下：
故放大倍数
测量输入电阻时电路如下：
XSC1
示波器显示如下：
故Ω
测量输出电阻。
当负载电阻接入时电路如下：
示波器结果如下：
当负载电阻不接入时，电路如下：
示波器显示如下：
故输出电阻ΩΩ
综上结果如下（表中电压均为最大值）：
3.幅频特性
由于隔直电容比较小，此处近似认为输入电压的幅值变化不大，仿真输出曲线与数据见附图，整理如下：
时的幅频特性曲线
时的幅频特性曲线
数据统计如下表：
五、实验内容与数据记录
1.利用学习机上的晶体管输出特性测出三极管的放大倍数
β 205
2. 调节，使、、，测量的值。
3.、情况下，测量放大电路的动态特性（电压增益、输入电阻、输出电阻）和幅频特性。
动态特性（电压均为有效值）：
幅频特性：
4.数据汇总与误差分析
由表格可以看出：
1.理论计算、仿真数据与实验数据较为接近，部分数据与理论值相差较大，主要是理论值对于晶体管设定为理想，与实际元件有所差别。
2.比较仿真与实际实验的频率响应可以看到下限截止频率可比，而上限截止频率差别较大，这应该与两个因素有关：第一，实验中所使用的晶体管不够理想，级间电容与仿真软件中元件差别较大；第二，实验中使用实际示波器，而仿真中采用的是理想示波器，示波器的电容对于上限截止频率造成影响。
但是静态电流增加时，上限截止频率变小，下限截止频率增加，频带变窄的特性仍然不变。
3.整体上看来，理论计算和仿真实验可以在一定范围符合实际情况，指导实际实验。
【分析实验误差产生的原因】：
1.实验仪器的误差
实际试验的示波器并不理想，有内阻也有电容，测上限截止频率时，会受到示波器中电容等内部元件的影响，并且由于示波器分辨率的问题导致数据不准确；此外频率信号发生器也会给电路带来影响；用数字万用表测电阻以及静态工作点时，也会带入仪器误差。
2.实验元器件的误差
由于实际晶体管与理想晶体管有一定差别，其工作区的线性程度也不能完全得到保证，因此导致一定误差。
3. Rw的理论值偏差较大分析
若考虑射极电阻的影响，Rw的实测值和仿真值都很准确。
测量fH时，即使探头使用*10档，所测结果与实际仍有很大差距。
示波器输入电容降低了原电路的上限截止频率。
六、思考题
1.若将图
2.1 所示放大电路的直流工作点调至最佳状态（即当输入信号幅度增大时，输出波形同时出现饱和与截止失真），列表说明各参量的单独变化（增大或减少）对输出信号动态范围有何影响。
如果输入信号幅度增大，在上述各种情况下输出信号波形首先将产生什么性质的失真？
答：列表如下所示：
2.能否用数字万用表测量图2.1 所示放大电路的增益及幅频特性，为什么？
答：不能用数字万用表测量幅频特性。
万用表的工作频率范围较小，不能完全满足测量要求。
使用万用表可以在一定范围内测量增益。
但是因为无法估计万用表内部电容对于所测增益点的频率响应，并不能保证万用表测量值的准确性。
（即通频带较窄，不易找到合适的测量点）。
并且使用数字万用表时测出的是电压的有效值，但因无法观察到波形，故无法判断波形是否失真，失真时算出的电压增益没有意义。
示波器可以克服以上问题，还可以保证较高精度，同时能显示相位差等相关特性，更实用方便。
3、测量放大电路输入电阻时，若串联电阻的阻值比其输入电阻大得多或小得多，对测量结果会有什么影响？
答：若电压表测量误差为+/-0.1，则当串联电阻的阻值比其输入电阻大得多或小得
多时，必有一处电压值会过小，电压测量的相对误差0.1/U 就会很大，造成所得输入电阻的相对误差增大。
5、一般是改变上偏置电阻Rb1来调节工作点，为什么？改变Rb2或Rc 可以吗？为什么？
答： Vbb=Vcc*Rb2/（Rb2+Rb1）=Vcc/(Rb1/Rb2+1)
所以可以通过调节Rb1来调节工作点；
从上述公式看来，改变Rb2也是可以的；
但改变Rc 不可以，调节Rc 只能改变管压降，改变不了Ic 。
七、实验结论
放大电路直流工作点主要参数包括BQ I 、CQ I 、CEQ U ，
与电路元件参数CC V 、C R 、B R 、E R 及晶体管的 均有关，在实际工作中一般通过上偏置电阻1B R 来调节静态工作点。
放大电路主要性能参数中，静态参数主要借助万用表直接或间接测量，动态参数则主要借助示波器测量。
单管放大电路中直流工作点的设置会影响动态参数如电压增益、输入电阻、频带宽度等。
发射极负反馈电阻会对放大电路的动态特性造成影响，如减小电压增益，展宽频带等，但会稳定静态工作点。
八、实验小结与收获
本次实验是我做的第一个完整的电子电路实验，从开始的预习理论计算到仿真模拟分析，再到时基搭建电路测量，在这整个过程中，我更深入的了解了单管放大电路的工作原理以及每个变量对放大电路的影响情况。
在本次实验中我也发现提前明白实验测量原理的必要性，只有清楚自己该做什么了才能在实验中有条不紊，才能在规定的时间内及时完成实验。
第一次去的时候，由于我仿真预习不到位，导致最后最后仿真都没做完。
第二周的时候我吸取上次的教训，提前完成了上次未完成的仿真，并提前搭好电路。
在第二周的时候，由于准备充分，我及时完成了实验任务。
总之，做电子电路实验前一定要做好预习，提前了解原理，为实际实验做好充分的准备。
