TDA2030单电源双通道纯后级功放
TDA2030功放的制作
TDA2030功放的制作材料清单：1.TDA2030芯片x12.电解电容2200μFx23.电解电容100μFx24.电解电容10μFx15.电解电容220μFx16.电解电容47μFx27.电阻22Ωx18.电阻100Ωx19.电阻470Ωx110.电阻1KΩx311.电位器10KΩx112.扬声器x113.散热片x114.小型音频输入插孔x115.连接线、焊锡等工具制作步骤：1.首先将TDA2030芯片焊接到一个适当的散热片上。
确保芯片的引脚连接正确，并用导热硅胶将芯片固定在散热片上以便散热。
2.将TDA2030芯片的引脚根据接线图连接到相应的元件上。
确保连接无误。
3.将两个2200μF电解电容连接到芯片的输出端，以消除输出电路中的直流成分。
4.将一个100μF电容的正极连接到芯片的非反向输入端，负极连接到接地线上。
这个电容用于滤除电源中的噪声。
5.焊接一个10μF电容的正极到芯片的非反向输入端，负极连接到接地线上。
这个电容用于增加低频并减小通频带误差。
6.将一个220μF电容的正极连接到芯片的反向输入端，负极连接到接地线上。
这个电容用于去除输入信号的直流成分。
7.将两个47μF电容中的一个正极连接到芯片的非反向输入端，负极连接到接地线上；另一个正极连接到芯片的反向输入端，负极也连接到接地线上。
这两个电容用于减小输入电容的影响。
8.连接一个22Ω电阻到芯片的非反向输入端，另一端连接到接地线上。
这个电阻用于稳定工作电流以提升性能。
9.将一个100Ω电阻连接到芯片的非反向输入端，另一端连接到接地线上。
这个电阻用于保护芯片和连接线免受电压冲击。
10.将一个470Ω电阻连接到芯片的反向输入端，另一端连接到接地线上。
这个电阻用于减小输入电容的影响。
11.连接一个10KΩ电位器的三个引脚。
将一个引脚连接到两个输入引脚中间的焊盘上，另一个引脚连接到输入引脚左侧的焊盘上，最后一个引脚连接到输入引脚右侧的焊盘上。
TDA2030集成电路功率放大器设计方案
TDA2030集成电路功率放大器设计一、设计题目集成电路功率放大器二、给定条件字串5设计一款额定输出功率为10 ~ 20W的低失真集成电路功率放大器，要求电路简洁，制作方便、性能可靠。
性能主要指标：字串3输出功率：10 ~ 20W （额定功率）；字串9频率响应：20Hz ~ 100kHz （ < 3dB字串6谐波失真：w 瑶（10W,30Hz~20kHz ）;字串9输出阻抗：< 0.16 Q字串4输入灵敏度：600mV （1000Hz，额定输出时）三、设计内容1 •根据具体电路图计算电路参数字串82•选取元件、识别和测试。
包括各类电阻、电容、变压器的数值、质量、电器性能的准确判断、解决大功率放大器散热的问题。
字串53 •了解有关集成电路特点和性能资料情况字串54•根据实际机壳大小设计1：1印刷板布线图字串35 •制作印刷线路板字串46 •电路板焊接、调试（调试步骤可以参考《模拟电子技术实验指字串2导书》有关放大器测试过程字串57•实训期间必须遵守实训纪律、听从老师安排和注意用电安全。
四、功率放大电路的测试基本内容字串6注意：将输入电位器调到最大输入的情况。
字串21测量输出电压放大倍数Au字串7测试条件：直流电源电压14v,输入信号1KH z 70 mv （振幅值100mv）,输出负载电阻分另为4Q 和8Q O字串3字串42.测量允许的最大输入信号（1KH z）和最大不失真输出功率字串5测试条件：①直流电源电压14v，负载电阻分别为4 Q和8 Q O字串3②直流电源电压10v,负载电阻为8Q O字串23.测量上、下限截止频率fH和fL字串9测试条件：直流电源电压14v，输入信号70mv （振幅值100mv）,改变输入信号频率、负载电阻为8Q O五、参考资料字串4TDA2030简介：TDA 2030是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030在内的几种。
2030功放电路
如图是由tda2030构成的单通道功放，由LIN输入，OUT1输出接喇叭。
单电源工作，12到20V即可。
两个4007防止输出过高或过低，用来保护2030的。
静态工作点由R8,R9分压提供,R1提高输入阻抗. 放大倍数由R5和R3决定。
放大倍数为（1+R5/R3）.。
上图为双电源工作的单声道2030功放。
双电源失真比较小，但是变压器要有双电源，比较麻烦，没有的还要再买。
放大倍数为（1+R5/R4）。
做两声道时电路和上图一样。
要把RW1A和另一声道的RW用一个双联电位器替换，使得调声音大小时，两声道同步。
本人均试过，还有2.1低音炮功放的。
发现只要电源功率够，30W以上，所用的喇叭质量不要太差，2030的散热做好，完全比2.1声道的好。
因为2.1声道的电源功率要很大，不然容易不足，导致喇叭破音。
以上电路图都没有加音调电路。
现在电脑、mp3调音完全比普通的音调电路失真小得多。
而且音调电路会给初学者带来画图的困难，容
易把双联电位器弄反，调试也会麻烦很多。
至于散热。
本人经验，不需太大散热器，占位子又贵。
分别用普通散热片，1元左右的即可。
把所有的2030安置再附近，散热片不要与地相连，散热片靠一起也没事。
用一个2元的12V散热风扇对着散热片吹就够了，比用大散热片，没有风扇的温度低很多。
不信试试会有体会。
最后把变压器安置散热片附近，让变压器吹到一点风更好。
tda2030 功放 OTL BTL OCL单、双电源 高保真

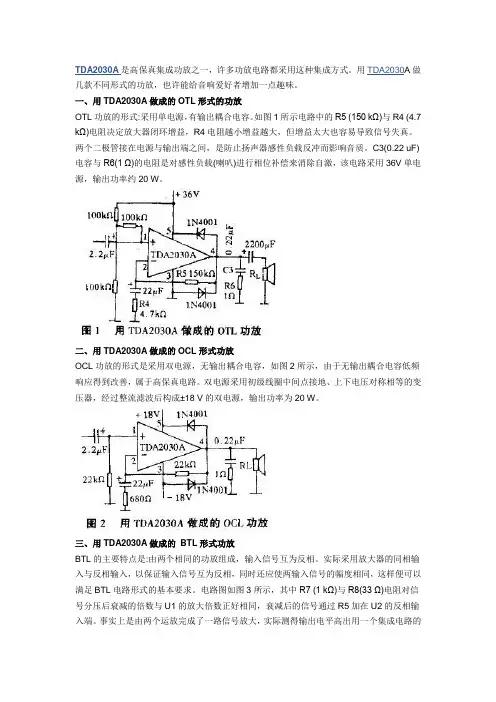

TDA2030A是高保真集成功放之一，许多功放电路都采用这种集成方式。
用TDA2030A做几款不同形式的功放，也许能给音响爱好者增加一点趣味。
一、用TDA2030A做成的OTL形式的功放OTL功放的形式:采用单电源，有输出耦合电容。
如图1所示电路中的R5 (150 kΩ)与R4 (4.7 kΩ)电阻决定放大器闭环增益，R4电阻越小增益越大，但增益太大也容易导致信号失真。
两个二极管接在电源与输出端之间，是防止扬声器感性负载反冲而影响音质。
C3(0.22 uF)电容与R6(1 Ω)的电阻是对感性负载(喇叭)进行相位补偿来消除自激，该电路采用36V单电源，输出功率约20 W。
二、用TDA2030A做成的OCL形式功放OCL功放的形式是采用双电源，无输出耦合电容，如图2所示，由于无输出耦合电容低频响应得到改善，属于高保真电路。
双电源采用初级线圈中间点接地、上下电压对称相等的变压器，经过整流滤波后构成±18 V的双电源，输出功率为20 W。
三、用TDA2030A做成的BTL形式功放BTL的主要特点是:由两个相同的功放组成，输入信号互为反相。
实际采用放大器的同相输入与反相输入，以保证输入信号互为反相，同时还应使两输入信号的幅度相同，这样便可以满足BTL电路形式的基本要求。
电路图如图3所示，其中R7 (1 kΩ)与R8(33 Ω)电阻对信号分压后衰减的倍数与U1的放大倍数正好相同，衰减后的信号通过R5加在U2的反相输入端。
事实上是由两个运放完成了一路信号放大，实际测得输出电平高出用一个集成电路的1.5倍。
即原输出功率为20 W的运放，现输出功率约为50 W。
但由于BTL电路特点，选择集成电路时尽可能用参数一致的两个运算放大电路，调整输入信号幅度，可通过输入正弦波用示波器观察两输入信号的幅度，这时调整R7使两输入信号的幅度相同，以保证在提高功率的同时尽可能减小非线性对称性失真。
笔者曾见到与图3类似的电路，但其电路中没有R7, R8对信号分压后衰减的电阻，而U2的反相输入端R5(680 Ω)电阻仍接地。
TDA2030双声道功放电路
TDA2030双声道功放电路一、电路说明本电路是以集成电路TDA2030为中心组成的功率放大器，具有失真小、外围元件少、装配简单、功率大、保真度高等特点，很适合无线电爱好者和音响发烧友自制，学生组装。
电路中D1—D4为整流二极管，C11为滤波电容，C12为高频退耦电容；RP1为音量调节电位器；IC1、IC2是两个声道的功放集成电路；R1、R2、R3、C2（R7、R8、R9、C7）为功放IC输入端的偏置电路，由于本电路为单电源供电，功放IC输入端直流电压为1/2电源电压时电路才能正常工作；R4、R5、C3（R10、R11、C8）构成负反馈回路，改变R4（R10）的大小可以改变反馈系数。
C1（C6）是输入耦合电容，C4（C9）是输出耦合电容；在电路接有感性负载扬声器时，R6、C5（R12、C10）可确保高频稳定性。
信号流程：音频信号从X1输入经音量电位器RP1，再由C1（C6）耦合，进入IC1（IC2）的1脚，由集成电路放大后从4脚输出，经输出耦合电容C4（C9）到达X2。
二、性能参数输入电压：AC≤18VDC≤24V输出功率：Po＝15W＋15W(RL=4Ω)输出阻抗：4—8 Ω三、元件清单：位号名称规格数量R1、R2、R3、R5、R7、R8、R9、R11 电阻100k8R4、R10 电阻4.7k2R6、R12 电阻222RP1电位器50k1C1、C6电解电容4.7uF2C2、C3、C7、C8 电解电容47uF4C4、C9电解电容1000uF2C11电解电容2200uF1C5、C10、C12普通电容1043D1、D2、D3、D4 二极管1N40074X1排针3PX2、X3 接线座2P3IC1、IC2 集成电路TDA2030 2散热片含螺丁30*24*30mm 2PCB板90X50mm1。
TDA2030集成音频功率放大器

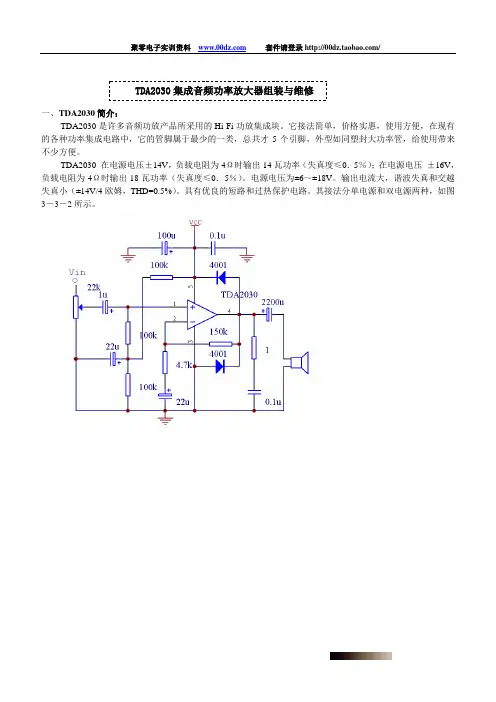

TDA2030集成音频功率放大器组装与维修一、TDA2030简介：TDA2030是许多音频功放产品所采用的Hi-Fi功放集成块。
它接法简单，价格实惠，使用方便，在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5个引脚，外型如同塑封大功率管，给使用带来不少方便。
TDA2030 在电源电压±14V，负载电阻为4Ω时输出14瓦功率（失真度≤0．5％）；在电源电压±16V，负载电阻为4Ω时输出18瓦功率（失真度≤0．5％）。
电源电压为±6～±18V。
输出电流大，谐波失真和交越失真小（±14V/4欧姆，THD=0.5%）。
具有优良的短路和过热保护电路。
其接法分单电源和双电源两种，如图3－3－2所示。
图3－3－2TDA2030应用电路图二、集成音频功率放大器组装（一）电路组成与工作原理电路原理如图3-3-3，该电路由左右两个声道组成，其中W101为音量调节电位器，W102低音调节电位器，W103为高音调节电位器。
输入的音频信号经音量和音调调节后由C106、C206送到TDA2030集成音频功率放大器进行功率放大。
该电路工作于双电源（OCL）状态，音频信号由TDA2030的1脚（同向输入端）输入，经功率放大后的信号从4脚输出，其中R108、C107、R109组成负反馈电路，它可以让电路工作稳定，R108和R109的比值决定了TDA2030的交流放大倍数，R110、C108和R210、C208组成高频移相消振电路，以抑制可能出现的高频自激振荡。
图3-3-4为电源电路，为功放电路提供15-18V的正负对称电源。
图3－3－3TDA2030集成音频功放电路原理图图3－3－4TDA2030集成音频功放供电电路原理图(二)电路元器件选择（套件：/item.htm?id=5641928561）TDA2030为功率元件，使用过程中将会产生大量热量，要求安装到足够大的散热片上。
TDA2030单电源双通道纯后级功放.docx
TDA2030单电源双通道纯后级功放TDA2030单电源双通道纯后级功放设计与制作报告一、摘要后级的输入讯号很单纯，就是承接前级的输出。
但后级的负载是喇叭，这就是让许多音响迷，甚至杂志评论写手搞不定之处。
后级是前级的负载，是高阻抗负载；喇叭是后级的负载，是低阻抗负载。
看起来差不多，只差一个字，但阻抗的一高一低却造成「很容易推」或「推不动」现象。
当前级接上高阻抗的后级，它主要提供适切的输出电压，因为后级扩大机的输入阻抗很少低于10KΩ，有这种后级，但不多见，一般都是47KΩ左右。
当后级扩大机接上低阻抗的喇叭，它不但要提供适切的电压，也要提供足够的电流。
除少数特例，目前喇叭阻抗很少高过8Ω，甚至还低于4Ω。
而1KΩ=1000Ω。
差异是不是很大？所以Hi-End后级，不但讲求大功率输出，动辄数百瓦，每声道独立装箱，还特别注明是大电流设计，当负载阻抗降低一半，输出功率会提升至原来的两倍。
若是输出电流能力不足，当负载阻抗降低时（某些喇叭在工作时，例如Dynaudio，它的阻抗会随着讯号频率降低而降低)，若扩大机输出电流不够，就会产生切割─clipping二、引言如今随着科学技术的迅猛发展，电子产品被应用到了人们工作、生活的各个角落。
而在众多电子产品中功放的应用相当广泛，功放技术已经渗透到国民经济的各个行业和日常生活的方方面面，在工业自动化、生产过程控制、信息采集和处理、通信工程、音乐播放、家庭生活、办公教学、家用电器等各个方面得到了广泛的应用。
特别是一些家用电器音响几乎都是用功放完成。
大量的音频功放的使用带来了大量的音响的生产。
在一些功放的生产以及维修中，对其音响是否规范的检测尤其重要。
在功放生产线上，工人们需要对功放的每个部分进行检测，以确定音响能否发出高品质的音效。
为了解决音频功放的检测问题，适应市场需要而设计不同类型的音频功放设备。
三、设计方案3．1系统框图序号原件名称规格型号位号数量1 集成电路TDA2030 IC1 IC222 整流二极管RI207 D13 电阻100K R1、R2、R3. R5 R7 R88R9 R114K7 R4 R10222欧R6 R1224 固定电容104 C5 C10 C12 C13 45 电解电容3300uf C1111000uf C4 C9247uf C1 C3 C6 C834．7uf C2 C726 双联电位器50k RP17 3p音频座X118 两p接线座X2 X3 X439 25散热器1011124．3、TDA2030TDA2030A是电话机根生产的音频功放电路，采用V型5 脚单列直插式塑料封装结构。
TDA2030双声道音频功放设计
TDA2030双声道音频功放设计该电路采用了单电源供电，适用于单电源工作环境下。
以下是对该电路的详细设计和说明。
1.电源电压选择：TDA2030的工作电压范围为6V至36V，可以根据实际需求选择适当的电源电压。
在较低功率应用中，一般选择12V电源供电。
2.电源滤波电容：为了提供稳定的电源，可以在电源输入处使用一个较大的电解电容进行滤波。
一般选择数百微法的电容，例如470μF。
3.输入电容：为了阻隔直流偏置和保护输入设备，可以在输入信号源与TDA2030之间串联一个电容。
一般选择几十微法的电容，例如47μF。
4.反馈电阻与输入电阻：为了控制放大倍数，可以通过选择适当的电阻值来调节，一般可以选择10kΩ的电阻。
5.静态偏置电阻：为了保持输出信号的直流偏置，可以使用一个电阻网络来调节。
一般选择两个等值电阻，例如2.2kΩ。
6.输出短路保护：为了保护功放芯片和扬声器，可以在输出端串联一个脉冲型电流限制器。
一般选择一个电源稳压二极管，例如1N41487.扩音器输出电容：为了隔离直流信号，并将输出信号耦合到扬声器，可以在输出端串联一个电容。
一般选择几十微法到数百微法的电容，例如100μF。
以上是对TDA2030双声道音频功放电路的设计和说明。
在实际应用中，还需根据具体需求进行进一步的设计和调试，例如选择合适的电阻、电容和滤波器等组件，以及合理布局和绘制PCB电路板。
总结起来，TDA2030双声道音频功放芯片是一种经典的音频功放芯片，在音响和功放应用中被广泛使用。
它具有高性价比和良好的音质，适合各种音频放大应用。
通过适当的电路设计和调试，可以实现稳定可靠的音频放大效果。
TDA2030单电源双通道纯后级功放
TDA2030单电源双通道纯后级功放：打造高品质音频体验一、产品简介TDA2030单电源双通道纯后级功放，是一款高性能的音频放大器，采用先进的TDA2030芯片，具有出色的音质表现和稳定的性能。
它仅需一个电源供电，便能驱动双通道音频输出，为您的音响系统带来纯净、震撼的音效体验。
二、产品特点1. 高保真音质：TDA2030芯片具有低失真、高信噪比的特点，确保音质纯正，让您感受音乐的原汁原味。
2. 单电源供电：简化电路设计，降低能耗，同时保证功放稳定运行。
3. 双通道输出：可同时驱动两个扬声器，实现立体声效果，让音场更加宽广。
4. 优秀的散热性能：采用铝质散热片，有效降低芯片温度，保证长时间工作不发热。
5. 丰富的接口：提供多种音频输入接口，方便连接各种音源设备。
三、应用场景1. 家庭影院：搭配家庭影院音响系统，为您提供沉浸式的观影体验。
2. KTV：为KTV包房提供高品质的音频输出，让您尽情享受歌唱时光。
3. 会议系统：应用于会议室、报告厅等场合，确保声音清晰、洪亮。
4. 舞台音响：为舞台表演提供稳定的音频支持，助力演出顺利进行。
四、产品优势1. 稳定性强：TDA2030单电源双通道纯后级功放采用成熟的电路设计，保证了产品在复杂环境下的稳定运行，让您无需担心音频中断的问题。
2. 易于安装：紧凑的设计和简洁的接线方式，使得安装过程轻松便捷，即使是非专业人士也能快速上手。
3. 兼容性强：兼容市面上各类音频设备，无论是传统音响还是现代数字设备，都能与之完美匹配。
4. 安全可靠：具备过热保护、短路保护等多重安全防护措施，确保使用过程中的安全。
五、注意事项1. 电源选择：请确保使用符合产品规格的电源，以避免因电源问题导致设备损坏。
2. 音频连接：在连接音频线时，请确保接口对应，避免因错误连接导致设备损坏。
4. 音量调节：在调节音量时，请缓慢进行，避免瞬间大音量对扬声器造成损害。
六、售后服务我们承诺为您提供全方位的售后服务，包括产品咨询、安装指导、故障排查等。
TDA2030集成音频功率放大器
TDA2030集成音频功率放大器组装与维修一、TDA2030简介：TDA2030是许多音频功放产品所采用的Hi-Fi功放集成块。
它接法简单，价格实惠，使用方便，在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5个引脚，外型如同塑封大功率管，给使用带来不少方便。
TDA2030 在电源电压±14V，负载电阻为4Ω时输出14瓦功率（失真度≤0．5％）；在电源电压±16V，负载电阻为4Ω时输出18瓦功率（失真度≤0．5％）。
电源电压为±6～±18V。
输出电流大，谐波失真和交越失真小（±14V/4欧姆，THD=0.5%）。
具有优良的短路和过热保护电路。
其接法分单电源和双电源两种，如图3－3－2所示。
图3－3－2TDA2030应用电路图二、集成音频功率放大器组装（一）电路组成与工作原理电路原理如图3-3-3，该电路由左右两个声道组成，其中W101为音量调节电位器，W102低音调节电位器，W103为高音调节电位器。
输入的音频信号经音量和音调调节后由C106、C206送到TDA2030集成音频功率放大器进行功率放大。
该电路工作于双电源（OCL）状态，音频信号由TDA2030的1脚（同向输入端）输入，经功率放大后的信号从4脚输出，其中R108、C107、R109组成负反馈电路，它可以让电路工作稳定，R108和R109的比值决定了TDA2030的交流放大倍数，R110、C108和R210、C208组成高频移相消振电路，以抑制可能出现的高频自激振荡。
图3-3-4为电源电路，为功放电路提供15-18V的正负对称电源。
图3－3－3TDA2030集成音频功放电路原理图图3－3－4TDA2030集成音频功放供电电路原理图(二)电路元器件选择（套件：/item.htm?id=5641928561）TDA2030为功率元件，使用过程中将会产生大量热量，要求安装到足够大的散热片上。
功放TDA2030说明书
目录1．前言.................................................... 错误！未定义书签。
2．TDA2030立体声功率放大器技术参数要求.................... 错误！未定义书签。
3．TDA2030立体声功率放大器系统设计........................ 错误！未定义书签。
3.1 系统设计总体方框图 (1)3.2 各模块原理说明..................................... 错误！未定义书签。
3.2.1 稳压电源 (2)3.2.2 左右声道的功率放大器 (3)3.2.3 输入信号处理电源(四运放) (4)3.3 系统总工作原理 (5)3.4 系统印刷电路板的制作图 (5)3.5 系统的操作说明 (6)3.5.1 通电测试 (6)3.5.2 整机组装 (6)3.6 系统的操作注意事项 (6)3.6.1 焊接与安装 (6)3.6.2 使用注意事项 (6)4. 参考文献................................................ 错误！未定义书签。
5. 致谢词.................................................. 错误！未定义书签。
6. 附录 (8)2．TDA2030立体声功率放大器技术参数要求功率放大器不仅仅是消费产品（音响）中不可缺少的设备，还广泛应用于控制系统和测量系统中。
其设计要求如下：1．输出功率：20W。
2．负载阻抗：8Ω。
3．通频带Δfs: 为20HZ–20KHZ。
4．音调控制要求：1KHZ（0dB），10KHZ（±12dB），100HZ（±12dB）。
5．灵敏度话筒输入：5mV；线路输入：0.775V3．TDA2030立体声功率放大器系统设计3.1 系统设计总体方框图TDA2030立体声功率放大器系统设计总体方框图如图1所示图1 系统组成方框图3.2 各模块原理说明本电路由三个部分组成，即稳压电源、左右声道的功率放大器及输入信号处理电源(四运放)。
用TDA2030将单电源转换为双电源
用TDA2030将单电源转换为双电源
用TDA2030将单电源转换为双电源
这是一种变通应用，TDA2030集成电路本是德律风根生产的音频功放电路。
利用它的互补输出级，可以将单极性电源一分为二，转换成某些小功率电路所需要的正负双电源。
电路图如下
阻值相等的R1、R2形成一个分压器，使上、下两部分电压相等。
分压器的中点接到TDA2030的１脚，即内部运算放大器的同相输入端，运放接成电压跟随器，使O’端（TDA2030第４脚）与O端电位相等。
O’端又是虚地点，它与输入电源的地必须隔离。
如果双极性电源直接从R1、R2上取出（也就是直接采用两电阻转换），则电源内阻较大，负载能力差，实用价值不大。
使用TDA2030后，两组输出电源具有很低的内阻，负载能力加强。
TDA2030单声道功放电路
TDA2030单声道功放电路
一、电路说明
本电路是以集成电路TDA2030为中心组成的功率放大器，具有失真小、外围元件少、装配简单、功率大、保真度高等特点，很适合无线电爱好者和音响发烧友自制，学生组装。
电路中D1、D2为保护二极管，C5为滤波电容，C6为高频退耦电容；RP为音量调节电位器；IC是功放集成电路；R1、R2、R3、C2为功放IC输入端的偏置电路，由于本电路为单电源供电，功放IC输入端直流电压为1/2电源电压时电路才能正常工作；R4、R5、C3构成负反馈回路，改变R4的大小可以改变反馈系数。
C1是输入耦合电容，C4是输出耦合电容；在电路接有感性负载扬声器时，R6、C7可确保高频稳定性。
二、性能参数
输入电压：DC≤24V（本电路无整流，必须采用直流供电，推荐电压12V）
输出功率：Po＝15W (RL=4Ω)
输出阻抗：4—8 Ω
三、元件清单位号
名称
规格
数量
R1、R2、R3、R5 电阻
100k
4
R4
电阻
4.7k
1
R6
电阻22
1
RP
电位器2k
1
C1
电解电容4.7uF
1
C2、C3 电解电容47uF
2
C4、C5 电解电容1000uF
C6、C7 独石电容104
2
D1、D2 二极管1N4007 2
X1
排针
2针
1
X2、X3 接线座
2位
2
IC
集成电路TDA2030
1
散热片含螺丁30*24*30mm 1
PCB板
55X50mm
1。
TDA2030双声道音频功放设计
摘要................................................. - 1 - 1.TDA2030双声道音频功放设计.......................... - 1 -1.1TDA2030音频功率放大器电路工作原理........................ - 1 -1.2电路总图................................................. - 2 -1.3元器件清单............................................... - 3 -2 电路设计和参数计算................................. -3 -2.1电源部分................................................. - 3 -2.2音频输入端电阻电容的计算................................. - 4 -2.3功放部分TDA2030 ......................................... - 4 -2.4反馈电阻电容的计算....................................... - 4 -2.5输出电容电阻的选取....................................... - 4 -2.6二极管及其他电容的作用................................... - 5 -3安装与调试 ......................................... - 5 - 4性能测试与分析 ..................................... - 5 - 5心得与体会 ......................................... - 6 - 6参考文献 ........................................... - 6 - 附实图............................................... - 7 -摘要本设计主要由电源部分、音调控制级、功率放大级三部分组成。
2030功放资料
性能主要指标：TDA2030简介：TDA 2030 是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。
我们知道，瞬态互调失真是决定放大器品质的重要因素，该集成功放的一个重要优点。
TDA2030 集成电路的另一特点是输出功率大，而保护性能以较完善。
根据掌握的资料，在各国生产的单片集成电路中，输出功率最大的不过20W，而TDA 2030的输出功率却能达18W，若使用两块电路组成BTL电路，输出功率可增至35W。
另一方面，大功率集成块由于所用电源电压高、输出电流大，在使用中稍有不慎往往致使损坏。
然而在TDA 2030集成电路中，设计了较为完善的保护电路，一旦输出电流过大或管壳过热，集成块能自动地减流或截止，使自己得到保护（当然这保护是有条件的，我们决不能因为有保护功能而不适当地进行使用）。
TDA2030 集成电路的第三个特点是外围电路简单，使用方便。
在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5端，外型如同塑封大功率管，这就给使用带来不少方便。
TDA2030 在电源电压±14V，负载电阻为4Ω时输出14瓦功率（失真度≤0．5％）；在电源电压±16V，负载电阻为4Ω时输出18瓦功率（失真度≤0．5％）。
该电路由于价廉质优，使用方便，并正在越来越广泛地应用于各种款式收录机和高保真立体声设备中。
该电路可供低频课程设计选用。
输出功率：10 ~ 20W（额定功率）；频率响应：20Hz ~ 100kHz（≤3dB）谐波失真：≤1％ (10W,30Hz~20kHz）；输出阻抗：≤0.16Ω;输入灵敏度：600mV（1000Hz，额定输出时）双电源供电BTL音频功率放大器工作原理:用两块TDA2030 组成如图1所示的BTL功放电路，TDA 2030（1）为同相放大器，输入信号V in通过交流耦合电容C1馈入同相输入端①脚，交流闭环增益为K VC①＝1＋R3 / R2≈R3 / R2≈30dB。
TDA2030双声道功放解析
TDA2030双声道功放摘要功放在现实生活中很常见，几乎是有音乐的地方都会看到功放的身影。
功放有很多种，可以是用分立原件做的，也可以是用集成快来做的。
一般用分立原件做的比较难匹配，所以难度比较大，但是分立原件可以把放大倍数做得大一些。
用集成块做功放优势也很明显，除了好匹配外它还以电路简单的特点，所以适合初学者。
现在市场上有很多种功放集成块，比如LM1875，TDA2030。
本作品是用TDA2030制作。
TDA 2030 是一块性能十分优良的功率放大集成电路，其主要特点是上升速率高、瞬态互调失真小，在目前流行的数十种功率放大集成电路中，规定瞬态互调失真指标的仅有包括TDA 2030 在内的几种。
TDA2030 集成电路的另一特点是输出功率大，而保护性能以较完善。
根据掌握的资料，在各国生产的单片集成电路中，输出功率最大的不过20W，而TDA 2030的输出功率却能达18W，若使用两块电路组成BTL电路，输出功率可增至35W。
另一方面，大功率集成块由于所用电源电压高、输出电流大，在使用中稍有不慎往往致使损坏。
然而在TDA 2030集成电路中，设计了较为完善的保护电路，一旦输出电流过大或管壳过热，集成块能自动地减流或截止，使自己得到保护。
TDA2030是ETC的一款20W中功率高保真功率放大集成电路，年代已相当久远，但至今还有不少厂家出的电脑有源音箱中采用此IC,爱好都对此IC也是极有追捧。
这足以证明TDA2030的性价比是相当好。
TDA2030 集成电路的第三个特点是外围电路简单，使用方便。
在现有的各种功率集成电路中，它的管脚属于最少的一类，总共才5端，外型如同塑封大功率管，这就给使用带来不少方便。
相对而言，TDA2030被广泛应用也比LM1875早也比较廉价，功放效果也很好，噪声小。
TDA2030单级放大一般是33倍左右，如果放大倍数没有达到要求，可以加前置放大，这样可以大大提高放大倍数。
引言音频功率放大器是一个技术已经相当成熟的领域，几十年来，人们为之付出了不懈的努力，无论从线路技术还是元器件方面，乃至于思想认识上都取得了长足的进步。
TDA2030A单电源功放的设计
TDA2030A单电源功放的设计设计TDA2030A单电源功放可以使音频信号放大并输出到扬声器。
TDA2030A是一种具有高达14W输出功率的单路功率放大器。
它适用于小型音响系统、无源音箱和放大器。
设计TDA2030A单电源功放需要考虑以下几个方面：1.电源电压选择：TDA2030A的工作电源电压范围为6V至36V。
在设计中，可以使用单个直流电源电压，如12V。
此外，还要考虑电源的稳定性和质量，为TDA2030A提供稳定的电源。
2.输入电路设计：输入电路用于接收音频信号并将其传递给TDA2030A。
可以使用电容耦合方式作为输入，以避免直流偏置。
此外，为了保护TDA2030A免受短路和过载的影响，还可以添加输入保护电路。
3.输出电路设计：输出电路用于将放大后的音频信号传递到扬声器。
为了保护扬声器和TDA2030A，可以添加输出保护电路，如短路保护和过热保护。
4.反馈电路设计：为了提高TDA2030A的性能和稳定性，可以添加反馈电路。
反馈电路通过将输出信号引回输入端来抑制非线性失真。
5.输出滤波器设计：为了降低输出的杂散谐波成分，可以添加输出滤波器。
输出滤波器通常使用电感、电容和电阻来实现，以滤除高频噪声和谐波。
在设计TDA2030A单电源功放时，建议遵循以下步骤：1.确定设计需求和目标。
确定输出功率、频率响应和失真要求等。
2.选择合适的扬声器和电源。
确保扬声器的阻抗和功率要求与TDA2030A匹配，并选择合适的直流电源。
3.设计输入电路。
使用电容和电阻实现音频输入，并添加保护电路。
4.设计反馈电路。
使用电容和电阻将一部分放大的输出信号返回到输入。
5.设计输出电路。
使用电容和电阻将放大后的信号传递到扬声器，并添加保护电路。
6.设计输出滤波器。
使用电感、电容和电阻构建输出滤波器，以降低杂散谐波。
7.组装和测试电路。
根据设计要求，组装所有电路并进行测试。
8.进行必要的调整和优化。
根据测试结果，对电路进行调整和优化，以使其满足设计要求。
电子图片
TDA2030单电源 TDA2030双电源
闪光器/灯光控制该电路是两级直接耦合晶体管放大器，它们接成了自激多谐振荡器。
调节电位器R1既可以改变闪光时间的长短，又可以改变闪光的间隔时间。
１、５脚：1,5正电源输入;３脚：输出;４脚：负电源输入;７脚：地;８脚：静音控制;９脚：反相输入;１０脚：同相输入;２、６、１１脚：空脚⑵．LM3886的主要参数参数最小值典型值最大值单位
电源电压：-10～+10 -15～+15 -42～+42 V
静态电流： 30 50 85 mA
输出功率： 38 68 135/Peak W
开环电压：90 115 dB
转折电压增益：8 19 V/μs
⑶．LM3886的特性
●具有输出电压短路保护和电流开路保护功能；
●具有过压和过热保护功能；
●具有欠压保护功能，即供电电压低于１０Ｖ将自动停止工作。
