电机学变压器经典习题及答案

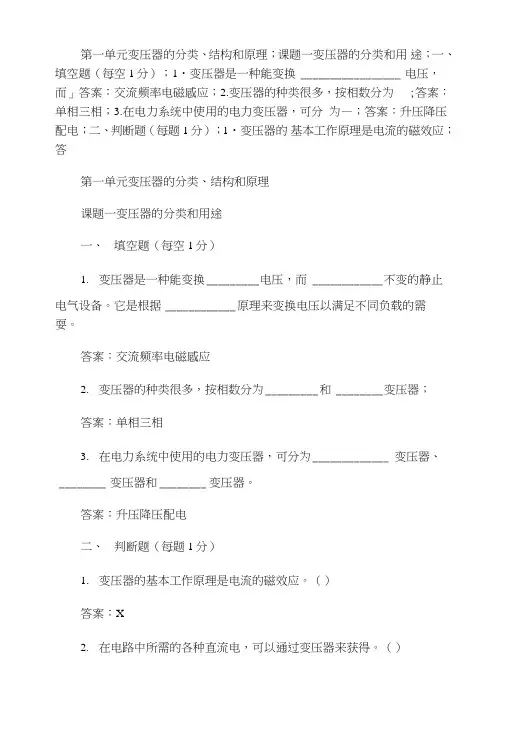

电机与变压器(第四版)练习册习题答案解析.doc
第一单元变压器的分类、结构和原理；课题一变压器的分类和用途；一、填空题（每空1分）；1・变压器是一种能变换 _________________ 电压，而」答案：交流频率电磁感应；2.变压器的种类很多，按相数分为;答案：单相三相；3.在电力系统中使用的电力变压器，可分为—；答案：升压降压配电；二、判断题（每题1分）；1・变压器的基本工作原理是电流的磁效应；答第一单元变压器的分类、结构和原理课题一变压器的分类和用途一、填空题（每空1分）1.变压器是一种能变换_________ 电压，而 ____________ 不变的静止电气设备。
它是根据____________ 原理来变换电压以满足不同负载的需耍。
答案：交流频率电磁感应2.变压器的种类很多，按相数分为_________ 和________ 变压器；答案：单相三相3.在电力系统中使用的电力变压器，可分为_____________ 变压器、________ 变压器和________ 变压器。
答案：升压降压配电二、判断题（每题1分）1.变压器的基本工作原理是电流的磁效应。
（）答案：X2.在电路中所需的各种直流电，可以通过变压器来获得。
（）三、简答题（每题3分）1、为什么耍高压送电？答案：当输出电功率一定时，电压越大，电流越小。
2 （1） P损二IR,可以减少运输中的损耗。
（2）可以节约架设成本。
2、变压器能改变直流电压吗？如接上直流电压，会发生什么现象？答案：不能。
如果接上直流电压，会使绕组过热而烧毁。
课题二变压器的结构与冷却方式一、填空题（每空1分）1.变压器的铁心常用__________ 叠装而成，因线圈位置不同，可分成________ 和_________ 两大类。
答案：硅钢片芯式壳式2.变压器的绕组常用绝缘铜线或铜箔绕制而成。
接电源的绕组称为_________________ ;接负载的绕组称为 _______ 。
也可按绕组所接电压高低分为_____________ 和 ______________________ -答案：一次绕组二次绕组高压绕组低压绕组二、判断题（每题1分）1.储油柜也称油枕，主耍用于保护铁心和绕组不受潮，又有绝缘和散热的作用。
变压器典型练习题6(有答案)
变压器典型练习题6（有答案）1．一理想变压器的原、副线圈的匝数比为3∶1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220V 的正弦交流电源上，如图所示。
设副线圈回路中电阻两端的电压为U ，原、副线圈回路中电阻消耗的功率的比值为k ，则（ ）A ．U =66V ，k =19B ．U =22V ，k =19C ．U =66V ，k =13D ．U =22V ，k =13 【答案】A 【知识点】变压器原理；变压器的应用【解析】【解答】设原、副线圈中的电流分别大小分别为I 1、I 2，则I 1I 2=n 2n 1=13，故k =I 12R I 22R =19设原线圈两端的电压为U 1，则U 1U =n 1n 2=31，故U 1=3U ，而原线圈上电阻分担的电压为U R =I 1R =n 2n 1I 2R =U 3，故13U +3U =220V ，解得：U=66 V ，故A 正确，BCD 错误； 故答案为：A 。
【分析】先根据理想变压器原、副线圈匝数与电流关系求得电流关系，再根据P =I 2R 计算原、副线圈回路中电阻消耗的功率的比值k ；根据理想变压器原、副线圈匝数与电压关系求得电压关系，根据欧姆定律求得原线圈电阻分得的电压，根据串并联知识求得副线圈回路中电阻两端的电压U 。
2．如图是手机无线充电器的模型，其工作原理与理想变压器相同，已知发射、接收线圈匝数比n 1：n 2=5：1，C ，D 端输出电流i =√2sin(2π×105t)(A)，则A 、B 端输入电流的（ ）A．频率为50kHz B．周期为2×10−5s C．有效值为0.2A D．最大值为√2A 【答案】C【知识点】变压器原理【解析】【解答】AB．变压器不改变周期和频率，所以周期为T=2πω=10−5s频率为f=1T=105Hz=100kHzAB不符合题意；CD．C，D端输出电流的最大值为√2A，由n1n2=I2mI1m可得A、B端输入电流的最大值为I1m=√25AA、B端输入电流的有效值为I1=1m√2=0.2AC符合题意，D不符合题意。
电机与变压器习题及参考答案
电机与变压器习题及参考答案一、单选题（共50题，每题1分，共50分）1、变压器的一次绕组与（）连接。
A、电动机B、电源C、负载D、不确定正确答案：B2、下列（）电器用的电动机不是三相异步电动机。
A、起重机B、风机C、水泵D、电风扇正确答案：D3、直流电机的励磁方式中最常用的方式是（）A、复励式B、永磁式C、并励式D、他励式正确答案：C4、下列是直流电机的调速方法的是（）A、电枢串电阻调速B、变转差率调速C、变极调速D、变频调速正确答案：A5、二次绕组的额定电压为（）。
A、电源电压B、空载电压C、负载电压正确答案：B6、三相异步电动机，当转差率大于1时，此时电动机为（）状态。
A、电动机B、发电机C、制动状态正确答案：C7、决定电流互感器次电流大小的因素是 ( )。
A、不确定B、二次侧所接负载C、被测电路D、二次电流正确答案：C8、三相异步电动机与电源相接的是（）。
A、机座B、转子绕组C、转子D、三相定子绕组正确答案：D9、三相变压器的额定电压为（）。
A、线电压B、电源电压C、相电压正确答案：A10、变压器负载为纯电阻时，负载电流增大，二次侧输出电压将（）。
A、下降B、上升C、不变D、以上都有可能正确答案：A11、三相异步电动机工作时，转子绕组中流过的是（）。
A、交流电B、无线电C、脉冲电D、直流电正确答案：A12、三相异步电动机工作制为S3，则表示（）工作制。
A、周期断续B、连续C、不确定D、短时正确答案：A13、把电能转变成机械能输出的电机是（）。
A、变压器B、电动机C、不确定D、发电机正确答案：B14、一台三相异步电动机，额定转速为1450r/min，额定功率为1.1kw，那么额定转矩为（）A、7.2B、17.2C、3.2D、5.2正确答案：A15、一台三相变压器的连接组别为YN,d11，其中的“11”表式变压器的低压边（）度。
A、相电势相位超前高压边相电势相位300B、线电势相位滞后高压边线电势相位330C、线电势相位超前高压边线电势相位330D、相电势相位滞后高压边相电势相位300正确答案：B16、三相异步电动机能耗制动时()中通入直流电。
电机学习题集变压器题库及答案
电机学习题集变压器题库及答案变压器9－3 为了得到正弦感应电势，当铁心不饱和时，空载电流各成何种波形？为什么？9－4 试说明磁势平衡的概念及其在分析变压器中的作用。
9－5 为什么可以把变压器的空载损耗近似看成是铁耗，而把短路损耗看成是铜耗？变压器实际负载时实际的铁耗和铜耗与空载损耗和短路损耗有无区别？为什么？9－6 变压器的其它条件不变，仅将原、副边线圈匝数变化10％，试问对和的影响怎样？如果仅将外施电压变化10％，其影响怎样？如果仅将频率变化10％，其影响又怎样？9－8 一台变压器，原设计频率为50赫兹，现将它接到60赫兹的电网上运行，额定电压不变。
试问对激磁电流，铁哈，漏抗，电压变化率有何影响？9－13 将一台1000匝的铁心线圈接到110伏，50赫兹的交流电源上，由安培表的读数得知，，把铁心抽去后电流和功率为100A和10kw。
假设不计漏磁，试求：（1）两种情况下的参数、等效电路和矢量图（用同一尺寸画）（2）磁化电流和铁耗电流；（3）两种情况下的相同最大值。
9－14 有一台单相变压器，额定容量KVA，原副边额定电压伏，赫兹。
原副线圈的电阻及漏抗为欧，，，。
试求：（1）折算到高压边的短路电阻，短路电抗及阻抗；（2）折算到低压边的短路电阻，短路电抗及阻抗；（3）将（1）、（2）求得的参数用标么值表示；（4）计算变压器的短路电压百分比及其分量，。
（5）求满载及超前等三种情况下的电压变化率并讨论计算结果。
9－15 一台单相变压器，已知，，，，，，，，，当滞后时，副边电流，。
试求：(1) 用近似T形等效电路和简化等效电路求，并将结果进行比较(2) 画出折算后的矢量图和T形等效电路。
9－16 一台单相变压器，，，，空载及短路实验的结果如下：实验名称电压（伏）电流（安）功率（W）电源加在空载 6300 10.1 5000 低压边短路 3240 15.15 14000 高压边试计算（1）折算到高压边的参数（实际值及标么值），假定，（2）画出折算到高压边的T型等效电路；（3）计算短路电压的百分值及其二分量；（4）满载及滞后时的电压变化率及效率（5）最大效率。

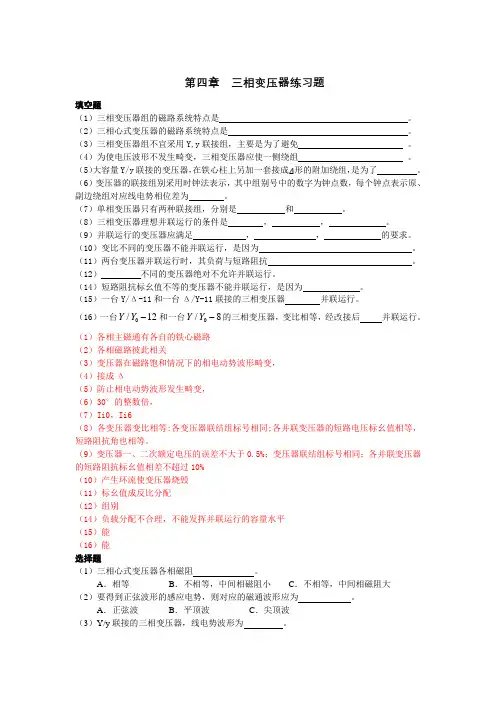

电机学变压器第四章习题部分答案
第四章 三相变压器练习题填空题（1）三相变压器组的磁路系统特点是 。
（2）三相心式变压器的磁路系统特点是 。
（3）三相变压器组不宜采用Y,y 联接组，主要是为了避免 。
（4）为使电压波形不发生畸变，三相变压器应使一侧绕组 。
（5）大容量Y/y 联接的变压器，在铁心柱上另加一套接成形的附加绕组，是为了 。
（6）变压器的联接组别采用时钟法表示，其中组别号中的数字为钟点数，每个钟点表示原、副边绕组对应线电势相位差为 。
（7）单相变压器只有两种联接组，分别是 和 。
（8）三相变压器理想并联运行的条件是 ， ， 。
（9）并联运行的变压器应满足 ， ， 的要求。
（10）变比不同的变压器不能并联运行，是因为 。
（11）两台变压器并联运行时，其负荷与短路阻抗 。
（12） 不同的变压器绝对不允许并联运行。
（14）短路阻抗标幺值不等的变压器不能并联运行，是因为 。
（15）一台Y/Δ-11和一台Δ/Y -11联接的三相变压器 并联运行。
（16）一台0/12Y Y -和一台0/8Y Y -的三相变压器，变比相等，经改接后 并联运行。
（1）各相主磁通有各自的铁心磁路（2）各相磁路彼此相关（3）变压器在磁路饱和情况下的相电动势波形畸变，（4）接成Δ（5）防止相电动势波形发生畸变，（6）30°的整数倍，（7）Ii0，Ii6（8）各变压器变比相等:各变压器联结组标号相同;各并联变压器的短路电压标幺值相等，短路阻抗角也相等。
（9）变压器一、二次额定电压的误差不大于0.5%；变压器联结组标号相同；各并联变压器的短路阻抗标幺值相差不超过10%（10）产生环流使变压器烧毁（11）标幺值成反比分配（12）组别（14）负载分配不合理，不能发挥并联运行的容量水平（15）能（16）能选择题（1）三相心式变压器各相磁阻 。
A ．相等B ．不相等，中间相磁阻小C ．不相等，中间相磁阻大（2）要得到正弦波形的感应电势，则对应的磁通波形应为 。
电机学变压器经典习题及答案
16.在采用标幺制计算时，额定值的标幺值为。
答：1。
17.既和原边绕组交链又和副边绕组交链的磁通为，仅和一侧绕组交链的磁通为。
答：主磁通，漏磁通。
18.★★变压器的一次和二次绕组中有一部分是公共绕组的变压器是。
答：自耦变压器。
19.并联运行的变压器应满足（1），（2），（3）的要求。
Ｃ：减少１０%。 （分析时假设磁路不饱和）
答：A
5．相电力变压器磁势平衡方程为。
A：原，副边磁势的代数和等于合成磁势
B：原，副边磁势的时间向量和等于合成磁势
C：原，副边磁势算术差等于合成磁势
答：B
6．电压与频率都增加5℅时，穿过铁芯线圈的主磁通。
A增加B减少C基本不变
答：C
7．升压变压器，一次绕组的每匝电势二次绕组的每匝电势。
负载时有主磁通 ，一次绕组漏磁通 ，二次绕组漏磁通 。主磁通 由一次绕组和二次绕组的合成磁动势即 激励，一次绕组漏磁通 由一次绕组磁动势 激励，二次绕组漏磁通 由二次绕组磁动势 激励。
7.★变压器的空载电流的性质和作用如何？它与哪些因素有关？
答：作用：变压器空载电流的绝大部分用来供励磁，即产生主磁通，另有很小一部分用来供给变压器铁心损耗，前者属无功性质，称为空载电流的无功分量，后者属有功性质，称为空载电流的有功分量。
B： 和 同时减少到0.81倍, 减少
C： 和 同时减少到0.81倍， 增加
D： 和 同时减少10℅， 减少
答：B
11．★如将额定电压为220/110V的变压器的低压边误接到220V电压，则激磁电流将，变压器将。
A：不变；B:增大一倍；C:增加很多倍;D:正常工作;E:发热但无损坏危险；F:严重发热有烧坏危险
电机与变压器复习题库含答案
电机与变压器复习题库含答案一、选择题（每空0.5分，共80分）1、变压器是一种（）的电气设备，它利用电磁感应原理将一种电压等级的交流电转变为另一种电压等级的交流电。
A.滚动B.运动C.旋转D.静止(正确答案)2、电力变压器按冷却介质可以分为（）和干式两种。
A.油浸式(正确答案)B.风冷式C.自冷式D.水冷式3、变压器铁心是变压器的（）部分。
A.磁路(正确答案)B.电路C.油路D.气路4、变压器铁芯的结构一般分为（）和壳式两种。
A.圆式B.角式C.心式(正确答案)D.球式5、变压器（）铁芯的特点式铁轭靠着绕组的顶面和底面，但不包围绕组的侧面。
A.圆式B.角式C.心式(正确答案)D.球式6、变压器铁芯硅钢片（）。
A.片厚则涡流损耗大，片薄则涡流损耗小(正确答案)B.片厚则涡流损耗大，片薄则涡流损耗大C.片厚则涡流损耗小，片薄则涡流损耗小D.片厚则涡流损耗小，片薄则涡流损耗大7、关于电力变压器能否转变直流电的电压，下列说法中正确的是（）。
A.变压器可以转变直流电的电压B. 变压器不能转变直流电的电压(正确答案)C.变压器可以转变直流电的电压，但转变效果不如交流电好D.以上说法均不正确8、绕组是变压器的（）部分，一般用绝缘纸包的铜线绕制而成。
A.磁路B.电路(正确答案)C.油路D.气路9、根据高、低压绕组排列方式的不同，绕组分为（）和交叠式两种。
A.同心式(正确答案)B.混合式C.交叉式D.异心式10、变压器冷却装置是起（）的装置，根据变压器容量大小不同，采用不同的冷却装置。
A.绝缘作用B.散热作用(正确答案)C.导电作用D.保护作用11、变压器二次带负载进行变换绕组分接的调压，称为（）。
A.无励磁调压B.有载调压(正确答案)C.常用调压D.无载调压12、（）位于变压器油箱上方，通过气体继电器与油箱想通。
A.冷却装置B.储油柜(正确答案)C.防爆管D.吸湿器13、变压器内部的高、低压引线是经绝缘套管引到油箱外部的，它起着固定引线和（）的作用。
《电机学》变压器的基本作用原理与理论分析-练习题
《电机学》变压器的基本作用原理与理论分析-练习题一、填空：1. ★如将变压器误接到等电压的直流电源上时，由于 E = ，U = ，空载电流 ，空载损耗 。
2. 既和原边绕组交链又和副边绕组交链的磁通为 ，仅和一侧绕组交链的磁通为 。
3. ★一台三相电力变压器N S =560kV A ，1N 2N U U =10000V/400V ，Dy 接法(高压侧三角形连接、低压侧星形连接)，负载时忽略励磁电流，低压边相电流为808.3A 时，则高压边的相电流为 ，线电流为 。
4. ★★一台单相变压器额定电压为380V/220V ，额定频率为50Hz ，如果误将低压侧接到380V 电源上，则此时m ，0I ，m Z ，Fe p 。
（增加，减少或不变）5. ★一台额定频率为50Hz 的电力变压器接于60Hz ，电压为此变压器的6/5倍额定电压的电网上运行，此时变压器磁路饱和程度 ，励磁电流 ，励磁电抗 ，漏电抗 。
6. ★一台变压器，原设计的频率为50Hz ，现将它接到60Hz 的电网上运行，额定电压不变，励磁电流将 ，铁耗将 。
二、选择填空1. ★★假设磁路不饱和，变压器的其它条件不变，外加电压增加10%，则原边漏抗1x ，副边漏抗2x 和励磁电抗m x 将 。
（如果磁路饱和，原边漏抗1x ，副边漏抗2x 不变，励磁电抗m x 减少）Ａ 不变 Ｂ 增加10% Ｃ 减少10%2. 电压与频率都增加5%时，穿过铁芯线圈的主磁通 。
A 增加B 减少C 基本不变3. 升压变压器，一次绕组的每匝电势 二次绕组的每匝电势。
A 等于B 大于C 小于4. 三相变压器二次侧的额定电压是指原边加额定电压时二次侧的 电压。
A 空载线B 空载相C 额定负载时的线 C 额定负载时的相5． ★★变压器的其它条件不变，若原副边的匝数同时减少10%，则1x ，2x 及m x 的大小将 。
A 1x 和2x 同时减少10%，m x 增大 B 1x 和2x 同时减少到原来的0.81，m x 减少 C 1x 和2x 同时减少10%，m x 减少 D 1x 和2x 同时减少到原来的0.81，m x 增加6． ★如将额定电压为220/110V 的变压器的低压边误接到220V 电压，则激磁电流将 ，变压器将 。
《电机学》课后习题答案(3-7单元)
第三章 变压器3．1 变压器有哪几个主要部件？各部件的功能是什么？ 变压器的主要部件:铁心:磁路,包括芯柱和铁轭两部分 绕组:电路油箱:加强散热，提高绝缘强度 套管:使高压引线和接地的油箱绝缘 3．2 变压器铁心的作用是什么？为什么要用厚0.35mm 、表面涂绝缘漆的硅钢片制造铁心？ 变压器铁心的作用是磁路.铁心中交变的磁通会在铁心中引起铁耗,用涂绝缘漆的薄硅钢片叠成铁心,可以大大减小铁耗.3．3 为什么变压器的铁心和绕组通常浸在变压器油中？因变压器油绝缘性质比空气好，所以将铁心和绕组浸在变压器油中可加强散热和提高绝缘强度.3．4 变压器有哪些主要额定值？一次、二次侧额定电压的含义是什么？ 额定值 1N I ,2N I ,1N U ,2N U ,N S ,N f1N U :一次绕组端子间电压保证值2N U :空载时,一次侧加额定电压,二次侧测量得到的电压3．5 变压器中主磁通与漏磁通的作用有什么不同？在等效电路中是怎样反映它们的作用的？主磁通:同时交链一次，二次绕组,但是能量从一次侧传递到二侧的媒介,使1122E N E N k ==,实现变压功能漏磁通:只交链自身绕组,作用是在绕组电路中产生电压降,负载时影响主磁通,1E 和二次电压2U 的变化,以及限制二次绕组短路时短路电流的大小,在等效电路中用m Z 反应磁通的作用,用1x δ,2x δ反应漏磁通的作用3．6 电抗σ1X 、k X 、m X 的物理概念如何？它们的数据在空载试验、短路试验及正常负载运行时是否相等？为什么定量计算可认为k Z 和m Z 是不变的？*k Z 的大小对变压器的运行性能有什么影响？在类变压器*k Z 的范围如何？1x δ:对应一次绕组的漏磁通,磁路的磁组很大，因此1x δ很小,因为空气的磁导率为常数,∴1x δ为常数12k x x x δδ=+叫短路电抗m x :对应于主磁通,主磁通所走的磁路是闭合铁心,其磁阻很小,而电抗与磁阻成反比,因此m x 很大.另外,铁心的磁导率不是常数,它随磁通密度的增加而变小，磁阻与磁导率成反比,所以励磁电抗和铁心磁导率成正比由于短路时电压低,主磁通小，而 负载试验时加额定电压，主磁通大，所以短路试验时m x 比空载试验时的m x 大.正常负载运行时加额定电压，所以主磁通和空载试验时基本相同,即负载运行时的励磁电抗与空载试验时基本相等，1x δ,k x 在空载试验,断路试验和负载运行时,数值相等,KK U K I Z =叫短路阻抗1212()()K K K Z R j X R R j x x δδ=+=+++是常数∴不变(12,R R 随温度变化)2112m E fN m I R Z π===(见背面)3．7 为了得到正弦感应电动势，当铁心不饱和与饱和时，空载电流应各呈何种波形？为什么？铁心不饱和时,空载电流Φ与成正比,如感应电势成正弦,则Φ也为正弦变化，∴0i 也为正弦铁心饱和时: 0i 为尖顶波,见123P 图3.83．8 试说明磁动势平衡的概念极其在分析变压器中的作用？一次电流1I 产生的磁动势1F 和二次电流2I 产生的磁动势2F 共同作用在磁路上，等于磁通乘磁组,即 12m m F F R α+=Φ其中α是考虑铁心的磁滞和涡流损耗时磁动势超前磁通的一个小角度,实际铁心的m R 很小，而0mR ≈,则120F F +=,即12F F =-这就叫磁动势平衡,即一二次磁动势相量的大小相等，方向相反，二次电流增大时,一次电流随之增大. 当仅考虑数量关系时,有1122N I N I =即12kI I =或21Ik I =∴利用磁动势平衡的概念来定性分析变压器运行时,可立即得出结论,一,二次电流之比和他们的匝数成反比.3．9 为什么变压器的空载损耗可以近似地看成是铁耗，短路损耗可以近似地看成是铜耗？负载时变压器真正的铁耗和铜耗与空载损耗和短路损耗有无差别，为什么？ 解： 0Fe P P ≈ ∵空载损耗 2001Fe P mI R P =+空载时0I 很小，∴201mI R 可忽略 ∴0Fe P P ≈k c u P P ≈ ∵k cu Fe P P P =+∵短路试验时外施电压k U 很小, ∴Φ很小,0I 很小 ∴铁耗很小,可忽略铁耗, k cu P P ≈负载时Fe P ：与空载时无差别，这是因为当f 不变时，2222FeP B E U ∝∝Φ∝∝负载与空载时一次绕组侧施加的电压基本不变，∴Fe P 基本不变，则不变损耗，严格说，空载时，漏抗压降大∴磁密略低，铁耗略少些cu P ：如果是同一电流，则无差别。
变压器与电动机单选题100道及答案
变压器与电动机单选题100道及答案1. 变压器的基本工作原理是（）A. 电磁感应B. 电流的磁效应C. 通电导体在磁场中受力D. 电磁继电器原理答案：A2. 变压器的铁芯通常采用（）A. 整块铸钢B. 整块铸铁C. 硅钢片D. 铜片答案：C3. 变压器中，改变输出电压的是（）A. 一次绕组匝数B. 二次绕组匝数C. 铁芯面积D. 负载大小答案：B4. 一台变压器，一次绕组匝数为2200 匝，二次绕组匝数为110 匝，若输入电压为220V，则输出电压为（）A. 11VB. 22VC. 110VD. 220V答案：A5. 变压器的空载电流很小，一般占额定电流的（）A. 1% - 10%B. 10% - 20%C. 20% - 30%D. 30% - 40%答案：A6. 变压器的效率在（）时最高。
A. 空载B. 半载C. 满载D. 过载答案：C7. 三相变压器的连接组别主要取决于（）A. 一次绕组和二次绕组的连接方式B. 铁芯的结构C. 负载的大小D. 电源的频率答案：A8. 自耦变压器不能作为（）使用。
A. 升压变压器B. 降压变压器C. 安全隔离变压器D. 调压变压器答案：C9. 电力变压器的主要作用是（）A. 改变电压，传输电能B. 改变电流，传输电能C. 改变功率，传输电能D. 改变频率，传输电能答案：A10. 变压器的短路损耗主要是（）损耗。
A. 铁芯B. 绕组C. 绝缘D. 磁路答案：B11. 电动机是将（）能转换为机械能的设备。
A. 电B. 热C. 化学D. 光答案：A12. 三相异步电动机的旋转磁场转速与（）有关。
A. 电源电压B. 电源频率C. 磁极对数D. 以上都是答案：D13. 一台三相异步电动机，磁极对数为2，电源频率为50Hz，其同步转速为（）A. 750r/minB. 1000r/minC. 1500r/minD. 3000r/min答案：C14. 三相异步电动机的启动电流一般为额定电流的（）A. 1 - 2 倍B. 2 - 5 倍C. 5 - 7 倍D. 7 - 10 倍答案：C15. 三相异步电动机的调速方法不包括（）A. 变极调速B. 变频调速C. 变转差率调速D. 变电源电压调速答案：D16. 异步电动机的转差率s = 0 时，电动机处于（）状态。
【精品】电机学习题与解答变压器
第一部分：变压器第一章 变压器基本工作原理和结构1—1从物理意义上说明变压器为什么能变压，而不能变频率？答：变压器原副绕组套在同一个铁芯上,原边接上电源后，流过激磁电流I 0，产生励磁磁动势F 0,在铁芯中产生交变主磁通ф0，其频率与电源电压的频率相同，根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势e 1和e 2，且有dt d N e 011φ-=,dt d N e 022φ-=，显然，由于原副边匝数不等，即N 1≠N 2，原副边的感应电动势也就不等,即e 1≠e 2,而绕组的电压近似等于绕组电动势,即U 1≈E 1,U 2≈E 2,故原副边电压不等，即U 1≠U 2，但频率相等。
1—2试从物理意义上分析，若减少变压器一次侧线圈匝数（二次线圈匝数不变)二次线圈的电压将如何变化?答:由dt d N e 011φ-=，dt d N e 022φ-=，可知，2211N e N e =，所以变压器原、副两边每匝感应电动势相等.又U 1E 1,U 2≈E 2，因此，2211N U N U ≈,当U 1不变时，若N 1减少，则每匝电压11N U 增大，所以1122N U N U =将增大。
或者根据m fN E U Φ=≈11144.4,若N 1减小，则m Φ增大，又m fN U Φ=2244.4,故U 2增大。
1—3变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？为什么？答：不会。
因为接直流电源,稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组中产生感应电动势。
1-4变压器铁芯的作用是什么，为什么它要用0。
35毫米厚、表面涂有绝缘漆的硅钢片迭成?答：变压器的铁心构成变压器的磁路，同时又起着器身的骨架作用.为了铁心损耗，采用0.35mm厚、表面涂的绝缘漆的硅钢片迭成.1—5变压器有哪些主要部件，它们的主要作用是什么？答：铁心：构成变压器的磁路，同时又起着器身的骨架作用。
电气《电机变压器原理与维修》专业知识考试题库(含答案)
电气《电机变压器原理与维修》专业知识考试题库（含答案）一、单选题1.进行三相异步电动机对地绝缘耐压试验时，当线圈是局部修理时,试验电压可低些，高压电动机则为O倍的额定电压°A、1B、1.3C、1.5D、2参考答案：B2.三相异步电动机定子绕组检修时，用短路探测器检查短路点，若检查的线圈有短路，则串接在探测器回路的电流表读数（）。
A、就小B、不变C、等于零D、就大参考答案：D3.直流电动机中的换向器的是由（）而成。
A、相互绝缘的特殊形状的梯形硅片组装B、相互绝缘的特殊形状的梯形铜片组装才C、特殊形状的梯形铸铁加工D、特殊形状的梯形整块钢板加工参考答案：B4.在三相交流异步电动机的定子上布置有O的三相绕组。
A、结构相同，空间位置互差90°电角度B、结构相同，空间位置互差120。
电角度C、结构不同，空间位置互差180。
电角度D、结构不同，空间位置互差120。
电角度参考答案：B5.电工仪表测得出的交流电数值以及通常所说的交流电数值(如照明电压220V)都是指()A、瞬时值B、最大值C、最小值D、有效值参考答案：D6.测定电动机绕线组冷态直流电阻时，小于IQ必须用()。
A、单臂电桥B、摇表C、接地摇表D、双臂电桥参考答案：D7.国产小功率三相笼型异步电动机转子导体最广泛采用的是()A、铜条结构转子B、铸铝转子C、深槽式转子D、铸铜转子参考答案：B8.单相交流电通入单相绕组产生的磁场是O.A、旋转磁场B、恒定磁场C、脉动磁场D、正弦交变磁场参考答案：C9.用万用表测量电阻的刻度，下列说法正确的是()。
A、刻度是线性的B、指针偏转到最右端时，电阻为无穷大C、指针偏转到最左端时，电阻为无穷大参考答案：C10.当线圈中通入()时，就会引起自感现象。
A、不变的电流B、变化的电流C、电流参考答案：B11.异步电动机采用启动补偿器启动时，其三相定子绕组的接法()。
A、只能采用三角形接法B、只能采用星形接法C、只能采用星形一一三角形接法D、三角形接法及星形接法都可以参考答案：D12.关于电流的磁场，正确的说法是()A、直线电流的磁场只分布在垂直于导线的平面上B、直线电流的磁场是一些同心圆，距离导线越远，磁感应线越密C、直线电流、环形电流的磁场方向都可用安培定则判断参考答案：C13.适用于电动机容量较大且不允许频繁启动方法是()。
《电机学-变压器》作业参考答案（可编辑）
《电机学－变压器》作业参考答案2‐27. 解答：因为单相Tr，所以有1122500k14.286(A)35k500k45.455(A)11kNNNNNNSIUSIU======2‐28. 解答：（1）因为1111144.442200.004955(Wb)4.44 4.44200500.004955= 1.4157(T)3510mmmU E N fUN fBA−≈=Φ⇒Φ≈==××Φ==×（2）因为电动势和匝数成正比，所以要得到100V所需匝数为：N2＝(E2/E1)×N1≈(U2/U1)×N1＝（100/220）×200＝90.9≈91（匝） 要得到36V所需匝数为：N2＝(E2/E1)×N1≈(U2/U1)×N1＝（36/220）×200＝32.7≈33（匝） （3）当一次有＋5%抽头时，N1＝200×1.05＝210匝，相应的二次侧电压为：二次侧91匝时，U2＝U1/k＝220/（210/91）＝95.3(V)二次侧33匝时，U2＝U1/k＝220/（210/33）＝34.57(V)当一次有－5%抽头时，N1＝200×0.95＝190匝，相应的二次侧电压为：二次侧91匝时，U2＝U1/k＝220/（190/91）＝105.4(V)二次侧33匝时，U2＝U1/k＝220/（190/33）＝38.2(V)37 在题图203中，各铅垂线上对应的高、低压绕组绕于同一铁芯柱上。
已知A、B、C为正相序，试判断各联结组的组号。
解、（1）一次侧电压三角形Í电位a=y, b=z,c=xÎ二次侧电压三角形Î两个三角形重心重合：可见，AO和ao之间的夹角为210°，因此为Yd7。
题2‐3图 联结组B Cbyc zx abyxaczBC（2）一次侧电压三角形Í电位a=z,b=x, c=yÎ二次侧电压三角形Î两个三角形重心重合：可见，AO和ao之间的夹角还是210°，因此为Yd7。
第2章 变压器 《电机学(第2版)》王秀和、孙雨萍(习题解答)
7. 两台电压比相同的三相变压器，一次侧额定电压也相同、联结组标号分别为 Yyn0 和 Yyn8，
如何使它们并联运行?
答：只要将 Yyn8 变压器的二次绕组标志 a、b、c 分别改为 c、a、b 即可，因为这时已改为
Yyn0 的变压器了。
8. 一台单相变压器的额定容量为 SN 3200kV A ，额定电压为 35 kV／10.5kV，一、二次绕组 分别为星形、三角形联结，求：
磁电流 Im E / Zm 0 ，即忽略了励磁电流 I0 的情况下得到的。T 型等效电路适合一次绕组加 交流额定电压时各种运行情况，而简化等效电路只适合变压器负载运行时计算一、二次电流
和二次电压的场合，例如计算电压调整率和并联运行时负载分配等。
5. 变压器做空载和短路试验时，从电源输入的有功功率主要消耗在什么地方？在一、二次侧
m 110 N1 1
m
220
1 2 N1
即主磁通没有变，因此励磁磁动势 F0 F0 也不变，
F0
I0
1 2
N1
，
F0 I0 N1
I
0
2I0
即励磁电流为原来的 2 倍。
|
Z
m
| U Aa
I
0
110 ， 2I0
|
Z
m
|
110
I0
1
| Zm | 220 2I0 4
即励磁阻抗为原来的 1 。 4Rk 7源自 C235 75 235 k
Rk
235 75 5.21 235 15
6.46()
| Zk 75 C |
R2 k 75 C
X
2 k
6.462 58.442 58.8()
R1
《电机与变压器》项目一 变压器部分习题及答案
项目一变压器部分习题一、填空题1.变压器空载运行时，一次侧接在额定频率和额定电网上，二次侧电流等于（ A ）。
A.0B.IC.IND.以上都不对2.变压器负载运行时产生的磁动势F1、F2之和（C ）空载运行时F。
A.大于B.小于C.等于D.以上都不对3.变压器的空载电流一般为（ A ）% IN。
A.2-10B.1-5C.2-5D.5-104.变压器空载运行时，一次侧接在额定频率和额定电网上，二次侧（ C ）。
A.短路B.接负载C.开路D.以上都不对10.变压器分接开关通过改变一次绕组匝数，使输出电压的调节为额定电压的（ D ）。
A.±2%B.±3%C.±4%D.±5%二、判断题1、小型变压器绕线起头时一定要制作引出线。
（√）2、当有多个一次绕组或者多个二次绕组时，在连接过程中不必注意同名端的正确连接。
（×）3、变压器空载运行时，二次侧的电流I等于0。
（√）24、变压器运行过程中，主磁通小于漏磁通（×）5、变压器空载运行中，感应电动势E滞后磁通量Φ90°。
（√）6、变压器的空载损耗就是变压器的无功损耗。
（×）7、在进行变压器绕组归算时，原则是把一次侧绕组归算到二次侧，二次侧保持不变。
（×）8、当有功损耗等于无功损耗时，变压器的运行效率最高。
（√）9、空载运行时，二次侧电压等于二次侧电动势。
（√）10、在用直流法判断同名端时，如果毫伏表指针正偏，则接直流电源正极的端子与接直流表正极的端子是异名端。
（×）11.三相芯式变压器的磁路彼此独立，互不关联。
（×）项目二直流电机习题一、多选题1.直流电机的基本结构为（ ABC ）A．定子B．转子C．气隙D．以上都不是2.直流电机的励磁方式为（ ABCD ）A．串励B．并励C．他励D．复励3.理论上说，直流电机（ AB ）。
A.能做电动机B.能做发电机C.能做调相机D.以上都可以二、判断题1.直流发电机是把电能转为机械能。
电机学变压器习题及答案
综上，变压器空载电流的大小与电源电压的大小和频率，绕组匝数，铁心尺寸及磁路的饱和程度有关。
Ｃ：减少１０%。 （分析时假设磁路不饱和）
答：A
5．相电力变压器磁势平衡方程为。
A：原，副边磁势的代数和等于合成磁势
B：原，副边磁势的时间向量和等于合成磁势
C：原，副边磁势算术差等于合成磁势
答：B
6．电压与频率都增加5℅时，穿过铁芯线圈的主磁通。
A增加B减少C基本不变
答：C
7．升压变压器，一次绕组的每匝电势二次绕组的每匝电势。
答：（1）各变压器的额定电压与电压比应相等；（2）各变压器的联结组号应相同；（3）各变压器的短路阻抗的标幺值要相等，阻抗角要相同。
20.变压器运行时基本铜耗可视为，基本铁耗可视为。
答：可变损耗，不变损耗。
二、选择填空
1.★★三相电力变压器带电阻电感性负载运行时，负载电流相同的条件下， 越高，则。
A：副边电压变化率Δu越大，效率η越高，
2.★试从物理意义上分析，若减少变压器一次侧线圈匝数（二次线圈匝数不变）二次线圈的电压将如何变化？
答：由 、 可知 ，所以变压器原、副两边每匝感应电动势相等。又U1E1,U2≈E2，因此 ，当U1不变时，若N1减少,则每匝电压 增大，所以 将增大。或者根据 ，若N1减小，则 增大，又 ，故U2增大。
C:18.67A，D:32.33A。
答：C
3.一台变比为k＝１０的变压器，从低压侧作空载实验，求得副边的励磁阻抗标幺值为１６，那末原边的励磁阻抗标幺值是。
Ａ：１６,
电机变压器试题及答案
《电机变压器》第一套试题 命题范围： 1.1~1.4
填空题
1.变压器是利用 电磁感应
理制成的静止电气设备。
2.电力变压器运行电压高、容量大 特性的变压器 .
. 除此之外 , 还可以做成具有 稳压 、陡降、移相、改变波形等
A. K= E1 B. K= E2
U 1 C. K= U2
N1
D. K=
I2
N2
I1
8. 变压器降压使用时，能输出较大的 （ B ）
A ．功率 B. 电流 C. 电能 D. 电功
9. 用一台变压器向某车间的异步电动机供电， 当开动的电动机台数增多时， 变压器的端电压将 （B）
A. 升高 B. 降低 C. 不变 D. 可能升高，也可能降低
10. 将 50Hz、220/127V 的变压器、 接到 100Hz，220V 的电源，铁心中的磁通将如何变化？ （ A ）
A. 减小
B.
增加
C. 不变
D.
不能确定
三、判断题
1．变压器的工作原理实际上是利用电磁感应原理，把一次侧的电能传给二次侧的负载。
（√）
2。一般的说，电力变压器仅用于改变电压（ × ）
3。同心绕组是将一次侧、二次侧线圈套在同一铁柱的内外层，一般低压绕组在外层高压绕组在 内层。（ × ）
4．热轧硅钢片比冷轧硅钢片性能更好，磁导率高而损耗小（
×）
5．储油柜也称油枕，主要用于保护铁心和绕组不受潮，又有绝缘和散热的作用。
（×）
6．冷轧硅钢片叠装是要求硅钢片在对接处
45 度角裁剪，以保证磁励线与辗亚方向一致。 （√ ）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

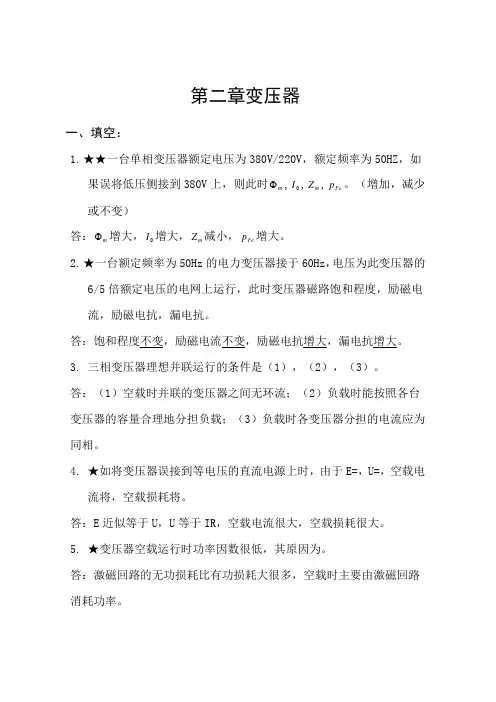

第二章变压器一、填空:1. ★★一台单相变压器额定电压为380V/220V，额定频率为50HZ如果误将低压侧接到380V上，则此时m_—I。
,Z m——P Fe __________________ 。
（增加，减少或不变）答：m增大，I 0增大，Z m减小，P Fe增大。
2. ★一台额定频率为50Hz的电力变压器接于60Hz,电压为此变压器的6/5倍额定电压的电网上运行，此时变压器磁路饱和程度________ ，励磁电流_________ ，励磁电抗__________ ，漏电抗___________ 。
答：饱和程度不变，励磁电流不变，励磁电抗增大，漏电抗增大。
____3. 三相变压器理想并联运行的条件是（1）_________________________________________________ ，（2）_______________________________ ,（3）________________________________________ 。
答：（1）空载时并联的变压器之间无环流；（2 ）负载时能按照各台变压器的容量合理地分担负载；（3）负载时各变压器分担的电流应为同相。
4. ★如将变压器误接到等电压的直流电源上时，由于E= ___________ ，U= _________ ，空载电流将_____________ ，空载损耗将____________ 。
答：E近似等于U, U等于IR，空载电流很大，空载损耗很大。
5. ★变压器空载运行时功率因数很低，其原因为 ___________________________________ 。
答：激磁回路的无功损耗比有功损耗大很多，空载时主要由激磁回路消耗功率。
6. ★一台变压器，原设计的频率为50Hz，现将它接到60Hz的电网上运行，额定电压不变，励磁电流将_______ ，铁耗将 _____ 。
答：减小，减小。
7. 变压器的副端是通过__________________ 对原端进行作用的。
答：磁动势平衡和电磁感应作用。
8. 引起变压器电压变化率变化的原因是 _____________________ 。
答：负载电流的变化。
9. ★如将额定电压为220/110V 的变压器的低压边误接到220V电压，则激磁电流将__________ ，变压器将 ____________ 。
答：增大很多倍，烧毁。
10. 联接组号不同的变压器不能并联运行，是因为 _____________ 。
答：若连接，将在变压器之间构成的回路中引起极大的环流，把变压器烧毁。
11. ★★三相变压器组不宜采用Y,y联接组，主要是为了避免____________ 。
答：电压波形畸变。
12. 变压器副边的额定电压指____________________________ 。
答：原边为额定电压时副边的空载电压。
13. ★★为使电压波形不发生畸变，三相变压器应使一侧绕组 _____________ 。
答：采用d接。
14. 通过_________ 和_________ 实验可求取变压器的参数。
答：空载和短路。
15. 变压器的结构参数包括 __________ ，__________ ，__________ ，__________ ， __________ 。
答：激磁电阻，激磁电抗，绕组电阻，漏电抗，变比。
16. 在采用标幺制计算时，额定值的标幺值为 _____________ 。
答：1。
17. 既和原边绕组交链又和副边绕组交链的磁通为 _________ ，仅和一侧绕组交链的磁通为_________ 。
答：主磁通，漏磁通。
18. ★★变压器的一次和二次绕组中有一部分是公共绕组的变压器是__________ 。
答：自耦变压器。
19. 并联运行的变压器应满足（1） _________________________________________________________（2）__________________________________________________________________ ，（3）的要求。
答：（1）各变压器的额定电压与电压比应相等；（2 ）各变压器的联结组号应相同；（3 ）各变压器的短路阻抗的标幺值要相等，阻抗角要相同。
20. 变压器运行时基本铜耗可视为 ___________ ，基本铁耗可视为_________ 。
答：可变损耗，不变损耗。
、选择填空1. ★★二相电力变压器带电阻电感性负载运行时，负载电流相冋的条件下，cos越咼，则。
A:副边电压变化率厶u越大，效率n越高，B:副边电压变化率厶u越大，效率n越低，C:副边电压变化率厶u越大，效率n越低，D:副边电压变化率厶u越小，效率n越高。
答：D2. ★一台三相电力变压器S N=560kVA , U JN.U QN =1OOOO/4OO(V),D,y接法，负载时忽略励磁电流，低压边相电流为808.3A 时，则高压边的相电流为_______ 。
A : 808.3A ，B: 56A ，C: 18.67A ，D: 32.33A 。
答：C3. 一台变比为k =10的变压器，从低压侧作空载实验，求得副边的励磁阻抗标幺值为16,那末原边的励磁阻抗标幺值是。
A ：165B ：1600C ：016。
答：A4. ★★变压器的其它条件不变，外加电压增加10%,则原边漏抗X1，副边漏抗X2和励磁电抗X m将A ：不变, E:增加10 % , C:减少10 %。
（分析时假设磁路不饱和）答：A5. _______________________________ 相电力变压器磁势平衡方程为 。
A :原，副边磁势的代数和等于合成磁势B :原，副边磁势的时间向量和等于合成磁势C :原，副边磁势算术差等于合成磁势 答：B6. _________________________________________________ 电压与频率都增加 5%时，穿过铁芯线圈的主磁通 _______________________________________________ 。
A 增加B 减少C 基本不变答：C7. _____________________________________ 升压变压器，一次绕组的每匝电势 二次绕组的每匝电势。
A 等于 B大于C小于答；A& 三相变压器二次侧的额定电压是指原边加额定电压时二次侧的 ___________ 电压。
A 空载线B 空载相C额定负载时的线答：A9 .单相变压器通入正弦激磁电流，二次侧的空载电压波形为 __________ 。
A 正弦波B 尖顶波C 平顶波答：A 10 .★★变压器的其它条件不变， 若原副边的匝数同时减少10 %,则X ! , X 2及X m 的大小将 ____ 。
A : X !和X 2同时减少10, X m 增大B : X !和 X 同时减少到0.81倍，X m 减少C : X 1和X 2同时减少到0.81倍，X m 增加D : X 1和X 2同时减少10 %, X m 减少 答：B 11 .★如将额定电压为 220/110V 的变压器的低压边误接到220V 电压，则激磁电流将 ______ ，变压器将 _______ 。
A :不变；B:增大一倍；C:增加很多倍；D:正常工作；E:发热但无损坏危险；F:严重发热 有烧坏危险 答：C , F 12 .联接组号不同的变压器不能并联运行，是因为 _____________ 。
A: 电压变化率太大； B: 空载环流太大；C: 负载时激磁电流太大；D:不冋联接组号的变压器变比不冋。
答: :B13 .★★三相变压器组不宜米用主要是为了避免 。
Y,y联接组，B :相电势波形放生畸变；A: 线电势波形放生畸变；C :损耗增大；D :有效材料的消耗增大。
答：B 14 .★变压器原边匝数增加 5%,副边匝数下降5%,激磁电抗将 ____________A :不变B :增加约10%C :减小约10% 答：B 15 .三相变压器的变比是指 ----- 之比。
A :原副边相电势B :原副边线电势C :原副边线电压答：A16 . 磁通©，电势e 正方向如图， W 匝线圈感应的电势 e 为 ______ 。
A : d ① /dtB : Wd ① /dtC : -W j d ① /dt答：C 17 . ★变压器铁耗与铜耗相等时效率最大，设计电力变压器时应使铁耗 _____ 铜耗。
A :大于B :小于C :等于 答：A 18 .★两台变压器并联运行时，其负荷与短路阻抗 ________ 分配。
A :大小成反比B :标么值成反比C :标么值成正比答：B 19.★将50Hz 的变压器接到60Hz 电源上时，如外加电压不变，则变压器的铁耗 ____________ 空载电流 _____ ;接电感性负载设计，额定电压变化率 ____________ 。
A 变大 B变小答：B , B , A 20.★★当一台变压器的原边匝数比设计少10% （副边匝数正常）则下列各值的变化为：磁通 ______ ； X 1 __________ ; X 2 _______________ ; X m ______________ ;也 _____ I_ 0________________ 。
A ：变大B:变小C:不变答：A , B , C , B , A , A 21 .★★一台Y/ y °-12和一台Y/ y °-8的三相变压器，变比相等，能否经过改接后作并答：BA .能B 答：A•不能 C .不一定 D •不改接也能22 . ★一台 50Hz 的变压器接到60Hz 的电网上，外时电压的大小不变，激磁电流 将 。
联运行 _______ 。
A,增加 减小 ，不变•B,23 . 变压器负载呈容性，负载增加时，副边电压 ___________ 。
A,呈上升趋势；B, 不变，C, 可能上升或下降答：C24 . ★单相变压器铁心叠片接缝增大，其他条件不变，则空载电流 ____________ 。
A,增大； B ，减小；C, 不变。
答：A25 . 一台单相变压器额定电压为220/110V 。
Y/y-12 接法，在高压侧作短路实验，测得的短路阻抗标幺值为0.06，若在低压侧作短路实验，测得短路阻抗标幺值为_____________ 。
A:0.06 , B : 0.03 ,C : 0.12 ,D : 0.24 。
答: A三、判断1.变压器负载运行时副边电压变化率随着负载电流增加而增加。
( ) 答: 对2.电源电压和频率不变时，制成的变压器的主磁通基本为常数，因此负载和空载时感应电势巳为常数。
