97型25Hz 相敏轨道电路的测试和调整一、有关术语: 1. 参考调整表:指部标准图《97型25Hz 相敏轨道电路图册》[通号(99)0047]中的参考调整表。

2. 允许失调角β:由于25Hz 轨道电路传输时,在局部电压导前轨道电压90°的基础上还会发生β度相移,该相移应控制在一定的允许范围,称为允许失调角β。

允许失调角β=cos-1(Uj/Ujmin)Uj :二元二位轨道继电器工作电压≤15V ,取15V 。

Ujmin :二元二位轨道继电器最低工作电压, 其值见通号(99)0047图册中参考调整表。

查参考调整表, 可得最大允许失调角β=cos (15/17.7)=32.06°, 即允许失调角β应在±30°之内。

3. 相敏轨道继电器(微电子相敏轨道电路接收器)的有效电压指经轨道传输后,加在二元二位相敏轨道继电器轨道线圈上的电压,或加在微电子相敏轨道电路接收器接收端上的电压,与失调角相关。

Uj(有效=Uj(测试)³cosβ,当不同失调角时,Uj (有效和Uj (测试)换算见表1:-1二、97型(JXW-25型)25Hz 相敏轨道电路的主要技术指标:1. 调整状态时,轨道继电器轨道线圈上的有效电压应≥18V ,轨道线圈电压相位角滞后于局部电压相位角应在90±30°以内。

JXW-25微电子相敏轨道电路接收器接收端有效电压应≥16V ,允许失调角β应在±30°以内,直流电压输出应为20-30V 。

2. 用0.06Ω标准分路电阻线在轨道电路送、受端轨面上任一处分路时,轨道继电器(含一送多受的其中一个分支的轨道继电器)轨道线圈电压应≤7.4V 。

JXW-25微电子相敏轨道电路接收器接收端电压应≤10V ,直流电压输出应为≤2V, 应变时间小于0.5S 。

3. 轨道电路送、受电端扼流变压器至钢轨应采用等阻线,接线电阻不大于0.1Ω。

25HZ相敏轨道电路(资料

25HZ相敏轨道电路(资料

6-2、97型(JXW-25型)25Hz相敏轨 道电路的测试调整:
送电端变压பைடு நூலகம்BG2-130/25 区段 类型 一次侧 使用 端 电码化区 段,由室 内调整 BMT-25 有额 I1-I4 流变 220V 无扼 同上 流变 有额 I1-I4 流变 220V 二次侧 连接 端 \ 连接 使用端 端 III1-III3 I2-I3 15.84V 同上 I2-I3 按调整表,调 整二次侧电压 Ub 受电端变压器BG2-130/25 一次侧 使用 端 I1-I4 220V 同上 I1-I4 220V I2-I3 连接 端 I2-I3 二次侧 使用端 连接 端
6-2、97型(JXW-25型)25Hz相敏轨 道电路的测试调整:
4、对于电码化区段,主要改变室内BMT-25 的输出端子,同时测量轨道继电器电压Uj和 相位角,使之满足规定的技术指标。 对于非电码化区段,参照调整表,改变送端 BG2二次侧电压Ub,同时测量轨道继电器电压 Uj和相位角,使之满足规定的技术指标。 当轨道电路相位角偏差大时,可调整防护盒 的接线端子,使继电器的相位角满足技术要 求。

五、25HZ相敏轨道电路中有关器 材的作用:

5-1、扼流变压器:
5-1、扼流变压器:



线圈结构:由图一所示,扼流变压器的牵引线 圈分为上、下两部分,上部线圈的末端与下部 线圈的始端互相连接,图中的3为中性点。 作用:(1)在电气化区段,用于沟通牵引电 流,同时配合送电端电源变压器、受电端匹配 变压器(中继变压器)和二元二位继电器等设 备,构成25HZ相敏轨道电路系统。 (2)扼流变压器对牵引电流阻抗很小, 对信号电流阻抗较大,两根钢轨的牵引电流在 轨道绝缘处分别由扼流变压器的上部线圈的始 端和下部线圈的末端流入,由中点流出,然后 又流向相邻轨道电路的两根钢轨中去,这样,

97型25Hz相敏轨道电路的测试和调整(一)

97型25Hz相敏轨道电路的测试和调整(一)

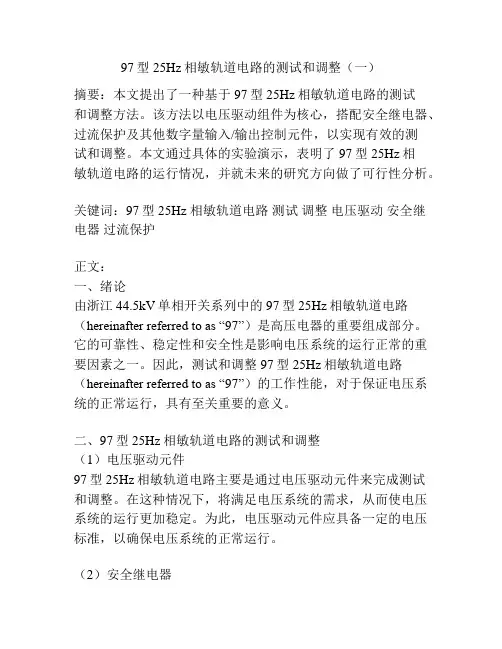

97型25Hz相敏轨道电路的测试和调整(一)摘要:本文提出了一种基于 97型25Hz相敏轨道电路的测试和调整方法。

该方法以电压驱动组件为核心,搭配安全继电器、过流保护及其他数字量输入/输出控制元件,以实现有效的测试和调整。

本文通过具体的实验演示,表明了97型25Hz相敏轨道电路的运行情况,并就未来的研究方向做了可行性分析。

关键词:97型25Hz 相敏轨道电路测试调整电压驱动安全继电器过流保护正文:一、绪论由浙江44.5kV单相开关系列中的97型25Hz相敏轨道电路(hereinafter referred to as “97”)是高压电器的重要组成部分。

它的可靠性、稳定性和安全性是影响电压系统的运行正常的重要因素之一。

因此,测试和调整97型25Hz相敏轨道电路(hereinafter referred to as “97”)的工作性能,对于保证电压系统的正常运行,具有至关重要的意义。

二、97型25Hz相敏轨道电路的测试和调整(1)电压驱动元件97型25Hz相敏轨道电路主要是通过电压驱动元件来完成测试和调整。

在这种情况下,将满足电压系统的需求,从而使电压系统的运行更加稳定。

为此,电压驱动元件应具备一定的电压标准,以确保电压系统的正常运行。

(2)安全继电器安全继电器是97型25Hz相敏轨道电路的重要组成部分,它的主要作用是在电压系统的运行中,保护电压系统免受电压过高或过低的冲击。

具体而言,它可以控制轨道电路的电压在设定的范围内,从而保证电压系统的正常运行。

(3)过流保护浙江44.5kV单相开关系列中的97型25Hz相敏轨道电路在工作时,其输出电流可能会超过设定电流上限,这样就很容易造成系统故障。

因此,过流保护元件非常重要,它可以检测到输出电流超过预设范围时,立即切断电源,从而避免进一步的损失和损坏。

(4)数字量输入/输出控制元件此外,97型25Hz相敏轨道电路还需要数字量输入/输出控制元件来实现测试和调整。

02__25Hz相敏轨道电路的测试和调整要点

02__25Hz相敏轨道电路的测试和调整要点

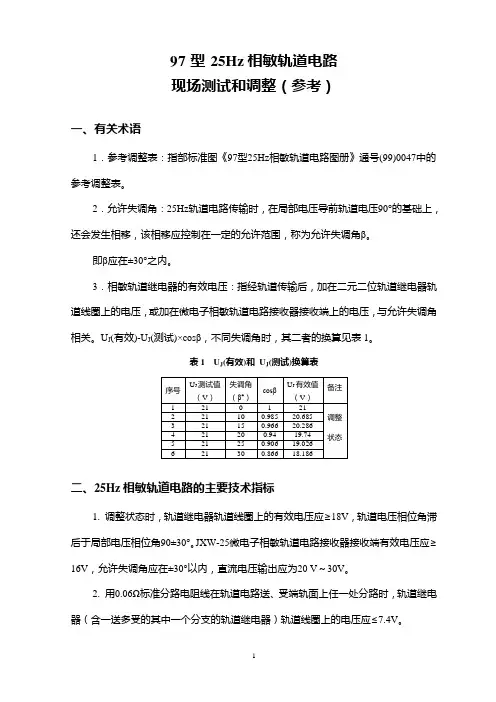

97型25Hz相敏轨道电路现场测试和调整(参考)一、有关术语1.参考调整表:指部标准图《97型25Hz相敏轨道电路图册》通号(99)0047中的参考调整表。

2.允许失调角:25Hz轨道电路传输时,在局部电压导前轨道电压90°的基础上,还会发生相移,该相移应控制在一定的允许范围,称为允许失调角β。

即β应在±30°之内。

3.相敏轨道继电器的有效电压:指经轨道传输后,加在二元二位轨道继电器轨道线圈上的电压,或加在微电子相敏轨道电路接收器接收端上的电压,与允许失调角相关。

U J(有效)-U J(测试)×cosβ,不同失调角时,其二者的换算见表1。

表1 U J(有效)和U J(测试)换算表二、25Hz相敏轨道电路的主要技术指标1. 调整状态时,轨道继电器轨道线圈上的有效电压应≥18V,轨道电压相位角滞后于局部电压相位角90±30°。

JXW-25微电子相敏轨道电路接收器接收端有效电压应≥16V,允许失调角应在±30°以内,直流电压输出应为20 V~30V。

2. 用0.06Ω标准分路电阻线在轨道电路送、受端轨面上任一处分路时,轨道继电器(含一送多受的其中一个分支的轨道继电器)轨道线圈上的电压应≤7.4V。

相敏轨道电路接收器接收端电压应≤7.4V3. 轨道电路送、受电端扼流变压器至钢轨的应采用等阻线,接线电阻不大于0.1Ω。

4. 轨道电路送、受电端轨道变压器至扼流变压器的接线电阻不大于0.3Ω。

5. 轨道电路电源屏至送电端轨道变压器一次侧的电缆允许压降为30V。

轨道继电器至轨道变压器间的电缆电阻不大于150Ω。

6. 轨道电路送、受电端的限流电阻器R X、R S,其阻值应按通号(99)0047图册参考调整表中给出的数值予以固定,不得调小。

7. 在电码化区段,于机车信号入口端用0.06Ω标准分路电阻线分路时,应满足动作机车信号的最小短路电流的要求(对于ZPW-2000A型,用0.15Ω标准分路电阻线分路时,1700、2000、2300Hz≥500mA,2600 Hz≥450mA)。
