第一章PN结1.1 PN结是怎么形成的？耗尽区：正因为空间电荷区内不存在任何可动的电荷，所以该区也称为耗尽区。
空间电荷边缘存在多子浓度梯度，多数载流子便受到了一个扩散力。
在热平衡状态下，电场力与扩散力相互平衡。
p型半导体和n型半导体接触面形成pn结，p区中有大量空穴流向n区并留下负离子，n区中有大量电子流向p区并留下正离子（这部分叫做载流子的扩散），正负离子形成的电场叫做空间电荷区，正离子阻碍电子流走，负离子阻碍空穴流走（这部分叫做载流子的漂移），载流子的扩散与漂移达到动态平衡，所以pn结不加电压下呈电中性。
1.2 PN结的能带图（平衡和偏压）无外加偏压，处于热平衡状态下，费米能级处处相等且恒定不变。
1.3 内建电势差计算N区导带电子试图进入p区导带时遇到了一个势垒，这个势垒称为内建电势差。
1.4 空间电荷区的宽度计算n d p a x N x N =1.5 PN 结电容的计算第二章 PN 结二极管2.1理想PN 结电流模型是什么？ 势垒维持了热平衡。
反偏：n 区相对于p 区电势为正，所以n 区内的费米能级低于p 区内的费米能级，势垒变得更高，阻止了电子与空穴的流动，因此pn 结上基本没有电流流动。
正偏：p 区相对于n 区电势为正，所以p 区内的费米能级低于n 区内的费米能级，势垒变得更低，电场变低了，所以电子与空穴不能分别滞留在n 区与p 区，所以pn 结内就形成了一股由n 区到p 区的电子和p区到n 区的空穴。
电荷的流动在pn 结内形成了一股电流。
过剩少子电子：正偏电压降低了势垒，这样就使得n 区内的多子可以穿过耗尽区而注入到p 区内，注入的电子增加了p 区少子电子的浓度。
2.2 少数载流子分布（边界条件和近似分布） 2.3 理想PN 结电流⎥⎦⎤⎢⎣⎡-⎪⎭⎫ ⎝⎛=1exp kT eV J J a s⎪⎪⎭⎫ ⎝⎛+=+=002011p p d n n a inp n pn p s D N D N en L n eD L p eD J ττ2.4 PN 结二极管的等效电路（扩散电阻和扩散电容的概念）？扩散电阻：在二极管外加直流正偏电压，再在直流上加一个小的低频正弦电压，则直流之上就产生了个叠加小信号正弦电流，正弦电压与正弦电流就产生了个增量电阻，即扩散电阻。
精简版-半导体物理与器件复习资料
精简版-半导体物理与器件复习资料(1).状态密度函数：有效量子态的密度。
它是能量的函数，表示为单位体积单位能量中的量子态数量。
(2).电子的有效质量：该参数将晶体导带中电子的加速度与外加的作用力联系起来，该参数包含了晶体中的内力。
(3).费米-狄拉克概率函数：该函数描述了电子在有效能级中的分布，代表了一个允许能量状态被电子占据的概率。
(4).费米能级：用最简单的话说，该能量在T=0K时高于所有被电子填充的状态的能量，而低于所有空状态能量。
(5).空穴的有效质量：该参数同样将晶体价带中空穴的加速度与外加作用力联系起来，而且包含了晶体中的内力。
(6).k空间能带图：以k为坐标的晶体能连曲线，其中k为与运动常量有关的动量，该运动常量结合了晶体内部的相互作用。
(7).克龙尼克-潘纳模型：由一系列周期性阶跃函数组成，是代表一维单晶晶格周期性势函数的数学模型。
(8).杂质补偿半导体：同一半导体区域内既含有施主杂质又含有受主杂质的半导体。
(9).完全电离：所有施主杂质原子因失去电子而带正电，所有受主杂质原子因获得电子而带负电的情况。
(10).简并半导体：电子或空穴的浓度大于有效状态密度，费米能级位于导带中（n型）或价带中（p型）的半导体。
(11).有效状态密度：即在导带能量范围内对量子态密度函数gc（E）与费米函数fF（E）的乘积进行积分得到的参数Nc；在价带能量范围内对量子态密度函数gv（E）与【1-fF（E）】的乘积进行积分得到的参数N。
(12).非本征半导体：进行了定量施主或受主掺杂，从而使电子浓度或空穴浓度偏离本征载流子浓度产生多数载流子电子（n型）或多数载流子空穴（p型）的半导体。
(13).束缚态：低温下半导体内的施主与受主呈现中性的状态。
此时，半导体内的电子浓度与空穴浓度非常小。
n：本征半导体内导带电子的浓度和价带空穴的浓度（数值相等）。
(14).本征载流子浓度iE：本征半导体内的费米能级位置。
(15).本征费米能级Fi(16).本征半导体：没有杂质原子且晶体中无晶格缺陷的纯净半导体材料。
半导体器件物理复习纲要word精品文档5页
第一章 半导体物理基础能带：1-1什么叫本征激发？温度越高，本征激发的载流子越多，为什么？1-2试定性说明Ge 、Si 的禁带宽度具有负温度系数的原因。
1-3、试指出空穴的主要特征及引入空穴的意义。
1-4、设晶格常数为a 的一维晶格，导带极小值附近能量E c (k)和价带极大值附近能量E v (k)分别为：2222100()()3C k k k E k m m -=＋和22221003()6v k k E k m m =－；m 0为电子惯性质量，1k a π=；a ＝0.314nm ，341.05410J s -=⨯⋅，3109.110m Kg -=⨯，191.610q C -=⨯。
试求：①禁带宽度；②导带底电子有效质量；③价带顶电子有效质量。
题解：1-1、 解：在一定温度下，价带电子获得足够的能量（≥E g ）被激发到导带成为导电电子的过程就是本征激发。
其结果是在半导体中出现成对的电子-空穴对。
如果温度升高，则禁带宽度变窄，跃迁所需的能量变小，将会有更多的电子被激发到导带中。
1-2、 解：电子的共有化运动导致孤立原子的能级形成能带，即允带和禁带。
温度升高，则电子的共有化运动加剧，导致允带进一步分裂、变宽；允带变宽，则导致允带与允带之间的禁带相对变窄。
反之，温度降低，将导致禁带变宽。
因此，Ge 、Si 的禁带宽度具有负温度系数。
1-3、准粒子、荷正电：+q ； 、空穴浓度表示为p （电子浓度表示为n ）； 、E P =-E n （能量方向相反）、m P *=-m n *。
空穴的意义：引入空穴后，可以把价带中大量电子对电流的贡献用少量空穴来描述，使问题简化。
1-4、①禁带宽度Eg 根据dk k dEc )(＝2023k m ＋2102()k k m -＝0；可求出对应导带能量极小值E min 的k 值： k min ＝143k ， 由题中E C 式可得：E min ＝E C (K)|k=k min =2104k m ；由题中E V 式可看出，对应价带能量极大值Emax 的k 值为：k max ＝0；并且E min ＝E V (k)|k=k max ＝22106k m ；∴Eg ＝E min －E max ＝221012k m ＝222012m a π ＝23423110219(1.05410)129.110(3.1410) 1.610π----⨯⨯⨯⨯⨯⨯⨯＝0.64eV②导带底电子有效质量m n2222200022833C d E dk m m m =+=；∴ 22023/8C n d E m m dk == ③价带顶电子有效质量m ’ 22206V d E dk m =-，∴2'2021/6V n d E m m dk ==- 掺杂：2-1、什么叫浅能级杂质？它们电离后有何特点？2-2、什么叫施主？什么叫施主电离？2-3、什么叫受主？什么叫受主电离？2-4、何谓杂质补偿？杂质补偿的意义何在？题解：2-1、解：浅能级杂质是指其杂质电离能远小于本征半导体的禁带宽度的杂质。
半导体器件物理复习文档
半导体器件物理复习文档PPT复习内容2.突变结：P区和N区之间的杂质分布变化陡峭的PN结。
3.线性缓变结：P区和N区之间的杂质分布变化比较缓慢，可看成是线性变化的PN结。
4.单边突变结：PN结一侧的掺杂浓度比另一侧的高得多，表示为P+N或PN+。
5.2.空间耗尽区（也即空间电荷区），耗尽层近似；耗尽近似是对实际电荷分布的理想近似，包含两个含义：（1）在冶金结附近区域，-xp（2）耗尽区以外的电荷密度处处为0。
6.正向注入（扩散），反向抽取（漂移）正偏时：扩散流大于漂移流，n区电子扩散到p区（-xp)处积累成为p区的少子；p区的空穴扩散到n区的（xn）处积累成为n区的少子。
这一过程称为正向注入。
反偏时：p区的电子漂移到n区，n区的空穴漂移到p区，这一过程称为反向抽取7.4.变容二极管，肖特基二极管，隧道二极管，长二极管，短二极管（1）工作在反偏状态下的二极管，势垒电容随反偏电压的增加而减小，称为变容二极管（2）金属和半导体形成整流接触时具有正向导通，反向截止的作用，称作肖特基二极管（3）n区和p区都为简并掺杂的pn结称为隧道二极管（4）pn结的p区和n区准中性区域的宽度远大于扩散长度时，则称这个二极管为长二极管（5）pn结轻掺杂一侧的准中性区域的宽度与扩散长度同数量级或更小时，则称这个二极管为窄基区二极管或短二极管8. 势垒电容Cj：形成空间电荷区的电荷随外加电压变化（结电容或耗尽层电容）二极管的反向偏置结电容随反向电压的增加而减小扩散电容Cd：p-n结两边扩散区中，当加正向偏压时，有少子的注入，并积累电荷，它也随外电压而变化.扩散区的电荷数量随外加电压的变化所产生的电容效应。
9.电荷存储和反向恢复时间：正偏时，电子从n区注入到p区，空穴从p区注入到n区，在耗尽层边界有少子的积累。
导致p-n结内有等量的过剩电子和空穴-电荷的存储。
突然反向时，这些存储电荷不能立即去除，消除存储的电荷有两种途径：复合和漂移。

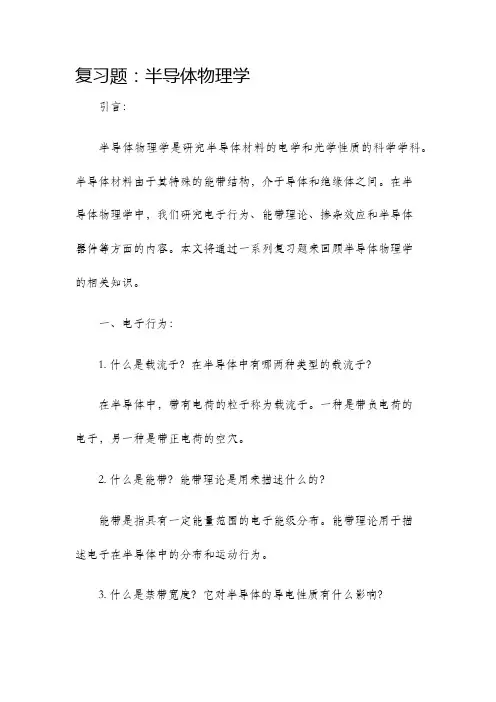

复习题半导体物理学
复习题：半导体物理学引言：半导体物理学是研究半导体材料的电学和光学性质的科学学科。
半导体材料由于其特殊的能带结构，介于导体和绝缘体之间。
在半导体物理学中，我们研究电子行为、能带理论、掺杂效应和半导体器件等方面的内容。
本文将通过一系列复习题来回顾半导体物理学的相关知识。
一、电子行为：1. 什么是载流子？在半导体中有哪两种类型的载流子？在半导体中，带有电荷的粒子称为载流子。
一种是带负电荷的电子，另一种是带正电荷的空穴。
2. 什么是能带？能带理论是用来描述什么的？能带是指具有一定能量范围的电子能级分布。
能带理论用于描述电子在半导体中的分布和运动行为。
3. 什么是禁带宽度？它对半导体的导电性质有什么影响？禁带宽度是指能带中能量差最小的范围，该范围内的能级没有允许态。
禁带宽度决定了半导体的导电性能。
能带中存在禁带宽度时，半导体表现出绝缘体的性质；当禁带宽度足够小的时候，允许电子状态穿越禁带，半导体表现出导体的性质。
二、掺杂效应：1. 什么是掺杂？常见的掺杂元素有哪些？掺杂是指向纯净的半导体中引入少量杂质元素，以改变半导体的导电性质。
常见的掺杂元素有磷、锑、硼等。
2. 控制掺杂浓度的方法有哪些？掺杂浓度可以通过掺杂杂质元素的量来控制。
掺杂浓度越高，半导体的导电性越强。
3. P型和N型半导体有什么区别？P型半导体是指通过掺杂三价元素使半导体中存在过剩的空穴，空穴是主要的载流子。
N型半导体是指通过掺杂五价元素使半导体中存在过剩的电子，电子是主要的载流子。
三、半导体器件：1. 什么是PN结？它的主要作用是什么？PN结是由P型半导体和N型半导体组成的结构。
PN结的主要作用是将半导体材料的导电性质从P型区域传导到N型区域，形成电子流和空穴流。
2. 什么是二极管？它的特点是什么？二极管是PN结的一种常见应用。
它具有单向导电性，允许电流从P区域流向N区域，而阻止电流从N区域流向P区域。
3. 什么是晶体管？它的工作原理是怎样的？晶体管是由三个掺杂不同类型的半导体构成的器件。

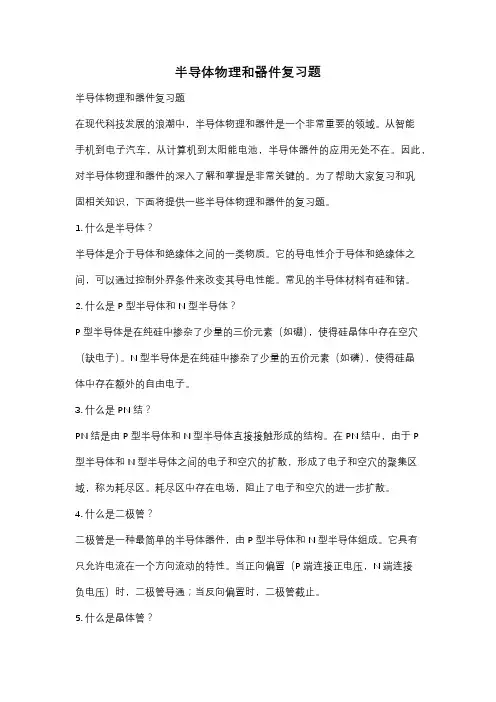

半导体物理和器件复习题
