photoshop平面设计教案2

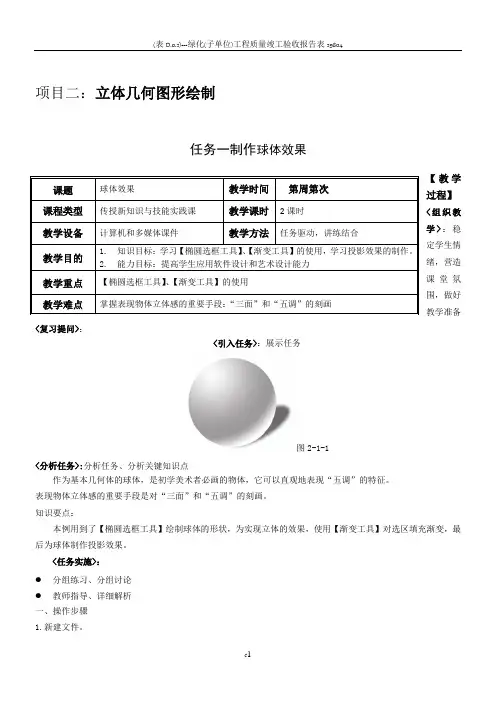

项目二：立体几何图形绘制任务一 制作球体效果【教学过程】<组织教学>：稳定学生情绪，营造课堂氛围，做好教学准备 <复习提问>： <引入任务>：展示任务图2-1-1<分析任务>: 分析任务、分析关键知识点作为基本几何体的球体，是初学美术者必画的物体，它可以直观地表现“五调”的特征。

表现物体立体感的重要手段是对“三面”和“五调”的刻画。

知识要点：本例用到了【椭圆选框工具】绘制球体的形状，为实现立体的效果，使用【渐变工具】对选区填充渐变，最后为球体制作投影效果。

<任务实施>： 分组练习、分组讨论课题 球体效果教学时间第 周 第 次课程类型 传授新知识与技能实践课 教学课时 2课时教学设备 计算机和多媒体课件教学方法 任务驱动，讲练结合教学目的 1. 知识目标：学习【椭圆选框工具】、【渐变工具】的使用，学习投影效果的制作。

2. 能力目标：提高学生应用软件设计和艺术设计能力 教学重点 【椭圆选框工具】、【渐变工具】的使用教学难点掌握表现物体立体感的重要手段： “三面”和“五调”的刻画教师指导、详细解析一、操作步骤1.新建文件。

2.新建图层。

单击【图层】/【新建】/【图层】命令（快捷键Shift＋Ctrl＋N），或单击【图层面板】中的【创建新图层】按钮，新建一个“图层1”。

3.绘制一个正圆选区。

选择工具箱中的【椭圆选框工具】（快捷键M），在按下Shift 键的同时拖动鼠标绘制出一个正圆的选区。

4.设置前景色和背景色。

单击工具箱中的【设置前景色】，在打开的【拾色器（前景色）】对话框中将前景色置为浅灰色（参考值R：156，G：154，B：154），再单击【设置背景色】，在【拾色器（背景色）】对话框中将背景色设置为白色。

5.设置渐变色。

首先选择工具箱中的【渐变工具】（快捷键G），并在窗口顶部其对应的选项栏上设置其属性。

单击属性选项栏上的【点按可编辑渐变】按钮，在弹出的【渐变编辑器】对话框中设置渐变效果。

6.为选区填充渐变色。

渐变色设置完成后，单击【确定】按钮，然后在选区中由左上向右下拉动鼠标（如图2-1-10所示的箭头方向），得到一个由白色到黑色再到白色的渐变填充。

单击【选择】/【取消选择】命令取消选区（快捷键Ctrl＋D）。

此时立体感的球体初具模型，已经具备了“高光”、“阴暗交界部”、“暗部”和“反光”4个调子。

效果如图2-1-11。

高光阴暗交界部暗部反光图2-1-10 图2-1-117.为球体制作阴影。

（1）绘制影子选区。

选中“背景”图层，单击【图层面板】中的【创建新图层】按钮，新建一个“图层2”。

使得“图层2”位于“图层1”下方。

（2）羽化选区。

单击【选择】/【修改】/【羽化】命令(快捷键Alt＋Ctrl＋D)，打开【羽化选区】对话框，将羽化半径设置为5，并单击【确定】按钮。

（3）为选区填充颜色。

设置前景色为深灰色（R：110，G：110，B：110），并按Alt+Delete 快捷键填充选区，效果如图2-1-15，按Ctrl+D取消选区。

8.保存文件。

单击【文件】/【存储】命令（快捷键Ctrl+S），将文件保存为PSD格式，名称为“球体”。

9.另存文件。

单击【文件】/【存储为】命令（快捷键Shift+Ctrl+S），将文件另存为jpg格式，名称为“球体”。

一、知识解析1.五种渐变方式（1）线性渐变：以直线方式从左色标渐变到右色标。

（2）径向渐变：以圆形图案从左色标渐变到右色标。

（3）角度渐变：右色标以逆时针扫过的角度方式渐变到左色标。

（4）对称渐变：使用对称线性渐变在起点的两侧渐变，效果如图2-1-19。

（5）菱形渐变：以菱形图案从起点向外渐变，终点则定义菱形的一个角。

2.“三面五调”的知识，表现物体立体感的重要手段是对“三面”和“五调”的刻画。

（1）三面：物体在受光的照射后，呈现出不同的明暗，受光的一面叫亮面，侧受光的一面叫灰面，背光的一面叫暗面。

（2）五调：在三大面中，根据受光的强弱不同，还有很多明显的区别，形成了五个调子。

除了亮面的亮调子，灰面的灰调和暗面的暗调之外，暗面由于环境的影响又出现了“反光”。

另外在灰面与暗面的交界的地方，它既不受光源的照射，又不受反光的影响，因此挤出了一条最暗的面，叫“明暗交界”，这就是我们常说的“五大调子”。

分组汇报、教师点评<课堂小结>【椭圆选框工具】【渐变工具】五种渐变方式“三面”、“五调”的知识<课堂练习>绘制一组彩球【作业】复习本课内容，完成课后练习--苹果的制作【课后分析】教学中应注意指导学生通过色彩表达自己的思想感情。

学生由浅入深、由表及里的思维过程，使学生对理论的理解层层深入，思维也渐渐深入，对学习的认识就会逐渐深化。

任务二 圆柱体效果【教学过程】<组织教学>询问学生的已获得相关知识的情况，稳定学生的情绪，引导学生迅速集中精力到本节课的学习上来。

<复习提问>：<引入任务>：学习基础的几何图形圆柱体效果的制作 展示任务图2-2-1<分析任务>: 知识要点：本例用到了【矩形选框工具】绘制圆柱体的形状，为实现立体的效果，使用【渐变工具】课题 圆柱体效果教学时间第 周 第 次课程类型 传授新知识与技能实践课 教学课时 2课时教学设备 计算机和多媒体课件教学方法 任务驱动，讲练结合教学目的 1. 知识目标：学习基础的几何图形圆柱体效果的制作 2. 能力目标：提高学生应用软件设计和艺术设计能力 教学重点 【矩形选框工具】、【渐变工具】的使用 教学难点变换选区对选区填充渐变，最后为圆柱体制作投影效果。

<任务实施>：分组练习、分组讨论教师指导、详细解析一、操作步骤1.新建文件。

设置背景色为白色。

2.在新图层绘制一个矩形选区。

单击【图层】面板中的【创建新图层】按钮（快捷键Shift＋Ctrl＋N），新建一个“图层1”。

选择工具箱中的【矩形选框工具】，在图像上绘制出一个矩形的选区。

3.设置填充渐变颜色。

选择工具箱中的【渐变工具】，在窗口顶部其对应的选项栏中单击【点按可编辑渐变】按钮，在弹出的【渐变编辑器】对话框中，编辑渐变效果。

从左至右的色标值分别为：色标1（R：230，G：228，B：228，位置0%），色标2（R：152，G：151，B：151，位置25%），色标3（R：255，G：255，B：255，位置72%），色标4（R：172，G：172，B：172，位置100%），4.填充选区得到圆柱体。

选择线性渐变模式，并在【渐变工具】属性栏将【反向】、【仿色】复选框选中，如图2-2-5，按下Shift键，自左向右拖拉鼠标，创建一个水平的渐变。

5.在新图层绘制圆柱的顶面。

利用快捷键Shift＋Ctrl＋N新建一个图层“图层2”，选择工具箱中的【椭圆选框工具】，在柱体的上方画一个椭圆选区。

利用【选择】/【变换选区】命令（快捷键Alt＋S＋T）将选区的大小和位置变换为右下图2-2-7所示，使椭圆选区的长轴与圆柱体上边重合。

6.修饰圆柱的底部。

按住Ctrl键的同时单击“图层2”的缩略图，将“图层2”载入选区，用方向键盘区的向下方向键移动选区到圆柱的底部，使选区的下半边与圆柱下边相切。

7.删除掉多余部分。

选择“图层1”，单击【选择】/【反选】命令（快捷键Ctrl＋Shift ＋I），选择其他区域，如图2-2-10。

选择工具箱中的【橡皮擦工具】，擦掉圆柱体下面的两个角，然后按Ctrl+D取消选择。

8.添加投影效果。

按制作球体投影的方法制作出圆柱体的投影效果，并保存文件。

二、知识解析使用【选框工具】选择允许您选择矩形、椭圆形和宽度为 1 个像素的行和列。

（1）选择选框工具：矩形选框：建立一个矩形选区（配合使用Shift 键可建正方形选区）。

椭圆选框：建立一个椭圆形选区（配合使用Shift 键可建立圆形选区）。

单行或单列选框：将边框定义为宽度为 1 个像素的行或列。

（2）在选项栏中指定一个选区选项。

（3）在选项栏中指定羽化设置。

为选框工具打开或关闭消除锯齿设置。

如上图2-2-12。

（4）对于矩形选框工具或椭圆选框工具，在选择栏中选择一种样式：正常：通过拖动确定选框比例。

固定长宽比：设置高宽比。

输入长宽比的值。

例如，若要绘制一个宽是高两倍的选框，请输入宽度2 和高度1。

固定大小：为选框的高度和宽度指定固定的值。

（提示：除像素(px) 之外，还可以在高度值和宽度值中使用其他单位，如英寸(in) 或厘米(cm)。

）（5）建立选区：A.使用矩形选框工具或椭圆选框工具，直接在要选择的区域上拖移。

B.按住Shift 键时拖动可将选框限制为方形或圆形。

C.要从选框的中心拖动它，请在开始拖动之后按住Alt 键。

D.对于单行或单列选框工具，在要选择的区域旁边单击，然后将选框拖动到确切的位置。

如果看不见选框，则增加图像视图的放大倍数。

分组汇报、教师点评<课堂小结>【矩形选框工具】【渐变工具】变换选区<课堂练习>红绿灯的制作【作业】复习本课内容，完成课后练习相关内容。

【课后分析】教学中应注意指导学生通过色彩表达自己的思想感情。

任务三 圆锥体效果【教学过程】<组织教学>询问学生的已获得相关知识的情况，稳定学生的情绪，引导学生迅速集中精力到本节课的学习上来。

<复习提问>：<引入任务>：学习基础的几何图形圆锥体效果的制作。

展示任务:图2-3-1<分析任务>: 知识要点本例用到了【矩形选框工具】绘制圆柱体的形状，并使用【渐变工具】对选区填充渐变，为实现立体的效果，用【自由变换工具】制作圆锥体，最后为圆锥体制作投影效果。

<任务实施>：分组练习、分组讨论 教师指导、详细解析 一、操作步骤课题 圆锥体效果教学时间第 周 第 次课程类型 传授新知识与技能实践课 教学课时 2课时教学设备 计算机和多媒体课件教学方法 任务驱动，讲练结合教学目的 1. 知识目标：学习基础的几何图形圆锥体效果的制作 2. 能力目标：提高学生应用软件设计和艺术设计能力 教学重点 【矩形选框工具】、【渐变工具】的使用 教学难点【自由变换工具】的使用1.新建文件。

按下Ctrl+N新建宽度、高度均为12cm，背景色为白色，分辨率200像素/英寸的文件。

2.创建参考线。

单击【视图】/【新建参考线】命令（快捷键Alt＋V＋E），打开【新建参考线】对话框（如图2-3-2），在位置处输入“6厘米”，取向为水平，单击【确定】按钮便可在文档中创建一条水平的参考线，按照同样的方法建立取向为垂直、位置“6厘米”的参考线。

3.制作渐变矩形。

新建“图层1”，选择工具箱中的【矩形选框工具】，先让鼠标指针与两条参考线交点重合，然后按住Alt键不放，以交点为对称中心创建矩形选区，选择【线性渐变工具】，创建一个水平的渐变。
