测量基础知识与常用仪表使用注意事项

合集下载

第七章 常用电工测量仪表

第七章  常用电工测量仪表

2.交流电流的测量
电流表应与负载串联在电路中。
(1) 测量高压电路的电流时,电流表 应串联在被测电路中的低电位端;
(2)若测量的电流值大于5A时,一般 需要配合电流互感器进行测量。

二、电压的测量
1.直流电压的测量
电压表应并联在线路中测量; (1)正确选择量程; (2)注意极性。
⑥万用表使用完毕后,要将转换开关置于 空档或交流电压的最高档,长时间不用,就要 取出表内电池,防止旧电池漏液而腐蚀损坏电 池座的触片。
三、数字式万用表
数字式万用表,也叫数字式多用表,简称DMM, 是一种新型的可以测量多种电量,具有多种量程的 便携式仪表,除具有指针表的测量功能外,还可以 测量交流电流、电感、电容、晶体管的hFE值、PN 结的正向压降等。 数字式万用表的测量结果是由数字显示值直接 读取的,其准确度、分辨率和测量的便捷性均优于 指针式万用表。 其学习、工作和 使用比指针表更 为简单。 (注:hFE值—三极管直流放大系数)
⑤MF47型和MF500型表体上2个插孔,分别标注为2500V和5A,当要对 大于500V甚至接近2500V电压进行测量时,可将红笔插入2500V插孔,黑笔 仍插在“-”插孔不变,读数时满刻度为2500V,当要对不大于5A电流进 行测量时,将红笔插入5A插孔,黑笔仍插在 “-”插孔不变,读数时满刻度为5A。
式中:R1、R2、r1、r2为定值,只有Rx是 变量,可见,电流比值I1/I2仅与Rx的大小有关。
摇表的工作原理(续)
由于两个绕组绕向相反,当电流I1和I2分别流过两个线圈时,在永久 磁场的作用分别产生两个相反的力矩M1(转动力矩)和M2(反作用力矩)。 当M1=M2时,仪表可动部分达到平衡,使指针停留在某一位置上,指示出被 测电阻的数值。

常用仪表和测量

常用仪表和测量

常用仪表和测量一、仪表基本知识测量电气量的仪表,统称为电工仪表。

电工仪表是保证变、配电所设备的安全、经济、合理运行的监测仪器。

通过仪表的指示,可以了解运行参数(如电压、电流、功率因素、频率及用电量等),同时,可以即时发现系统中的异常现象。

在电气设备发生故障的情况下,通过测量仪表、继电保护来了解事故发生的范围和事故性质。

二、电流、电压测量1.电流的测量测量电路中电流强度的仪表称为电流表,它必须串联在电路中。

仪表从工作原理中可以分为电动系仪表和电磁系仪表等(详见图1)。

电磁系和电动系仪表为交、直流两用,可以测量直流电流,也可以测量交流电流。

当用电流表测量大电流时,由于受到游丝式线圈中能通过大电流的限制,需采取扩大量限的措施,一般直流使用分流器,交流使用电流互感器,见下图4、5形状第一位代号(用1-9测量对象):形状第一位代号(用1-9表示,A-电流V-电压W-功率代号为0时,则不表示)var-无功功率cos-Φ功率因素组别代号(按仪表工作方法):Hz-频率S-整步C-磁电系D-电动系T-电磁系步为营改进号(派生号)L-整流系 B-振簧系 设计序号图1 IAL1 直流直通表(小电流)交流直通表(小电流) 图2图3IA器(大电流)2.电压的测量测量电路中电压的仪表,叫电压表,它必须并联在电路中。

见下图:+ +错误连接方法 正确连接方法三相电压转换测量回路测量直流电压时还必须注意极性,以免指针反打损坏仪表。

测量高压电压时,由于通过线圈的电流过大,会损坏电压表。

为了测量高压电压,通常采用附加电阻式或电压互感器后,再进行测量。

如下图:三、功率、功率因素的测量1.功率表分为有功功率表和无功功率表,同时还可分单相和三相。

单相接线方式三相接线方式2.功率因素表的测量功率因素表就是交流电路和视在功率的比例,功率因素也可分为单相和三相。

单相功率因素表三相功率因素表四、绝缘电阻的测量我们想要测量的绝缘的电阻,就必须要有工具,这个工具是兆欧表,又称为绝缘电阻摇表。

热工测量及仪表基本知识 重点

热工测量及仪表基本知识 重点

热工测量●热工测量:是指压力、温度等热力状态参数的测量,通常还包括一些与热力生产过程密切相关的参数测量,如测量流量、液位、振动、位移、转速和烟气成分等。

●测量方法:按测量结果获取方式:直接、间接测量法;按被测量与测量单位的比较方式:偏差、微差、零差测量法;按被测量过程中状态分:静态、动态测量法。

●热工仪表组成:感受件,传送件,显示件。

●仪表的质量指标:准确度、线性度、回差、重复性误差、分辨率、灵敏度、漂移。

●热力学温标所确定的温度数值称为热力学温度也称绝对温度,用符号T表示。

单位为开尔文,用K表示。

●测量方法分类:接触式测温方法:膨胀式液体和固体温度计、压力式温度计、热电偶温度计和热电阻温度计、热敏电阻温度计。

非接触式测温方法:光学高温计,光电高温计、辐射温度计和比色温度计。

温度测量部分接触式测温(1)热电偶温度计①标准化热电偶:工艺上比较成熟,能批量生产、性能稳定、应用广泛,具有统一分度表并已列入国际和国家标准文件中的热电偶。

②非标准化的热电偶:进一步扩展高温和低温的测量范围;但还没有统一的分度表,使用前需个别标定。

●热电偶温度计:由热电偶、电测仪表和连接导线组成。

标准化热电偶-200~1600℃;非标准化热电偶-270~2800℃。

①测温范围广,可以在1K至2800℃的范围内使用;②精度高;③性能稳定;④结构简单;⑤动态特性好;⑥由温度转换的电信号便于处理和远传。

·8种标准化热电偶:S型、R型、B型、K型、N型、E型、T型、J型·四类非标准化热电偶:贵金属、贵—廉金属混合式、难熔金属、非金属●热电偶测温原理:热电效应:两种不同成分的导体(或半导体)A和B的两端分别焊接或绞接在一起,形成一个闭合回路,如果两个接点的温度不同,则回路中将产生一个电动势,称之为热电势,这种效应称为热电效应。

●热电偶的基本定律:均质导体定律、中间导体定律、连接温度(中间温度)定律。

①均质导体定律:由一种均质导体所组成的闭和回路,不论导体的截面积如何及导体各处温度分布如何,都不能产生热电势。

技术测量的基础知识

技术测量的基础知识
极限配合与技术测量
1.1 测量的基本概念
Page 2
1. 测量的基本知识
• 测量是指以确定被测对象量值为目的的全部操作。
▪ 测量包:括测量对象、计量单位、测量方法和测量精度四个要素 ▪ 测量的目的是为了使零件具有互换性或达到规定的精度和配合要求 ▪ 检验是指只确定被测几何量是否在规定的极限范围内,从而判断被
测对象是否合格,而无须得出具体的量值。
• 技术测量的基本要求是:保证零件的精度,防止废品、次品
出厂。
• 机械技术测量的内容包括长度、角度、几何形状、表面相互
位置及表面粗糙度等参数的测量。
Page 3
2. 计量单位

式中, α——某一角的角度; φ——某一角的弧度; π——圆周率。
Page 4
3. 量值的传递(1)
它们的测量面紧密接触,两块量块就能紧密粘合在一起,不会 自行分开,这样便可组合成一个新的尺寸,研合方法见下图。
Page 8
4. 量块(3)
【例 3-1】要组成87.835mm的尺寸, 试选择组合的量块。 解 最后一位数字为0.005,因而可采 用83块一套或33块一套的量块。 若采用83块一套的量块,则有
• 长度量值传递见下图
Page 6
4. 量块(1)
• 量块的形状、精度、用途
▪ 量块是没有刻度的截面为矩形的平面平行端面量具,也称块规 ▪ 量块具有经过精密加工很平很光的两个平行平面,叫做测量面 ▪ 每个量块上均标记有标称尺寸值
Page 7
4. 量块(2)
• 量块的尺寸组合及使用方法
▪ 常用成套量块的级别、尺寸系列、间隔和块数见教材33页表1.4 ▪ 量块的测量面非常平整和光滑,用少许压力推合两块量块,使

电子测量与仪器基础知识

电子测量与仪器基础知识

一、填空题1、电子测量是以为依据,借助于,对电量和非电量进行测量的原理和方法。

2、使用指针式万用表进行电阻测量时,应选择好仪表的,尽可能使仪表的指针偏转到刻度线的附近。

3、信号发生器按信号波形分,有正弦信号发生器、、脉冲信号发生器、四类。

4、用万用表测量电压时,应将黑表笔插入“”插座内,红表笔插入“”插座内,将两只表笔与被测电压的两端。

5、用万用表测量电流时,应将万用表的两表笔在被测电路两端。

6、示波器的探极校准信号是 V、 Hz。

7、测量误差可分为、和。

8、万用表使用完毕后,转换开关应置于交流或上。

9、交流毫伏表的功能是用来测量以及电平测试等。

10、函数信号发生器能产生三角波、、、方波。

二、选择题1、使用指针式仪表进行电压电流测量时,就尽可能使仪表的指针处于满度值的()。

A、中间区域B、满度值C、满度值的2/3以上区域D、满度值的1/3以下区域2、要测量40V左右的直流电压,用()的电压表较合适。

A、量程为100V、5.0 级B、量程为50V、0.5级C、量程为150V、0.5 级D、量程为30V、0.5 级3、在利用万用表电阻挡测量电阻时,发现指针不动,则说明( )。

A、电阻值较小,倍率挡选大了B、电阻值较大,倍率挡选大了C、测量机构坏了D、电阻值很大,倍率挡选小了4、在测量过程中,按规定对仪器进行校准和计量可以减少( )。

A、仪器误差B、理论误差C、方法误差D、人为误差5、系统误差决定了测量的( ),随机误差决定了测量的( )。

A、精密度B、正确度C、准确度D、稳定度6、使用指针式仪表进行电阻测量时,尽可能使仪表的指针处于满度值的()。

A、中间区域B、满度值C、满度值的2/3以上区域D、满度值的1/3以下区域7、当被测电压1000V<U<2500V时,万用表的红表笔插入()A、标有“2500V”的B、标有“10A”的C、万用表的负极D、万用表的正极8、( )与绝对误差大小相等,但符号相反。

用仪表测量的安全工作规程范文

用仪表测量的安全工作规程范文

用仪表测量的安全工作规程范文仪表测量安全工作规程一、引言仪表测量是工程领域中常用的一种检测手段,通过仪器设备对工程参数进行测量,以确保工程质量和安全运行。

为了保障仪表测量过程中的人身安全和资产安全,制定本安全工作规程,准确规定仪表测量的安全操作步骤和注意事项,有效预防和控制仪表测量过程中可能出现的安全风险,保障测量工作的顺利进行。

二、仪表测量安全操作规范1. 准备工作1.1 仪器设备检查在进行仪表测量前,任何参与测量工作的仪器设备都必须经过检查,确保设备完好无损并进行必要的维护。

特别要注意电器设备的绝缘和接地情况,以及仪表的准确性和可靠性。

1.2 工作区域准备在进行仪表测量时,必须保持工作区域整洁有序,减少杂物和障碍物的存在,确保测量过程中的安全通行。

禁止在工作区域内存放易燃、易爆等危险物品,严禁吸烟和使用明火。

2. 个人防护措施2.1 穿戴适当的防护装备在进行仪表测量时,必须穿戴适当的防护装备,包括安全帽、防护眼镜、防护鞋等。

对于特殊情况下的测量,还需要穿戴相应的防护服装。

同时,应保持衣物整洁,避免衣物被仪表设备所卷入。

2.2 使用个人防护器具在使用某些特殊仪表进行测量时,需要佩戴个人防护器具,如呼吸器、耳塞等。

在测量过程中,应正确使用个人防护器具,并随时关注其性能和状况。

3. 测量操作规范3.1 严格按照操作手册操作在仪表测量过程中,必须严格按照操作手册的要求进行操作,包括仪表的开关操作、测量范围的设定、测量参数的读取等。

不得擅自更改或忽略任何操作步骤,以确保测量的准确性和可靠性。

3.2 禁止对仪表设备进行改动在测量过程中,禁止对仪表设备进行任何形式的改动或修理,特别是电气仪表的线路接线等操作,以免引起电气火灾或触电等安全事故。

3.3 注意测量环境条件在进行仪表测量时,必须注意测量环境的温度、湿度、气压等条件对测量结果的影响。

有需要时,应采取必要的校正和修正措施,保证测量的准确性。

4. 应急处理4.1 熟悉应急处理程序在仪表测量工作中,必须熟悉应急处理程序,了解各类应急情况下的处理方法和步骤。

万用表基础知识

万用表基础知识

万用表的基础知识及正确使用方法作者:阅读:158 时间:2010-5-12 9:15:00文章导读:万用表又叫多用表、三用表、复用表,是一种多功能、多量程的测量仪表,一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等,有的还可以测交流电流、电容量、电感量及半导体的一些参数(如β)。

万用表又叫多用表、三用表、复用表,是一种多功能、多量程的测量仪表,一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等,有的还可以测交流电流、电容量、电感量及半导体的一些参数(如β)。

1.万用表的结构(500型)万用表由表头、测量电路及转换开关等三个主要部分组成。

(1)表头它是一只高灵敏度的磁电式直流电流表,万用表的主要性能指标基本上取决于表头的性能。

表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值,这个值越小,表头的灵敏度愈高。

测电压时的内阻越大,其性能就越好。

表头上有四条刻度线,它们的功能如下:第一条(从上到下)标有R或Ω,指示的是电阻值,转换开关在欧姆挡时,即读此条刻度线。

第二条标有∽和V A,指示的是交、直流电压和直流电流值,当转换开关在交、直流电压或直流电流挡,量程在除交流10V以外的其它位置时,即读此条刻度线。

第三条标有10V,指示的是10V的交流电压值,当转换开关在交、直流电压挡,量程在交流10V时,即读此条刻度线。

第四条标有dB,指示的是音频电平。

(2)测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路,它由电阻、半导体元件及电池组成它能将各种不同的被测量(如电流、电压、电阻等)、不同的量程,经过一系列的处理(如整流、分流、分压等)统一变成一定量限的微小直流电流送入表头进行测量。

(3)转换开关其作用是用来选择各种不同的测量线路,以满足不同种类和不同量程的测量要求。

转换开关一般有两个,分别标有不同的档位和量程。

2.符号含义(1)∽表示交直流(2)V-2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡,其灵敏度为4000Ω/V(3)A-V-Ω表示可测量电流、电压及电阻(4)45-65-1000Hz 表示使用频率范围为1000 Hz以下,标准工频范围为45-65Hz(5)2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似(寻修网/注:其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置)))3.万用表的使用(1)熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。

电工常用的仪表使用方法及注意事项

电工常用的仪表使用方法及注意事项

本文介绍几种电工常用的仪表使用方法与须知,主要有万用表、欧姆表、电压表、电流表、电阻测量仪等的简单介绍。

一、万用表的使用方法万用表能测量直流电流、直流电压、交流电压和电阻等,有的还可以测量功率、电感和电容等,是电工最常用的仪表之一。

1、万用表的基本结构与外形万用表主要由指示部分、测量电路和转换装置三部分组成。

指示部分通常为磁电式微安表,俗称表头;测量部分是把被测的电量转换为适合表头要求的微小直流电流,通常包括分流电路、分压电路和整流电路;不同种类电量的测量与量程的选择是通过转换装置来实现的。

500型万用表↓2、万用表的使用方法(1)端钮(或插孔)选择要正确红色表笔连接线要接到红色端钮上(或标有“+”号插孔),黑色表笔的连接线应接到黑色端钮上(或接到标有“—”号插孔),有的万用表备有交直流2500 伏的测量端钮,使用时黑色测试棒仍接黑色端钮(或“—”的插孔),而红色测试棒接到2500伏的端钮上(或插孔)。

(2)转换开关位置的选择要正确根据测量对象将转换开关转到需要的位置上。

如测量电流应将转换开关转到相应的电流档,测量电压转到相应的电压档。

有的万用表面板上有两个转换开关,一个选择测量种类,另一个选择测量量程。

使用时应先选择测量种类,然后选择测量量程。

(3)量程选择要适宜根据被测量的大致围,将转换开关转至该种类的适当量程上。

测量电压或电流时,最好使指针在量程的二分之一到三分之二的围,读数较为准确。

(4)正确进行读数在万用表的标度盘上有很多标度尺,它们分别适用于不同的被测对象。

因此测量时,在对应的标度尺上读数的同时,也应注意标度尺读数和量程档的配合,以避免差错。

(5)欧姆档的正确使用①选择适宜的倍率档:测量电阻时,倍率档的选择应以使指针停留在刻度线较稀的部分为宜,指针越接近标度尺的中间,读数越准确,越向左,刻度线越挤,读数的准确度越差。

②调零:测量电阻之前,应将两根测试棒碰在一起,同时转动“调零旋钮”,使指针刚好指在欧姆标度尺的零位上,这一步骤称为欧姆档调零。

测量注意事项范文

测量注意事项范文

测量注意事项范文测量是一项常见的科学实验和技术工作,无论是在实验室、医疗机构还是在工程领域,都需要进行各种各样的测量操作。

然而,测量的准确性和可靠性往往取决于操作人员是否遵守一定的注意事项。

以下是进行测量时需要注意的几个重要问题:1.技术要求:在进行测量之前,要确定所测量的对象、参数和要求。

了解测量对象的特性、位置和形状等信息是必须的,以确保采取正确和有效的测量方法。

2.选择合适的仪器和设备:根据测量的要求和对象,选择适当的测量仪器和设备。

例如,在长度测量时,应该使用准确的尺子或测量工具,而在温度测量时,则需要使用合适的温度计。

3.校准:在开始实际测量之前,必须对所使用的测量仪器进行校准,以确保测量结果的准确性。

校准可通过与已知标准进行比较来完成,或者通过定期校准来确保测量仪器的准确性。

4.测量环境:测量环境是测量中容易被忽视的一个关键因素。

尽量选择干燥、温度稳定、光线适当的环境进行测量。

有时候,将对象放置在稳定的支架上可以帮助减少测量误差。

5.避免干扰:在进行测量时,应尽量避免任何可能导致误差的干扰因素。

例如,避免触摸测量对象、避免强光直射测量仪器、避开电磁干扰源等。

确保测量仪器与其他设备的电磁兼容性也非常重要。

6.重复测量:为了提高测量结果的可靠性,应进行重复测量。

重复测量可以帮助识别和排除任何可能存在的误差或异常情况,并提供更加准确和可靠的结果。

7.数据处理:在测量完成后,需要对测量结果进行适当的数据处理和分析。

这可以包括计算平均值、标准差、相对误差等统计指标,以评估测量的准确性和可靠性。

8.结果记录:测量完成后,应及时记录和保存测量数据和结果。

这样可以提供后续数据分析和比较的依据,同时也有助于追溯测量操作和结果。

总之,准确和可靠的测量结果对于科学研究、工程设计和制造过程等都非常重要。

遵守上述的测量注意事项可以帮助保证测量的准确性和可靠性,从而有效地支持各种科学实验和技术工作。

实验一常用电工仪表的使用及

实验一常用电工仪表的使用及
实验一:常用电工仪表的 使用及注意事项
• 实验介绍 • 电工仪表基础知识 • 常用电工仪表的使用方法 • 电工仪表的注意事项 • 实验总结与思考
01
实验介绍
实验目的
掌握常用电工仪表的 使用方法。
学会正确读取电工仪 表的测量结果。
了解电工仪表的注意 事项和安全操作规程。
实验设备
万用表
示波器 接地电阻测试仪
在实验中,我们了解了安全操作规范,但实际操作中仍需注意安全问题。思考如何保证电 工仪表使用的安全性,防止意外事故的发生。
THANKS
感谢观看
理解更加深入。
实验不足与改进
操作不够熟练
安全意识需加强
在实验过程中,我发现自己对电工仪 表的操作还不够熟练,需要多加练习 以提高操作速度和准确性。
虽然实验中了解了安全操作规范,但 在实际操作中仍需加强安全意识,确 保操作安全。
理论知识掌握不扎实
在实验过程中,我发现自己对电工仪 表的理论知识掌握不够扎实,需要加 强理论学习,深入理解相关原理。
钳形电流表 兆欧表
02
电工仪表基础知识
电工仪表分类
直读式仪表
比较式仪表
记录式仪表
数字式仪表
如电流表、电压表等, 可以直接读取测量结果。
如万用表,通过比较已 知量与未知量来得出测
量结果。
如示波器,能够记录并 显示电信号的变化过程。
如数字万用表,能够将 测量结果以数字形式显
示。
电工仪表的工作原理
磁电式仪表
钳形电流表的使用方法
总结词
钳形电流表是一种用于测量交流 电流的仪表,其特点是不需要断 开电路即可测量。
详细描述
使用钳形电流表时,应先选择合 适的量程,然后将钳口夹住待测 导线,再调整档位开关至合适位 置,最后读取数值并记录。

常用电工仪表的使用

常用电工仪表的使用

(应在什么位置?)
注:不能带电测量电阻
测电阻时如何调零:
测量电阻时,如将两支表棒短接,调 “零欧姆”旋钮至最大,指针仍然达不 到0点,这种现象通常是由于表内电池电 压不足造成的,应换上新电池方能准确 测量
二、钳形电流表
钳形电流表分高、低压两种,用于在 不拆断线路的情况下直接测量线路中的电 流。其使用方法如下: (1) 使用钳形表时应注意钳形电流表的电 压等级,严禁用低压钳形表测量高电压回 路的电流。测量时应由两人操作,戴绝缘 手套,站在绝缘垫上,不得触及其它设备, 以防止短路或接地。 (2) 观测表计时,要特别注意保持头部与 带电部分的安全距离,人体任何部分与带 电体的距离不得小于钳形表的整个长度。
比较仪表
与 标 准 器 比 较 , QJ—23电桥 读 取 二 者 的 比 QJ---47 万 用 电 值 桥 模拟量转换成 数字量直接显 示 PZ8数字电压表 Im2215 数 字 万 用表
数字仪表
按准确度等级、使用环境、防护性能、 工作原理等又可分为以下几种:
• • • • 按准确度等级:0.1、0.2、0.5、1.0、1.5、2.5、 5.0七级 按使用环境:A、A1、B、B1、C五组 按外壳的防护性能:普通、防尘、防溅、防 水、气密、隔爆等 按防外界磁、电场的影响性能:Ⅰ、Ⅱ、Ⅲ、 Ⅳ四等 按使用方式:安装式、携带式 按工作原理分:磁电系、电磁系、电动系、 感应系、静电系、振簧系等
四、感应系仪表工作原理
仪表在电源电压的作用下,其电压线圈中的电 流产生磁通,穿过铝盘并且在在铝盘中感应涡流1, 电流线圈由于负载电流的作用,在铁芯中建立交 变磁通,两次穿过铝盘,且在铝盘的两处感应出 涡流2,在这样的相互作用下,铝盘产生了旋转力 矩,总的转动力矩的平均值与电路的有功功率成 正比,铝盘转动时切割永久磁铁的磁力线产生涡 流,这个涡流与磁场作用产生制动力矩,使得铝 盘匀速旋转。

常用仪器仪表的使用

常用仪器仪表的使用

任务4 常用仪器仪表的使用
相关知识
一、万用表
(1)表头 万用表的表头通常采用灵敏度高、准确度好的磁电系测量机构,它是万用表的核心部件,其作用是
指示被测电量的大小。万用表性能的好坏很大程度上取决于表头的性能。灵敏度和内阻是表头的两项重 要的技术指标。 (2) 转换开关
转换开关的作用是根据被测电量的不同通过转换挡位来选择电量及其量程。它是由多个固定触点和 活动触点构成的多刀多掷开关,各刀之间是联动的。转换开关旋钮周围有各种符号,它们的作用和含义 分别是:
用万用表测量电路
任务4 常用仪器仪表的使用
相关知识
一、万用表
用MF一47型万用表测量电阻时,直接将转换开关置于电阻挡(Ω挡)的适当量程即可。 在测量电阻之前,要进行Ω调零。即将两表笔短接后,看表的指针是否指在表盘右侧的 0Ω处。若表针偏离0Ω处,则应调节Ω调零旋钮,使表针准确地指在0Ω处。若表针调不到0Ω 处,则应检查表内电池是否电量不足。 在万用表置于电阻挡时,其红表笔内接电池负极,黑表笔内接电池正极。R×lΩ~R×lkΩ 挡表内电池为1.5V;R×10kΩ挡表内电池为9V或15V(MF一47型万用表为15V)。在测量晶体 管和电解电容器时,应注意表笔的极性。 注意:不要带电测量电路中的元件,否则不但得不到正确测量结果,甚至还会损坏万用 表。在测量从电路上拆下的电容器时,一定要将电容器短路放电后再测量
各种符号加以说明。 万用表刻度盘上的刻度和符号有如下的特点: 1)刻度线分均匀和非均匀两种。其中电流和电压的刻度线是均匀的,欧姆刻度线是非均匀的。 2)不同电量用符号和文字加以区别。如直流量用“一”或“DC”表示,交流量用“~”或“AC”表示,欧
姆刻度线用“Ω”表示等。 3)为了便于读数,部分刻度线上有多组数字。 4)多数刻度线上没有单位,以便在选择不同量程时使用。

常用电工仪表的正确使用

常用电工仪表的正确使用

提示:
1) 如果使用前不知道被测电流范围,将功能开关置于最大量
程并逐渐下降; 2) 表示最大输入电流为200mA,过量的电流将烧坏保险丝,
应再更换,20A量程无保险丝保护,测量时不能超过15秒。
2、交流电流的测量 测量方法与1相同,不过档位应该打到交流档位,电流测量完
毕后应将红笔插回“VΩ”孔,若忘记这一步而直接测电压,表或电
源会报废!
测量电阻: 无须调零.将红,黑表笔分别**" V Ω"与"COM"插孔, 旋动量程选择开关至合适位置(200,2K,200K,2M,20M), 将两笔表跨接在被测电阻两端(不得带电测量!),显示屏 所显示数值即为被测电阻的数值.当使用200MΩ量程进 行测量时,先将两表笔短路,若该数不为零,仍属正常,此读 数是一个固定的偏移值,实际数值应为显示数值减去该
即用小导线将三个管脚引出。这样方便了很多哦。
电容测试:
连接待测电容之前,注意每次转换量程时,复零需要时间,有
漂移读数存在不会影响测试精度。 1、将功能开入电容测试座中。
提示: 1) 仪器本身已对电容档设置了保护,故在电容测试过程中不用
考虑极性及电容充放电等情况;
提示:
1) 如果不知被测电压范围.将功能开关置于最大量程并逐渐下降;
2) 如果显示器只显示“1”,表示过量程,功能开关应置于更高量程; 3) “ ”表示不要测量高于1000V的电压,显示更高的电压值是可能的,
但有损坏内部线路的危险;
4) 当测量高电压时,要格外注意避免触电。 2、交流电压测量(交流电压测量的是有效值,即rms)
1) 将黑表笔插入COM插孔,红表笔插入V/Ω插孔;
2) 将功能开关置于交流电压档V~量程范围,并将测试笔连接到待测电 源或负载上,测量交流电压时,没有极性显示。

第1章测量仪表基本知识

第1章测量仪表基本知识

2、检测仪表的恒定度——变差
在外界条件不变的情
况下,使用同一仪表对
被测变量在全量程范围 仪

内进行正反行程(即逐 输

下行程
渐由小到大和由大到小)
测量时,对应于同一被
m a x
测值的仪表输出可能不
上行程
相等,二者之差的绝对
被测变量
值即为变差。
变差的大小,根据在同一被测值下正反特性 间仪表输出的最大绝对误差和测量仪表量程之 比的百分数来表示 :
虽然后者的最大绝对误差较小,但这并不说明后 者较前者精度高。
在自动化仪表中,通常是以最大相对百分误差来 衡量仪表的精确度,定义仪表的精度等级。
由于仪表的绝对误差在测量范围内的各点上 是不相同的,因此在工业上通常将绝对误差中的 最大值,即把最大绝对误差折合成测量范围的百 分数表示,称为最大相对百分误差:
f
m ax
100 %
测 量 范 围 上 限 - 测 量 范 围 下 限
5、重复性 重复性表示检测仪表在被测参数按同一方向作全
量程连续多次变动时所得的标定特性曲线不一致的 程度。若标定的特性曲线一致, 重复性就好,重复 性误差就小。
6、动态误差
相对百分误差、非线性误差、变差都是静态误差。 动态误差是指检测系统受外扰动作用后,被测变量 处于变动状态下仪表示值与参数实际值之间的差异。
虚拟仪器技术发展非常迅速,所有测量测试仪 器的主要功能可由①数据采集②数据测试和分析 ③结果输出显示等三大部分组成,其中数据分析 和结果输出是由基于计算机的软件系统来完成, 因此只要另外提供一定的数据采集硬件,就可构 成基于计算机组成的测量测试仪器。基于计算机 的数字化测量测试仪器就称之为虚拟仪器。
0.005 , 0.02 , 0.05 , 0.1 , 0.2 , 0.4 , 0.5 , 1.0,1.5,2.5,4.0等。

常用电工仪表的使用实验报告

常用电工仪表的使用实验报告

常用电工仪表的使用实验报告1. 介绍在电工领域,使用各种电工仪表是非常常见的。

这些仪表用于测量电流、电压、电阻等电气参数,帮助工程师完成各种电工工作。

本实验报告旨在介绍常用电工仪表的使用方法以及实际应用。

2. 安全注意事项在使用电工仪表之前,务必要注意以下安全事项:2.1 使用绝缘手套在接触高电压设备或进行高电压测量时,应佩戴绝缘手套以保护自己的安全。

2.2 禁止在带电条件下进行接线或调整在进行电路接线或参数调整时,务必确保电路处于断电状态,以免引发危险。

2.3 避免过载在使用电流表或电压表时,要确保选择适当的量程,以避免过载损坏仪表,或对自身造成伤害。

3. 常用电工仪表下面介绍几种常用的电工仪表及其使用方法。

3.1 电流表电流表主要用于测量电路中的电流大小,其使用方法如下所示: 1. 将电流表接入电路中,与电流流过的位置串联连接。

2. 根据待测电流的范围,选取合适的量程档位。

3. 打开电流表的选择开关,并等待读数稳定。

4. 记录所测得的电流数值,并注意单位。

3.2 电压表电压表用于测量电路中的电压大小,其使用方法如下所示: 1. 将电压表接入电路中,与待测电压相平行连接。

2. 根据待测电压的范围,选取合适的量程档位。

3. 打开电压表的选择开关,并等待读数稳定。

4. 记录所测得的电压数值,并注意单位。

3.3 电阻表电阻表用于测量电路中的电阻数值,其使用方法如下所示: 1. 将电阻表接入电路中,与待测电阻相取代连接。

2. 根据待测电阻的范围,选取合适的量程档位。

3. 打开电阻表的选择开关,并等待读数稳定。

4. 记录所测得的电阻数值,并注意单位。

4. 实验过程以下是在实验室中使用常用电工仪表进行实验的具体过程:4.1 实验准备1.准备所需的电工仪表:电流表、电压表和电阻表。

2.验证仪表的工作状态,确保其能够正常使用。

3.确定待测电路的参数范围,选择合适的量程档位。

4.2 实验步骤1.将电流表按照3.1小节中的使用方法连接到待测电路中。

常用电工测量仪表及使用

常用电工测量仪表及使用

一、常用电工测量仪表概述电工测量的对象主要是指电流、电压、电功率、电能、相位、频率、功率因数、电阻等。

测量各种电量的仪器仪表统称为电工测量仪表。

电工测量仪表的种类有很多,其中最常用的是测量基本电量的仪表。

本节着重介绍常用电工测量仪表的基本知识及测量方法。

1、常用电工测量仪表的分类常用电工测量仪表的种类很多,且根据不同的概念可以有不同的分类方式,如按测量对象、工作原理、仪表的准确度、防护性能、使用方式等都可以对常用的电工测量仪表进行分类。

见表1-5。

表1-5 常用电工仪表的类别、符号、测量单位及可测物理量2、常用电工测量仪表的准确度准确度是指仪表在正常工作条件下的最大误差占仪表盘上满刻度的百分数。

在表1-5的7个误差等级中,数字越小表示准确度越高,即基本误差越小,但价格也越高。

0.1级到0.5级仪表准确度较高,多用于实验室作校验仪表;1.5级以上的仪表准确度较低,多用于工程上的检测及计量。

测量时仪表的指示值与被测量的实际值之间的差异,就是仪表的测量误差。

测量误差是由仪表的基本误差和附加误差引起的。

基本误差是指仪表在正常工作条件下(在规定温度、规定的放置方式、没有外电场和外磁场干扰等),由于仪表制造工艺限制,造成仪表本身内部结构特性和质量等方面的缺陷所引起的误差。

如摩擦误差、标尺刻度不准确、轴承与轴尖间隙造成的倾斜误差等,都属于基本误差范围;附加误差是指仪表离开规定的工作条件(如环境温度的改变、外电场或外磁场的影响,被测正弦交流电波形失真等)而引起的误差。

例如1.0级电流表的基本误差是满刻度的 1.0%,在仪表规定的正常工作条件下若测得电流为100mA时,则实际电流在99101mA之间。

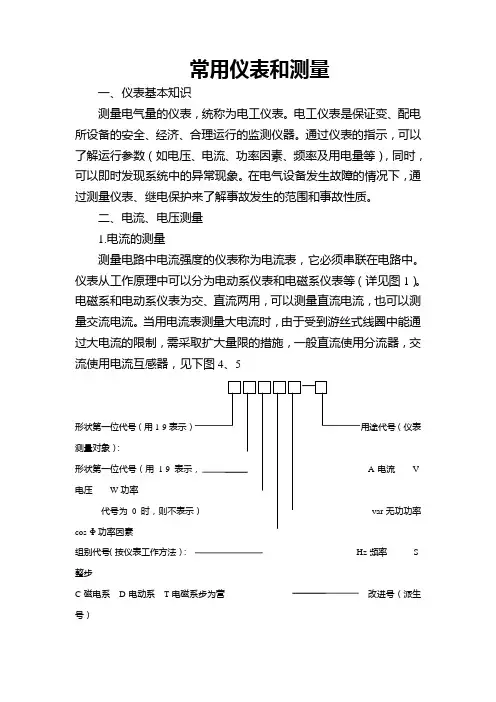

3、常用电工测量仪表的型号电工仪表的产品型号可以反映出仪表的用途、工作原理。

电工仪表的产品型号,是按主管部门规定的电工仪表型号编制法,经生产单位申请,并由主管部门等级颁发的。

对安装式和可携式指示仪表的型号,规定有不同的编号规则。

常用电工仪表及测量

常用电工仪表及测量
功率表的工作原理
多数功率表是根据电动式仪表的工作原理来测量电路功率的。
功率表的选择
在选择功率表时, 首先要考虑的是功率表的量程, 必须使其电流量程能允许通过负载电流, 电压量程能承受负载电压。
功率表的使用
1
功率表的正确接线。
2
电动式功率表指针的偏转方向是由通过电流线圈的电流方向决定的, 如果改变其中一个线圈中电流的方向, 指针就将反转。
02
按测量对象的种类分类, 主要有电流表(又分安培表、 毫安表、 微安表)、 电压表(又分为伏特表、 毫伏表等)、 功率表、 频率表、 欧姆表、 电度表等。
03
按被测电流种类分类, 有直流仪表、 交流仪表、 交直流两用仪表。
01
按使用方式分类, 有安装式仪表和可携式仪表。
02
按仪表的准确度分类, 指示仪表的准确度可分为 0.1、 0.2、 0.5、 1.0、 1.5、 2.5、 5.0七个等级。 仪表的级别即仪表准确度的等级。
3
2
1
图 2.4 电流表扩大量程电路
电流表
01
电流表的工作原理。
02
电流表有磁电式、 电磁式、 电动式等类型, 它们被串接在被测电路中使用。仪表线圈通过被测电路的电流使仪表指针发生偏转, 用指针偏转的角度来反映被测电流的大小。
03
并联电阻起分流作用, 称为分流电阻或分流器, 如图 2.4所示。
图 2.3 电动式仪表的结构
电动式仪表的优点: 适用于交直流测量, 灵敏度和准确度比用于交流的其他仪表高, 可用来测量非正弦量的有效值。
01
电动式仪表的缺点: 标度不均匀, 过载能力差, 读数受外磁场影响大。
02
2.2.2 测量仪表的选用

常用电工仪表及测量

常用电工仪表及测量
第2章 常用电工仪表及测量
电工仪表的应用
电工仪表的应用
电压表
电流表
功率表
频率表
功率因数表
万用表
兆欧表
整步表
2.1 电工测量仪表的基础知识
•电工仪表是实现电工测量过程所需技术 工具的总称。 工具的总称。 •电工仪表的测量对象:主要是电学量与磁学量。电学量又分为电 电工仪表的测量对象:主要是电学量与磁学量。 量与电参量。 量与电参量。 •测量的电量:有电流、电压、功率、电能、频率等; 测量的电量:有电流、电压、功率、电能、频率等; •测量的电参量:有电阻、电容、电感等。 测量的电参量:有电阻、电容、电感等。 •测量的磁学量:有磁感应强度、磁导率等。 测量的磁学量:有磁感应强度、磁导率等。
1.0 级电表 1.5 级电表 绝缘强度试验电压 仪表水平放置 仪表垂直放置 仪表倾斜 60°放置 正端钮 负端钮 公共端钮 接地端钮
2kV
→ ↑ ∠ 60° + - ±或 ┴或┴
端钮
2.1.3 电工仪表的误差和准确度
准确度: 准确度:是指测量结果(简称示值)与被测量真实值(简称真值 )间相接近的程度,是测量结果准确程度的量度。 误差: 误差:是指示值与真值的偏离程度。准确度与误差本身的含义是 相反的,但两者又是紧密联系的,测量结果的准确度高,其误 差就小,因此,在实际测量中往往采用误差的大小来表示准确 度的高低。 由于制造工艺的限制及测量时外界环境因素和操作人员的 因素,误差是不可避免的。根据引起误差的原因不同,仪表误 差可分为基本误差和附加误差。 基本误差: 基本误差:是在规定的温度、湿度、频率、波形、放置方式以及 无外界电磁场干扰等正常工作条件下,由于仪表本身的缺点所 产生的误差。 附加误差: 附加误差:是由于外界因素的影响和仪表放置不符合规定等原因 所产生的误差。附加误差有些可以消除或限制在一定范围内, 而基本误差却不可避免。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

常用仪器仪表
第一节 测量的基本知识
一、测量仪表的分类
测量仪表的分类如下:
●根据被测量的名称(或单位)分类:有电流表、电压表、功率表、兆欧表等;
●按作用原理分类:主要有磁电式、电磁式、电动式、感应式等;
磁电式—C、 整流式—L、 热偶式—E、电磁式—T、
电动式、铁磁电动式—D、感应式—G、静电式—Q
●根据仪表的测量方式分类:有直读式仪表和比较式仪表;
●根据仪表所测的电流种类分类:有直流仪表、交流仪表、交直流两用仪表;
●按仪表的准确度等级分类;
●根据对磁场防御能力和使用条件分类等等。

二、测量方法
测量方法是制获得测量结果的手段或途径,对使用什么仪器,没有限制。

测量方法可分为:
1.直接测量:未知量的测量结果直接由实验数据获得;
2.间接测量:未知量的结果由直接测量的量代入公式计算而得到;
3.组合测量:未知量与测量量的关系更为复杂,需通过较为复杂的运算、推导而得到其结果。

采用什么样的测量方法,要根据测量条件,被测量的特性以及对准确度的要求等进行选择,目的是得到合乎要求的、科学可靠的实验结果。

三、电工测量的内容
(1)“电磁能”量的测量,如电流、电压、电功率、电场强度,电磁干扰、噪声等的测量;
(2)电信号的特性的测量,如波形、保真度(失真度)、频率(周期)、相位、脉冲参数、调制度、信号频谱、信/噪比以及逻辑状态等的测量;
(3)元件及电路参数的测量,例如电阻、电感、电容、电子器件(电子管、晶体管、场效应管及集成电路等)的测量、电路(含电子设备及仪器等)的频率响应、通带宽度、品质因数、相位移、延时、衰减、增益的测量以及特性曲线(如频率特性曲线、器件的伏安特性曲线)的测量;
(4)数字元件和微机系统的数据流的测量,如数字元件和微机系统的故障诊断和数据流的测量。

第二节 仪表使用及注意事项
1、模拟万用表
万用表是比较精密的仪器,如果使用不当,不仅造成测量不准确且极易损坏。

但是,只要我们掌握万用表的使用方法和注意事项,谨慎从事,那么万用表就能经久耐用。

使用万用表时应注意如下事项:
①测量电流与电压不能旋错档位。

如果误将电阻档或电流档去测电压,就极易烧坏电表。

万用表不用时,最好将档位旋至交流电压最高档,避免因使用不当而损坏。

②测量直流电压和直流电流时,注意“+”“-”极性,不要接错。

如发现指针开反转,既应立即调换表棒,以免损坏指针及表头。

③如果不知道被测电压或电流的大小,应先用最高档,而后再选用合适的档位来测试,以免表针偏转过度而损坏表头。

所选用的档位愈靠近被测值,测量的数值就愈准确。

④测量电阻时,不要用手触及元件的裸体的两端(或两支表棒的金
属部分),以免人体电阻与被测电阻并联,使测量结果不准确。

⑤测量电阻时,如将两支表棒短接,调“零欧姆”旋钮至最大,指针仍然达不到0点,这种现象通常是由于表内电池电压不足造成的,应换上新电池方能准确测量。

⑥万用表不用时,不要旋在电阻档,因为内有电池,如不小心易使两根表棒相碰短路,不仅耗费电池,严重时甚至会损坏表头。

2、数字万用表
在测量时,为了使测量精度达到最大,电表测量档最好用比被测电压大但量档最小的档,否则,会使测量精度降低;若电表的测量档比被测电压低,会使电表过荷从而可能损坏电表。

若不知道被测电压的大概值,最好开始时,用最大档测量。

3、兆欧表
正确使用兆欧表
在兆欧表上有三个接线端钮,分别标为接地 E 、电路 L 和屏蔽 G 。

一般测量仅用 E,L 两端,E 通常接地或接设备外壳,L 接被测线路,电机、电器的导线或电机绕组。

测量电缆芯线对外皮的绝缘电阻时,为消除芯线绝缘层表面漏电引起的误差,还应在绝缘上包以锡箔,并使之与 G 端连接,如图 1-11-7 所示。

这样就使得流经绝缘表面的电流不再经过流比计的测量线圈,而是直接流经 G 端构成回路,所以,测得的绝缘电阻只是电缆绝缘的体积电阻。

图 1-11-7电缆绝缘电阻测量接线图
使用注意事项:
测量前应正确选用表计的规范,使表计的额定电压与被测电气设备的额定电压相适应,额定电压500V及以下的电气设备一般选用500~1000V的兆欧表,500V以上的电气设备选用2500V兆欧表,高压设备选用2500~5000V兆欧表。

(2) 使用兆欧表时,首先鉴别兆欧表的好坏,在未接被试品时,先驱动净欧表,其指针可以上升到"∞"处,然后再将两个接线端钮短路,慢慢摇动兆欧表,指针应指到"0"处,符合上述情况说是兆欧表是好的,否则不能使用。

(3) 使用时必须水平放置,且远离外磁场。

(4) 接线柱与被试品之间的两根导线不能绞线,应分开单独连接,以防止绞线绝缘不良而影响读数。

(5) 测量时转动手柄应由慢渐快并保持150r/min转速,待调速器发生滑动后,即为稳定的读数,一般应取1min后的稳定值,如发现指针指零时不允许连续摇动,以防线圈损坏。

(6) 在雷电和邻近有带高压导体的设备时,禁止使用仪表进行测量,吸有在设备不带电,而又不可能受到其他感应电而带电时,才能进行。

(7) 在进行测量前后对被试品一定要进行充分放电,以保障设备及人身安全。

(8) 测量电容性电气设备的绝缘电阻时,应在取得稳定值读数后,先取下测量线,再停止转动手柄。

测完后立即对被测设备接地放电。

(9) 避免剧烈长期震动,使表头轴尖、宝石受损而影响刻度指示。

(10) 仪表在不使用时应放在固定的地方,环境温度不宜太热和太冷,切勿放在潮湿、污秽的地面上。

并避免置于含腐蚀作用的空气附近。

4、手摇接地电阻测试仪
使用方法
(1)测量接地电阻前的准备工作及正确接线
① 地阻仪有三个接线端子和四个接线端子两种,它的附件包括两支接地探测针、三条导线(其中5m长的用于接地板,20m长的用于电位探测针,40m长的用于电流探测针),如图所示。

② 测量前做机械调零和短路试验,将接线端子全部短路,慢摇摇把,调整测量标度盘,使指针返回零位,这时指针盘零线、表盘零线大体重合,则说明仪表是好的。

按图接好测量线。

(2)摇测方法
①选择合适的倍率。

②以每分钟120转的速度均匀地摇动仪表的摇把,旋转刻度盘,使指针指向表盘零位.③读数,接地电阻值为刻度盘读数乘以倍率。

使用地阻仪的注意事项
(1)二人操作;
(2)被测量电阻与辅助接地极三点所成直线不得与金属管道或邻近的架空线路平行;
(3)在测量时被测接地极应与设备断开;
(4)地阻仪不允许做开路试验。

5、数字式钳形地阻表
(1)注意是否单点接地,被测地线是否已与设备连接,有无可靠的接地回路。

开路接地桩,不能测量;接地回路不可靠,测量结果不准确(偏高)。

(2)注意测量位置,选取合适的测量点。

(3)注意“噪声”干扰。
