(完整版)595驱动数码管
74hc595驱动数码管
74hc595驱动数码管版本一顶层例化文件module seg7x8(input CLOCK_50, // 板载50MHz时钟input Q_KEY, // 板载按键RSToutput [7:0] SEG7_SEG, // 七段数码管 段脚 output [2:0] SEG7_SEL // 七段数码管 待译位脚);// 显示效果：// -------------------------// |1 |2.|3 |4 | |B |C |D |// -------------------------seg7x8_drive u0(.i_clk (CLOCK_50),.i_rst_n (Q_KEY),.i_turn_off (8'b0000_1000), // 熄灭位[2进制][此处取第3位.i_dp (8'b0100_0000), // 小数点位[2进制][此处取第6位 .i_data (32'h1234_ABCD), // 欲显数据[16进制].o_seg(SEG7_SEG),.o_sel(SEG7_SEL));endmodule驱动文件module seg7x8_drive(input i_clk,input i_rst_n,input [7:0] i_turn_off, // 熄灭位[2进制input [7:0] i_dp, // 小数点位[2进制input [31:0] i_data, // 欲显数据[16进制output [7:0] o_seg, // 段脚output [2:0] o_sel // 使用74HC138译出位脚 );//++++++++++++++++++++++++++++++++++++++// 分频部分 开始//++++++++++++++++++++++++++++++++++++++reg [16:0] cnt; // 计数子always @ (posedge i_clk, negedge i_rst_n)if (!i_rst_n)cnt <= 0;elsecnt <= cnt + 1'b1;wire seg7_clk = cnt[16]; // (2^17/50M = 2.6114)ms //--------------------------------------// 分频部分 结束//--------------------------------------//++++++++++++++++++++++++++++++++++++++// 动态扫描, 生成seg7_addr 开始//++++++++++++++++++++++++++++++++++++++reg [2:0] seg7_addr; // 第几个seg7always @ (posedge seg7_clk, negedge i_rst_n)if (!i_rst_n)seg7_addr <= 0;elseseg7_addr <= seg7_addr + 1'b1;//--------------------------------------// 动态扫描, 生成seg7_addr 结束//--------------------------------------//++++++++++++++++++++++++++++++++++++++// 根据seg7_addr, 译出位码 开始//++++++++++++++++++++++++++++++++++++++reg [2:0] o_sel_r; // 位选码寄存器// 开发板上SEG7的方向是低位在左，高位在右// 但是实际上我们看数的方向是高位在左，低位在右// 故此处将第0位对应DIG[7]，第7位对应DIG[0]alwayscase (seg7_addr)0 : o_sel_r = 3'b111; // SEG7[7]1 : o_sel_r = 3'b110; // SEG7[6]2 : o_sel_r = 3'b101; // SEG7[5]3 : o_sel_r = 3'b100; // SEG7[4]4 : o_sel_r = 3'b011; // SEG7[3]5 : o_sel_r = 3'b010; // SEG7[2]6 : o_sel_r = 3'b001; // SEG7[1]7 : o_sel_r = 3'b000; // SEG7[0]endcase//--------------------------------------// 根据seg7_addr, 译出位码 结束//--------------------------------------//++++++++++++++++++++++++++++++++++++++// 根据seg7_addr, 选择熄灭码 开始//++++++++++++++++++++++++++++++++++++++reg turn_off_r; // 熄灭码alwayscase (seg7_addr)0 : turn_off_r = i_turn_off[0];1 : turn_off_r = i_turn_off[1];2 : turn_off_r = i_turn_off[2];3 : turn_off_r = i_turn_off[3];4 : turn_off_r = i_turn_off[4];5 : turn_off_r = i_turn_off[5];6 : turn_off_r = i_turn_off[6];7 : turn_off_r = i_turn_off[7];endcase//--------------------------------------// 根据seg7_addr, 选择熄灭码 结束//--------------------------------------//++++++++++++++++++++++++++++++++++++++// 根据seg7_addr, 选择小数点码 开始//++++++++++++++++++++++++++++++++++++++reg dp_r; // 小数点码alwayscase (seg7_addr)0 : dp_r = i_dp[0];1 : dp_r = i_dp[1];2 : dp_r = i_dp[2];3 : dp_r = i_dp[3];4 : dp_r = i_dp[4];5 : dp_r = i_dp[5];6 : dp_r = i_dp[6];7 : dp_r = i_dp[7];endcase//--------------------------------------// 根据seg7_addr, 选择小数点码 结束//--------------------------------------//++++++++++++++++++++++++++++++++++++++// 根据seg7_addr, 选择待译段码 开始//++++++++++++++++++++++++++++++++++++++reg [3:0] seg_data_r; // 待译段码alwayscase (seg7_addr)0 : seg_data_r = i_data[3:0];1 : seg_data_r = i_data[7:4];2 : seg_data_r = i_data[11:8];3 : seg_data_r = i_data[15:12];4 : seg_data_r = i_data[19:16];5 : seg_data_r = i_data[23:20];6 : seg_data_r = i_data[27:24];7 : seg_data_r = i_data[31:28];endcase//--------------------------------------// 根据seg7_addr, 选择待译段码 结束//--------------------------------------//++++++++++++++++++++++++++++++++++++++// 根据熄灭码/小数点码/待译段码// 译出段码，开始//++++++++++++++++++++++++++++++++++++++reg [7:0] o_seg_r; // 段码寄存器/** 0* -------* | |* 5| 6 |1* -------* | |* 4| |2* ------- . 7* 3*/// 共阳always @ (posedge i_clk, negedge i_rst_n)if (!i_rst_n)o_seg_r <= 8'hFF; // 送熄灭码 elseif(turn_off_r) // 送熄灭码 o_seg_r <= 8'hFF;elseif(!dp_r)case(seg_data_r) // 无小数点 4'h0 : o_seg_r <= 8'hC0;4'h1 : o_seg_r <= 8'hF9;4'h2 : o_seg_r <= 8'hA4;4'h3 : o_seg_r <= 8'hB0;4'h4 : o_seg_r <= 8'h99;4'h5 : o_seg_r <= 8'h92;4'h6 : o_seg_r <= 8'h82;4'h7 : o_seg_r <= 8'hF8;4'h8 : o_seg_r <= 8'h80;4'h9 : o_seg_r <= 8'h90;4'hA : o_seg_r <= 8'h88;4'hB : o_seg_r <= 8'h83;4'hC : o_seg_r <= 8'hC6;4'hD : o_seg_r <= 8'hA1;4'hE : o_seg_r <= 8'h86;4'hF : o_seg_r <= 8'h8E;endcaseelsecase(seg_data_r) // 加小数点4'h0 : o_seg_r <= 8'hC0 ^ 8'h80;4'h1 : o_seg_r <= 8'hF9 ^ 8'h80;4'h2 : o_seg_r <= 8'hA4 ^ 8'h80;4'h3 : o_seg_r <= 8'hB0 ^ 8'h80;4'h4 : o_seg_r <= 8'h99 ^ 8'h80;4'h5 : o_seg_r <= 8'h92 ^ 8'h80;4'h6 : o_seg_r <= 8'h82 ^ 8'h80;4'h7 : o_seg_r <= 8'hF8 ^ 8'h80;4'h8 : o_seg_r <= 8'h80 ^ 8'h80;4'h9 : o_seg_r <= 8'h90 ^ 8'h80;4'hA : o_seg_r <= 8'h88 ^ 8'h80;4'hB : o_seg_r <= 8'h83 ^ 8'h80;4'hC : o_seg_r <= 8'hC6 ^ 8'h80;4'hD : o_seg_r <= 8'hA1 ^ 8'h80;4'hE : o_seg_r <= 8'h86 ^ 8'h80;4'hF : o_seg_r <= 8'h8E ^ 8'h80;endcase//--------------------------------------// 根据熄灭码/小数点码/待译段码// 译出段码，结束//--------------------------------------assign o_sel = o_sel_r; // 寄存器输出位选码 assign o_seg = o_seg_r; // 寄存器输出段码endmodule版本2顶层例化文件module seg7x8(input CLOCK_50, // 板载50MHz时钟input [1:1] KEY, // KEY[1]output [7:0] SEG7_SEG, // 七段数码管 段脚 output [7:0] SEG7_DIG // 七段数码管 位脚);// 显示效果：// -------------------------// |1 |2.|3 |4 | |B |C |D |// -------------------------seg7x8_drive u0(.i_clk (CLOCK_50),.i_rst_n (KEY),.i_turn_off (8'b0000_1000), // 熄灭位[2进制][此处取第3位.i_dp (8'b0100_0000), // 小数点位[2进制][此处取第6位 .i_data (32'h1234_ABCD), // 欲显数据[16进制].o_seg (SEG7_SEG),.o_dig (SEG7_DIG));endmodule驱动文件module seg7x8_drive(input i_clk,input i_rst_n,input [7:0] i_turn_off, // 熄灭位[2进制input [7:0] i_dp, // 小数点位[2进制input [31:0] i_data, // 欲显数据[16进制output [7:0] o_seg, // 段脚output [7:0] o_dig // 位脚);//++++++++++++++++++++++++++++++++++++++// 分频部分 开始//++++++++++++++++++++++++++++++++++++++reg [16:0] cnt; // 计数子always @ (posedge i_clk, negedge i_rst_n)if (!i_rst_n)cnt <= 0;elsecnt <= cnt + 1'b1;wire seg7_clk = cnt[16]; // (2^17/50M = 2.6114)ms //--------------------------------------// 分频部分 结束//--------------------------------------//++++++++++++++++++++++++++++++++++++++// 动态扫描, 生成seg7_addr 开始//++++++++++++++++++++++++++++++++++++++reg [2:0] seg7_addr; // 第几个seg7always @ (posedge seg7_clk, negedge i_rst_n)if (!i_rst_n)seg7_addr <= 0;elseseg7_addr <= seg7_addr + 1'b1;//--------------------------------------// 动态扫描, 生成seg7_addr 结束//--------------------------------------//++++++++++++++++++++++++++++++++++++++// 根据seg7_addr, 译出位码 开始//++++++++++++++++++++++++++++++++++++++reg [7:0] o_dig_r; // 位码寄存器// 开发板上SEG7的方向是低位在左，高位在右// 但是实际上我们看数的方向是高位在左，低位在右// 故此处将第0位对应DIG[7]，第7位对应DIG[0]alwayscase (seg7_addr)0 : o_dig_r = 8'b0000_0001;1 : o_dig_r = 8'b0000_0010;2 : o_dig_r = 8'b0000_0100;3 : o_dig_r = 8'b0000_1000;4 : o_dig_r = 8'b0001_0000;5 : o_dig_r = 8'b0010_0000;6 : o_dig_r = 8'b0100_0000;7 : o_dig_r = 8'b1000_0000;endcase//--------------------------------------// 根据seg7_addr, 译出位码 结束//--------------------------------------//++++++++++++++++++++++++++++++++++++++// 根据seg7_addr, 选择熄灭码 开始//++++++++++++++++++++++++++++++++++++++reg turn_off_r; // 熄灭码alwayscase (seg7_addr)0 : turn_off_r = i_turn_off[0];1 : turn_off_r = i_turn_off[1];2 : turn_off_r = i_turn_off[2];3 : turn_off_r = i_turn_off[3];4 : turn_off_r = i_turn_off[4];5 : turn_off_r = i_turn_off[5];6 : turn_off_r = i_turn_off[6];7 : turn_off_r = i_turn_off[7];endcase//--------------------------------------// 根据seg7_addr, 选择熄灭码 结束//--------------------------------------//++++++++++++++++++++++++++++++++++++++// 根据seg7_addr, 选择小数点码 开始//++++++++++++++++++++++++++++++++++++++reg dp_r; // 小数点码alwayscase (seg7_addr)0 : dp_r = i_dp[0];1 : dp_r = i_dp[1];2 : dp_r = i_dp[2];3 : dp_r = i_dp[3];4 : dp_r = i_dp[4];5 : dp_r = i_dp[5];6 : dp_r = i_dp[6];7 : dp_r = i_dp[7];endcase//--------------------------------------// 根据seg7_addr, 选择小数点码 结束//--------------------------------------//++++++++++++++++++++++++++++++++++++++// 根据seg7_addr, 选择待译段码 开始//++++++++++++++++++++++++++++++++++++++reg [3:0] seg_data_r; // 待译段码alwayscase (seg7_addr)0 : seg_data_r = i_data[3:0];1 : seg_data_r = i_data[7:4];2 : seg_data_r = i_data[11:8];3 : seg_data_r = i_data[15:12];4 : seg_data_r = i_data[19:16];5 : seg_data_r = i_data[23:20];6 : seg_data_r = i_data[27:24];7 : seg_data_r = i_data[31:28];endcase//--------------------------------------// 根据seg7_addr, 选择待译段码 结束//--------------------------------------//++++++++++++++++++++++++++++++++++++++// 根据熄灭码/小数点码/待译段码// 译出段码，开始//++++++++++++++++++++++++++++++++++++++reg [7:0] o_seg_r; // 段码寄存器/** 0* -------* | |* 5| 6 |1* -------* | |* 4| |2* ------- . 7* 3*/// 共阳always @ (posedge i_clk, negedge i_rst_n)if (!i_rst_n)o_seg_r <= 8'hFF; // 送熄灭码 elseif(turn_off_r) // 送熄灭码 o_seg_r <= 8'hFF;elseif(!dp_r)case(seg_data_r) // 无小数点 4'h0 : o_seg_r <= 8'hC0;4'h1 : o_seg_r <= 8'hF9;4'h2 : o_seg_r <= 8'hA4;4'h3 : o_seg_r <= 8'hB0;4'h4 : o_seg_r <= 8'h99;4'h5 : o_seg_r <= 8'h92;4'h6 : o_seg_r <= 8'h82;4'h7 : o_seg_r <= 8'hF8;4'h8 : o_seg_r <= 8'h80;4'h9 : o_seg_r <= 8'h90;4'hA : o_seg_r <= 8'h88;4'hB : o_seg_r <= 8'h83;4'hC : o_seg_r <= 8'hC6;4'hD : o_seg_r <= 8'hA1;4'hE : o_seg_r <= 8'h86;4'hF : o_seg_r <= 8'h8E;endcaseelsecase(seg_data_r) // 加小数点4'h0 : o_seg_r <= 8'hC0 ^ 8'h80;4'h1 : o_seg_r <= 8'hF9 ^ 8'h80;4'h2 : o_seg_r <= 8'hA4 ^ 8'h80;4'h3 : o_seg_r <= 8'hB0 ^ 8'h80;4'h4 : o_seg_r <= 8'h99 ^ 8'h80;4'h5 : o_seg_r <= 8'h92 ^ 8'h80;4'h6 : o_seg_r <= 8'h82 ^ 8'h80;4'h7 : o_seg_r <= 8'hF8 ^ 8'h80;4'h8 : o_seg_r <= 8'h80 ^ 8'h80;4'h9 : o_seg_r <= 8'h90 ^ 8'h80;4'hA : o_seg_r <= 8'h88 ^ 8'h80;4'hB : o_seg_r <= 8'h83 ^ 8'h80;4'hC : o_seg_r <= 8'hC6 ^ 8'h80;4'hD : o_seg_r <= 8'hA1 ^ 8'h80;4'hE : o_seg_r <= 8'h86 ^ 8'h80;4'hF : o_seg_r <= 8'h8E ^ 8'h80;endcase//--------------------------------------// 根据熄灭码/小数点码/待译段码// 译出段码，结束//--------------------------------------/** | c[1]* b[in] -|* | e[out]*/assign o_dig = ~o_dig_r; // 寄存器输出位码 assign o_seg = o_seg_r; // 寄存器输出段码endmodul。
595驱动数码管共阳极电路
595驱动数码管共阳极电路在数码技术中，数码管是一种常见的输出设备，它通常用于显示数字。
而在数码管的分类中，共阳极电路是其中一种常见且常用的驱动方式之一。
本文将详细介绍共阳极电路及其工作原理，并提供相应的指导意义。
首先，我们来了解一下数码管的基本原理。
数码管由若干个发光二极管（LED）组成，可以通过控制LED的开关状态来显示不同的数字。
而共阳极电路是一种电路设计，它将数码管的阳极（正极）连接在一起并与电源正极相连，而每个LED的阴极（负极）则通过控制电路独立地连接在电源的负极上。
通过对每个LED独立的控制，可以实现在数码管上显示各种数字、字母或符号。
接下来，我们来了解共阳极电路的工作原理。
当控制端输入高电平时，相应的LED会被打开，并且由于阳极与正极相连，电流会从正极流入阳极，再经过相应的LED灯亮起。
而当控制端输入低电平时，相应的LED则会被关闭，此时电流无法从正极流入，数码管对应的LED 灯则熄灭。
通过这样的开关控制，可以实现对数码管的数字显示控制。
为了更好地理解共阳极电路的原理，我们可以通过一个简单的实例来说明。
假设我们有一个四位共阳极的数码管，并且我们希望在上面显示数字“1234”。
首先，我们需要在一个时钟周期内依次控制并打开第一位、第二位、第三位和第四位的LED灯。
具体操作是先将控制端1置高电平，使得第一位的LED灯点亮，其它位的LED灯都熄灭。
然后，我们将控制端2置高电平，那么第一位的LED灯熄灭，第二位的LED灯点亮，其它位的LED灯仍然熄灭。
依次类推，最后我们将控制端4置高电平，此时第三位的LED灯熄灭，第四位的LED灯点亮，数码管上的数字“1234”就完成了显示。
通过以上的实例，我们可以看到，在共阳极电路中，为了控制数码管的显示，我们需要按照顺序依次控制各个位上的LED灯的开关状态。
这样的操作需要通过相应的控制器或者微控制器来实现。
当我们需要显示多位数字时，只需要根据对应的编码关系，依次控制各个位上的LED灯，就可以实现数字的显示。
ATMEGA16端口SPI扩展例子及源代码(HC595,驱动四位数码管)
A TMEGA16端口扩展例子及源代码青岛科技大学树立学院王泽华说明：1、数码管为共阳极。
2、HC595两片，第一片锁存段码，第二片锁存位码。
3、外部晶振8MHz该图可放大观看，例如拷贝到剪切板，然后复制到画图软件中。
这样比较清楚4、PROTEUL下溶思位的选择如下图所示。
源代码如下：可直接拷贝编译运行。
/*------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- */#define F_CPU 8000000UL/* 定义SPI端口数据方向寄存器*/#define DD_SS 4#define DD_MOSI 5#define DD_MISO 6#define DD_SCK 7/* 定义SPI端口数据寄存器*/#define DR_SS 4#include <avr/io.h>#include <util/delay.h>/* 共阳极段码*/const unsigned char SEG_CODE[]={0x03,0x9F,0x25,0x0D,0x99,0x49,0x41,0x1F,0x01,0x09}; /* 位码*/const unsigned char BIT_CODE[]={0x80,0x40,0x20,0x10};/* SPI端口初始化*/void SPI_master_init(){/* 定义SPI主机，SS线，MOSI线，SCK线为输出*/DDRB = (1<<DD_SS) | (1<<DD_MOSI) | (1<<DD_SCK);/* 打开SPI端口，设本机为SPI主机,SCK=FOSC/16 */SPCR = (1<<SPE) | (1<<MSTR) | (1<<SPR0);/* SPI工作于MODE4 */SPCR |= (1<<CPOL) | (1<<CPHA);}/* 传输,特别用于只发不收，例如2片HC595控制数码管显示，每次传输两字节，第一字节为位码，第二字节为段码*/void SPI_master_send(char *pData, int iDataLen){int i;char temp;/* 拉低SS引脚，告之从机，开始数据传输*/PORTB &= ~( 1<<DR_SS );/* 发送数据*/for( i=0; i<iDataLen; i++){SPDR = pData[i];/* 等待发送完成*/while( !( SPSR & (1<<SPIF) ) );/* 清标志寄存器SPIF WCOL */temp = SPSR;temp = SPDR;}/* 拉高SS引脚，完成一次通讯,对HC595，拉高后595将移位寄存器数据锁存入数据寄存器*/PORTB |= ( 1<<DR_SS );}int main(){unsigned char i;char cData[2];/* SPI端口初始化*/SPI_master_init();while(1){for(i=0; i<4; i++){/* 先关闭数码管，消隐*/cData[0] = BIT_CODE[i];cData[1] = 0xFF;SPI_master_send(cData,2);/* 发送显示的数据*/cData[0] = BIT_CODE[i];cData[1] = SEG_CODE[i];SPI_master_send(cData,2);_delay_ms(4);}}}。
74HC595驱动两个7段数码管
一个程序输出正好要用两个BCD数码管显示P0的读出数据，不巧手头只有单个的这种共阳极7段数码管。
于是用两片74HC595驱动了这两个数码管，达到显示数据的目的。
网上的很多程序都是74HC595驱动多位数码管的，如果要驱动这样比较“原始”的单个数码管，只好自己参考了一些程序，改写了程序，仿真以及实践成功。
本程序简单修改也可以用在其他74HC595电路以及7段数码管驱动等应用上。
Proteus仿真画面如下：源程序如下：#include<reg51.h> //51头文件#include<intrins.h>//“空指令”头文件sbit H_SH=P3^0;sbit H_DS=P3^1;sbit H_ST=P3^2; //H 管脚定义sbit L_SH=P3^3;sbit L_DS=P3^4;sbit L_ST=P3^5; //L 管脚定义int num[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f,0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};//共阳极数码管,先显示A~H各段，确认各段电路是否正常，然后显示0~F。
// int num[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,//0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; //共阴极数码管的编码//-----延时子程序------void delay(int i) //延时大小与i有关{int j;while(i--)for(j=255;j>0;j--);}//-----LED显示子程序------void led(){static int j=0;int i;for(i=0;i<8;i++){H_DS=(num[j]<<i)&0x80;//位//shcp=0;H_SH=0;_nop_();_nop_();H_SH=1; //上升沿有效}//stcp=0;H_ST=0;_nop_();_nop_();H_ST=1; //上升沿有效j++;if(j==24)j=0; //满24后，从新计次}void led1(){static int j=0;int i;for(i=0;i<8;i++){L_DS=(num[j]<<i)&0x80;//位L_SH=0;_nop_();_nop_();L_SH=1; //上升沿有效}L_ST=0;_nop_();_nop_();L_ST=1; //上升沿有效j++;if(j==24)j=0; //满24后，从新计次}//---主程序-------void main(){while(1) //循环{led();delay(100);led1();delay(100);}}。
51单片机hc595控制一位数码管
/*用hc595控制数码管，显示键盘的值*/#include<reg52.h>#define unchar unsigned char#define unint unsigned intunchar temp,num;sbit scl=P3^6;sbit sda=P3^4;sbit rclk=P3^5; //寄存器时钟unchar code table[]={0x40,0xf9,0x24,0x30,0x99,0x12,0x02,0xf8,0x00,0x10,0xbf,0xb9,0xb6,0}; //数码管编码void delay1()//短延时{;;}void delay(int z) //长延时{int a,b;for(a=0;a<110;a++)for(b=0;b<z;b++);}void init()//初始化{scl=1;sda=1;rclk=0;}void start()//开始条件{scl=1;delay1();sda=1;delay1();sda=0;delay1();}void stop()//停止{scl=1;delay1();sda=0;delay1();sda=1;delay1();}void write(unsigned char temp)//写{int i;start();for(i=0;i<8;i++){scl=0;rclk=0;delay1();sda=(bit)(temp&0x80);delay1();scl=1;delay1();delay1();temp<<=1;} rclk=1;stop();}//键盘扫描unchar scan(){// unchar num,temp;// num=17;P2=0xfd;temp=P2;temp=temp&0xf0;while(temp!=0xf0){P2=0xfd;temp=P2;temp=temp&0xf0;delay(10);while(temp!=0xf0){temp=P2;temp=temp&0xf0;switch(temp){case 0xe0:num=1;break;case 0xd0:num=2;break;case 0xb0:num=3;break;case 0x70:num=4;break;}while(temp!=0xf0){temp=P2;temp=temp&0xf0;}// display(num-1);}}P2=0xfb;temp=P2;temp=temp&0xf0;while(temp!=0xf0){P2=0xfb;temp=P2;temp=temp&0xf0;delay(10);while(temp!=0xf0){temp=P2;switch(temp){case 0xeb:num=5;break;case 0xdb:num=6;break;case 0xbb:num=7;break;case 0x7b:num=8;break;}while(temp!=0xf0){temp=P2;temp=temp&0xf0;}//display(num-1);}}P2=0xf7;temp=P2;temp=temp&0xf0;while(temp!=0xf0){P2=0xf7;temp=P2;temp=temp&0xf0;delay(10);while(temp!=0xf0){temp=P2;switch(temp){case 0xe7:num=9;break;case 0xd7:num=10;break;case 0xb7:num=11;break;case 0x77:num=12;break;}while(temp!=0xf0){temp=P2;temp=temp&0xf0;}// display(num-1);//delay(100);}}return num;}/*void display(unchar num) {P0=table[num-1];delay(10);} */void main()//主函数{init();delay1();while(1)//大循环{write(table[scan()]);}}。
74hc595驱动数码管

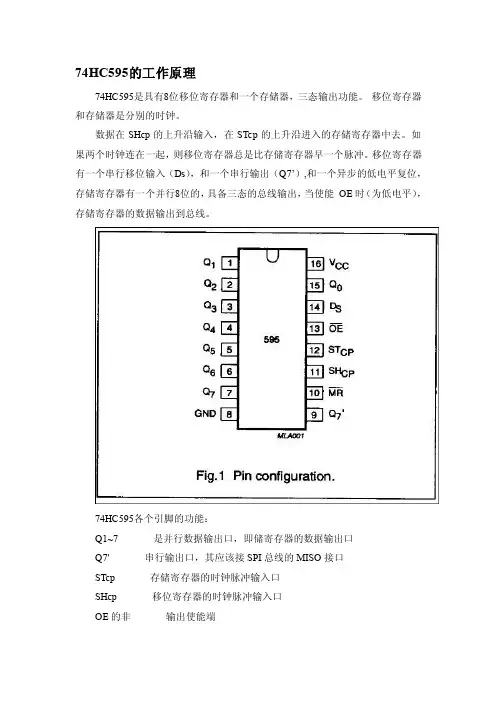

74HC595的工作原理74HC595是具有8位移位寄存器和一个存储器，三态输出功能。
移位寄存器和存储器是分别的时钟。
数据在SHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
74HC595各个引脚的功能：Q1~7 是并行数据输出口，即储寄存器的数据输出口Q7' 串行输出口，其应该接SPI总线的MISO接口STcp 存储寄存器的时钟脉冲输入口SHcp 移位寄存器的时钟脉冲输入口OE的非输出使能端MR的非芯片复位端Ds 串行数据输入端程序说明：每当SHcp上升沿到来时,DS引脚当前电平值在移位寄存器中左移一位，在下一个上升沿到来时移位寄存器中的所有位都会向左移一位，同时Q7'也会串行输出移位寄存器中高位的值，这样连续进行8次，就可以把数组中每一个数（8位的数）送到移位寄存器；然后当STcp上升沿到来时，移位寄存器的值将会被锁存到锁存器里，并从Q1~7引脚输出。
//74HC595串行输出数据void outdisp(unsigned char num){unsigned char i;for (i=0;i<8;i++ ){DS=num;SHCP=1;SHCP=0;num<<=1;}}74595的数据端：1）、QA--QH: 八位并行输出端，可以直接控制数码管的8个段。
2）、QH': 级联输出端。
我将它接下一个595的SER端。
3）、SER: 串行数据输入端。
74595的控制端说明：1) 、/SCLR(10脚): 低点平时将移位寄存器的数据清零。
通常我将它接Vcc。
2）、SCK(11脚)：上升沿时数据寄存器的数据移位。
AVR单片机595驱动8位数码管的显示的电路实现
A VR单片机595驱动数码管显示一、电路实现8位数码管的电路如下图所示数码管是一种半导体发光器件，其基本单元是发光二极管。
数码管按段数分为七段数码管和八段数码管（还有一种“米”字型的数码管，其段数更多），八段数码管比七段数码管多一个发光二极管单元（多一个小数点显示），其基本原理是：将所有LED的一端（正极、负极均可）连在一起作为一个公共端，然后通过分别控制这组LED的另一个端口来使部分LED点亮，从而达到显示一定字形的目的。
数码管的分类：按能显示多少个“8”可分为1位、2位、4位等等数码管；按发光二极管单元连接方式分为共阳极数码管和共阴极数码管。
共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极(COM)的数码管。
共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮。
当某一字段的阴极为高电平时，相应字段就不亮。
共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极(COM)的数码管。
共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮。
当某一字段的阳极为低电平时，相应字段就不亮。
我们在实际使用中一定要搞清楚数码管是共阴极的还是共阳极的。
数码管段、位引脚的确定（以4位8段数码管为例），我们在实际应用中购买的数码管不像电阻、电容、集成等元件那样有数据手册或者直接在元件上标明管脚序号和用途，并且市场上数码管的管脚排列顺序并不是一致的，所以我们购买回来的数码管一般都要亲自测量一下各个引脚的用途，怎么测量呢？数码管引脚测量分三步：极性判断（共阳极还是共阴极）、公共端判断（位选端口）、段码端判断（段选端口）。
首先要确定数码管是共阴极还是共阳极的：找一个3到5V的直流电源，准备几个1K或者几百欧姆的电阻。
将电源的正极串接一个电阻后连在数码管的任意一个脚上，然后将电源的负极逐个接到数码管的其余引脚上，观察数码管的某一段是否会点亮，如果全部引脚试过都没有亮的，那么将电源正极（串电阻）换一个引脚再试，直到有一个LED发光，这时固定电源负极不动，电源正极（串电阻）逐个接到数码管的其余引脚上，如果有8段LED都亮，说明该数码管是共阴极的。
74hc595芯片驱动数码管的工作原理
74hc595芯片驱动数码管的工作原理
74HC595 是一种串行输入、并行输出的移位寄存器芯片，常被用于驱动数码管、LED 等输出设备。
它的工作原理基于串行-并行转换和移位操作。
以下是使用74HC595 驱动数码管的基本工作原理：
一、串行输入：74HC595 芯片具有三个输入引脚，分别是：
DS（Data Input）：串行数据输入
SHCP（Shift Register Clock Input）：移位寄存器时钟输入
STCP（Storage Register Clock Input）：存储寄存器时钟输入
通过串行数据输入引脚DS，可以将一个字节的数据（8位）串行输入到74HC595 中。
二、移位操作：在输入完一个字节数据后，通过向SHCP 引脚提供时钟信号，数据将从串行输入DS 移位到移位寄存器中。
三、并行输出：74HC595 还有8 个并行输出引脚，分别是Q0 到Q7。
这些输出引脚可以连接到数码管的段或LED 灯的正极。
通过向STCP 引脚提供时钟信号，移位寄存器中的数据会并行输出到存储寄存器中。
四、存储寄存器：存储寄存器中的数据在时钟信号到达STCP 时被锁存，此时数据会被保持在存储寄存器中，不再改变。
通过不断重复以上的移位和存储操作，可以将多个字节的数据依次输出到74HC595 的并行输出引脚，从而实现对多个数码管或LED 灯的控制。
总的来说，74HC595 通过串行输入、移位操作和并行输出的方式，实现了对大量输出设备的控制。
这种级联的方式可以有效地减少需要的引脚数量，适用于有限的GPIO 资源的情况。
ATMEGA16端口SPI扩展例子及源代码(HC595,驱动四位数码管)
A TMEGA16端口扩展例子及源代码青岛科技大学树立学院王泽华说明：1、数码管为共阳极。
2、HC595两片，第一片锁存段码，第二片锁存位码。
3、外部晶振8MHz该图可放大观看，例如拷贝到剪切板，然后复制到画图软件中。
这样比较清楚4、PROTEUL下溶思位的选择如下图所示。
源代码如下：可直接拷贝编译运行。
/*------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- */#define F_CPU 8000000UL/* 定义SPI端口数据方向寄存器*/#define DD_SS 4#define DD_MOSI 5#define DD_MISO 6#define DD_SCK 7/* 定义SPI端口数据寄存器*/#define DR_SS 4#include <avr/io.h>#include <util/delay.h>/* 共阳极段码*/const unsigned char SEG_CODE[]={0x03,0x9F,0x25,0x0D,0x99,0x49,0x41,0x1F,0x01,0x09}; /* 位码*/const unsigned char BIT_CODE[]={0x80,0x40,0x20,0x10};/* SPI端口初始化*/void SPI_master_init(){/* 定义SPI主机，SS线，MOSI线，SCK线为输出*/DDRB = (1<<DD_SS) | (1<<DD_MOSI) | (1<<DD_SCK);/* 打开SPI端口，设本机为SPI主机,SCK=FOSC/16 */SPCR = (1<<SPE) | (1<<MSTR) | (1<<SPR0);/* SPI工作于MODE4 */SPCR |= (1<<CPOL) | (1<<CPHA);}/* 传输,特别用于只发不收，例如2片HC595控制数码管显示，每次传输两字节，第一字节为位码，第二字节为段码*/void SPI_master_send(char *pData, int iDataLen){int i;char temp;/* 拉低SS引脚，告之从机，开始数据传输*/PORTB &= ~( 1<<DR_SS );/* 发送数据*/for( i=0; i<iDataLen; i++){SPDR = pData[i];/* 等待发送完成*/while( !( SPSR & (1<<SPIF) ) );/* 清标志寄存器SPIF WCOL */temp = SPSR;temp = SPDR;}/* 拉高SS引脚，完成一次通讯,对HC595，拉高后595将移位寄存器数据锁存入数据寄存器*/PORTB |= ( 1<<DR_SS );}int main(){unsigned char i;char cData[2];/* SPI端口初始化*/SPI_master_init();while(1){for(i=0; i<4; i++){/* 先关闭数码管，消隐*/cData[0] = BIT_CODE[i];cData[1] = 0xFF;SPI_master_send(cData,2);/* 发送显示的数据*/cData[0] = BIT_CODE[i];cData[1] = SEG_CODE[i];SPI_master_send(cData,2);_delay_ms(4);}}}。
595驱动数码管共阳极电路
595驱动数码管共阳极电路1. 引言在现代电子技术中，使用数码管来显示数字、字母和符号已经成为常见的做法。
595驱动数码管共阳极电路是一种常用的电路设计，可以有效地控制数码管的亮灭和显示内容。
本文将介绍595驱动数码管共阳极电路的原理、工作方式和应用场景，并探讨其优缺点以及对电子技术的影响。
2. 595驱动数码管共阳极电路的原理我们需要了解数码管的共阳极和共阴极两种类型。
在共阳极数码管中，所有的阳极都连接在一起，而阴极则分别控制每一位数码管的亮灭。
而595驱动芯片则是一种能够控制多个输出端口的移位寄存器，通过串行输入的方式将控制信号逐位传送到数码管中。
在595驱动数码管共阳极电路中，使用了一个或多个595芯片来控制每一位数码管的亮灭。
通过对595芯片的控制信号进行编程，可以实现数字、字母和符号的显示。
通过将控制信号传输给595芯片的串行数据输入端，再通过时钟信号进行移位操作，最后通过并行输出端口将数据传输到数码管中，实现对每一位数码管的控制。
3. 595驱动数码管共阳极电路的工作方式在595驱动数码管共阳极电路中，一个595芯片可以控制8位数码管的亮灭，因此多个595芯片可以实现更多位数码管的控制。
控制信号通过串行输入端口进入第一个595芯片，并通过时钟信号逐位移位，最终通过并行输出端口将数据传输到数码管中。
每一位数码管的亮灭由595芯片的输出端口控制，通过选择性地给输出端口提供电压，可以控制数码管的亮度和显示内容。
4. 595驱动数码管共阳极电路的应用场景595驱动数码管共阳极电路广泛应用于计数器、钟表、温度显示器等设备中。
通过合理设计控制信号和编程逻辑，可以实现静态和动态的数字显示效果。
由于595芯片具有高速移位和输出能力，还可以通过串联多个595芯片来控制更多位数码管的显示。
5. 595驱动数码管共阳极电路的优缺点595驱动数码管共阳极电路具有以下优点：- 控制电路简单，使用595芯片可以减少对控制信号的数量。
74HC595驱动两位数码管
在前文讲述1位LED数码管显示的基础之上，本文进一步介绍2位LED数码管的工作原理及用法。
1.1 2位LED数码管工作原理与1位数码管不同的是，2位数码管显示时要进行位选。
如图1.2所示，公共脚10决定位DIG1是否有效，公共脚5决定位DIG2是否有效。
图1.1与图1.2显示了2位数码管引脚分布和内部电路设计。
其中笔段分布如图1.1所示，引脚对应笔段分布如图1.2所示。
图1.1 2位数码管笔段图1.2 2位数码管引脚图2位数码管引脚分如：1)公共脚：10、5 ；2)DIG：A-3 B-9 C-8 D-6 E-7 F-4 G-1 DP- 2。
1.2 74HC595简介74HC595是一款具有8位移位寄存器和一个存储器，三态输出功能的驱动芯片。
移位寄存器和存储器分别具有独立的时钟信号。
数据在SHCP的上升沿输入，在STCP的上升沿进入到存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（DS），和一个串行输出（Q7’），和一个异步的低电平复位（MR），存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
图1.3 74HC595引脚图74HC595引脚排布如图1.3所示，引脚功能见表1.1。
表1.1 74HC595引脚功能1.3硬件电路设计1.3.1设计原理本设计采用LPC2103自带的硬件SPI接口与74HC595进行数据传输。
74HC595将LPC2103发送过来的8位串行数据转换成8位并行数据来驱动2位共阳数码管。
与1位数码管类似，2位LED数码管的输入端在5 V电源或高于TTL高电平(3.5 V)的电路信号相接时，一定要串加限流电阻，以免损坏器件。
如图1.4所示2位数码管设计原理图。
位选控制脚如表1.2所示。
由于本设计采用共阳数码管，所以2位数码管位选引脚选择用LPC2103的P0.8与P0.9控制。
74hc595驱动数码管实例程序
/*************************************程序内容：利用动态扫描和定时器1在数码管上显示出从765432开始以1/10秒的速度往下递减直至765398并保持显示此数，与此同时利用定时器0以500MS速度进行流水灯从上至下移动，当数码管上数减到停止时，实验板上流水灯也停止然后全部开始闪烁，3秒后（用T0定时）流水灯全部关闭、数码管上显示出“HELLO”。
到此保持住。
编写人：李英杰硬件支持：12MHz、74hc595驱动数码管、对应YL-48开发板时间：2012.8.22备注：参考郭天祥《十天学会单片机》***************************************/#include<reg52.h>#include<intrins.h>#define uint unsigned int //宏定义#define uchar unsigned char //宏定义unsigned char code duan[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xc0,0xc7,0xc7,0x86,0x89}; // 共阳数码管位码值unsigned char code wei[]={0x80,0x40,0x20,0x10,0x08,0x04,0x02,0x01};unsigned char disbuf[]={7,6,5,0,0,0,10,11,12,13,14};//数码管初值sbit si=P2^2;sbit sclk=P2^4;sbit slck=P2^3;//void senda();void send();void out();void init();void delay (unsigned char h);uint temp,t0,t1,shu,flat,flat1;//flat为流水灯运行标志位、flat1为数码管标志位uchar m,n,num;main(){shu=432;// disbuf[3]=shu%10/10;//disbuf[4]=shu/10%10;//disbuf[5]=shu%10;init();while(1){if(flat1==0)//flat1为1，数码管递减中{for(n=0,m=0;n<6,m<6;n++,m++){send();out();}}//while(1);else//当数码管递减完后、显示hello {for(n=6,m=0;n<11,m<5;n++,m++){send();out();}}}}void init(){temp=0xfe;P1=temp;TMOD=0x11;//定时器0、1 工作方式都为1TH0=(65536-50000)/256;//定50ms的初值TL0=(65536-50000)%256;TH1=(65536-50000)/256;TL1=(65536-50000)%256;EA=1;ET0=1;ET1=1;TR0=1;TR1=1;}void time0() interrupt 1 //定时器0 子函数{TH0=(65536-50000)/256;TL0=(65536-50000)%256;t0++;if(flat==0){if(t0==10){t0=0;temp=_crol_(temp,1);P1=temp;}}else{P1=0xff;TH0=(65536-50000)/256;//重新定义初值TL0=(65536-50000)%256;t0++;if(t0%10==0)P1=~P1;if(t0==60){TR0=0;P1=0xff;flat1=1;}}}void time1() interrupt 3//定时器1 子函数{TH1=(65536-50000)/256;TL1=(65536-50000)%256;t1++;if(t1==2){t1=0;disbuf[3]=shu/100;disbuf[4]=shu/10%10;disbuf[5]=shu%10;shu--;if(shu==397){TR1=0;flat=1;}//TR0=0;}}/*void senda(void){uint a ;for(a=0;a<8;a++){sclk=0;si=num&0x80;num=num<<1;sclk=1;}}*/void send(void)// 数据传输{uchar a,b;// for(m=0;m<6;m++)// {if(b==0){b++;num=wei[m];for(a=0;a<8;a++){sclk=0;si=num&0x80;num=num<<1;sclk=1;}// senda();}if(b==1){b--;num=duan[disbuf[n]];for(a=0;a<8;a++){sclk=0;si=num&0x80;num=num<<1;sclk=1;}//senda();}// m++;//if(m==6)//m=0;}//}void out()// 数据输出{slck=0;delay(50);slck=1;}void delay (uchar h)//延时0.1ms个单位{while(h--);}。
74HC595驱动数码管C程序
/*************************************
用途：
注意：内部8M晶振
************************************************/
#include "config.h"
volatile unsigned int countnum=0;
extern void HC_595_OUT(unsigned char data);
extern void Seg7_Led_Update(void);
extern void Seg7_Led_display(unsigned int data);
extern void Seg7_Led_float(float data);
文件：spi.h
用途：
注意：内部8M晶振
************************************************/
#ifndef __spi_H__
#define __spi_H__
#define SS 0
#define SCK 1
#define MOSI 2
#define Seg7_Bitselect_DDR DDRB
#define Seg7_Bit0 4
#define Seg7_Bit1 5
#define Seg7_Bit2 6
#define Seg7_Bit3 7
#define dp 7
#define Seg7_Bit0_En() {Seg7_Bitselect_DDR|=(1<<Seg7_Bit0);Seg7_Bitselect_PORT|=(1<<Seg7_Bit0);}
利用2片74HC595驱动8个数码管显示
/*---------------------------------------------*/ unsigned char code duan[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; //0 1 2 3 4 5 6 7 8 9
} 注：74164和74595功能相仿，都是8位串行输入转并行输出移位寄存器。74164的驱动电流(25m A)比74595(35mA)的要小,14脚封装，体积也小一些。 74595的主要优点是具有数据存储寄存器，在移位的过程中，输出端的数据可以保持不变。这在 串行速度慢的场合很有用处，数码管没有闪烁感。 与164只有数据清零端相比，595还多有输出端时能/禁止控制端，可以使输出为高阻态。
unsigned char code wei[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
void delay2ms(void) { unsigned char i,j; for(i=133;i>0;i--) for(j=6;j>0;j--);
} /*---------------串行数据输入-----------------------------*/ void 595_in(unsigned char Data) { unsigned char i; for(i = 0; i < 8; i++) { SCL1 = 0; //先将移位寄存器控制引脚置为低 //取数据的最高位 //将数据的次高位移到最高位 //再置为高，产生移位时钟上升沿，上升沿时数据寄存器 //循环8次，刚好移完8位
用两片74HC595驱动两个四连体数码管（共阳极，动态扫描） 首先介绍一下74HC595芯片：
(完整版)595驱动数码管
器件：74hc595.引脚说明：SDA：数据输入口。
SH_CP：数据输入控制端，在每个SH_CP的上升沿, SDA口上的数据移入寄存器, 在SH_CP的第9个上升沿, 数据开始从QS移出。
ST_CP：数据置入锁存器控制端。
Q0～Q7：数据并行输出端。
数据从SDA 口送入74HC595 , 在每个SH_CP的上升沿, SDA口上的数据移入寄存器, 在SH_CP的第9个上升沿, 数据开始从QS 移出。
如果把第一个74HC595的QS和第二个74HC595 的SDA 相接, 数据即移入第二个74HC595中,照此一个一个接下去, 可接任意多个。
数据全部送完后, 给ST_CP一个上升沿, 寄存器中的数据即置入锁存器。
此时如果EN 为低电平, 数据即从并口Q0～Q7输出, 把Q0～Q7 与LED的8 段相接, LED就可以实现显示了。
要想软件改变LED的亮度, 只需改变EN的占空比就行了。
实验原理及内部结构：如图所示：74HC595 内含8 位串入、串/并出移位寄存器和8位三态输出锁存器。
寄存器和锁存器分别有各自的时钟输入(SH_CP和ST_CP) , 都是上升沿有效。
当SH_CP从低到高电平跳变时,串行输入数据(SDA) 移入寄存器;当ST_CP从低到高电平跳变时, 寄存器的数据置入锁存器。
清除端(CLR) 的低电平只对寄存器复位(QS 为低电平) ,而对锁存器无影响。
当输出允许控制(EN) 为高电平时, 并行输出(Q0～Q7) 为高阻态, 而串行输出(QS) 不受影响。
74HC595 最多需要5 根控制线,即SDA、SH_CP、ST_CP、CLR 和EN。
其中CLR 可以直接接到高电平, 用软件来实现寄存器清零; 如果不需要软件改变亮度, EN可以直接接到低电平, 而用硬件来改变亮度。
把其余三根线和单片机的I/ O 口相接, 即可实现对LED 的控制。
数据从SDA 口送入74HC595 ,在每个SH_CP的上升沿, SDA 口上的数据移入寄存器, 在SH_CP的第9个上升沿, 数据开始从QS 移出。
