旋风分离器的工作原理与选型
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的气固分离设备，主要用于将气体中的固体颗粒分离出来。
它利用气体旋转和离心力的作用，将固体颗粒从气体中分离出来，从而实现气固分离的目的。
下面将详细介绍旋风分离器的工作原理。
1. 基本结构旋风分离器主要由进气口、旋风管、集料室和排料口组成。
进气口通常位于旋风分离器的顶部，气体通过进气口进入旋风分离器。
旋风管是旋风分离器的核心部件，它呈圆锥形，通过其内部的导流板使气体形成旋转流动。
集料室位于旋风管的底部，用于采集分离出的固体颗粒。
排料口用于排出未被分离的气体。
2. 工作原理当气体通过进气口进入旋风分离器时，由于进气口的设计，气体味形成一个旋转的气流。
这个旋转气流会在旋风管内部形成一个旋涡。
由于旋涡的存在，气体中的固体颗粒会受到离心力的作用，被迫向旋风管的壁面挪移。
在固体颗粒受到离心力的作用下，它们会沿着旋风管壁面向下运动，并最终落入集料室中。
在集料室中，固体颗粒会被采集起来，而未被分离的气体则会通过排料口排出旋风分离器。
3. 影响分离效果的因素旋风分离器的分离效果受到多种因素的影响，包括气体流速、固体颗粒的大小和密度、旋风管的尺寸和形状等。
首先，气体流速对分离效果有较大影响。
当气体流速较低时，离心力较小，固体颗粒容易随着气流通过旋风分离器而未被分离。
而当气体流速较高时，离心力增大，固体颗粒更容易受到离心力的作用而被分离出来。
其次，固体颗粒的大小和密度也会影响分离效果。
较小的固体颗粒更容易受到离心力的作用而被分离出来，而较大的固体颗粒则可能会难以被分离。
此外，较轻的固体颗粒也更容易受到气流的影响而被带走。
最后，旋风管的尺寸和形状也会对分离效果产生影响。
普通来说，旋风管的内径越小，离心力越大，分离效果越好。
而旋风管的形状也会影响气流的旋转情况，从而影响分离效果。
4. 应用领域旋风分离器广泛应用于工业生产中的气固分离过程。
例如，在石油化工行业中，旋风分离器常用于分离炼油过程中产生的气体中的固体颗粒。
旋风式磁选分离

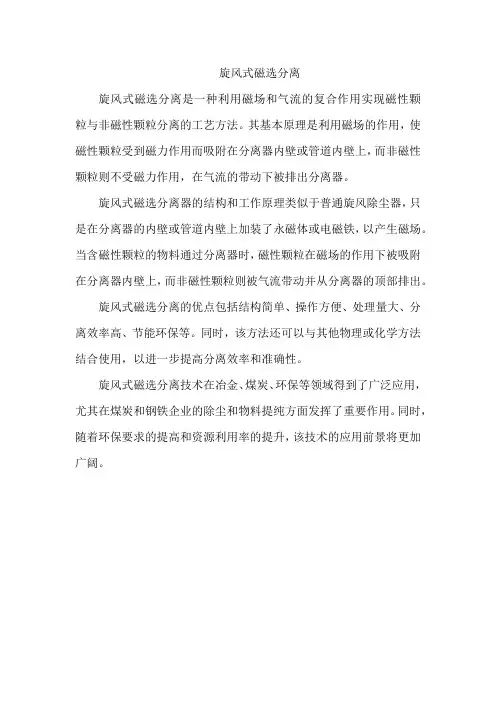

旋风式磁选分离
旋风式磁选分离是一种利用磁场和气流的复合作用实现磁性颗粒与非磁性颗粒分离的工艺方法。
其基本原理是利用磁场的作用，使磁性颗粒受到磁力作用而吸附在分离器内壁或管道内壁上，而非磁性颗粒则不受磁力作用，在气流的带动下被排出分离器。
旋风式磁选分离器的结构和工作原理类似于普通旋风除尘器，只是在分离器的内壁或管道内壁上加装了永磁体或电磁铁，以产生磁场。
当含磁性颗粒的物料通过分离器时，磁性颗粒在磁场的作用下被吸附在分离器内壁上，而非磁性颗粒则被气流带动并从分离器的顶部排出。
旋风式磁选分离的优点包括结构简单、操作方便、处理量大、分离效率高、节能环保等。
同时，该方法还可以与其他物理或化学方法结合使用，以进一步提高分离效率和准确性。
旋风式磁选分离技术在冶金、煤炭、环保等领域得到了广泛应用，尤其在煤炭和钢铁企业的除尘和物料提纯方面发挥了重要作用。
同时，随着环保要求的提高和资源利用率的提升，该技术的应用前景将更加广阔。
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的固体-气体分离设备，广泛应用于石油、化工、环保等行业。
它通过利用气体流体力学原理，将固体颗粒从气体流中分离出来，实现了气固两相的有效分离。
旋风分离器的工作原理可以简单概括为以下几个步骤：1. 进料和旋转：气体和固体颗粒混合物通过进料口进入旋风分离器。
进料口通常位于分离器的顶部，并与分离器内部的旋转装置相连。
旋转装置通过旋转产生离心力，使气体和固体颗粒在分离器内部形成旋涡状流动。
2. 离心力作用：由于旋转装置的作用，气体和固体颗粒在分离器内部形成旋涡状流动。
由于固体颗粒的质量较大，受到离心力作用，会向分离器的外壁靠拢。
3. 分离效应：在旋涡状流动的过程中，由于离心力的作用，固体颗粒会沿着分离器的壁面下沉，形成一个固体颗粒层。
而气体则在固体颗粒层的上方继续旋转，并沿着分离器的中心轴向上升。
4. 出料：当气体旋转到分离器顶部时，通过出料口排出。
而固体颗粒则会在分离器底部的出料口处被采集和排出。
旋风分离器的工作原理基于气体和固体颗粒在旋转过程中的不同受力情况。
由于离心力的作用，固体颗粒受到向外的力，而气体受到向内的力。
这种力的不平衡导致了气固两相的分离。
旋风分离器的工作原理还受到一些因素的影响，包括气体流速、固体颗粒的密度和大小、分离器的尺寸和形状等。
合理设计和选择这些因素可以提高旋风分离器的分离效率。
旋风分离器的应用非常广泛。
在石油行业，它常用于油气分离、油水分离和油气井测试等过程中。
在化工行业，它常用于颗粒物的分离和回收。
在环保行业，它常用于粉尘和污染物的去除。
此外，旋风分离器还可以与其他设备结合使用，如过滤器、除尘器等，以进一步提高分离效果。
总之，旋风分离器是一种基于气体流体力学原理的固体-气体分离设备。
通过利用离心力的作用，将固体颗粒从气体流中分离出来。
它的工作原理简单而有效，广泛应用于各个行业中的气固两相分离过程。
旋风分离器工作原理
旋风分离器工作原理
旋风分离器是一种常用的粉尘分离设备，广泛应用于工业生产过程中的粉尘处理和空气净化领域。
其工作原理基于离心力和重力的作用，通过旋转气流的方式将粉尘颗粒从气体中分离出来。
旋风分离器主要由进气口、旋风筒、出料口和排气口等组成。
当气体通过进气口进入旋风筒时，由于旋风筒内部的特殊结构设计，气流开始产生旋转运动。
在旋转运动的过程中，气流中的粉尘颗粒受到离心力的作用，被迫向外部壁面移动。
由于粉尘颗粒的质量较大，受到离心力的作用后，会沿着旋风筒的壁面向下滑动，并最终通过出料口排出旋风筒。
而相对较轻的气体则在旋风筒的中心部分继续向上流动，并通过排气口排出旋风分离器。
旋风分离器的分离效果主要取决于其内部的设计结构和气流速度。
一般来说，较高的气流速度和合理的设计结构可以提高分离效果。
在旋风筒的设计中，通常会设置导流板或导流环等装置，用于引导气流的旋转运动，增加离心力的作用。
此外，旋风分离器还可以通过调节进气口和排气口的尺寸来控制气流速度和分离效果。
当气流速度较高时，分离效果会更好，但同时也会增加能耗。
因此，在实际应用中，需要根据具体的粉尘处理要求和经济性考虑来确定最佳的工作参数。
总结起来，旋风分离器通过利用离心力和重力的作用，将气体中的粉尘颗粒从气流中分离出来。
其工作原理简单有效，适用于各种粉尘处理和空气净化场合。
在实际应用中，需要根据具体要求和经济性考虑来选择合适的旋风分离器，并调节工作参数以达到最佳的分离效果。
旋风分离器的工作原理
旋风分离器的工作原理
旋风分离器是一种常见的气固分离设备，它的工作原理基于离心力的作用。
它用于将气体中的固体颗粒分离出来，常用于粉尘、灰尘等固体颗粒的分离。
旋风分离器的工作原理如下：
1. 气流进入旋风分离器：气流和固体颗粒混合进入旋风分离器的进料口。
2. 旋转气流的产生：气流通过进料口后，被导流器引导形成旋转气流。
导流器位于旋风分离器的入口处，它的作用是改变气流方向，使气流绕着旋风分离器的中心轴旋转。
3. 离心力的作用：旋转的气流在旋风分离器的内壁上形成螺旋状运动。
由于气体的质量比固体颗粒小，所以气体在离心力的作用下靠近旋风分离器的中心轴运动，形成内旋气流。
相反，固体颗粒由于惯性效应，会趋向旋风分离器的外壁，形成外旋流。
4. 固体颗粒的分离：随着气流在旋风分离器内部运动，固体颗粒受到离心力的作用逐渐向旋风分离器的外壁靠拢。
当固体颗粒靠近旋风分离器的底部时，它们会受到高速旋转气流的抛离，被带出旋风分离器。
5. 净化后的气体排出：固体颗粒被分离后，净化后的气体从旋风分离器的顶部排出。
净化后的气体可以进一步进行处理或排
放。
通过利用气流的离心力，旋风分离器能够有效分离气体中的固体颗粒，并将其收集或排放出去。
工作原理简单并且操作方便，因此旋风分离器被广泛应用于工业生产和环境保护等领域。
各类旋风分离器介绍
各类旋风分离器介绍工作原理：首先，气体从进料口进入分离器进料布气室，经过旋风子支管的碰撞、折流，使气流均匀分布，流向旋风子进气口。
均布后的气流由切向进入旋风子，气体在旋风管中形成旋风气流，强大的离心力使得气体中固体颗粒和液体颗粒甩脱出来，并聚集到旋风管内壁上，最终落入集污室中。
干净的气流继续上升到排气室，由排气口流出旋风分离器。
旋风分离器的结构：主要由布气室、旋风分离组件、集气室、集污室和进出口接管及人孔等部件组成。
旋风分离器的核心部件是旋风分离组件，它由多根旋风分离管呈叠加布置组装而成。
9、脱硫除尘器含尘烟气通过不锈钢散堆填料，通过增加烟气与水溶液的接触面，来促进烟气与喷淋水的充分溶解中和，从而达到除尘器的除尘脱硫除尘效果。
这种除尘器主要用于一切排放烟尘的锅炉和窑炉等行业。
7、多管除尘器含尘气体由总进气管进入气体分布室，随后进入陶瓷旋风体和导流片之间的环形空隙。
导流片使气体由直线运动变为圆周运动，旋转气流的绝大部分沿旋风体自圆筒体呈螺旋形向下，朝锥体流动，含尘气体在旋转过程中产生离心力，将密度大于气体的尘粒甩向筒壁。
尘粒在与筒壁接触，便失去惯性力而靠入口速度的动量和向下的重力沿壁面向下落入排灰口进入总灰斗。
旋转下降的外旋气流到达锥体下端位时，因圆锥体的收缩即以同样的旋转方向在旋风管轴线方向由下而上继续做螺旋形流动(净气)，经过陶瓷旋风体排气管进入排气室，由总排气口排出。
适用于各种型号和各种燃烧方式的工业锅炉及热电站锅炉的粉尘治理。
5、滤筒除尘器设备在系统主风机的作用下，含尘气体从除尘器下部的进风口进入除尘器底部的气箱内进行含尘气体的预处理，然后从底部进入到上箱体的各除尘室内；粉尘吸附在滤筒的外表面上，过滤后的干净气体透过筒进入上箱体的净气腔并汇集至出风口排出。
随着过滤工况持续，积聚在滤筒外表面上的粉尘将越积越多，相应就会增加设备的运行阻力，为了保证系统的正常运行，除尘器阻力的上限应维持在1400～1600Pa范围内，当超过此限定范围，应由PLC脉冲自动控制器通过定阻或定时发出指令，进行三状态清灰。
旋风分离器的工作原理与选型ppt课件
旋风分离器的工作原理 与选型
1
一、工作原理
应用
在工业上广泛用于除尘和除雾
2
工作原理
气体 流动
旋转流动（漩涡流动）
两类理想的旋流运动： 强制涡 自由涡
实际流体中的切向速度分布则介于以上两者之间
3
工作原理 旋流中流体微元4 Nhomakorabea工作原理
Rankin组合 强制涡流： V=wr 自由涡流： V=c/r
dc=
9μB
πNeρsui
7
性能参数
临界粒 径
分离效率
总分离效率 Mf=Mc+Me 总质量等于捕集的质量加上损失的质量
分离效 率
分级效率
压强降
8
性能参数
临界粒 径
压强降
稳态流动、不记摩擦时的伯努利方程
分离效 率
Eu（欧拉准数）
压强降
9
10
此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
11
5
工作原理
6
性能参数
临界粒 径
分离效 率
压强降
●临界粒径：理论上能被旋风分离器分离出来的最小颗
粒直径。 a.进入旋风分离器的气流严格按螺旋形线路作等速
运动，其切向速度等于进口速度ui
三 个 假 b.颗粒向器壁沉降时，必须穿过厚度等于整个进气 设 口宽度B的气流才能达到壁面而被分离
c.颗粒在层流区作自由沉降
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的粉尘分离设备，其工作原理基于离心力和重力分离的原理。
它主要由进气口、旋风管、离心风机和排尘口等部分组成。
在工业生产中，旋风分离器被广泛应用于粉尘、颗粒物料的分离和回收工作中，具有结构简单、操作方便、效率高的特点。
当气体和含有颗粒物料的气体进入旋风分离器时，首先经过进气口进入旋风管。
在旋风管内，气体因受到离心力的作用而产生旋转运动，颗粒物料则受到离心力的作用向管壁移动。
由于颗粒物料的质量较大，受到离心力的作用比气体更为明显，因此颗粒物料会沿着旋风管壁向下运动，最终落入底部的集尘器中，而干净的气体则从离心风机中心部分的排尘口排出。
在旋风分离器中，离心力是实现颗粒物料分离的关键。
离心力是一种惯性力，它是由于气体和颗粒物料在旋风分离器内旋转运动时产生的。
当气体和颗粒物料进入旋风管后，由于旋转运动，气体和颗粒物料会产生离心力，使得颗粒物料受到的离心力大于气体，从而实现颗粒物料的分离。
另外，重力也对颗粒物料的分离起着重要作用。
在旋风分离器内，由于颗粒物料受到离心力的作用向管壁移动，最终落入集尘器中。
这是因为颗粒物料的质量大，受到离心力的作用比气体更为明显，再加上重力的作用，使得颗粒物料最终沉积在集尘器中。
总的来说，旋风分离器利用离心力和重力的作用，将气体中的颗粒物料分离出来。
通过合理设计旋风分离器的结构和参数，可以实现对不同颗粒物料的高效分离和回收。
同时，旋风分离器的工作原理也为工业生产中的粉尘处理和颗粒物料回收提供了重要的技术支持。
在实际应用中，旋风分离器的效率和性能受到多种因素的影响，包括气体流速、旋风管的结构参数、离心风机的转速等。
因此，在使用旋风分离器时，需要根据具体的工艺要求和颗粒物料的特性来选择合适的设备参数和操作条件，以达到最佳的分离效果。
综上所述，旋风分离器是一种基于离心力和重力分离原理的粉尘分离设备，通过合理设计结构和参数，可以实现高效的颗粒物料分离和回收。
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的气固分离设备，广泛应用于工业生产中的颗粒物分离、粉尘去除等领域。
它通过利用气流的旋转和离心力的作用，将气体中的颗粒物分离出来，从而达到净化气体的目的。
下面将详细介绍旋风分离器的工作原理。
1. 基本结构旋风分离器由进气口、旋风管、出气口和废料口等组成。
进气口通常位于分离器的上方，气体从进气口进入旋风管内。
旋风管是分离器的核心部件，其内部呈螺旋状，使气体在管内产生旋转。
出气口通常位于分离器的上部，用于排出净化后的气体。
废料口通常位于分离器的底部，用于排出分离出来的颗粒物。
2. 工作原理当气体从进气口进入旋风管时，由于旋风管内部的螺旋形状，气体开始产生旋转运动。
旋转的气体在旋风管内形成一个旋涡，同时产生离心力。
由于颗粒物的质量较大，受到离心力的作用，被迫向旋涡的外侧运动。
而气体本身的质量较小，受到离心力的作用，向旋涡的中心运动。
3. 分离过程在旋风管内部，颗粒物随着气体的旋转运动，逐渐向旋涡的外侧靠拢。
当颗粒物靠近旋涡的外壁时，由于离心力的作用，它们被迫沿着旋涡的外壁向下运动，并最终落入废料口。
而净化后的气体则沿着旋涡的中心向上运动，并从出气口排出。
4. 分离效果旋风分离器的分离效果主要取决于颗粒物的粒径和密度。
一般来说，颗粒物的粒径越大，分离效果越好。
而颗粒物的密度越大，离心力对其的作用越明显，分离效果也越好。
此外，旋风分离器的分离效果还与气体的流速和旋风管的结构参数有关。
5. 应用领域旋风分离器广泛应用于矿山、冶金、化工、建筑材料、环保等行业。
在矿山和冶金行业中，旋风分离器常用于分离煤尘、矿石粉尘等颗粒物。
在化工和建筑材料行业中，旋风分离器常用于分离固体颗粒和气体的混合物。
在环保行业中，旋风分离器常用于工业废气的净化和治理。
总结：旋风分离器通过利用气流的旋转和离心力的作用，将气体中的颗粒物分离出来。
其工作原理是通过旋风管内部的螺旋形状，使气体产生旋转运动，并产生离心力，从而将颗粒物分离出来。
旋风分离器
旋风分离器ξ褚求1.除尘器外筒体直径、口风速及阻力的计算2.旋风分离器的选型3.旋风分离器设计说明书的撰写4.旋风分离器三视图的绘制5.时间精心安排：2周6.递交材料不含纸质版和电子版设计条件风量：900m3/h；允许压强降：1460pa旋风分离器类型：标准型（xlt型、xlp型、扩散式）含尘气体的参数：气体密度：1.1kg/m3粘度：1.6×10-5pas颗粒密度：1200kg/m3颗粒直径：6μm旋风分离器的结构和操作方式原理：含尘气体从圆筒上部长方形切线口入,沿圆筒内壁作旋转流动。
颗粒的离心力较大，被甩向外层，气流在内层。
气固得以分离。
在圆锥部分，转动半径增大而切向速度减小，气流与颗粒科火筒螺旋运动。
在圆锥的底部附近，气流变为下降转动运动，最后由上部出口管排泄；固相沿内壁掉入灰斗。
旋风分离器不适用于处理粘度较大，湿含量较高及腐蚀性较大的粉尘，气量的波动对除尘效果及设备阻力影响较大。
旋风分离器结构直观，耗资高昂，并无运动部件，操作方式范围广，不受到温度、压力管制，拆分效率高。
通常用作除去直径5um以上的尘粒，也可以拆分雾沫。
对于直径在5um以下的烟尘，通常旋风分离器效率已不低，需以袋滤器或湿法DDiS。
其最小缺点就是阻力小、极易磨损。
旋风分离器的性能参数在满足用户气体处理量的前提下，评价旋风分离器性能的主要指标就是尘粒的拆分性能和气体经过旋风分离器的应力再降。
①拆分性能分离性能的好坏常用理论上可以完全分离下来的最小颗粒尺寸：临界粒径dc及分离效率η表示。
a：临界粒径dc：指旋风分离器能够100%除去的最轻颗粒直径。
假设：在器内颗粒与气流相对运动为层流；颗粒在分离器内的切线速度恒定且等同于气处的气速ui；颗粒下陷所沿着的最小距离为气口宽度b，求出临界粒径dc的估计式：dc=(9μb/πneρsui)1/2旋风分离器口管的宽度b，标准型b=d/4;ne:气流的有效旋转圈数，一般0.5～3，标准型3～5，通常取5；ui口气体的速度(m/s)；μ:气体粘度；ρs:固相的密度dc愈小，拆分效率愈低，由估计式可知dc随d的加强而减小，即为效率随d减小而增大。
一级旋风分离器 二级旋风分离器工作原理
一级旋风分离器二级旋风分离器工作原理一级旋风分离器和二级旋风分离器是工业上常用的粉尘分离设备，用于将气体中的固体颗粒分离出来，保持气体的洁净。
本文将详细介绍一级旋风分离器和二级旋风分离器的工作原理及其应用。
一级旋风分离器是一种简单且高效的固体颗粒分离设备。
其工作原理基于旋风效应，即将气体经过特殊构造的旋风分离器，通过离心力使固体颗粒沉积到分离器的底部，从而分离出气体中的固体颗粒。
一级旋风分离器通常由进气口、旋风筒和出料口组成。
首先，气体通过进气口进入旋风筒，在筒内形成旋转气流。
由于气流的旋转，固体颗粒受到离心力的作用向外沉积，最后通过出料口排出，而洁净的气体则从旋风筒的顶部排出。
一级旋风分离器广泛应用于各个行业，如化工、制药、食品等。
它可以有效地分离气体中的粉尘和固体颗粒，保护设备的正常运行，提高生产效率，减少环境污染。
同时，一级旋风分离器结构简单、操作方便、维护成本低，因此得到了广泛的应用。
然而，一级旋风分离器并不能完全将气体中的固体颗粒分离干净，仍然存在一定的粉尘含量。
为了进一步提高分离效果，可以使用二级旋风分离器。
二级旋风分离器是在一级旋风分离器的基础上进行改进而成的，它通过增加旋风筒的数量和尺寸来增加分离的程度。
二级旋风分离器的工作原理与一级旋风分离器类似，只是在旋风筒的数量和尺寸上有所不同。
气体首先进入一级旋风分离器进行初步分离，然后再进入二级旋风分离器进行进一步的分离。
在二级旋风分离器中，气体经过更多的旋风筒，离心力作用更加强烈，固体颗粒的分离效果更好。
最后，在二级旋风分离器中，气体中的固体颗粒几乎可以完全分离出来，从而得到更洁净的气体。
二级旋风分离器常用于对粉尘含量要求较高的场合，例如精细化工、医药制造等领域。
它能够更彻底地分离气体中的固体颗粒，确保产品的质量和环境的清洁。
此外，二级旋风分离器还可以与其他气体净化设备结合使用，如过滤器、静电除尘器等，进一步提高气体的净化效果。
一级旋风分离器和二级旋风分离器是常用的气体固体颗粒分离设备，其工作原理基于旋风效应。
旋风分离器的工作原理
旋风分离器的工作原理旋风分离器是一种常见的固体颗粒分离设备，它通过利用旋风的旋转运动和离心力原理，将混合气体中的固体颗粒与气体进行分离。
旋风分离器广泛应用于化工、建筑材料、冶金、环保等领域，其工作原理简单而高效。
旋风分离器的工作原理可以分为以下几个步骤：1. 混合气体进入旋风分离器混合气体包括固体颗粒和气体两部分，通过管道进入旋风分离器。
在进入旋风分离器之前，混合气体经常需要经过预处理，如过滤、除尘等，以确保固体颗粒的尺寸和浓度符合旋风分离器的要求。
2. 旋风分离器内部的旋风管混合气体进入旋风分离器后，首先进入旋风管。
旋风管是旋风分离器的核心部件，它通常呈圆锥形状，内部空间呈螺旋状。
当混合气体进入旋风管时，由于管道内部设计的特殊结构，气体会产生旋转运动，形成旋风。
3. 固体颗粒与气体的分离在旋风分离器内部，由于旋风的旋转运动，固体颗粒受到离心力的作用，向外沉积在旋风管的壁面上。
而气体由于轻量，会沿着旋风管的中心部分向上运动。
这样就实现了固体颗粒与气体的分离。
4. 固体颗粒的收集分离后的固体颗粒会沉积在旋风管的底部，形成固体颗粒的收集区。
通常情况下，旋风分离器会设置排放口或者收集装置，用于收集固体颗粒并排出。
5. 清洁气体的排放分离后的清洁气体则会通过旋风管的中心部分向上排出旋风分离器，进入下一个处理环节或者直接排放至大气中。
通过以上步骤，旋风分离器实现了固体颗粒与气体的高效分离。
其工作原理基于离心力原理，利用旋风的旋转运动将固体颗粒与气体进行分离，具有结构简单、操作方便、分离效率高等优点。
因此，在工业生产中得到了广泛的应用。
需要注意的是，旋风分离器的工作效率和分离效果与其结构设计、操作参数等密切相关。
在实际应用中，需要根据具体的工艺要求和物料特性进行合理的选择和设计，以确保旋风分离器能够达到预期的分离效果。
总之，旋风分离器的工作原理简单而高效，通过利用旋风的旋转运动和离心力原理，实现了固体颗粒与气体的有效分离。
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的气固分离设备，主要用于将气体中的固体颗粒进行分离。
它的工作原理基于离心力温和体流体力学的原理。
旋风分离器的结构通常由进气口、旋风管、分离室和废气出口组成。
进气口将含有固体颗粒的气体引入旋风管中，气体在旋风管中形成旋转的气流。
由于气流的旋转，固体颗粒受到离心力的作用，被迫向旋风管壁靠拢。
在旋风管壁上形成一个固体颗粒的环形区域，称为旋风管壁层。
固体颗粒在旋风管壁层上沿着旋风管壁向下滑动，并最终进入分离室。
分离室内的固体颗粒会沉降到底部，而纯净的气体则从顶部通过废气出口排出。
旋风分离器的工作原理可以通过以下几个步骤来描述：1. 进气口：气体通过进气口进入旋风分离器。
进气口通常位于旋风分离器的顶部，可以根据需要进行调节。
2. 旋风管：进入旋风管后的气体味形成一个旋转的气流。
旋风管的设计通常采用锥形结构，以增加气流的旋转速度。
3. 离心力作用：由于气流的旋转，固体颗粒受到离心力的作用，被迫向旋风管壁靠拢。
离心力的大小取决于气流的旋转速度和固体颗粒的质量。
4. 旋风管壁层：固体颗粒在旋风管壁上形成一个环形区域，称为旋风管壁层。
固体颗粒在旋风管壁层上沿着旋风管壁向下滑动，并最终进入分离室。
5. 分离室：分离室是旋风分离器的主要部份，用于将固体颗粒与纯净的气体分离。
在分离室内，固体颗粒会因为重力的作用而沉降到底部，而纯净的气体则从顶部通过废气出口排出。
旋风分离器的工作原理基于气体流体力学的原理，利用离心力将固体颗粒与气体分离。
它具有结构简单、操作方便、分离效果好等优点，广泛应用于化工、环保、矿山等领域。
在工业生产中，旋风分离器常用于除尘、粉尘回收、颗粒物分离等工艺中，起到了重要的作用。
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常见的气固分离设备，广泛应用于工业生产中的粉尘、颗粒物和固体废弃物的处理。
它利用离心力和气流动力学原理，将气体和固体分离，从而实现对固体颗粒物的有效过滤和回收。
旋风分离器的工作原理如下：1. 气体进入：气体通过进气口进入旋风分离器。
进气口通常位于设备的顶部，并且与气体源相连接。
2. 旋转气流产生：进入旋风分离器的气体在设备内部形成旋转气流。
这是通过设备底部的旋风分离器内部构造实现的。
3. 离心力作用：旋转气流在旋风分离器内部产生离心力。
由于固体颗粒物的质量较大，它们会受到离心力的作用，向旋风分离器的外部壁面移动。
4. 固体颗粒物分离：由于离心力的作用，固体颗粒物会沿着旋风分离器的外壁移动，并最终落入设备的底部。
5. 净化气体排出：经过固体颗粒物分离后，净化的气体会通过旋风分离器的顶部排出。
这样，气体中的固体颗粒物就被有效地分离和过滤掉了。
旋风分离器的主要特点和优势包括：1. 高效分离：旋风分离器能够高效地将固体颗粒物与气体分离，具有较高的分离效率。
2. 简单结构：旋风分离器的结构相对简单，易于操作和维护。
3. 无需动力驱动：旋风分离器通过气流动力学原理工作，无需额外的动力驱动设备。
4. 适用范围广：旋风分离器适用于多种领域，包括化工、石油、冶金、建材等工业生产过程中的气固分离。
5. 可回收利用：通过旋风分离器分离出的固体颗粒物可以进行回收和再利用，减少了资源浪费。
需要注意的是，旋风分离器也存在一些局限性和注意事项：1. 分离效果受限：旋风分离器对于细小的颗粒物分离效果较差，因此在处理细小颗粒物时需要采取其他补充措施。
2. 设备尺寸限制：旋风分离器的分离效果与设备尺寸有关，较大的固体颗粒物需要较大的设备尺寸来实现有效分离。
3. 气体压力损失：由于旋风分离器内部存在一定的阻力，气体在通过分离器时会产生一定的压力损失。
总之，旋风分离器是一种常见且有效的气固分离设备，通过离心力和气流动力学原理实现对气体中固体颗粒物的分离和过滤。
旋风分离器的结构和设计原理
旋风分离器的结构和设计原理
旋风分离器是一种常见的粉尘分离设备，它主要通过旋转气流来分离固体颗粒与气体的混合物。
下面我们将介绍旋风分离器的结构和设计原理。
1. 结构：
旋风分离器主要由以下几个组成部分构成：
- 进料管：用于将固体颗粒与气体混合物引入分离器。
- 锥形管道：连接进料管与分离室，它的作用是改变气流的流
速和流向，使之形成旋转气流。
- 分离室：在锥形管道的下方，形成一个大的圆筒状空间，用
于分离固体颗粒与气体。
- 出料管：位于分离室底部，用于排出已分离的固体颗粒。
- 排气管：位于分离室的顶部，用于排出经过分离后的气体。
2. 设计原理：
旋风分离器的工作原理基于气流中固体颗粒与气体的质量差异以及旋转气流的作用。
具体分为以下几个步骤：
- 混合物进入旋风分离器后，沿着进料管进入锥形管道。
- 锥形管道内的气流被迫缩窄，并且因为流体的连续性原理，
流速增大。
随着气流径向加速，固体颗粒会受到离心力的作用，向外运动。
- 在锥形管道的底部，气流经过一个小孔进入分离室，形成一
个旋转的气流场。
由于离心力的作用，固体颗粒会靠近分离室的壁面，并逐渐下沉。
- 固体颗粒最终沉积在分离室的底部，通过出料管排出。
- 分离后的气体则沿着分离室顶部的排气管被排出旋风分离器。
通过这样的分离过程，旋风分离器可以实现对固体颗粒与气体的分离。
设计中，分离室的尺寸和形状以及气流的速度和旋转方式等因素会影响分离效果。
同时，不同的应用场景也需要根据具体要求进行设计和优化。
各类旋风分离器介绍
各类旋风分离器介绍工作原理：首先，气体从进料口进入分离器进料布气室，经过旋风子支管的碰撞、折流，使气流均匀分布，流向旋风子进气口。
均布后的气流由切向进入旋风子，气体在旋风管中形成旋风气流，强大的离心力使得气体中固体颗粒和液体颗粒甩脫出来，并聚集到旋风管内壁上，最终落入集污室中。
干净的气流继续上升到排气室，由排气口流出旋风分离器。
旋风分离器的结构：主要由布气室、旋风分藹组件、集气室、集污室和进岀口接管及人孔等部件组成。
旋风分离器的核心部件是旋风分离组件，它由多根旋风分离管呈叠加布置组装而成。
9、脱硫除尘器含尘烟气通过不锈钢散堆填料，通过增加烟气与水溶液的接触而，来促进烟气与喷淋水的充分溶解中和，从而达到除尘器的除尘脱硫除尘效果。
这种除尘器主要用于一切排放烟尘的锅炉和窑炉等行业。
7、多管除尘器含尘气体由总进气管进入气体分布室，随后进入陶瓷旋风体和导流片之间的环形空隙。
导流片使气体由宜线运动变为圆周运动，旋转气流的绝大部分沿旋风体自圆简体呈螺旋形向下，朝锥体流动，含尘气体在旋转过程中产生离心力，将密度大于气体的尘粒甩向简壁。
尘粒在与筒壁接触，便失去惯性力而靠入口速度的动量和向下的重力沿壁面向下落入排灰口进入总灰斗。
旋转下降的外旋气流到达锥体下端位时，因圆锥体的收缩即以同样的旋转方向在旋风笛轴线方向由下而上继续做螺旋形流动（净气），经过陶瓷旋风体排气管进入排气室，由总排气口排出。
适用于各种型号和各种燃烧方式的工业锅炉及热电站锅炉的粉尘治理。
5、滤筒除尘器设备在系统主风机的作用下，含尘气体从除尘器下部的进风口进入除尘器底部的气箱内进行含尘气体的预处理，然后从底部进入到上箱体的各除尘室内：粉尘吸附在滤筒的外表而上，过滤后的干净气体透过筒进入上箱体的净气腔并汇集至出风口排出。
随着过滤工况持续，积聚在滤简外表而上的粉尘将越积越多，相应就会增加设备的运行阻力，为了保证系统的正常运行，除尘器阻力的上限应维持在1400〜1600Pa范围内，当超过此限定范囤，应由PLC脉冲自动控制器通过左阻或泄时发出指令，进行三状态淸灰。

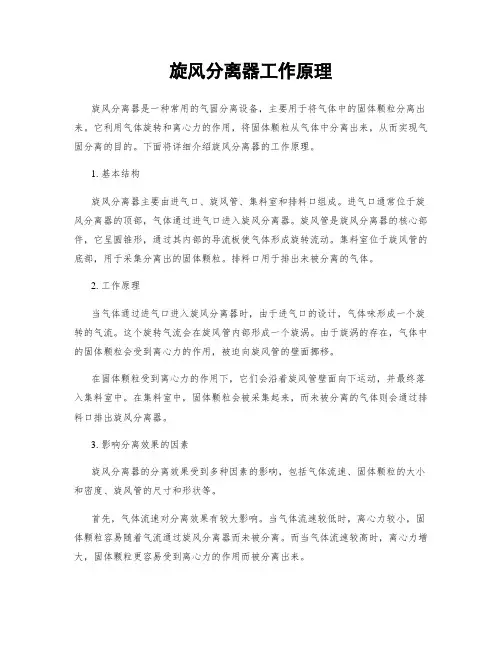

旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种常用的气固分离设备，广泛应用于化工、环保、食品、冶金等行业。
它通过利用气体流动的力学原理，将气体中的固体颗粒分离出来，从而实现对气体和固体的分离。
旋风分离器的工作原理如下：1. 气体进入旋风分离器：气体通过进气口进入旋风分离器，进入后会形成一个旋转的气流。
进气口的位置和形状会影响气流的旋转速度和方向。
2. 气固分离：在旋风分离器内部，气流会形成一个旋转的涡流，这个涡流会产生一个离心力。
由于固体颗粒的质量较大，受到离心力的作用，会向外部壁面移动，最终沉积在壁面上形成一个固体颗粒层。
而气体则在涡流的中心部分继续向上流动。
3. 固体颗粒收集：固体颗粒在壁面上形成的固体颗粒层会不断增厚，当达到一定的厚度时，可以通过旋风分离器上的排料口进行排出。
排料口的位置和形状会影响固体颗粒的排出效果。
4. 清洁气体排出：经过固体颗粒的分离，清洁的气体会从旋风分离器的顶部中心部分排出。
气体的流速和压力会影响气体的排出效果。
旋风分离器的工作原理可以通过以下几个关键参数来控制和调整：1. 进气速度：进气速度会影响气体流动的速度和旋转的强度，从而影响分离效果。
一般来说，进气速度越大，分离效果越好，但也会增加能耗。
2. 旋风分离器的尺寸和结构：旋风分离器的尺寸和结构会影响气流旋转的速度和方向，进而影响分离效果。
合理的尺寸和结构设计可以提高分离效率。
3. 固体颗粒的粒径和密度：固体颗粒的粒径和密度会影响固体颗粒在旋风分离器中的运动轨迹和分离效果。
一般来说，粒径较大、密度较大的固体颗粒分离效果较好。
4. 排料口的位置和形状：排料口的位置和形状会影响固体颗粒的排出效果。
合理的位置和形状设计可以提高排料效率。
旋风分离器的优点包括结构简单、操作方便、分离效果好、能耗低等。
但也存在一些局限性，比如对固体颗粒的分离效果受到颗粒粒径和密度的限制，对气体流量和压力的适应范围有一定限制。
总之，旋风分离器是一种通过气流力学原理实现气固分离的设备，其工作原理简单明了。
旋风分离器工作原理
旋风分离器工作原理第一篇：旋风分离器工作原理旋风分离器工作原理当含尘气体由切向进气口进入旋风除尘器时，气流由直线运动变为圆周运动，旋转气流的绝大部分沿除尘器内壁呈螺旋形向下、朝向锥体流动，通常称此为外旋气流。
含尘气体在旋转过程中产生离心力，将相对密度大于气体的粉尘粒子甩向除尘器内壁面。
粉尘粒子一旦与除尘器壁面接触，便失去径向惯性力而依靠向下的动量和重力作用沿壁面下落，进入排灰管。
旋转下降的外旋气流到达锥体时，因圆锥形的收缩而向除尘器中心靠拢。
根据旋矩不变原理，其切向速度不断提高，粉尘粒子所受离心力也不断加强。
当气流到达锥体下端某一位置时，即以同样的旋转方向从除尘器中部由下反转向上继续做螺旋形运动，构成内旋气流。
最后净化气体经排气管排出，但仍有小部分未被捕集的粉尘粒子也随之排出。
自进气管流入的另一小部分气体则向除尘器顶盖流动，然后沿排气管外侧向下流动。
当到达排气管下端时，即反转向上跟随上升的内旋气流一同从排气管排出，分散在这一部分气流中的粉尘粒子也随同被带走。
旋风除尘器是利用旋转的含尘气体所产生的离心力，将粉尘从气流中分离出来的一种干式气固分离装置。
由于它结构简单、无运动部件、制造安装投资较少、操作维护简便、性能稳定、受含尘气体的浓度和温度影响较少、压损中等、动力消耗不大，所以广泛用于许多领域。
第二篇：三相分离器工作原理三相分离器工作原理一、运行参数设备规格：φ3000X14600 操作压力：0.4MPa 处理液量：≤10000m3/d 出口原油含水：≤0.5% 出口污水含油：≤1000mg/l 加热介质：蒸汽二、工作原理设备单向进料，采用蒸汽加热（可选）方式，主要用于脱水难度较大的采出液处理。
设备原理是油气水混合液经设备进口进入设备，经进口分气包预脱气后又进入水洗室，在水洗室中油水混合液发生碰撞，摩擦等降低界面腊的水洗过程，分离出了大部分的游离水，没有分离的混合液经分配器布液和波纹板整流后进入沉降室，并在沉降室进行最终的油水分离，分离后的油、水分别进入油水室，并经油出口和水出口排出设备。
旋风除尘器选型
f d = 3π V r d p
(Rep≤1时)
在交界面上尘粒有三种情况: 在交界面上尘粒有三种情况:
①ft>fd 移向外壁 ②fd>ft 移向内壁 ③ft=fd 进去50%,出来50%,即除 尘效率为50%. 一般而言:dp(100%)≈2-3dp(50%)
为什麽忽略了粉尘m/s,r=0.1m,
一,工作原理
1.除尘器内气流与尘粒的运动 .
气流从宏观上看可归结为三个运动:外 涡旋,内涡旋,上涡旋.
内
上
外
含尘气流由进口沿切线方向进入除尘器后,沿器 壁由上而下作旋转运动,这股旋转向下的气流称 为 外涡旋 ( 外涡流 ),外涡旋到达锥体底部 外涡旋( 转而沿轴心向上旋转,最后经排出管排出.这股 向上旋转的气流称为 内涡旋 ( 内涡流 ) . 外 内涡旋(内涡流) 涡旋和内涡旋的旋转方向相同,含尘气流作旋转 运动时,尘粒在惯性离心力推动下移向外壁,到 达外壁的尘粒在气流和重力共同作用下沿壁面落 入灰斗. 气流从除尘器顶部向下高速旋转时,顶部压力下 降,一部分气流会带着细尘粒沿外壁面旋转向上, 到达顶部后,在沿排出管旋转向下,从排出管排 出.这股旋转向上的气流称为上涡旋.
3.分离器的气密性
漏风率:0% , 5% , 15% η: 90%, 50%, 0 要求保证旋风器的严密性. 旋风器一般:①用于粒子较大(>10m) 的场合; ②除尘效率不太高; ③浓度较高时作为初级处理; ④可串联使用.
三,旋风除尘器的分类及选型
(一)旋风除尘器的分类
1.按气体流动状况分: 按气体流动状况分:
四,旋风除尘器的设计
步骤: 步骤: 尺寸比例确定; 旋风除尘器的压力降; 效率.
(一)尺寸比例 1 . 筒体直径 D:D愈小,愈能分离细小颗粒, 筒体直径D 但过小易引起堵塞. 2 Vr < 500 m / s 为此,有人用 r 作为限制指标.D:150-200mm～800-1100mm 若处理气量大,可并联使用或采用多管式旋 风器.
旋风分离器工作原理
旋风分离器工作原理旋风分离器是一种高效的分离设备，其主要工作原理是依靠分离物料的密度不同和离心力的作用来实现分离的过程。
下面将对旋风分离器的工作原理进行详细介绍。
第一步：物料进料旋风分离器的第一步是物料的进料过程，物料将通过进料口进入旋风分离器的分离室，分离室内的旋风腔会将物料分成两个部分：重质物料和轻质物料。
在进料的过程中，需要保证物料的进料量匀称，避免因进料不均匀而影响分离效果。
第二步：减速和旋转物料进入旋风分离器后，会受到旋风腔内的旋风效应和旋风腔内的气流影响，产生旋转和减速的效果。
并且，在旋转的过程中，重质物料会由于密度更大，而被向外的离心力迫使向内侧运动，轻质物料则会受到气流的作用，产生对流运动，并且被向外部分离。
第三步：分离物料的分离效果在这一步，重质物料在旋风分离器的分离室的底部被集中排出，而轻质物料则会随着气流被推送至旋风室的上部，在旋风室的上部通过出口排出。
由于重质物料密度大，所以能够通过旋风腔向内运动并沉积在分离室底部，而轻质物料则受气流的影响而被推向外部并从出口排出。
分离物料的分离效果可以通过调整旋风分离器的分离参数和物料性质来实现。
第四步：分离效率检测和调整分离效率检测是保证旋风分离器分离效果的有效方法，通过对分离效率进行检测，可以调整分离参数来提高分离效率。
常用的分离效率检测方法有两种，一是通过分离器内部时间平分采样分析分离效率，二是在分离器出口设立样品采集仪来检测分离效率。
分离效率检测可以有效提高分离效率，并且在实际应用中可以根据物料性质和处理要求进行调整。
综上所述，旋风分离器的工作原理是依靠分离物料的密度和离心力的作用来实现分离的过程，通过物料进料、旋转减速、分离效果和分离效率检测和调整等步骤进行操作。
对于需要进行物料分离的工业生产，旋风分离器具有高效、节能、操作方便等优点，被广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工作原理
性能参数
临界粒 径
●临界粒径：理论上能被旋风分离器分离出来的最小颗
粒直径。
分离效 率
三 个 假 设
a.进入旋风分离器的气流严格按螺旋形线路作等速 运动，其切向速度等于进口速度ui
b.颗粒向器壁沉降时，必须穿过厚度等于整个进气 口宽度B的气流才能达到壁面而被分离
c.颗粒在层流区作自由沉降
dc=
压强降
9μB πNeρsui
性能参数
临界粒 径
分离效率
总分离效率 Mf=Mc+Me 总质量等于捕集的质量加上损失的质量
分离效 率 分级效率
压强降
性能参数
临界粒 径
压强降
稳ቤተ መጻሕፍቲ ባይዱ流动、不记摩擦时的伯努利方程
分离效 率
Eu（欧拉准数）
压强降
组长是在想化工原理吗？
旋风分离器的工作原理 与选型
一、工作原理
应用
在工业上广泛用于除尘和除雾
工作原理
气体 流动
旋转流动（漩涡流动） 两类理想的旋流运动： 强制涡 自由涡 实际流体中的切向速度分布则介于以上两者之间
工作原理 旋流中流体微元
工作原理
Rankin组合 强制涡流： 自由涡流： V=wr V=c/r
