供热系统中的压差及其计算

供热系统中的压差及其计算

供热系统中的压差及其计算在供热工程中,压差与阻力在大多数情况下是同义词,流体以一定的流量在一定压力情况下,流经一个水力元件、一段管段之后,其流量是不变的,其压力是有所降低的,称为压力损失,这种压力损失程度可以使用压力仪表测量出来,叫做压力差,简称压差。

单位是帕,代号Pa。

同样,流体以一定的流量在一定压力情况下,流经一个水力元件、一段管段之后,水力元件或管段不能使流体的流量减少,但对流体的流动会产生一定的摩擦力,这种摩擦力就叫做阻力。

单位也是帕,代号Pa。

在供热工程中,压力、压差、阻力之间的单位换算不需要十分精确,为了应用上的方便采用约等于的方式:1Mpa=10Kg/Cm2=100m/H2O=1000Kpa=1000000PaMpa:兆帕。

Kg/Cm2:公斤力每平方厘米,俗称公斤。

m/H2O:米水柱,俗称米。

Kpa:千帕。

Pa:帕。

用来计量压差的工具是压力表、压差表,在读取压力表的压力时,为了读取数据的准确,一定要使眼睛的压力表的中心对齐,同时务必注意要将压力表的压力数值加上它所处的位置高度,否则,读取的压力数据是不准确的。

在供热现场,尤其是一些中小型供热单位,经常看到一些热力公司职工填写的生产运行报表上、自动控制的显示仪表上,出现供水压力低于回水压力的现象,其实这是由于供水压力的压力表、测压点在高点上,而回水压力的压力表、测量点在低处,都是由于没有计算地势位差而产生的结果。

如果两个压力表在同一高度,在计算压差时,则可以不考虑压力表的高度差。

市场上销售的普通压力表不能满足供热的数字量化管理的要求,集中供热应该使用量程6公斤或10公斤、精度达到1米或更高精度的压力表,特殊位置还要使用具有耐震功能的高精度压力表。

供热系统中的压差主要的有以下几个:循环泵进出口压差、锅炉进出口压差、供热外网供回水压差、除污器进出口压差、热用户进出口压差。

循环泵进出口压差循环水泵的进出口都应安装有压力表,这里应安装抗震型高精度压力表。

压差和扬程换算公式

压差和扬程换算公式

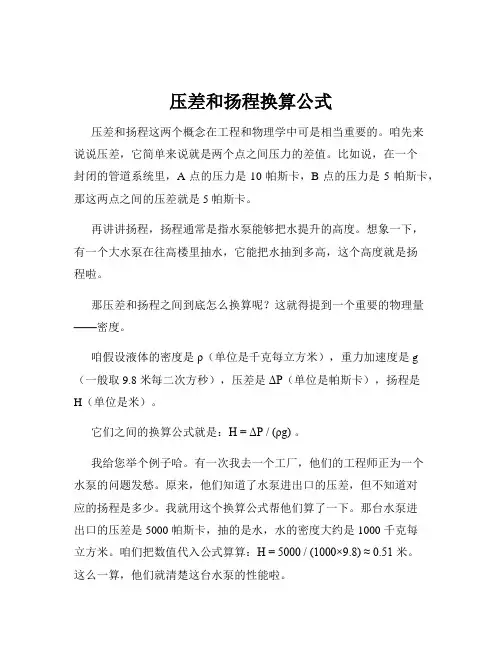

压差和扬程换算公式压差和扬程这两个概念在工程和物理学中可是相当重要的。

咱先来说说压差,它简单来说就是两个点之间压力的差值。

比如说,在一个封闭的管道系统里,A 点的压力是 10 帕斯卡,B 点的压力是 5 帕斯卡,那这两点之间的压差就是 5 帕斯卡。

再讲讲扬程,扬程通常是指水泵能够把水提升的高度。

想象一下,有一个大水泵在往高楼里抽水,它能把水抽到多高,这个高度就是扬程啦。

那压差和扬程之间到底怎么换算呢?这就得提到一个重要的物理量——密度。

咱假设液体的密度是ρ(单位是千克每立方米),重力加速度是 g (一般取 9.8 米每二次方秒),压差是ΔP(单位是帕斯卡),扬程是H(单位是米)。

它们之间的换算公式就是:H = ΔP / (ρg) 。

我给您举个例子哈。

有一次我去一个工厂,他们的工程师正为一个水泵的问题发愁。

原来,他们知道了水泵进出口的压差,但不知道对应的扬程是多少。

我就用这个换算公式帮他们算了一下。

那台水泵进出口的压差是 5000 帕斯卡,抽的是水,水的密度大约是 1000 千克每立方米。

咱们把数值代入公式算算:H = 5000 / (1000×9.8) ≈ 0.51 米。

这么一算,他们就清楚这台水泵的性能啦。

在实际应用中,这个换算公式用处可大了。

比如说在建筑的给排水系统中,要确定水泵能不能把水送到指定的高度,就得先算出压差,再通过这个公式换算出扬程,看看是不是满足要求。

还有在一些化工生产流程里,液体的输送也离不开对压差和扬程的准确计算。

要是算错了,那可就麻烦大啦,可能会导致液体输送不到位,影响整个生产过程。

总之,压差和扬程的换算公式虽然看起来简单,但在实际工作和学习中,掌握好它可是能解决不少问题的呢!。

流体力学综合实验装置测试的压差单位

流体力学综合实验装置测试的压差单位

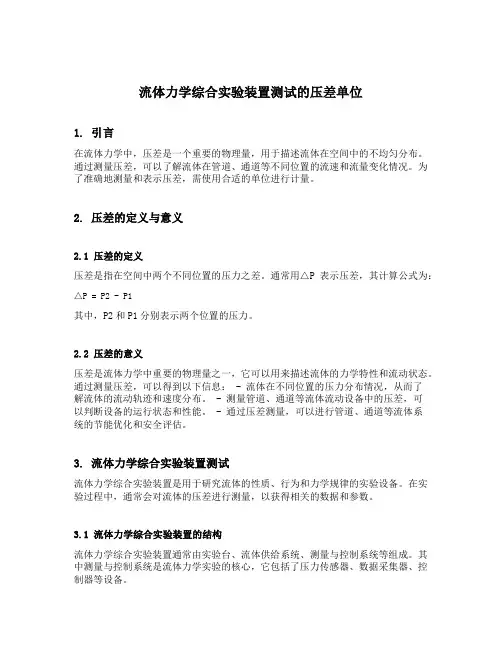

流体力学综合实验装置测试的压差单位1. 引言在流体力学中,压差是一个重要的物理量,用于描述流体在空间中的不均匀分布。

通过测量压差,可以了解流体在管道、通道等不同位置的流速和流量变化情况。

为了准确地测量和表示压差,需使用合适的单位进行计量。

2. 压差的定义与意义2.1 压差的定义压差是指在空间中两个不同位置的压力之差。

通常用△P表示压差,其计算公式为:△P = P2 - P1其中,P2和P1分别表示两个位置的压力。

2.2 压差的意义压差是流体力学中重要的物理量之一,它可以用来描述流体的力学特性和流动状态。

通过测量压差,可以得到以下信息: - 流体在不同位置的压力分布情况,从而了解流体的流动轨迹和速度分布。

- 测量管道、通道等流体流动设备中的压差,可以判断设备的运行状态和性能。

- 通过压差测量,可以进行管道、通道等流体系统的节能优化和安全评估。

3. 流体力学综合实验装置测试流体力学综合实验装置是用于研究流体的性质、行为和力学规律的实验设备。

在实验过程中,通常会对流体的压差进行测量,以获得相关的数据和参数。

3.1 流体力学综合实验装置的结构流体力学综合实验装置通常由实验台、流体供给系统、测量与控制系统等组成。

其中测量与控制系统是流体力学实验的核心,它包括了压力传感器、数据采集器、控制器等设备。

3.2 测量压差的方法测量压差的方法有多种,常见的有差压法、静压法和动压法等。

这些方法在原理和应用场景上有所不同,但核心思想都是通过比较不同位置的压力差来得到压差值。

3.2.1 差压法差压法是最常用的测量压差的方法之一。

它通过在流体中设置测压孔,采用不同的差压传感器测量两个孔之间的压差,从而得到流体的压差值。

3.2.2 静压法静压法是一种通过测量流体静压来间接计算压差的方法。

静压法适用于流体的流动速度较低或压力变化较小的情况。

测量时,通过在流体中设置多个静压孔,分别测量不同位置的静压,然后计算其差值得到压差。

润滑油过滤器压差计算方法

润滑油过滤器压差计算方法

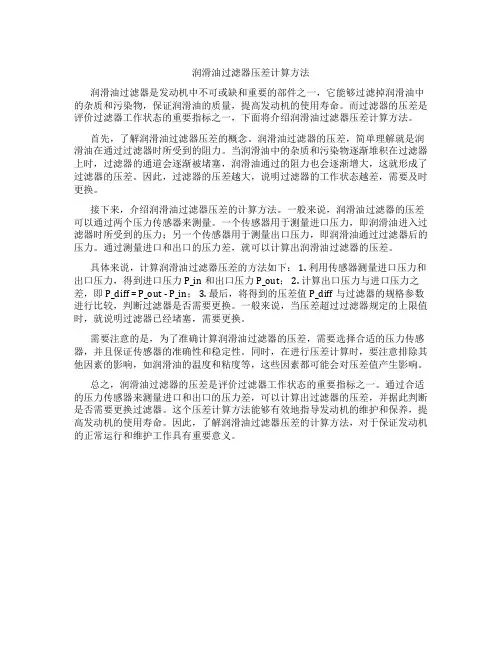

润滑油过滤器压差计算方法润滑油过滤器是发动机中不可或缺和重要的部件之一,它能够过滤掉润滑油中的杂质和污染物,保证润滑油的质量,提高发动机的使用寿命。

而过滤器的压差是评价过滤器工作状态的重要指标之一,下面将介绍润滑油过滤器压差计算方法。

首先,了解润滑油过滤器压差的概念。

润滑油过滤器的压差,简单理解就是润滑油在通过过滤器时所受到的阻力。

当润滑油中的杂质和污染物逐渐堆积在过滤器上时,过滤器的通道会逐渐被堵塞,润滑油通过的阻力也会逐渐增大,这就形成了过滤器的压差。

因此,过滤器的压差越大,说明过滤器的工作状态越差,需要及时更换。

接下来,介绍润滑油过滤器压差的计算方法。

一般来说,润滑油过滤器的压差可以通过两个压力传感器来测量。

一个传感器用于测量进口压力,即润滑油进入过滤器时所受到的压力;另一个传感器用于测量出口压力,即润滑油通过过滤器后的压力。

通过测量进口和出口的压力差,就可以计算出润滑油过滤器的压差。

具体来说,计算润滑油过滤器压差的方法如下: 1. 利用传感器测量进口压力和出口压力,得到进口压力P_in和出口压力P_out; 2. 计算出口压力与进口压力之差,即P_diff = P_out - P_in; 3. 最后,将得到的压差值P_diff与过滤器的规格参数进行比较,判断过滤器是否需要更换。

一般来说,当压差超过过滤器规定的上限值时,就说明过滤器已经堵塞,需要更换。

需要注意的是,为了准确计算润滑油过滤器的压差,需要选择合适的压力传感器,并且保证传感器的准确性和稳定性。

同时,在进行压差计算时,要注意排除其他因素的影响,如润滑油的温度和粘度等,这些因素都可能会对压差值产生影响。

总之,润滑油过滤器的压差是评价过滤器工作状态的重要指标之一。

通过合适的压力传感器来测量进口和出口的压力差,可以计算出过滤器的压差,并据此判断是否需要更换过滤器。

这个压差计算方法能够有效地指导发动机的维护和保养,提高发动机的使用寿命。

因此,了解润滑油过滤器压差的计算方法,对于保证发动机的正常运行和维护工作具有重要意义。

压差计算

压差计算

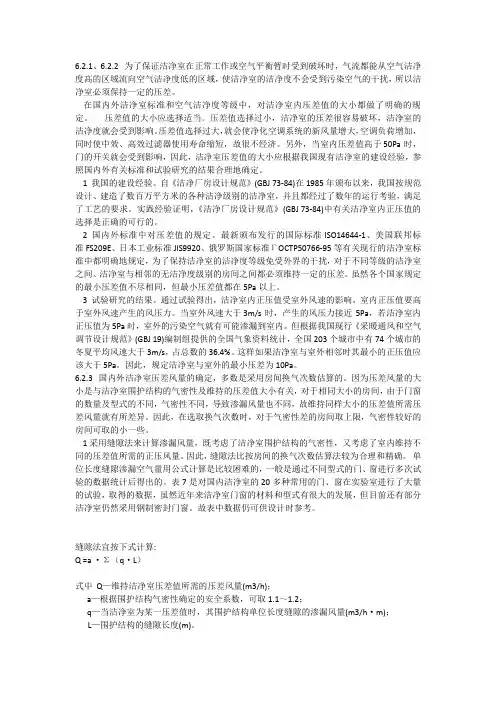

6.2.1、6.2.2为了保证洁净室在正常工作或空气平衡暂时受到破坏时,气流都能从空气洁净度高的区域流向空气洁净度低的区域,使洁净室的洁净度不会受到污染空气的干扰,所以洁净室必须保持一定的压差。

在国内外洁净室标准和空气洁净度等级中,对洁净室内压差值的大小都做了明确的规定。

压差值的大小应选择适当。

压差值选择过小,洁净室的压差很容易破坏,洁净室的洁净度就会受到影响。

压差值选择过大,就会使净化空调系统的新风量增大,空调负荷增加,同时使中效、高效过滤器使用寿命缩短,故很不经济。

另外,当室内压差值高于50Pa时,门的开关就会受到影响,因此,洁净室压差值的大小应根据我国现有洁净室的建设经验,参照国内外有关标准和试验研究的结果合理地确定。

1我国的建设经验。

自《洁净厂房设计规范》(GBJ73-84)在1985年颁布以来,我国按规范设计、建造了数百万平方米的各种洁净级别的洁净室,并且都经过了数年的运行考验,满足了工艺的要求。

实践经验证明,《洁净厂房设计规范》(GBJ73-84)中有关洁净室内正压值的选择是正确的可行的。

2国内外标准中对压差值的规定。

最新颁布发行的国际标准ISO14644-1、美国联邦标准FS209E、日本工业标准JIS9920、俄罗斯国家标准ГOCTP50766-95等有关现行的洁净室标准中都明确地规定,为了保持洁净室的洁净度等级免受外界的干扰,对于不同等级的洁净室之间、洁净室与相邻的无洁净度级别的房间之间都必须维持一定的压差。

虽然各个国家规定的最小压差值不尽相同,但最小压差值都在5Pa以上。

3试验研究的结果。

通过试验得出,洁净室内正压值受室外风速的影响,室内正压值要高于室外风速产生的风压力。

当室外风速大于3m/s时,产生的风压力接近5Pa,若洁净室内正压值为5Pa时,室外的污染空气就有可能渗漏到室内。

但根据我国现行《采暖通风和空气调节设计规范》(GBJ19)编制组提供的全国气象资料统计,全国203个城市中有74个城市的冬夏平均风速大于3m/s,占总数的36.4%。

排风管压差计算公式

排风管压差计算公式

排风管压差计算公式在工业生产中,排风系统是非常重要的一部分,它能够有效地将生产过程中产生的废气、烟尘等有害物质排出,保证了生产环境的清洁和员工的健康。

而排风系统中的排风管压差计算是一个关键的环节,它能够帮助工程师们准确地设计和维护排风系统,保证其正常运行和高效工作。

本文将介绍排风管压差计算的公式及其应用。

排风管压差计算公式的基本原理是根据流体力学的基本原理,通过排风管道的尺寸、流速等参数来计算管道内的压力损失,从而得到排风管道的压差。

一般来说,排风管道的压差可以分为两部分:摩擦阻力和局部阻力。

摩擦阻力是指由于管道内壁与气流的摩擦而产生的阻力,它与管道的长度、管壁粗糙度、气流速度等因素有关;而局部阻力则是指由于管道弯头、分支、收缩等局部结构造成的阻力,它与管道的结构形式、角度、尺寸等因素有关。

根据这些因素,可以得到排风管压差计算的基本公式如下:ΔP = (f L/D + ΣK) (ρ V^2)/2。

其中,ΔP为排风管道的压差,单位为帕斯卡(Pa);f为管道的阻力系数;L为管道长度,单位为米(m);D为管道直径,单位为米(m);ΣK为各种局部阻力的总和;ρ为空气密度,单位为千克/立方米(kg/m^3);V为气流速度,单位为米/秒(m/s)。

在实际工程中,排风管压差计算公式可以根据具体情况进行调整和修正。

例如,对于不同形状的管道,可以采用不同的阻力系数f;对于不同类型的局部结构,可以采用不同的局部阻力系数K。

此外,还需要考虑气流温度、湿度等因素对空气密度的影响,以及管道内的风阻等其他因素。

因此,在实际应用中,需要结合实际情况进行综合考虑和分析,以得到更加准确的排风管压差计算结果。

排风管压差计算公式的应用非常广泛,它可以帮助工程师们进行排风系统的设计、改造和维护。

首先,排风管压差计算可以帮助工程师们选择合适的管道尺寸和结构形式,以减小压力损失,提高排风系统的效率。

其次,排风管压差计算还可以帮助工程师们评估排风系统的运行状态,及时发现和解决管道堵塞、泄漏等问题,保证排风系统的安全和稳定运行。

开利螺杆机油压差计算

开利螺杆机油压差计算

开利螺杆机油压差计算开利螺杆机是一种常见的工业设备,广泛应用于各个行业中。

在机器的正常运行过程中,油压差是一个重要的指标,它直接关系到机器的工作效率和寿命。

本文将从开利螺杆机油压差的计算方法、影响因素以及如何有效管理油压差等方面进行探讨。

一、开利螺杆机油压差的计算方法开利螺杆机油压差的计算是通过测量进出口油压的差值来实现的。

具体的计算方法如下:1. 首先,需要测量进口油压和出口油压。

进口油压是指油液进入开利螺杆机的压力,出口油压是指油液离开开利螺杆机的压力。

2. 然后,计算进口油压和出口油压的差值。

油压差等于进口油压减去出口油压。

3. 最后,根据计算得到的油压差值,对开利螺杆机的工作状态进行评估和调整。

二、影响开利螺杆机油压差的因素开利螺杆机油压差的大小受多种因素的影响,主要包括以下几个方面:1. 油液的黏度:油液的黏度直接影响油压差的大小。

黏度越高,油液通过螺杆机时的阻力越大,油压差也就越大。

2. 温度:温度的变化也会对油压差产生影响。

温度升高会导致油液的黏度降低,从而减小油压差。

3. 进口和出口的阀门状态:进口和出口的阀门状态会影响油液的流量和压力,进而影响油压差。

如阀门关闭不严,会导致油压差增大。

4. 设备磨损程度:设备磨损程度也会对油压差产生影响。

设备磨损严重会导致油液泄漏增加,从而增大油压差。

三、有效管理油压差的方法为了保证开利螺杆机的正常运行和延长设备的使用寿命,需要有效管理油压差。

以下是几种常用的管理方法:1. 定期检查设备:定期检查设备的磨损情况,及时更换磨损的部件,减少油液泄漏,降低油压差。

2. 控制油液温度:控制油液的温度在合适的范围内,避免温度过高或过低,以减小油压差。

3. 定期维护和保养:定期清洗设备,更换油液,保持设备的良好状态,减少油液污染,降低油压差。

4. 调整阀门状态:根据实际情况调整进口和出口的阀门状态,确保阀门关闭严密,减小油压差。

5. 使用优质油液:选择优质的油液,具有良好的润滑性和抗磨损性,能够减小油压差。

计算压差风量

计算压差风量

计算压差风量的方法有:
1.换气次数法
压差为5 pa时,换气次数:1-2次/h
压差为10 pa时,换气次数:2-4次/h
所谓的压差换气次数=原设计的换气次数(原千级设计=50-60)+维持压差的换气次数(4次);
故维持压差所需风量=换气次数×总体积
1.缝隙法压差风量的确定
Q=a×∑(q×l)
其中:Q——维持压差值所需的压差风量(m3/h);
a——根据维护结构气密性确定的安全系数,可取;
q——当洁净室为某一压差值时,其围护结构单位长度缝隙的渗漏风量(m3/h·m)
l——围护结构的缝隙长度(m);
根据洁净棚的实际情况,定为非密闭门,要求假设压差为10pa,根据表格可查到q=24
m3/h·m;缝隙长度包括垂帘门(高),底部出风口(长度),安全系数取,通过计算可以得出维持10pa压差所需的风量,结合实际FFU数量,可计算出风量是否符合要求。

节流压差计算

节流压差计算

节流压差计算
节流压差计算是工程领域中常见的计算问题之一。

在流体力学中,通过管道、阀门等局部限制流量的装置,会产生一定的压差。

这种压差常常被称为节流压差,因为它是通过调节流量来节制流体流动的。

节流压差的计算可以帮助我们更好地了解流体在管道或阀门中的流
动情况,从而更好地设计和优化相关的设备。

对于节流压差的计算,通常需要考虑多种因素,如流体的密度、粘度、流速、管道直径、节流装置的类型等等。

本文将介绍一些常见的节流压差计算方法,并为读者提供一些相关的实用工具和参考资料。

- 1 -。

泵的压差计算

泵的压差计算

泵的压差计算泵吸入压力和最大吸入压力计算a)泵吸入压力计算泵的吸入压力按流量不同可分为正常流量下的吸入压力和设计流量下的吸入压力。

1)正常流量下泵的吸入压力由式(3.2-1)计算:式中:P ds——正常流量下泵的吸入压力,kPa;K acc——往复泵脉冲损失系数,见表3.1-1,离心泵Kacc取1;H1acc——往复泵吸入管道加速度损失,m液柱,对离心泵H1acc取0。

式中其余符号意义同前。

2)设计流量下泵的吸入压力由式(3.2-2)计算:P ds=P1±19.81γ•H1−(ΔP1•K2acc+ΔP e1)K2−9.81γ•H1acc(3.2-2)式中:P ds——设计流量下泵的吸入压力,kPa。

式中其余符号意义同前。

b)泵最大吸入压力计算泵的最大吸入压力是指泵吸入处可能出现的最高压力,为泵吸入侧容器由于不正常情况可能出现的最高压力及产生的最高液位的净压力之和,如式(3.2-3)所示。

P s.max=P1max+9.81H1max•γ(3.2-3)式中:P s.max——泵的最大吸入压力,kPa;P1.max——泵吸入侧容器可能出现的最高压力,若有安全阀或爆破片,取整定压力或设计爆破压力,kPa;H1.max——从吸入侧容器可能出现最高液面到泵基础顶面的垂直距离,m;γ——泵进口条件下液体的相对密度。

3.2.2泵压差和泵排出压力计算a)泵压差计算1)泵出口无控制阀的系统设计流量下,泵最小压差按式(3.2-4)计算:ΔP p.min=(P2−P1)+9.81(H2−H1)γ+[(ΔP1+ΔP2)K2acc+ΔP e1+ΔP e2)]•K2+9.81γ•(H1acc+H2acc)(3.2-4)式中:ΔP p.min——设计流量下泵最小压差,kPa;H2——泵出口必须达到的最高点距泵基顶面的垂直距离,m;P2——泵排出侧容器正常出现的最高压力,kPa;ΔP2——泵出口管道(包括管件、阀门等)正常流量下总摩擦压力降,kPa;ΔPe2——正常流量下泵排出管道上设备压力降之和(包括工业炉、过滤器、换热器、孔板、喷头、流量计、设备进出管口压力降等),kPa;H2acc——往复泵排出管道加速度损失,m液柱,见式(3.1-7),对离心泵H2acc取0。

压力差计算公式

压力差计算公式

压力差计算公式
1 压力差计算公式
压力差计算公式是一个可以测量液体流速压力的数学公式。

它可以用来估算多个变量之间的关系,包括液体的流速和压力。

此公式很重要,因为它可以帮助工程师估算流体传输系统中的压力差。

压力差计算公式的格式是:Δp=ρgh,其中,Δp表示压力差,ρ是液体的密度,g是重力加速度,h表示液体的动态高度。

它可以被理解为:液体在高度不同的区域之间传输时,其压力差由液体密度,重力加速度和液体动态高度综合决定。

压力差计算公式常被用于水电厂,化工厂,造纸厂等,用于控制来源的压力,防止管道中的水压过高而损坏机器。

该公式还可以用于设计各种催化剂系统,帮助优化反应,以及维护和修复流体设备。

使用压力差计算公式还有助于了解流体传输系统中可能存在的瓶颈问题。

通过识别液体流速和压力之间的差异,可以找出系统中可能存在的故障点,并采取必要措施进行修复。

总之,压力差计算公式是一种重要的数学工具,可以为工程师提供估计流体传输系统压力的可靠方法。

这种方法可以帮助发现和解决随着时间推移可能发生的管道损坏问题。

净化区压差计算公式

净化区压差计算公式

净化区压差计算公式在净化区(cleanroom)的设计和运行过程中,净化区压差是一个非常重要的参数。

它可以帮助我们评估净化区内外的空气流动情况,以及净化区的工作状态。

因此,了解净化区压差的计算公式是非常重要的。

首先,让我们来了解一下净化区压差的定义。

净化区压差指的是净化区内外的气压差异。

通常情况下,净化区的气压要比外部环境的气压高,这样可以防止外部空气和微粒进入净化区,确保净化区内的空气质量。

净化区压差的计算公式可以通过以下步骤得到:步骤一,获取净化区内外的气压值。

首先,我们需要测量净化区内外的气压值。

通常情况下,净化区的气压要比外部环境的气压高,这样可以确保净化区内的空气不会流出去,同时外部空气也不会流入净化区。

步骤二,计算净化区压差。

净化区压差可以通过以下公式来计算:ΔP = P1 P2。

其中,ΔP表示净化区压差,P1表示净化区内的气压值,P2表示净化区外的气压值。

通过这个公式,我们可以得到净化区内外的气压差异,从而评估净化区的工作状态。

步骤三,评估净化区的工作状态。

一般情况下,净化区的设计压差是根据具体的净化级别和工作要求来确定的。

通过测量净化区压差,我们可以评估净化区的工作状态是否符合设计要求。

如果净化区压差低于设计要求,可能意味着净化区内的空气质量受到了影响,需要及时调整净化设备;如果净化区压差过高,可能会增加运行成本,需要适当调整净化设备。

除了上述的基本计算公式外,还有一些特殊情况需要考虑。

例如,在净化区内需要进行气密性测试时,还需要考虑气密性对净化区压差的影响;在净化区内需要进行局部压差测试时,还需要考虑局部压差对净化区压差的影响。

总之,净化区压差的计算公式可以帮助我们评估净化区的工作状态,确保净化区内的空气质量符合要求。

因此,在净化区的设计和运行过程中,我们需要充分了解净化区压差的计算公式,并根据实际情况进行合理的评估和调整。

离心泵并联后工况计算方法

离心泵并联后工况计算方法

离心泵并联后工况计算方法1.压差计算:离心泵并联运行时,需要先计算每台泵的压差,以决定其工作状态。

通常情况下,每台泵的出口压力应相同,可以通过流量和管道阻力来计算每台泵的压差。

假设并联运行的离心泵有n台,分别编号为1到n,则每台泵的压差可以通过下式计算:ΔP=[(ΔP总-ΔP管道)/n]其中,ΔP总为系统总压差,ΔP管道为管道阻力压差。

2.流量分配:并联的离心泵在达到所需的总流量后,需要根据不同的运行状态,将流体按比例分配给各个泵。

常见的流量分配方式包括:-定一台主泵的流量,其他泵根据比例运行。

主泵的流量通常为总流量的50%到70%之间,而副泵根据比例分别为100%-主泵流量。

-等角速度分配流量。

即每台泵的转速相同,根据泵的特性曲线和工作点的位置,按比例分配流量。

-等扬程分配流量。

即每台泵的扬程相同,根据泵的特性曲线和工作点的位置,按比例分配流量。

-等效功率分配流量。

即每台泵的有效功率相同,根据泵的特性曲线和工作点的位置,按比例分配流量。

3.阻力曲线计算:离心泵并联运行时,可以通过绘制系统管道的阻力曲线来确定各泵的工作点。

阻力曲线通常是通过实验测量得到的,也可以使用一些计算方法来估算。

根据管道结构、流体特性和流量分配条件,可以得到每台泵的扬程和流量。

同时,还需要检查每台泵的最大流量和最大扬程是否满足系统要求。

另外,还需要将泵的特性曲线和管道的阻力曲线进行匹配,以确保系统在理想工作区域内运行。

根据实际情况,可以进行多次计算和优化,以找到最佳的工况。

4.功率计算:并联运行的离心泵,其总功率可以通过各泵的功率求和得到。

每台泵的功率可以通过流体密度、流量、扬程和效率来计算。

并联运行的离心泵通常具有较高的效率,因为多个泵共同工作可以减小单台泵的负荷。

总结起来,离心泵并联后的工况计算,涉及到压差、流量分配、阻力曲线和功率等方面。

需要根据实际情况,综合考虑各个因素,并进行适当的计算和优化,以确保系统在理想工作区域内运行。

压差的计算公式

压差的计算公式

压差的计算公式压差,简单来说,就是两个压力之间的差值。

在我们的日常生活和各种科学技术领域中,压差可是个相当重要的概念呢!压差的计算公式,其实并不复杂,但要真正理解和运用好它,还得下点功夫。

压差的计算公式通常表示为:ΔP = P1 - P2 ,这里的ΔP 就表示压差,P1 是较大的压力,P2 是较小的压力。

为了让大家更好地理解压差的计算,我给大家讲讲我曾经遇到的一件事儿。

有一次,我去参观一个工厂,这个工厂是生产汽水的。

在他们的灌装车间里,我发现了一个很有趣的现象。

当时,工人们正在调整灌装设备,我好奇地凑过去看。

那个负责设备的师傅跟我说,他们得保证灌装时瓶子里的压力和储存罐里的压力有一个合适的压差,不然汽水就灌不好。

我就问师傅,那这个压差是怎么算的呀?师傅笑着说,这可简单啦,就用储存罐里的压力减去瓶子里的压力就行。

他还给我举了个例子,比如说储存罐里的压力是 5 个大气压,而瓶子能承受的最大压力是 3 个大气压,那压差就是 5 - 3 = 2 个大气压。

如果压差太大,瓶子可能会爆开;压差太小,汽水又灌不满。

这让我一下子就明白了压差计算的重要性。

在物理学中,压差的计算经常用于研究流体的流动。

比如在管道中,液体或者气体的流动速度和压差是密切相关的。

如果管道两端的压差越大,那么流体的流速就会越快。

在气象学里,压差也是个关键的因素。

不同地区之间的气压差会导致空气的流动,从而形成风。

想象一下,高压区的空气就像一群着急赶路的人,拼命地往低压区跑,这一跑就形成了风。

在工程领域,像是液压系统中,准确计算压差对于系统的正常运行和性能优化至关重要。

如果压差计算错误,可能会导致液压设备无法正常工作,甚至出现故障。

再比如说,我们家里用的空调。

空调的制冷和制热效果,其实也和压差有关系。

空调内部的制冷剂在不同部件之间流动时,压差的控制决定了制冷或制热的效率。

总之,压差的计算公式虽然简单,但是它在众多领域的应用却十分广泛和重要。

无论是工业生产、科学研究,还是我们日常生活中的一些设备,都离不开对压差的准确计算和合理控制。

油气井合理生产压差计算方法

油气井合理生产压差计算方法

一:变形介质储层油井合理压差及产能分析通过试油分析,可以得到极限生产压差Δpcrt ,在此压差下的产量为极限产量qcrt ,此外当压差控制在Δpopt ,即略低于极限压差(约10 %) 时的油井产量为合理产量qopt .二:低渗透地层射孔测试联作的最小测试压差三、注水井合理射孔压差的确定1、常规负压设计1. 1最小负压Δpmin的确定-3um2101. 2最大负压Δpmax的确定1. 3施工负压的确定2、最小负压计算模型四、油气井完井射孔压差的确定一、考虑工具强度 1)封隔器深井测试时,由于井深的增加,压力场的变化比较复杂。

封隔器坐封时首先要达到坐封吨位,开井时由于井底气体的流动,压力波动比较大,不能超过封隔器的最大承压能力。

最大封上封下-P P P ≤井底压力封下=P P套管液柱套管封上=P P P +2)水力锚 二、考虑地层原因1、确定最小有效负压差的方法 (1)美国岩心公司3668.0/841.1K P =∆ K ——岩心渗透率,2m μ(2)美国Conoco 公司3.0/24.17K P =∆ K ——产层渗透率,2310m μ-若储层无出砂史m ax m in rec p 80p 20p ∆⨯+∆⨯=∆..若储层有出砂史m ax m in rec p 20p 80p ∆⨯+∆⨯=∆..(3)由地层渗透率确定最小有效负压差min p ∆ 当23um 101K -⨯<时,K 17.24p m in /)(=∆气井当23um 101K -⨯>时,0.18m in K 17.24p /)(=∆气井 ,0.3m i n K 17.24p /)(=∆油井 (4)由邻近泥岩声波时差确定Δpmax若m 300us DT as/>,气井:)(.as m ax DT 4265233059p -=∆油井:)(.as m ax DT 9293924132p -=∆若m 300us DT as /<,大安全压力井下管柱和水泥环的最=∆m ax p式中:KPa p m in —最小有效负压差,—∆KPa p m ax —最大有效负压差,—∆ KPa p rec —合理负压差,—∆2、确定冲洗射孔孔眼最小负压值及防止出砂最大负压值 (1)清洗孔眼最小负压值⎥⎦⎤⎢⎣⎡⎪⎪⎭⎫ ⎝⎛-⨯+⎪⎪⎭⎫ ⎝⎛⨯⨯⨯⨯⨯=∆21212402212r 1r 1r Re r r ln K r Re u 1012523p ρ..式中:MPa p ,—清洗孔眼的最小负压—∆; s mPa u ∙—流体粘度,—; —雷诺数—Re ;cm r 2—压实带半径,— ; cm r 1—孔眼半径,— ;3cm —原油密度,g/—ρ;23um 10K -—压实带渗透率,— (2)预测防止出砂的最大负压研究结果表明,防止出砂的最大负压是地层渗透率、孔隙度、泊松比、弹性模量、泥质含量、套管安全压力、射孔枪弹等有关参数的函数通过以上不同的计算方法对胜利油田10口井进行了计算对比分析,计算推荐压差与实际压差基本吻合,有些井的数据相差比较大,这与基础数据也有关,在这里面涉及到地层压力、流动压力、产层渗透率数据,在记录和测量时难免有误差。

压差流量计计算公式

压差流量计计算公式

压差流量计计算公式
公式1:差压式流量计的差压与流量关系的换算
差压式流量计的差压与流量的平方成正比,或者说流量与差压的平方根成正比,用以下公式表示:
流量仪表的刻度单位为流量百分数,差压的下限量程为0时,得
以上公式中△P为任意差压;Q为任意流量;△Pmax为差压上限;Qmax为流量上限;n为任意的流量百分数。

【案例】
某差压变送器的量程为0-40kPa,对应的流量为0-1603/h,输出信号为4-20mA,差压变送器输出电流为8mA时,流量应该是多少?差压又是多少?
解:①根据流量计算公式计算差压式流量计的流量输出为8mA 时,流量是80m3/h。

②已知差压变送器输出8mA时,流量是80m3/h,流量是满量程的50%,根据流量计算公式计算差压变送器差压值输出电流为8mA 时,差压是10kPa。

公式2:标准状态和工作状态下的体积流量换算
标准状态和工作状态的体积流量换算公式如下:
公式中qv为工作状态下的体积流量,单位m3/h;qn为标准状态下的体积流量,单位m3/h;P为工作状态下的绝对压力,单位Pa;Pn 为标准状态下的绝对压力,单位Pa;T为工作状态下的热力学温度,单位K;Tn为标准状态下的热力学温度,单位K;Z为工作状态下的气体压缩系数;Zn为标准状态下的气体压缩系数;
【案例】
某空气流量计设计量程为0-2000m3/h(20℃,101.325kPa状态下),工作状态下的压力为0.5MPa,温度为60℃,求工作状态下的体积流量。

解:把数据代入公式计算工作状态下的体积流量本台流量计工作状态下的体积流量范围为0-460m3/h。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

6.2.1、6.2.2为了保证洁净室在正常工作或空气平衡暂时受到破坏时,气流都能从空气洁净度高的区域流向空气洁净度低的区域,使洁净室的洁净度不会受到污染空气的干扰,所以洁净室必须保持一定的压差。

在国内外洁净室标准和空气洁净度等级中,对洁净室内压差值的大小都做了明确的规定。

压差值的大小应选择适当。

压差值选择过小,洁净室的压差很容易破坏,洁净室的洁净度就会受到影响。

压差值选择过大,就会使净化空调系统的新风量增大,空调负荷增加,同时使中效、高效过滤器使用寿命缩短,故很不经济。

另外,当室内压差值高于50Pa时,门的开关就会受到影响,因此,洁净室压差值的大小应根据我国现有洁净室的建设经验,参照国内外有关标准和试验研究的结果合理地确定。

1我国的建设经验。

自《洁净厂房设计规范》(GBJ73-84)在1985年颁布以来,我国按规范设计、建造了数百万平方米的各种洁净级别的洁净室,并且都经过了数年的运行考验,满足了工艺的要求。

实践经验证明,《洁净厂房设计规范》(GBJ73-84)中有关洁净室内正压值的选择是正确的可行的。

2国内外标准中对压差值的规定。

最新颁布发行的国际标准ISO14644-1、美国联邦标准FS209E、日本工业标准JIS9920、俄罗斯国家标准ГOCTP50766-95等有关现行的洁净室标准中都明确地规定,为了保持洁净室的洁净度等级免受外界的干扰,对于不同等级的洁净室之间、洁净室与相邻的无洁净度级别的房间之间都必须维持一定的压差。

虽然各个国家规定的最小压差值不尽相同,但最小压差值都在5Pa以上。

3试验研究的结果。

通过试验得出,洁净室内正压值受室外风速的影响,室内正压值要高于室外风速产生的风压力。

当室外风速大于3m/s时,产生的风压力接近5Pa,若洁净室内正压值为5Pa时,室外的污染空气就有可能渗漏到室内。

但根据我国现行《采暖通风和空气调节设计规范》(GBJ19)编制组提供的全国气象资料统计,全国203个城市中有74个城市的冬夏平均风速大于3m/s,占总数的36.4%。

这样如果洁净室与室外相邻时其最小的正压值应该大于5Pa。

因此,规定洁净室与室外的最小压差为10Pa。

6.2.3国内外洁净室压差风量的确定,多数是采用房间换气次数估算的。

因为压差风量的大小是与洁净室围护结构的气密性及维持的压差值大小有关,对于相同大小的房间,由于门窗的数量及型式的不同,气密性不同,导致渗漏风量也不同,故维持同样大小的压差值所需压差风量就有所差异。

因此,在选取换气次数时,对于气密性差的房间取上限,气密性较好的房间可取的小一些。

1采用缝隙法来计算渗漏风量,既考虑了洁净室围护结构的气密性,又考虑了室内维持不同的压差值所需的正压风量。

因此,缝隙法比按房间的换气次数估算法较为合理和精确。

单位长度缝隙渗漏空气量用公式计算是比较困难的,一般是通过不同型式的门、窗进行多次试验的数据统计后得出的。

表7是对国内洁净室的20多种常用的门、窗在实验室进行了大量的试验,取得的数据,虽然近年来洁净室门窗的材料和型式有很大的发展,但目前还有部分洁净室仍然采用钢制密封门窗。

故表中数据仍可供设计时参考。

缝隙法宜按下式计算:
Q=a·Σ(q·L)
式中Q—维持洁净室压差值所需的压差风量(m3/h);
a—根据围护结构气密性确定的安全系数,可取1.1~1.2;
q—当洁净室为某一压差值时,其围护结构单位长度缝隙的渗漏风量(m3/h·m);
L—围护结构的缝隙长度(m)。

2换气次数法,宜按下列数据选用:
压差5Pa时,1~2h/1。

压差10Pa时,2~4h/1。

6.2.5根据对国内洁净室的调查表明,有一部分洁净室设置了值班风机,但多数洁净室没有设置值班风机,而是采用上班前提前半小时运行净化空调系统达到洁净室自净的方法。

非连续性运行的洁净室设置值班送风的问题,应根据生产工艺具体情况而定。

如果生产工艺要求严格,在净化空调系统停止运行时,会污染室内放置的半成品,又不能采用局部处理时最好设置值班送风,值班送风系统必须送出经过净化空调处理的空气以避免洁净室内产品或设备结露。

相关文档
最新文档
