施工前图纸会审各项注意事项
建筑工程图纸会审
建筑工程图纸会审建筑工程图纸会审是工程施工前的重要环节，通过会审可以提前发现和解决设计中的问题，确保施工过程的顺利进行。
本文将介绍建筑工程图纸会审的流程和注意事项。
一、会审前的准备工作在进行建筑工程图纸会审之前，需要进行以下准备工作：1.收集图纸：收集并整理施工图纸，包括平面图、剖面图、立面图等各种图纸类型。
2.组织会审团队：由各相关专业的技术人员组成会审团队，包括建筑设计师、结构设计师、土木工程师等。
3.确定会审时间和地点：安排会审的具体时间和地点，确保相关人员的参与度和会议的顺利进行。
二、会审流程建筑工程图纸会审的流程可以分为以下几个步骤：1.图纸查阅与准备：会审开始前，参会人员应对图纸进行仔细查阅和准备，了解各项设计要求和技术细节。
2.问题提出与讨论：会审过程中，参会人员可以提出自己发现的问题，并就问题进行讨论，寻找解决方案。
3.书面记录与整理：会审过程中，应有专人负责记录会议讨论的要点、问题及解决方案，整理成书面记录。
4.问题整合与解决：通过会审会议，将所有问题整合汇总，制定解决方案，确保图纸的设计更加完善和合理。
5.会审记录的归档：将会审记录进行归档保存，以备将来查阅和参考。
三、会审注意事项在进行建筑工程图纸会审时，需要注意以下几点：1.专业人员参与：会审应邀请相关专业的技术人员参与，确保对各方面要求进行全面审查。
2.问题分析具体化：在会审过程中，对问题的提出和讨论应尽量具体化，明确指出存在的问题和改进的方向。
3.合理的时间安排：会审时间宜安排充裕，以确保对图纸进行充分的审查和讨论，避免匆忙决策带来的问题。
4.标准规范遵循：对于图纸设计，应确保符合相关的标准和规范，包括建筑设计规范、安全规范等。
5.解决方案的可行性：在确定问题的解决方案时，需要考虑到施工条件和实际可行性，避免出现无法执行的方案。
6.持续的会审工作：建筑工程图纸会审不是一次性的工作，应持续进行，及时发现和解决设计中的问题。

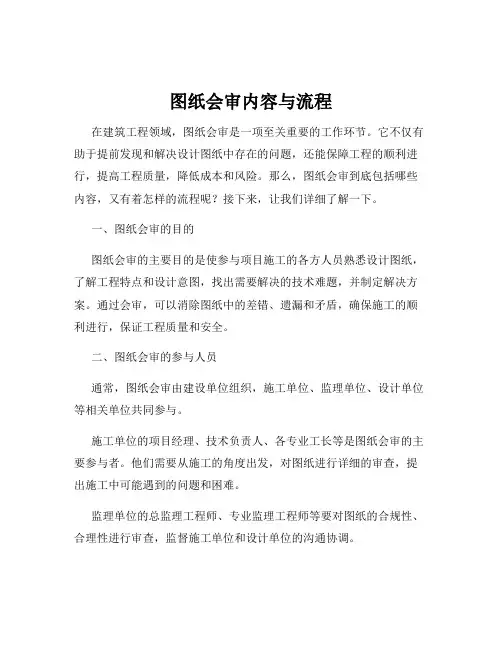

图纸会审内容与流程
图纸会审内容与流程在建筑工程领域，图纸会审是一项至关重要的工作环节。
它不仅有助于提前发现和解决设计图纸中存在的问题，还能保障工程的顺利进行，提高工程质量，降低成本和风险。
那么，图纸会审到底包括哪些内容，又有着怎样的流程呢？接下来，让我们详细了解一下。
一、图纸会审的目的图纸会审的主要目的是使参与项目施工的各方人员熟悉设计图纸，了解工程特点和设计意图，找出需要解决的技术难题，并制定解决方案。
通过会审，可以消除图纸中的差错、遗漏和矛盾，确保施工的顺利进行，保证工程质量和安全。
二、图纸会审的参与人员通常，图纸会审由建设单位组织，施工单位、监理单位、设计单位等相关单位共同参与。
施工单位的项目经理、技术负责人、各专业工长等是图纸会审的主要参与者。
他们需要从施工的角度出发，对图纸进行详细的审查，提出施工中可能遇到的问题和困难。
监理单位的总监理工程师、专业监理工程师等要对图纸的合规性、合理性进行审查，监督施工单位和设计单位的沟通协调。
设计单位的项目负责人、各专业设计人员需要在会审中对施工单位和监理单位提出的问题进行解答和说明，必要时对图纸进行修改和完善。
建设单位的项目负责人、工程管理人员等则要协调各方关系，确保图纸会审的顺利进行。
三、图纸会审的内容1、建筑图（1）审查建筑物的平面布置、立面造型、层高、门窗位置及尺寸等是否符合设计规范和使用要求。
（2）检查建筑物的防火、防水、保温、隔热等构造措施是否合理。
（3）核对楼梯、电梯、阳台、雨篷等部位的设计是否满足安全和使用要求。
2、结构图（1）审查结构体系的选型、基础形式、柱网布置、梁的配筋等是否合理。
（2）检查结构构件的尺寸、标高、配筋等是否符合规范要求。
（3）核对预埋件、预留孔洞的位置和尺寸是否准确。
3、给排水图（1）审查给排水系统的设计是否满足使用要求，管径、坡度、标高是否合理。
（2）检查管道的布置是否与其他专业（如电气、暖通）存在冲突。
（3）核对卫生器具、消防设施的位置和选型是否符合规范。
图纸会审注意事项
图纸会审注意事项1、熟悉施工合同，找出合同中可能存在的亏损项目，如是否有明显缺漏项，投标单价是否有明显不合理等，利用会审，提出变更材料、做法等方式予以变更，扭亏为盈；2、对施工图纸中存在的不便于施工、不易保证质量、不易开展抢工、浪费周转料、浪费人工等节点、造型等予以变更，以便于施工、降低成本、突出工期保证质量；3、对图纸中将来结算时不易结出应有成本的复杂做法、造型，半封闭阳台等予以变更或取消；4、以装修图为准，衡量结构做法是否满足装修要求，是否便于装修施工，是否能保证质量，一切应以满足使用功能为标准，结构应照顾装修及设备安装。
5、设备图、装修图、结构图综合审查，看是否有洞口冲突、洞口位置是否能满足结构安全，是否有或方便进行加强，是否有需结构时预留的洞口、埋件、设备基础、吊件，各洞口、吊件埋件及设备位置、标高是否与结构梁柱冲突，是否有漏标漏留的，尽量改变结构，以方便装修或设备安装，6、结构模板图与配筋图、配筋详图之间核对是否有冲突，配筋图及模板图中预留的门窗洞口及设备洞口位置是否与建筑图、设备图相符，建筑详图与平面图间比较是否有冲突，平面图是否能出立面图是否有冲突，设备管线集中处是否有足够空间。
开竣工过程详情见建委、规划委、环保局、公安消防局等部门网站开工1、索要现场管线图2、各种登记备案：见证试验室备案、见证人备案、施工单位管理人员资格备案，质量监督登记备案、节能、环保、消防、人防、城管处均需登记备案。
3、开工证、夜间施工证。
竣工：1、完工后自检合格后报监理，提出竣工报告，监理检查提出验收意见，处理完毕后监理在竣工报告上签字盖章后报甲方，甲方组织四方验收；2、需准备资料：水质、空气、沉降观测、竣工测量、消检、电检，门窗幕墙三性试验、节能试验；监理单位出具工程质量评估报告、设计、勘察单位出具工程质量检查报告。
3、组织移交建设单位，签署质量保修书；3、进行规划验收、消防验收、人防验收、节能验收、环保验收、竣工质量预验收，齐备后报请监督站到现场检查验收，监督站检查意见处理完毕后，将有关资料汇总报建委做最后的竣工备案，拿到竣工备案表。

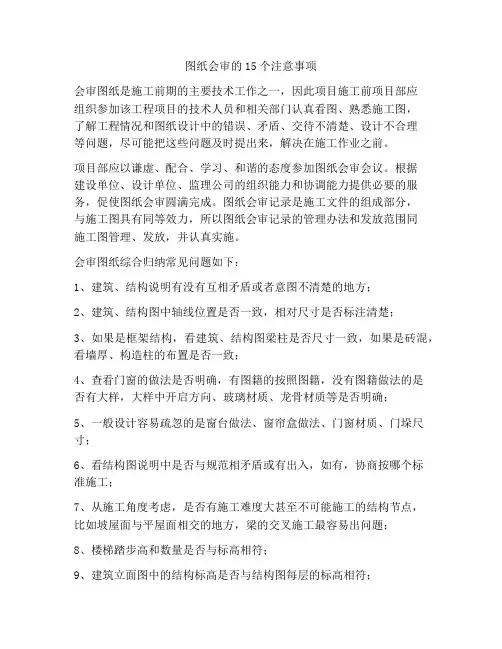

图纸会审的15个注意事项
图纸会审的15个注意事项会审图纸是施工前期的主要技术工作之一，因此项目施工前项目部应组织参加该工程项目的技术人员和相关部门认真看图、熟悉施工图，了解工程情况和图纸设计中的错误、矛盾、交待不清楚、设计不合理等问题，尽可能把这些问题及时提出来，解决在施工作业之前。
项目部应以谦虚、配合、学习、和谐的态度参加图纸会审会议。
根据建设单位、设计单位、监理公司的组织能力和协调能力提供必要的服务，促使图纸会审圆满完成。
图纸会审记录是施工文件的组成部分，与施工图具有同等效力，所以图纸会审记录的管理办法和发放范围同施工图管理、发放，并认真实施。
会审图纸综合归纳常见问题如下：1、建筑、结构说明有没有互相矛盾或者意图不清楚的地方；2、建筑、结构图中轴线位置是否一致，相对尺寸是否标注清楚；3、如果是框架结构，看建筑、结构图梁柱是否尺寸一致，如果是砖混，看墙厚、构造柱的布置是否一致；4、查看门窗的做法是否明确，有图籍的按照图籍，没有图籍做法的是否有大样，大样中开启方向、玻璃材质、龙骨材质等是否明确；5、一般设计容易疏忽的是窗台做法、窗帘盒做法、门窗材质、门垛尺寸；6、看结构图说明中是否与规范相矛盾或有出入，如有，协商按哪个标准施工；7、从施工角度考虑，是否有施工难度大甚至不可能施工的结构节点，比如坡屋面与平屋面相交的地方，梁的交叉施工最容易出问题；8、楼梯踏步高和数量是否与标高相符；9、建筑立面图中的结构标高是否与结构图每层的标高相符；10、檐口的地方标高容易出错，适当注意；11、预留洞、预埋件是否错漏；12、构造作法是否交待清楚；13、材料选用是否合理，设计是否能满足质量要求；14、基础、地沟等是否相碰；15、标准图、详图是否正确；16、门窗、构件的尺寸、规格、数量是否相符等。
图纸会审的需要注意事项
图纸会审的需要注意事项图纸会审是施工前的一项重要步骤，是关系今后施工顺利与否的一个关键程序，下面就施工中的一些体会，浅谈图纸会审中容易发生的一些问题：1.建筑、结构说明有没有互相矛盾或者意图不清楚的地方。
2.建筑、结构图中轴线位置是否一致，相对尺寸是否标注清楚。
3.如果是框架结构，看建筑、结构图梁柱是否尺寸一致，如果是砖混，看墙厚、构造柱的布置是否一致。
4.核定交桩以后的标高与图纸中的标高是否有出入，以及建筑物到建筑红线的距离。
5.查看门窗的做法是否明确，有图籍的按照图籍，没有图籍做法的是否有大样，门的开启方向是否合理，开关应留在门的开启侧。
一般设计容易疏忽的是窗台做法、门垛尺寸。
6.看结构图说明中是否与规范相矛盾或有出入，如有，协商按哪个标准施工。
7.从施工角度考虑，是否有施工难度大甚至不可能施工的结构节点。
8.楼梯踏步高和数量是否与标高相附。
9.建筑立面图中的结构标高是否与结构图每层的标高相附。
10.建筑平面里的门窗洞口尺寸、数量是否与门窗表里的尺寸、数量相符。
11.要核对水暖与电气的图纸，是否有发生同一位置有配电箱和消火栓箱（采暖分户箱）。
12.要检查室内管线是否打架，尤其是室外工程管线是否打架，立面与平屋面相交的地方，梁的交叉施工最容易出问题。
13.要注意从楼内外给排水管与室外给排水管网连接处是否是最近距离，以及地沟内是否足以容纳各种管道。
14.要注意入户电缆是否是最短距离，及总用电功率是否超出所处电网的负荷。
【校对原则】派能按建筑设计意图将结构骨架搭建起来派在搭建过程中注意不与建筑、设备发生冲突，做到不错不漏，不碰不缺X注意结构自身合理性，不合理的要与建筑协商解决X将设计意图表示完全，表达清楚派一套图的设计参数是否统一【校对顺序】图面模板配筋说明，检查完一项打一个勾。
【图面校对】。
是否有异常文字和标注（文字为?号，大小不统一，标注与实际长度不符或非整数）；。
是否有多余文字、尺寸线和多余轴线；。
图纸会审的主要内容及注意事项
图纸会审的主要内容及注意事项图纸会审是指工程各参建单位（建设单位、监理单位、施工单位）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。
图纸会审由建设单位组织并记录。
通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。
一、图纸会审的主要内容有：1)尺寸、标高是否一致（建筑、结构）；2)水、电、设备安装专业图之间、图号之间是否有矛盾；3)预留洞、预埋件是否错漏（各专业）；4)构造作法是否交待清楚；5)材料选用是否合理，设计是否能满足质量要求；6)建筑图与结构图是否一致；7)标准图、详图是否正确；8)顶棚、墙面、墙裙、踢脚线、地面等装修作法是否协调（多数设计院均采用图集）；9)门窗、构件的尺寸、规格、数量是否相符等。
二、图纸会审的一般方法：先粗后细：就是先看平，立、剖面图，对整个工程的概貌有一个轮廓的了解，对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象。
然后再看细部做法，核对总尺寸与细部尺寸。
三、图纸会审中应注意的常见问题：1)建筑部分：建(构)筑物平面布置在建筑总图上的位置有无不明确或依据不足之处，建(构)筑物平面布置与现场实际有无不符情况等。
2)先小后大：首先看小样图再看大样图，核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符；所采用的标准构配件图集编号、类型、型号与设计图纸有无矛盾；索引符号是否存在漏标；大样图是否齐全等。
3)先建筑后结构：就是先看建筑图，后看结构图；并把建筑图与结构图相互对照，核对其轴线尺寸、标高是否相符，有无矛盾，杏对有无遗漏尺寸，有无构造不合理之处。
4)先一般后特殊：应先看一般的部位和要求，后看特殊的部位和要求。
特殊部位一般包括地基处理方法，变形缝的设置，防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求。
图纸会审的主要内容及注意事项
图纸会审的主要内容及注意事项图纸会审的主要内容及注意事项图纸会审是指工程各参建单位（建设单位、监理单位、施工单位）在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。
图纸会审由建设单位组织并记录。
通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。
一、图纸会审的主要内容有：1)尺寸、标高是否一致（建筑、结构）；2)水、电、设备安装专业图之间、图号之间是否有矛盾；3)预留洞、预埋件是否错漏（各专业）；4)构造作法是否交待清楚；5)材料选用是否合理，设计是否能满足质量要求；6)建筑图与结构图是否一致；7)标准图、详图是否正确；8)顶棚、墙面、墙裙、踢脚线、地面等装修作法是否协调（多数设计院均采用图集）；9)门窗、构件的尺寸、规格、数量是否相符等。
二、图纸会审的一般方法：先粗后细：就是先看平，立、剖面图，对整个工程的概貌有一个轮廓的了解，对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象。
然后再看细部做法，核对总尺寸与细部尺寸。
三、图纸会审中应注意的常见问题：1)建筑部分：建(构)筑物平面布置在建筑总图上的位置有无不明确或依据不足之处，建(构)筑物平面布置与现场实际有无不符情况等。
2)先小后大：首先看小样图再看大样图，核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符；所采用的标准构配件图集编号、类型、型号与设计图纸有无矛盾；索引符号是否存在漏标；大样图是否齐全等。
3)先建筑后结构：就是先看建筑图，后看结构图；并把建筑图与结构图相互对照，核对其轴线尺寸、标高是否相符，有无矛盾，杏对有无遗漏尺寸，有无构造不合理之处。
4)先一般后特殊：应先看一般的部位和要求，后看特殊的部位和要求。
特殊部位一般包括地基处理方法，变形缝的设置，防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求。
工程施工图纸会审时间
工程施工图纸会审时间一、会审的目的1.核对设计符合规范标准：通过会审可以确保设计图纸符合国家相关的规范标准，保证工程质量达到要求。
2.协调各方利益：在会审过程中，各方可以共同商讨设计问题，解决矛盾，达成共识，减少后期纠纷。
3.规范施工程序：通过会审可以明确施工程序和责任分工，提高工程施工效率，确保施工顺利进行。
二、会审的内容1.工程施工图纸：包括结构图、设备图、管道图等相关图纸。
2.工程标准和规范：比如相关的国家标准、行业标准等。
3.施工流程和时间节点：明确施工顺序、施工里程碑和关键节点。
4.材料选用和质量标准：确保施工材料符合标准，保证工程质量。
5.安全措施和环保要求：确保施工过程中安全措施到位，保护环境。
6.其他有关因素：比如施工场地、交通条件、水电资源等。
三、会审流程1.确定会审时间和地点：由工程负责人确定会审时间和地点，通知相关人员参加会审。
2.会审前准备：参与会审人员应提前准备相关资料，包括设计图纸、技术资料等。
3.开展会审：在会审过程中，主持人逐一对设计图纸进行解读和讨论，各方就设计问题进行交流和沟通。
4.整理会审结果：将会审过程中提出的问题和建议进行整理，形成会审报告并记录在案。
5.会审总结：会审结束后，对会审过程进行总结和评估，确定下一步的工作计划。
四、注意事项1.参会人员要尽可能全面：在参加会审的人员中，包括设计人员、施工单位、监理单位等，确保讨论的全面性和权威性。
2.会审结果要归档保存：会审结束后，将会审结果及时归档保存，作为施工过程监管和纠纷处理的依据。
3.问题及时解决：在会审过程中，如有问题和矛盾应及时解决，避免对工程造成影响。
4.定期评估和调整：定期对会审流程进行评估和调整，不断完善和提高会审工作的效率和质量。
总的来说，工程施工图纸会审是确保工程质量和进度的一项重要工作。
通过合理的会审流程和严格的执行，可以有效提高工程施工的质量和效率，保障工程的顺利进行。
希望以上内容能为大家在实际工作中提供一些帮助，希望大家能够认真对待会审工作，为工程施工提供保障。
施工图纸会审制度（5篇）
施工图纸会审制度一、目的为了使施工单位熟悉设计图纸，了解工程设计特点和设计意图，掌握工程关键部分的质量要求，同时，也为了减少图纸中的差错，发现潜在的质量问题，特制定本制度。
二、定义1、施工图纸会审：是指建设单位、监理公司及施工单位在收到施工图图纸后，分专业对施工图纸进行详细阅审，并提出书面意见的过程；施工单位派专业人员参加设计交底会，以便全面了解设计意图并审查其可操作性。
2、参与会审：是指设计单位必须派该项目主设计人及指定的各专业工地代表出席；监理公司应参加由建设单位组织的设计技术交底会，并在收到正式施工图纸后，组织现场相关专业技术人员会审图纸，提出审图意见；凡直接涉及设备制造厂家的工程项目及施工图，视具体情况由组织者邀请制造厂家代表到会，与设计单位代表一起进行技术交底与图纸会审。
3、设计单位必须提交完整的正式施工图纸；对施工单位急需的重要的分项专业图纸，必要时也可提前交底与会审，但在成套图纸到达后应再统一交底与会审。
4、在技术交底与图纸会审之前，监理单位必须事先安排各有关专业监理工程师熟悉图纸，并对图纸进行初步审查。
5、施工监理及公司对施工图纸的初步阅审6、施工图先由监理单位及公司工程管理部初审，工程管理部汇总监理单位意见后，由公司总工程师组织公司审查后，形成公司审查意见。
7、需经集团公司审查的图纸，交由集团公司主管部门组织审查。
8、公司内部施工图设计技术交底与图纸会审由公司总工程师主持,必须有监理单位、设计单位及施工单位相关专业人员参加。
9、设计交底与图纸会审的程序10、本程序应在施工开始之前，由设计单位在施工现场对所提交的施工图纸进行有系统的技术交底，并在此基础上组织对设计图纸的会审。
11、技术交底由公司总工程师主持，先由设计单位介绍设计意图、工艺布置与结构特点、工艺要求、施工技术措施与有关注意事项。
12、参加图纸会审单位提出图纸中的疑问、存在的问题和需要解决的问题。
13、设计单位答疑。
14、参加会审单位针对设计的问题进行研究与协商，拟定解决问题的办法。
施工图纸会审要点总承包公司
施工图纸会审要点总承包公司一、图纸说明是否齐全施工图纸说明是否齐全，包括设计说明、技术要求、材料选用及施工注意事项等，这些问题直接关系到以后的施工及验收。
二、建筑、结构与设备、管线有无矛盾，是否合理1、从施工角度考虑，图纸中的各类预埋件、预留孔洞位置及安装施工要求是否明确。
2、审查设备基础地脚螺栓的位置是否合理。
3、各类管道穿越基础、墙体的预留孔洞位置是否与上部管道位置相对应。
4、设备基础、支墩、预埋件等是否按设计要求施工。
5、各类设备、管道的安装位置是否与上部管道位置相协调。
6、建筑结构与设备、管线有无矛盾。
7、图纸中是否提出了防止产生噪声、震动的措施。
8、图纸中是否提出了防止产生水、汽漏泄的措施。
9、图纸中是否提出了防止产生静电感应的措施。
10、图纸中是否提出了防止产生电弧和电火花措施。
11、各类机房(如制冷机房、空调机房等)是否按规范要求进行隔声降噪处理。
12、图纸中各类管道的支架是否合理，是否考虑到管道的伸缩要求。
13、图纸中各类管道的支架是否按规范要求制作安装。
14、图纸中各类管道的保温要求是否合理。
15、图纸中各类管道的材质要求是否合理。
16、图纸中各类管道的连接方式是否合理。
17、图纸中各类管道的防腐要求是否合理。
18、图纸中各类管道的试压要求是否合理。
19、图纸中各类管道的冲洗要求是否合理。
20、图纸中各类管道的吹扫要求是否合理。
21、图纸中各类管道的标高要求是否合理。
22、图纸中各类管道的走向要求是否合理。
23、图纸中各类管道的坡度要求是否合理。
24、图纸中各类管道的附件(如阀门、仪表等)安装位置及方式是否合理。
25、图纸中是否有针对某种工艺而特别要求的施工方法及采用何种材料。
26、对于一些特殊的情况应有特别注意事项及施工方法。
施工图纸会审要点一、图纸说明是否齐全施工图纸说明是否齐全，包括设计说明、技术说明、材料使用说明等等，这些说明是否与图纸相一致，有无矛盾之处。
另外，图纸中是否已标明施工材料、特殊材料及常规材料的要求，是否明确注明材料的规格、型号、数量和使用部位。
工程施工图纸会审内容
工程施工图纸会审内容一、会审的背景及意义工程施工图纸会审是工程施工的重要环节，是在工程施工前进行的一个重要程序。
会审工程施工图纸是为了确认图纸的准确性和合理性，确保施工过程中不会出现因施工图纸的错误而导致的施工质量问题。
在工程项目的实施过程中，图纸的质量直接影响到工程的质量、进度和成本，因此，会审施工图纸是非常重要的。
通过会审，可以及时发现和解决图纸中的不合理之处，保障施工质量和效率，降低施工风险。
二、会审的程序流程1. 筹备会审在进行施工图纸会审前，首先需要明确会审的目的和内容，制定会审的具体规范和流程。
确定会审的组织机构和人员，明确各方责任。
同时，筹备会审必须提前做好各项准备工作，包括准备图纸、准备会议室、邀请相关人员等。
2. 会审准备在进行施工图纸会审前，需要对要会审的图纸进行分类整理，确保每个图纸都有序号和版本，确认图纸的完整性和正确性，确保会审所需的资料齐备。
同时，需要对图纸进行前期的评审，对图纸的主要内容进行研究和讨论，初步查找可能存在的问题。
3. 会审程序在进行施工图纸会审时，首先由会审组织单位宣读会审的目的、要求和规定，明确会审的原则和流程。
然后由相关设计人员对图纸进行解释说明，逐页逐项进行讨论和确认。
在会审过程中，对于每个设计单位提交的图纸，要认真讨论、仔细审查、提出意见和建议，确保图纸的合理性和准确性。
如果发现问题，要及时提出并形成记录。
4. 会审总结会审完毕后，要对会审的结果进行总结和归档。
对于发现的问题，要明确责任单位和责任人，确保问题得到及时解决。
同时，要对会审的过程和内容进行评价，找出会审中存在的不足和问题，为以后的会审提供经验和借鉴。
三、会审中应注意的问题1. 规范性问题在进行施工图纸会审时，必须严格按照规范的要求进行。
包括图纸的格式、内容、标注、尺寸等，都必须符合相关规范和标准，确保图纸的规范性和可读性。
2. 专业性问题会审施工图纸是一个专业性很强的工作，需要对图纸的结构、工艺、材料、施工工序等进行深入的研究和讨论。
建筑工程图纸会审制度
建筑工程图纸会审制度一、建筑工程图纸会审制度的概述建筑工程图纸会审制度是建筑施工中重要的管理制度，通过会审的方式对建筑工程施工图纸进行审核和评定，以确保工程质量、避免施工中出现纠纷。
建筑工程图纸会审是在建筑设计图纸已经完成的基础上进行的，其目的是核对设计图纸的合理性和施工可行性，对设计中的疑点进行澄清，验证设计的正确性，保障工程施工的顺利进行。
1.建筑工程图纸会审的重要性建筑工程图纸会审是建筑工程中重要的一环，其重要性体现在以下几个方面：（1）保障工程质量：通过会审的方式可以及时发现图纸中的错误和缺陷，保障了工程质量，防止了工程质量问题的发生。
（2）明确责任：通过会审可以明确设计、施工、监理等各方的责任和义务，为后续工程施工提供有力的依据。
（3）提高效率：会审可以及时解决设计中的疑难问题，提高设计效率，加快工程进度。
（4）降低成本：通过会审可以避免设计中的错误和漏洞，减少工程施工过程中的变更，降低施工成本。
2.建筑工程图纸会审的程序建筑工程图纸会审主要包括以下几个步骤：（1）确定会审范围和内容：确定会审的范围和内容，明确要审查的内容和重点。
（2）召开会审会议：由相关单位或部门组织会审会议，确定会审的时间、地点和人员，进行会审讨论。
（3）进行图纸审核：对建筑工程图纸进行严格的审核，核对设计数据和计算结果，验证设计的合理性和施工可行性。
（4）修改和完善图纸：根据会审结果，对设计图纸进行修改和完善，解决会审中发现的问题和疑点。
（5）签署会审意见：会审完成后，由会审人员签署会审意见，确认会审结果，并报领导审批。
（6）归档管理：将会审结果和相关文件进行归档管理，作为工程施工的参考依据，保留备查。
以上是建筑工程图纸会审的一般程序，具体实施过程中应根据实际情况进行调整和完善，以确保会审工作的顺利进行。
二、建筑工程图纸会审的主要内容建筑工程图纸会审的主要内容包括建筑结构、布局、设备等多个方面，需要对各项内容进行细致的审核，在审核过程中要重点关注以下几个方面：1.建筑结构设计：包括结构类型、荷载计算、构件连接等，需要验证结构设计的稳定性和安全性。
工程施工图会审内容
工程施工图会审内容一、施工图审查的目的和意义1.1 目的施工图审查的目的是通过对施工图的综合审查，对设计单位提交的施工图进行合理性、科学性、完整性的审查，验证施工图的准确性和合理性，并通过会审形式使建设单位、设计单位和施工单位三方共同参与对施工图的审核，达成一个共识，确保施工图的可实施性和可靠性，为施工提供正确、清晰、精确的指导。
1.2 意义（1）确保施工图的准确性和可行性，避免在施工过程中出现设计错误、遗漏等问题，从而减少施工中的调整和修正，提高施工效率，保证工程质量；（2）加强建设单位、设计单位和施工单位之间的沟通和协作，形成合作共识，明确各方责任，提高项目管理效率；（3）规避工程风险，提高工程施工过程中的安全性，节约施工成本，确保工程按时完成、合格交付；（4）促进施工方案的合理性和施工工艺的优化，提高工程的经济性和可持续性。
二、施工图审查的内容和程序2.1 施工图审查内容（1）图纸的编制和设计要求：包括图纸的规格和比例、图幅的划分、图纸的编码和标记、图纸的文件名称、图纸的标注、文字和符号的规范等；（2）建筑结构和构造：包括建筑物的结构体系、结构各部分的尺寸和材料、构造的形式和连接方式、承重构件的布置和构造等；（3）建筑装饰和装修：包括建筑物的装饰和装修材料、色彩和造型设计、细部构造、装饰图案和标识、材料和施工工艺要求等；（4）建筑给排水和暖通设备：包括建筑物的给排水系统、的冷热水系统、暖通系统、排烟系统、保温和隔热技术等；（5）电气照明和弱电系统：包括建筑物的电气布线、照明设计、插座、开关和控制装置、弱电系统、安全设备和紧急疏散系统等；（6）消防安全设施和灭火设备：包括消防通道、消防门、消防楼梯、灭火设备、报警系统和自动喷水灭火系统等；（7）其他专业设计要求：如声学设计、绿化设计、景观设计、水环境设计等。
2.2 施工图审查程序（1）施工图会审的组织：建设单位组织施工图会审工作，确保设计单位、施工单位和监理单位等参加；（2）施工图会审的召开：确定会审时间和地点，邀请相关单位和专家参加，提前通报审查内容、要求和注意事项；（3）施工图会审的程序：按照时间顺序逐一审查施工图的各项内容，逐项提出检查意见和建议；（4）施工图会审的记录：由专门人员记录会审过程和结果，整理汇总审查意见和建议，形成施工图会审意见书或会审纪要；（5）施工图会审的总结和归档：对施工图审查的结果进行总结和评估，完成施工图审查报告，并归档保存备查。
施工图纸审查注意事项
造、新材料、新工艺和新设备等的作法、规定、达成的质量原则，然后由各单位提出问题进行会审。
2、施工单位对图纸核查施工单位必须对各专业图纸认真核查。
目的是达成理解设计意图，熟悉施工图纸，发现其中可能存在的问题，方便在设计技术交底和图纸会审时提出，并加以解决，确保施工顺利。
3、各有关部门及单位图纸核查（1）、各有关部门及单位在核查施工图的基础上，将施工图中出现的错、漏、碰、缺等问题在图纸会审中提出，由设计单位解决；施工总包单位在收到施工图设计文献后，应对图纸进行全方面细致的审查（如地基解决与否合理，建筑与构造构造与否合理，各专业设计之间与否有矛盾与否存在交叉相碰不能通过的状况，图纸与否存在错漏等），整顿成图纸会审问题清单，以电子版和纸质版两种形式提交给项目部，由项目部统一汇总后提交设计单位，由设计单位在图纸会审会议上进行图纸设计交底并对提出的问题予以口头和书面回复，监理单位负责书写整顿图纸会审纪要，施工单位配合，并由项目部负责交与会审各方单位会签。
（2）、在图纸会审中施工单位认真审图并提出比常规做法更为优化合理又能加紧施工进度的建议，并经设计修改图纸或出变更资料而减少成本，将根据所节省费用给施工单位以对应奖励。
（3）、如果没有认真审图而对明显设计问题没有提出，并在施工过程中造成返工或成本增加的，施工单位将承当部分返工或成本增加费用，不得以设计不合理推脱责任。
4、“三边工程”图纸核查对于“三边”工程，由于工程工期比较急迫，设计单位提出分步施工出图规定，各有关部门及单位审查分批图纸前后交接部位，发现矛盾及时与设计单位联系协调解决，根据实际状况，图纸可分阶段会审，如地下室工程、士 0.000 以上主体工程、装修工程，安装工程等，当问题较多较大时，施工中间可重新会审，以解决下一步施工中的矛盾和问题，为确保施工顺利进行发明条件。
5、施工图纸核查的重点首先核算道路红线、建筑红线或用地界限与场地内的道路及建筑物、构筑物等的定位关系与否矛盾；建筑物及构筑物的总图定位坐标、±0.000 标高、道路坡度及标高和总图定位图与否精确，图纸设计与否有错漏地方；多个地下设备管线与否符合市政工程总体规划；消防通道、室外消火栓等与否遗漏或符合有关规定、部分建筑节点构造与否方便施工安全可行等。
施工合同图纸会审
施工合同图纸会审是工程建设中非常重要的一环，它对于确保工程质量、安全，控制工程进度和投资具有关键作用。
本文将从施工合同图纸会审的定义、作用、内容、程序和注意事项等方面进行详细阐述。
一、施工合同图纸会审的定义施工合同图纸会审是在施工合同签订后，建设单位、设计单位、施工单位、监理单位等相关方对施工图纸进行细致审查、讨论和确认的过程。
通过图纸会审，各方对图纸中的技术要求、施工方法、质量标准、安全措施等方面达成一致，为施工顺利进行提供保障。
二、施工合同图纸会审的作用1. 确保工程质量：图纸会审有助于发现设计图纸中的错误、遗漏和不足之处，及时进行修改和完善，从而确保工程质量。
2. 提高安全意识：通过图纸会审，各方可以对施工过程中的安全问题进行全面分析和评估，制定针对性的安全措施，降低安全事故发生的风险。
3. 控制工程进度：图纸会审有助于提前发现潜在的施工难点和关键环节，合理制定施工计划，确保工程按进度顺利进行。
4. 控制工程投资：图纸会审可以提前发现设计图纸中的问题，避免在施工过程中出现变更，减少工程投资。
5. 增进各方沟通：图纸会审是各方相互了解、沟通和协调的重要途径，有助于增进各方之间的信任，为施工顺利进行创造良好条件。
三、施工合同图纸会审的内容1. 审查图纸中的设计规范和标准是否符合国家法律法规、行业标准和地方规定。
2. 审查图纸中的平面布局、结构形式、施工方法、材料选择等方面是否合理。
3. 审查图纸中的质量要求、安全措施、环境保护等方面是否完善。
4. 审查图纸中的施工难点、关键环节和技术创新点，讨论解决方案。
5. 审查图纸中的工程量清单，核实工程量和工程造价。
6. 审查图纸中的工程质量保证措施和验收标准。
7. 审查图纸中的合同条款，确保合同内容完整、明确。
四、施工合同图纸会审的程序1. 建设单位组织图纸会审，通知设计单位、施工单位、监理单位等相关方参加。
2. 设计单位对图纸进行详细讲解，解答各方疑问。
关于图纸会审的流程、技巧与注意事项
关于图纸会审的流程、技巧与注意事项一、纸会审流程（一）图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。
（二）适用范围房建施工项目、市政工程项目及给排水项目。
施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。
（三）图纸会审制度1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。
2、图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。
3、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。
由监理单位负责对施工图纸进行审核后向各个施工单位发放。
各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。
4、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员；设计方：设计院总工程师、项目负责人及各个专业设计负责人；监理方：项目总监、副总监及各个专业监理工程师；施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人；更多精彩内容请关注微信公众号“工程预算员”。
其他相关单位：技术负责人。
5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。
设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。
6、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。
7、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。
8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论；对需要再次讨论的问题，在会审记录上明确最终答复日期。
建设项目图纸会审
建设项目图纸会审一、会审的概念和目的建设项目图纸会审是指在施工前，由各专业技术人员对建设项目的施工图纸进行全面的审核，确保图纸的设计方案在实施时不会存在缺陷或矛盾。
会审的目的是保证施工方案中各项技术设计能够合理、经济、安全地运用，保证建设项目顺利完成，达到预定的目标和要求。
二、会审的重要性建设项目涉及的专业非常复杂，包括机械、电气、建筑和结构等，因此，图纸设计方案的审核非常必要。
通过对图纸的深入分析和评审，可以发现和纠正设计方案中的缺陷和矛盾，预防施工过程中的安全事故，保证施工的质量和进度。
三、会审工作的程序和过程（一）会审程序1.会前准备工作：准备会议室、会议材料、会议记录人等。
2.进行会议：各专业技术人员就各自的专业范围，逐项进行图纸会审，包括对设计方案中的技术内容、标准要求、构造、材料、设备等进行讨论和改进意见的提出。
3.会后整理会审记录：会议记录人根据会议记录整理成会审记录文本，对所讨论的问题进行整理和总结。
4.会审结果的反馈：将会审结果及会议记录反馈给各专业技术人员，以供各专业人员认真改进和完善设计方案。
（二）会审过程1.全面审视图纸在会审过程中，需要全面审视图纸，认真检查每一张图纸的内容和各项技术指标是否达到要求。
2.确定问题如发现图纸中存在问题，需要认真讨论和分析其原因，并制定解决方案，确定如何改进和完善设计方案。
3.确认意见在讨论中，要做到逐个讨论，循序渐进，确认每一个问题的意见，保证每个专业人员的意见都被充分听取，并得到充分的研究和解决。
4.督促落实会审结束后，需要对所有问题及处理意见进行全面汇总，对涉及的专业人员进行跟踪督促，确保会审意见得到完全落实。
四、会审注意事项1.重视会前准备，确保会议材料齐全、会议记录人能有效记录、会议室环境整洁。
2.确保专家参会，专家缺席要尽早通知，确保讨论和意见充分。
3.切换角色，认真审视，不要把自己的看法强加给设计人员。
4.每个问题都需要思考，不能马虎从事。
图纸会审快速审查要点
图纸会审快速审查要点图纸会审快速审查指南目录1 基本注意事项2 建筑施工图3 结构施工图3.1 常规混凝土框架、框剪、剪力墙结构3.2 其他类型结构或专业工程4 给排水施工图5 通风空调施工图6 电气施工图第1页图纸会审快速审查指南1 基本注意事项1.1 图纸合规审查正式图纸是否有设计出图章及审图章，并审核设计图纸是否有相关专业注册师签章。
1.2 设计说明审核设计依据中是否有作废规范，特别是新近颁布的规范，是否有当地适用的图集，与当地政府部门特殊要求是否契合。
1.3 特殊工艺要求审核是否有特殊的施工要求，技术上是否有困难，能否保证安全施工。
1.4 新材料审核使用的新材料和特殊材料其规格品种能否满足。
1.5 标准图集审核图纸及说明是否齐全、明确，施工图中所列标准图集是否都明确且适合，是否有作废版本图集。
1.6 图纸匹配审核图纸专业间衔接，建筑、结构、水、电、通风及设备安装等专业之间有无重大矛盾。
1.7 节点详图审核所有节点图均应考虑是否适用或便于施工，选用的节点是否容易产生质量或安全隐患。
1.8 数据统计审核图纸中的各类汇总表数据与单项数据是否一致。
1.9 规划定位审核建(构)筑物平面布置在建筑总图上的位置有无不明确或依据不足之处，建(构)筑物平面布置与现场实际有无不符情况等。
1.10 先小后大审核平立剖小图再看大样图，核对在平立剖面图中标注的细部做法与大样图的做法是否相符；所采用的标准构配件图集编号、类型、型号与设计图纸有无矛盾；索引符号是否存在漏标；大样图是否齐全等。
1.11 先建筑后结构审核先看建筑图，后看结构图；并把建筑图与结构图相互对照，核对其轴线尺寸、标高是否相符，有无矛盾，核对有无遗漏尺寸，有无构造不合理之处。
1.12 先一般后特殊审核先看一般的部位和要求，后看特殊的部位和要求；特殊部位一般包括地基处理方法，变形缝的设置，防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
施工前图纸会审各项注意事项1图纸会审目的为优化设计，保证图纸质量，保障工程质量进度，才建立完整的图纸会审制度。
2适用范围房建施工项目、市政工程项目及给排水项目。
施工图纸包括：施工图纸、设计联系单、施工技术联系单及其他技术要求文件。
3图纸会审制度1、设计图纸控制：在设计招标或与设计单位签定合同时特别强调设计图纸的各个专业设计人员的图纸会签制度，以尽量减少图纸中各个专业的矛盾错误。
2、图纸接受制度：现场工程师代表负责接收设计院图纸，检查图纸质量，要求清晰明确，设计及相关人员签字，设计院盖章，现场负责人做好图纸接收记录及存档图纸保管。
3、图纸发放制度：现场工程师代表负责向监理单位发放施工图纸并做好图纸发放记录，记录清楚发放图纸名称、图号、份数、接受单位、接受时间及接受人签字。
由监理单位负责对施工图纸进行审核后向各个施工单位发放。
各个施工单位接受的图纸必须有监理单位盖施工图纸专用章。
4、图纸会审人员：下列人员必须参加图纸会审建设方：现场负责人员及其他技术人员;设计方：设计院总工程师、项目负责人及各个专业设计负责人;监理方：项目总监、副总监及各个专业监理工程师;施工单位：项目经理、项目副经理、项目总工程师及各个专业技术负责人;其他相关单位：技术负责人。
5、图纸会审时间控制：设计图纸分发后三个工作日内由监理负责组织业主、设计、监理、施工单位及其他相关单位进行设计交底。
设计交底后十五个工作日内由建设单位或监理负责组织上述单位进行图纸会审。
6、图纸会审，施工单位、监理所单位及其他各个专业的工程技术人员针对自己发现的问题或对图纸的优化建议以文字性汇报材料分发会审人员讨论。
7、图纸会审会议由业主或监理主持，主持单位应做好会议记录及参加人员签字。
8、图纸会审每个单位提出的问题或优化建议在会审会议上必须经过讨论作出明确结论;对需要再次讨论的问题，在会审记录上明确最终答复日期。
9、图纸会审记录由监理负责整理并分发各个相关单位执行、归档。
10、图纸会审可采用全部图纸集中会审、分部图纸会审、分阶段图纸会审及分专业图纸会审，具体会审形式由监理确定。
11、各个参建单位对施工图、工程联系单、及图纸会审记录做好备挡工作。
12、作废的图纸设计以书面形式通知，各个施工单位自行处理。
图纸会审技巧工程开工之前，需识图审图，再进行图纸会审工作如果有识图审图经验，掌握一些要点，则事半功倍。
识图审图的顺序是：熟悉拟建工程的功能熟悉审查工程平面尺寸熟悉审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方1熟悉拟建工程的功能图纸到手后，首先了解本工程的功能是什么，是车间还是办公楼?是商场还是宿舍?了解功能之后，再联想一些基本尺寸和装修，例如厕所地面一般会贴地砖作块料墙裙，厕所阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要，特别是满足设备安装的需要等等最后识读建筑说明，熟悉工程装修情况。
2熟悉审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，一是细部尺寸，二是轴线间尺寸，三是总尺寸。
检查第一道尺寸相加之和是否等于第二道尺寸第二道尺寸相加之和是否等于第三道尺寸，并留意边轴线是否是墙中心线，识读工程平面图尺寸，先识建施平面图，再识本层结施平面图，最后识水电空调安装设备工艺例如检查房间平面布置是否方便使用采光通风是否良好等，识读下一层平面图尺寸时，检查与上一层有无不一致的地方。
3熟悉审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图，这些图有工程立面尺寸信息;建施平面图，结施平面图上，一般也标有本层标高;梁表中，一般有梁表面标高;基础大样图、其它细部大样图，一般也有标高注明，通过这些施工图，可掌握工程的立面尺寸。
正立面图一般有三道尺寸，第一道是窗台门窗的高度等细部尺寸，第二道是层高尺寸，并标注有标高，第三道是总高度。
审查方法与审查平面各道尺寸一样，第一道尺寸相加之和是否等于第二道尺寸，第二道尺寸相加之和是否等于第三道尺寸，检查立面图各楼层的标高是否与建施平面图相同，再检查建施的标高是否与结施标高相符，建施图各楼层标高与结施图相应楼层的标高应不完全相同，因建施图的楼地面标高是工程完工后的标高，而结施图中楼地面标高仅结构面标高，不包括装修面的高度，同一楼层建施图的标高应比结施图的标高高几厘米。
有些施工图，把建施图标高标在了相应的结施图上，如果不留意，施工中会出错。
熟悉立面图后，主要检查门窗顶标高是否与其上一层的梁底标高相一致;检查楼梯踏步的水平尺寸和标高是否有错，检查梯梁下竖向净空尺寸是否大于2.1米，是否出现碰头现象;当中间层出现露台时，检查露台标高是否比室内低;检查厕所浴室楼地面是否低几厘米，若不是，检查有无防溢水措施;最后与水电空调安装设备工艺第二次装修施工图相结合，检查建筑高度是否满足功能需要。
4检查施工图中容易出错的地方有无出错1、检查女儿墙砼压顶的坡向是否朝内2、检查砖墙下有梁否3、结构平面中的梁，在梁表中是否全标出了配筋情况4、检查主梁的高度有无低于次梁高度的情况5、梁板柱在跨度相同相近时，有无配筋相差较大的地方，若有，需验算6、当梁与剪力墙同一直线布置时，检查有无梁的宽度超过墙的厚度7 、当梁分别支承在剪力墙和柱边时，检查梁中心线是否与轴线平行或重合，检查梁宽有无突出墙或柱外，若有，应提交设计处理8 、检查梁的受力钢筋最小间距是否满足施工验收规范要求。
9 、检查室内出露台的门上是否设计有雨蓬，检查结构平面上雨蓬中心是否与建施图上门的中心线重合10、当设计要求与施工验收规范有无不同如柱表中常说明：柱筋每侧少于4根可在同一截面搭接但施工验收规范要求，同一截面钢筋搭接面积不得超过50%11、检查结构说明与结构平面大样梁柱表中内容以及与建施说明有无存在相矛盾之处12、单独基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面，检查施工图的基础大样图中钢筋是否画错5审查原施工图有无可改进的地方主要从有利于该工程的施工;有利于保证建筑质量;有利于工程美观三个方面对原施工图提出改进意见1、从有利于工程施工的角度提出改进施工图意见结构平面上会出现连续框架梁相邻跨度较大的情况，当中间支座负弯矩筋分开锚固时，会造成梁柱接头处钢筋太密，捣砼困难，可向设计人员建议：负筋能连通的尽量连通。
当支座负筋为通长时，就造成了跨度小梁宽较小的梁面钢筋太密，无法捣砼，可建议在保证梁负筋的前提下，尽量保持各跨梁宽一致，只对梁高进行调整，以便于面筋连通和浇捣砼。
当结构造型复杂，某一部位结构施工难以一次完成时，向设计提出：砼施工缝如何留置2、从有利于建筑工程质量方面，提出修改施工图意见当设计天花抹灰与墙面抹灰相同为1：1：6混合砂浆时，可建议将天花抹灰改为1：1：4混合砂浆，以增加粘结力当施工图上对电梯井坑、卫生间沉池，消防水池未注明防水施工要求时，可建议在坑外壁沉池水池内壁增加水泥砂浆防水层，以提高防水质量3、从有利于建筑美观方面提出改善施工图若出现露台的女儿墙与外窗相接时，检查女儿墙的高度是否高过窗台，若是，则相接处不美观，建议设计处理。
检查外墙饰面分色线是否连通，若不连通，建议到阴角处收口;当外墙与内墙无明显分界线时，询问设计，墙装饰延伸到内墙何处收口最为美观，外墙突出部位的顶面和底面是否同外墙一样装饰。
当柱截面尺寸随楼层的升高而逐步减小时，若柱突出外墙成为立面装饰线条时，为使该线条上下宽窄一致，建议对突出部位的柱截面不缩小;当柱布置在建筑平面砖墙的转角位，而砖墙转角少于900，若结构设计仍采用方形柱，可建议根据建筑平面将方形改为多边形柱，以免柱角突出墙外，影响使用和美观。
当电梯大堂(前室)左边有一框架柱突出墙面10～20cm时，检查右边柱是否出突出相同尺寸，若不是，建议修改成左右对称。
图纸会审注意事项会审图纸是施工前期的主要技术工作之一，因此项目施工前项目部应组织参加该工程项目的技术人员和相关部门认真看图、熟悉施工图，了解工程情况和图纸设计中的错误、矛盾、交待不清楚、设计不合理等问题，尽可能把这些问题及时提出来，解决在施工作业之前。
项目部应以谦虚、配合、学习、和谐的态度参加图纸会审会议。
根据建设单位、设计单位、监理公司的组织能力和协调能力提供必要的服务，促使图纸会审圆满完成。
图纸会审记录是施工文件的组成部分，与施工图具有同等效力，所以图纸会审记录的管理办法和发放范围同施工图管理、发放，并认真实施。
会审图纸综合归纳常见问题如下：1、建筑、结构说明有没有互相矛盾或者意图不清楚的地方;2、建筑、结构图中轴线位置是否一致，相对尺寸是否标注清楚;3、如果是框架结构，看建筑、结构图梁柱是否尺寸一致，如果是砖混，看墙厚、构造柱的布置是否一致;4、查看门窗的做法是否明确，有图籍的按照图籍，没有图籍做法的是否有大样，大样中开启方向、玻璃材质、龙骨材质等是否明确;5、一般设计容易疏忽的是窗台做法、窗帘盒做法、门窗材质、门垛尺寸;6、看结构图说明中是否与规范相矛盾或有出入，如有，协商按哪个标准施工;7、从施工角度考虑，是否有施工难度大甚至不可能施工的结构节点，比如坡屋面与平屋面相交的地方，梁的交叉施工最容易出问题;8、楼梯踏步高和数量是否与标高相符;9、建筑立面图中的结构标高是否与结构图每层的标高相符;10、檐口的地方标高容易出错，适当注意;11、预留洞、预埋件是否错漏;12、构造作法是否交待清楚;13、材料选用是否合理，设计是否能满足质量要求;14、基础、地沟等是否相碰;15、标准图、详图是否正确;16、门窗、构件的尺寸、规格、数量是否相符等。
熟悉图纸的方法及要领：先粗后细：就是先看平、立、剖面图，对整个工程的概貌有一个轮廓的了解，对总的长、宽尺寸、轴线尺寸、标高、层高、总高有一个大体的印象。
然后再看细部做法，核对总尺寸与细部尺寸。
图纸会审审查内容1建筑部分建筑物平面布置在建筑总图上的位置有无不明确或依据不足之处，建筑物平面布置与现场实际有无不符情况等。
2先小后大首先看小样图再看大样图，核对在平、立、剖面图中标注的细部做法与大样图的做法是否相符;所采用的标准构配件图集编号、类型、型号与设计图纸有无矛盾;索引符号是否存在漏标;大样图是否齐全等。
3先建筑后结构就是先看建筑图，后看结构图;并把建筑图与结构图相互对照，核对其轴线尺寸、标高是否相符，有无矛盾，杏对有无遗漏尺寸，有无构造不合理之处。
4先一般后特殊应先看一般的部位和要求，后看特殊的部位和要求。
特殊部位一般包括地基处理方法，变形缝的设置，防水处理要求和抗震、防火、保温、隔热、隔音、防尘、特殊装修等技术要求。
5图纸与说明结合要在看图纸时对照设计总说明和图中的细部说明，核对图纸和说明有无矛盾.规定是否明确，要求是否可行，做法是否合理等。
6土建与安装结合当看土建图时，应有针对性地看一些安装图，并核对与土建有关的安装图有无矛盾，预埋件、预留洞、槽的位置、尺寸是否一致，了解安装对土建的要求，以便考虑在施工中的协作问题。
