同程、异程供水系统
浅析同程式和异程式水系统的区别
浅析同程式和异程式水系统的区别2020年第1期【工程设计】浅析同程式和异程式水系统的区别王鸥阳浙江伟星新型建材股份有限公司浙江台州317000【摘要】通过管路系统中水头损失、流量的计算，文章分析、比较了同程式和异程式水系统在工程使用效果上的差异，最后指出实践中可行的结论：在商用热水系统、空调水系统以及循环冷却水系统设计中，怎样结合实际情况选择最佳的管路布置方式。
【关键词】暖通同程式异程式管路系统设计优化中图分类号：TU832.2+2文献标识码：A1同程式系统与异程式系统磁商用热水系统、空调水系统以及循环冷却水系统按管路布置方式分为同程式系统与异程式系统，同程式系统是流经各终端设备的水流程相等，而异程式系统则不具备这个特点。
同程式系统的优点是可以平衡各种用水点的水量，可以减少系统初调试的工作量。
但由于采用回程管，管道的总长度将增加，因此增加了初投资，而且由于增加的管路将使整个系统每次运行的总水头增加了这一部分，使得水泵的平均能耗增加。
在异程式系统中，对于远离水泵的末端，环路阻力越大，将使这部分水流通过较其它用水点困难,通过的水流量减少。
异程式系统主要优点是节省管道及其占用空间，和同程式系统相比可节省一条回水总管，对初投资较为有利。
2同程式和异程式水系统水头损失的计算2.1异程式水系统32m22m O10mHi aF642m52m10mF-F料我乐討:Z图一为异程式热水系统，设管内水流方向由O点经过三个并联管路用水点之后到达Z点，通过三个用水点abc的总长度分别是40m,44m,48m,管道直径都为DN20(De25,内径18mm)。
由图可知道，三条管路采用并联连接，根据伯努利方程，水流经过三条管路从O点到达Z点水压降相同，即通过三条管路的总水头损失△!!相等，都是O点断面的总水头减去Z点断面的总水头，等于Ho-Hz o通过三条管路的阻抗不相等,分别设为SI,S2,S3,由公式△H=SQ2可知，通过三条管路的水流量Q的平方与管路阻抗S成反比，而管路阻抗S=8(X l/d+C总)/(tt a2d A4g),由阿里特苏里公式：—0.]1匡+型)口d a t塑料管道绝对当量粗糙度K取0.015,一由雷诺数计算公式Re=P vd/u,管道流速推荐取值0.4-0.6,取20度水温时动力粘度为O.OOlOlPa s,管径d为0.018mm,计算得雷诺数Re约为7200,水流处于水力光滑区。

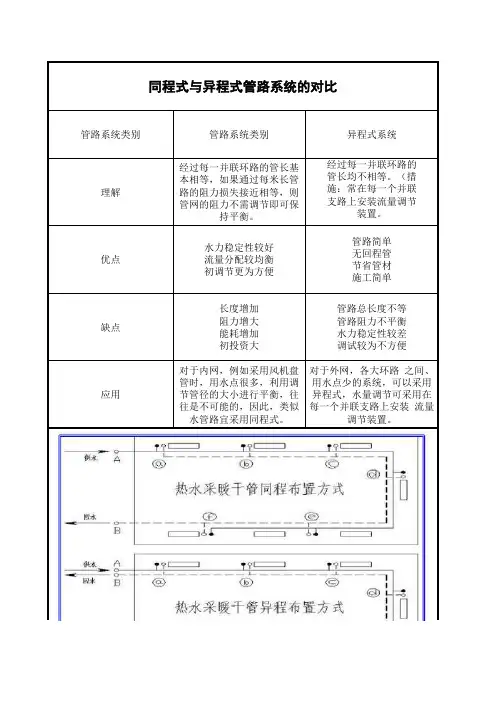

同程和异程的比较
管路系统类别
管路系统类别
异程式系统理解经过每一并联环路的管长基
本相等，如果通过每米长管
路的阻力损失接近相等，则
管网的阻力不需调节即可保
持平衡。
经过每一并联环路的管长均不相等。
（措施：常在每一个并联支路上安装流量调节装置。
优点水力稳定性较好
流量分配较均衡
初调节更为方便管路简单无回程管节省管材
施工简单
缺点长度增加阻力增大 能耗增加 初投资大管路总长度不等
管路阻力不平衡
水力稳定性较差
调试较为不方便
应用
对于内网，例如采用风机盘管时，用水点很多，利用调节管径的大小进行平衡，往往是不可能的，因此，类似水管路宜采用同程式。
对于外网，各大环路 之间、
用水点少的系统，可以采用
异程式，水量调节可采用在
每一个并联支路上安装 流量
调节装置。
同程式与异程式管路系统的对比。

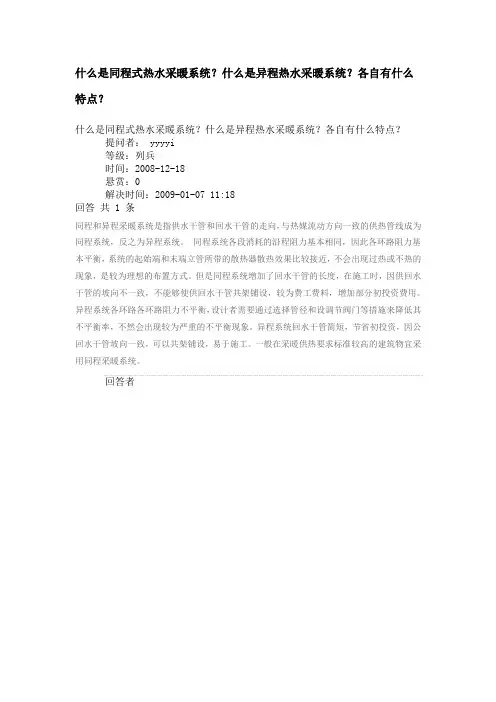

什么是同程式热水采暖系统
什么是同程式热水采暖系统？什么是异程热水采暖系统？各自有什么特点？
什么是同程式热水采暖系统？什么是异程热水采暖系统？各自有什么特点？
提问者： yyyyi
等级：列兵
时间：2008-12-18
悬赏：0
解决时间：2009-01-07 11:18
回答共 1 条
同程和异程采暖系统是指供水干管和回水干管的走向，与热媒流动方向一致的供热管线成为同程系统，反之为异程系统。
同程系统各段消耗的沿程阻力基本相同，因此各环路阻力基本平衡，系统的起始端和末端立管所带的散热器散热效果比较接近，不会出现过热或不热的现象，是较为理想的布置方式。
但是同程系统增加了回水干管的长度，在施工时，因供回水干管的坡向不一致，不能够使供回水干管共架铺设，较为费工费料，增加部分初投资费用。
异程系统各环路各环路阻力不平衡，设计者需要通过选择管径和设调节阀门等措施来降低其不平衡率，不然会出现较为严重的不平衡现象。
异程系统回水干管简短，节省初投资，因公回水干管坡向一致，可以共架铺设，易于施工。
一般在采暖供热要求标准较高的建筑物宜采用同程采暖系统。
回答者。
冷冻水选用选择同程或是异程的方法
水力平衡的目标是：各环路（和末端）的设计水阻力相同，而不是水流经的物理长度相同。
同程与异程系统的适应性：（1）如果一个系统中，各个末端的水阻力均相同，管道的布置也对称（每个末端所连接的管道阻力相等，每段同流量管道的水阻力相等），则采用同程系统，能够实现较好的水力平衡。
这种情况对于标准层客房采用竖向系统时，特点比较明显。
（2）如果末端阻力不等，即使管道长度相等，也不可能实现水力平衡。
（3）即使末端阻力相等，但如果实际平面中的管道长度不等（例如末端分布的距离不同，两个末端之间的距离差距悬殊等），或者管道由于管径分级的原因无法使得阻力相同，也无法满足系统各环路的水力平衡。
结论：（1）同程与异程不是绝对的，同程也不一定就比异程更具有“先天”的平衡优势。
关键是要针对实际的管道布置和末端阻力的情况，通过详细计算各环路，来求得水力平衡。
（2）在某些情况下，异程也有可能比同程更容易实现水力平衡。
例如：当距离冷冻机房最近处的空调机组的水阻力远大于其他空调机组的水阻力时，如果还要强行的设计“同城系统”，那么最不利环路有可能就是最近的空调机组环路，这样反而造成不平衡“当管路系统较小，末端支管环路阻力占负荷侧干管环路阻力的2/3～4/5时，可采用异程系统；当末端支环路阻力较小，而负荷侧干管环路较长，且其阻力占的比例较大时，应采用同程式。
”——选自《全国民用建筑工程设计技术措施——暖通空调动力2003》第6.7.5 条在平面系统中，末端设备的阻力差距较小，且平面布置规律性较强，采用同程有利于环路中水力平衡。
垂直系统中，标准层负荷基本没有差距，各层水阻力也基本相同，可以采用同程。
当末端设备阻力相差较大，或末端设备及支路阻力超过用户侧阻力60%，或设备布置分散，应采用异程。
流体输配管网复习要点答案版
一、简答题（每小题5分，共计25分）1.设水泵和水箱的给水管网在什么条件下应用?答：设水泵和水箱的给水方式宜在室外给水管网压力低于或经常不能满足建筑室内给水管网所需的水压，且室内用水不均匀时采用。
2、同程式水系统和异程式水系统各有什么特点?答：同程式水系统除了供回水管路外，还有一根同程管，由于各并联环路的管路总长度基本相同，阻抗差异较小，流量分配容易满足。
异程式水系统管路简单，系统投资小，但当并联环路阻抗相差太大时，水量分配、调节较难。
3．高层建筑供暖空调冷热水管网常采用的几种分区形式是什么?答;1、对于裙房和塔楼组成的高层建筑，将裙房划为下区、塔楼划为上区。
2、以中间技术设备层为界进行竖向分区，为上、下区服务的冷热源、水泵等主要设备都集中布置在设备层内，分别与上、下区管道组成相互独立的管网。
3、冷热源、水泵等设备均布置在地下室，为上区服务的用承压能力强的加强型设备，为下区服务的用普通设备。
4、冷热源、水泵等设备仍布置在地下室，在中间技术设备层内布置水-水式换热器和上区循环水泵。
4、膨胀水箱在冷、热水管路中起什么作用?是如何进行设计的。
答：膨胀水箱的作用是用来储存冷热水系统水温上升时的膨胀水量，在重力循环上供下回式系统中，他还起着排气作用，另一作用是恒定水系统压力。
膨胀水箱的容积由下式确定α∆=maxVp∙Vct5、.减少排水管中终限流速的措施有哪些?答：1、增加管材内壁粗糙高度Kp，使水膜与管壁的界面力增加，减小水流下降速度2、立管上每隔一段距离设乙字弯消能，3、利用横支管与立管连接处的特殊构造，发生溅水现象，使下落水流与空气混合，形成密度小的水沫状水气混合物，减小下降速度。
4、由横直管排出的水流沿切线方向进入立管，在重力与离心力共同作用下，水流旋流而下，其垂直下落速度大幅度降低。
5、对立管内壁做特殊处理，增加水与管壁间的附着力。
6、为何夏季有排气竖井建筑的低层卫生间可能出现气流倒灌的现象？答案：气体重力流的流动方向取决于管道内外气体密度的相对大小，若管道内气体密度小于管道外气体密度，管道内气流向下，反之气流向上。
水系统同程式优缺点有哪些？
暖通知识水系统同程式优缺点有哪些？同程式系统：经过每一并联环路的管长基本相等，如果通过每米长管路的阻力损失接近相等，则管网的阻力不需调节即可保持平衡。
优点：同程式系统中系统的水力稳定性好，各设备间的水量分配均衡，调节方便。
缺点：同程式系统由于采用回程管，管道的长度增加，水阻力增大，使水泵的能耗增加，并且增加了初投资。
室外排水管材应满足以下几点要求:(1)管材内壁应光滑，具有耐蚀和耐冲刷性。
(2)管材本身应具有一定的机械强度和承受来自土壤及地面荷载的能力。
(3)管材应具有一定的抗渗能力。
室外排水管材多采用非金属管。
常用的有混凝土管、钢筋混凝上管、排水铸铁管、硬质聚氯乙烯管、带釉面缸瓦管等，混凝士管管径超过400多采用钢筋混凝土管，常用于雨污水系统。
排放含酸碱性较强的污水可采用缸瓦管。
缸瓦管具有内壁光滑、较强的耐酸碱性能，但承压能力差，质脆易碎。
塑料管具有较强的耐蚀性、质轻、易于加工、施工方便，但应选择管壁较厚、刚度较大的管材。
施工时应保证管道的平直。
室外排水管材应满足以下几点要求:(1)管材内壁应光滑，具有耐蚀和耐冲刷性。
(2)管材本身应具有一定的机械强度和承受来自土壤及地面荷载的能力。
(3)管材应具有一定的抗渗能力。
室外排水管材多采用非金属管。
常用的有混凝土管、钢筋混凝上管、排水铸铁管、硬质聚氯乙烯管、带釉面缸瓦管等，混凝士管管径超过400多采用钢筋混凝土管，常用于雨污水系统。
排放含酸碱性较强的污水可采用缸瓦管。
缸瓦管具有内壁光滑、较强的耐酸碱性能，但承压能力差，质脆易碎。
塑料管具有较强的耐蚀性、质轻、易于加工、施工方便，但应选择管壁较厚、刚度较大的管材。
施工时应保证管道的平直。
室外排水管材应满足以下几点要求:(1)管材内壁应光滑，具有耐蚀和耐冲刷性。
(2)管材本身应具有一定的机械强度和承受来自土壤及地面荷载的能力。
(3)管材应具有一定的抗渗能力。
室外排水管材多采用非金属管。
常用的有混凝土管、钢筋混凝上管、排水铸铁管、硬质聚氯乙烯管、带釉面缸瓦管等，混凝士管管径超过400多采用钢筋混凝土管，常用于雨污水系统。
暖气系统有哪些形式？
暖气系统有哪些形式？文章导语：对于家庭的暖气片系统，根据其连接方式的不同分成了同程式和异程式等等不同的一些连接方式。
那么在这些不同的暖气片的连接方式中，当出现相应的问题以后我们如何进行解决呢？就想在这文章中给大家详细的分析一下暖气片系统运行中会存在的一些问题，以及我们如何来解决这些问题。
暖气片系统中常见的系统有哪些形式【系统形式介绍】对于家庭中的暖气片的系统，目前阶段最常用的是以下几种方式为主：第一种方式就属于异程式供暖系统。
第二种方式是属于下供式供暖系统。
第三种方式属于双管上分是供暖系统。
第四种方式是属于同一个供暖系统中可以分成不同环路的系统。
【问题总体分析】对于各种不同的采暖系统所出现问题的原因，以及对应的解决的措施也是不一样的。
所以就在下面根据各种不同系统出现的一些现象以及导致这种现象发生的原因，来分别分析并给出相应的解决的方法。
异程式供暖系统易出现的问题及解决措施分析和介绍【现象分析】异程式供暖系统，最经常出现的就是总的供水立管处散热器过热，也就是暖气片过热。
而对于系统末端的地方的暖气片却不热，这都是由于水力平衡热力失调所致导致的。
【原因分析】导致暖气片热度差异很大，最主要的原因就是对于系统前面的暖气片的阀门开的过大。
这是每根立管的作用压力与这根立管本身所消耗的压力之差不平衡所造成的。
因为我们都知道靠近主立管的暖气片内的热水通过的路途是非常短的，这样它的沿程的阻力损失就很小，所以在环路中热媒流量偏大。
这时就超过了实际所需要的热量值。
而对于远端暖气片内热媒所通过的路途比较长，压力损失就很大，通过远端环路上的热水的流量就会减少，满足不了末端暖气片的需求。
【解决措施】我们此时可以采取的措施，就是关小系统入口处的环路支管或者是立管上的阀门，同时我们还要注意要打开末端集气阀上的排气阀。
这样可以排除系统中残留的一些气体，使系统能够充分的循环起来，以此来增加末端即管的热水的流量。
下供式供暖系统中出现的问题及解决的措施是什么【现象分析】如果建筑中采用的是下供式的系统，此时会出现下层的暖气片过热，而上层的暖气片不热的一种情况。
作业及答案1-1-1-5同程式和异程式系统的特点
项目一：室内热水供暖工程施工
模块一：识读、绘制室内热水供暖系统施工图
单元1 热水供暖系统形式
1-1-1-5同程式和异程式系统的特点
习题：
1.名词解释
(1)同程系统：
(2)异程系统：
习题答案：
1.名词解释
(1)同程系统：同程式系统是指通过各立管的循环环路总长度大致相等，各并联环路的阻力基本相同。
(2)异程系统：异程式系统是指通过各立管的循环环路总长度不相等，由于机械循环系统的作用半径较大，各立管循环环路的总长度就可能相差很大，各并联环路的阻力不易平衡。
浅析同程式供暖系统优缺点
浅析同程式供暖系统优缺点摘要：随着生活水平的提高，人们对生活质量也提出了更高的要求，室内环境就是非常重要的一项。
室内温度主要由空调和采暖系统进行控制。
供暖系统水管的连接方式主要分为同程式系统和异程式系统，根据不同的建筑选择不同的连接方式以达到满足用户需求，造价经济的目的。
本文介绍了同程式供暖系统的优缺点。
同程式系统便与水力平衡，但是需要单独设置回程管，增加了投资，水力工况不稳定，当管路过长时还容易产生水力失调。
关键词同程式，采暖，阻力平衡，水力失调什么是同程式系统同程式系统是指经过每一个并联环路的管长基本相等，供水干管和回水干管内热媒的走向相同或者基本相同，也可以简单的理解为先供后回式。
如下图1所示，靠近热源的散热器A首先接受到供水，在散热器内发生热交换后由1管口流出，再与第二组散热器B中的回水（2管口流出）相汇合，以此类推，直到与最后一组散热器的回水相汇和后一同流回换热站。
同程式系统的优点有利于进行阻力平衡。
流体在管内流动时产生的局部阻力和沿程阻力是决定系统是否会发生水平失调的重要影响因素，在系统设计计算时，为使各末端设备达到预期的供暖效果，各并联环路的流量应满足设计要求，所以各并联环路的阻力也应尽量相等，不能超过一定的偏差，否则系统运行时将自动进行阻力平衡，使得管内流量无法达到设计要求，导致散热器无法达到预期得散热效果。
系统阻力是否平衡是评定设计合格与否的重要标准，在采暖系统设计中，要求各支路间的阻力差值控制在10%~25%之间，系统可以稳定运行。
沿程阻力是指流体介质在管内流动时，会与管壁产生摩擦，这部分能量损失被称为沿程阻力损失，沿程阻力损失与管段长度成正比。
由沿程阻力公式hf=λl v2/2gd （1）L---管长D---管径v---断面平均流速g---重力加速度λ---沿程阻力系数，也称达西系数，一般由实验测定。
可知沿程阻力与管长，管径、沿程阻力系数和断面流速有关，当在同一供暖系统内，同一管段内沿程阻力系数相同、管径相同、管长相同、断面平均流速也相同，根据同程式系统各并联环路的长度相等的特点，各环路所产生的沿程阻力损失基本相等。
同程与异程系统的设置
同城与异程系统的设置
在实际的空调工程系统设计中，经常会遇到末端水系统管路过长，
对于空调水系统而言，同程式和异程式系统的选用是有一定条件界定的。
计算选择的标准是：各并联环路的压力损失相对差额不大于15%。
当选定的单位比摩阻为200PA/m时：
1、立管距离远端设备的水平距离小于53米时，水平干管可以设
计为异程式；
2、立管距离远端设备的水平距离大于53米时，水平干管可以设
计为同程式。
当选定的单位比摩阻为300PA/m时：
1、立管距离远端设备的水平距离小于35米时，水平干管可以设
计为异程式；
2、立管距离远端设备的水平距离大于35米时，水平干管可以设
计为同程式。
值得注意的是：并非所有的设计都需要按照上述标准去做，水系统流量的水力平衡调节，有很多的措施，比如：合理划分和均匀布置环路；增大末端设备、减少公共段阻力所占比例；合理确定管段管径及比摩阻等，所以，针对不同的设计思路，有不同的做法，不可生搬硬套。
马志广2014-8-25。
同程、异程供水系统
异程式供回水系统
异程式的供、回水干管中的水流方向相反，每一环路的管路长不相等，如图所示。
这种系统是管路简单、不需设回程管，节省管材。
但由于各并
联环路的管路总长度不等。
各环路间存在阻力不平衡现象。
导致水流量分
配不均匀，因此，在水管设计时要采取一定的措施。
如减小干管阻力、在
各并联支管上安装流量调节装置以增大支管阻力等。
同样，图所示的异程
式供回水方式也能达到人们的要求。
同程式供水系统
一般空调水系统供回水方式有异程式和同程式，对于同程式系统却有
多种。
1.同程式各并联环路管路相等，阻力大致相同，流量分配较均衡，可
减少初次调整的困难，但初投资相对较大。
风机盘管系统多采用同程式水
系统或每一分区内同程的水系统。
2.同程式系统阻力容易平衡，但成本高
3.回水同程以及给水同程的同程式系统均适用于任何需要的场所，如
对狭长区域且供、回水立管均在同侧的情形，这两种方式在布置上相同。
4.供、回水同程的同程式系统，如对环形区域的布置较为有利合理。
5、其实左边三种方式各自每一环路的供水与回水的管程之和是相等的。
6.同程系统按实际情况可以分成这样两种情况。
一般空调系统都适用
于多层，这样的话，同程系统可分为立管同程系统和每层支管同程系统。
7 对于空调水系统负带层数不是很多的系统，如果不超过5层，立管可采用异程系统，立管的比摩阻建议不超过60Pa/m，每层支管应采用同程系统。
8 .对于一些单层负带空调末端（风机盘管）不是很多的情况下，建议一般不超过7台，可以采用立管同程，每层支管异程的方式。
采用管道直饮水管网系统介绍
采用管道直饮水管网系统介绍管道直饮水供水管网系统常用的有：先进先出供水、同程供水（先进后出）、串联供水系统等。
分别介绍如下：
1.先进先出供水系统：
先进先出供水系统为机房内引出总供水和总循环管。
各楼各单元供水支管接至总供水管、循环支管接至总循环管。
优点：各楼供水相对独立，方便管理；
缺点：由于各楼各单元供水压力不同，使循环管网上各组团的循环水压力随距离递减，造成远端组团的循环不畅。
现有部分直饮水公司为了节约成本，采用此方法。
2.同程供水（先进后出）系统：
同程供水系统为机房内引出总供水和总循环管。
各楼各单元供水支管接至总供水管，循环支管按先进后出连接，各楼之间也按先进后出连接，最后接至总循环管上。
优点：各组团供水相对独立，各路循环水头损失相对接近，有利于正常循环，便于后期机房管理，满足《规范》要求。
缺点：室外管网总管线较长，比一般系统多1/3左右，我司管网主要采用此工艺。
注：《管道直饮水系统技术规程》（GJJ110-2006）5.0.7规定：“管道直饮水系统设计应设循环管道，室内外供水管网采用“全循环同程系统”。
这种循环方式能使室内外管网中各个进出水管的阻力损失之
和基本保持相当，有利于室内外管网的供水平衡，达到全循环要求，基本上不会出现死水现象。
”
3.串联供水系统：
串联供水系统仅限用于别墅、联排别墅等仅一层用水工程，机房内引出总供水。
各楼供水支管接至总供水上，最后总供水管循环回机房。
优点：总管线较短，投资省。
缺点：供水独立性差，串联管网中下游用户受上游用户限制，一旦总供水管道有问题，直接影响整个管网运行。
常用系统形式介绍
同学们大家好，今天我们一起学习“常用系统形式介绍”一、按照系统的循环动力不同，可以分为重力（自然）循环系统和机械循环系统。
所谓重力循环就是靠冷水与热水的密度差异而产生的压力而循环的系统。
我们常说的土暖气就是典型的重力循环系统。
这种系统不用循环水泵，作用半径很小（也就是说管线不能拉的太长）。
热源中心（炉子），一般要低于散热器中心，两者高度差距越大，产生的循环压力越大。
与机械循环相比，此种系统的管子一般比较粗，这是为了尽量减小系统阻力，以便系统更好的循环。
土暖气不用电，比较节能，非常适合农家小院采用。
机械循环系统就是用循环水泵提供动力，以克服系统阻力。
水在管道里加压强制循环，克服阻力，做用半径比较大，我们经常说的区域锅炉房、集中供热或者市政热网就是机械循环的系统。
我们知道小炉子、小锅炉的燃烧效率低，对环境也有污染。
集中供热可以优先采用燃烧效率高的大锅炉，而且烟尘可以通过先进的除尘设备进行处理，以降低环境污染。
二、按供、回水方式的不同，可分为单管系统和双管系统。
热水经过立管或水平供水管顺序流过多组散热器中冷却的系统，称单管系统。
热水经过供水立管或水平供水管平行的分配给多组散热器，冷却后的回水自每个散热器直接沿回水立管或水平回水管流回热源的系统，称为双管系统。
三、按系统管道敷设方式的不同。
可分为垂直式和水平式。
四、按热媒温度的不同，可分为低温热水系统和高温水系统。
民用暖气片一般采用95/70或者85/60的设计参数属低温水。
当然，地板辐射采暖的热水低于60度，也是低温水。
其实上面的分法不是绝对毫无关系的，一个采暖形式，用不同的标准，可能就有不同的称呼。
此外，按供回水的位置还可以分为上供下回、上供中回，上供上回等形式。
按管道所走路程是否相同，可以分为同程系统和异程系统。
下面结合图片，介绍几种典型的系统形式。
这几种主要是公共建筑采用的系统。
第一个为上供上回系统，供水和回水管子都在暖气的上边，这种多在平房中出现。
热水系统同程及异程管道布置比较分析
热水系统同程及异程管道布置比较分析摘要：在集中供热热水系统设计过程中，管道布置方式采用管道同程布置的设计方式可有效防止热水系统中的热水短路循环，且对于节水、节能有着重要的作用；而采用管道异程布置的设计方式，其供水管、回水管中的水流方向相反，每一环路的管长不相等，因此管路简单，同一系统中异程管道布置水力稳定性较同程布置好[1]，且管道较短，节省管材，减少项目初期投资，对项目投资控制有利。
关键词：集中供热；同程布置；异程布置；水力稳定；投资控制。
1 导言在目前热水系统管网设计中，管道布置方式采用同程布置还是异程布置需根据项目的实际情况进行比较分析后确定。
但在现实设计过程中，绝大多数设计人员仅为了满足规范要求，或者走经验主义道路，不管项目的规模、形式及甲方的资金状况等实际情况，均采用同程布置，因此存在一定的弊端。
本篇论文主要就热水系统中管道同程布置及异程布置各自优缺点比较分析，确定采用何种布置形式。
分析方法采用对比法，分析内容主要为两种布置形式的热水循环效果分析、两种布置形式的水力稳定性分析、两种布置形式的经济性分析三个方面，通过分析来确定两种布置形式的优劣。
2 热水循环效果分析热水循环流量的分配是热水循环系统的重要环节，循环系统的效果主要由热水循环系统的方向和分配流量的大小决定，对热水循环效果分析的前提是同一工况下任一管段的循环水流方向均由供水端流向回水端，且是在管段水流方向唯一的情况下进行的。
但在实际工程中，由于系统工况的不唯一，循环流量并不完全按设计线路补偿配水管道的热力损失，常有回水管道向用户供水的情况，造成部分配水管道使用效果不理想，而达不到预期的设计循环目的。
接下来就对双立管均配水工况进行同程布置和异程布置的热水循环效果进行分析，其他多立管配水工况可参考此分析。
2.1同程布置热水循环效果分析如下图1所示，工况为双立管配水同程布置，首先假定H1-2-b≥H1-a（反之亦然），由于双向配水的水头损失小于单向配水水头损失，因此仅当（P1-P2'）>H1-a时，才可实现两根立管均配水的工况，据此判断，可得：由图1可知，两根立管配水时循环方向有3种，①两根配水立管均有流量通过；②配水阻力较大的立管（2-2’）仅有配水流量通过；③配水阻力较大的立管（2-2’）由供回水干管双向供水。
020同程与异程室内供暖系统的比较
图 1.3
异程系统水压图
图 1.4
同程系统水压图
作者简介： （1990-） ，男，本科，在读硕士研究生，250101，临港南区凤鸣路 1000 号山东建筑大学 ， 1870641735可得各支路在设计工况下的阻力数如表 1.1 和 1.2 所 示。
同程与异程室内供暖系统的比较
王晓 于涛 楚广明 高清民
（山东建筑大学热能工程学院 山东 济南）
摘要： 从水力稳定性和调节难易程度两个方面比较同程和异程两种室内供暖系统。 分别计算 某个支路关闭后系统的流量分配情况， 比较它们的稳定性， 并通过绘制支路关闭后的水压图 比较其可调性。研究表明，异程系统的稳定性优于同程系统，且异程系统失调后更易达到平 衡，室内供暖系统宜采用异程式布置。 关键词：室内供暖系统；同程；异程；稳定性；平衡
3 水力平衡
为了更全面更直观的比较同程系统和异程系统， 绘制系统失调后的水压图， 并分别选取 1、5、10 用户关闭时的水压图来比较两个系统达到平衡的难易程度。水压图中供水水压 0 与回水水压 0 分别代表额定工况下的供回水水压线，供水水压 I 与回水水压 I 分别代表关闭 I 支路后的供回水水压线。
1 管网水力计算
1.1 计算公式 各管段的压力损失由下式计算：
h SG 2 （1） 2 5 式中，h 为各管段的压降，m；S 为各管段的阻力数，h /m ；G 为各管段流量，m3/h。 1.2 管网物理模型
图 1.1
异程系统
图 1.2 同程系统
如图 1.1 和 1.2 所示，该系统为有 10 个支路的室内供热系统，各个支路的额定流量均 为 0.02m3/h。图中，S 为各支路阻力数，Sg 为供水干管阻力数，Sh 为回水干管阻力数。本 系统中供回水干管阻力数均为 1h2/m5，各管段压降由式（1）计算。通过最不利环路水力计 算确定资用压力，做出水压图。
第二章1系统形式
双管系统示意图
5
垂直式系统 下供下回双管பைடு நூலகம்统
排气困难：顶层设跑风 设空气管：
△Pab h
用在供暖半径小、系统压降小的系 统
6
垂直式系统
下部：上供下回
中供式
上部：下供下回－双管；上供下回－单管
比上供下回楼层数过多时纯上供下回、下供下回 垂直失调小； 上小下大的“品”字型建筑
排气困难
每个散热器上设跑风 设空气管
散热器串联过多时出现水平热力失调
与垂直系统比，造价低，施工方便
12
水平式－单管跨越管系统
便于调节、热计量
13
3、同程、异程系统
14
同程、异程系统特点
异程：简单，水平水力、热力失调（近热远 冷） 同程：管材用量大，水平失调小，用在较大 供热半径的建筑
25
精品课件！
26
精品课件！
27
室温可单独调节的系统
垂直双管系统
28
15
4、高层建筑供暖系统
分层供暖
16
分层供暖特点
高层供暖的特点：底层散热器承压，顶层散 热器倒空？ 上层成为独立系统，与外网水力隔离
解决散热器承压能力
减少垂直热力失调
17
双水箱分层供暖
18
双水箱分层供暖特点
上层利用两水箱高差自然循环 解决散热器承压问题 开式水箱，空气易进入系统，导致加大腐蚀
19
单双管混合式系统
20
单双管混合式系统特点
垂直方向分成若干组，每组内双管，组间单 管 比纯双管系统失调小
比纯单管系统省管材（散热器支管小）
21
室温可单独调节的系统
采暖系统中同程式与异程式的优缺点
;.
;. .
采暖系统中同程式与异程式的优缺点。
在采暖系统中按热媒在供水干管和回水干管中循环路程的异同分为同程式和异程式。
异程方式的特点是回水干管管道行程较短，节省初投资，易于施工。
然而这种系统还是
有一定的局限性，系统各环路阻力不平衡，易在远近立管处出现流量失调而引起水平方向冷热不均，也就是每组散热器的水流量不同，前端散热器的回水因为离主管道比较近，回的比较快，而后端回水就较慢，可能造成远端暖气不热或不够热的现象，设计者需要通过选择管径和设调节阀门等措施来降低其不平衡率，不然会出现较为严重的不平衡现象。
一般在采暖供热要求标准较高的建筑物宜采用同程式采暖系统。
同程方式和异程方式在系统布管上有所不同，简单的说，叫做先供后回，就是前端第一组散热器的回水暂不向主管道循环，而是往下继续走连接下一组散热器的回水管，依次类推，从最末端散热器拉出一根回水管路，回到主管道路的回水管上，系统各环路消耗的沿程阻力基本相同，每组散热器的水流量也就相同，可以说是一种水利系统平衡最佳的方式，系统的起始端和末端立管所带的散热器散热效果比较接近，一般不会出现首端过热末端不热的现象，是较为理想的布置方式。
但是同程系统增加了回水干管的长度，在施工时，较为费工费料，增加部分初投资费用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
异程式的供、回水干管中的水流方向相反，每一环路的管路长不相等，如图所示。
这种系统是管路简单、不需设回程管，节省管材。
但由于各并联环路的管路总长度不等。
各环路间存在阻力不平衡现象。
导致水流量分配不均匀，因此，在水管设计时要采取一定的措施。
如减小干管阻力、在各并联支管上安装流量调节装置以增大支管阻力等。
同样，图所示的异程式供回水方式也能达到人们的要求。
同程式供水系统
一般空调水系统供回水方式有异程式和同程式，对于同程式系统却有多种。
1.同程式各并联环路管路相等，阻力大致相同，流量分配较均衡，可减少初次调整的困难，但初投资相对较大。
风机盘管系统多采用同程式水系统或每一分区内同程的水系统。
2.同程式系统阻力容易平衡，但成本高
3.回水同程以及给水同程的同程式系统均适用于任何需要的场所，如对狭长区域且供、回水立管均在同侧的情形，这两种方式在布置上相同。
4.供、回水同程的同程式系统，如对环形区域的布置较为有利合理。
5、其实左边三种方式各自每一环路的供水与回水的管程之和是相等的。
6.同程系统按实际情况可以分成这样两种情况。
一般空调系统都适用于多层，这样的话，同程系统可分为立管同程系统和每层支管同程系统。
7 对于空调水系统负带层数不是很多的系统，如果不超过5层，立管可采用异程系统，立管的比摩阻建议不超过60Pa/m，每层支管应采用同程系统。
8 .对于一些单层负带空调末端（风机盘管）不是很多的情况下，建议一般不超过7台，可以采用立管同程，每层支管异程的方式。
