工程材料与技术成型基础课后习题答案
工程材料与成型工艺基础习题答案
4．铸件在凝固过程中所造成的体积缩减如得不到液态金属 的补充，将产生缩孔或缩松。凝固温度范围窄的合金，倾 向于“逐层凝固”，因此易产生缩孔；而凝固温度范围宽 的合金，倾向于“糊状凝固”，因此易产生缩松。
5．准确地估计铸件上缩孔可能产生的位置是合理安排冒口 和冷铁的主要依据。生产中确定缩孔位置的常用方法有画 等温线法、内切圆法和计算机模拟凝固法等。
13.钢是以Fe为主要元素，含碳量一般在2.11%以下，并含 有其他元素的材料。钢按化学成分可分为碳素钢、合金钢和 特殊性能钢三类；钢按主要质量等级分类，可分为普通钢、 优质钢和高级优质钢三类。合金钢均属于优质钢和高级优质 钢质量等级钢。
14. 20CrMnTi钢按化学成分分类，它属于结构钢中的合金钢， 适宜制造齿轮等较重要的零件。
2．什么是合金的铸造性能？衡量合金铸造性能的主要指标 是什么 ？其是如何影响的？
（1）合金在铸造生产条件下，获得优质铸件的难易程度。
（2）流动性和收缩。合金的流动性越好、收缩越小，铸造 性能越好。
3．现采用铸造方法浇注三根直径分别为10mm、30mm、 60mm的灰口铸铁试棒，测得它们的抗拉强度均为200MPa， 问这三根试棒的成分是否相同？牌号是否相同？若不相同，应 有何区别？
1）牌号பைடு நூலகம்同，成分不同。
2）因为铸铁的牌号是用强度来表示的，其强度相同，则牌 号相同。而影响铸铁组织和性能的因素是化学成分和冷却 速度两个因素。试棒的直径不同——冷却速度不同，要获 得同一强度，必须调整其化学成分，即10mm的试棒其碳 硅含量较高,而30mm、60mm的试棒其碳硅含量依次降 低。
4．有一测试铸造应力用的应力框铸件，如图2-1所示，凝 固冷却后，用钢锯沿A-A线锯断Φ30的粗杆 ，此时断口间 隙的大小会发生什么变化？为什么？
工程材料与成形技术基础习题(含答案)
一、填空1、屈服强度是表示金属材料抵抗微量塑性变形的能力。
3、α —Fe的晶格类型为体心立方晶格。
4、γ —Fe的晶格类型为面心立方晶格。
5、随着固溶体中溶质原子含量增加，固溶体的强度、硬度__升高__。
6、金属的结晶包括形核和长大两个基本过程。
7、金属的实际结晶温度___低于_其理论结晶温度，这种想象称为过冷。
8、理论结晶温度与实际结晶温度之差△T称为___过冷度___。
9、金属结晶时，冷却速度越快，则晶粒越__细小__。
10、铁素体的力学性能特点是塑性、韧性好。
11、渗碳体的力学性能特点是硬度高、脆性大。
12、碳溶解在_γ -Fe__中所形成的间隙固溶体称为奥氏体。
13、碳溶解在_α -Fe__中所形成的间隙固溶体称为铁素体。
14、珠光体的本质是铁素体和渗碳体的机械混合物。
15、共析钢的室温平衡组织为 P（或珠光体）。
共析钢的退火组织为 P（或珠光体）。
16、亚共析钢的含碳量越高，其室温平衡组织中的珠光体量越多。
17、在室温平衡状态下，碳钢随着其含碳量的增加，韧、塑性下降。
19、在铁碳合金的室温平衡组织中，渗碳体相的含量是随着含碳量增加而增加。
20、在退火态的20钢、45钢、T8钢、T13钢中，δ 和α K值最高的是 20 钢。
21、共析钢加热到奥氏体状态，冷却后获得的组织取决于钢的_冷却速度__。
22、共析钢过冷奥氏体在（A1～680）℃温度区间等温转变的产物是珠光体(或P) 。
23、共析钢过冷奥氏体在680～600℃温度区间等温转变的产物是索氏体（细珠光体）。
24、共析钢过冷奥氏体在（600～550）℃温度区间等温转变的产物是托氏体(或极细珠光体)。
25、共析钢过冷奥氏体在550～350℃温度区间等温转变的产物是B 上（或上贝氏体）。
26、共析钢过冷奥氏体在（350～230）℃温度区间等温转变的产物是下贝氏体(或B 下)。
27、亚共析钢的正常淬火温度范围是 Ac3 + 30～50℃ 。
28、过共析钢的正常淬火温度范围是 Ac1 + 30～50℃ 。
工程材料与成型技术基础课后习题答案（庞国兴主编）
工程材料与成型技术基础课后习题答案（庞国兴主编）庞国星主编工程材料作业第三章答案1、判断下列说法是否正确：（1）钢在奥氏体化后，冷却时形成的组织主要取决于钢的加热温度。
错误，钢在奥氏体化后，冷却时形成的组织主要取决于钢的冷却速度。
（2）低碳钢与高碳钢工件为了便于切削加工，可预先进行球化退火。
错误，低碳钢工件为了便于切削加工，预先进行热处理应进行正火（提高硬度）或完全退火。
而高碳钢工件则应进行球化退火（若网状渗碳体严重则在球化退火前增加一次正火），其目的都是为了将硬度调整到HB200左右并细化晶粒、均匀组织、消除网状渗碳体。
（3）钢的实际晶粒度主要取决于钢在加热后的冷却速度。
错误，钢的实际晶粒度主要取决于钢的加热温度。
（4）过冷奥氏体冷却速度快，钢冷却后的硬度越高错误，钢的硬度主要取决于含碳量。
（5）钢中合金元素越多，钢淬火后的硬度越高错误，钢的硬度主要取决于含碳量。
（6）同一钢种在相同加热条件下，水淬比油淬的淬透性好，小件比大件的淬透性好。
正确。
同一钢种，其C曲线是一定的，因此，冷速快或工件小容易淬成马氏体。
（7）钢经过淬火后是处于硬脆状态。
基本正确，低碳马氏体韧性要好些，而高碳马氏体硬而脆。
（8）冷却速度越快，马氏体的转变点Ms和Mf越低。
正确。
（9）淬火钢回火后的性能主要取决于回火后的冷却速度。
错误，淬火钢回火后的性能主要取决于回火温度。
（10）钢中的含碳量就等于马氏体的含碳量错误，钢中的含碳量是否等于马氏体的含碳量，要看加热温度。
完全奥氏体化时，钢的含碳量等于奥氏体含碳量，淬火后即为马氏体含碳量。
如果是部分奥氏体化，钢的含碳量一部分溶入奥氏体，一部分是未溶碳化物，从而可以减轻马氏体因含碳量过高的脆性，也能细化晶粒，此时马氏体含碳量要低于钢的含糖碳量。
2、将含碳量为1.2%的两个试件，分别加热到760℃和900℃，保温时间相同，达到平衡状态后以大于临界冷速的速度快速冷却至室温。
问：（1）哪个温度的试件淬火后晶粒粗大。
工程材料与成型工艺基础习题答案
16. GCr9、GCr15钢按化学成分分类，它们属于结构钢中的 合金钢题
1.材料的常用力学性能指标有那些？若某种材料的零件在使 用过程中突然发生断裂，是由于那些力学性能指标不足所造 成的？
7.细化金属材料的晶粒，可使金属的强度、硬度 提高，塑性、 韧性 提高 ；在生产中常用的细化晶粒的方法有增大过冷度、 变质处理、机械搅拌和振动；压力加工再结晶；热处理。
8.合金的晶体结构有固溶体和金属化合物，其中固溶体具有 良好的塑性，金属化合物具有高的硬度和脆性。
9.在铁碳合金的基本组织中，珠光体属于复相结构，它由铁 素体和渗碳体按一定比例组成，珠光体用符号P表示。
金属材料成形基础作业（2）
一、填空题 1．液态金属的充型能力主要取决于合金的流动性。流动 性不好的合金铸件易产生浇不足和冷隔、气孔、夹渣等 铸造缺陷。 2．影响液态合金流动性的主要因素有合金的化学成分、 合金的物理性质、合金的温度、不溶杂质和气体等。合 金的凝固温度范围越宽，其流动性越 差 。 3．任何一种液态金属注入铸型以后，从浇注温度冷却至 室温都要经历三个相互联系的收缩阶段，即 液态收缩 、 凝固收缩 和 固态收缩 。导致铸件产生缩孔和缩松的根 本原因是液态收缩和凝固收缩 ；导致铸件产生应力、变
图2-3 铸铁顶盖的两种设计方案
（1）方案a易于生产； （2）由于铸件的尺寸很大，壁厚较薄，属于大平面结构。铸 件上的大平面极易产生浇不足、夹砂、夹渣、气孔等缺陷， 图（a）的方案，一方面避免了上述不利因素，还因为具有了 一定的结构斜度，有利于造型。
8.分析图2-4所示零件分型方案的优缺点，并选择其中与零 件生产类型相适应的分型方案。
【优质文档】工程材料与成形技术基础课后部分习题及答案车辆工程
第一章2.图1-79为五种材料的应力-应变曲线：①45钢，②铝青铜，③35钢，④硬铝，⑤纯铜。
试问：（1）当外加应力为300MPa时，各材料处于什么状态？（2）有一用35钢制作的杆，使用中发现弹性弯曲较大，如改用45钢制作该杆，能否减少弹性变形？（3）有一用35钢制作的杆，使用中发现塑性变形较大，如改用45钢制作该杆，能否减少塑性变形？答：（1）①45钢：弹性变形②铝青铜：塑性变形③35钢：屈服状态④硬铝：塑性变形⑤纯铜：断裂。
（2）不能，弹性变形与弹性模量E有关，由E=σ/ε可以看出在同样的条件下45钢的弹性模量要大，所以不能减少弹性变形。
（3）能，当35钢处于塑性变形阶段时，45钢可能处在弹性或塑性变形之间，且无论处于何种阶段，45钢变形长度明显低于35钢，所以能减少塑性变形。
4．下列符号表示的力学性能指标的名称和含义是什么？σb 、σｓ、σ0.2、σ-1、δ、αｋ、HRC、HBS、HBW答：σｂ抗拉强度，是试样保持最大均匀塑性的极限应力。
σs屈服强度，表示材料在外力作用下开始产生塑性变形时的最低应力。
σ0.2条件屈服强度，作为屈服强度的指标。
σ-1疲劳强度，材料循环次数N次后达到无穷大时仍不发生疲劳断裂的交变应力值。
δ伸长率，材料拉断后增加的变形长度与原长的比率。
HRC洛氏硬度，表示用金刚石圆锥为压头测定的硬度值。
HBS布氏硬度，表示用淬硬钢球为压头测定的硬度值。
HBW布氏硬度，表示用硬质合金为压头测定的硬度值。
8．什么是固溶强化？造成固溶强化的原因是什么？答：形成固溶体使金属强度和硬度提高，塑性和韧性略有下降的现象称为固溶强化。
固溶体随着溶质原子的溶入晶格发生畸变。
晶格畸变随溶质原子浓度的提高而增大。
晶格畸变增大位错运动的阻力，使金属的滑移变形变得更加困难，从而提高合金的强度和硬度。
9．将20kg纯铜与30kg纯镍熔化后缓慢冷却到如图1-80所示温度T1，求此时：（1）两相的成分；（2）两相的重量比；（3）各相的相对重量（4）各相的重量。
工程材料与成形技术基础习题含答案
工程材料与成形技术基础习题含答案工程材料与成形技术基础习题含答案Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】一、填空1、屈服强度是表示金属材料抵抗微量塑性变形的能力。
3、α —Fe的晶格类型为体心立方晶格。
4、γ —Fe的晶格类型为面心立方晶格。
5、随着固溶体中溶质原子含量增加，固溶体的强度、硬度__升高__。
6、金属的结晶包括形核和长大两个基本过程。
7、金属的实际结晶温度___低于_其理论结晶温度，这种想象称为过冷。
8、理论结晶温度与实际结晶温度之差△T称为___过冷度___。
9、金属结晶时，冷却速度越快，则晶粒越__细小__。
10、铁素体的力学性能特点是塑性、韧性好。
11、渗碳体的力学性能特点是硬度高、脆性大。
12、碳溶解在_γ -Fe__中所形成的间隙固溶体称为奥氏体。
13、碳溶解在_α -Fe__中所形成的间隙固溶体称为铁素体。
14、珠光体的本质是铁素体和渗碳体的机械混合物。
15、共析钢的室温平衡组织为 P（或珠光体）。
共析钢的退火组织为 P（或珠光体）。
16、亚共析钢的含碳量越高，其室温平衡组织中的珠光体量越多。
17、在室温平衡状态下，碳钢随着其含碳量的增加，韧、塑性下降。
19、在铁碳合金的室温平衡组织中，渗碳体相的含量是随着含碳量增加而增加。
20、在退火态的20钢、45钢、T8钢、T13钢中，δ 和α 值最高的是20 钢。
21、共析钢加热到奥氏体状态，冷却后获得的组织取决于钢的_冷却速度__。
～680）℃温度区间等温转变的产物是珠22、共析钢过冷奥氏体在（A1光体(或P) 。
23、共析钢过冷奥氏体在680～600℃温度区间等温转变的产物是索氏体（细珠光体）。
24、共析钢过冷奥氏体在（600～550）℃温度区间等温转变的产物是托氏体(或极细珠光体)。
25、共析钢过冷奥氏体在550～350℃温度区间等温转变的产物是 B上（或上贝氏体）。
工程材料与成形技术基础课后部分习题及答案
第一章2.图1-79为五种材料的应力-应变曲线：①45钢，②铝青铜，③35钢，④硬铝，⑤纯铜。
试问：（1）当外加应力为300MPa时，各材料处于什么状态？（2）有一用35钢制作的杆，使用中发现弹性弯曲较大，如改用45钢制作该杆，能否减少弹性变形？（3）有一用35钢制作的杆，使用中发现塑性变形较大，如改用45钢制作该杆，能否减少塑性变形？答：（1）①45钢：弹性变形②铝青铜：塑性变形③35钢：屈服状态④硬铝：塑性变形⑤纯铜：断裂。
（2）不能，弹性变形与弹性模量E有关，由E=σ/ε可以看出在同样的条件下45钢的弹性模量要大，所以不能减少弹性变形。
（3）能，当35钢处于塑性变形阶段时，45钢可能处在弹性或塑性变形之间，且无论处于何种阶段，45钢变形长度明显低于35钢，所以能减少塑性变形。
4．下列符号表示的力学性能指标的名称和含义是什么？σb 、σs、σ0.2、σ-1、δ、αk、HRC、HBS、HBW答：σb抗拉强度，是试样保持最大均匀塑性的极限应力。
σs屈服强度，表示材料在外力作用下开始产生塑性变形时的最低应力。
σ0.2条件屈服强度，作为屈服强度的指标。
σ-1疲劳强度，材料循环次数N次后达到无穷大时仍不发生疲劳断裂的交变应力值。
δ伸长率，材料拉断后增加的变形长度与原长的比率。
HRC洛氏硬度，表示用金刚石圆锥为压头测定的硬度值。
HBS布氏硬度，表示用淬硬钢球为压头测定的硬度值。
HBW布氏硬度，表示用硬质合金为压头测定的硬度值。
8．什么是固溶强化？造成固溶强化的原因是什么？答：形成固溶体使金属强度和硬度提高，塑性和韧性略有下降的现象称为固溶强化。
固溶体随着溶质原子的溶入晶格发生畸变。
晶格畸变随溶质原子浓度的提高而增大。
晶格畸变增大位错运动的阻力，使金属的滑移变形变得更加困难，从而提高合金的强度和硬度。
9．将20kg纯铜与30kg纯镍熔化后缓慢冷却到如图1-80所示温度T1，求此时：（1）两相的成分；（2）两相的重量比；（3）各相的相对重量（4）各相的重量。
工程材料与成形技术基础习题含答案
一、填空1、屈服强度是表示金属材料抵抗微量塑性变形的能力。
3、α —Fe的晶格类型为体心立方晶格。
4、γ —Fe的晶格类型为面心立方晶格。
5、随着固溶体中溶质原子含量增加，固溶体的强度、硬度__升高__。
6、金属的结晶包括形核和长大两个基本过程。
7、金属的实际结晶温度___低于_其理论结晶温度，这种想象称为过冷。
8、理论结晶温度与实际结晶温度之差△T称为___过冷度___。
9、金属结晶时，冷却速度越快，则晶粒越__细小__。
10、铁素体的力学性能特点是塑性、韧性好。
11、渗碳体的力学性能特点是硬度高、脆性大。
12、碳溶解在_γ -Fe__中所形成的间隙固溶体称为奥氏体。
13、碳溶解在_α -Fe__中所形成的间隙固溶体称为铁素体。
14、珠光体的本质是铁素体和渗碳体的机械混合物。
15、共析钢的室温平衡组织为 P（或珠光体）。
共析钢的退火组织为 P（或珠光体）。
16、亚共析钢的含碳量越高，其室温平衡组织中的珠光体量越多。
17、在室温平衡状态下，碳钢随着其含碳量的增加，韧、塑性下降。
19、在铁碳合金的室温平衡组织中，渗碳体相的含量是随着含碳量增加而增加。
20、在退火态的20钢、45钢、T8钢、T13钢中，δ 和α 值最高的是20 钢。
21、共析钢加热到奥氏体状态，冷却后获得的组织取决于钢的_冷却速度__。
～680）℃温度区间等温转变的产物是珠22、共析钢过冷奥氏体在（A1光体(或P) 。
23、共析钢过冷奥氏体在680～600℃温度区间等温转变的产物是索氏体（细珠光体）。
24、共析钢过冷奥氏体在（600～550）℃温度区间等温转变的产物是托氏体(或极细珠光体)。
25、共析钢过冷奥氏体在550～350℃温度区间等温转变的产物是 B上（或上贝氏体）。
26、共析钢过冷奥氏体在（350～230）℃温度区间等温转变的产物是下贝氏体(或B) 。
下+ 30～50℃ 。
27、亚共析钢的正常淬火温度范围是 Ac3+ 30～50℃ 。
工程材料及成型技术课后作业参考答案
3. 淬火钢进行回火的目的是 淬火应力， 力学性能， 工件的组织和尺寸。回火温度越高，钢的强度与硬度越 。
减少或消除
调整
稳定
低
4. 钢的淬透性越高，则其C曲线的位置越 ， 说明临界冷却速度越 。
靠右
小

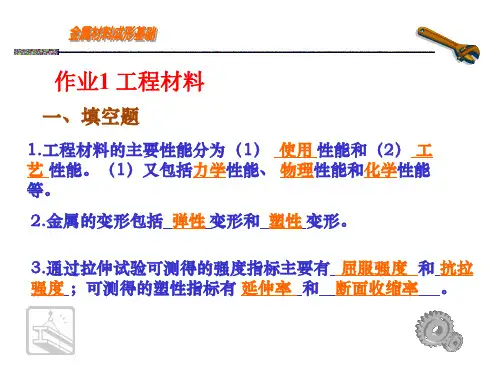

作业 04a 钢-结构钢
判断题
1. 所有的合金元素都能提高钢的淬透性。
1. T8钢比T12和40钢有更好的淬透性和淬硬性。
F
2. T8钢与20MnVB相比，淬硬性和淬高其红硬性。
F
4. 高速钢需要反复锻造是因为硬度高不易成型。
F
5.高速钢采用很高温度淬火，其目的是使碳化物尽可能多地 溶入A中，从而提高钢的红硬性。
T
6. A型不锈钢可采用加工硬化提高强度。
T
7. A不锈钢的热处理工艺是淬火后低温回火处理。
F
8. GCr15钢制造的高精度丝杠于淬火后进行冷处理， 可消除残余A，以提高尺寸稳定性。
T
填空题
1. T12 是 钢，可制造 。
碳素工具
锯条、量规
2. 9SiCr 是 钢，可制造 。
a
5. 完全退火主要适用于： a. 共析钢 b. 亚共析钢 c. 过共析钢
b
6. 钢的回火处理是在： a. 退火后进行 b. 淬火后进行 c. 正火后进行
b
7. 20钢的渗C温度范围是： a. 600～650℃ b. 800～820℃ c. 900～950℃ d. 1000～1050℃
4
3. α-Fe、Al、Cu、Ni、V、Mg、Zn各属何种晶体结构： 体心立方 ；面心立方 ；密排六方 。
α-Fe、V
工程材料与成形技术基础习题(含答案)
一、填空1、屈服强度是表示金属材料抵抗微量塑性变形的能力。
3、α —Fe的晶格类型为体心立方晶格。
4、γ —Fe的晶格类型为面心立方晶格。
5、随着固溶体中溶质原子含量增加，固溶体的强度、硬度__升高__。
6、金属的结晶包括形核和长大两个基本过程。
7、金属的实际结晶温度___低于_其理论结晶温度，这种想象称为过冷。
8、理论结晶温度与实际结晶温度之差△T称为___过冷度___。
9、金属结晶时，冷却速度越快，则晶粒越__细小__。
10、铁素体的力学性能特点是塑性、韧性好。
11、渗碳体的力学性能特点是硬度高、脆性大。
12、碳溶解在_γ -Fe__中所形成的间隙固溶体称为奥氏体。
13、碳溶解在_α -Fe__中所形成的间隙固溶体称为铁素体。
14、珠光体的本质是铁素体和渗碳体的机械混合物。
15、共析钢的室温平衡组织为 P（或珠光体）。
共析钢的退火组织为 P（或珠光体）。
16、亚共析钢的含碳量越高，其室温平衡组织中的珠光体量越多。
17、在室温平衡状态下，碳钢随着其含碳量的增加，韧、塑性下降。
19、在铁碳合金的室温平衡组织中，渗碳体相的含量是随着含碳量增加而增加。
20、在退火态的20钢、45钢、T8钢、T13钢中，δ 和α K值最高的是 20 钢。
21、共析钢加热到奥氏体状态，冷却后获得的组织取决于钢的_冷却速度__。
22、共析钢过冷奥氏体在（A1～680）℃温度区间等温转变的产物是珠光体(或P) 。
23、共析钢过冷奥氏体在680～600℃温度区间等温转变的产物是索氏体（细珠光体）。
24、共析钢过冷奥氏体在（600～550）℃温度区间等温转变的产物是托氏体(或极细珠光体)。
25、共析钢过冷奥氏体在550～350℃温度区间等温转变的产物是B 上（或上贝氏体）。
26、共析钢过冷奥氏体在（350～230）℃温度区间等温转变的产物是下贝氏体(或B 下)。
27、亚共析钢的正常淬火温度范围是 Ac3 + 30～50℃ 。
28、过共析钢的正常淬火温度范围是 Ac1 + 30～50℃ 。
工程材料及成形技术基础课后习题参考答案
工程材料及成形技术根底课后习题参考答案第一章金属的晶体构造与结晶1．解释以下名词点缺陷，线缺陷，面缺陷，亚晶粒，亚晶界，刃型位错，单晶体，多晶体，过冷度，自发形核，非自发形核，变质处理，变质剂。
答：点缺陷：原子排列不规那么的区域在空间三个方向尺寸都很小，主要指空位间隙原子、置换原子等。
线缺陷：原子排列的不规那么区域在空间一个方向上的尺寸很大，而在其余两个方向上的尺寸很小。
如位错。
面缺陷：原子排列不规那么的区域在空间两个方向上的尺寸很大，而另一方向上的尺寸很小。
如晶界和亚晶界。
亚晶粒：在多晶体的每一个晶粒内，晶格位向也并非完全一致，而是存在着许多尺寸很小、位向差很小的小晶块，它们相互镶嵌而成晶粒，称亚晶粒。
亚晶界：两相邻亚晶粒间的边界称为亚晶界。
刃型位错：位错可认为是晶格中一部分晶体相对于另一部分晶体的部分滑移而造成。
滑移部分与未滑移部分的交界限即为位错线。
如果相对滑移的结果上半部分多出一半原子面，多余半原子面的边缘好似插入晶体中的一把刀的刃口，故称“刃型位错”。
单晶体：如果一块晶体，其内部的晶格位向完全一致，那么称这块晶体为单晶体。
多晶体：由多种晶粒组成的晶体构造称为“多晶体”。
过冷度：实际结晶温度与理论结晶温度之差称为过冷度。
自发形核：在一定条件下，从液态金属中直接产生，原子呈规那么排列的结晶核心。
非自发形核：是液态金属依附在一些未溶颗粒外表所形成的晶核。
变质处理：在液态金属结晶前，特意参加某些难熔固态颗粒，造成大量可以成为非自发晶核的固态质点，使结晶时的晶核数目大大增加，从而提高了形核率，细化晶粒，这种处理方法即为变质处理。
变质剂：在浇注前所参加的难熔杂质称为变质剂。
2.常见的金属晶体构造有哪几种？α-Fe 、γ- Fe 、Al 、Cu 、Ni 、 Pb 、 Cr 、 V 、Mg、Zn 各属何种晶体构造？答：常见金属晶体构造：体心立方晶格、面心立方晶格、密排六方晶格；α－Fe、Cr、V属于体心立方晶格；γ－Fe 、Al、Cu、Ni、Pb属于面心立方晶格；Mg、Zn属于密排六方晶格；3.配位数和致密度可以用来说明哪些问题？答：用来说明晶体中原子排列的严密程度。
工程材料与成形技术基础习题 含答案
一、填空1、屈服强度是表示金属材料抵抗微量塑性变形的能力。
3、α —Fe的晶格类型为体心立方晶格。
4、γ —Fe的晶格类型为面心立方晶格。
5、随着固溶体中溶质原子含量增加，固溶体的强度、硬度__升高__。
6、金属的结晶包括形核和长大两个基本过程。
7、金属的实际结晶温度___低于_其理论结晶温度，这种想象称为过冷。
8、理论结晶温度与实际结晶温度之差△T称为___过冷度___。
9、金属结晶时，冷却速度越快，则晶粒越__细小__。
10、铁素体的力学性能特点是塑性、韧性好。
11、渗碳体的力学性能特点是硬度高、脆性大。
12、碳溶解在_γ -Fe__中所形成的间隙固溶体称为奥氏体。
13、碳溶解在_α -Fe__中所形成的间隙固溶体称为铁素体。
14、珠光体的本质是铁素体和渗碳体的机械混合物。
15、共析钢的室温平衡组织为 P（或珠光体）。
共析钢的退火组织为 P（或珠光体）。
16、亚共析钢的含碳量越高，其室温平衡组织中的珠光体量越多。
17、在室温平衡状态下，碳钢随着其含碳量的增加，韧、塑性下降。
19、在铁碳合金的室温平衡组织中，渗碳体相的含量是随着含碳量增加而增加。
20、在退火态的20钢、45钢、T8钢、T13钢中，δ 和α 值最高的是 20钢。
21、共析钢加热到奥氏体状态，冷却后获得的组织取决于钢的_冷却速度__。
22、共析钢过冷奥氏体在（A1～680）℃温度区间等温转变的产物是珠光体(或P) 。
23、共析钢过冷奥氏体在680～600℃温度区间等温转变的产物是索氏体（细珠光体）。
24、共析钢过冷奥氏体在（600～550）℃温度区间等温转变的产物是托氏体(或极细珠光体)。
25、共析钢过冷奥氏体在550～350℃温度区间等温转变的产物是 B 上（或上贝氏体）。
26、共析钢过冷奥氏体在（350～230）℃温度区间等温转变的产物是下贝氏体(或B 下) 。
27、亚共析钢的正常淬火温度范围是 Ac3 + 30～50℃ 。
28、过共析钢的正常淬火温度范围是 Ac1 + 30～50℃ 。
工程材料及成型技术基础(吕广庶 张元明 著) 课后习题答案
《工程材料》复习思考题参考答案第一章金属的晶体结构与结晶1．解释下列名词点缺陷,线缺陷,面缺陷，亚晶粒，亚晶界，刃型位错，单晶体，多晶体，过冷度,自发形核，非自发形核,变质处理,变质剂.答：点缺陷：原子排列不规则的区域在空间三个方向尺寸都很小,主要指空位间隙原子、置换原子等。
线缺陷:原子排列的不规则区域在空间一个方向上的尺寸很大，而在其余两个方向上的尺寸很小.如位错。
面缺陷：原子排列不规则的区域在空间两个方向上的尺寸很大,而另一方向上的尺寸很小.如晶界和亚晶界.亚晶粒：在多晶体的每一个晶粒内,晶格位向也并非完全一致，而是存在着许多尺寸很小、位向差很小的小晶块，它们相互镶嵌而成晶粒,称亚晶粒。
亚晶界：两相邻亚晶粒间的边界称为亚晶界。
刃型位错：位错可认为是晶格中一部分晶体相对于另一部分晶体的局部滑移而造成。
滑移部分与未滑移部分的交界线即为位错线。
如果相对滑移的结果上半部分多出一半原子面，多余半原子面的边缘好像插入晶体中的一把刀的刃口，故称“刃型位错”。
单晶体：如果一块晶体，其内部的晶格位向完全一致,则称这块晶体为单晶体。
多晶体:由多种晶粒组成的晶体结构称为“多晶体”。
过冷度：实际结晶温度与理论结晶温度之差称为过冷度。
自发形核:在一定条件下,从液态金属中直接产生,原子呈规则排列的结晶核心.非自发形核：是液态金属依附在一些未溶颗粒表面所形成的晶核。
变质处理：在液态金属结晶前，特意加入某些难熔固态颗粒,造成大量可以成为非自发晶核的固态质点，使结晶时的晶核数目大大增加，从而提高了形核率,细化晶粒，这种处理方法即为变质处理。
变质剂：在浇注前所加入的难熔杂质称为变质剂.2.常见的金属晶体结构有哪几种？α—Fe 、γ- Fe 、Al 、Cu 、Ni 、Pb 、Cr 、V 、Mg、Zn 各属何种晶体结构？答：常见金属晶体结构:体心立方晶格、面心立方晶格、密排六方晶格；α－Fe、Cr、V属于体心立方晶格；γ－Fe 、Al、Cu、Ni、Pb属于面心立方晶格；Mg、Zn属于密排六方晶格；3.配位数和致密度可以用来说明哪些问题？答:用来说明晶体中原子排列的紧密程度。
工程材料及成形技术基础课课后习题参考答案
工程材料及成形技术基础课课后习题参考答案第一章：1-1 机械零件在工作条件下可能承受哪些负荷？这些负荷对零件产生什么作用？答：机械零件在工作条件下可能承受到力学负荷、热负荷或环境介质的作用（单负荷或复合负荷的作用）。
力学负荷可使零件产生变形或断裂；热负荷可使零件产生尺寸和体积的改变，产生热应力，热疲劳，高温蠕变，随温度升高强度降低（塑性、韧性升高），承载能力下降；环境介质可使金属零件产生腐蚀和摩擦磨损两个方面、对高分子材料产生老化作用。
1-3 σs、σ0.2和σb含义是什么？什么叫比强度？什么叫比刚度？答：σs－P s∕F0,屈服强度，用于塑性材料。
σ0.2－P0.2∕F0,产生0.2％残余塑性变形时的条件屈服强度，用于无明显屈服现象的材料。
σb－P b∕F0,抗拉强度，材料抵抗均匀塑性变形的最大应力值。
比强度－材料的强度与其密度之比。
比刚度－材料的弹性模量与其密度之比。
思考１－１、１－２.2-3 晶体的缺陷有哪些？可导致哪些强化？答：晶体的缺陷有：⑴点缺陷——空位、间隙原子和置换原子，是导致固溶强化的主要原因。
⑵线缺陷——位错，是导致加工硬化的主要原因。
⑶面缺陷——晶界，是细晶强化的主要原因。
2-5 控制液体结晶时晶粒大小的方法有哪些？答：见P101.3.4.2液态金属结晶时的细晶方法。
⑴增加过冷度；⑵加入形核剂（变质处理）；⑶机械方法（搅拌、振动等）。
2-8 在铁-碳合金中主要的相是哪几个？可能产生的平衡组织有哪几种？它们的性能有什么特点？答：在铁-碳合金中固态下主要的相有奥氏体、铁素体和渗碳体。
可能产生的室温平衡组织有铁素体加少量的三次渗碳体（工业纯铁），强度低塑性好；铁素体加珠光体（亚共析钢），珠光体（共析钢），珠光体加二次渗碳体（过共析钢），综合性能好；莱氏体加珠光体加二次渗碳体（亚共晶白口铸铁），莱氏体（共晶白口铸铁），莱氏体加一次渗碳体（过共晶白口铸铁），硬度高脆性大。
工程材料及成型技术基础(吕广庶_张元明_著)_课后习题答案
《工程材料》复习思考题参考答案第一章金属的晶体结构与结晶1．解释下列名词点缺陷，线缺陷，面缺陷，亚晶粒，亚晶界，刃型位错，单晶体，多晶体，过冷度，自发形核，非自发形核，变质处理，变质剂。
答：点缺陷：原子排列不规则的区域在空间三个方向尺寸都很小，主要指空位间隙原子、置换原子等。
线缺陷：原子排列的不规则区域在空间一个方向上的尺寸很大，而在其余两个方向上的尺寸很小。
如位错。
面缺陷：原子排列不规则的区域在空间两个方向上的尺寸很大，而另一方向上的尺寸很小。
如晶界和亚晶界。
亚晶粒：在多晶体的每一个晶粒内，晶格位向也并非完全一致，而是存在着许多尺寸很小、位向差很小的小晶块，它们相互镶嵌而成晶粒，称亚晶粒。
亚晶界：两相邻亚晶粒间的边界称为亚晶界。
刃型位错：位错可认为是晶格中一部分晶体相对于另一部分晶体的局部滑移而造成。
滑移部分与未滑移部分的交界线即为位错线。
如果相对滑移的结果上半部分多出一半原子面，多余半原子面的边缘好像插入晶体中的一把刀的刃口，故称“刃型位错”。
单晶体：如果一块晶体，其内部的晶格位向完全一致，则称这块晶体为单晶体。
多晶体：由多种晶粒组成的晶体结构称为“多晶体”。
过冷度：实际结晶温度与理论结晶温度之差称为过冷度。
自发形核：在一定条件下，从液态金属中直接产生，原子呈规则排列的结晶核心。
非自发形核：是液态金属依附在一些未溶颗粒表面所形成的晶核。
变质处理：在液态金属结晶前，特意加入某些难熔固态颗粒，造成大量可以成为非自发晶核的固态质点，使结晶时的晶核数目大大增加，从而提高了形核率，细化晶粒，这种处理方法即为变质处理。
变质剂：在浇注前所加入的难熔杂质称为变质剂。
2.常见的金属晶体结构有哪几种？α-Fe 、γ- Fe 、Al 、Cu 、Ni 、Pb 、Cr 、V 、Mg、Zn 各属何种晶体结构？答：常见金属晶体结构：体心立方晶格、面心立方晶格、密排六方晶格；α－Fe、Cr、V属于体心立方晶格；γ－Fe 、Al、Cu、Ni、Pb属于面心立方晶格；Mg、Zn属于密排六方晶格；3.配位数和致密度可以用来说明哪些问题？答：用来说明晶体中原子排列的紧密程度。
工程材料及成形技术基础课课后习题参考答案
工程材料及成形技术基础课课后习题参考答案第一章：1-1 机械零件在工作条件下可能承受哪些负荷？这些负荷对零件产生什么作用？答：机械零件在工作条件下可能承受到力学负荷、热负荷或环境介质的作用（单负荷或复合负荷的作用）。
力学负荷可使零件产生变形或断裂；热负荷可使零件产生尺寸和体积的改变，产生热应力，热疲劳，高温蠕变，随温度升高强度降低（塑性、韧性升高），承载能力下降；环境介质可使金属零件产生腐蚀和摩擦磨损两个方面、对高分子材料产生老化作用。
1-3 σs、σ0.2和σb含义是什么？什么叫比强度？什么叫比刚度？答：σs－P s∕F0,屈服强度，用于塑性材料。
σ0.2－P0.2∕F0,产生0.2％残余塑性变形时的条件屈服强度，用于无明显屈服现象的材料。
σb－P b∕F0,抗拉强度，材料抵抗均匀塑性变形的最大应力值。
比强度－材料的强度与其密度之比。
比刚度－材料的弹性模量与其密度之比。
思考１－１、１－２.2-3 晶体的缺陷有哪些？可导致哪些强化？答：晶体的缺陷有：⑴点缺陷——空位、间隙原子和置换原子，是导致固溶强化的主要原因。
⑵线缺陷——位错，是导致加工硬化的主要原因。
⑶面缺陷——晶界，是细晶强化的主要原因。
2-5 控制液体结晶时晶粒大小的方法有哪些？答：见P101.3.4.2液态金属结晶时的细晶方法。
⑴增加过冷度；⑵加入形核剂（变质处理）；⑶机械方法（搅拌、振动等）。
2-8 在铁-碳合金中主要的相是哪几个？可能产生的平衡组织有哪几种？它们的性能有什么特点？答：在铁-碳合金中固态下主要的相有奥氏体、铁素体和渗碳体。
可能产生的室温平衡组织有铁素体加少量的三次渗碳体（工业纯铁），强度低塑性好；铁素体加珠光体（亚共析钢），珠光体（共析钢），珠光体加二次渗碳体（过共析钢），综合性能好；莱氏体加珠光体加二次渗碳体（亚共晶白口铸铁），莱氏体（共晶白口铸铁），莱氏体加一次渗碳体（过共晶白口铸铁），硬度高脆性大。
思考题1. 铁-碳合金相图反映了平衡状态下铁-碳合金的成分、温度、组织三者之间的关系，试回答：⑴随碳质量百分数的增加，铁-碳合金的硬度、塑性是增加还是减小？为什么？⑵过共析钢中网状渗碳体对强度、塑性的影响怎样？⑶钢有塑性而白口铁几乎无塑性，为什么？⑷哪个区域的铁-碳合金熔点最低？哪个区域塑性最好？﹡⑸哪个成分结晶间隔最小？哪个成分结晶间隔最大？答：⑴随碳质量百分数的增加，硬度增加、塑性减小。
工程材料与技术成型基础课后习题答案
工程材料与技术成型基础课后习题答案第一章1-1由拉伸试验可以得出哪些力学性能指标?在工程上这些指标是如何定义的? 答:强度和韧性.强度(σb)材料抵抗塑性变形和断裂的能力称为强度;塑性(δ)材料在外力作用下产生永久变形而不被破坏的能力.强度指标里主要测的是:弹性极限,屈服点,抗拉强度等.塑性指标里主要测的是:伸长率,断面收缩率.1-21-3锉刀:HRC 黄铜轴套:HB 供应状态的各种非合金钢钢材：HB 硬质合金刀片：HRA,HV 耐磨工件的表面硬化层：HV调质态的机床主轴：HRC 铸铁机床床身：HB 铝合金半成品：HB1-4公式HRC=10HBS,90HRB=210HBS,HV=HBS800HV>45HRC>240HBS>90HRB1-7材料在加工制造中表现出的性能，显示了加工制造的难易程度。
包括铸造性，锻造性，切削加工性，热处理性。
第二章2-2 答:因为γ-Fe为面心立方晶格,一个晶胞含4个原子,致密度为0.74;γ-Fe冷却到912°C 后转变为α-Fe后，变成体心立方晶格，一个晶胞含2个原子，致密度为0.68，尽管γ-Fe 的晶格常数大于α-Fe的晶格常数，但多的体积部分抵不上因原子排列不同γ-Fe变成α-Fe 体积增大的部分，故γ-Fe冷却到912℃后转变为α-Fe时体积反而增大。
2-3.答：（1）过冷度理论结晶温度与实际结晶温度只差。
（2）冷速越快则过冷度越大，同理，冷速越小则过冷度越小（3）过冷度越大则晶粒越小，同理，过冷度越小则晶粒越大。
过冷度增大，结晶驱动力越大，形核率和长大速度都大，但过冷度过大，对晶粒细化不利，结晶发生困难。
2-4：答：（1）在一般情况下，晶粒越小，其强度塑性韧性也越高。
（2）因为晶粒越小则晶界形成就越多，产生晶体缺陷，在晶界处晶格处于畸变状态，故晶界能量高因此晶粒的大小对金属的力学性能有影响。
（3）在凝固阶段晶粒细化的途径有下列三种：①提高结晶时的冷却速度增加过冷度②进行变质处理处理：在液态金属浇筑前人工后加入少量的变质剂，从而形成大量非自发结晶核心而得到细晶粒组织。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程材料与技术成型基础课后习题答案第一章1-1由拉伸试验可以得出哪些力学性能指标?在工程上这些指标是如何定义的?答:强度和韧性.强度(σb)材料抵抗塑性变形和断裂的能力称为强度;塑性(δ)材料在外力作用下产生永久变形而不被破坏的能力.强度指标里主要测的是:弹性极限,屈服点,抗拉强度等.塑性指标里主要测的是:伸长率,断面收缩率.1-21-3锉刀:HRC 黄铜轴套:HB 供应状态的各种非合金钢钢材：HB硬质合金刀片：HRA,HV 耐磨工件的表面硬化层：HV调质态的机床主轴：HRC 铸铁机床床身：HB 铝合金半成品：HB1-4公式HRC=10HBS,90HRB=210HBS,HV=HBS800HV>45HRC>240HBS>90HRB1-7材料在加工制造中表现出的性能，显示了加工制造的难易程度。
包括铸造性，锻造性，切削加工性，热处理性。
第二章2-2 答:因为γ-Fe为面心立方晶格,一个晶胞含4个原子,致密度为0.74;γ-Fe冷却到912°C后转变为α-Fe后，变成体心立方晶格，一个晶胞含2个原子，致密度为0.68，尽管γ-Fe的晶格常数大于α-Fe的晶格常数，但多的体积部分抵不上因原子排列不同γ-Fe变成α-Fe体积增大的部分，故γ-Fe冷却到912℃后转变为α-Fe时体积反而增大。
2-3.答：（1）过冷度理论结晶温度与实际结晶温度只差。
（2）冷速越快则过冷度越大，同理，冷速越小则过冷度越小（3）过冷度越大则晶粒越小，同理，过冷度越小则晶粒越大。
过冷度增大，结晶驱动力越大，形核率和长大速度都大，但过冷度过大，对晶粒细化不利，结晶发生困难。
2-4：答：（1）在一般情况下，晶粒越小，其强度塑性韧性也越高。
（2）因为晶粒越小则晶界形成就越多，产生晶体缺陷，在晶界处晶格处于畸变状态，故晶界能量高因此晶粒的大小对金属的力学性能有影响。
（3）在凝固阶段晶粒细化的途径有下列三种：①提高结晶时的冷却速度增加过冷度②进行变质处理处理：在液态金属浇筑前人工后加入少量的变质剂，从而形成大量非自发结晶核心而得到细晶粒组织。
③在液态金属结晶时采用机械振动，超声波振动，电磁搅拌等。
2-5答：（1）固溶体是溶质原子溶于溶剂晶格中而保持溶剂晶格类型的合金相。
（2）固溶体中溶剂由于溶质原子的溶入造成固溶体晶格产生畸变，使合金的强度与硬度提高，而塑性与韧性略有下降。
（3）通过溶入原子，使合金强度与硬度提高的办法称之为固溶强化。
2-6答(1)金属化合物是指合金组元之间相互作用形成具有金属特征的物质;(2)金属化合物的晶格类型和性能不同与组元,具有熔点高,硬度高,脆性大的特点.他在合金中能提高其硬度强度,但降低其塑性韧性.(3)如果金属化合物呈细小颗粒均匀分布在固溶体的基本相上,则将使合金的轻度硬度耐磨性明显提高,这一现象称弥散强化.2-10看落在单相区还是双相区,若是单相区,就是本身的质量分数,若是双相区利用杠杆定理看)1)0.4%: 1400℃ 0.4%; 1100℃ 0.4%; 800℃ 0.45%2)0.77%: 1400℃ 0.77%; 1100℃ 0.77%; 800℃ 0.77%3)1.2%: 1400℃ 0.77%; 1100℃ 1.20%； 800℃ 1.0%2-12答：1）含碳越多，渗碳体越多，因而表现的比0.4%刚硬度高。
含碳超过0.9%，析出的二次渗碳体在晶界形成连续的网络状2-12答：1）含碳越多，渗碳体越多，因而表现的比0.4%的刚硬度高。
含碳超过0.9%时，析出的二次渗碳体在晶界形成连续的网络状，使得刚脆性增加，硬度下降，因而比1.2%的强度高。
2）铆钉的使用场合要求有一定的强度，但是最重要的要求是有一定的塑性，所以需要少量渗碳体以保持铆钉有足够的强度，保留大部分铁素体以保持铆钉的塑性，因此，铆钉就必须选择低碳钢来制造。
3）因为铁丝含碳量低，所以塑性好，易变性适用于绑扎。
同理钢丝绳强度高，耐磨性好，弹性好适应于吊重物。
4）含碳量0.4%的钢在1000摄氏度时处于奥氏体区，奥氏体是面心立方结构，晶体滑移系比较多，容易发生塑性变形，适于锻造。
含碳量4%生铁在1000摄氏度时候属于硬而脆的物质，塑性变形能力很差，因而不能进行锻造。
5）T8,T10,T12是碳素工具钢，含碳量分别为0.8%，1.0%，1.2%，因而钢中渗碳体含量高，钢的硬度较高，退火状态下的布氏硬度大于300；而10,20钢为优质碳素结构钢，属于低碳钢，钢的硬度较低，布氏硬度低于155.手工锯条为T20材质，淬火后硬度加大，因此钳工锯 T8 ， T10,T12 等钢料时比锯 10,20 钢费力，锯条容易磨钝。
6）因为含碳量在0.02%~2.11%之间，塑性比较大，抗拉性能比较好，流动性不好;铸铁含碳量在2.11%~6.69%脆性比较大，抗拉性能比较好，流动性很好，所以说钢适宜压力加工成型而铸铁适宜铸造成型2-12答：1）含碳越多，渗碳体越多，因而表现的比0.4%的刚硬度高。
含碳超过0.9%时，析出的二次渗碳体在晶界形成连续的网络状，使得刚脆性增加，硬度下降，因而比1.2%的强度高。
2）铆钉的使用场合要求有一定的强度，但是最重要的要求是有一定的塑性，所以需要少量渗碳体以保持铆钉有足够的强度，保留大部分铁素体以保持铆钉的塑性，因此，铆钉就必须选择低碳钢来制造。
3）因为铁丝含碳量低，所以塑性好，易变性适用于绑扎。
同理钢丝绳强度高，耐磨性好，弹性好适应于吊重物。
4）含碳量0.4%的钢在1000摄氏度时处于奥氏体区，奥氏体是面心立方结构，晶体滑移系比较多，容易发生塑性变形，适于锻造。
含碳量4%生铁在1000摄氏度时候属于硬而脆的物质，塑性变形能力很差，因而不能进行锻造。
5）T8,T10,T12是碳素工具钢，含碳量分别为0.8%，1.0%，1.2%，因而钢中渗碳体含量高，钢的硬度较高，退火状态下的布氏硬度大于300；而10,20钢为优质碳素结构钢，属于低碳钢，钢的硬度较低，布氏硬度低于155.手工锯条为T20材质，淬火后硬度加大，因此钳工锯 T8 ， T10,T12 等钢料时比锯 10,20 钢费力，锯条容易磨钝。
6）因为含碳量在0.02%~2.11%之间，塑性比较大，抗拉性能比较好，流动性不好;铸铁含碳量在2.11%~6.69%脆性比较大，抗拉性能比较好，流动性很好，所以说钢适宜压力加工成型而铸铁适宜铸造成型第三章3-1解释下列名词1）奥氏体：碳在γ——Fe中形成的间隙固溶体。
过冷奥氏体：处于临界点A1以下的奥氏体被称为过冷奥氏体。
过冷奥氏体是非稳定组织迟早要发生转变。
随过冷度不同过冷奥氏体将发生珠光体转变，贝氏体转变和马氏体转变三种类型转变。
残余奥氏体：即使冷却到Mf点，也不可能获得100%的马氏体，总有部分奥氏体未能转变而残留下来，称为残余奥氏体。
2）马氏体是钢淬火后的主要组织，低碳马氏体为板条状，高碳马氏体为针状。
马氏体存在有内应力，容易产生变形和开裂。
马氏体是不稳定的，在工作中会发生分解，导致零件尺寸发生变化，高碳马氏体脆而硬，韧性很低3）答：淬透性：钢在淬火后获得淬硬层深度大小的能力。
一般规定由工件表面到马氏体区的深度作为淬硬层深度4）淬硬性钢在淬火后获得马氏体的最高硬度。
硬度高的钢淬透性不一定高，硬度低的钢有时候淬透性却很高。
淬透性是钢本身特有的特性，对一定成分的钢种来说是完全正确的实际工件淬硬层深度在不同条件下是变化的。
5）答：（1）起始晶粒度：是指在临界温度以上，奥氏体形成刚刚完成，其晶粒边界刚刚接触时的晶粒大小。
（2）实际晶粒度：是指在某一具体的热处理加热温度条件下所得到的晶粒尺寸（3）本质晶粒度：根据标准试验方法在930±10℃保温足够时间后测定的钢中晶粒的大小。
3-2(1)钢在奥氏体化后，冷却时形成的组织主要取决于钢的加热温度。
错误，钢在奥氏体化后，冷却时形成的组织主要取决于钢的冷却速度，（2）低碳钢与高碳钢工件为了便于切削加工，可预先进行球化退火。
错误，低碳钢弓箭为了便于切削加工预先进行热处理或完全退火。
而高碳钢工件应该进行球化退火，其目的都是将硬度调整到HB200左右并且细化晶粒，均匀组织，消除网状渗碳体。
（3）钢的实际晶粒度主要取决于钢在加热后的冷却速度错误，钢的实际晶粒度主要取决于钢的加热温度（4）过冷奥氏体冷却速度快，冷却后的硬度越高。
错误，钢的硬度主要取决于含碳量。
（5）钢的合金元素越多，钢淬火后的硬度越高。
错误，钢的硬度主要取决于含碳量（6）同一种钢在相同加热条件下，水淬比油淬淬透性好，小件比大件淬透性好。
正确，同一种钢，其C曲线是一定的，因此，冷速快或工件小容易淬成马氏体。
（7）钢经淬火后处于脆硬状态。
正确，低碳马氏体韧性要好些，而高碳马氏体硬而脆。
（8）冷却速度快，马氏体的转变点Ms点Mf点越低。
错误，马氏体的转变点Ms点Mf点的位置和冷却速度无关。
（9）淬火钢回火后的性能主要取决于回火后的冷却速度。
错误，淬火钢回火后的性能主要取决于回火温度（10）钢的含碳量就等于马氏体的含碳量错误，钢中的含碳量是否等于马氏体的含碳量，要看加热温度。
完全奥氏体化后，钢的含碳量等于奥氏体含碳量，淬火后即为马氏体含碳量。
如果是部分奥氏体化，钢的含碳量，一部分融入奥氏体，一部分是未溶碳化物，从而可减轻马氏体因含碳量过高的脆性，也能细化晶粒，此时马氏体含碳量要低于钢的含碳量。
3-3答：马氏体：碳在α-Fe中的过饱和固溶体。
有两种，板条马氏体和片状马氏体。
奥氏体转变后，所产生的m的形态取决于奥氏体中的含碳量，含碳量＜0.6%的为板条马氏体；含碳量在0.6-1.0%之间的为板条与针状混合的马氏体；含碳量大于1%的为针状马氏体。
低碳马氏体的晶体结构为体心立方。
随含碳量增加，逐渐从体心立方向面心立方转变。
含碳量较高的钢的晶体结构一般出现体心正方。
低碳马氏体强而韧，而高碳马氏体硬而脆。
这是因为低碳马氏体中含碳量较低，过饱和度较小，晶格畸变也较小，故具有良好的机械综合性能。
随含碳量增加，马氏体的过饱和度增加，使塑性变形阻力增加，因而引起硬化和强化。
当含碳量很高时，尽管马氏体的硬度和强度很高，但由于过饱和度太大，引起严重的晶格畸变和较大的内应力，致使高碳马氏体针叶内产生很多微裂纹，因而塑性和韧性显着降低。
随着含碳量的增加，钢的硬度增加。
但当Wc＞0.6%以后，硬度会随含碳量增加而升高的趋势不明显。
过冷A转变为马氏体是低温转变过程，转变温度在Ms~Mf之间，基本特点如下：（1）过冷A转变为马氏体是一种非扩散型转变。
铁和碳原子都不进行扩散。
马氏体就是碳α-Fe中的过饱和固溶体。
过饱和碳使α-Fe的晶格发生很大畸变，产生很强的固溶强化。
（2）马氏体的形成速度很快。
奥氏体冷却到MS以下后，无孕育期，瞬时转变为马氏体。
