室内给排水系统施工一、给水管施工1、预留预埋（1）熟悉图纸：根据施工图纸和交底纪要详细计算出每层所需套管大小和数量；套管大小比管径大两级。
卫生间套管高出地坪50mm、其它套管高出地坪20mm，穿墙套管与饰面平。
（2）套管加工：根据土建进度，按计算的套管大小和数量，加工好各层的套管。
（3）放线定位：等土建平板模支好后，根据卫生洁具的下水预留尺寸和各立管位置在模板上画线定位，立管的套管预留根据下层的套管位置需吊线坠进行。
（4）固定与填充：将套管放于既定位置定好，并用填充物塞满。
2、给水管道安装（1）材料要求：工程所使用的材料、成品、半成品、配件、器具和设备必须具备中文质量合格证明文件，其规格、性能检测报告应符合国家技术标准或设计要求，进场应进行严格的检查验收。
（2）连接方式：给水管采用PPR给水管热熔连接。
（3）工艺流程安装准备——预制加工——干管安装——立管安装——支管安装——管道试压——管道冲洗1）安装准备：认真熟悉施工图纸，根据施工方案制定的施工方法和技术交底的具体措施做好准备工作，参照有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理、对有问题的地方及时与设计及有关人员研究解决，办好变更洽商记录。
2) 预制加工：按设计图纸画出管路分路、管径、变径、预留管口、阀门位置等施工草图，在实际安装的结构位置做标记，按标记分段量出实际尺寸记录在施工草图上，然后按草图测得的尺寸预制加工。
3) 干管安装：建筑物埋地引入管和室内埋地管宜分两段进行敷设。
室内埋地管应在土建工程回填土夯实后重新开挖进行，严禁在回填土之前，未夯实的土层中敷设；敷设管道的管底应平整，不得有坚硬的突出物体。
4) 立管安装：立管从上到下统一吊线安装支架，将预制好的立管按编号分层按顺序安装，对好调直，校核预留洞口处，并上好临时丝堵，立管阀门安装朝向应便于操作，安装完毕后，用卡件固定，配合土建堵好楼板洞，不得强行校正。
室内给水管道施工方案
室内给水管道及配件安装施工方案一、材料质量要求（1）各种给水管材、管件、阀门等必须符合设计要求，具有产品合格证，并具有饮用水卫生许可证。
（2）给水钢塑管及管件应符合设计要求，管材和管件内外壁应光滑、平整；管材轴向不得有扭曲或弯曲，其直线度偏差应小于1％；管材端口必须垂直于轴线，且平整；管材和管件的壁厚偏差应满足相应的技术要求。
（3）阀门安装前，应作强度和严密性试验。
试验应在每批（同牌号、同型号、同规格）数量中抽查10％，且不少于一个。
对于安装在主干管上起切断作用的闭路阀门，应逐个做强度和严密性试验。
试验时应符合以下规定：阀门的强度压力为公称压力的1.5倍；严密性试验压力为公称压力的1.1倍；试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏。
二、主要机具设备⒈机械：套丝机、砂轮切割机、台钻、电锤、手电钻、电焊机、电动试压泵等。
⒉工具：套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、揻弯器、捻凿、大锤、断管器、螺丝刀、钢锉、刮刀等。
⒊其他：水平尺、线坠、钢卷尺、小线、压力表等。
三、作业条件⒈管道穿墙楼板处已预留管洞或预埋套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。
⒉明装托、吊干管安装必须在安装层的结构顶板完成后进行。
沿管线安装位置的模板及杂物清理干净，托、吊、卡件均已安装牢固，位置正确。
⒊立管安装宜在主体结构完成后进行。
每层均应有明确的标高线。
暗装竖井管道，应把竖井内的模板及杂物清理干净，并有防坠落的安全措施。
⒋暗装的给水支管应在隔间墙体砌筑完毕，墙面未装修前进行安装，安装前有关管道穿墙的孔洞或管槽已预留好或凿修好。
四、施工方法（1）给水管道安装工艺流程：准备工作→管道预制加工→支管安装→立管安装→干管安装→管道试压→管道消毒→管道冲洗。
（2）预制加工时，按设计图纸画出管道的分路、管径、预留管口和阀门位置等施工草图，在现场安装的结构位置上做好标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸进行预制加工。

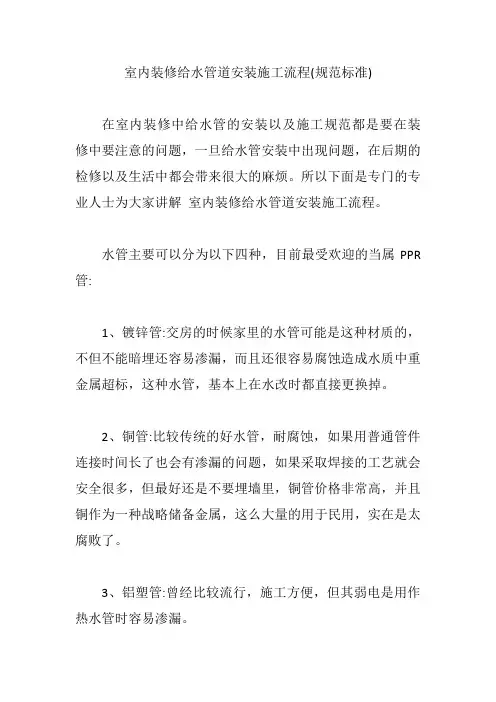

室内装修给水管道安装施工流程(规范标准)【精编版】
室内装修给水管道安装施工流程(规范标准)在室内装修中给水管的安装以及施工规范都是要在装修中要注意的问题，一旦给水管安装中出现问题，在后期的检修以及生活中都会带来很大的麻烦。
所以下面是专门的专业人士为大家讲解室内装修给水管道安装施工流程。
水管主要可以分为以下四种，目前最受欢迎的当属PPR 管:1、镀锌管:交房的时候家里的水管可能是这种材质的，不但不能暗埋还容易渗漏，而且还很容易腐蚀造成水质中重金属超标，这种水管，基本上在水改时都直接更换掉。
2、铜管:比较传统的好水管，耐腐蚀，如果用普通管件连接时间长了也会有渗漏的问题，如果采取焊接的工艺就会安全很多，但最好还是不要埋墙里，铜管价格非常高，并且铜作为一种战略储备金属，这么大量的用于民用，实在是太腐败了。
3、铝塑管:曾经比较流行，施工方便，但其弱电是用作热水管时容易渗漏。
4、PPR管:目前比较完美的水管，无毒、耐腐蚀、热熔无缝连接，可以用于冷热水管，也可以暗埋。
(一)施工工艺流程穿管孔洞的预先开凿→水管量尺下料→管口套丝→管路支托架安装预埋件的预埋→预装→检查→正式连接安装。
(二)施工要决1.管路的连接一般采用螺纹连接的方法。
2.首先应根据管路改造设计要求,在墙面标出穿墙孔洞的中心位置,用十字线标记在墙面上,用冲击钻打洞孔,洞孔中心线应与穿墙管道中心线吻合,洞孔应打的平直。
3.管口套丝是保证安装质量的关键环节,防止套丝出现斜纹。
4.管子安装前,应先清理管内,使其内部清洁无杂物。
安装时,注意接口质量,同时找准各甩头管件的位置与朝向,以确保安装后连接各用水设备的位置正确。
5.管线安装完毕,应清理管路,涂刷防腐涂料后,涂刷银粉膏。
(三)镀锌管道敷设安装方法(1)管道嵌墙暗装时，墙体开槽深度与宽度应不小于管材外径加20mm，管道试压合格后墙槽应用1:3水泥砂浆填补密实。
(2)管道暗敷在地坪面层内或吊平顶内，均应在试压合格后做好隐蔽工程验收记录工作。
(3)明装管道单根冷水管道距墙表面应为15~20mm，冷热水上下平行时热水在上冷水在下;冷热水水平平行时，热水管应在冷水管里档。
简述室内给水、排水管道安装工艺流程
简述室内给水、排水管道安装工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!标题：室内给水、排水管道安装工艺流程详解第一节：准备工作在进行室内给水、排水管道安装之前，必须进行充分的准备工作，确保施工顺利进行。

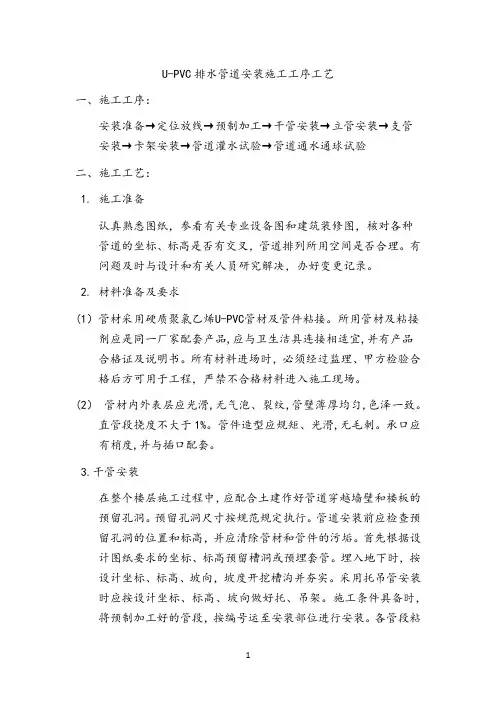

给排水管道安装施工工序工艺
U-PVC排水管道安装施工工序工艺一、施工工序：安装准备→定位放线→预制加工→干管安装→立管安装→支管安装→卡架安装→管道灌水试验→管道通水通球试验二、施工工艺：1. 施工准备认真熟悉图纸，参看有关专业设备图和建筑装修图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。
有问题及时与设计和有关人员研究解决，办好变更记录。
2. 材料准备及要求(1）管材采用硬质聚氯乙烯U-PVC管材及管件粘接。
所用管材及粘接剂应是同一厂家配套产品,应与卫生洁具连接相适宜,并有产品合格证及说明书。
所有材料进场时，必须经过监理、甲方检验合格后方可用于工程，严禁不合格材料进入施工现场。
(2）管材内外表层应光滑,无气泡、裂纹,管壁薄厚均匀,色泽一致。
直管段挠度不大于1%。
管件造型应规矩、光滑,无毛刺。
承口应有梢度,并与插口配套。
3.干管安装在整个楼层施工过程中，应配合土建作好管道穿越墙壁和楼板的预留孔洞。
预留孔洞尺寸按规范规定执行。
管道安装前应检查预留孔洞的位置和标高，并应清除管材和管件的污垢。
首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管。
埋入地下时，按设计坐标、标高、坡向，坡度开挖槽沟并夯实。
采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。
施工条件具备时，将预制加工好的管段，按编号运至安装部位进行安装。
各管段粘连时也必须按粘接工艺依次进行。
全部粘连后，管道要直，坡度均匀，各预留口位置准确。
干管安装完后应做闭水试验，出口用充气橡胶堵封闭，达到不渗漏，水位不下降为合格。
地下埋设管道应先用细砂回填至管上皮100mm，上覆细土，夯实时勿碰损管道。
托吊管粘牢后再按水流方向找坡度。
最后将预留口封严和堵洞。
4.立管安装首先按设计坐标要求，将洞口预留或后剔，洞口尺寸不得过大，更不可损伤受力钢筋。
安装前清理场地，根据需要支搭操作平台。
将已预制好的立管按编号运到安装部位。
首先清理已预留的伸缩节，将锁母拧下，取出U型橡胶圈，清理杂物。

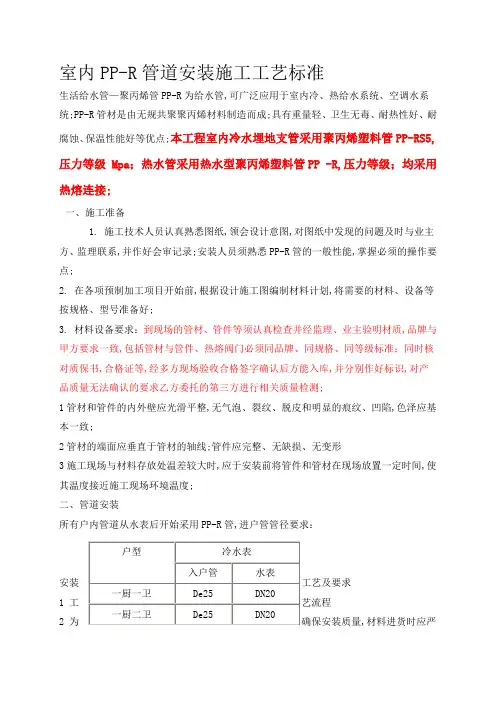

PPR管道安装施工工艺标准
室内PP-R管道安装施工工艺标准生活给水管—聚丙烯管PP-R为给水管,可广泛应用于室内冷、热给水系统、空调水系统;PP-R管材是由无规共聚聚丙烯材料制造而成;具有重量轻、卫生无毒、耐热性好、耐腐蚀、保温性能好等优点;本工程室内冷水埋地支管采用聚丙烯塑料管PP-RS5,压力等级 Mpa；热水管采用热水型聚丙烯塑料管PP -R,压力等级；均采用热熔连接;一、施工准备1. 施工技术人员认真熟悉图纸,领会设计意图,对图纸中发现的问题及时与业主方、监理联系,并作好会审记录;安装人员须熟悉PP-R管的一般性能,掌握必须的操作要点;2. 在各项预制加工项目开始前,根据设计施工图编制材料计划,将需要的材料、设备等按规格、型号准备好;3. 材料设备要求：到现场的管材、管件等须认真检查并经监理、业主验明材质,品牌与甲方要求一致,包括管材与管件、热熔阀门必须同品牌、同规格、同等级标准；同时核对质保书,合格证等,经多方现场验收合格签字确认后方能入库,并分别作好标识,对产品质量无法确认的要求乙方委托的第三方进行相关质量检测;1管材和管件的内外壁应光滑平整,无气泡、裂纹、脱皮和明显的痕纹、凹陷,色泽应基本一致;2管材的端面应垂直于管材的轴线;管件应完整、无缺损、无变形3施工现场与材料存放处温差较大时,应于安装前将管件和管材在现场放置一定时间,使其温度接近施工现场环境温度;二、管道安装所有户内管道从水表后开始采用PP-R管,进户管管径要求：安装1 工2 为,材料进货时应严格检验,其管径椭圆率应＜10%,管材同一截面的壁厚偏差应＜14%,内外壁应光滑、平整,无气泡、裂口、裂纹、凹陷、脱皮和严重的冷斑及明显的痕迹;3 管材切割管材切割采用专用管剪切断：管剪刀片卡口应调整到与所切割管径相符,旋转切断时应均匀加力,切断后,断口应用配套整圆器整圆;断管时,断面应同管轴线垂直、无毛刺;4 PP-R管的连接可采用焊接、热熔和螺纹连接等方式;其中热熔连接最为可靠,操作方便,气密性好,接口强度高;本工程管道连接采用手持式熔接器进行热熔连接;连接前,应先清除管道及附件上的灰尘及异物;管道连接采用熔接机加热管材和管件,管材和管件的热熔深度应符合要求;连接时,无旋转地把管端插入加热套内,达到预定深度;同时,无旋转地把管件推到加热头上加热,达到加热时间后,立即把管子与管件从加热套与加热头上同时取下,迅速无旋转地、均匀用力插入到所要求的深度,使接头处形成均匀凸缘;在规定的加热时间内,刚熔接好的接头还可进行校正,但严禁旋转;将加热后的管材和管件垂直对准推进时用力不要过猛,防止弯头弯曲;连接完毕,必须紧握管子与管件保持足够的冷却时间,冷却到一定程度后方可松手;当PP-R管与金属管件连接时,应采用带金属嵌件的PP-R管作为过渡,该管件与PP-R 管采用热熔承插方式连接,与金属管件或卫生洁具的五金配件连接时,采用螺纹连接,宜以聚丙乙烯生料带作为密封填充物;安装时,不得用力过猛,以免损伤丝扣配件,造成连接处渗漏;5 管道安装特别是热水管安装时,应考虑管道的热膨胀因素,管道连接时在空间允许的地方应用管道转弯折角自然补偿管道的伸缩,利用自然补偿时管道支架采用滑动支架,但不设固定支架的直线管道最大长度不得大于3m;管道三通连接处及直线管道的自然补偿,可采用固定支架：｜滑动支架6 当管道不能利用自然补偿时,管道采用固定支架限制热膨胀;7 管道支架应在管道安装前埋设,应根据不同管径和要求设置管卡和吊架,位置应准确,埋设要平整,管卡与管道接触应紧密,不得损伤管道表面;采用金属管卡时,金属管卡与管道之间应采用塑料等软物隔离;在金属管配件与给水PP-R管连接部位,管卡应设在金属管一边;在阀门、水表等给水设备处应设固定支架,其重量不应作用于管道上;冷热水管道支架的最大安装距离见下表;冷热水管共用支架时,应根据热水管支架间距确定; 聚丙烯管冷热水管道支架的最大安装距离mm8 水平管道纵横方向弯曲,立管垂直度,成排管道安装偏差须满足下表;聚丙烯管安装允许偏差mm三、系统水压试验要求1、管道安装过程中,可分层或单套进行水压试验;由于本工程仅限于水表后至室内埋地部分,且室内阀后设计压力要求不大于,故管道的工作压力和试验压力分别为:工作压力为,试验压力为;2、在整个给水管道系统安装完毕后再全面检查,核对已安装的管子、阀门、垫片、紧固件等,全部符合设计和技术规范规定后,把不宜和管道一起试压的配件拆除,换上临时短管,所有开口处进行封闭,并从最低处灌水,高处放气.对试压合格的管道进行吹洗工作,直至污垢冲净为止,并做好各项吹扫清洗记录和试压记录等工作;3 、试验压力为系统工作压力的倍,但不得大于管材许用压力;4、试验时应缓慢注水,注满后应做密封检查;5、加压宜用手压泵缓慢升压至试验压力后,稳压1h,压降不小于,然后下降至工作压力的倍稳压2小时,进行外观检查,不渗不漏压力下降不超过为合格;6、压力试验完毕,接口部位专用堵头封堵,冬季当室外气温低于5℃时提前排空管内积水,确保冻裂管道;四、注意的问题1、搬运和安装管道时应避免碰到尖锐物体,以防管道破损;2、管道安装过程中,应防止油漆等有机污染物与管材、管件接触;3、安装与金属管连接的带金属嵌件的专用管件时,不要用力过猛,以免损伤丝扣配件,造成连接处渗漏;4、管材和管件加热时,应防止加热过度,使厚度变薄;管材在管配件内变形;5、在热熔插管和校正时,严禁旋转;6、操作现场不得有明火,严禁对管材用明火烘弯;7、安装中断或完毕的敞口处,一定要临时封闭好,以免杂物进入;五、成品保护1、管件和管材不应长期置于阳光下照射,为避免管子在储运时弯曲,堆放应平整,堆置高度不得大于2m;搬运管材和管件时,应小心轻放,避免油污,严禁剧烈撞击,与尖锐触碰和抛、摔、拖;2、埋暗管封蔽后,应在墙面明显位置,注明暗设管的位置及走向,严禁在管上冲击或钉金属钉等尖锐物;3、管道安装后不得作为拉攀、吊架等使用;六、注意的安全1、进入施工现场必须戴好安全帽;施工现场禁止吸烟、随地大小便;操作高度大于2m 视为高空作业,高空作业必须系好安全带;2、正确使用各种机具,砂轮机不能反转,切割时人必须站在切割机一侧进行,防止砂轮片碎裂伤人;3、堆放和安装管材时,应注意防火安全远离火源,防止造成火灾;距离热源不得小于1m,严禁使用太阳灯取暖;4、使用人字梯必须加装连档绳,保证梯子与地面成60°~70°角；梯子底角,采用橡胶、麻布包裹以防滑;5、每日施工完后,要求将施工现场残留材料清理干净;。
给水管道施工工艺(PPR)
给水管道施工工艺(PPR)一、施工准备1、施工人员认真熟悉图纸，对图纸中发现的问题及时与业主、监理及设计人员联系，并作图纸会审，作好会审记录。
2、材料设备要求：到现场的管材、管件等须认真检查并经监理、业主验明材质，合格后放能入库，并分别作好标识：（1）管材和管件的内外壁应光滑平整，无气泡、裂纹、脱皮和明显的痕纹、凹陷，色泽应基本一致。
（2）管材的端面应垂直于管材的轴线。
管件应完整、无缺损、无变形。
（3）管件和管材不应长期置于阳光下照射，为避免管子在储运时弯曲，堆放应平整。
搬运管材和管件时，应小心轻放，避免油污，严禁剧烈撞击，与尖锐触碰和抛、摔、拖。
（4）施工现场与材料存放处温差较大时，应于安装前将管件和管材在现场放置一定时间，使其温度接近施工现场环境温度。
二、管道安安装工艺及要求1、管道在安装施工前，应具下列条件：（1）施了图纸及其它技术文件齐全，且已进行图纸技术交底，满足施工要求；（2）施工方案、施工技术、材料机具供应等能保证正常施工；（3）施了人员应经过建筑给水聚丙烯管道安装的技术培训。
2、提供的管材和管件应符合设计规定，并附有产品说明书和质量合格证书。
3、不得利用有损坏迹象的材料。
如发现管道质量有反常，应在利用前进行技术鉴定或复检。
4、管道系统安装过程中的开口处应及时封堵。
5、施工安装时应复核冷、热水管压力等级和使用场合。
管道标记应面向外侧，处于显眼位置。
三、管道敷设安装要点1、管道嵌墙暗敷时，宜配合土建预留凹槽，其尺寸设计无规定时，嵌墙暗管墙槽尺寸的深度为D+20mm，宽度为干D+40～60mm。
凹悄表面必须平整，不得有尖角等突出物，管道试压合格后，墙槽用M7.5级水泥砂浆填补密实。
2、管道暗敷在地坪面层内，应按设计图纸位置进行。
如现场施了有更改，应有图示记录。
3、管道安装时，不得有轴向扭曲，穿墙或楼板时，不宜强制校正。
给水聚丙烯管与其它金属管道平行敷设时应有一定的保护距离，净距离下宜小于100mm，且聚丙烯管宜它在金属管道的内侧。
室内给排水施工工艺规范要求
室内给排水施工工艺规范要求
为了确保室内给排水管道施工质量，以下是一些施工工艺规范
要求。
材料准备
- 所选材料应符合国家标准，并且应配备齐全。
- 材料的送货单和质量证明都应该妥善保管。
- 包装损坏的材料不应使用。
管道铺设
- 安装地漏前应先进行防水处理，再进行地面垫层施工。
- 水平铺设的水管直径为50mm及以下时，应用橡胶垫圈密封，直径大于50mm时，应在泥水垫层中架设管架，并用金属扣带固定。
- 泥水管应嵌在砖墙或混凝土墙墙体内，并应进行设备安装前
的检查。
设备安装
- 安装龙头时，龙头上方应设置顶水器，防止进水管压力过大引起水花飞溅。
- 水暖器和燃气热水器的安装应符合国家标准及安全规程，并应进行严格的耐压试验。
- 安装地漏时，地漏口高应低于地面，以方便水排出。
管道测试
- 管道安装及设备安装完成后，应进行一次全面的试验，以确保安装质量。
- 试验应在施工单位工作人员的监督下进行。
- 试验的压力应符合国家规定，并持续时间应不少于30分钟。
- 试验后，如有泄漏等情况，应立即修复并重新试验。
以上是室内给排水施工工艺规范要求的主要内容。
在施工过程中，应严格按照要求进行操作，确保施工质量和施工安全。
同时，对安装质量进行全面的检查和测试，确保管道及设备的正常使用和维护。
室内给水管道安装施工方案
室内给水管道安装施工方案（一）室内给水管道安装•1.工艺流程安装准备→预制加工→干管安装→立管安装→支管安装→管道试压→管道冲洗•2.材料选用依据图纸设计，选用的安装材料需先送样品，经业主确认的必须履行手续认可，材料进场后要经有关部门验收，并要有合格证或材质证明及其它相关资料，其产品质量不得低于国家现行标准，并能满足设计与使用要求。
管材与管件的外观应无砂眼、气泡、裂口及显著的波纹；管材与管件必须按照产品出厂标准进行检验，经过检验合格的管材，必须按规格型号分别堆放，妥善保管，防止污损与锈蚀。
•3.管道与阀类、给水栓或异种管材管件的连接管道阀门安装均应按照设计图纸要求，仔细核对阀类附件的规格、型号、压力等级及安装位置、介质流向和安装高度均应符合设计要求，同时便于操作维修。
•4.管道试压与冲洗管道安装完毕后，应进行压力试验，以检查管道强度和严密性，水压试验应根据设计进行。
水压试验时，应配备精度等级1.5级的压力表，在试压泵出口和系统终端各装一只水压表，水压试验应使用洁净水，进水时应在系统最高处设置放空阀排除空气，试压过程中不得带压修理。
水压试验时，应将压力缓慢升至强度实验压力，停压10分钟无渗漏为合格。
然后降至严密性试验（工作压力），稳压60分钟无降压、无渗漏变形为合格。
试验合格后及时办理验收记录签证。
然后进行管道清洗工作。
管道清洗：利用高位水箱供水的给水系统，可利用高位水箱静水压力进行水冲洗。
利用城市管网供水的给水系统，水压过低时可利用高位水箱临时供水或设置临时水泵加压进行管道水冲洗。
（二）给排水系统调试• 1.管道水压试验给水管道安装完毕应进行强度和严密性试验，分阶段性试压和系统试压。
阶段性试压，是指埋地、嵌墙及设在吊顶内和管井内等暗敷设的管道，在隐蔽前必须进行水压试验。
给水管道系统全部安装完毕后，应进行系统水压试验。
试验的对象包括：室内给水系统、室外给水系统。
1、试压应具备的条件：1）、管道施工安装完毕，并符合设计要求和施工验收规范（或规程）的有关规定。
室内给水、排水管道安装工艺流程
一、给水管道施工工艺
1、室内给水管路安装顺序“先引入管，后干立管、先大径管后小径管、先地上、后地下”。
2、给水管暗敷时尽量减少接头，如管道需穿越吊平顶不得有可拆接头。
3、给水管安装要做到“横平、竖直”减少虚弯头，减少绕道走向。
4、给水管通过房或厅至阳台，必须在可操作处安装截止阀以便切断。
5、给水管安装不得靠近电源（≥300mm），以防渗漏造成电器短路。
6、热水管的敷设要充分考虑到热胀冷缩而产生的温差应力对管路的破坏性，可采用线补偿的方法加以克服。
7、管径在25mm以下给水管的安装，管道在转角、水表、水龙头或角阀至管道终端的100mm处应设管卡，管卡安装必须牢固。
8、冷热水管安装时应左热右冷，上热下冷，里热外冷，且间距≥200mm（特殊情况及客户要求除外）。
9、给水管不得从地板下敷设（特殊情况根据现场情况协调解决）。
二、排水管道施工工艺
1、排水管在施工前应对原有的管道端口、地漏临时进行封堵以
免杂物进入下水管道。
排水管材应采用硬质管材，严禁用软管连接。
2、排水管铺设在地面的横管必须有一定坡度，坡度大小视现场
情况而定，洗涤水下水管不得和污水管（坑管）连接。
3、两路不同高差的排水管不能并路连接，以防返水。
两路相同
高差的排水管并路，三通管及汇入总管管径必须放大一档。
PVC管
放大、做小必须用专用异径接管。
4、不得随意改变原排水立管、地漏、坑管位置，不得随意增设卫、浴设施。
台盆下水安装时必须加S弯。
给排水管道安装施工方案
党校家属楼项目给排水管道施工方案编制人：审核人：批准人：有限公司1、给排水管道安装工艺流程施工人员熟悉及审查图纸→人员机具进场→设备及附件订货→配合预留→绘制施工用管道单线图→预制加工→干立管安装→支管安装→管道试验→管道防腐保温→系统调试通水→竣工验收2、给排水管道安装工艺干管安装：首先进行测量放线,确定干管位置,然后安装支架,预制干支管,组装调直安装,再校正调直,保证整根管子水平面和垂直面在同一直线上并最后固定牢;管道穿越结构伸缩缝、抗震缝及沉降缝敷设时,在墙体两侧采取柔性连接;立管安装：首先确定支管甩口高度,从上至下统一打洞栽卡;两个以上的管卡均匀安装,成排管道或同一房间的立管卡和阀门等的安装高度保持一致;管卡栽好后,进行干支管预制和组装,检查和调直后进行安装;支管安装：先按立管上预留的管口在墙面上画出水平支管安装位置的水平线,并在水平线上画出各分支线或给水配件的位置中心线,再根据中心线测出各支管的实际尺寸进行编号记录,然后下料和预制,检查调直后进行安装;3、给排水系统管道安装的方法1管道丝扣连接安装方法1采用丝扣连接方式；管子切断的管口应采用专用绞刀,将管道厚度1/2削成倾内倒角,倒角坡度为10度～15度;2切断的管子,采用细锉将金属管端的毛边修理光滑,再放入套丝机内,先把管子夹紧,然后再启动套丝机,板牙不要一下压到底,要重复两三次完成,当达到丝扣的长度或板牙的呀数时,缓慢地搬起板牙,使丝扣呈圆锥形状;3管子丝扣加工完,管子螺纹的铁屑先清理干净,然后采用聚四乙烯生料带一层压一层地缠绕螺纹;4镀锌管子与管道、配件连接后,外露的螺纹部分及所有管钳印痕和表面损伤的部分,应涂防锈漆或密封胶处理;5给水管道安装后做到横平、竖直,并采用水平尺、直尺拉线和尺量检查,宏观上要做到横平竖直;6室内给水管道纵横、立管安装标准：4、管道试验1给水管道强度严密性试验1水压试验宜分段进行,压力表应安装在试验管段的最低处;2 管网注水点应设在管段的最低处,由低向高将各个用水的管末端封堵,关闭入口总阀门和所有泄水阀门及低处泄水阀门,打开各分路及主管阀门,水压试验时不连接配水器具;注水时打开系统排气阀,排净空气后将其关闭；3充满水后采用电动打压泵进行加压,升压时间不应小于10分钟,亦不应大于15分钟,管道的试验压力选用工作压力的倍;当压力升到设计规定试验值时停止加压,进行检查,接口、阀门等如无渗漏,持续观测10min,观察其压力下降不大于,然后将压力降至工作压力检查,不渗不漏即为合格;4试验合格后把水泄净,被破损的镀锌层和外露丝扣处做好防腐处理,再进行隐蔽工作,将管端与配水龙头接通,并以管网设计工作压力供水,将所有配水点同时开启,各配水点的出水应通畅,并检查水压、流量是否满足使用要求;2排水管道闭水试验1吊顶内排水管道、管井排水管道等隐蔽工程在隐蔽前进行闭水试验;2 闭水试验前应将各预留口堵严,在系统最高点灌水;3 由灌水口将水灌满后,满水15分钟水面下降后,再灌满观察5分钟,液面不降,对管道系统的管材、管件及接口进行检查无渗漏为合格,如有渗漏则做好标记待泄水后处理,修好后再进行灌水试验,直到合格;4 楼层吊顶内管道的闭水试验应在下一层立管检查口处用橡皮气胆将立管封堵,由本层预留口处灌水试验;闭水试验完毕后将气胆取出;3管道系统冲洗、消毒生活给水管道,在投入使用前,应进行冲洗和消毒;管道在试压完成后,调试、运行前即可做冲洗、消毒工作,冲洗应用自来水连续进行,应保证有充足的流量;冲洗洁净后经有关部门取样检验,符合国家生活饮用水标准后方可办理验收手续;1系统试压合格后,进行通水冲洗;冲洗水泵采用自备水泵,水源为自来水,冲洗水流速大于2m/s,冲洗时不留死角,每个配水点龙头打开,系统最低点设排放口,持续冲洗直到出口处的水色和透明度与入口处目测一致为合格;2 生活饮用水系统经冲洗后,用含20～30mg/l的游离氯的水灌满管道进行消毒;含氯水在管中应滞留24h以上;3管道消毒后,再用饮用水冲洗,并经卫生监督管理部门取样检验,水质符合现行的国家标准生活饮用水卫生标准后,方可交付使用;5、阀门、仪表安装管道阀门和仪表的安装要严格按图纸进行;阀门种类、规格、型号必须符合规范及设计要求;阀门进行强度和严密性试验,按批次抽查10％,且不少于一个,合格才可安装;安装在主干管上起切断功能的阀门,应逐个做强度及严密性试验;强度试验试验压力应为公称压力的倍,阀体和填料处无渗漏为合格;严密性试验试验压力为公称压力的倍,阀芯密封面不漏为合格;6、管道防腐和保温安装前管道、管件、支架、容器等刷漆前必须清除表面灰尘污垢、锈斑及焊渣等物,检验合格后方可刷漆;管道的面漆刷完,表面油漆附着良好,光亮、无污染、色泽一致;支吊架除锈后刷樟丹防锈漆两道,灰色调和漆两道;保温工作于试压、灌水等试验合格后进行;保温施工应尽量按先上后下、先里后外的顺序进行;保温管切割面平齐,保温管壳接缝不得朝下,接缝必须错开,两节以上管壳接缝不得在一条直线上,所有接缝处都塞满,法兰连接处用同类保温材料补包,将粘贴面擦干净,使之与周围空气隔绝;设备、阀门配件采用与连接管道保温材料相同的材料,阀门、法兰等部位采用可拆卸式保温结构;管道保温遇到支吊架时,支吊架要放置在保温层外面,外刷防火涂料时表面应均匀;DN15～DN50弯头保温时将保温管壳割为斜45°角,对拼为90°角,DN50以上弯头,将保温管壳按虾米腰下料对拼;三通处的保温先做主干管后做分支管;水管道穿室内隔墙时,保温材料连续通过;穿防火墙时,穿墙套管内选用防火材料完全封闭;安装管道保温完,根据管道功能应刷相应的色环、机房内及其他明露管道均应标示管道的价质种类及流体流向;有限公司2018年8月22日。
室内给水管道安装施工工艺
室内给水管道安装施工工艺一、范围本工艺标准适用于民用和一般工业建筑的给水管道（包括给水铸铁管和镀锌碳素钢管的冷热水管）安装工程。
二、施工准备1、材料要求1.1铸铁给水管及管件的规格应符合设计压力要求，管壁薄厚均匀，内外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩；承插口的内外径及管件应造型规矩，管内外表面的防腐涂层应整洁均匀，附着牢固。
管材及管件均应有出厂合格证。
1.2镀锌碳素钢管及管件的规格种类应符合设计要求，管壁内外镀锌均匀，无锈蚀、无飞刺。
管件无偏扣、乱扣，丝扣不全或角度不准等现象。
管材及管件均应有出厂合格证。
1.3水表的规格应符合设计要求及自来水公司确认，热水系统选用符合温度要求的热水表。
表壳铸造规矩，无砂眼、裂纹，表玻璃盖无损坏，铅封完整，有出厂合格证。
1.4阀门的规格型号应符合设计要求，热水系统阀门符合温度要求。
阀体铸造规矩，表面光洁，无裂纹、开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。
2、主要机具：2.1机械：套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、电动试压泵等。
2.2工具：套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器等。
2.3其它：水平尺、线坠、钢卷尺、小线、压力表等。
3、作业条件：3.1地下管道铺设必须在房心土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。
3.2暗装管道应在地沟未盖沟盖或吊顶未封闭前进行安装，其型钢支架均应安装完毕并符合要求。
3.3明装托、吊于管安装必须在安装层的结构顶板完成后进行。
沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。
3.4立管安装应在主体结构完成后进行。
高层建筑在主体结构达到安装条件后，适当插入进行。
每层均应有明确的标高线，暗装竖井管道，应把竖井内的模板及杂物清除干净，并有防坠落措施。
3.5支管安装应在墙体砌筑完毕，墙面未装修前进行（包括暗装支管）。

- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
室内给水工程施工工艺1、主要材料及配件要求1.1、复合管在外观方面的要求：1.1.1、外表面光滑平整，不允许有伤痕或裂纹等。
不允许有镀层和涂层缺陷。
1.1.2、管材不应有影响使用的弯曲，但两个端面与管轴线应垂直。
1.1.3、管材内表面不允许有气泡、裂纹、脱皮、无明显痕纹、凹陷、色泽不均及分解变色线。
1.2、复合管在性能方面的要求：1.2.1、结合强度：冷、热水类管材的钢与内层塑料之间结合强度不应小于3.0Mpa。
1.2.2、弯曲性能：公称直径小于等于50mm管材经弯曲后不发生裂痕，钢与塑之间不发生离层现象。
1.2.3、压扁性能：大于50mm管材经压扁后不发生裂痕，钢与塑之间不发生离层现象。
1.2.4、耐冷热循环性能：热水类管材试样经三个周期冷热循环试验，衬塑层不变形裂纹等缺陷：结合强度不低于3.0MPa。
1.2.5、卫生性能：管材卫生性能符合卫生部《生活饮用水输配水设备及防护材料的安全性评价规范》最新版的规定。
1.3、PPR管材内外表面应光滑、平整，无凹陷、无气泡和其他影响性能的表面缺陷，且冷水管、热水管必须有醒目的标志。
管材不应含有可见杂质。
管材端面应切割平整并与轴线垂直,管材及管件均应有出厂合格证。
1.4、PVC-U排水管用肉眼观察，无孔隙、缺陷、裂口及其他影响性能的缺陷。
管材及配件的储运要求如下：1.4.1、管材和管件在运输、装卸和搬动时应轻拿轻放、排列整齐，避免油污，不得受到剧烈撞击及尖锐物品碰撞，不得抛、摔、滚、拖，不得露天存放和在阳光下长期暴晒，距热源不得小于1m。
1.4.2、管材和管件均应放在平整且夯实的地面上，公称直径dn不大于200mm管的支垫间距不得大于1m，外悬端不得超过0.5m；堆放高度，不宜超过1.5m，插口及承口宜交替堆放，承口部分应悬出插口端部。
1.4.3、当管材出现较深的划伤时，如果经历较大的冲击，管材易从划伤出断裂，这种现象称为刻痕效应。
因此，在储运过程中应避免刻痕效应。
1.4.4、PVC-U管材受紫外线辐射，会改变管道的颜色，这种现象称之为紫外线降解。
这种现象会影响管道的抗冲击强度、拉伸强度、弹性模量等性能。
1.5、水表的规格应符合设计要求及自来水公司确认，热水系统选用符合温度要求的热水表。
表壳铸造规矩，无砂眼、裂纹，表玻璃盖无损坏，铅封完整，有出厂合格证。
1.6、阀门的规格型号应符合设计要求，热水系统阀门符合温度要求。
阀体铸造规矩，表面光洁，无裂纹、开关灵活，关闭严密，填料密封完好无渗漏，手轮完整无损坏，有出厂合格证。
1.7、卫生器具的规格、型号必须符合设计要求，并有产品出厂合格证，卫生器具外观应规矩，造型周正，表面光滑美观，无裂纹，边缘平滑，色调一致。
1.8、卫生器具零件规格应标准，质量应可靠，外表光滑，电镀均匀，螺纹清晰，锁母松紧适度，无砂眼、裂纹等缺陷，其它附助材料等均应符合材料标准要求。
2、 主要机具：2.1、机械：套丝机、砂轮锯、台钻、电锤、手电钻、电焊机、电动试压泵等。
2.2、工具：套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器等。
2.3、其它：水平尺、线坠、钢卷尺、小线、压力表等。
3、作业条件：1.3.1、管道穿墙及楼梯处已预留洞或预埋套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。
1.3.2、明装托、吊干管安装必须在安装层的结构顶板完成后进行，沿管线安装位置的模板及杂物清理干净，托、吊、卡件均已安装牢固，位置正确。
1.3.3、立管安装宜在主体结构完成后进行，每层均应有明确的标线。
暗装在竖井管道，应把竖井内的模板及杂物清理干净，并有防坠落措施。
1.3.4、沿室内楼面敷设的暗埋管道须在结构顶板完成，室内杂物清理干净后方可进行。
4、操作工艺 4.1、工艺流程：4.2、安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。
参看有关专业设备图和装修建筑图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。
有问题及时与设计和有关人员研究解决，办好变更洽商记录。
4.3、预制加工：按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工（断管、套丝、上零件、调直、校对，按管段分组编号（工艺详见l-1）。
4.4、干管安装：4.4.1、给水复合管管道安装：⑴、装管前应去掉钢塑复合管材连接部位的复膜层。
⑵、检查钢塑复合管接口各附件是否齐全。
⑶、对DN50及以下管件，按钢塑复合管件装配说明书附图所示顺序,将螺母、卡环、垫圈、密封环依次装在管材上,然后将管材插入管件承插孔，最后用扳手将螺母拧紧即可。
⑷、对DN50以上的大管件连接时，先将接口、卡环、垫圈、密封圈套在管材上，然后与接头法兰盘连接，拧紧螺栓。
拧紧法兰盘螺栓时应对角同时紧固，防止偏斜造成密封不严。
⑸、室内钢塑复合管道敷设时，管道距墙面的距离应为12~15mm，钢塑复合管道穿楼板时须设置钢套管，高出地面50~100mm。
在干管安装时，不得有塌腰、拱起的波浪现象及左右扭曲的现象，不得在衬塑钢管上套丝，管道系统的横管有2~5‰的坡度，坡向泄水孔。
⑹、埋地敷设的钢塑复合管和钢塑复合管件外表面途油漆或沥青进行防腐处理，但室内暗敷的可直接埋楼办入楼板中，埋设在墙槽的采用1：2水泥砂浆填补。
室内地坪以下管道铺设在土建工程夯实的土层中，敷设的沟底应平整，必要时可铺100mm厚砂垫层。
⑺、管道在敷设时应考虑因温差引起的伸缩长度变化，并视计算情况采取相应的补偿伸缩措施。
4.4.2、给水PPR管道安装：⑴、热熔器接通电源，到达温度指示灯亮后方能开始操作。
⑵、切割管材必须使端面垂直于管轴线，管材切割一般使用专用管子剪，如为大管径，则用锯条切割，切割后断面去毛刺和毛边。
⑶、管格与管件连接端面必须清洁、干燥、无油。
⑷、用卡尺和合适的笔在管端测量并标绘出热熔深度，热熔深度应符合相关规定。
（注：若环境温度小于5℃，加热时间应延长50%。
）⑸、熔接弯头或三通时，按设计图纸要求应注意其方向，在管件和管材的直线方向上，用辅助标志标出其位置。
⑹、连接时，无旋转地把管端导入加热套管内，插入到所标志的深度，同时无旋转地把管件推到加热管上，达到规定标志处。
一般地可用心中默读数字法掌握加热时间，或观察管件、管材的加热程度，当模头上出现一圈PPR热熔凸缘时，即可将管材、管件从模头上取下进行下道工序。
⑺、达到加热时间后，立即把管材、管件从加热套与加热头上同时取下，迅速无旋转地直线均匀插入到所标深度，使接头处形成均匀凸缘。
⑻、在规定时间内，刚熔接好的接头还可校正，但严禁旋转。
4.4.3、热水管道的穿墙处均按设计要求加好套管及固定支架，安装伸缩器按规定做好预拉伸，待管道固定卡件安装完毕后，除去预拉伸的支撑物，调整好坡度，翻身处高点要有放风、低点有泄水装置。
4.4.4排水PVC-R 管管道安装：首先根据设计图纸要求的坐标、标高预留槽洞或预埋套管。
埋入地下时，按设计坐标、标高、坡向、坡度开挖槽沟并夯实。
采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。
施工条件具备时，将预制加工好的管段，按编号运至安装部位进行安装。
各管段粘连时必须按粘接工艺依次进行。
全部粘连后，管道要直，坡度均匀，各预留口位置准确。
干管安装完后应做闭水试验，出口用充气橡胶堵闭，达到不渗漏、水位不下降为合格。
地下埋设管道应先用细砂回填至管上皮100mm ，上覆过筛土，夯实时勿碰损管道。
托吊管粘牢后再按水流方向找坡度。
最后将预留口封严和堵洞。
4.5、立管安装：4.5.1、给水立管明装：每层从上至下统一吊线安装卡件，将预制好的立管按编号分层排开，顺序安装，对好调直时的印记，丝扣外露2至3扣，清除麻头，校核预留甩口的高度、方向是否正确。
外露丝扣和镀锌层破损处刷安装完后用线坠吊直找正，配合土建堵好楼板洞。
4.5.2、给水立管暗装：竖井内立管安装的卡件宜在管并口设置型测，上下统一吊线安装卡件。
安装在墙内的立管应在结构施工中须留管槽，立管安装后吊直找正，用卡件固定。
支管的甩口应露明并加好临时丝堵。
4.5.3、热水立管：按设计要求加好套管。
立管与导管连接要采用2个弯头。
立管直线长度大于15m 时，要采用3个弯头。
立管如有伸缩器安装同干管。
4.5.4、排水立管安装：首先按设计坐标要求，将洞口预留或后剔，洞口尺寸不得过大，更不可损伤受力钢筋。
安装前清理场地，根据需要支搭操作平台。
将已预制好的立管运到安装部位。
首先清理已预留的伸缩节，将锁母拧下，取出U形橡胶圈，清理杂物。
复查上层洞口是否合适。
立管插入端应先划好插入长度标记，然后涂上肥皂液，套上锁母及U形橡胶圈。
安装时先将立管上端伸入上一层洞口内，垂直用力插入至标记为止(一般预留胀缩量为20－30mm)。
合适后即用抱卡紧固于伸缩节上沿。
然后找正找直，并测量顶板距三通口中心是否符合要求。
穿楼板的管段须做防水处理，无误后即可堵洞，并将上层预留伸缩节封严。
⑴、立管在底层和在楼层转弯处应排水立管示意设置立管检查口，消能装置处在有卫生器具的最高层的立管上也应设置立管检查口。
其安装高度距地面1m，检查口位置和朝向应便于检修，暗装立管在检查口处应设检修门。
在水流转角小于135度的横管上应设置检查口或清扫口。
公共建筑内，在连接4个以上的大便器的污水横管上宜设置清扫口。
横管、排水管直线距离大于表五的规定值时，应设置检查口或清扫口。
检查口（清扫口）或检查井的最大距离DN（）507590*********距离（m）101212152020⑵、立管及非埋地管都应设置伸缩节。
当层高H小于4m时，立管上每层应设伸缩节一个，层高H大于或等于4m时，应根据计算确定；悬吊管设置伸缩节应结合支撑情况确定，悬吊横直管上伸缩节之间的最大间距不宜超4m，超过4m时，应根据管道设计伸缩量和伸缩节最大允许的伸缩量计算确定。
管道设计伸缩量不应大于下表中伸缩节的最大允许伸缩量。
伸缩节最大允许伸缩量表DN(mm)507591112516检查口伸缩节排水立管滑动支承⑶、为了使立管连接支管处位移最小,伸缩节应尽量设在靠近水流汇合管件处.为了控制管道的膨胀方向,两个伸缩节之间必须设置一个固定支架.⑷、固定支撑每层设置一个，以控制立管膨胀方向，分层支撑管道的自重，当层高H小于4m（DN50小于H小于3m）时，层间设滑动支撑一个；若层高H大于4m（DN 小于50 H大于3m）时，层间设滑动支撑两个。
4.6、支管安装4.6.1、支管明装：将预制好的支管从立管甩口依次逐段进行安装，有截门应将截门盖卸下再安装，根据管道长度适当加好临时固定卡，核定不同卫生器具的冷热水预留口高度、位置是否正确、找平找正后栽支管卡件，去掉临时固定卡，上好临时丝堵。
