局部剖视图
第2次课---剖视表达1(剖视基本知识与全剖、半剖、局部剖视图)分析
B
B
课堂练习： 判断正误
正确
课堂练习：全剖视图的形成和画法
2.半剖视图
A—A
A
A
问题：不能表达外形
A—A
半剖视适用范围：
内、外形都需 要表达，而形 状又基本对称 时。
视图 剖视图
解决办法：
以对称中心线 为界，一半画成视 图，另一半画成剖 视图，这种组合的 图形称为半剖视图。
半剖视图的标注方法与全剖相同
剖面区域
常用建筑材料图例
3. 剖视图的画法
A-A A
一般用平面剖切机件，剖切平面应通过机件内部孔、槽等的轴 线或对称面，且使其平行或垂直于某一投影面，以便使剖开后的结 构反映实形。
A
4、剖视图的标注
即注明剖切符号和剖视图名称
（1）剖切符号：包括剖切位置符号 和投射方向符号两部分。 剖切位置符号：指示剖切平面的起、 迄和转折位置，用粗短画表示，应尽可 能不与物体的轮廓线相交。 投射方向符号：指示剖视方向，在 剖切位置符号的外端，用箭头表示。也 可用粗短画表示，其长度应稍短于剖切 位置符号。 （2）剖视图名称：用相同的数字或 字母注写在剖切位置线的一侧，并一律 水平书写，而在相应剖视图的上方（或 下方）用相同的数字或字母，注出视图 名称“×—×”。
5、画剖视图的注意事项
（1）剖视图是物体被假想“切开”后画的图形，物体并未真的被 切开和移走一部分。所以画剖视图后,其余视图仍应画出完整的图 形。
如右图中的主视图和俯视图
并没有只画一半，而仍画完 整的图形。
（2）剖视图标注的省略
当视图按投影关系配置，且中间 没有别的图形将它们隔开时，可省略 投射方向符号（箭头）
局部剖视图一般不标注
局部剖适用范围
局部剖视图
机械制图及CAD
出版社 理工分社
③在机件与剖切平面相接触的剖面区域内，根 据材料的不同画出规定的剖面符号（见表 5.1）。 图中没有材料说明的通常使用金属材料的剖面线。 剖面线间隔应按剖面区域大小选择，剖面区域较大 ，剖面线间隔相应也较大。金属材料的剖面线应以 适当角度的细实线绘制，最好与主要轮廓线或剖面 区域的对称线成 45°
机械制图及CAD
出版社 理工分社
（2）重合断面 画在视图轮廓线内的断面，称为重合断面（图 5.25）。 重合断面的轮廓线用细实线绘制。当视图中的轮廓 线与重合断面的图形重叠时，视图中的轮廓线仍应 连续画出，不可间断（只有这种情况下剖面线才有 可能穿越粗实线），如图 5.25所示。
图5.25
39
机械制图及CAD
9
机械制图及CAD
出版社 理工分社
5.1.5
识读局部视图和斜视图的方法
1）在视图中找带字母的箭头，看清所示部位 和投影方向，然后找对应字母的视图“X”。
2）视图通常是放在箭头所指的方向，如图 5.7中 A向斜视图；有时也可放在其他位置，如 图 5.6中 B 向局部视图。
图5.6
图5.7
10
机械制图及CAD
15
机械制图及CAD
出版社 理工分社
④绘制剖视图后，一般应在剖视图的上方用大 写拉丁字母标出“ X—X”表示剖视图的名称；在相 应的视图上用长约 5 mm 的粗实线分别画在剖切位 置的两端，以表示剖切位置；用箭头表示投射方向 ，并注上对应的字母。根据具体情况也可作相应的 省略。
16
机械制图及CAD
出版社 理工分社
17
机械制图及CAD
出版社 理工分社
5.2.2 几种常见剖视图的种类及识读剖视图方法 由于剖切面剖切机件的范围不同，剖视图可分 为全剖视图、半剖视图和局部剖视图三种。 （1）全剖视图 全剖视图是用剖切平面完全剖开机件所得的剖 视图，剖切平面可以是单一剖切平面，倾斜的、相 交的、平行的、组合的剖切平面。全剖视图主要用 于表达内部形状复杂的不对称机件，或外形简单的 对称机件。“完全剖开、全部移去”所得的剖视图 ，都是全剖视图。
局部剖视与旋转剖视
03
旋转剖视实例
03
旋转剖视实例
THANKS !
.
03
04
剖切符号及其标注方法与阶梯剖切基本相同。
04
旋转剖视实例
03
旋转剖视实例
如图所示的法兰盘，它中间的大圆孔和均匀分布在四周的 小圆孔都需要剖开表示，如果用相交于法兰盘轴线的侧平面和 正垂面去剖切，并将位于正垂面上的剖切面绕轴线旋转到和侧 面平行的位置，这样画出的剖视图就是旋转剖视图。可见，旋 转剖适用于有回转轴线的形体，而轴线恰好是两剖切平面的交 线。并且两剖切平面一个为投影面平行面，一个为投影面垂直 面，如图是法兰盘用旋转剖视表示的例子。
建筑形体的图示方法
局部剖视与旋转剖视
土木三班 王彬铧
目
录
01 02 03 04
局部剖视
概念 使用的前提条件 标注 注意事项
局部剖视实例
例题及其解析
旋转剖视
概念 使用的前提条件 标注
旋转剖视实例
法兰盘 摇臂
01
局部剖视
01
局部剖视
局部剖视图
用剖切平面局部的剖开形体所得到的视图
01
局部剖视的使用
当不对称形体（不能采用半剖）只 有局部结构需要表达，且需要保留外形 特征（不能采用全剖）时采用局部剖视。
03
局部剖视实例
03
局部剖视实例
03
旋转剖视
01
旋转剖视
旋转剖视图
用两个相交的切平面（交线垂直于某一基本投 影面）将形体剖开，然后将斜切平面所剖得结构及 其有关部分旋转到与基本投影面平行后再投影，所 画出的剖视图，称为旋转剖视图。
01
旋转剖视的使用
02
多用于具有明显回转轴的形体。
工程图阶梯剖视图与局部剖视图画法模板
Creo2.0工程图阶梯剖视图与局部剖视图画法
时间: -10-11 23:27:03 作者: 未知来源: 网络文摘查看: 1639 评
论: 0
1.阶梯剖视
现在做以上零件的阶梯剖视图( 主要针对3个孔)
在工程图中, 双击要转剖切面的那个视图, 出现如下对话框。
出现上图的对话框, 选择截面。
选择2D横截面, 点绿色的”+”号出现下图的菜单管理器
偏移-双侧-单一-完成, 输入截面名称
输入完成出现下图对话框
选择”使用先前的”, 确定
出现如图所示的草绘窗口, 绘完点”草绘”中的”完成”, 再点下图的确定, 这样阶梯剖视就出来了。

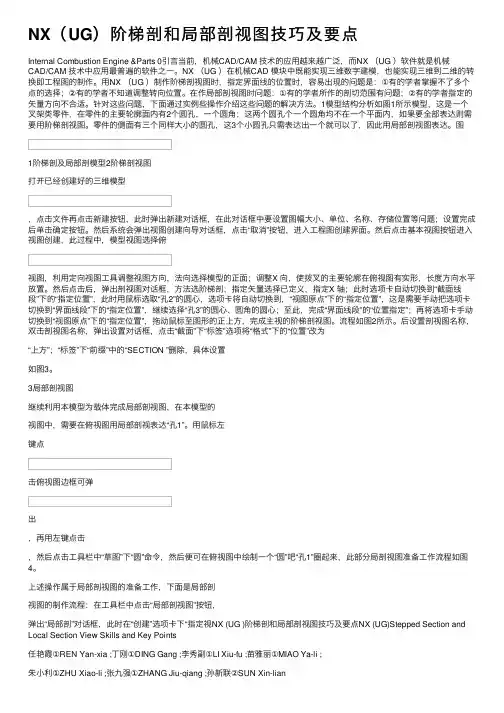

NX（UG）阶梯剖和局部剖视图技巧及要点
NX（UG）阶梯剖和局部剖视图技巧及要点Internal Combustion Engine &Parts 0引⾔当前，机械CAD/CAM 技术的应⽤越来越⼴泛，⽽NX （UG ）软件就是机械CAD/CAM 技术中应⽤最普遍的软件之⼀。
NX （UG ）在机械CAD 模块中既能实现三维数字建模，也能实现三维到⼆维的转换即⼯程图的制作。
⽤NX （UG ）制作阶梯剖视图时，指定界⾯线的位置时，容易出现的问题是：①有的学者掌握不了多个点的选择；②有的学者不知道调整转向位置。
在作局部剖视图时问题：①有的学者所作的剖切范围有问题；②有的学者指定的⽮量⽅向不合适。
针对这些问题，下⾯通过实例些操作介绍这些问题的解决⽅法。
1模型结构分析如图1所⽰模型，这是⼀个叉架类零件，在零件的主要轮廓⾯内有2个圆孔，⼀个圆⾓；这两个圆孔个⼀个圆⾓均不在⼀个平⾯内，如果要全部表达则需要⽤阶梯剖视图。
零件的侧⾯有三个同样⼤⼩的圆孔，这3个⼩圆孔只需表达出⼀个就可以了，因此⽤局部剖视图表达。
图1阶梯剖及局部剖模型2阶梯剖视图打开已经创建好的三维模型，点击⽂件再点击新建按钮，此时弹出新建对话框，在此对话框中要设置图幅⼤⼩、单位、名称、存储位置等问题；设置完成后单击确定按钮。
然后系统会弹出视图创建向导对话框，点击“取消”按钮，进⼊⼯程图创建界⾯。
然后点击基本视图按钮进⼊视图创建，此过程中，模型视图选择俯视图，利⽤定向视图⼯具调整视图⽅向，法向选择模型的正⾯；调整X 向，使拨叉的主要轮廓在俯视图有实形，长度⽅向⽔平放置。
然后点击后，弹出剖视图对话框，⽅法选阶梯剖；指定⽮量选择已定义，指定X 轴；此时选项卡⾃动切换到“截⾯线段”下的“指定位置”，此时⽤⿏标选取“孔2”的圆⼼，选项卡将⾃动切换到，“视图原点”下的“指定位置”，这是需要⼿动把选项卡切换到“界⾯线段”下的“指定位置”，继续选择“孔3”的圆⼼、圆⾓的圆⼼；⾄此，完成“界⾯线段”的“位置指定”；再将选项卡⼿动切换到“视图原点”下的“指定位置”，拖动⿏标⾄图形的正上⽅，完成主视的阶梯剖视图。
6-3剖视图的种类(全剖)(半剖)(局部剖)
[例题1] 全剖视图的形成和画法。
[例题2] 全剖视图的标注。
A－A
A
A
2. 半剖视图
问题的提出 例题3 例题4
问题的提出
[例题3] 半剖视图的形成和画法。
A
A
投射方向 投射方向
A－A
[例题4] 半剖视图的尺寸标注。
3. 局部剖视图
用剖切平面局部地剖开机件所得的剖视图，称为局部剖视图 。局部剖视图主要用于表达不宜采用全剖视图和半剖视图的 机件。 问题的提出 例题5 局部剖视图的形成和画法。 例题6 局部剖视图中内、外形之间分界线的画法规则。 例题7 局部剖视图中常见的错误。 例题8 手柄的局部剖视图。 例题9 对称机构采用局部剖视示例。
问题的提出 问题的提出
[例题5] 局部剖视图的形成和画法。
投射方向 投射方向
[例题6] 局部剖视图中内、外形之间分界线的画法规则。
①分界线用波浪线表示； ②波浪线不要与图形中其他图线重合，也不要画在其他图线的延长线上； ③波浪线不应超越被剖开部分的外形轮廓线； ④在观察者与剖切面之间的通孔或缺口的投影范围内，波浪线必须断开。
[例题7] 局部剖视图中常见的错误
波浪线不能超出 视图的轮廓线
（a）
波浪线不能与轮廓线重 合或用轮廓线代替
（b）
(c) 正确
[例题8] 手柄的局部剖视图。
[例题9] 对称机构采用局部剖视示例。
(a)
(b)
三、剖切面的种类
（一）单一剖切平面 （二）几个平行剖切平面 （剖切面可以是投影面平行面或垂直面） （三）几个相交剖切平面 （剖切面可以是投影面平行面或垂直面）
4. 剖面符号
（1）各种材料的剖面符号 （2）通用剖面线的画法（一）
任务3、4、5将主视图改画成全剖、半剖、局部剖视图
剖切平面通常垂直于物体的主要 轮廓线或轴线。
剖视图上需标注剖切符号和剖切 线，标明剖切位置及投影方向。
绘制方法与步骤
1. 确定剖切位置
选择能够充分展示物体内部结构的剖切位 置。
5. 标注
在剖视图上标注必要的尺寸、公差等。
2. 绘制剖切线
在物体轮廓线上绘制剖切线，标明剖切位 置。
4. 绘制剩余部分
按照投影规则，绘制剩余部分的视图。
01
任务4：半剖视图绘制
02
顺利地将主视图转化为半剖视图，既展示了内部结构又保留 了部分外形。
03
合理地选择了剖切位置，避免了不必要的混淆和误解。
任务完成情况总结
任务5：局部剖视图绘制
有效地将主视图中的特定部分进行了局部剖切， 突出了关键细节。
局部剖视图与其余部分的视图保持协调一致，方 便观察和理解。
方便理解和交流。
遵循制图标准
03
在视图转换过程中，应严格遵守国家制图标准，确保图纸的规
范性和通用性。
常见或计算错误导致的投影关系不正确。避免方法包 括仔细分析机件结构，正确理解投影原理，以及进行必要 的计算和校核。
表达不清
视图转换后未能清晰表达机件的结构形状。避免方法包括 选择合适的剖切位置和方向，以及使用必要的标注和说明。
绘制方法与步骤
确定剖切平面的位置
选择物体的对称平面作为剖切 平面，将其剖开。
绘制剖视图
将剖开后的物体向投影面投射，画 出剖视图。在剖视图中，应画出所 有可见的内部结构，如孔、槽等。
绘制另一半视图
以对称中心线为界，画出物体 的另一半外形轮廓视图。
完善视图
检查并修正视图中的错误和不 完整之处，确保视图的准确性
《机械制图》局部剖视图
用交线代 替波浪线
正确
错误
正确
剖视图
剖视图的种类
局部剖视图
上一页 下一页
波浪线不应画在其它图线的延长线上
画在轮廓线的延 长线位置
错误
剖视图
剖视图的种类
正确
局部剖视图
上一页 下一页
剖视图
上一页 下一页
剖视部分与视图部分 用波浪线分界
虚拟 局部剖 （不对称机件）
剖视部分与视图部分 用波浪线分界
剖切位置明显的局部剖视图，一般都省略剖视图的标注。
剖视图
剖视图的种类
局部剖视图
上一页 下一页
局部剖应用范围（2）
机件上需表达局部内形，但不必或不宜采用全剖视。
虚拟 局部剖 （不必不宜全剖）
ቤተ መጻሕፍቲ ባይዱ
剖视图
剖视图的种类
局部剖视图中断裂边界（波浪线）画法注意事项
波浪线表示断裂边界的投影，只能画在机件的实体上（剖切面 与观察者之间的通孔、槽结构处不应画波浪线，波浪线也不应超 过机件的外形轮廓线）
孔处无断裂轮廓
超出机体
剖视图
错误
剖视图的种类
正确
局部剖视图
上一页 下一页
波浪线不要和图样上其它图线重合
与面的投影 线重合
机械制图
MECHANICAL DRAWING
局部剖视图
用剖切平面局部地剖开机件所得的剖视图，称为 局部剖视图。
局部剖视图的剖切位置及剖切范围可根据机件的 结构形状灵活选定，所以它应用广泛。
剖视图
剖视图的种类
上一页 下一页
局部剖应用范围（1）
不对称的机件内外形状都较复杂，既要表达外形，又要表达 内形时。
局部剖视图
局部剖视图
局部剖视图
用剖切面局部地剖开机件后投射所得的图形称为局部剖视图。
如图7-13。
图7-13 局部剖视图 局部剖视图既能表达机件的外形，又能表达机件的内部结构，它不受机件是否对称的限制，剖切位置及剖切范围可根据机件的结构形状灵活选定，所以它应用广泛，常用于下列几种情况：
1）不对称的机件内外形状都较复杂，既要表达外形，又要表达内形时。
2）机件上需表达局部内形，但不必或不宜采用全剖视，如图7-14。
3）对称机件的内外形轮廓线和对称中心线重合，不宜采用半剖视图时，如图7-12。
图7-14 局部剖视表示实心零件上的孔和槽
剖视部分与视图部分用波浪线分界。
在画波浪线时要注意：
波浪线表示断裂边界的投影，。
机械制图剖视图的种类及画法
机械制图剖视图的种类及画法剖视图的种类及画法1、剖视的概念物体的内部结构，用虚线表示，如图所示，这样容易使物体层次结构不清，给读图带来困难，此时可采用GB/T 17452-1998规定的剖视画法。
2、剖视图的画法一、确定剖切面的位置剖切面的的位置一般应通过物体的孔洞、槽等内部结构的轴线或对称面; 二、画出剖切后的剖面区域;三、画出剖切面后面的可见轮廓线。
四、在剖面区域内应画上剖面符号以表示物体的材料，并完成其它视图。
? 剖视的目的是为了更清晰地表达物体的层次，凡已经表达清楚的结构，在各视图中的虚线轮廓线不再画出。
? 剖视只是假想将某视图剖开，所以某视图的剖视不影响其它视图的完整性。
其它视图仍应完整画出。
(a)物体的视图 (b)画出剖面区域 (c)完成剖视图五、剖视图的标注一般应在剖视图上方注出剖视图的名称“×-×”(×为大写拉丁字母或阿拉伯数字，如“A-A”)。
在相应的视图上用剖切符号(粗短画)表示剖切位置的起、迄和转折，用箭头指示投射方向，并注上同样的字母，如“A”。
剖切符号尽可能不与图形轮廓线相交。
当剖视图按投影关系配置，中间没有其它视图隔开，可省略箭头。
当剖切面通过物体的对称面或基本对称面，且剖视图按投影关系配置，中间又没有其它图形隔开时，可以省略标注，如图(a)中的左视图，其全剖视省略了标注。
还要注意，同一机件的剖面线倾斜方向应相同、间隔应相等，当图中的主要轮廓线与水平成写45?或接近45?时，该图的剖面线应画成与水平成30?或60?，如图(b)所示。
(a) 剖面线的画法 (b) 剖面线的画法剖切符号、剖切线和字母的组合标注如图所示。
剖切线也可省略不画，如图所示。
(a)组合标注 (b)省略剖切线剖切符号、剖切线和字母的组合标注六、剖面区域的表示法(GB/T 17453-1998)剖面符号(也叫剖面线)随物体所用材料类别的不同而不同。
不需在剖面区域表示材料类别时，可用通用剖面线表示。
局部剖视图
局部剖视图
局部剖视图是用剖切平面局部地剖开机件所得的视图。
局部剖视图主要用于表达不宜采用全剖视图和半剖视图的机件。
视图：
为了便于看图，视图通常用来表达机件的外部形状，所以一般只画出机件的可见部分，必要时才用虚线表达其不可见部分。
视图种类有基本视图、向视图、局部视图和斜视图四种。
GB/T1745l一1998《技术制图图样画法视图》和GB/T4458.1—2002《机械制图图样画法视图》是国家标准关于视图的规定。
剖视图简介：
视图虽然能完整地表达机件的外部形状结构，但当机件的内部结构比较复杂时，在视图中会出现很多虚线，而且这些虚线往往与机件的其他轮廓线重叠在一起，影响图形的清晰度，不便于看图及标注尺寸。
因此，国家标准规定常用剖视图来表达机件的内部结构。
GB/T17452--1998《技术制图图样画法剖视图和断面图》和
GB/T4458.6—2002《机械制图图样画法剖视图和断面图》是国家标准关于剖视图和断面图的规定。
有些零件内部构件非常复杂，为了表达清楚内部构件的形状和尺寸，同时避免虚线表达所造成的不足，GB中规定了可以采用“剖视”的方法进行表达。
根据剖切范围的不同，剖视图分为全剖视图、半剖视图和局部剖视图。
根据剖切面的不同，又将剖视图分为单一剖面剖切、旋转剖和阶梯剖等。
假想用剖切面（平面或曲面）剖切机件，将处在观察者和剖切面之间的部分移去，而将其余部分向平行于剖切面的投影面投射所得的图形称为剖视图，简称剖视。
通过机件前后对称面的正平面，假想把机件剖开，移去剖切平面前的部分，再向正投影面投射，就得到了位于主视图位置上的剖视图。
教你如何做局部剖视图
教你如何做局部剖视图
两种方式：封闭曲线和非封闭曲线
1.封闭曲线的方法
✓边缘曲线的创建（草图方式）
选中要剖切的试图，右键→激活草图（从6.0后草图功能集成到制图下面，所有的曲线都可以通过草图方便绘出）
或者可以通过这里进行切换，和图层的方式差不多
通过绘制样条曲线，选择封闭的方式，注意和视图相交的地方，尽量保持美观，因为这两条线条会最后在视图上显示出来。
✓使用局部剖命令
第一步选择视图
第二步选择点，就是剖切位置，一般是通过投影视图选取
第三步方向，不用自己选择，默认的一般都是正确的
第四步选择绘制好的边缘线
完成即可。
2.非封闭方法的创建
前期工作和前面的一样，只是样条是非封闭的
选择完毕后，会发现出线第五个选项，此时系统会自动的生成一条边界线，只需要选中中间部位，进行拖动就可以了，拖动后的线段在进行拖动，直到达到要求。
完成，即可搞定！方法总结：
1 草图在绘制边界曲线的使用，要注意必须在当前视图下绘制，否则选不中。
2 针对封闭和不封闭的两种方式，根据视图的实际情况选取，如果需要两个边界的话，则选择封闭的，如果一个边界的话，就选择开放的。
UG局部剖视图经典 教程
概述如何选项局部剖视图允许您通过移除部件得某个外部区域来查瞧其部件内部。
局部剖切区域定义为一个边界曲线得闭环。
局部剖视图注释:请注意以下例外情况:只有局部剖视图得平面剖切面才可以加上剖面线。
您可以使用草图曲线或基本曲线创建局部剖边界。
但草图曲线通常适用于２D图纸平面。
如果您需要在其她平面中创建边界曲线,必须展开视图并创建基本曲线。
通过拟合方法创建得样条对局部剖视图边界不可选。
如果您希望使用样条作为局部剖视图得边界曲线,则这些样条必须就是使用通过点或根据极点创建得。
用于定义基本点得得曲线不能用做边界曲线。
不能选择旋转视图作为局部剖视图得候选对象。
位于何处?应用模块制图工具条图纸→局部剖视图菜单插入→视图→局部剖这些信息有用吗?就是否我不知道概述如何选项1. 右键单击视图,选择扩展成员视图,即可展开制图视图。
2. 使用曲线工具条可创建与视图相关得曲线以表示局部剖得边界。
提示:创建曲线之前必须使曲线工具条显示出来。
要显示此工具条，右键单击工具条区域并选择曲线。
注释：对于仅需要简单正交局部剖得局部剖视图,不需要展开视图就可添加曲线。
您可以右键单击并使视图成为活动草图视图,然后添加草图曲线以定义局部剖边界。
您可以创建一组封闭曲线,或创建一条开放曲线,并让NX 在创建过程中自动闭合边界。
这样就可以把单条样条放置在视图中，从而在部件上标识出局部剖得范围。
3. 右键单击视图背景然后选择展开,即可展开制图视图。
4. 在图纸工具条上,单击局部剖视图，或选择插入→视图→局部剖。
5. 确保选择创建。
6. 选择已经添加了局部剖曲线得视图。
7. 选择一个基点。
您可以从图纸页上得任意视图中选择。
视图中显示基点与默认拉伸方向。
8. 如果默认得视图法向矢量不符合您得要求，必要时可以使用矢量反向或从矢量构造器列表中选择一个选项来指定不同得拉伸矢量。
9. 单击鼠标中键以转至选择曲线。
10. 选择该曲线。
11. 单击鼠标中键以转至修改边界曲线。
机械制图17.3.2.3 局部剖视图
三、三种剖视图
图示摇杆臂的左右轴孔都需剖开表达，但又不宜 作全剖或半剖视图，故采用局部剖视图。
§2-2 点的两面投影
三、三种剖视图
图示摇杆臂的左右轴孔都需剖开表达，但又不宜 作全剖或半剖视图，故采用局部剖视图。
以中心线为分界线
§2-2 点的两面投影
三、三种剖视图
画局部剖视图的注意事项：
1.局部剖视图的剖切位置和剖切范围视实际需要而定，但 使用时要考虑看图方便，剖切不宜过于零碎。
2.作为剖视与视图分界线的波浪线，只能画在机件的实体 部分，而不能画入孔、槽或画出机件外。
不能画 在机件 外
错误
不能画 入孔、
槽内
§2-2 点的两面投影
正确
三、三种剖视图
画局部剖视图的注意事项：
3.波浪线不能与图中的其他图线重合，也不能成为其他图
线的延长线，以免引起误解。
不能与 轮廓线 重合
不能与 轮廓线 重合
剖切位置 明显，可 不必标注
§2-2 点的两面投影
三、三种剖视图
画局部剖视图的注意事项：
5.局部剖视图和全剖视图的标注方法相同；当剖 切位置明显且又不致引起误解时，也可以不标注。
A
Aቤተ መጻሕፍቲ ባይዱ
A –A
§2-2 点的两面投影
剖切位置 不明显， 应标注
本小节结束
§2-2 点的两面投影
错误
§2-2 点的两面投影 正确
三、三种剖视图
画局部剖视图的注意事项： 4.当被剖切的部分为回转体时，允许将回转体的
中心线作为剖视与视图的分界线。
以中心线 为分界线
§2-2 点的两面投影
三、三种剖视图
画局部剖视图的注意事项： 5.局部剖视图和全剖视图的标注方法相同；当剖
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
课堂练习二
选择正确的剖视图， 选择正确的剖视图，请在括号内打上勾
复习引入
新课讲解
课堂练习一
重点归纳
课堂练习二
难点思考
课堂小结
课后练习
课堂练习三
分析剖视图中错误， 分析剖视图中错误，在右边画出正确的剖视图
复习引入
新课讲解
复习引入
如果既要把机件内部形状表达清 如果既要把机件内部形状表达清 又能保留机件的某些外形， 楚，又能保留机件的某些外形，
但是机件不对称怎么办？ 机件不对称怎么办？
复习引入
新课讲解
课堂练习一
重点归纳
课堂练习二
难点思考
课堂小结
课后练习
新课讲解
复习引入
新课讲解
课堂练习一
重点归纳
课堂练习二
难点思考
课堂小结
课堂练习一
重点归纳
课堂练习二
难点思考
课堂小结
课后练习
难点思考
B B
A C A
局部剖视图与 局部视图的区 别？
复习引入 新课讲解 课堂练习一 重点归纳 课堂练习二 难点思考
C
课堂小结
课后练习
课堂练习四
改画下面视图为局部剖视图。 改画下面视图为局部剖视图。
复习引入
新课讲解课堂Βιβλιοθήκη 习一重点归纳课堂练习二
课后练习
课堂练习一
参照轴测图， 参照轴测图，请将下图改画成局部剖视图
复习引入
新课讲解
课堂练习一
重点归纳
课堂练习二
难点思考
课堂小结
课后练习
重点归纳
局部剖视图时的注意事项： 局部剖视图时的注意事项： 1.局部剖视图用波浪线分界。 1.局部剖视图用波浪线分界。 局部剖视图用波浪线分界 2.波浪线不应与其它图线重 2.波浪线不应与其它图线重 合； 3.波浪线不得超过图形轮廓 3.波浪线不得超过图形轮廓 线之外（不穿空）。 线之外（不穿空）。 4.如遇坑、孔等结构时， 4.如遇坑、孔等结构时，应 如遇坑 将这些结构的空洞部分的波 浪线断开。 浪线断开。
难点思考
课堂小结
课后练习
本节课小结
局部剖视图， 局部剖视图，既能把机件内部形状表达清 1、局部视图的定义 又能保留机件的某些外形， 楚，又能保留机件的某些外形，其剖切位置和范 2、局部视图的画法注意点 围可根据需要而定（也是“内外兼顾” 围可根据需要而定（也是“内外兼顾” “两全其 美” ），因此是一种及其灵活的表达方法，一般 ），因此是一种及其灵活的表达方法， 因此是一种及其灵活的表达方法 3、局部视图的使用场合 适用于： 适用于：
局部剖视图
主讲：王燕 主讲：
复习引入
全剖视图 半剖视图
局部剖视图
剖视图
复习引入
新课讲解
课堂练习一
重点归纳
课堂练习二
难点思考
课堂小结
课后练习
复习引入
A
A
半剖视图 全剖视图 归 纳：
全剖视图运用在什么场合？ 全剖视图运用在什么场合？ 半剖视图运用在什么场合？ 半剖视图运用在什么场合？
复习引入 新课讲解 课堂练习一 重点归纳 课堂练习二 难点思考 课堂小结 课后练习
复习引入
新课讲解
课堂练习一
重点归纳
课堂练习二
难点思考
课堂小结
课后练习
提高练习
将以下视图该画成局部剖视图
复习引入
新课讲解
课堂练习一
重点归纳
课堂练习二
难点思考
课堂小结
课后练习
课后练习
将以下视图该画成局部剖视图
复习引入
新课讲解
课堂练习一
重点归纳
课堂练习二
难点思考
课堂小结
课后练习
谢谢指导
复习引入
新课讲解
课堂练习一
重点归纳
课堂练习二
难点思考
课堂小结
课后练习
