电磁铁的原理(新)

电磁铁的原理(新)

电磁铁的原理实际上就是能量转换。只是这些能量转换需要介质。把这些介质按照能量转换的需要而组合起来的东西，就是电磁铁。

能量转换即：电---磁---力

介质即：线圈、铁芯、外壳

简单地讲，电磁铁就是将线圈装进外壳之后通电，线圈产生的磁力将铁芯吸进或者推出。

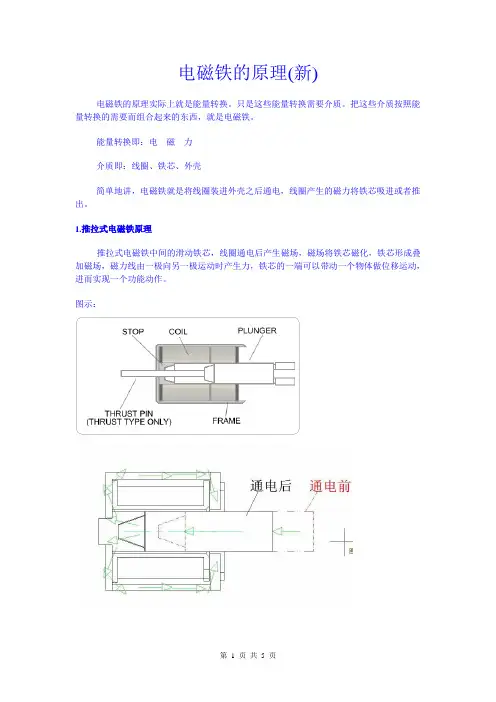

1.推拉式电磁铁原理

推拉式电磁铁中间的滑动铁芯，线圈通电后产生磁场，磁场将铁芯磁化，铁芯形成叠加磁场，磁力线由一极向另一极运动时产生力，铁芯的一端可以带动一个物体做位移运动，进而实现一个功能动作。

图示：

吸盘式电磁铁通电后如同强磁的功能，能将铁质重物吸住固定或者移位。断电后没有磁性，使用方便经济。吸盘式电磁铁另一头是没有磁性的，通过外壳导磁和屏蔽，电磁铁外围没有磁性，做到了该有磁性的地方磁力极强，不该有磁性的地方磁力极弱。

图示：

3.自保持电磁铁

自保持电磁铁有两个线圈，在电磁铁线圈的中间或者一端加装强磁，通过强磁的磁力将滑动铁芯保持在线圈的一端。当线圈通电时强磁的磁力被抵消或者减弱，从而将滑动铁芯拉动到另外一个位置。线圈只是瞬间通电，因此不会发热。

图例：

拍打式电磁铁是吸盘电磁铁和推拉式电磁铁结合应用的体现，综合了两者的特点。通过线圈和固定铁芯的磁场，将杠杆拍板的一端吸合下来，拍打板的另一端翘起来了。就像压跷跷板一样，进而实现一个拨分的作用。

图例：

5.旋转式电磁铁原理

旋转式电磁铁原理类同于马达。只是旋转电磁铁不能朝一个方向一直旋转，只能是90度、120度、或者180度旋转之后通过回行弹簧在复位到原来的的状态。旋转电磁铁在转

动的同时，转动铁芯可以伸出，进而达到同时实现2个功能，这是马达做不到的，因此旋转电磁铁在自动化设备中应用广泛

图示：

6.摆动电磁铁原理

摆动电磁铁是在一个线圈旁边加装一个强磁铁，线圈通电时抵消或者减弱强磁的磁力，将摆动铁芯吸合至另外一端。摆动铁芯是一个杠杆作用，摆动杆的另一端进行摆动动作。

图示：

7、电永磁吸盘电磁铁原理

电永磁吸盘电磁铁是由永磁铁和吸盘电磁铁组成的。平时由永磁铁吸附，需要断开的时候吸盘电磁铁工作，把永磁铁的吸力抵消或者减弱，从而达到整体上没有磁性。车床加工中心就使用这种电磁铁来固定金属加工件的。

图示：

电磁铁分类由广州思德隆电子有限公司（）() 工程部提供。
