信号的频谱分析及MATLAB实现

合集下载

matlab 信号 频谱分析实验报告

matlab 信号 频谱分析实验报告

matlab 信号频谱分析实验报告实验背景:信号频谱分析是一种通过将信号在频域上进行分解和分析的方法,用于研究信号的频率成分和频率特性。

Matlab是一种常用的科学计算软件,拥有强大的信号处理和频谱分析功能。

本实验旨在通过使用Matlab对信号进行频谱分析,探索信号的频率特性。

实验目的:1. 了解信号频谱分析的基本概念和方法;2. 掌握Matlab中信号频谱分析的基本操作;3. 分析不同类型信号的频谱特性。

实验步骤:1. 生成信号:首先,我们需要生成一个待分析的信号。

可以选择不同类型的信号,如正弦信号、方波信号或噪声信号。

在Matlab中,可以使用相关函数生成这些信号。

2. 绘制时域图:使用Matlab绘制生成的信号的时域图。

时域图展示了信号在时间上的变化情况,可以帮助我们对信号有一个直观的了解。

3. 进行频谱分析:使用Matlab中的傅里叶变换函数对信号进行频谱分析。

傅里叶变换可以将信号从时域转换到频域,得到信号的频谱图。

频谱图展示了信号在不同频率上的能量分布情况。

4. 绘制频谱图:使用Matlab绘制信号的频谱图。

频谱图可以帮助我们观察信号的频率成分和频率特性。

可以选择使用不同的频谱分析方法,如快速傅里叶变换(FFT)或功率谱密度估计(PSD)。

5. 分析频谱特性:观察频谱图,分析信号的频率成分和频率特性。

可以计算信号的主要频率分量,如峰值频率或频率范围。

还可以计算信号的能量分布情况,了解信号在不同频率上的能量分布情况。

实验结果与讨论:通过对不同类型信号进行频谱分析实验,我们可以得到以下结果和讨论:1. 正弦信号的频谱特性:正弦信号在频谱上只有一个频率成分,即信号的频率。

通过频谱分析,我们可以准确地确定正弦信号的频率。

2. 方波信号的频谱特性:方波信号在频谱上存在多个频率成分,主要包括基波频率和谐波频率。

通过频谱分析,我们可以观察到方波信号频谱上的多个峰值。

3. 噪声信号的频谱特性:噪声信号在频谱上呈现较为均匀的能量分布,没有明显的峰值。

实验2利用MATLAB分析信号频谱及系统的频率特性

实验2利用MATLAB分析信号频谱及系统的频率特性

实验2利用MATLAB分析信号频谱及系统的频率特性引言:在信号处理和通信领域中,频谱分析是一项非常重要的技术。

频谱分析可以帮助我们了解信号的频率特性,包括频率成分和幅度。

MATLAB是一款功能强大的数学软件,提供了多种工具和函数用于信号处理和频谱分析。

本实验旨在通过MATLAB分析信号频谱及系统的频率特性,深入理解信号处理和频域分析的原理和应用。

实验步骤:1.生成一个信号并绘制其时域波形。

首先,我们可以使用MATLAB提供的函数生成一个信号。

例如,我们可以生成一个用正弦函数表示的周期信号。

```matlabt=0:0.001:1;%时间范围为0到1秒,采样率为1000Hzf=10;%信号频率为10Hzx = sin(2*pi*f*t); % 生成正弦信号plot(t,x) % 绘制信号的时域波形图title('Time domain waveform') % 添加标题```2.计算信号的频谱并绘制频谱图。

使用MATLAB中的FFT函数可以计算信号的频谱。

FFT函数将信号从时域转换为频域。

```matlabFs=1000;%采样率为1000HzL = length(x); % 信号长度NFFT = 2^nextpow2(L); % FFT长度X = fft(x,NFFT)/L; % 计算X(k)f = Fs/2*linspace(0,1,NFFT/2+1); % 计算频率轴plot(f,2*abs(X(1:NFFT/2+1))) % 绘制频谱图title('Frequency spectrum') % 添加标题```3.使用MATLAB分析系统的频率特性。

MATLAB提供了Signal Processing Toolbox,其中包含了分析系统频率特性的函数和工具。

```matlabHd = designfilt('lowpassfir', 'FilterOrder', 6,'CutoffFrequency', 0.3, 'SampleRate', Fs); % 设计一个低通滤波器fvtool(Hd) % 显示滤波器的频率响应``````matlab[W,F] = freqz(Hd); % 计算滤波器的频率响应plot(F,abs(W)) % 绘制滤波器的振幅响应title('Frequency response of lowpass filter') % 添加标题```实验结果:运行上述代码后,我们可以得到如下结果:1.时域波形图2.频谱图3.滤波器频率响应讨论与结论:本实验通过MATLAB分析信号频谱及系统的频率特性,深入理解了信号处理和频域分析的原理和应用。

利用Matlab进行频谱分析的方法

利用Matlab进行频谱分析的方法

利用Matlab进行频谱分析的方法引言频谱分析是信号处理和电子工程领域中一项重要的技术,用于分析信号在频率域上的特征和频率成分。

在实际应用中,频谱分析广泛应用于音频处理、图像处理、通信系统等领域。

Matlab是一种强大的工具,可以提供许多功能用于频谱分析。

本文将介绍利用Matlab进行频谱分析的方法和一些常用的工具。

一、Matlab中的FFT函数Matlab中的FFT(快速傅里叶变换)函数是一种常用的频谱分析工具。

通过使用FFT函数,我们可以将时域信号转换为频域信号,并得到信号的频谱特征。

FFT 函数的使用方法如下:```Y = fft(X);```其中,X是输入信号,Y是输出的频域信号。

通过该函数,我们可以得到输入信号的幅度谱和相位谱。

二、频谱图的绘制在进行频谱分析时,频谱图是一种直观和易于理解的展示形式。

Matlab中可以使用plot函数绘制频谱图。

首先,我们需要获取频域信号的幅度谱。

然后,使用plot函数将频率与幅度谱进行绘制。

下面是一个示例:```X = 1:1000; % 时间序列Y = sin(2*pi*10*X) + sin(2*pi*50*X); % 输入信号Fs = 1000; % 采样率N = length(Y); % 信号长度Y_FFT = abs(fft(Y)); % 计算频域信号的幅度谱f = (0:N-1)*(Fs/N); % 频率坐标plot(f, Y_FFT);```通过上述代码,我们可以得到输入信号在频谱上的特征,并将其可视化为频谱图。

三、频谱分析的应用举例频谱分析可以应用于许多实际问题中。

下面将介绍两个常见的应用举例:语音信号分析和图像处理。

1. 语音信号分析语音信号分析是频谱分析的一个重要应用领域。

通过对语音信号进行频谱分析,我们可以探索声波的频率特性和信号的频率成分。

在Matlab中,可以使用wavread 函数读取音频文件,并进行频谱分析。

下面是一个示例:```[waveform, Fs] = wavread('speech.wav'); % 读取音频文件N = length(waveform); % 信号长度waveform_FFT = abs(fft(waveform)); % 计算频域信号的幅度谱f = (0:N-1)*(Fs/N); % 频率坐标plot(f, waveform_FFT);```通过上述代码,我们可以获取语音信号的频谱特征,并将其可视化为频谱图。

实验三用FFT对信号进行频谱分析和MATLAB程序

实验三用FFT对信号进行频谱分析和MATLAB程序

实验三用FFT对信号进行频谱分析和MATLAB程序实验三中使用FFT对信号进行频谱分析的目的是通过将时域信号转换为频域信号,来获取信号的频谱信息。

MATLAB提供了方便易用的函数来实现FFT。

首先,我们需要了解FFT的原理。

FFT(快速傅里叶变换)是一种快速计算离散傅里叶变换(DFT)的算法,用于将离散的时间域信号转换为连续的频域信号。

FFT算法的主要思想是将问题划分为多个规模较小的子问题,并利用DFT的对称性质进行递归计算。

FFT算法能够帮助我们高效地进行频谱分析。

下面是一个使用MATLAB进行频谱分析的示例程序:```matlab%生成一个10秒钟的正弦波信号,频率为1Hz,采样率为100Hzfs = 100; % 采样率t = 0:1/fs:10-1/fs; % 时间范围f=1;%正弦波频率x = sin(2*pi*f*t);%进行FFT计算N = length(x); % 信号长度X = fft(x); % FFT计算magX = abs(X)/N; % 幅值谱frequencies = (0:N-1)*(fs/N); % 频率范围%绘制频谱图figure;plot(frequencies, magX);xlabel('频率(Hz)');ylabel('振幅');title('信号频谱');```上述代码生成了一个10秒钟的正弦波信号,频率为1 Hz,采样率为100 Hz。

通过调用MATLAB的fft函数计算信号的FFT,然后计算每个频率分量的幅值谱,并绘制出信号频谱图。

在频谱图中,横轴表示频率,纵轴表示振幅。

该实验需要注意以下几点:1.信号的采样率要与信号中最高频率成一定比例,以避免采样率不足导致的伪频谱。

2.FFT计算结果是一个复数数组,我们一般只关注其幅值谱。

3.频率范围是0到采样率之间的频率。

实验三的报告可以包含以下内容:1.实验目的和背景介绍。

用FFT对信号作频谱分析Matlab程序

用FFT对信号作频谱分析Matlab程序

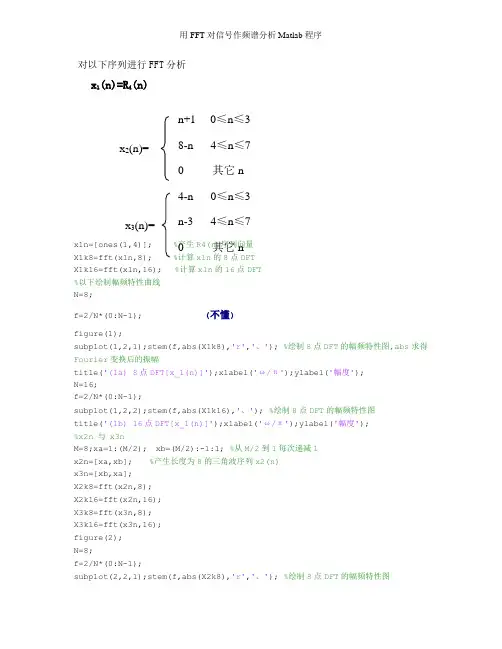

对以下序列进行FFT 分析x 1(n)=R 4(n)x 2(n)=x 3(n)=x1n=[ones(1,4)]; %产生R4(n)序列向量X1k8=fft(x1n,8); %计算x1n 的8点DFTX1k16=fft(x1n,16); %计算x1n 的16点DFT%以下绘制幅频特性曲线N=8;f=2/N*(0:N-1); (不懂)figure(1);subplot(1,2,1);stem(f,abs(X1k8),'r','、'); %绘制8点DFT 的幅频特性图,abs 求得Fourier 变换后的振幅title('(1a) 8点DFT[x_1(n)]');xlabel('ω/π');ylabel('幅度');N=16;f=2/N*(0:N-1);subplot(1,2,2);stem(f,abs(X1k16),'、'); %绘制8点DFT 的幅频特性图title('(1b) 16点DFT[x_1(n)]');xlabel('ω/π');ylabel('幅度');%x2n 与 x3nM=8;xa=1:(M/2); xb=(M/2):-1:1; %从M/2到1每次递减1x2n=[xa,xb]; %产生长度为8的三角波序列x2(n)x3n=[xb,xa];X2k8=fft(x2n,8);X2k16=fft(x2n,16);X3k8=fft(x3n,8);X3k16=fft(x3n,16);figure(2);N=8;f=2/N*(0:N-1);subplot(2,2,1);stem(f,abs(X2k8),'r','、'); %绘制8点DFT 的幅频特性图n+1 0≤n ≤3 8-n 4≤n ≤7 0 其它n 4-n 0≤n ≤3 n-3 4≤n ≤70 其它ntitle('(2a) 8点DFT[x_2(n)]');xlabel('ω/π');ylabel('幅度'); subplot(2,2,3);stem(f,abs(X3k8),'r','、'); %绘制8点DFT的幅频特性图title('(3a) 8点DFT[x_3(n)]');xlabel('ω/π');ylabel('幅度');N=16;f=2/N*(0:N-1);subplot(2,2,2);stem(f,abs(X2k16),'、'); %绘制8点DFT的幅频特性图title('(2b) 16点DFT[x_2(n)]');xlabel('ω/π');ylabel('幅度'); subplot(2,2,4);stem(f,abs(X3k16),'、'); %绘制8点DFT的幅频特性图title('(3b) 16点DFT[x_3(n)]');xlabel('ω/π');ylabel('幅度');%x4n 与 x5nN=8;n=0:N-1;x4n=cos(pi*n/4);x5n=cos(pi*n/4)+cos(pi*n/8);X4k8=fft(x4n,8);X4k16=fft(x4n,16);X5k8=fft(x5n,8);X5k16=fft(x5n,16);figure(3);N=8;f=2/N*(0:N-1);subplot(2,2,1);stem(f,abs(X4k8),'r','、'); %绘制8点DFT的幅频特性图title('(4a) 8点DFT[x_4(n)]');xlabel('ω/π');ylabel('幅度'); subplot(2,2,3);stem(f,abs(X5k8),'r','、'); %绘制8点DFT的幅频特性图title('(5a) 8点DFT[x_5(n)]');xlabel('ω/π');ylabel('幅度');N=16;f=2/N*(0:N-1);subplot(2,2,2);stem(f,abs(X4k16),'、'); %绘制8点DFT的幅频特性图title('(4b) 16点DFT[x_4(n)]');xlabel('ω/π');ylabel('幅度'); subplot(2,2,4);stem(f,abs(X5k16),'、'); %绘制8点DFT的幅频特性图title('(5b) 16点DFT[x_5(n)]');xlabel('ω/π');ylabel('幅度');%x8nFs=64; T=1/Fs;N=16;n=0:N-1; %对于N=16的情况nT = n*T;x8n=cos(8*pi*nT)+cos(16*pi*nT)+cos(20*pi*nT)X8k16=fft(x8n,16);N=16;f=2/N*(0:N-1);figure(4);subplot(2,2,1);stem(f,abs(X8k16),'、'); %绘制8点DFT的幅频特性图title('(6a) 16点DFT[x_8(n)]');xlabel('ω/π');ylabel('幅度');N=32;n=0:N-1; %对于N=16的情况nT = n*T;x8n=cos(8*pi*nT)+cos(16*pi*nT)+cos(20*pi*nT)X8k32=fft(x8n,32);N=32;f=2/N*(0:N-1);subplot(2,2,2);stem(f,abs(X8k32),'、'); %绘制8点DFT的幅频特性图title('(6b) 32点DFT[x_8(n)]');xlabel('ω/π');ylabel('幅度'); N=64;n=0:N-1; %对于N=16的情况nT = n*T;x8n=cos(8*pi*nT)+cos(16*pi*nT)+cos(20*pi*nT)X8k64=fft(x8n,64);N=64;f=2/N*(0:N-1);subplot(2,2,3);stem(f,abs(X8k64),'、'); %绘制8点DFT的幅频特性图title('(6c) 64点DFT[x_8(n)]');xlabel('ω/π');ylabel('幅度');。

用MATLAB对信号做频谱分析

用MATLAB对信号做频谱分析

⽤MATLAB对信号做频谱分析1.⾸先学习下傅⾥叶变换的东西。

学⾼数的时候⽼师只是将傅⾥叶变换简单的说了下,并没有深⼊的讲解。

⽽现在看来,傅⾥叶变换似乎是信号处理的⽅⾯的重点只是呢,现在就先学习学习傅⾥叶变换吧。

上⾯这幅图在知乎⼀个很著名的关于傅⾥叶变换的⽂章中的核⼼插图,我觉得这幅图很直观的就说明了傅⾥叶变换的实质。

时域上的东西直观的反应到了频域上了,很完美的结合到了⼀起,233333. ⽆数正弦波叠加,震荡的叠加的最后结果竟然是⽅波,同理,任何周期性函数竟然都能拆分为傅⾥叶级数的形式,这样的简介与优雅,真令⼈折服。

2.MATLAB对信号做频谱分析代码:(1)对 f1 = Sa(2t)的频谱分析1 clear;clc;2 hold on;3 R=0.05;4 t=-1.2:R:1.2;5 t1 = 2*t;6 f1=sinc(t1); %Sa函数7 subplot(1,2,1),plot(t,f1)8 xlabel('t'),ylabel('f1')9 axis([-2,2,-0.3,1.2]); %写出Sa函数上下限1011 N=1000;12 k=-N:N;13 W1=40;14 W=k*W1/N;15 F=f1*exp(-j*t'*W)*R; %f1的傅⾥叶变换16 F=real(F); %取F的实部17 subplot(1,2,2),plot(W,F)18 xlabel('W'),ylabel('F(jw)')View Code结果如下图:(2)对 f2 = u(t+2) - u(t-2)的频谱分析1 R=0.05;2 t=-3:R:3;3 f2=(t>=-2)-(t>=2);4 subplot(1,2,1),plot(t,f2)5 grid on;6 xlabel('t'),ylabel('f2')7 axis([-3,3,-0.5,1.5]);89 N=1000;k=-N:N;10 W1=40;11 W=k*W1/N;12 F=f2*exp(-j*t'*W)*R;13 F=real(F);14 subplot(1,2,2),plot(W,F)15 grid on;16 xlabel('W'),ylabel('F(jw)')View Code结果如下图:(3)对f3 = t[u(t+1) - u(t-1) ]的频谱分析1 R=0.05;2 h=0.001;3 t=-1.2:R:1.2;4 y=t.*(t>=-1)-t.*(t>=1);5 f4=diff(y)/h;6 subplot(1,2,1),plot(t,y)7 xlabel('t'),ylabel('y')8 axis([-1.2,1.2,-1.2,1.2]);910 N=1000;11 k=-N:N;12 W1=40;13 W=k*W1/N;14 F=y*exp(-j*t'*W)*R;15 F=real(F);16 subplot(1,2,2),plot(W,F)17 xlabel('W'),ylabel('F(jw)')18 axis([-40,40,-0.06,0.06]);View Code结果如下图:(4)对正弦波做FFT频谱分析1 %*************************************************************************%2 % FFT实践及频谱分析 %3 %*************************************************************************%4 %***************正弦波****************%5 fs=100;%设定采样频率6 N=128;7 n=0:N-1;8 t=n/fs;9 f0=10;%设定正弦信号频率10 %⽣成正弦信号11 x=sin(2*pi*f0*t);12 figure(1);13 subplot(231);14 plot(t,x);%作正弦信号的时域波形15 xlabel('t');16 ylabel('y');17 title('正弦信号y=2*pi*10t时域波形');18 grid;1920 %进⾏FFT变换并做频谱图21 y=fft(x,N);%进⾏fft变换22 mag=abs(y);%求幅值23 f=(0:length(y)-1)'*fs/length(y);%进⾏对应的频率转换24 figure(1);25 subplot(232);26 plot(f,mag);%做频谱图27 axis([0,100,0,80]);28 xlabel('频率(Hz)');29 ylabel('幅值');30 title('正弦信号y=2*pi*10t幅频谱图N=128');31 grid;3233 %求均⽅根谱34 sq=abs(y);35 figure(1);36 subplot(233);37 plot(f,sq);38 xlabel('频率(Hz)');39 ylabel('均⽅根谱');40 title('正弦信号y=2*pi*10t均⽅根谱');41 grid;4243 %求功率谱44 power=sq.^2;45 figure(1);46 subplot(234);47 plot(f,power);48 xlabel('频率(Hz)');49 ylabel('功率谱');50 title('正弦信号y=2*pi*10t功率谱');51 grid;5253 %求对数谱54 ln=log(sq);55 figure(1);56 subplot(235);57 plot(f,ln);58 xlabel('频率(Hz)');59 ylabel('对数谱');60 title('正弦信号y=2*pi*10t对数谱');61 grid;6263 %⽤IFFT恢复原始信号64 xifft=ifft(y);65 magx=real(xifft);66 ti=[0:length(xifft)-1]/fs;67 figure(1);68 subplot(236);69 plot(ti,magx);70 xlabel('t');71 ylabel('y');72 title('通过IFFT转换的正弦信号波形');73 grid;View Code执⾏结果如下图:(5)对矩形波做FFT频谱分析1 %****************2.矩形波****************%2 fs=10;%设定采样频率3 t=-5:0.1:5;4 x=rectpuls(t,2);5 x=x(1:99);6 figure(1);7 subplot(231); plot(t(1:99),x);%作矩形波的时域波形8 xlabel('t');9 ylabel('y');10 title('矩形波时域波形');11 grid;1213 %进⾏FFT变换并做频谱图14 y=fft(x);%进⾏fft变换15 mag=abs(y);%求幅值16 f=(0:length(y)-1)'*fs/length(y);%进⾏对应的频率转换17 figure(1);18 subplot(232);19 plot(f,mag);%做频谱图20 xlabel('频率(Hz)');21 ylabel('幅值');22 title('矩形波幅频谱图');23 grid;2425 %求均⽅根谱26 sq=abs(y);27 figure(1);28 subplot(233);29 plot(f,sq);30 xlabel('频率(Hz)');31 ylabel('均⽅根谱');32 title('矩形波均⽅根谱');33 grid;3435 %求功率谱36 power=sq.^2;37 figure(1);38 subplot(234);39 plot(f,power);40 xlabel('频率(Hz)');41 ylabel('功率谱');42 title('矩形波功率谱');43 grid;4445 %求对数谱46 ln=log(sq);47 figure(1);48 subplot(235);49 plot(f,ln);50 xlabel('频率(Hz)');51 ylabel('对数谱');52 title('矩形波对数谱');53 grid;5455 %⽤IFFT恢复原始信号56 xifft=ifft(y);57 magx=real(xifft);58 ti=[0:length(xifft)-1]/fs;59 figure(1);60 subplot(236);61 plot(ti,magx);62 xlabel('t');63 ylabel('y');64 title('通过IFFT转换的矩形波波形');65 grid;View Code执⾏结果如下图:(6)对⽩噪声做频谱分析1 %****************3.⽩噪声****************%2 fs=10;%设定采样频率3 t=-5:0.1:5;4 x=zeros(1,100);5 x(50)=100000;6 figure(1);7 subplot(231);8 plot(t(1:100),x);%作⽩噪声的时域波形9 xlabel('t');10 ylabel('y');11 title('⽩噪声时域波形');12 grid;1314 %进⾏FFT变换并做频谱图15 y=fft(x); %进⾏fft变换16 mag=abs(y);%求幅值17 f=(0:length(y)-1)'*fs/length(y);%进⾏对应的频率转换18 figure(1);19 subplot(232);20 plot(f,mag);%做频谱图21 xlabel('频率(Hz)');22 ylabel('幅值');23 title('⽩噪声幅频谱图');24 grid;2526 %求均⽅根谱27 sq=abs(y);28 figure(1);29 subplot(233);30 plot(f,sq);31 xlabel('频率(Hz)');32 ylabel('均⽅根谱');33 title('⽩噪声均⽅根谱');34 grid;3536 %求功率谱37 power=sq.^2;38 figure(1);39 subplot(234);40 plot(f,power);41 xlabel('频率(Hz)');42 ylabel('功率谱');43 title('⽩噪声功率谱');44 grid;4546 %求对数谱47 ln=log(sq);48 figure(1);49 subplot(235);50 plot(f,ln);51 xlabel('频率(Hz)');52 ylabel('对数谱');53 title('⽩噪声对数谱');54 grid;5556 %⽤IFFT恢复原始信号57 xifft=ifft(y);58 magx=real(xifft);59 ti=[0:length(xifft)-1]/fs;60 figure(1);61 subplot(236);62 plot(ti,magx);63 xlabel('t');64 ylabel('y');65 title('通过IFFT转换的⽩噪声波形');66 grid;View Code执⾏结果如下:。

matlab 信号 频谱分析实验报告

matlab 信号 频谱分析实验报告

matlab 信号频谱分析实验报告《Matlab 信号频谱分析实验报告》实验目的:通过Matlab软件对信号进行频谱分析,了解信号的频谱特性,并掌握频谱分析的基本方法。

实验原理:信号的频谱分析是指将信号在频域上进行分析,得到信号的频谱特性。

频谱分析可以帮助我们了解信号的频率成分,频率分布情况,以及信号的频谱密度等信息。

在Matlab中,可以使用fft函数对信号进行频谱分析,得到信号的频谱图像。

实验步骤:1. 生成信号:首先在Matlab中生成一个信号,可以是正弦信号、方波信号或者任意复杂的信号。

2. 采样信号:对生成的信号进行采样,得到离散的信号序列。

3. 频谱分析:使用fft函数对采样的信号进行频谱分析,得到信号的频谱特性。

4. 绘制频谱图像:将频谱分析得到的结果绘制成频谱图像,观察信号的频谱分布情况。

实验结果分析:通过频谱分析,我们可以得到信号的频谱图像,从图像中可以清晰地看出信号的频率成分,频率分布情况,以及信号的频谱密度等信息。

通过对信号频谱图像的观察和分析,可以更好地了解信号的频谱特性,为后续的信号处理和分析提供参考。

实验结论:通过本次实验,我们成功使用Matlab对信号进行了频谱分析,得到了信号的频谱特性,并且掌握了频谱分析的基本方法。

频谱分析是信号处理和分析的重要工具,对于理解信号的频率特性和频率分布情况具有重要意义。

希望通过本次实验,能够对信号的频谱分析有更深入的了解,并且能够在实际工程中应用到相关领域。

通过本次实验,我们对Matlab信号频谱分析有了更深入的了解,对信号处理和分析有了更深入的认识,也为我们今后的学习和工作提供了更多的帮助。

希望通过不断地实践和学习,能够更加深入地掌握信号频谱分析的相关知识,为实际工程应用提供更多的帮助。

利用MATLAB软件对音频信号进行频谱分析与处理

利用MATLAB软件对音频信号进行频谱分析与处理

利用MATLAB软件对音频信号进行频谱分析与处理一、简介频谱分析是通过对信号的频率成分进行分析,它允许我们了解信号的特性,计算信号的能量分布,同时还可以用来定位造成干扰的频率组件,以及检测和分析信号的变化。

MATLAB是一种编程语言和科学计算软件,它可以非常便捷地实现对音频信号的频谱分析和处理。

二、实现方法1.导入音频信号在使用MATLAB进行频谱分析时,首先需要先将音频信号导入MATLAB环境中。

可以使用audioplayer和audioread函数来完成这一步骤,示例代码如下:[audioData, fs] = audioread(‘AudioFile.wav’);player = audioplayer(audioData, fs);play(player);其中audioData表示从wav文件中读取的音频数据,fs表示采样率,player表示存储audioData和fs的audioplayer实例,play函数可以播放音频文件。

2.信号预处理针对所记录的音频信号,需要进行一些基本的信号处理操作,包括去噪、均衡、时域平均等。

去噪可以用MATLAB内置的函数完成,例如:audioData_NoiseRemoved = denoise(audioData,‘meanspectrum’);均衡是指将频谱的一些区域调整到更好的水平,可以用equalizer函数实现:audioData_Equalized = equalizer(audioData, ‘bandwidth’, 0.2);时域平均则可以使用conv函数实现:audioData_Meaned = conv(audioData, [1/N 1/N ... 1/N]);3.频谱分析频谱分析的主要工作是计算信号的谱密度,也就是每一个频率分量的能量。

应用MATLAB对信号进行频谱分析

应用MATLAB对信号进行频谱分析

应用MATLAB对信号进行频谱分析信号的频谱分析是一种重要的信号处理方法,可以帮助我们深入了解信号的频域特性。

MATLAB作为一种强大的科学计算软件,提供了丰富的工具和函数来进行频谱分析。

在MATLAB中,频谱分析可以使用多种方法来实现,包括离散傅立叶变换(DFT)、快速傅立叶变换(FFT)等。

下面将介绍几种常用的频谱分析方法及其在MATLAB中的应用。

1.离散傅立叶变换(DFT)离散傅立叶变换是将信号从时域转换到频域的一种方法。

在MATLAB 中,可以使用fft函数进行离散傅立叶变换。

例如,假设我们有一个长度为N的信号x,可以通过以下代码进行频谱分析:```matlabN = length(x);X = fft(x);fs = 1000; % 采样频率f = fs*(0:(N/2))/N;P = abs(X/N).^2;plot(f,P(1:N/2+1))```以上代码将信号x进行离散傅立叶变换,并计算频谱的幅度谱(P),然后根据采样频率和信号长度计算频率轴。

最后使用plot函数绘制频谱图。

2.快速傅立叶变换(FFT)快速傅立叶变换是一种高效的离散傅立叶变换算法,可以在较短的时间内计算出频谱。

在MATLAB中,fft函数实际上就是使用了快速傅立叶变换算法。

以下是使用FFT进行频谱分析的示例代码:```matlabN = length(x);X = fft(x);fs = 1000; % 采样频率f = fs*(0:(N/2))/N;P = abs(X/N).^2;plot(f,P(1:N/2+1))```3.窗函数窗函数可以改善频谱分析的效果,常见的窗函数有矩形窗、汉宁窗、汉明窗等。

在MATLAB中,可以使用window函数生成窗函数,然后将窗函数和信号进行乘积运算,再进行频谱分析。

以下是使用汉宁窗进行频谱分析的示例代码:```matlabN = length(x);window = hann(N);xw = x.*window';X = fft(xw);fs = 1000; % 采样频率f = fs*(0:(N/2))/N;P = abs(X/N).^2;plot(f,P(1:N/2+1))```以上代码通过生成一个汉宁窗,并将窗函数与信号进行乘积运算得到xw,然后将xw进行频谱分析。

应用MATLAB对信号进行频谱分析及滤波

应用MATLAB对信号进行频谱分析及滤波

应用MATLAB对信号进行频谱分析及滤波频谱分析和滤波是信号处理中常用的技术,可以帮助我们了解信号的频率特性并对信号进行去噪或增强。

MATLAB是一个强大的数学计算和工程仿真软件,提供了各种工具和函数用于频谱分析和滤波。

频谱分析是通过将信号在频域上进行分解来研究信号的频率特性。

MATLAB提供了几种进行频谱分析的函数,包括FFT(快速傅里叶变换)、periodogram和spectrogram等。

下面将以FFT为例,介绍如何使用MATLAB进行频谱分析。

首先,我们需要先生成一个信号用于频谱分析。

可以使用MATLAB提供的随机信号生成函数来生成一个特定频率和幅度的信号。

例如,可以使用以下代码生成一个包含两个频率成分的信号:```MATLABFs=1000;%采样率t=0:1/Fs:1;%时间向量,从0秒到1秒,采样率为Fsf1=10;%第一个频率成分f2=50;%第二个频率成分A1=1;%第一个频率成分的幅度A2=0.5;%第二个频率成分的幅度x = A1*sin(2*pi*f1*t) + A2*sin(2*pi*f2*t);```上述代码生成了一个采样率为1000Hz的信号,包含10Hz和50Hz两个频率的成分。

接下来,我们可以使用MATLAB的FFT函数对信号进行频谱分析,并将频谱绘制出来。

FFT函数将信号从时域转换到频域,并返回频谱幅度和频率信息。

以下是使用FFT函数对上述生成的信号进行频谱分析的代码:```MATLABN = length(x); % 信号长度X = abs(fft(x))/N; % 计算FFTf=(0:N-1)*(Fs/N);%计算频率坐标plot(f,X)xlabel('频率(Hz)')ylabel('幅度')title('信号频谱')```上述代码中,我们首先计算FFT并将结果除以信号长度,以得到正确的幅度值。

然后,我们计算频率坐标,并将频谱幅度与频率绘制出来。

matlab 信号 频谱分析实验报告

matlab 信号 频谱分析实验报告

MATLAB 信号频谱分析实验报告实验目的本实验旨在使用MATLAB软件进行信号频谱分析,包括对信号的时域分析和频域分析,以及频谱图的绘制和解读。

实验步骤1. 准备工作在开始实验之前,首先需要安装MATLAB软件,并启动软件。

2. 信号生成在MATLAB的命令窗口中,通过使用信号发生器生成一个信号。

可以选择使用正弦波、方波、三角波等不同类型的信号进行频谱分析。

3. 信号时域分析使用MATLAB的时域分析函数,如plot函数,绘制生成的信号的时域波形图。

plot(t, x);title('信号的时域波形图');xlabel('时间');ylabel('幅值');其中,t表示时间轴上的时间点,x表示生成的信号。

4. 信号频域分析使用MATLAB的频域分析函数,如fft函数,将时域信号转换为频域信号。

X = fft(x);可以通过计算得到信号的频率分量f和幅度谱A。

L = length(x);f = Fs*(0:(L/2))/L;A = abs(X/L);A = A(1:L/2+1);其中,Fs表示信号的采样率。

5. 绘制频谱图使用MATLAB的绘图函数,如plot函数,将频域信号的频谱绘制成图表。

plot(f, A);title('信号的频谱图');xlabel('频率');ylabel('幅值');6. 频谱图解读通过观察频谱图,可以分析信号在不同频率上的能量分布情况。

高幅度的频率分量表示信号在该频率上具有较大的能量,低幅度的频率分量表示信号在该频率上具有较小的能量。

7. 实验总结通过本次实验,我们学习了如何使用MATLAB进行信号的时域分析和频域分析。

时域分析可以帮助我们观察信号在时域上的变化情况,频域分析可以帮助我们了解信号在不同频率上的能量分布情况。

通过绘制频谱图,我们可以直观地观察信号的频谱特征,并进行进一步的信号分析和处理。

应用MATLAB对信号进行频谱分析及滤波

应用MATLAB对信号进行频谱分析及滤波

应用MATLAB对信号进行频谱分析及滤波fs=input('please input the fs:');%设定采样频率N=input('please input the N:');%设定数据长度t=0:0.001:1;f=100;%设定正弦信号频率%生成正弦信号x=sin(2*pi*f*t);figure(1);subplot(211);plot(t,x);%作正弦信号的时域波形axis([0,0.1,-1,1]);title('正弦信号时域波形');z=square(50*t);subplot(212)plot(t,z)axis([0,1,-2,2]);title('方波信号时域波形');grid;%进行FFT变换并做频谱图y=fft(x,N);%进行fft变换mag=abs(y);%求幅值f=(0:N-1)*fs/N;%横坐标频率的表达式为f=(0:M-1)*Fs/M; figure(2);subplot(211);plot(f,mag);%做频谱图axis([0,1000,0,200]);title('正弦信号幅频谱图');y1=fft(z,N);%进行fft变换mag=abs(y1);%求幅值f=(0:N-1)*fs/N;%横坐标频率的表达式为f=(0:M-1)*Fs/M; subplot(212);plot(f,mag);%做频谱图axis([0,1000,0,200]);title('方波信号幅频谱图');grid;%求功率谱sq=abs(y);power=sq.^2;figure(3)subplot(211);plot(f,power);title('正弦信号功率谱');grid;sq1=abs(y1);power1=sq1.^2;subplot(212);plot(f,power1);title('方波信号功率谱');grid;%用IFFT恢复原始信号xifft=ifft(y);magx=real(xifft);ti=[0:length(xifft)-1]/fs;figure(4);subplot(211);plot(ti,magx);axis([0,0.1,-1,1]);title('通过IFFT转换的正弦信号波形');zifft=ifft(y1);magz=real(zifft);ti1=[0:length(zifft)-1]/fs;subplot(212);plot(ti1,magz);title('通过IFFT转换的方波信号波形');grid;please input the fs:1000please input the N:1024。

如何在Matlab中进行信号频谱分析

如何在Matlab中进行信号频谱分析

如何在Matlab中进行信号频谱分析一、引言信号频谱分析是一种重要的信号处理技术,它可以帮助我们理解信号的频率特性和频谱分布。

在Matlab中,有多种方法可以用来进行信号频谱分析,本文将介绍其中几种常用的方法。

二、时域分析1. 快速傅里叶变换(FFT)快速傅里叶变换(FFT)是最常用的频谱分析工具之一。

在Matlab中,可以使用fft函数对信号进行FFT分析。

首先,将信号数据传入fft函数,然后对结果进行处理,得到信号的频谱图。

通过分析频谱图,我们可以了解信号的频率成分和频谱分布。

2. 窗函数窗函数可以帮助我们减小信号分析过程中的泄漏效应。

在Matlab中,可以使用hamming、hanning等函数生成窗函数。

通过将窗函数乘以信号数据,可以减小频谱中的泄漏效应,得到更准确的频谱图。

三、频域分析1. 功率谱密度(PSD)估计功率谱密度(PSD)估计是一种常见的频域分析方法,用来估计信号在不同频率上的功率分布。

在Matlab中,可以使用pwelch函数进行PSD估计。

pwelch函数需要输入信号数据和采样频率,然后输出信号的功率谱密度图。

2. 自相关函数自相关函数可以帮助我们了解信号的周期性。

在Matlab中,可以使用xcorr函数计算信号的自相关函数。

xcorr函数需要输入信号数据,然后输出信号的自相关函数图。

四、频谱图绘制与分析在进行信号频谱分析后,我们需要将分析结果进行可视化。

在Matlab中,可以使用plot函数绘制频谱图。

通过观察频谱图,我们可以进一步分析信号的频率成分和频谱特性。

可以注意以下几点:1. 频谱图的横轴表示频率,纵轴表示幅度。

通过观察频谱图的峰值位置和幅度大小,可以了解信号中频率成分的分布情况。

2. 根据信号的特点,选择合适的分析方法和参数。

不同的信号可能需要采用不同的分析方法和参数,才能得到准确的频谱分布。

五、实例分析为了更好地理解如何在Matlab中进行信号频谱分析,以下是一个简单的实例分析。

基于MATLAB的信号的频谱分析

基于MATLAB的信号的频谱分析

基于MATLAB的信号的频谱分析信号频谱分析是一种将时域信号转换为频域信号的方法。

频谱分析可以帮助我们了解信号的频率成分、频率特性以及频率分布情况。

MATLAB 是一种强大的信号处理工具,提供了丰富的函数和工具用于频谱分析。

在MATLAB中,频谱分析主要通过使用FFT(快速傅里叶变换)来实现。

FFT可以将时域信号转换为频率域信号,它是一种高效的计算算法,可以快速计算信号的频谱。

首先,我们需要先读取信号数据并将其转换为MATLAB中的矩阵数据形式。

可以使用`load`函数读取信号数据,然后将其存储为一个向量或矩阵。

```matlabdata = load('signal_data.txt');```接下来,我们可以使用`fft`函数对信号进行频谱分析。

`fft`函数会返回一个复数向量,表示信号在频率域的频率分量。

```matlabfs = 1000; % 采样频率N = length(data); % 信号长度frequencies = (0:N-1)*(fs/N); % 计算频率坐标轴spectrum = fft(data); % 进行FFT变换```在以上代码中,我们先计算了信号的采样频率`fs`和信号的长度`N`。

然后使用这些参数计算频率坐标轴`frequencies`。

最后使用`fft`函数对信号进行FFT变换,得到信号的频谱`spectrum`。

为了得到信号的幅度谱图,我们可以使用`abs`函数计算复数向量的绝对值。

```matlabamplitude_spectrum = abs(spectrum);```接下来,我们可以绘制信号的幅度谱图。

使用`plot`函数可以绘制信号在频率域的幅度分布图。

```matlabfigure;plot(frequencies, amplitude_spectrum);xlabel('Frequency (Hz)');ylabel('Amplitude');title('Amplitude Spectrum');```此外,我们还可以绘制信号的功率谱图。

matlab信号频谱分析实验报告

matlab信号频谱分析实验报告

matlab信号频谱分析实验报告Matlab信号频谱分析实验报告引言:信号频谱分析是一种常用的信号处理技术,它可以帮助我们了解信号的频率成分和能量分布情况。

在本次实验中,我们使用Matlab进行信号频谱分析,并通过实验结果来验证频谱分析的有效性和准确性。

实验目的:1. 了解信号频谱分析的基本原理和方法;2. 掌握Matlab中频谱分析函数的使用;3. 分析不同信号的频谱特性,并进行比较。

实验原理:信号频谱分析是将时域信号转换为频域信号的过程。

在频域中,信号的能量分布情况可以通过频谱图进行展示。

常用的频谱分析方法有傅里叶变换、快速傅里叶变换(FFT)等。

实验步骤:1. 生成信号:首先,我们需要生成一个待分析的信号。

可以选择不同类型的信号,如正弦信号、方波信号等。

在本次实验中,我们选择了一个包含多个频率成分的复合信号。

2. 采样信号:为了进行频谱分析,我们需要对信号进行采样。

采样过程将连续信号转换为离散信号,以便进行数字信号处理。

在Matlab中,可以使用`sample`函数对信号进行采样。

3. 频谱分析:使用Matlab中的频谱分析函数对采样信号进行频谱分析。

常用的函数有`fft`、`spectrogram`等。

通过这些函数,我们可以得到信号的频谱图,并可以进行进一步的分析和处理。

实验结果:通过对复合信号进行频谱分析,我们得到了如下的频谱图。

从图中可以看出,信号包含多个频率成分,且能量分布不均匀。

这些频率成分可以通过频谱图进行直观的观察和分析。

进一步分析:除了观察频谱图外,我们还可以通过频谱分析得到更多的信息。

例如,可以计算信号的功率谱密度,以了解信号在不同频率上的能量分布情况。

此外,还可以计算信号的频谱峰值、频谱带宽等参数,以进一步揭示信号的特性。

实验总结:通过本次实验,我们了解了信号频谱分析的基本原理和方法,并掌握了Matlab 中频谱分析函数的使用。

频谱分析是一种重要的信号处理技术,可以帮助我们了解信号的频率成分和能量分布情况。

matlab 信号频谱分析实验报告

matlab 信号频谱分析实验报告

matlab 信号频谱分析实验报告《Matlab 信号频谱分析实验报告》摘要:本实验利用Matlab软件对信号进行频谱分析,通过对信号的频谱特性进行研究,探讨了信号频谱分析的基本原理和方法。

实验结果表明,Matlab软件可以有效地对信号进行频谱分析,并能够准确地显示信号的频谱特性,为信号处理和分析提供了有力的工具。

1. 引言信号频谱分析是信号处理领域中的重要内容之一,它可以帮助人们了解信号的频率成分和频谱特性,对信号的特征进行深入分析。

Matlab作为一种强大的科学计算软件,能够提供丰富的信号处理工具和函数,可以方便地进行信号频谱分析。

本实验旨在利用Matlab软件对信号进行频谱分析,探讨信号频谱分析的基本原理和方法,并通过实验验证Matlab软件在信号频谱分析中的有效性和可靠性。

2. 实验原理信号的频谱分析是指将信号在频域上进行分析,得到信号的频率成分和频谱特性。

信号的频谱分析可以通过傅里叶变换来实现,傅里叶变换能够将信号从时域转换到频域,得到信号的频谱信息。

在Matlab中,可以利用fft函数来进行信号的傅里叶变换,得到信号的频谱信息,并通过plot函数将频谱信息可视化显示出来。

3. 实验过程(1)生成信号:首先在Matlab中生成一个测试信号,可以是正弦信号、方波信号或其他类型的信号。

(2)进行频谱分析:利用fft函数对生成的信号进行傅里叶变换,得到信号的频谱信息。

(3)频谱可视化:利用plot函数将信号的频谱信息可视化显示出来,观察信号的频谱特性。

4. 实验结果通过对不同类型的信号进行频谱分析实验,得到了它们在频域上的频谱特性。

通过对频谱的观察和分析,可以清晰地看到信号的频率成分和频谱分布情况,从而了解信号的频谱特性。

5. 结论本实验利用Matlab软件对信号进行频谱分析,通过对信号的频谱特性进行研究,探讨了信号频谱分析的基本原理和方法。

实验结果表明,Matlab软件可以有效地对信号进行频谱分析,并能够准确地显示信号的频谱特性,为信号处理和分析提供了有力的工具。

实验1用MATLAB进行信号频谱分析

实验1用MATLAB进行信号频谱分析

实验1用MATLAB进行信号频谱分析提供一个实验步骤,帮助您用MATLAB进行信号频谱分析。

以下是一个详细步骤,您可以按照提示进行操作。

1.准备信号数据选择一个信号数据,可以是一个音频文件或一个由数字数据表示的信号。

确保该文件位于MATLAB当前工作目录下,或者提供文件的完整路径。

2.导入信号数据在MATLAB命令窗口中键入以下命令,将信号数据导入到MATLAB中:`data = audioread('filename.wav');`或者,如果信号数据是数字数据矩阵,可以直接将其赋值给变量:`data = your_signal_data;`3.绘制时域波形图使用以下命令可以绘制信号的时域波形图:`plot(data);`这将绘制出信号的波形图。

可以使用音频播放器在MATLAB环境中播放信号,以便更好地了解信号特征:`sound(data, Fs);`这里的Fs是信号的采样率,通常以赫兹(Hz)为单位。

4.计算信号的频谱频谱可以通过对信号进行傅里叶变换来获得。

在MATLAB中,可以使用fft函数执行傅里叶变换。

使用以下命令来计算信号的频谱:`N = length(data); %获取信号数据的长度``Y = fft(data); %执行傅里叶变换``P = abs(Y/N); %计算信号的频谱(单侧幅度谱)`5.绘制频谱图使用以下命令可以绘制信号的频谱图:`f=(0:N-1)*(Fs/N);%计算频率轴``plot(f, P); %绘制频谱图``xlabel('频率(Hz)');``ylabel('幅度');`6.可选步骤:去除直流分量信号的频谱通常包含一个直流分量(频率为0Hz),可以通过以下步骤将其去除:`P(1)=0;%设置直流分量的幅度为0``plot(f, P); %绘制修正后的频谱图`到此为止,我们已经使用MATLAB完成了信号频谱分析的基本步骤。

信号的频谱分析及MATLAB实现

信号的频谱分析及MATLAB实现

信号的频谱分析及MATLAB实现
一、信号频谱分析介绍
信号的频谱分析,又称信号的谱分析或谱分析,是一种分析信号按频率分布的重要技术。

频谱分析可以揭示信号中功率分布的情况,以及信号的噪声水平、低频成分、高频成分、端频成分的大小和具体位置、信号的频谱结构等信息。

(1)实验步骤。

1)准备信号;
2)使用fft函数提取信号的频率谱;
3)使用plot函数绘制信号的频谱图;
4)观察信号的频谱特征。

(2)MATLAB代码
%信号频谱分析
fs = 8000; % 采样频率
t = 0:1/fs:1; % 时间定义
x = sin(2*pi*100*t); % 信号x
X = fft(x); % 进行FFT转换
%频谱绝对值
X_abs = abs(X);
nf = length(X_abs); % 频谱长度,计算频率
f = (0:nf-1)*fs/nf; % 频率定义
%绘制频谱图
plot(f, X_abs);
xlabel('frequency/Hz');
ylabel('amplitude/mv');
title('Signal Spectrum');
通过分析,可以看出,信号频率主要集中在100Hz,其峰值为1.2mv,除此以外,分布范围有200~700Hz,峰值不大。

三、结论
本次实验分析了信号的频谱分析及其在MATLAB中的应用,利用MATLAB的fft函数可以很快速地实现信号的频谱分析。

MATLAB处理信号得到频谱、相谱、功率谱

MATLAB处理信号得到频谱、相谱、功率谱

第一:频谱一.调用方法X=FFT(x);X=FFT(x,N);x=IFFT(X);x=IFFT(X,N)用MATLAB进行谱分析时注意:(1)函数FFT返回值的数据结构具有对称性。

例:N=8;n=0:N-1;xn=[4 3 2 6 7 8 9 0];Xk=fft(xn)→Xk =39.0000 -10.7782 + 6.2929i 0 - 5.0000i 4.7782 -7.7071i 5.0000 4.7782 + 7.7071i 0 + 5.0000i -10.7782 - 6.2929iXk与xn的维数相同,共有8个元素。

Xk的第一个数对应于直流分量,即频率值为0。

(2)做FFT分析时,幅值大小与FFT选择的点数有关,但不影响分析结果。

在IFFT时已经做了处理。

要得到真实的振幅值的大小,只要将得到的变换后结果乘以2除以N即可。

二.FFT应用举例例1:x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t)。

采样频率fs=100Hz,分别绘制N=128、1024点幅频图。

clf;fs=100;N=128; %采样频率和数据点数n=0:N-1;t=n/fs; %时间序列x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号y=fft(x,N); %对信号进行快速Fourier变换mag=abs(y); %求得Fourier变换后的振幅f=n*fs/N; %频率序列subplot(2,2,1),plot(f,mag); %绘出随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=128');grid on;subplot(2,2,2),plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=128');grid on;%对信号采样数据为1024点的处理fs=100;N=1024;n=0:N-1;t=n/fs;x=0.5*sin(2*pi*15*t)+2*sin(2*pi*40*t); %信号y=fft(x,N); %对信号进行快速Fourier变换mag=abs(y); %求取Fourier变换的振幅f=n*fs/N;subplot(2,2,3),plot(f,mag); %绘出随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=1024');grid on;subplot(2,2,4)plot(f(1:N/2),mag(1:N/2)); %绘出Nyquist频率之前随频率变化的振幅xlabel('频率/Hz');ylabel('振幅');title('N=1024');grid on;运行结果:fs=100Hz,Nyquist频率为fs/2=50Hz。

matlab 信号频谱分析实验报告

matlab 信号频谱分析实验报告

matlab 信号频谱分析实验报告Matlab 信号频谱分析实验报告引言:信号频谱分析是一项重要的技术,用于研究信号在频域上的特性。

在实际应用中,我们经常需要对信号进行频谱分析,以了解信号的频率成分和频谱特征。

本实验利用Matlab软件进行信号频谱分析,通过实验数据和结果展示,探索信号频谱分析的原理和应用。

实验一:时域信号与频域信号的关系在信号处理中,时域信号和频域信号是两个重要的概念。

时域信号是指信号在时间上的变化,频域信号则是指信号在频率上的变化。

通过傅里叶变换,我们可以将时域信号转换为频域信号,从而获得信号的频谱信息。

实验中,我们首先生成一个简单的正弦信号,并绘制其时域波形图。

然后,利用Matlab中的傅里叶变换函数对信号进行频谱分析,得到其频域波形图。

通过对比时域和频域波形图,我们可以观察到信号在不同频率上的能量分布情况。

实验二:频谱分析的应用频谱分析在许多领域中具有广泛的应用。

在通信领域中,频谱分析可以用于信号调制和解调、频率选择性传输等方面。

在音频处理中,频谱分析可以用于音乐合成、音频效果处理等方面。

在图像处理中,频谱分析可以用于图像压缩、图像增强等方面。

本实验中,我们以音频处理为例,展示频谱分析的应用。

首先,我们选取一段音频信号,并绘制其时域波形图。

然后,通过傅里叶变换,将信号转换为频域信号,并绘制其频域波形图。

通过观察频域波形图,我们可以了解音频信号在不同频率上的能量分布情况,从而进行音频效果处理或音频识别等应用。

实验三:信号滤波与频谱分析信号滤波是信号处理中常用的技术,用于去除信号中的噪声或干扰。

在频谱分析中,我们可以通过滤波器对信号进行滤波,从而改变信号的频谱特性。

本实验中,我们选取一段含有噪声的信号,并绘制其时域波形图。

然后,利用滤波器对信号进行滤波,并绘制滤波后的时域波形图和频域波形图。

通过对比滤波前后的波形图,我们可以观察到滤波器对信号频谱的影响,以及滤波效果的好坏。

结论:通过本实验,我们深入了解了Matlab在信号频谱分析中的应用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

信号的频谱分析及MATLAB 实现(实例)
摘自:张登奇,杨慧银.信号的频谱分析及MATLAB 实现[J].湖南理工学院学报(自然科学版),2010,(03)
摘 要:DFT 是在时域和频域上都已离散的傅里叶变换,适于数值计算且有快速算法,是利用计算机实现信号频谱分析的常用数学工具。

文章介绍了利用DFT 分析信号频谱的基本流程,重点阐述了频谱分析过程中误差形成的原因及减小分析误差的主要措施,实例列举了MATLAB 环境下频谱分析的实现程序。

通过与理论分析的对比,解释了利用DFT 分析信号频谱时存在的频谱混叠、频谱泄漏及栅栏效应,并提出了相应的改进方法。

关键词:MATLAB ;频谱分析;离散傅里叶变换;频谱混叠;频谱泄漏;栅栏效应
3 分析实例
对信号进行频谱分析时,由于信号不同,傅里叶分析的频率单位也可能不同,频率轴有不同的定标方式。

为了便于对不同信号的傅里叶分析进行对比,这里统一采用无纲量的归一化频率单位,即模拟频率对采样频率归一化;模拟角频率对采样角频率归一化;数字频率对2π归一化;DFT 的k 值对总点数归一化。

同时,为了便于与理论值进行对比,理解误差的形成和大小,这里以确定信号的幅度谱分析为例进行分析说明。

假设信号为:)()(t u e t x t
-=,分析过程:首先利用CTFT 公式计算其模拟频谱的理论值;然后对其进行等间隔理想采样,得到)(n x 序列,利用DTFT 公式计算采样序列的数字连续频谱理论值,通过与模拟频谱的理论值对比,理解混叠误差形成的原因及减小误差的措施;接下来是对)(n x 序列进行加窗处理,得到有限长加窗序列)(n xw ,再次利用DTFT 公式计算加窗后序列)(n xw 的数字连续频谱,并与加窗前)(n x 的数字连续频谱进行对比,理解截断误差形成的原因及减小误差的措施;最后是对加窗序列进行DFT 运算,得到加窗后序列)(n xw 的DFT 值,它是对)(n xw 数字连续频谱进行等间隔采样的采样值,通过对比,理解栅栏效应及DFT 点数对栅栏效应的影响。

利用MATLAB 实现上述分析过程的程序如下: clc;close all;clear;
%CTFT 程序,以x(t)=exp(-t) t>=0 为例
%利用数值运算计算并绘制连续信号波形
L=4, %定义信号波形显示时间长度
fs=4,T=1/fs; %定义采样频率和采样周期
t_num=linspace(0,L,100);%取若干时点,点数决定作图精度
xt_num=exp(-1*t_num);%计算信号在各时点的数值
subplot(3,2,1);plot(t_num,xt_num),%绘信号波形
xlabel('时间(秒)'),ylabel('x(t)'),%加标签
grid,title('(a) 信号时域波形'),%加网格和标题
%利用符号运算和数值运算计算连续信号幅度谱的理论值
syms t W %定义时间和角频率符号对象
xt=exp(-1*t)*heaviside(t),%连续信号解析式
XW=fourier(xt,t,W),%用完整调用格式计算其傅氏变换
%在0两边取若干归一化频点,点数决定作图精度
w1=[linspace(-0.5,0,50),linspace(0,1.5,150)];
XW_num=subs(XW,W,w1*2*pi*fs);%利用置换函数求频谱数值解mag1=abs(XW_num);%计算各频点频谱的幅值
subplot(3,2,2);plot(w1,mag1),%绘制归一化频率幅值谱线xlabel('频率(*2*pi*fs)rad/s'),ylabel('幅度'),%加标签grid,title('(b) 连续信号幅频理论值'),%加网格和标题
%DTFT程序,以x(n)=exp(-nT) n>=0 为例
%利用数值运算计算并绘制离散信号图形
N=L*fs+1;n_num=0:N-1;%生成信号波形采样点
xn_num=exp(-1*n_num*T);%计算信号理想采样后的序列值subplot(3,2,3);stem(n_num,xn_num,'b.'),%绘序列图形xlabel('n'),ylabel('x(n)'),%加标签
grid,title('(c) 理想采样图形'),%加网格和标题
%利用符号运算和数值运算计算离散信号幅度谱的理论值syms n z w %定义符号对象
xn=exp(-n*T), %定义离散信号
Xz=ztrans(xn,n,z),%用完整调用格式计算其Z变换
%利用复合函数计算序列傅里叶变换的解析解
Z=exp(j*w);Hejw=compose(Xz,Z,z,w);
Hejw_num=subs(Hejw,w,w1*2*pi);%求频谱数值解
mag2=abs(Hejw_num);%计算各频点频谱的幅度
subplot(3,2,4);plot(w1,mag2*T),%绘制频谱幅度曲线xlabel('频率(*2*pi)rad'),ylabel('幅度'),%加标签
grid,title('(d) 离散信号幅频理论值'),%加网格和标题
%序列加窗图示及频谱幅值绘制
%利用数值运算计算并绘制加窗后序列xw(n)的图形
M=8;win=(window(@rectwin,M))';%定义窗点和窗型
xwn=xn_num.*[win,zeros(1,N-M)];%给离散信号加窗
subplot(3,2,5);stem(n_num,xwn,'b.'),%加窗序列图示xlabel('n'),ylabel('xw(n)'),%加标签
grid,title('(e) 加窗序列图形'),%加网格和标题
%利用符号运算和数值运算计算加窗序列的频谱幅值
%先求加窗序列的Z变换,注意表达式长度限制问题
Xwz=0;for n=0:(M-1);Xwz = Xwz+xwn(n+1)*z^(-n); end
%利用复合函数计算加窗序列傅里叶变换的解析解
Zw=exp(j*w);HejwM=compose(Xwz,Zw,z,w);
HejwM_num=subs(HejwM,w,w1*2*pi);%求频谱数值解
mag3=abs(HejwM_num);%计算各频点频谱的幅度
subplot(3,2,6);plot(w1,mag3*T),%绘频谱幅度曲线
%利用DFT计算加窗序列xw(n)的离散谱幅值
Ndft=16, Xk=fft(xwn,Ndft);%定义DFT点数和DFT运算
Xk0=fftshift(Xk)*T;%将DFT值0对称和幅值加权处理
if mod(Ndft,2)==0; N1=Ndft; else N1=Ndft-1; end;
k=[0:(Ndft-1)]-N1/2;wk=k/Ndft;%0对称取值并归一化
hold on;stem(wk,abs(Xk0),'r.'),%绘制DFT图形
legend('幅谱','DFT',0),%加响应图例,位置自动最佳
xlabel('归一化频率'),ylabel('幅度'),%加标签
grid,title('( f ) 加窗序列幅谱及其DFT幅值'),
plot(w1,mag1,'k:'),%与连续信号幅谱的理论值比较
该程序过程清晰、容易理
解,程序运行结果如图2所示。

图2(a)是信号的时域波形,
图2(b)是对应的幅度谱图。

由于在归一化频率为0.5的地
方还有较大幅度,所以对信号进
行理想采样后存在较大的混叠
失真,表现在图2(d)中归一
化频率为-0.5~0.5范围内的波
形与图2(b)的波形明显不同。

图2(e)是理想采样序列加矩
形窗得到的图形,对应的幅度谱
线如图2(f)中实线所示。


谱线与图2(d)相比有明显的
不同(如波动现象),这是加窗
图2 频谱分析图解说明
截断的结果。

窗口长度越短截断
效应会越明显。

对加窗序列进行DFT运算,只要DFT点数大于等于窗口长度,算出的DFT值就是对加窗序列的连续频谱在一个周期内进行的等间隔采样的采样值。

在图2(f)中表现为DFT幅值在加窗序列连续幅谱的谱线上,是连续频谱曲线上的有限个数据点,即所谓栅栏效应。

图2(f)中用虚线画出了连续信号的幅谱理论值,与DFT的幅值对比,存在一定误差,但只要采样频率足够高,时窗长度足够长,FFT 点数足够大,得到的DFT值越逼近实际频谱。

相关文档
最新文档
