《金属切削机床概论》复习材料
金属切削机床概论整理的复习资料
1.在分级变速传动系统中，前一个变速组中处于从动轮，后一个变速组中处于主动轮的齿轮，称为惰轮。
2.普通滑动导轨常采用压板和镶条调整间隙。
3.模数制螺纹的螺距参数用模数m表示，其螺距为Ph=Kπm 毫米。
4.已知某机床使用双速电动机驱动时ψ电=2,Z=8,当公比φ=1.41时最合理的结构式是卧式。
5.CA6140型普通车床的主参数是床身上最大回转直径为400mm 。
6.采用卸荷式皮带轮，其作用是将皮带的张力（径向力）卸除到箱体，而将力矩传递给皮带轮轴。
7.组合机床是通用部件和专用部件组成。
8.机床主轴能够传递全功率的最低转速称为最低极限转速。
9.立时双柱坐标镗床适合于加工高度尺寸小于横向尺寸的工件，立式单柱坐标镗床适合于加工高度方向尺寸不受限制的工件。
10.根据误差传递规律，内联系传动链应采用齿式传动，以缩小中间传动副的传动误差。
11.半自动车床与自动车床的最大区别在于，前者每完成一个自动工作循环，必须由机床操作人员手工卸装工件一次。
12.通用机床常采用 2 和 10 的整数次方根作为标准公比。
13.在C1312型单轴六角自动车床上，一般采用方刀架上的刀具切断工件。
14.组合机床上的多轴箱属于专用部件。
15.某等比数列，已知n1=11.8，nmax=530，变速级数Z=12，则该数列的公比φ应为 1.06 。
16.一个特定的变速系统结构式，对应着若干个可行的转速图。
17.为了防止机床运动发生干涉，在机床传动机构中，应设置互锁装置。
18.工件表面的成形方法有_____轨迹法、成形法、相切法、范成法（展成法）19.成形运动按其组成情况不同,可分为___简单_和__复合____两种运动.20.根据切削过程中所起的作用不同,成形运动又可分为____主运动_和_进给运动_______.21.机床在加工过程中完成一系列辅助运动包括_切入运动、分度运动、调位运动和其他各种空行程运动22.为实现加工过程中所需各种运动,机床必须具备____执行件、运动源____和传动装置.23.传动链中的一类传动机构可以变换传动比和传动方向,如__滑移齿轮变速机构/挂轮变速机构__24.主轴前端有精密的____莫氏锥度______,供安装顶尖或心轴之用.25.卧式车床主轴箱常用的制动装置有___闸带式制动器和片式制动器26.卧式车床主要由____主轴箱、进给箱、溜板箱____和刀架组成.27.回转,转塔车床与车床在结构上的主要区别是,没有____尾座___和_丝杠__28.回转,转塔车床主要有__转塔式___和回轮式_______两种.29.外圆磨床用来磨削外圆柱面的方法有______纵磨法____和切入磨法_______.30.钻床的主要类型有__台式、立式、摇臂钻床_____以及专门化钻床.31.按加工原理分类，齿轮加工机床的加工方法有__成形法、展成法_____两类.32.镗床的主要类型有____卧式铣镗床和坐标镗床_、金刚镗床33.机床在加工中完成的各种运动，按其功用可分为___表面成形运动_和__辅助运动两类.34.万能外圆磨床用纵磨法磨削外圆时，需(1)_主运动、(2)圆周进给运动、(3)工作台纵向进给运动、(4)砂轮架横向进给运动35.X6132型万能升降台铣床中，X表示_铣床__61表示_万能升降台铣床___32表示 __工作台面宽为320mm____36.CA6140普通车床加工较精密螺纹的主要措施是___缩短传动键______.37.CA6140普通车床主轴正反转采用多片式摩擦离合器换向机构车左右旋螺纹采用圆柱齿轮换向机构，刀架纵向左右移动采用双向牙嵌式离合器换向机构。

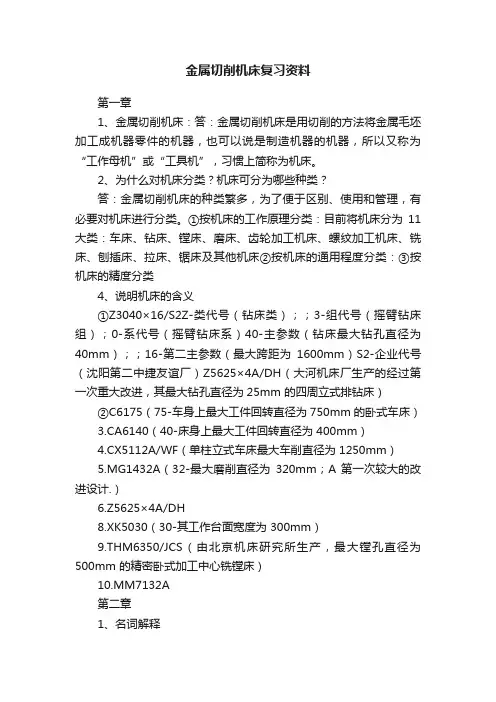

金属切削机床复习资料
金属切削机床复习资料第一章1、金属切削机床：答：金属切削机床是用切削的方法将金属毛坯加工成机器零件的机器，也可以说是制造机器的机器，所以又称为“工作母机”或“工具机”，习惯上简称为机床。
2、为什么对机床分类？机床可分为哪些种类？答：金属切削机床的种类繁多，为了便于区别、使用和管理，有必要对机床进行分类。
①按机床的工作原理分类：目前将机床分为11 大类：车床、钻床、镗床、磨床、齿轮加工机床、螺纹加工机床、铣床、刨插床、拉床、锯床及其他机床②按机床的通用程度分类：③按机床的精度分类4、说明机床的含义①Z3040×16/S2Z-类代号（钻床类）；；3-组代号（摇臂钻床组）；0-系代号（摇臂钻床系）40-主参数（钻床最大钻孔直径为40mm）；；16-第二主参数（最大跨距为1600mm）S2-企业代号（沈阳第二中捷友谊厂）Z5625×4A/DH（大河机床厂生产的经过第一次重大改进，其最大钻孔直径为25mm 的四周立式排钻床）②C6175（75-车身上最大工件回转直径为 750mm 的卧式车床）3.CA6140（40-床身上最大工件回转直径为 400mm）4.CX5112A/WF（单柱立式车床最大车削直径为 1250mm）5.MG1432A（32-最大磨削直径为320mm；A 第一次较大的改进设计.）6.Z5625×4A/DH8.XK5030（30-其工作台面宽度为 300mm）9.THM6350/JCS（由北京机床研究所生产，最大镗孔直径为500mm 的精密卧式加工中心铣镗床）10.MM7132A第二章1、名词解释①表面成形运动：机床上的刀具和工件，为了形成表面发生线而作的相对运动②简单的成形运动：执行件仅作旋转运动或直线运动的成形运动③复合运动：由两个或两个以上的旋转运动或直线运动按照某种确定的运动关系而组成的成形运动。
④主运动：切削工件上的被切削层，使之变为切屑的主要运动，又称切削运动。
金属切削机床概论 试卷答案02
金属切削机床概论试题答案一、填空题（每空1分，共25分）1.机床的通用特性代号中，字母S表示（高速）, 字母K表示（数控）。
2．成形运动按在切削过程中所起的作用不同,可分为（主运动）和（进给运动）。
3. 卧式车床车削螺纹时，有内联系传动链和外联系传动链，内联系传动链的换置器官用于调整（螺纹的导程），外联系传动链的换置器官用于调整（切削螺纹的速度）。
4. 普通卧式车床的主轴箱中装有双向多片离合器，左离合器用来传动（主轴正转），用于（切削加工）；右离合器用来传动（主轴反转），主要用于（退刀）。
5.机床转速图可以表示主轴转速分级的规律及各级转速的传动路线，转速图中的竖线代表（传动轴），横线代表（各级转速），横线与各竖线的交点代表（各轴的转速）6. 数控机床的程序编制中，目前应用最广泛的是字地址程序格式，某一加工程序中有“X60”，表示（刀具位移至X轴正向60mm处）,S400表示（主轴转速为400r/min）.7.数控车床机械结构与传统车床相比，明显简化，机构复杂的进给箱和溜板箱完全被机构简单的（X轴和Z轴伺服电动机和直联滚珠丝杠）所代替。
数控车床的主轴箱中没有用于变速和变向的大量的传动轴和齿轮，它用（主电动机无级调速）代替复杂的机械变速系统。
8.在锥齿轮加工机床中，形成渐开线齿廓普遍采用（展成法），这种方法的加工原理，相当于一对啮合的锥齿轮，将其中的一个锥齿轮转化成（平面齿轮）。
9.外圆磨床的纵向磨削法，其表面成形方法采用（相切-轨迹）法，需要三个表面成形运动：（砂轮的旋转运动）、（工件纵向进给运动）和（工件旋转运动）。
10.龙门刨床的主参数是（最大刨削宽度），摇臂钻床的主参数是（最大钻孔直径）。
二、选择题：（每题２分，共24分）1. 机床型号CK3263B中的字母K表示（A）A.通用特性代号B.结构特性代号C.组别代号D.类别代号2.用螺纹车刀车削螺纹，母线的成形方法是（A）A. 成形法B.展成法C.轨迹法D.相切法3. 在卧式车床上，用丝杠带动溜板箱时，可车削（D）。
金属切削机床概论复习材料
一、uo判断题1、CA6140中的40表示床身最大回转直径为400mm〔 T 〕2、机床加工*一具体外表时，至少有一个主运动和一个进给运动〔 F〕3、M1432A型万能外圆磨床只能加工外圆柱面,不能加工孔.( F )4、滚齿机能够进展各种外直齿圆柱齿轮的加工.( F )5、CA6140型车床加工螺纹时,应严格保证主轴旋转刀具移动一个被加工螺纹的导程.( T )6.为方便运动中变速，常用啮合式离合器变速组〔 F 〕7.机床按照加工方式及其用途不同共分为十二大类〔 T 〕8、CA6140中的40表示床身最大回转直径为400mm〔 T 〕9．在CA6140型车床上主要为了①提高车削螺纹传动链的传动精度；②减小螺纹传动链中丝杠螺母副的磨损以长期保持其传动精度，所以车削螺纹与机动进给分别采用丝杠和光杠传动。
〔 T 〕10．拉孔的进给运动是靠刀齿齿升量来实现的。
〔 T 〕11．机床加工的共性是：把刀具和工件安装在机床上，由机床产生刀具与工件间的相对运动，从而切削出符合要求的零件。
〔 T 〕12．车床上可以加工螺纹，钻孔，圆锥体。
〔 T 〕13．磨削加工切削刃不规则，加工质量高。
〔 T 〕14．主轴部件是机床的执行件。
〔 F 〕15．切削加工中，主运动是速度较低，消耗功率较小的运动。
〔 F 〕16．车床的主轴箱是主轴的进给机构。
〔 F 〕17．车床是做直线进给运动的车刀对作旋转主运动的工件进展切削加工的机床。
〔 T 〕18．C6140型机床是最大工件回转直径为140mm的普通车床。
〔 F 〕19．CA6140型车床溜板箱中的开合螺母的功用是在刀架过载时能自动停顿进给。
〔 F 〕20．在CA6140型车床上车削螺纹与机动进给分别采用丝杠和光杠传动。
主要为了提高车削螺纹传动链的传动精度。
〔 T 〕21．磨床既能作为精加工机床，也能作为粗加工机床。
〔 T 〕22．M1432A万能外圆磨床的圆磨具主轴轴承间隙由螺母进展调整。

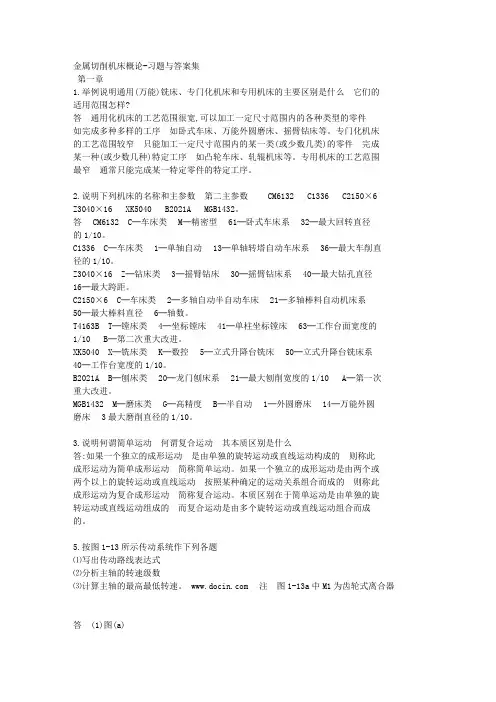

《金属切削机床概论》-习题与答案集
金属切削机床概论-习题与答案集第一章1.举例说明通用(万能)铣床、专门化机床和专用机床的主要区别是什么 它们的适用范围怎样?答 通用化机床的工艺范围很宽,可以加工一定尺寸范围内的各种类型的零件如完成多种多样的工序 如卧式车床、万能外圆磨床、摇臂钻床等。
专门化机床的工艺范围较窄 只能加工一定尺寸范围内的某一类(或少数几类)的零件 完成某一种(或少数几种)特定工序 如凸轮车床、轧辊机床等。
专用机床的工艺范围最窄 通常只能完成某一特定零件的特定工序。
2.说明下列机床的名称和主参数 第二主参数 CM6132 C1336 C2150×6Z3040×16 XK5040 B2021A MGB1432。
答 CM6132 C─车床类 M─精密型 61─卧式车床系 32─最大回转直径的1/10。
C1336 C─车床类 1─单轴自动 13─单轴转塔自动车床系 36─最大车削直径的1/10。
Z3040×16 Z─钻床类 3─摇臂钻床 30─摇臂钻床系 40─最大钻孔直径16─最大跨距。
C2150×6 C─车床类 2─多轴自动半自动车床 21─多轴棒料自动机床系50─最大棒料直径 6─轴数。
T4163B T─镗床类 4─坐标镗床 41─单柱坐标镗床 63─工作台面宽度的1/10 B─第二次重大改进。
XK5040 X─铣床类 K─数控 5─立式升降台铣床 50─立式升降台铣床系40─工作台宽度的1/10。
B2021A B─刨床类 20─龙门刨床系 21─最大刨削宽度的1/10 A─第一次重大改进。
MGB1432 M─磨床类 G─高精度 B─半自动 1─外圆磨床 14─万能外圆磨床 3最大磨削直径的1/10。
3.说明何谓简单运动 何谓复合运动 其本质区别是什么答:如果一个独立的成形运动 是由单独的旋转运动或直线运动构成的 则称此成形运动为简单成形运动 简称简单运动。
如果一个独立的成形运动是由两个或两个以上的旋转运动或直线运动 按照某种确定的运动关系组合而成的 则称此成形运动为复合成形运动 简称复合运动。
机床概论复习提纲
金属切削机床概论复习提纲1、卧式车床主轴箱的运动输入轴常采用卸荷式带轮结构,皮带轮的张力可经过法兰轴直接传至短三瓦上。
轴不受此径向力的作用。
2、单轴转塔自动车床上加工工件的单件工时是否等于所有工作行程工步时间与空行程公布时间的总和？不是。
3、车削过程中产生闷车现象，可能是由于离合器摩擦片过松或皮带过松打滑引起的。
4、要加工以下形面：外圆表面、内孔、沟槽，可以分别选用以下机床：车床、镗床、铣床。
5、中型万能外圆磨床的尾座顶尖通常采用弹簧顶紧，而卧式床则采用丝杠螺母顶紧。
6、若卧式车床刀架横向进给方向相对于主轴轴线存在垂直度误差，则会影响车端面及沟槽的垂直度，切出的工件带有一定的锥度。
7、插齿机主要用于加工直齿圆柱齿轮，尤其适用于加工在滚齿机上不能加工的内齿轮和多联齿轮。
8、内圆磨床磨削各种圆柱孔和圆锥孔，其磨削方法主要有以下三种：普通内圆磨削，无心内圆磨削，行星内圆磨削。
9、在单轴转塔自动车床控制系统中，分配轴主要用于控制工件加工的工作行程，辅助轴主要用于空行程。
10、在卧式车床的溜板箱中,丝杠传动与纵、横向机动进给之间常设互锁机构，以防止二者同时相遇。
11、回轮转塔车床是在卧式车床的基础上发展起来的，它与卧式车床在结构上的主要区别是回轮转塔车床没有尾座和丝杠，机床身上设有一个能纵向移动的多工位刀架。
12、与一般卧式车床相比,精密及高精度卧式车床主要采取了以下三种措施来提高其加工精度○1提高车床的几何精度,○2主传动链采用“分离传动”的形式,○3主轴的皮带轮采用卸荷式式的结构。
13、扳动主轴开、停和换向操纵手把十分费力，不能稳定地停留再终点位置上，是由于摩擦片过紧。
操作手柄扳至停车位置上时，主轴不能迅速停止，是由于制动带过松。
14、卧式车床进给传动系统中，为何既有光杆又有丝杆来实现刀架的直线运动？可否单独设置光杆和丝杆？为什么？设置光杠加丝杠的传动形式，这样既可以实现螺纹进给（丝杠传动），又可以实现纵、横向进给运动（光杠传动），这样，既可以大大减轻丝杠的磨损，又有利于长期保持丝杠的精度，又可以获得一般车削所需的纵横进给量。
金属切削机床概论复习提要(江汉大学)
金属切削机床概论复习提要题型:判断题填空题简答题绘制和分析传动原理图绪论传动系统图的分析和计算等掌握机床的分类及型号编制方法;掌握通用机床、专门化机床和专用机床的主要区别。
第一章机床的运动分析掌握零件表面的形成方法及所需要的运动;掌握各种常用典型加工方法形成零件表面时的成形方法和所需要的运动;分清简单成形运动和复合成形运动、表面成形运动和辅助运动、主运动和进给运动等概念。
弄清各类常用机床的主运动和进给运动。
掌握机床传动链、内联系传动链和外联系传动链的概念。
熟练掌握传动原理图的规定符号和绘制方法,能读懂机床传动系统图,熟练掌握普通车床和数控车床车圆柱面、车端面、车螺纹,滚齿机滚切直齿圆柱齿轮、斜齿圆柱齿轮的传动原理图绘制和传动链分析。
对于简单的传动系统或一般机床主运动传动系统,应能根据传动系统图熟练列出传动路线表达式,并计算主轴的转速和转速级数或对传动链作换置计算。
第二章车床掌握车床的用途和运动,了解车床的分类。
掌握CA6140型卧式车床的工艺范围和总布局。
读懂CA6140型卧式车床传动系统图,对照传动系统图能写出主运动传动路线表达式,计算主轴转速级数、最高转速和最低转速。
掌握进给运动传动链的组成以及传动系统,各分配机构,各换向机构,移换机构,各离合器和制动器的作用。
理解丝杠传动和光杠传动的功用,二者为什么不能相互替代的原因。
掌握CA6140型卧式车床车削螺纹的种类,四种标准螺纹车削的传动路线变换特点。
熟练掌握车床车削米制螺纹的传动系统中各变速机构(基本组、增倍机构等)。
掌握超越离合器、安全离合器的功用和工作原理。
掌握CA6140型卧式车床主轴箱的功用,掌握双向多片式摩擦离合器和制动器的功用、调整方法和工作原理,了解主轴结构特点。
第三章磨床掌握磨床的定义、工艺范围、加工特点和应用场合。
了解磨床的分类和各类磨床的用途。
掌握M1432B型万能外圆磨床的布局和用途,掌握M1432B型万能外圆磨床的几种典型加工方法和所需要的运动。
金属切削机床.概论第四章
《金属切削机床》复习思考题答案（4）第4章磨床一、从转动和结构特点方面简要说明M1432A 型外圆磨床为保证加工质量（尺寸精度、形状精度和表面粗糙度）而采取了哪些措施？答：为保证加工质量，M1432A 型外圆磨床从传动和结构特点方面采取了如下措施：1.砂轮架部分1)砂轮架主轴轴承采用旋转精度、刚度及抗振性高的多油契动压滑动轴承，并严格要求砂轮架主轴轴承及主轴本身的制造精度.例如，主轴轴径的圆度及圆锥度允许为0.002～0.003mm，前、后轴径和前端锥面（装砂轮处）之间的跳动公差为0.003mm；轴径和轴瓦之间的间隙经精确调整，应保证间隙为0.01～0.02mm，此外，为了提高主轴部件的抗振性，砂轮主轴的直径也较大。
2)采用v带直接传动砂轮主轴，使转动平稳。
3)易引起振动的主要件，如砂轮、砂轮压紧盘和带轮等，都经严格的静平衡，电动机还经动平衡，并安装在隔振垫上。
2.头架和尾座部分1）为了使转动平稳，头架的全部传动均采用带传动。
2）头架的主轴轴承选择精密的D 级滚动轴承，并通过精确地修磨各垫圈厚度，得到适合的预紧力。
另外，用拨盘带动工件旋转时，头架主轴及顶尖固定不动（常称“固定顶尖”）。
这些，都有助于提高工件的旋转精度及主轴部件的刚度。
3）头架主轴上的传动件带轮采用卸荷结构，减少了主轴的弯曲变形。
4）尾座顶尖用弹簧力顶紧工件，因此，当工件热膨胀时，可由弹簧伸缩来补偿，不会引起工件的弯曲变形。
3.横进给部分1）采用滚动导轨及高刚度的进给机构（如很粗的丝杠），以提高砂轮架的横向进给精度。
2）用液压闸缸来专门消除丝杠与螺母的间隙，以提高横向进给精度。
3）快进终点由刚度定位件——刚度定位螺钉来准确定位。
4.其它1）提高主要导向及支撑件床身导轨的加工精度，如M1432A的床身导轨，在水平面内的直度公差为0.01/1000mm，而一般卧式车床，此项公差为0.018/1000mm。
导轨面由专门的低压油润滑，以减少磨损及控制工作台的浮起量，以保证工作精度。
金属切削机床概论试题
金属切削机床复习要点
1.形成发生线的方法有几种，并加以讲解。
答：有四种，分别是：成形法、展成法、轨迹法、相切法成形法利用成形刀具对工件进行加工的方法称为成形法。
展成法利用工件和刀具作展成切削运动进行加工的方法称为展成法。
轨迹法利用刀具做必然规律的轨迹运动来对工件进行加工的方法。
相切法利用刀具边旋转边做轨迹运动来对工件进行加工大方法2.什么是外联系传动链什么是内联系传动链并各举例加以说明。
外联系传动链是联系运动源和执行件使执行件获得必然的速度和方向的传动链。
内联系传动链是联系复合运动内部两个单元运动也许联系实现复合运动内部两个单元运动的执行件的传动链。
3.什么是换置器官，其典型机构有哪些改变运动参数的机构称为换置器官。
用来改变速度的换置器官能够是变速箱，配换齿轮等。
数控机床是经过数控系统来改变运动速度的，但是有些运动参数是由机床自己的机构来保证的，比方轨迹为圆或直线平时有轴承和导轨来确定。
运动起点和行程的大小，可由机床上的挡块来调整，也可由操作工人控制。
4.机床的主要参数有哪些怎样确定1）尺寸参数，是依照部件尺寸确定的，机床的主参数代表机床规格大小的一种参数，各种机床有一致规定，一个主参数还不足以确定机床规格，就需第二主参数和其他一些尺寸加以补充。
2）运动参数；（ 1）主运动参数：辗转主运动的机床主运动参数是主轴转速；主运动是直线的机床主运动参数是每分钟的往来次数。
（2）进给运动参数：大部分机床的进给量用工件或道具每转的位移表示；直线往来运动的机床以每一往来的位移表示；铣床和磨床，进给量以每分钟位移量表示。
（3）标准公比和标准数列：规定了公比的标准值有，，，，，2。
当采用标准公比后转速数列可查表得知。
（4）公比采用：当确定了最高转速和最低转速今后，就要采用公比，从性能方面考虑，公比最好选的小一些，以便减少相对转速的损失当公比越小，级数就越多，将使机床结构更加复杂。
3）动力参数（ 1）主运动功率确定（ 2）进给运动功率的确定。
金属切削机床概论第一章
《金属切削机床》复习思考题答案（1）第1章机床的基本知识1、说明下列机床型号的意义：X6132、X5032、C6132、Z3040、T6112、Y3150、CB3463—1、C1312、B2010A。
答：X6132：万能升降台铣床，最大工作台面宽320mm；X5032：立式升降台铣床，最大工作台面宽320mm；C6132：卧式车床，最大棒料直径320mm；Z3040：摇臂钻床，最大钻孔直径40mm；T6112：卧式镗床，最大镗孔直径120 mm；Y3150：滚齿机，最大工件直径500 mm；CB3463—1：半自动车床，最大工件直径63 mm；C1312：单轴转塔自动车床，最大棒料直径12 mm；2 B2010A：龙门刨床，改进型，最大刨削宽度1000 mm。
2、通用机床的型号包含哪些内容？答：通用机床的型号有基本部分和辅助部分组成。
其基本部分包括分类代号，类代号，通用特性、结构特性代号，组代号，系代号，主参数或设计顺序号，主轴数或第二主参数，重大改进顺序号等；辅助部分包括其他特性代号，企业代号等。
基本部分中的类别代号、组别代号、系别代号、及主参数是通用机床型号中必须包含的内容。
3、在使用和选用机床之前，了解机床的主要技术规格有什么意义？答：由于机床种类繁多，性能与使用的加工方法各异，在使用和选用机床之前，了解机床的主要技术规格可使我们选用的机床能很好地满足机加工的要求，主要为①满足工艺的要求，如车、铣、刨、磨的加工需要；②尺寸要求的满足，是否在机床的最大佳共尺寸范围内。
这样又可使我们选定的机床更经济、更合理。
4、何谓简单运动？何谓复合运动？其本质区别是什么？是举例说明。
答：简单运动是可以独立的运动，包括旋转运动或直线运动。
复合运动是由两个或两个以上的旋转运动或直线运动按照确定的运动关系组合而成的成形运动。
本质上说，简单运动是机床最基本的运动；复合运动是有两个或两个以上的简单运动叠加而成的运动，组成复合运动的各简单运动之间有着严格的运动关系。
金属切削机床复习要点
金属切削机床复习要点绪论说出型号为CA6140，T6112，Y3150E，B2021A，XK5040，Z3040的机床的名称和主参数（各组字母和数字表达的意思）。
例如：Z3040Z─钻床类，3─摇臂钻床，30─摇臂钻床系，40─最大钻孔直径；B2021A B─刨床类，20─龙门刨床系，21─最大刨削宽度的1/10，A─第一次重大改进。
XK5040 X─铣床类，K─数控，5─立式升降台铣床，50─立式升降台铣床系，40─工作台宽度的1/10。
第一章机床运动分析一工件表面形状机床的切削加工过程就是刀具和工件按一定规律作相对运动,刀具的切削刃切除毛坯上多余的金属,获得具有一定几何形状、尺寸精度和表面质量的零件。
机械零件的形状多种多样，但构成零件内外表面的基本元素只有：平面,圆柱面,圆锥面,螺旋面和成形表面五种.二这些表面基本原素是如何形成的呢?它们是由一条线（母线）沿着另一条线（导线）运动而形成的轨迹, 这些形状的表面均属于“线性表面”,母线和导线统称为“发生线”。
工件表面的形成方法* 平面：由直线(母线)沿着直线(导线)运动而形成。
* 圆柱面和圆锥面：由直线(母线)沿着圆(导线)运动而形成。
* 圆柱螺旋面:由“∧”形线(母线)沿着螺旋线( 导线)运动而形成。
* 直齿圆柱齿轮的渐开线齿廓表面：由渐开线 (母线)沿着直线(导线)运动而形成。
三机床的运动当使用金属切削机床切削工件时, 工件与刀具间的相对运动,按运动性质可分为直线运动(用A表示)和旋转运动(用B表示);按机床运动的作用可分为以下六种运动：㈠成形运动:使工件获得要求表面形状的运动,是刀具和工件为了形成表面发生线而作的相对运动.是机床最基本的运动.其运动的轨迹,数目,行程和方向决定了机床传动形式和具体结构,从而需要不同类型的机床.* 简单成形运动—由单独的直线运动或单独的旋转运动构成的,独立的成形运动.*复合成形运动—由两个或两个以上的单元运动(直线或旋转),按照一定的运动关系组合而成并互相依存的成形运动.成形运动按在切削加工中的作用分为主运动和进给运动.* 主运动——切除工件上需切去的多余的材料,使其变为切屑的运动.其速度高,消耗功率较大.任何机床都必须具备主运动,一般只有一个主运动.* 进给运动——配合主运动,将多余的材料切除,使工件逐渐获得要求形状,几何尺寸和表面质量的成形表面的运动.一台机床的进给运动可能是一个或几个,也可能没有(如拉床)可能是简单成形运动,也可能是复合成形运动.㈡切入运动:配合成形运动，使工件表面逐步获得所需尺寸的运动.㈢分度运动㈣辅助运动㈤操纵及控制运动㈥校正运动四机床的传动联系与传动原理图1 机床传动的组成任何机床都有以下三个基本部分组成:* 运动源为执行件提供运动和动力的装置.* 传动装置(传动件) 传递运动和动力的装置,它将执行件和运动源二者联系起来,将运动源的动力传递给执行件,使获得具有一定速度和一定方向及一定的相对关系的运动.* 执行件如主轴,刀架,工作台等,其任务是装夹刀具或工件,使它们按一定的轨迹作精确的直线运动或旋转运动的部件.2 机床的传动联系和传动链* 传动联系机床为了获得所要求的运动,需要借助一系列的传动件将执行件与动力源(如主轴与电动机),或将执行件与执行件(如主轴与刀架)联系起来,这种联系称为传动联系.* 传动链指构成一个传动联系的一系列按一定顺序排列的传动件.* 在传动链中一般包含两类传动机构:定比传动机构和换置机构* 按传动联系的性质,传动链可分为:外联系传动链和内联系传动链3 传动原理图为了便于研究机床的传动联系,常使用一些简单的符号用图形来表示运动源与执行件,执行件与执行件之间的传动联系,这种图形就叫传动原理图.4 机床的传动系统与运动的调整和计算机床传动系统图表示机床全部运动传动关系的示意图,分析机床传动系统图的步骤:* 确定传动链的两端件,即始端件和末端件.* 计算两端件之间的位移(指内联传动中单位时间二者的相对位移量).* 写出传动链的传动路线表达式.* 列出运动平衡式.思考题：1.如何根据传动系统图正确地写出传动链的传动路线表达式?2.如何根据传动链的传动路线表达式正确地计算出执行件有多少级转速?3.如何根据传动链的传动路线表达式正确地计算出执行件的最高转速和最低转速?自测题1：下面为CA6140的正转中、低速主运动传动链的传动路线表达式。
机床概论复习总结提纲
金属切削机床概论复习提纲1、卧式车床主轴箱的运动输入轴常采用卸荷式带轮结构,皮带轮的张力可经过法兰轴直接传至短三瓦上。
轴不受此径向力的作用。
2、单轴转塔自动车床上加工工件的单件工时是否等于所有工作行程工步时间与空行程公布时间的总和？不是。
3、车削过程中产生闷车现象，可能是由于离合器摩擦片过松或皮带过松打滑引起的。
4、要加工以下形面：外圆表面、内孔、沟槽，可以分别选用以下机床：车床、镗床、铣床。
5、中型万能外圆磨床的尾座顶尖通常采用弹簧顶紧，而卧式床则采用丝杠螺母顶紧。
6、若卧式车床刀架横向进给方向相对于主轴轴线存在垂直度误差，则会影响车端面及沟槽的垂直度，切出的工件带有一定的锥度。
7、插齿机主要用于加工直齿圆柱齿轮，尤其适用于加工在滚齿机上不能加工的内齿轮和多联齿轮。
8、内圆磨床磨削各种圆柱孔和圆锥孔，其磨削方法主要有以下三种：普通内圆磨削，无心内圆磨削，行星内圆磨削。
9、在单轴转塔自动车床控制系统中，分配轴主要用于控制工件加工的工作行程，辅助轴主要用于空行程。
10、在卧式车床的溜板箱中,丝杠传动与纵、横向机动进给之间常设互锁机构，以防止二者同时相遇。
11、回轮转塔车床是在卧式车床的基础上发展起来的，它与卧式车床在结构上的主要区别是回轮转塔车床没有尾座和丝杠，机床身上设有一个能纵向移动的多工位刀架。
12、与一般卧式车床相比,精密及高精度卧式车床主要采取了以下三种措施来提高其加工精度○1提高车床的几何精度,○2主传动链采用“分离传动”的形式,○3主轴的皮带轮采用卸荷式式的结构。
13、扳动主轴开、停和换向操纵手把十分费力，不能稳定地停留再终点位置上，是由于摩擦片过紧。
操作手柄扳至停车位置上时，主轴不能迅速停止，是由于制动带过松。
14、卧式车床进给传动系统中，为何既有光杆又有丝杆来实现刀架的直线运动？可否单独设置光杆和丝杆？为什么？设置光杠加丝杠的传动形式，这样既可以实现螺纹进给（丝杠传动），又可以实现纵、横向进给运动（光杠传动），这样，既可以大大减轻丝杠的磨损，又有利于长期保持丝杠的精度，又可以获得一般车削所需的纵横进给量。
13级金属切削机床复习题 2
13级机械专业《金属切削机床》复习题一、单项选择题：1．CA6140型车床主传动系统采用的传动是（D）A．多公比B．多速电机C．分支传动D．交换齿轮2．根据我国机床型号编制方法，最大磨削直径为①320毫米、经过第一次重大改进的高精度万能外圆磨床的型号是（ A ）A．MG1432A B．M1432A C．MG432 D．MA14323．在Y3150E型滚齿机上滚切直齿圆柱齿轮时，其表面成形的运动是（ A ）A．滚刀、工件的旋转以及滚刀沿工件轴线方向的移动B．滚刀、工件的旋转以及滚刀沿工件切线方向的移动C．滚刀、工件的旋转以及滚刀沿工件径向方向的移动D．滚刀和工件的旋转运动4．关于英制螺纹，下列说法不正确的是（C）A．英制螺纹的螺距参数是每英寸牙数B．英制螺纹的导程按近似于调和数列的规律排列C．英制螺纹的导程换算成以毫米表示时，应乘以25.4毫米D．在CA6140型车床上车英制螺纹时，进给箱中的传动路线与车削公制螺纹时不同5.下列滚动轴承的轴向承载能力最大的是（ B ）A.圆锥滚子B.推力球C.向心推力球D.向心短圆柱滚子6.一般滚动摩擦系数比滑动摩擦系数小，所以，万能外圆磨床进给导轨常采用滚动导轨，其主要原因是（C）A．提高机床传动效率 B.提高送给速C．降低摩擦功率损耗D．保证进给精度7．普通车床床身的变形主要是（B）A．弯曲变形B．弯曲变形与扭转变形C．扭转变形D．局部拉压变形8．CA6140型车床主轴箱采用的润滑方法是（ D ）A．溅油润滑B．搅油润滑C．脂润滑D．油泵供油循环润滑9．车床床身导轨的直线度、平行度以及刀架溜板移动方向与主轴轴线的平行度属于机床的（B）A．定位精度B．几何精度C．传动精度D．加工精度10．为防止Z3040型摇臂钻床主轴因自重而下落，使主轴升降轻便，该钻床上采用的平衡机构是（D ）A．重锤式B．圆柱弹簧式C．平面螺旅弹簧式D．圆柱弹簧一凸轮式11．关于金刚镗床，下列的说法不正确的是（C）A．金刚镗床是一种高速镗床B．金刚镗床的关键部件是工作台C．在金刚镗床上镗削加工的工件，可获得很细的表面粗糙度D．在金刚镗床上镗削加工的工件，可获得很高的加工精度12．Z3040型摇臂钻床主轴头部有两个并列的横向扁尾孔，上面一个用于传递扭矩，同时可放入楔铁，用以卸下钻头等刀具，下面一个扁尾孔的作用是（D）A．在倒刮端面时卸下刀具 B.在倒刮端面时固定刀具C．在钻孔时卸下刀具 D.在钻孔时固定刀具13．静压导轨属于（ A ）A.纯液体摩擦B.边界摩擦C.混合摩擦D.滚动摩擦14．普通车床主轴前端的锥孔，采用的锥度是（ B ）A.米制B. 莫氏C.英制D.公制15.关于拉床的使用范围及类型，下列说法不正确的是（ C ）A．拉床主要用于加工通孔、平面、沟槽及直线成形面B．拉削加工精度较高．表面粗糙度较细C．拉床的主参数是机床最大拉削长度D．一种拉刀只能加工同一形状的表面16．转塔式六角车床不具有的部件是（A）A．丝杠B．光杠C．主轴箱D．横刀架17．在CA6140普通车床上，车削螺纹和机动进给分别采用丝杠和光杠传动其目的是（D）A．提高车削螺纹传动链传动精度C．提高传动效率B．减少车削螺纹传动链中丝杠螺母副的磨损D．A、B、C之和18．把传动件布置在传动轴的径向支承附近，一般可以提高传动轴的（A）A．刚度B．强度C．稳定性D．精度19．摆移齿轮机构和拉键机构的共同特点是结构紧凑、刚度差、传递扭矩较小，因此常用于（ D ）A．主运动传动B．进给运动传动C．分度运动传动D．快速移动传动20．CA6140型普通车床上采用的进给箱是（A）A．双轴滑移齿轮式B．三轴滑移齿轮式C．塔轮式D．交换齿轮式21．为防止Z3040型摇臂钻床主轴因自重而下落，使主轴升降轻便，该钻床上采用了的平衡机是（C）A．圆柱弹簧式B．平面螺旋弹簧式C．圆柱弹簧—凸轮式D．重锤式22．下列运动不属于卧式镗床的工作运动的是（ C ）A．镗轴的轴向进给运动B．平旋盘刀具溜板径向进给运动C．工作台的转位运动D．主轴箱垂直进给运动23．牛头刨床的主参数是（B）A．最大刨削宽度B．最大刨削长度C．工作台工作面宽度D．工作台工作面长度24．关于配换齿轮应满足的条件，下列说法不确切的是（A）A．齿轮齿数应符合机床备有的配换齿轮齿数B．应符合挂轮架结构上的要求，以保证各齿轮能够合理地安装在挂轮架上C．对于内联系传动键的配换齿轮，应保证其传动比误差在允许范围内D．为保证传动平衡可采用斜齿配换齿轮25．在双联滑移齿轮变速传动系统结构中，只有当一对处于啮合的齿轮完全脱开后，另一对齿轮才开始进入啮合。
金属切削机床（本科）复习提纲
金属切削机床（本科）复习提纲一、判断题：1. 万能铣床上利用万能分度头可以加工斜齿圆柱齿轮。
（√）2．机床加工的共性是：把刀具和工件安装在机床上，由机床产生刀具和工件间的相对运动，从而切削出合乎要求的零件。
（√）3．无心外圆磨床工件的圆周速度和磨削砂轮的圆周速度相等（╳）4．在精加工时，切屑排出应尽量流向已加工表面方向。
（╳）5．组合机床只能用于大批大量生产。
（╳）6．牛头刨床刨削加工平面时，其横向进给运动为连续直线移动。
（╳）7．在普通车床上加工工件的尺寸精度可以达到IT6。
（╳）8．切削加工中，主运动是速度较低，消耗功率较小的运动。
（╳）9．CA6140型机床是最大工件回转直径为140mm的普通车床。
（╳）10. 滚齿机滚切加工斜齿圆柱齿轮滚刀刀架板转方向取决于滚刀的旋向。
（╳）11.在CA6140型车床上主要为了①提高车削螺纹传动链的传动精度；②减小螺纹传动链中丝杠螺母副的磨损以长期保持其传动精度，所以车削螺纹和机动进给分别采用丝杠和光杠传动。
（√）12.拉孔的进给运动是靠刀齿齿升量来实现的。
（√）13．钻孔将穿时进给量应减小，以免工件和钻头损坏。
（√）14．车床上可以加工螺纹、钻孔、车圆锥体。
（√）15．主轴部件是机床的执行件。
（√）16．M1432A型万能外圆磨床不能磨削内孔。
（╳）17．机床按照加工方式及其用途不同共分为十二大类。
（╳）18．在普通车床上加工工件的尺寸精度可以达到IT3。
（╳）19．龙门刨床的主运动是刨刀作往复直线运动。
（╳）20．切削加工中，主运动是速度较低，消耗功率较小的运动。
（╳）21．万能外圆磨床只能磨削外圆，不能磨削内圆。
（╳）22．车床的主轴箱是主轴的进给机构。
（╳）23．车床是做直线进给运动的车刀对作旋转主运动的工件进行切削加工的机床。
（√）24. 在磨床上可以采用端面磨削和圆周磨削。
（√）25. 钻孔精度可达IT6级，属孔的精加工方法。
（╳）26. 金属切削机床有“工业母机”或“工具机”之称，习惯上简称为机床。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1、CA6140中的40表示床身最大回转直径为400m（T ）2、机床加工某一具体表面时，至少有一个主运动和一个进给运动（ F ）3、M1432A型万能外圆磨床只能加工外圆柱面,不能加工内孔•（ F ）4、滚齿机能够进行各种内外直齿圆柱齿轮的加工.（ F ）5、CA6140 型车床加工螺纹时, 应严格保证主轴旋转刀具移动一个被加工螺纹的导程.（ T ）6、为方便运动中变速，常用啮合式离合器变速组（F ）7、机床按照加工方式及其用途不同共分为十二大类（T ）8、CA6140中的40表示床身最大回转直径为400m（T）9•在CA6140型车床上主要为了①提高车削螺纹传动链的传动精度；②减小螺纹传动链中丝杠螺母副的磨损以长期保持其传动精度，所以车削螺纹与机动进给分别采用丝杠和光杠传动。
（T ）10．拉孔的进给运动是靠刀齿齿升量来实现的。
（T ）11 ．机床加工的共性是：把刀具和工件安装在机床上，由机床产生刀具与工件间的相对运动，从而切削出合乎要求的零件。
（T ）12．车床上可以加工螺纹，钻孔，圆锥体。
（T ）13．磨削加工切削刃不规则，加工质量高。
（T ）14．主轴部件是机床的执行件。
（F ）15．切削加工中，主运动是速度较低，消耗功率较小的运动。
（ F ）16．车床的主轴箱是主轴的进给机构。
（F ）17．车床是做直线进给运动的车刀对作旋转主运动的工件进行切削加工的机床。
（T ）18.C6140型机床是最大工件回转直径为140mm勺普通车床。
（F ）19.CA6140型车床溜板箱中的开合螺母的功用是在刀架过载时能自动停止进给。
（ F ）20.在CA6140型车床上车削螺纹与机动进给分别采用丝杠和光杠传动。
主要为了提高车削螺纹传动链的传动精度。
（T ）21 .磨床既能作为精加工机床，也能作为粗加工机床。
（T ）22.M1432A万能外圆磨床的内圆磨具主轴轴承间隙由螺母进行调整。
（ F ）23．滚齿机能够进行双联直齿圆柱齿轮的加工以提高效率。
（ F ）24．加工螺纹时应严格保证主轴一转刀具进给一个螺距。
（ F ）25．为方便运动中变速，常用摩擦式离合器变速组。
（ F ）26．为了提高运动件低速运动的平稳住，一般可采用减小导轨副摩擦面动静摩擦系数之差和提高传动系统刚度的措施。
（T ）27．主轴前的旋转精度对主轴旋转精度的影响大于后轴承。
（T ）28．CA6140 型车床溜板箱中的快速电动机可以随意正反转。
（ F ）29．机床进行切削加工时, 至少有一个主运动和一个进给运动。
（ F ）30．磨床既能作为精加工机床，也能作为粗加工机床。
（T ）31. M1432A万能外圆磨床的内圆磨具主轴轴承间隙由螺母进行调整。
（ F ）32．滚齿机能够进行双联直齿圆柱齿轮的加工以提高效率。
（ F ）33.加工螺纹时应严格保证主轴一转刀具进给一个螺距。
（ F ）34.为方便运动中变速，常用摩擦式离合器变速组。
（ F ）35.主轴前的旋转精度对主轴旋转精度的影响大于后轴承。
（T ）36.为使传动平稳，离合器变速组采用斜齿轮传动副。
（T ）37.滚齿机不能加工蜗轮。
（F ）38.带传动传动平稳常用于内联传动链中。
（F ）二.填空题1.Z3040型摇臂钻床型号的含义：Z表示—钻床___30表示_摇臂钻床___40表示—最大钻孔直径为40mm___.2.在机床传动系统中,在转速较高,开合频繁的传动链中应采用__多片式摩擦__离全器, 要求保持严格传动关系的传动中应采用___啮合__离合器, 能够实现快慢自动转换的是__ 超越__离合器.3.齿轮与传动轴联接形式有（1）__空套___（2）__滑移_ （3） __ 固定___.4.传动链是通过___两端体_和_传动元件___按一定的规律所组成的。
5.CA614车床可车肖米制螺纹模数螺纹___, _英制螺纹径节螺纹_四种标准的常用螺纹。
6.CA6140型车床型号的含义：C表示—车床_A表示_结构不同__61表示___卧式车床__40 表示_床身最大回转直径为400mm__7.万能外圆磨床基本的磨肖方法：__纵向磨肖法_和_切入磨肖法_。
8.CA6140车床为了避免光杆和快速电机同时传动给某一轴，应采用—超越_离合器;进给过程中为了避免进给力太大或刀架受阻碍而损坏传动机构，应设有—安全_离合器。
9.CA6140车床车螺纹传动链属于—内—联系，车圆柱面和端面传动链属于 __外—联系。
10.CA6140主轴正转共有___24__种转速，其中低速有__18—种。
11•齿轮加工方法采用金属切削的方式有—成形法_和_展成法_。
12•金属切削机床是一种用切削方法加工金属零件的工作机械，它是制造机器的机器，因此又称为工作母机或工具机。
13•按照机床工艺范围宽窄，可分为通用机床（万能）、专门化机床和专用机床三类。
14 •所有机床都必须通过刀具和工件之间的相对运动来形成一定形状，尺寸和质量的表面。
15.有些表面其母线和导线可以互换，如圆柱，称为可逆表面。
16.CA6140型普通车床的主参数是？床身上最大回转直径为400mm ?。
17.采用卸荷式皮带轮，其作用是将皮带的？?张力（径向力）—卸除到箱体，而将?力矩？传递给皮带轮轴。
三、选择题1、在外圆磨床上加工圆柱形工件时，应当采用（D ）方法。
A、死顶尖夹持工件，用夹头带动转动。
B、顶尖夹持工件，用头架主轴带动转动。
C、卡盘夹持工件，用头架主轴带动转动。
D卡盘和尾座顶尖夹持工件，用夹头带动转动。
2、M1432A万能外圆磨床的砂轮主轴轴承采用了（C ）。
A、双列短圆柱滚子轴承 B 、高精度球轴承C、短三瓦动压滑动轴承 D 、精密圆锥滚子轴承4、按照CA6140车床的设计，在车床上用纵向丝杠带动溜板箱及刀架的移动，仅用于进行（B ）的车削。
A、外圆柱面 B 、螺纹C、内圆柱面 D 、圆锥面5、下列说法中不正确的是（C ）A、万能外圆磨床, 可以磨削内圆柱面B、外圆磨床的主参数是最大磨削直径C、万能外圆磨床不能磨削内圆柱面D内圆磨床的主参数是最大磨削孔径6 •根据我国机床型号编制方法，最大磨削直径为① 320毫米、经过第一次重大改进的高精度万能外圆磨床的型号为（A ）A．MG1432A B ．M1432A C ．MG432 D ．MA14327•在丫3150E型滚齿机上滚切直齿圆柱齿轮时，（A ）是表面成形运动。
A.滚刀、工件的旋转以及滚刀沿工件轴线方向的移动B.滚刀、工件的旋转以及滚刀沿工件切线方向的移动C•滚刀、工件的旋转以及滚刀沿工件径向方向的移动D、滚刀和工件的旋转运动8．关于英制螺纹，下列（C ）种说法不正确。
A.英制螺纹的螺距参数是每英寸牙数B.英制螺纹的导程按近似于调和数列的规律排列C•英制螺纹的导程换算成以毫米表示时，应乘以25.4毫米D.在CA6140型车床上车英制螺纹时，进给箱中的传动路线与车削公制螺纹时不同9.下列（B ）滚动轴承的轴向承载能力最大。
A、圆锥滚子B、推力球 C 、向心推力球D、向心短圆柱滚子？10.一般滚动摩擦系数比滑动摩擦系数小，所以，万能外圆磨床横向进给导轨常采用滚动导轨，其主要原因是（C ）A.提高传动效率B .提高送给速度C .降低摩擦功率损耗D .保证进给精度11.CA6140型车床主轴箱采用了（D ）的方法。
A.溅油润滑B .搅油润滑C .脂润滑D .油泵供油循环润滑12.普通车床主轴前端的锥孔为（C）锥度。
A. 米制B. 英制C. 莫氏D. 公制13.下列哪种机床属于专门化机床:（ B ）A. 卧式车床B. 凸轮轴车床C. 万能外圆磨床D. 摇臂钻床14.下列各表面不属于可逆表面的是:（ C ）A. 圆柱面B. 平面C. 螺旋面D. 直齿圆柱齿轮15. 下列不属于机床在加工过程中完成的辅助运动的是（ D ）A. 切入运动B. 分度运动C. 调位运动D. 成形运动16. 下列不属于机床执行件的是（ C ）A. 主轴B. 刀架C. 步进电机D. 工作台17.下列对CM7132苗述正确的是（C ）A.卧式精密车床, 床身最大回转直径为320mmB.落底精密车床, 床身最大回转直径为320mmC.仿形精密车床, 床身最大回转直径为320mmD.卡盘精密车床, 床身最大回转直径为320mm18 •在CA6140普通车床上，车削螺纹和机动进给分别采用丝杠和光杠传动其目的是（D）A.提高车削螺纹传动链传动精度B •减少车削螺纹传动链中丝杠螺母副的磨损C.提高传动效率 D . A、B、C之和19.CA6140型普通车床上采用（A ）进给箱。
A.双轴滑移齿轮式B .三轴滑移齿轮式C .塔轮式D .交换齿轮式20.关于配换齿轮应满足的条件，下列（A）说法是不确切的。
A.齿轮齿数应符合机床备有的配换齿轮齿数B.应符合挂轮架结构上的要求，以保证各齿轮能够合理地安装在挂轮架上C•对于内联系传动键的配换齿轮，应保证其传动比误差在允许范围内D.为保证传动平衡可采用斜齿配换齿轮21 .在双联滑移齿轮变速传动系统结构中，只有当一对处于啮合的齿轮完全脱开后，另一对齿轮才开始进入啮合。
所以设计两固定齿轮之间的距离时应（A）双联滑移齿轮的宽度。
A.大于 B .等于C .小于D .小于等于22.车削加工时，工件的旋转是（A ）A.主运动 B .进给运动 C 辅助运动D .连续运动23.机床型号的首位字母“ Y'表示该机床是（B ）A.水压机 B .齿轮加工机床C .压力机D .螺纹加工机床四. 简答题1.能否在CA6140车床上,用车大导程螺纹传动链车削较精密的非标螺纹？答：不能，因为加工较精密螺纹在CA6140车床上采用的措施就是缩短传动链、而车大导程螺线长，传动件的累积误差大，所以不能用车大导程螺纹传动链车削较精密的非标螺纹。
2.M1432万能外圆磨床提高横向进给精度的措施是什么？①设置闸缸②采用滚动导轨，设有缓冲装置，以减少定位时的冲击和防止振动③采用定程磨削和微量调整（增大丝杆直径，提高传动系统的刚度）3•根据CA6140勺主轴传动系统图写出主轴低速正转的低速或反转传动路线表达式。
P30 主轴电机？130/?230-l-{M i （左）-…… 卜Vl（主轴）4．分析滚齿机在加工直齿圆柱齿轮时的机床的运动，并附图加以说明。
答：用滚刀加工直齿圆柱齿轮必须具有以下两个运动。
一、是形成渐开线（母线）所需的展成运动；二、是为形成导线所需的滚刀沿工件轴线的移动。
（图如P134）. 5．分析滚齿机用加工斜齿圆柱齿轮时的机床的运动，并附图加以说明。
（四种可能）答：用滚刀加工斜齿圆柱齿轮时必须具有以下两个运动。
一个是产生渐开线（母线）的展成运动，这个运动可以分解为两部分，即滚刀旋转和工件（齿坯）旋转；另一个是产生螺旋线（导线）的成形运动，这个运动可以分解为两部分，即刀架（滚刀）的直线移动和工件的附加转动. （图如P136-P137）6.试说明何谓外联系传动链？何谓内联系传动链？其本质区别是什么？对这两种传动链有何不同要求？答: 外联系传动链是联系运动源和执行件，使执行件获得一定的速度和方向的传动链。
