动力电池基础知识培训

合集下载

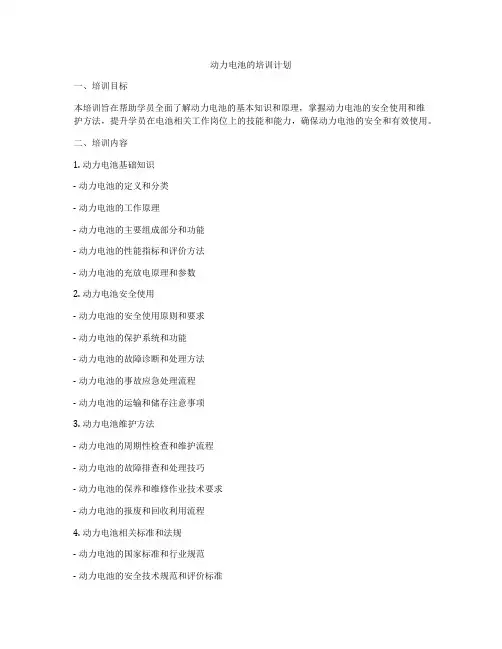

动力电池的培训计划

动力电池的培训计划一、培训目标本培训旨在帮助学员全面了解动力电池的基本知识和原理，掌握动力电池的安全使用和维护方法，提升学员在电池相关工作岗位上的技能和能力，确保动力电池的安全和有效使用。

二、培训内容1. 动力电池基础知识- 动力电池的定义和分类- 动力电池的工作原理- 动力电池的主要组成部分和功能- 动力电池的性能指标和评价方法- 动力电池的充放电原理和参数2. 动力电池安全使用- 动力电池的安全使用原则和要求- 动力电池的保护系统和功能- 动力电池的故障诊断和处理方法- 动力电池的事故应急处理流程- 动力电池的运输和储存注意事项3. 动力电池维护方法- 动力电池的周期性检查和维护流程- 动力电池的故障排查和处理技巧- 动力电池的保养和维修作业技术要求- 动力电池的报废和回收利用流程4. 动力电池相关标准和法规- 动力电池的国家标准和行业规范- 动力电池的安全技术规范和评价标准- 动力电池的环保和废弃处理要求- 动力电池行业的法律法规和政策文件5. 动力电池的新技术和趋势- 动力电池的新能源技术和应用领域- 动力电池的节能环保和可持续发展趋势- 动力电池的创新产品和新型材料展望- 动力电池的未来发展方向和挑战分析三、培训方法1. 理论教学- 通过课堂讲授、示范演示和多媒体展示等形式，系统地介绍动力电池的相关知识和技术要点，让学员全面理解和掌握。

2. 实践操作- 利用实验室和工场设备进行实际操作演练，让学员掌握动力电池的安全使用和维护技能，提高动手能力和应变能力。

3. 案例分析- 结合实际案例和故障问题，进行讨论分析和互动交流，让学员思考动力电池存在的问题和解决办法，提高综合分析和解决问题的能力。

4. 考核评价- 结合大量练习和作业，进行定期考核评价和实时反馈，及时跟进学员学习进度和能力提升，保证培训效果落到实处。

四、培训对象本培训面向电池制造和应用企业的员工，特别是技术工程师、维修人员和管理人员，以及相关行业的从业人员和学生。

教学课件2.1动力电池认知

学习单元2.1 动力电池认知
理论知识
2.1.1 动力电池的作用和分类
• 电动汽车动力电池从系统的角度可以分为化学电池、物理电池和生物电池三大类，如图
学习单元2.1 动力电池认知
理论知识
2.1.1 动力电池的作用和分类
• 化学电池即利用化学变化产生电能的装置。可以分为一次电池、二次电池和燃料电池三大类，其中，一次电池和二次电池可以统称为蓄电池。蓄电池适用于纯电动汽车，可以归类为铅酸蓄电池、镍基电池（镍-氢及镍-金属氢化物电池、镍-福及镍-锌电池）、钠基电池（钠-硫电池和钠-氯化镍电池）、锂电池等类型。燃料电池专用于燃料电池电动汽车。
2.1.2 锂离子电池
• 特斯拉MODEL S动力电池的电池单体采用容量约2.2Ah的18650电池，有 69节并联组成一组，9组串联组成一层，由11层串联组成动力电池，动力电池的电压为375V左右，电量为53kWh，重量约为450kg，因此单体电池为 6831节，一般充电时间为3-5小时。动力电池包如图
学习单元2.1 动力电池认知
理论知识
2.1.1 动力电池的作用和分类
• 电动汽车动力电池（以下简称动力电池）是电动汽车的动力源，是能量的储存装置，是为电动汽车日常行驶提供能量的唯一来源，是电动混合动力汽车的辅助能量来源，能够将电能输出转换为其他形式的能量，并驱动汽车行驶，如图2-1-1所示。它是电动汽车的核心部件之一，其性能好坏直接关系到电动汽车的动力性能、续航能力、也与电动汽车和电动混合动力汽车的安全性直接相关。
学习单元2.1 动力电池认知
理论知识
2.1.2 锂离子电池
• 三元锂电池的充放电曲线如图 • 三元锂电池的充电截止电压在4.2V左右，放电截止电压在2.5V左右。三元

精选电动汽车动力电池培训课件

❖1911年，查尔斯·科特林(Charles Kettering)发明了内燃机自动启动技术；1908年，福特汽车公司推出了T型车，并开始大批量生产，内燃机汽车的成本大幅度下降，1912年电动车售价1750美元，而汽油车只要650美元。
❖ 1913年，福特(Ford)建立了内燃机汽车装配流水线，几乎使装配速度提高了8倍，最终使每工作日每隔10秒钟就有一台T型车驶下生产线。内燃机汽车进入了标准化、大批量生产阶段。亨利-福特以大
图片小贴士
❖ 1969年宝马生产的电动汽车
❖ 意大利为了降低空气污染，20世纪80年代末建立了电动汽车车队，共投入52辆电动汽车试验，所有车均用铅酸电池。1990年菲亚特汽车公司生产 “熊猫一览 lef/ra”，载重量为1330kg，车速为 70km/h，续驶里程为100km，采用铅酸电池，或改用镍镉电池车速可达100km/h ，续驶里程达 180km。
力的后轮驱动的子弹头型电动汽车，创造了时速 68mile (110km)的记录，并且续驶里程达到了约 290km。这也是世界上第一辆时速超过100公里的汽车。
图片小贴士
❖ 卡米勒·杰纳茨驾驶的子弹头型电动汽车
图片小贴士
❖ 1900年，BGS公司生产的电动汽车创造了单次充电行驶180mile的最长里程纪录。
❖ 1901年爱迪生发明了Fe-Ni电池；
❖ 1984年波兰的飞利浦（Philips）公司成功研制出 LaNi5储氢合金，并制备出MH-Ni电池。
图片小贴士
❖ 发明大王爱迪生和他的铁镍电池
❖ 1991年，可充电的锂离子蓄电池问世，实验室制成的第一只18650型锂离子电池容量仅为600mA·h ；
装了两台驱动电机，能以20mile/h的速度行驶 25mile 。

动力电池基本概念、原理(高教知识)

者外负载时的电压。开路电压与电池的剩
余能量有一定的联系，电量显示就是利用这个原理。
②工作电压：是指电池在工作状态下即电
路中有电流流过时电池正负极之间的电势差,又称负载电压。在电池放电工作状态下，当电流流过电池内部时，必须克服内阻的阻力，故工作电压总是低于开路电压。
全面分析
3
③放电截止电压：指电池充满电后进行放电，放完电时达到的电压（若继续放电则为过度放电，对电池的寿命和性能有损伤）。
“跳进”电解液里，“爬过”隔膜上弯弯
曲曲的小洞，“游泳”到达负极，与早就跑过来的电子结合在一起。
正极上发生的反应为 LiMn2O4 ==Li1xMn2O4+Xli++Xe(电子) 负极上发生的反应为6C+XLi+Xe==LixC6
全面分析
30
5、放电过程电池放电，此时负极上的电子e从通过外部电路跑到正极上，正锂离子Li+从负极“跳
①功率是指在一定的放电制度下，单位时间内电池输出的能量，单位为W或kW。 ②功率密度又称比功率，是单位质量或单位体积电池输出的功率，单位为W/kg或W/L。比功率是评价电池及电池包是否满足电动汽车加速和爬坡能力的重要指标。更多新能源汽车行业专业解读和最新资讯，可关注电动知家微信公众号。
全面分析
• ③深度放电 deep discharge：表示蓄电50％或更大的容量被释放的程度。
全面分析
15
• ④举例：充、放电深度以百分比率来表示，如：容量为10Ah的电池放电后容量变为2Ah，可以称为80%DOD；容量为10Ah的电池，充电后容量为8Ah，80%SOC。形容满充满放，通常称为100%DOD。
全面分析

培训课件(动力电池)

为了提高电动汽车的续驶里程，要求电动汽车上的动力电池尽可能储存多的能量，但电动汽车又不能太重，其安装电池的空间也有限，这就要求电池具有高的比能量；
（2）比功率大
为了能使电动汽车在加速行驶、爬坡能力和负载行驶等方面能与燃油汽车相竞争，就要求电池具有高的比功率；
（3）充放电效率高
电池中能量的循环必须经过充电—放电—充电的循环，高的充放电效率对保证整车效率具有至关重要的作用；
13
重电汽车培训认证中心
2018.7
页数: 13
教师企业实践-新能源汽车（吉林国培班）
2.铅酸蓄电池的结构
铅酸蓄电池由正负极板、隔板、电解液、溢气阀、外壳等部分组成。
– 外壳：一般是塑料外壳如ABS，PP等，也有外部再加钢壳的
– 正极：主要是红棕色氧化铅(PbO2) – 负极：主要是海绵状的金属铅(Pb) – 端子：铅或铜质，铜端子更常见 – 隔膜：AGM或胶体，吸附硫酸水溶液 – 安全阀：内部气体溢出通道，一般加防爆
（4）相对稳定性好
电池应当在快速充放电和充放电过程变工况的条件下保持性能的相对稳定，使其在动力系统使用条件下能达到足够的充放电循环次数；
（5）使用成本低
除了降低电池的初始购买成本外，还要提高电池的使用寿命以延长其更换周期；
（6）安全性好
12
重电汽车培训认证中心
2018.7
页数: 12
教师企业实践-新能源汽车（吉林国培班）
22
重电汽车培训认证中心
2018.7
一种圆柱形锂离子电池的结构示意图
页数: 22
锂离子电池主要组分常见材料
教师企业实践-新能源汽车（吉林国培班）
23
重电汽车培训认证中心
2018.7

动力电池基础及电动汽车安全要求培训

容量和放电温度的关系
二、动力电池和超级电容基本概念
比容量：
是指单位质量或单位体积所给出的电量，分别称
为质量比容量Cm或体积比容量Cv。
计算公式： Cm =C/m（Ah/kg）
Cv =C/v（Ah/L）
二、动力电池和超级电容基本概念
电池能量（Wh）：
1.定义：指电池储存的电量（能量）的多少，用Wh来表示 2.公式：能量（Wh）＝工作电压（V）×工作电流（A）×工作时间
池、聚合物锂离子电池、超级电容器、飞轮电池其它电池（只能发电，不能储电）燃料电池：氢氧燃料电池、直接甲醇燃料电池太阳能电池：单晶硅太阳能电池、多晶硅太阳能电池、非晶硅太阳能电池、
光敏化学太阳能电池
一、常用动力电池种类
锂电池分类
1．按外型分：方形锂电池（如普通手机电池）和圆柱形锂电池（如电动工具的18650）； 2．按外包材料分：铝壳锂电池，钢壳锂电池，软包电池； 3．按正极材料分：钴酸锂（LiCoO2）、锰酸锂（LiMn2O4）、三元锂（LiNixCoyMnzO2）、磷酸铁锂（LiFePO4）； 4．按电解液状态分：锂离子电池（LIB）和聚合物电池（PLB）； 5．按用途分：普通电池和动力电池。 6．按性能特性分：高容量电池、高倍率电池、高温电池、低温电池等。
放电时率×放电倍率＝1
C5—电池5小时率的容量，即电池5小时放电的全部容量。单位 Ah或mAh
0.5C---电池以0.5倍容量的电流放电 ,单位：A或mA
例如：某电池的额定容量为1Ah,用0.5C放电时的电流即为0.5A
二、动力电池和超级电容基本概念
SOC和DOD SOC（State of Charge ）－为荷电状态，表示电池剩余容量与总容量的百分比。 DOD（Depth of Discharge ）－为放电深度，表示放电程度的一种量度，为放电容量与总放电容量的百分比。放电深度的高低和二次电池的寿命有很大的关系：放电深度越深，其寿命就越短。

电池及锂电池基础知识培训.pptx

置； 3. 组成化学电池的必要条件： 3.1 必须把化学反应中的氧化过程（失去电子过程）和还原过程（得
到电子过程）分隔在两个区域内进行； 3.2 正负极之间有离子导电物质； 3.3 物质在进行氧化还原时，电子必须通过外线路。
第一部分电池基础常识
电池的工作原理
电池在放电过程中，负极发生氧化反应，向外提供电子；在正极上进行还原反应，从外电路接收电子，电子从负极流到正极，而电流方向正好与电子流动方向相反，故电流经外电路从正极流向负极。
其它辅助功能：保护板上一般还有NTC、识别电阻以及解码芯片等，主要作用是保证பைடு நூலகம்池能与主机及原装充电器正常充电与使用。
第二部电池基本术语
(一)、电压（概念：即电位差，是产生电流的力） 1.开路电压：电池与外电路没有接通时，即没有电流流过时电极之
间的电位差，等于正极电位与负极电位之间的差值。
b、并联：电压基本不变，容量升高；
c、混联：电压与容量都会升高。
+
+
+
并联
串联
混联
第一部分电池基础常识
化学电池的种类
二次电池电池
一次电池
镍镉电池镍氢电池铅酸电池锂电池
糊式电池
金属锂电池液态锂离子电池聚合物锂离子电池
普通碳性锌-锰电池碱性电池
第一部分电池基础常识
电池的构成
电池一般由电芯、Fuse（或PTC）、保护板（或电路板）、五金片、外壳以及一些辅料组成。
目录
第一部分第二部分
第三部分
第四部分第五部分
电池基础常识电池基本术语
锂离子电池工作原理及性能简介
锂离子电池电源管理锂离子电池的应用前景

ART动力锂电池基础知识内部培训

第二十六页,共27页，
2012美思锂电隆重推出超高性价比磷酸铁锂正极材料M2 拥有自主知识产权 zhī shí chǎn quán ,获国家多项专利,价格不到 9W/吨
第二十七页,共27页，
n 在电池外部加PCB板或在充电器中设计保护线路和/或时限装置来防止过放，
第八页,共27页，
四、锂离子电池 diànchí性能指标
讨论：电池短路,造成电池短路的因素,电池短路带来的后果 hòuguǒ ,如何避免
1 外部导体直接连接电池的正负极； 2 组装时电池外部冲击力导致内部微短路； 3 内部结构存在不良如极粉刺刺破隔膜后正负极相接
四、锂离子电池 diànchí性能指标以软包电池 diànchí为例
第五页,共27页，
四、锂离子电池 diànchí性能指标以软包电池 diànchí为例
讨论：影响锂离子电池 diànchí循环寿命的因素
1 充放电制度
2 活性物质的结构稳定性
3 电解液量的多少
4 生产中极片的厚度均匀性 5 电池本身结构
第七页,共27页，
四、锂离子电池 diànchí性能指标
讨论：什么是电池 diànchí过放,电池 diànchí过放带来的后果,如何避免
n 电池在一定倍率下恒流放电,当电池电压达到2.75V时,
放电状态仍在继续,即为过放，
n 过放可能导致漏液、零电压以及负电压,是损害电池性能的主要原因之一，
3 向电解液中加入剂
在电池过充,电池电压高于4.2V的条件下,电解液剂与电
解液中其他物质聚合,电池内阻大幅增加,电池内部形成大面积断路,电池不再升温，
第二十四页,共27页，
七、锂离子电池 diànchí优缺点

纯电动汽车动力电池基础知识培训

电池基础知识培训目录◆电池的基础概念◆锂电池的简介◆锂电池常用的基本术语◆锂电池Pack组成及串并联方式◆动力电池系统构成与专业领域简介◆动力电池模组与Pack设计关键技术◆动力电池行业常用国标简介什么叫电池？电池是一种能够将化学能转化为电能的一种装置。

1.按工作性质分2.按电解液分3. 按电池所用正、负极材料划分4.按用途分5.及其它总体分类1.按工作性质分：一次电池（原电池）二次电池（可充电池）区别简介：1、一次电池和二次电池的最大不同是充电，一次电池用完也就是说放电后不能再以充电的方式反复使用；而二次电池则可以反复的充电、放电，所谓的循环。

2、另一明显的区别就是它们能量和负载能力，以及自放电率，二次电池能量远比一次电池高，然而他们的负载能力相对要小。

3、从电化学角度来说，电化学反应若是可逆的，则属于二次电池，不可逆的，属于一次电池。

锌锰电池是一次电池，如平常说的干电池，2号、5号、7号；铅酸蓄电池、锂电属于二次电池。

4、应用一般来说，一次电池适合于微小电流的器具，如遥控器、胡须刀等；而二次电池基本上没有受到限制。

2.按电解液分：碱性电池：电解质主要以氢氧化钾火熔液为主的电池；如（锌锰电池、镉镍电池，镍氢电池等）酸性电池：主要以硫酸水溶液为介质的电池；如（锌锰干电池、也称酸性电池，海水电池等）有机电解液电池：主要以有机溶液为介质的电池；如（锂电池、锂离子电池等）3.按电池正负负极材料划分：锌系：锌锰电池、锌银电池等；镍系：镍镉电池、镍氢电池、镍锌电池等；锂系：锂锰、锂铁、锂镍钴锰电池等；其它体系5.及其他总体分类：电池原电池锌锰电池碱锰银锌…蓄电池铅酸镍镉镍氢锂离子…燃料电池质子交换膜碱性固体氧化物熔融碳酸盐…物理电池超级电容器飞轮电池核电池太阳能电池…1981年发表了第一个锂离子电池方面专利。

八十年代末，SONY公司利用此发现制成LIB。

实验室制成的第一只18650型锂离子电池容量仅为600mAh。

动力电池基础知识..课件

放电方式对电池性能的影响
不同的放电方式（如恒流放电、恒压放电等）会影响电池的放电效率和寿命。
03
动力电池的构成与材料
动力电池的构成
电芯
动力电池的核心部分，负责存储和释放电能。
电池管理系统
用于监控电池状态、控制充放电过程，确保电池安全运行。
冷却系统
用于保持电池在适宜的温度范围内工作，确保电池性能和寿命。
无人机需要轻量化的能源供应系统，动力电池具有高能量密度和轻量化的特点，因此也是无人机的能源供应方案之一。
02
动力电池的工作原理
电池的基本工作原理
电池是一种能量转换装置
01
电池能够将化学能、光能、热能等转换为电能，为各种电子设
备提供动力和隔膜组成，这些部分共同作
动力电池的材料
正极材料
电解液
如钴酸锂、三元材料等，决定了电池的能量密度和性能。
作为正负极之间的传输介质，对电池的离子导电性和安全性至关重要。
负极材料
如石墨、钛酸锂等，影响电池的充放电性能和寿命。
动力电池的性能指标
01
02
03
04
能量密度
单位重量或体积内所存储的电能，直接影响车辆的续航里程
无线充电技术为电动汽车充电提供了新的解决方案，可实现快速、方便、自动化的充电，未来有望成为电动汽车充电的主流方式。
03
智能电池管理系统
智能电池管理系统能够实现电池的实时监测、控制和优化，提高电池的
安全性、寿命和性能，是未来动力电池发展的重要方向。
动力电池对环境的影响与可持续发展
减少碳排放
动力电池的使用能够减少燃油车的碳排放，从而降低空气污染和全球温室效应。
。

动力电池系统国标培训资料

安全要求及试验方法
蓄电池
3
GB/T 31486-2015 电动汽车用动力蓄电池 QC/T 743-2006 电动车用锂离子
电性能要求及试验方法
蓄电池
GB/T 31467.1-2015电动汽车用锂离子动 4 力蓄电池包和系统第1部分：高功率应用 \
测试规程
GB/T 31467.2-2015电动汽车用锂离子动 5 力蓄电池包和系统第2部分：高能量应用 \
判定标准：计算容量在企业所规定额定值的100%~110%之间
18
6. GB/T31486－2015解读：
序号单体检测项目
QCT 743-2006
常温下以C/3充满电，在-20℃温度下存储20小时，以3/C放电至
5
-20℃放电容量截止电压，计算放电容量
判定标准：计算容量不低于额定值的70%
常温下以C/3充满电，在55℃温度下存储5小时，以3/C放电至截
序号模组检测项目
QCT 743-2006
GB/T 31484-2015
目测检查，不得有变形及裂纹，表目测检查，不得有变形及裂纹，表
1 外观
面平整，干燥，无外伤，无污染，面干燥无外伤，排列整齐，连接可
标志清晰
靠，标志清晰
2 极性
用电压表检测模组极性，标示正确用电压表检测电池极性，标示正确
用量具检测模组的尺寸和质量，应用量具检测电池的尺寸和质量，应 3 尺寸和质量符合企业提供的产品技术条件符合企业提供的产品技术条件
模组、系统
乘用车参照上述第7条商用车参照上述第8条
10
4. GB/T31484－2015解读：
相比于QC/T743-2006，GB/T31484-2015在标准循环寿命和工况循环寿命的测试要求方面都更为严格，相关对比总结如下：

(内部培训)-新能源动力电池(上)精选全文完整版

（4）辅助元器件
感谢您的聆听
北汽EV200整车控制器（VCU）
② 电机控制器（MCU）电机驱动系统的控制中心，通过
控制驱动电动机电流实现电动汽车的前进、倒退，维持电动汽车的正常运转，保证能够按照驾驶员的意愿输出合适的电流参数。
电机控制器（MCU）
③ 驱动电动机由电能转化为机械能的核心部件。应用较多的有交流感应电机、永磁同步电机等。
生物太阳电池
按工作性质
1 原电池 2 蓄电池 3 燃料电池 4 储备电池
按电解质
按正负极材料
1 酸性电池 2 碱性电池 3 中性电池 4 有机电解质电池 5 固体电解质电池
1 锌锰电池 2 镍镉镍氢电池 3 铅酸电池 4 锂电池
铅酸电池
锂电池
碱性电池
研发中…… 燃料电池
1）铅酸电池一种电极主要由铅及其氧化物制成，电解液是硫酸溶液的蓄电池。铅酸电池成本低且技术成熟，目前大约95％的四轮低速电动车都在使用铅酸电池。大部分电动汽车依然采用铅酸电池（12V低压系统电源）。
二、纯电动汽车基本构成
纯电动汽车（BEV）主要由车载能源模块、电力驱动模块、辅助模块等部分组成。
纯电动汽车基本构成
纯电动汽车高压部件主要包括动力蓄电池、驱动电动机、电机控制器、空调压缩机、PTC本体、 DC/DC转换器、车载充电机等，各高压部件均经过高压控制盒与动力电池连接。
纯电动汽车高压部件连接关系
锂离子动力蓄电池组
4）燃料电池一种将燃料与氧化剂的化学能通过电化学反应直接转换成电能的发电装置。
氢燃料电池
三、动力电池系统基本组成
（1）动力电池箱动力电池箱内主要包括动力电池模组、电池管理系统、辅助元器件以及动力电池箱体等部件，动力电池箱结构如图。

动力锂电池技术知识培训

38.1mm 4 -40
,
12-18g/m2, 测试(5) 30min 内测试(5) 30min 内 11.6KPa
70 20 6h
2h 30min
4h
, ,
什么是RoHS
• RoHS：《电气、电子设备中限制使用某些有害物质指令》，欧盟在2006年7月1日实施RoHS • RoHS一共列出六种有害物质，包括：铅Pb，镉 Cd，汞Hg，六价铬Cr6+，多溴二苯醚PBDE，多溴联苯PBB； • 铅（Pb）、汞(Hg)、六价铬(Cr6+)、多溴联苯 (PBB)、多溴二苯醚(PBDE)的最大允许含量为 0.1%(1000ppm)，镉(cd)为0.01%(100ppm)
使用环境-高低温循环曲线
温度越，循环寿命越差；倍率越高，循环寿命也一样会有一定比例的损失；
倍率性能
从左图我们可以得知电池的倍率放电有什么规律？
放电倍率越大，电池放电深度越浅，电池发挥出来的容量越低；放电倍率影响电池的放电平台，倍率越高电池的放电平台越低；倍率越大电池的能量发挥越低实况情况下：电池在爬坡、启动环境下大倍率的放电取决于电池的倍率性能
电性能曲线
工作电压电电电电电电
电
* 电
=电
能
电
/V*
/Ah=能
/W
使用环境-高低温放电曲线
从上图我们可以得知电池的使用温度与那些性能发挥有关？
环境温度越高（低于60度使用情况下）电池放电深度越深，电池容量越高，过于低的使用温度直接影响电池的容量发挥；环境温度同时影响电池的放电平台，温度越低电池的放电平台越低；进而电池能量发挥也就越低实况情况下：在寒冷的冬天，我们电池的容量发挥会低于在炎热的夏天；

动力电池基础知识

五、保护板结构
5.1、保护IC 5.2、MOS 5.3、电阻 5.4、电容 5.5、PCB板
五、保护板结构
5.1、保护板IC 5.1.1、什么是锂离子电池保护IC？
答：在锂离子电池使用过程中，过充电、过放电对锂电池的电性能都会造成一定的影响，为避免使用中出现这种现象，专门设计了一套电路，并用微电子技术把它小型化，成为一个芯片，该芯片俗称锂电池保护IC。
五、保护板结构
另外一种TSSOP-8封装较薄。
五、保护板结构
5.2.2、MOS FET 在电路中起什么作用？它是怎样工作的？
答：MOS FET通常有三只脚，分别称为漏极D、源极S、栅极G。它在电子线路中的功能可用下图简单说明。
D
简言之，MOS FET 在电子电路中可把它看作是一只特殊的开关。当栅极G得到了一个高电平，右图的开关就闭合；电流在D.S之间通过。当栅极G得到的不是高电平，而是低电平，则D.S 之间开关看作开路，电流不能通过
VIOV2 0.5±0.1mv (0.4 0.5 0.6 )
6) 短路检测电压： VSHORT -1.3V
Байду номын сангаас
(-1.7 -1.3 -0.6 )
7) 过充电检测延时： tcu
1s
（0.5 1 2 ）
8) 过放电检测延时：tdl
125ms
（62.5 125 250 ）
9) 过流延时：
TioV1 8ms
（4 8 16 ）
22mΩ——45mΩ 19mΩ——30mΩ 16mΩ——20mΩ
五、保护板结构
5.3、电阻 5.3.1、电阻在保护板电路中起到什么作用？
答：电阻（Resistor）是所有电子电路中使用最多的元件。电阻的主要

动力电池培训资料

2、3分别为电池箱体总正、总负输出
电池管理系统（BMS）
电池管理系统（BMS）是电池与用户之间的纽带
电池的性能是很复杂的，不同类型的电池特性亦相很大。电池管理系统（BMS）主要就是为了能提高电池的利用率，防止电池出现过充和过放电，延长电池的使用寿命，监控电池的状态。
动力电池系统构成示意图
电池管理系统功能
常见故障及排除
故障现象车辆不能行驶
电池组无法充电仪表显示电池数据异常
绝缘故障
故障分析电池组电量不足电池管理系统失效电池组高压回路不通电池模块失效电池管理系统失效电池组高压回路不通电池模块失效电池管理系统失效主机12V电源无输入电池组高压/低压线路搭铁绝缘监测仪误报
解决措施整车充电更换主机/刷新程序检查重新连接线路更换模块更换主机/刷新程序检查重新连接线路更换模块更换主机/刷新程序检查线路为主机提供12V电源检查修复各单元线路更换绝缘监测仪
锂电池使用注意事项
1 、电池组充满电（静置30分钟以上），单体最低电压大于3.34V，则为满电状态
2 、电池组静态时，当最低电压接近3.0V时，表示此电池组电量即将耗尽；单体电压保护值2.7V
3、电池组温度高于60℃时，必须停止使用进行散热处理 4、非专业人员不得擅自拆卸； 5、勿将电池擅自改装； 6 、充放电不得超过技术参数中规定的最大电流； 7 、电池不准靠近高温热源； 8 、避免在阳光直射下充电； 9 、勿将电池放在潮湿的地方或水里；
20 ℃ ~ 40 ℃
满充电开路电压
3.25V ~ 3.36V
注：开路电压是指电池在非工作状态下即电路中无电流流过时，电极正负极之间的电势差
直流充电桩直流充电桩
