第九章 气体成分分析仪表
合集下载

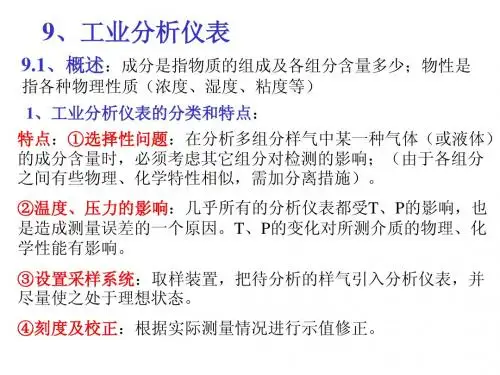

成分分析仪表
灯丝 同步片 参比室
(不吸收红外线)
直读式红外线 分析器原理图
测量室
检测室 7:薄膜片
(6:封入相同的待测组分气体)
8:定片
读数标尺
干扰组分的影响
例: 测CO的含量, 背景气体中有CO2, 二者的特征吸收波长 范围有重叠部分 CO: ab段 CO2 :cd段 ad段为重叠部分
带滤波气室的 红外线分析器
2
1
9.2.3、氧化锆氧分析器
电化学分析方法。氧化锆(ZrO2)是一种氧离子导电的固体电 解质。常用于工业窑炉烟气中的氧含量检测。 探头可以直接插入烟道中连续地分析烟气中的氧含量。 必须在850℃左右的高温下运行。 工作原理:利用高温下固体电解质的导电性能 氧浓差电池
氧浓差电池 左侧:被测,氧浓度φ1约4%~6%
pH lg[ H ]
pH=7为中性溶液, pH>7为碱性溶液,pH<7为酸性溶液 测量方法:电位测量法
图9-20、21、22
9.3 湿度的检测
湿度是表示空气(或气体)中水汽含量的物理量。
绝对湿度与相对湿度
露点、露点温度 湿度的检测:干湿球湿度计 氯化锂湿敏传感器 陶瓷湿敏传感器
高分子聚合物湿敏传感器
被 测 烟 气 参 比 气 体
右侧:空气,氧浓度φ2约20.8%
T=850℃
正极: 负极: 氧浓差电势
O2 ( p2 ) 4e 2O 2 2O 2 4e O2 ( p1 )
RT p 2 RT 2 E ln ln nF p1 nF 1
p1、p2两侧氧分压
假定参比侧与被测气体的总压力均为P
i 1
n
λi:混合气体中第i组分的导热系数 混合气体中第i组分的体积百分含量
成分分析仪表
2)自动分析系统的构成
自动取样装置: 自动取样装置: 从生产设备中自动、快速地提取待分析样品; 从生产设备中自动、快速地提取待分析样品;
预处理系统: 预处理系统: 采用诸如冷却、加热、气化、减压、 采用诸如冷却、加热、气化、减压、过滤等方式对 采集的分析样品进行适当的处理, 采集的分析样品进行适当的处理,为分析仪器提供符 合技术要求的试样。 合技术要求的试样。 注意: 注意: 取样和试样的制备必须注意避免液体试样的分馏作 用或气体试样中某些组分被吸附的情况。 用或气体试样中某些组分被吸附的情况。
2π l ( t n − t c )λ 气体散热量 : Q = ln( rc / rn )
热平衡关系 :
Q′ = Q
Hale Waihona Puke I 2 ln( rc / rn ) Rn Rn = R0 1 + α ( tc + ) 2π l λ
③
热导池的不同形式 a.直通式: a.直通式 直通式: 特点: 特点: 气室与主气路并列,之间有节流孔, 气室与主气路并列,之间有节流孔, 反应迅速,滞后小; 反应迅速,滞后小; 易受气流、压力波动影响。 易受气流、压力波动影响。
氢气 氧气 氮气 一氧化碳 二氧化碳 二氧化硫 0.1741 0.0247 0.0244 0.0235 0.0150 0.0084 7.130 1.013 0.998 0.964 0.614 0.344
S02、H2热导率相差太大,应进行预处理除去。剩余 热导率相差太大,应进行预处理除去。 的背景气体热导率相近。 的背景气体热导率相近。 待测组分(CO2)与其他组分的热导率有显著差别, 待测组分( 与其他组分的热导率有显著差别, 所以可用热导法进行测量
3)测量电路 热导式气体分析仪通常采用桥式测量电路 原理图: 原理图: 结构特点: 结构特点: Rm:测量室桥臂 ; Ra:参比室桥臂; 参比室桥臂; 4个气室安装在同一金属体上, 个气室安装在同一金属体上, 保证各气室的壁温一致 ; 参比气室内封装被测气体下限 浓度气样 ; 被测气体组分百分含量与参比 室中的气样浓度相等时, 室中的气样浓度相等时,电桥 处于平衡状态。 处于平衡状态。
成分分析仪表
对于彼此之间无相互作用的多种组分的混合气体它的导热系数可以近似地认为是各组分导热系数的加权平均值气体名称相对导热系数气体名称相对导热系数空气1000一氧化碳09647130二氧化碳06141015二氧化硫0344591甲烷1318氧化氢0538乙烷080791气体在种组分的体积百分含量
第9章 成分分析仪表
图9-9 氯化锂湿敏传感器
(3)陶瓷湿敏传感器 陶瓷湿敏传感器感湿原理是利用陶瓷烧结体微结晶表 面对水分子吸湿或脱湿,使电极间的电阻值随相对湿度而 变化。
(a)元件结构
(b) 电阻 -相对湿度特性曲线
图9-10烧结式陶瓷湿敏传感器
(4)高分子聚合物湿敏传感器 作为感湿材料的高分子聚合物能随所在环境的性对湿 度的大小成比例地吸附和释放水分子。这类高分子聚合物多 是存种具在材有,料较可可小以制介很成电大电常地容数提式的高湿电聚敏介合传质 物 感(的器介,电测?2r常定~?数其7)(电,容由量于的83?水)变r 分?,化子用,的这即 可得知对应的环境相对湿度。
干湿球湿度计的使用十分广泛,常用于测量空气的相 对湿度。由两支温度计组成,一只用来直接测量空气的温 度,称为干球温度计。另一只在感温部位包有被水浸湿的 棉纱吸水套,并经常保持湿润,称为湿球温度计,如图9-8 所示。
tw td
图9-8 干湿球测温示意图
相对湿度为:
? ? pw ? pws ? A(td ? tw ) (9-6)
9.3 工业常用自动分析仪表
工业用自动分析仪表种类很多,我们仅介绍其中较 常用的热导式气体分析器、红外线气体分析器、氧化锆 氧分析器、气相色谱分析仪、酸度检测仪表和湿度检测 仪表。
9.3.1 热导式气体分析器
热导式气体分析器是一种使用最早的、应用较广的 物理式气体分析器,它是利用不同气体导热特性不同的原 理进行分析的。
第9章 成分分析仪表
图9-9 氯化锂湿敏传感器
(3)陶瓷湿敏传感器 陶瓷湿敏传感器感湿原理是利用陶瓷烧结体微结晶表 面对水分子吸湿或脱湿,使电极间的电阻值随相对湿度而 变化。
(a)元件结构
(b) 电阻 -相对湿度特性曲线
图9-10烧结式陶瓷湿敏传感器
(4)高分子聚合物湿敏传感器 作为感湿材料的高分子聚合物能随所在环境的性对湿 度的大小成比例地吸附和释放水分子。这类高分子聚合物多 是存种具在材有,料较可可小以制介很成电大电常地容数提式的高湿电聚敏介合传质 物 感(的器介,电测?2r常定~?数其7)(电,容由量于的83?水)变r 分?,化子用,的这即 可得知对应的环境相对湿度。
干湿球湿度计的使用十分广泛,常用于测量空气的相 对湿度。由两支温度计组成,一只用来直接测量空气的温 度,称为干球温度计。另一只在感温部位包有被水浸湿的 棉纱吸水套,并经常保持湿润,称为湿球温度计,如图9-8 所示。
tw td
图9-8 干湿球测温示意图
相对湿度为:
? ? pw ? pws ? A(td ? tw ) (9-6)
9.3 工业常用自动分析仪表
工业用自动分析仪表种类很多,我们仅介绍其中较 常用的热导式气体分析器、红外线气体分析器、氧化锆 氧分析器、气相色谱分析仪、酸度检测仪表和湿度检测 仪表。
9.3.1 热导式气体分析器
热导式气体分析器是一种使用最早的、应用较广的 物理式气体分析器,它是利用不同气体导热特性不同的原 理进行分析的。
气体成分分析
恒浮力、变浮力
电气式物位检测(电容法) 声学式物位检测(超声波法)
第七章流速及流量测量
流速测量
1.基本分类 (1)机械法 (2)散热率法(热线风速仪) -分类(恒电流法、恒温法) (3) 动压法(毕托管)
流量测量
基本概念: 1.流量 2.总流量 3.平均流量 4.标准体积流量
差压法流量测量
N46-APSA-360CE二氧化硫分析仪
特点: ●荧光测量法,消除了水气干扰. ●碳氢隔膜,消除了HC干扰. ●无可移动部件,增加高可靠性. ●有压力温度补偿 ●荧光探测量,使测量灵敏度高 ●结构设计坚固耐用可以安装使用于汽车,货车上 ●易于安装和维修
第四节 氧量测量
1.氧化镐
第二章 测量误差和数据处理
重点掌握测量误差的数据处理
随机误差计算
系统误差计算
误差的合成 间接测量的误差传递
第三章 温度测量及仪表
温标
– 国际实用温标、摄氏温标
热电偶温度计
– 测量原理、定律、温度补偿、计算
热电阻
– 测量原理、测量桥路
第四章 湿度测量
相对湿度定义 干湿球法湿度测量
毕托管
–
毕托管测量的是管道内的点流速,是如何 实现流量测量的? 节流原理、流量公式推导、流量系数、节 流装置、应用计算。
节流装置(孔板、喷嘴等)
–
转子流量计
– 流量测量原理、密度校正
涡轮流量计 超声波流量计 涡街流量计
– 原理、超声波流量计的两种测量方法、涡街
流量计的信号检测
第八章
抽出式 抽出式带有抽气和净化系统,对保护氧化 镐管有利。直插式是将氧化镐管直接插入 烟道高温部分。响应时间较快。
电气式物位检测(电容法) 声学式物位检测(超声波法)
第七章流速及流量测量
流速测量
1.基本分类 (1)机械法 (2)散热率法(热线风速仪) -分类(恒电流法、恒温法) (3) 动压法(毕托管)
流量测量
基本概念: 1.流量 2.总流量 3.平均流量 4.标准体积流量
差压法流量测量
N46-APSA-360CE二氧化硫分析仪
特点: ●荧光测量法,消除了水气干扰. ●碳氢隔膜,消除了HC干扰. ●无可移动部件,增加高可靠性. ●有压力温度补偿 ●荧光探测量,使测量灵敏度高 ●结构设计坚固耐用可以安装使用于汽车,货车上 ●易于安装和维修
第四节 氧量测量
1.氧化镐
第二章 测量误差和数据处理
重点掌握测量误差的数据处理
随机误差计算
系统误差计算
误差的合成 间接测量的误差传递
第三章 温度测量及仪表
温标
– 国际实用温标、摄氏温标
热电偶温度计
– 测量原理、定律、温度补偿、计算
热电阻
– 测量原理、测量桥路
第四章 湿度测量
相对湿度定义 干湿球法湿度测量
毕托管
–
毕托管测量的是管道内的点流速,是如何 实现流量测量的? 节流原理、流量公式推导、流量系数、节 流装置、应用计算。
节流装置(孔板、喷嘴等)
–
转子流量计
– 流量测量原理、密度校正
涡轮流量计 超声波流量计 涡街流量计
– 原理、超声波流量计的两种测量方法、涡街
流量计的信号检测
第八章
抽出式 抽出式带有抽气和净化系统,对保护氧化 镐管有利。直插式是将氧化镐管直接插入 烟道高温部分。响应时间较快。

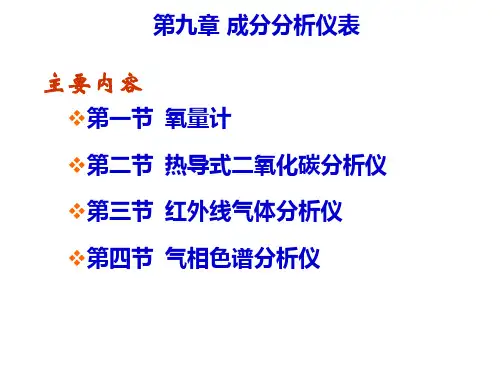

第9章-成分分析仪表
第一节 氧化锆氧量计 二、氧化锆氧量计的工作原理
4 浓差电势的输出公式
正极:
O2+4e →2O2 —
负极:
2O2 —→O2+4e
能斯特公式:
p2 E RTln
p RTln2
nF
p1 p
nF 1
2 ——参比气样氧容积浓度; 1 ——待测气样氧容积浓度。
第一节 氧化锆氧量计 三、保证正确测量的条件
析仪等; ➢ (6)色谱分析仪器:如气相色谱仪等; ➢ (7)电子光学和离子光学式分析仪器:如电子探针、质谱仪、
离子探针等; ➢ (8)物性测量仪器:如水分计、粘度计、湿度计、密度计、电
导率测量仪等。
第九章 成分分析仪表
国别
美 国
项目
SO2 CO NOx O3 总烃 可吸入颗粒物
测定方法
自动监测仪器
5 为全面分析炉烟中各种成分,发展快速响应的自 动气相色谱仪受到重视。
6 取样点对分析正确性影响很大。
7 保证分析仪的快速响应性。
第一节 氧化锆氧量计 一、概述
氧化锆氧量计是最近二十年发展起来的一种新型烟 气氧含量分析测量仪表。 1)组成:传感器(锆头)和变送显示器 2)分类:按安装方式分为抽出式和直插式 3)应用:广泛应用在火力发电、采暖、炼油、化工、 轻纺、水泥等工业领域内。
➢ 热导式气体分析仪是使用最早的一种物理式气体分析 仪,它是利用不同气体导热特性不同的原理进行分析 的。常用于分析混合气体中的、、、等组分的百分含 量。
➢ 原理: ➢ 各种气体都具有一定的导热能力,但是导热程度有
所不同,即各有不同的导热系数。经实验测定,气体 中氢和氦的导热能力最强,而二氧化碳和二氧化硫的 导热能力最弱。
❖被测气体的浓度不要太高。
检测与控制系统成分分析仪表(9-2)
λ———混合气体的导热系数;
λi———混合气体中第i组分的导热系数 Ci———混合气体中第i组分的体积分数。
设待测组分为i=1,并且λ2≈λ3≈λ4≈…≈λn
只要测得混合气体的总的导热系数λ, 就可以得出待测组分的含量C1,从而 达到分析测量的目的。
气体的导热系数与温度有关,工程上用下式表示,即 λt=λ0(1+βt) 所以,利用导热系数随待测组分含量变化这一特性来分析 该组分含量时,必须满足下列三个条件: ① 待测组分的导热系数与其余组分的导热系数相比,要有显 待测组分的导热系数与其余组分的导热系数相比, 著的差别,差别越大,测量越灵敏; 著的差别,差别越大,测量越灵敏; 非待测组分的导热系数要尽可能相同或十分接近; ② 非待测组分的导热系数要尽可能相同或十分接近; 测量时,温度恒定或在一定的允许范围内。 ③ 测量时,温度恒定或在一定的允许范围内。
(a)气敏烧结体 (b)气敏传感器外形 图 1 气敏传感器结构与测量电路 1一端子;2一塑料底座;3一烧结体;4一不锈钢网; 5一加热电极; 6一工作电极;
• 气敏元件的工作原理十分复杂,涉及材料 的结构、化学吸附及化学反应,又分面电 导变化及体电导变化等不同解释模式。在 高温下,当N型半导体气敏元件吸附上还原 性气体(如氢、一氧化碳、碳氢化合物和酒 精等)后,气敏元件的电阻值将减小;若吸 附氧化性气体(如氧或NO等)后,气敏元件 的电阻值将增加。P型半导体气敏元件情况 相反,氧化性气体使其电阻值减小,还原 性气体使其电阻值增加。
电 源 部 分 自动报警分析仪的结构图
• 检测器也叫传感器,是报警器的最关键部 件,它是由敏感元件和测量电路组成。敏 感元件多为电阻式,将被测成分的含量变 化转变为电阻的阻值变化。测量电路通常 是一个电桥,将敏感元件的阻值转变为不 平衡电压对外输出,输出的不平衡电压与 被测气体的含量成对应关系。本次任务将 重点介绍一些常见的应用较为广泛的检测 器。
λi———混合气体中第i组分的导热系数 Ci———混合气体中第i组分的体积分数。
设待测组分为i=1,并且λ2≈λ3≈λ4≈…≈λn
只要测得混合气体的总的导热系数λ, 就可以得出待测组分的含量C1,从而 达到分析测量的目的。
气体的导热系数与温度有关,工程上用下式表示,即 λt=λ0(1+βt) 所以,利用导热系数随待测组分含量变化这一特性来分析 该组分含量时,必须满足下列三个条件: ① 待测组分的导热系数与其余组分的导热系数相比,要有显 待测组分的导热系数与其余组分的导热系数相比, 著的差别,差别越大,测量越灵敏; 著的差别,差别越大,测量越灵敏; 非待测组分的导热系数要尽可能相同或十分接近; ② 非待测组分的导热系数要尽可能相同或十分接近; 测量时,温度恒定或在一定的允许范围内。 ③ 测量时,温度恒定或在一定的允许范围内。
(a)气敏烧结体 (b)气敏传感器外形 图 1 气敏传感器结构与测量电路 1一端子;2一塑料底座;3一烧结体;4一不锈钢网; 5一加热电极; 6一工作电极;
• 气敏元件的工作原理十分复杂,涉及材料 的结构、化学吸附及化学反应,又分面电 导变化及体电导变化等不同解释模式。在 高温下,当N型半导体气敏元件吸附上还原 性气体(如氢、一氧化碳、碳氢化合物和酒 精等)后,气敏元件的电阻值将减小;若吸 附氧化性气体(如氧或NO等)后,气敏元件 的电阻值将增加。P型半导体气敏元件情况 相反,氧化性气体使其电阻值减小,还原 性气体使其电阻值增加。
电 源 部 分 自动报警分析仪的结构图
• 检测器也叫传感器,是报警器的最关键部 件,它是由敏感元件和测量电路组成。敏 感元件多为电阻式,将被测成分的含量变 化转变为电阻的阻值变化。测量电路通常 是一个电桥,将敏感元件的阻值转变为不 平衡电压对外输出,输出的不平衡电压与 被测气体的含量成对应关系。本次任务将 重点介绍一些常见的应用较为广泛的检测 器。
测量的基本第九章 气体成分测量
抽 气 泵
大
气
烟气粉尘浓度分析系统 结构: 采样咀:用不锈钢或黄铜制作,口部多做成锐边; 粉尘收集装置:由超细玻璃纤维制作的滤筒与滤筒夹; 温度和压力计传感器:检测被测烟气的状态; 流量测量装置:计量抽气体积。
采样咀
滤筒及滤筒夹
9.4.2 烟气成分分析
分析系统组成:
取样装置:快速地把具有代表性的样品取到分析仪器中; 预处理及进样系统:对样气进行过滤、稳压、冷却、干燥、定容、分离等。 分析仪器:根据某种物理或化学原理测量被测气体的成分; 数据处理及显示系统:对测量数据进行转换、运算、补偿、显示等。
氧化锆传感器
抽吸式
测头过滤器
直插式
9.3 气体成分测量仪表的校正
校正内容:
仪器零点、量程终点或仪器测量量程的某一刻度的读数进行校准 校正的关键是提供含被测组分的标准气体或标准溶液
校正系统:
动态校准器系统组成及作用 零点气供气系统:经过氧化器、活性炭洗涤器和过滤器后输出零点气; 渗透管配气系统:经过恒温箱、预热管、渗透管等后获得标准气; 标准臭氧发生和配气系统:在主气管道受紫外灯照射,获得臭氧标准气; 动态稀释配气系统:已知浓度标准气经调压、限流与零点气混合稀释; 气相滴定系统:稀释后的气体与臭氧标准气反应器中完成滴定反应,然 后与零点气混合所得浓度为气相滴定输出
测量方法和步骤
1. (1)烟气采样
2. (2)分析仪气密性检查 3. (3)烟气取样 4. (4)烟气分析
仪器
奥氏气体分析仪 电导分析仪 电位电极分析仪 热导分析仪 红外气体分析仪
主要测量对象
RO2、O2、CO等 CO、CO2 、SO2等 RO2等 RO2、H2等 RO2等
物理
吸附或溶解特性
【管理资料】气体成分分析仪表资料汇编
待测电极侧(电池负极-) 2 : O 2 O 2(P 2)4e
一个氧分子的迁移使待测电极获得四个电子带负电。
24
总电池反应 +
-
O 2P 1 O 2P 2
高
低
氧气从分压高的一侧(P1)向分压低的一侧(P2) 迁移,并伴有电荷的定向迁移,从而在氧化锆 两侧的铂电极间产生电动势。
25
氧化锆两端产生电动势,大小由能斯特公式决定:
9
气体成份分析
目的: 是分析各种气体混合物中各组分的含 量或其中某一组分的含量。
气体成分的检测特点: 和温度、压力不一样,一般有一个取 样系统,取出被测样品,由过滤器, 分离,冷却器和抽吸设备等组成。
10
采样系统
采样装置
预处理系统
传感器
信号放大 和处理单元
显示单元
控制单元
气体成分分析仪 表的组成框图
薄膜电容接收结构示意图
19
取样系统
一般由取样探头、除湿器、除尘器、 冷却及抽气装置等组成。根据现场实际 需要,可增设温度控制装置、压力调节 装置、流量调节装置、流路切换装置等 预处理设备,以保证成分分析系统可靠 运行。
20
常用的红外气体分析仪有: 一氧化碳分析仪 二氧化硫分析仪 CO2气体分析仪
7
光学式:吸收式光学分析仪,光散射、光 干涉式光学分析仪
电子光学式和离子光学式:电子探针、离 子探针、质谱仪
色谱式:气相色谱仪、液相色谱仪
物性测量仪表:水分计、粘度计、密度计 、湿度计、尘量计
其他,晶体振荡式分析仪、半导体气敏传 感器等。
8
利用各物质的性质之间存 在的物理或化学差异,把被测 组分或物质转换成易于检测的 信号,实现定性与定量检测。
一个氧分子的迁移使待测电极获得四个电子带负电。
24
总电池反应 +
-
O 2P 1 O 2P 2
高
低
氧气从分压高的一侧(P1)向分压低的一侧(P2) 迁移,并伴有电荷的定向迁移,从而在氧化锆 两侧的铂电极间产生电动势。
25
氧化锆两端产生电动势,大小由能斯特公式决定:
9
气体成份分析
目的: 是分析各种气体混合物中各组分的含 量或其中某一组分的含量。
气体成分的检测特点: 和温度、压力不一样,一般有一个取 样系统,取出被测样品,由过滤器, 分离,冷却器和抽吸设备等组成。
10
采样系统
采样装置
预处理系统
传感器
信号放大 和处理单元
显示单元
控制单元
气体成分分析仪 表的组成框图
薄膜电容接收结构示意图
19
取样系统
一般由取样探头、除湿器、除尘器、 冷却及抽气装置等组成。根据现场实际 需要,可增设温度控制装置、压力调节 装置、流量调节装置、流路切换装置等 预处理设备,以保证成分分析系统可靠 运行。
20
常用的红外气体分析仪有: 一氧化碳分析仪 二氧化硫分析仪 CO2气体分析仪
7
光学式:吸收式光学分析仪,光散射、光 干涉式光学分析仪
电子光学式和离子光学式:电子探针、离 子探针、质谱仪
色谱式:气相色谱仪、液相色谱仪
物性测量仪表:水分计、粘度计、密度计 、湿度计、尘量计
其他,晶体振荡式分析仪、半导体气敏传 感器等。
8
利用各物质的性质之间存 在的物理或化学差异,把被测 组分或物质转换成易于检测的 信号,实现定性与定量检测。
第九章 成分分析仪表
式光学分析仪
电子光学式和离子光学式:电子探针、离子
探针、质谱仪
色谱式:气相色谱仪、液相色谱仪 物性测量仪表:水分计、粘度计、密度计、湿
度计、尘量计
其他:晶体振荡式分析仪、半导体气敏传感器等。
8.2 成分分析仪表举例
1、热导式气体分析器 、 原理: 利用不同气体导热特性不同的原理进行分析。 各种气体都具有一定的导热能力,但是程度有所不 同,即各有不同的导热系数。经实验测定,气体中氢和 氦的导热能力最强,而二氧化碳和二氧化硫的导热能力 较弱。热导率也受温度影响。 常用于分析混合气体中 H2、CO2、NH3、SO2等组分的 百分含量。 这类仪表具有结构简单、工作稳定、体积小等优点,是 生产过程中使用较多的仪表之一。 热导式分析仪表最常用于锅炉烟气分析和氢纯度分析。
8.2 成分分析仪表举例
3、半导体气敏传感器 、 半导体气敏传感器是采用半导体材料为敏感材料 制成的一种气敏传感器。 这类传感器可以通过在半导体材料中添加各种催 化剂来改变其主要敏感对象,但是却很难消除对 其他共存气体的响应,并且它信号响应的线性范 围窄,故一般只用于定性及半定量范围的气体检 测。 但是,由于这类传感器的制造成本低廉,测量手 段简单,工作稳定性尚好,检测灵敏度也较高, 因此,是目前应用最普遍、最有实用价值的一类 气敏传感器,广泛地用于工业和民用场所。
8.2 成分分析仪表举例
8.2 成分分析仪表举例
红外线气体分析仪一般由红外辐射源、测量气 样室、红外探测装置等组成。 从红外光源发出强度为I0的平行红外线,被测 组分选择吸收其特征波长的辐射能,红外线强 度将减弱为I,红外线通过吸收物质前后强度的 变化与被测组分浓度的关系服从朗伯—贝尔定 律:
式中K为被测组分吸收系数;C为被测组分浓度; L为光线通过被测组分的吸收层厚度。
电子光学式和离子光学式:电子探针、离子
探针、质谱仪
色谱式:气相色谱仪、液相色谱仪 物性测量仪表:水分计、粘度计、密度计、湿
度计、尘量计
其他:晶体振荡式分析仪、半导体气敏传感器等。
8.2 成分分析仪表举例
1、热导式气体分析器 、 原理: 利用不同气体导热特性不同的原理进行分析。 各种气体都具有一定的导热能力,但是程度有所不 同,即各有不同的导热系数。经实验测定,气体中氢和 氦的导热能力最强,而二氧化碳和二氧化硫的导热能力 较弱。热导率也受温度影响。 常用于分析混合气体中 H2、CO2、NH3、SO2等组分的 百分含量。 这类仪表具有结构简单、工作稳定、体积小等优点,是 生产过程中使用较多的仪表之一。 热导式分析仪表最常用于锅炉烟气分析和氢纯度分析。
8.2 成分分析仪表举例
3、半导体气敏传感器 、 半导体气敏传感器是采用半导体材料为敏感材料 制成的一种气敏传感器。 这类传感器可以通过在半导体材料中添加各种催 化剂来改变其主要敏感对象,但是却很难消除对 其他共存气体的响应,并且它信号响应的线性范 围窄,故一般只用于定性及半定量范围的气体检 测。 但是,由于这类传感器的制造成本低廉,测量手 段简单,工作稳定性尚好,检测灵敏度也较高, 因此,是目前应用最普遍、最有实用价值的一类 气敏传感器,广泛地用于工业和民用场所。
8.2 成分分析仪表举例
8.2 成分分析仪表举例
红外线气体分析仪一般由红外辐射源、测量气 样室、红外探测装置等组成。 从红外光源发出强度为I0的平行红外线,被测 组分选择吸收其特征波长的辐射能,红外线强 度将减弱为I,红外线通过吸收物质前后强度的 变化与被测组分浓度的关系服从朗伯—贝尔定 律:
式中K为被测组分吸收系数;C为被测组分浓度; L为光线通过被测组分的吸收层厚度。
自动检测技术及仪表控制系统课件第九章优秀课件
。
如分析烟道气体中的 C O 2 含量,已知烟O 2 道气体的组分有
C O 2 N 2 C O S O 2 H 2 O 2 及水蒸气等。其中
S O 2 、 H 2 导热率相差太大,应在预处理时除去。剩余的
背景气体热导率相近,并与被测气体 C O 2 的热导率有
着显著差别,所以可用热导法进行测量。
热导式气体分析仪是要通过混合气体的导热系数的测量 来分析待测组分的含量。直接测气体导热系数来确定气体 成分比较困难,通常采用把导热系数的测量转换成电阻的 测量,而电阻的变化是很容易测得的。
0C
气体名称 空气
相对导热率
相对导热率
/ 空气 1.000
气体名称 一氧化碳
相对导热率
/ 空气
0.964
氢
7.130 二氧化碳
0.614
氧
1.015 二氧化硫
0.344
氮
0.998
氨
0.897
氦
5.91
甲烷
1.318
硫化氢
0.538
乙烷
0.807
混合气体的导热率可以近似的认为是个组分 导热率的算术平均值,即
积小等优点,是生产过程中使用较多的仪表之一。
各种气体都具有一定的导热能力,但是程 度有所不同,即各有不同的导热系数。经实验 测定,其体中氢和氦的导热能力最强,而二氧 化碳和二氧化硫的导热能力较弱。气体的导热 率还与气体的温度有关,表9-1列出在 0℃时 以空气热导率为基准的几种气体的相对导热率。
气体在0℃时的热导率和相对热导率
有些分析用传感器则不需要取样和预处理环 节,而是之间放于被测式样中。
9.2 几种工业用成分分析仪表
一 热导式气体分析器
如分析烟道气体中的 C O 2 含量,已知烟O 2 道气体的组分有
C O 2 N 2 C O S O 2 H 2 O 2 及水蒸气等。其中
S O 2 、 H 2 导热率相差太大,应在预处理时除去。剩余的
背景气体热导率相近,并与被测气体 C O 2 的热导率有
着显著差别,所以可用热导法进行测量。
热导式气体分析仪是要通过混合气体的导热系数的测量 来分析待测组分的含量。直接测气体导热系数来确定气体 成分比较困难,通常采用把导热系数的测量转换成电阻的 测量,而电阻的变化是很容易测得的。
0C
气体名称 空气
相对导热率
相对导热率
/ 空气 1.000
气体名称 一氧化碳
相对导热率
/ 空气
0.964
氢
7.130 二氧化碳
0.614
氧
1.015 二氧化硫
0.344
氮
0.998
氨
0.897
氦
5.91
甲烷
1.318
硫化氢
0.538
乙烷
0.807
混合气体的导热率可以近似的认为是个组分 导热率的算术平均值,即
积小等优点,是生产过程中使用较多的仪表之一。
各种气体都具有一定的导热能力,但是程 度有所不同,即各有不同的导热系数。经实验 测定,其体中氢和氦的导热能力最强,而二氧 化碳和二氧化硫的导热能力较弱。气体的导热 率还与气体的温度有关,表9-1列出在 0℃时 以空气热导率为基准的几种气体的相对导热率。
气体在0℃时的热导率和相对热导率
有些分析用传感器则不需要取样和预处理环 节,而是之间放于被测式样中。
9.2 几种工业用成分分析仪表
一 热导式气体分析器
成分分析仪表 ppt课件
2
成分分析仪表概述
成分是指混合气体或液体中的各个组分。
成分检测的目的是要确定某一种或全部组分在混合气体(液体)中所占的 百分含量。
检测锅炉燃烧系统中烟道气中,O2,CO,CO2含量。
原理:利用被测样品中待测组分的某一物理或化学特性与其他组分有较 大差异而工作的。
ppt课件
3
一、检测方法
电流
Q ' I Rn
2
11
ppt课件
2 c1 (2 3 4 1 2
)
热平衡时,电阻丝所产生的热量Q’与通 过气体传导散失的热量Q相等,得:气室内半径
rc 电阻丝半径 I ln rn Rn Rn R0 [1 (tc )] 2 l
2
电阻变化Rn与λ 之间为单值关系,实现 了通过测量Rn大小计算出λ的大小。
成分参数的检测方法主要有化学式、物理式和 物理化学式等。其中化学式和物理式检测方法 是利用被测样品中待测组分的某一化学或物理 性质比其他组分有较大差别这一事实工作的。 氢气的导热系数比其他气体大得多,由此构成 的热导式检测方法可检测混合气体中的氢含量; 热导式检测技术 ----H2的导热系数比其他气体大很多。
6. 显示环节
7. 整机自动控制系统
ppt课件
5
三、常用仪表的分类 1、按被测成分分 氧、氢、二氧化碳、盐、二氧化硅 2、按仪器的工作原理分
(1)电化学式分析仪器:如电导式、电量式、电位式等;
(2)热学式分析仪器:如热导式、热化学式、热谱式等; (3)磁学式分析仪器:磁性氧量分析仪,核磁共振波谱仪等;
混合气体的总热导率测定 ?
气体分析仪
一个是测量室,一个是参比室。两室通过切光板以一定周期同时或交替开闭光路。在测量室中导入被测气体 后,具有被测气体特有波长的光被吸收,从而使透过测量室这一光路而进入红外线接收气室的光通量减少。气体 浓度越高,进入到红外线接收气室的光通量就越少;而透过参比室的光通量是一定的,进入到红外线接收气室的 光通量也一定。因此,被测气体浓度越高,透过测量室和参比室的光通量差值就越大。这个光通量差值是以一定 周期振动的振幅投射到红外线接收气室的。接收气室用几微米厚的金属薄膜分隔为两半部,室内封有浓度较大的 被测组分气体,在吸收波长范围内能将射入的红外线全部吸收,从而使脉动的光通量变为温度的周期变化,再可 根据气态方程使温度的变化转换为压力的变化,然后用电容式传感器来检测,经过放大处理后指示出被测气体浓 度。除用电容式传感器外,也可用直接检测红外线的量子式红外线传感器,并采用红外干涉滤光片进行波长选择 和配以可调激光器作光源,形成一种崭新的全固体式红外气体分析仪。这种分析仪只用一个光源、一个测量室、 一个红外线传感器就能完成气体浓度的测量。此外,若采用装有多个不同波长的滤光盘,则能同时分别测定多组 分气体中的各种气体的浓度。
热磁式氧分析仪具有结构简单、便于制造和调整等优点。
电化学式
一种化学类的气体分析仪表。它根据化学反应所引起的离子量的变化或电流变化来测量气体成分。为了提高 选择性,防止测量电极表面沾污和保持电解液性能,一般采用隔膜结构。常用的电化学式分析仪有定电位电解式 和伽伐尼电池式两种。定电位电解式分析仪的工作原理是在电极上施加特定电位,被测气体在电极表面就产生电 解作用,只要测量加在电极上的电位,即可确定被测气体特有的电解电位,从而使仪表具有选择识别被测气体的 能力。伽伐尼电池式分析仪是将透过隔膜而扩散到电解液中的被测气体电解,测量所形成的电解电流,就能确定 被测气体的浓度。通过选择不同的电极材料和电解液来改变电极表面的内部电压从而实现对具有不同电解电位的 气体的选择性。
热磁式氧分析仪具有结构简单、便于制造和调整等优点。
电化学式
一种化学类的气体分析仪表。它根据化学反应所引起的离子量的变化或电流变化来测量气体成分。为了提高 选择性,防止测量电极表面沾污和保持电解液性能,一般采用隔膜结构。常用的电化学式分析仪有定电位电解式 和伽伐尼电池式两种。定电位电解式分析仪的工作原理是在电极上施加特定电位,被测气体在电极表面就产生电 解作用,只要测量加在电极上的电位,即可确定被测气体特有的电解电位,从而使仪表具有选择识别被测气体的 能力。伽伐尼电池式分析仪是将透过隔膜而扩散到电解液中的被测气体电解,测量所形成的电解电流,就能确定 被测气体的浓度。通过选择不同的电极材料和电解液来改变电极表面的内部电压从而实现对具有不同电解电位的 气体的选择性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2、测试项目和要求
(1)当对柴油机族的母型机进行测量时,首先要进行环境条 件检验,只有当环境参数在给定的范围之内时,才允许进行试 验; (2)对测试时所用的燃油进行分析和化验,并确定其组分和 各组分的质量份额(主要包括燃油的含碳量、含氢量、含硫量、 含水量、含氧量等),以便计算单位质量燃油完全燃烧时所需的 干空气质量;
(3)利用氮氧化物测试仪器对柴油机废气中的氮氧化物容 积份额进行测量,确定其体积百分含量ppm值; (4)对废气的气体状态进行测量,确定废气的压力、温度 等参数; (5)测量柴油机的有效功率,且该功率必须按公约规定进 行校核; (6)对燃油消耗率进行测量及其它柴油机性能参数的测试; (7)对柴油机排气的二氧化碳、一氧化碳、未完全燃烧的 碳氢化合物以及含氧量进行测量。
1)滤纸式烟度计 波许式烟度计是典型的滤纸式烟度计。它的构造见下图,它是由取烟管、 吸气泵、滤吸气纸反射率检测器组成。吸气泵从排放的气体中吸取固定体 积的气样,气样通过装在夹具上的滤纸,这样碳烟就留在滤纸上成为试样。 然后,将试样放在滤纸反射率检测器中进行测定。由于抽取气样的数量 (容积)恒定,故滤纸被染黑的程度就能够反映气样中所含的碳烟的的浓 度。 检测器是由光源、光电元件、电源、指示表等部件组成,如图所示。测 定时将测量传感器(由光源和光电池组成)紧压在已被排气污染的试样上, 随着试样纸染黑程度的不同,光源投射到纸面上时,一部分光线被滤纸吸 收,另一部分反射给环形光电池从而产生相应的电流强度,并由电流表指 示出来。结果由滤纸烟度值(BSU或FSN)表示,测量的范围为0—10,“0” 表示白色滤纸(全白),“10”则表示滤纸完全被污染成黑色(全黑)。 波许烟度计的特点是结构简单、调整方便、价格便宜、测量可靠。这种 仪器主要适用于发动机的台架试验。适合于作稳定工况的测定,但它不能 作连续测量,不能测量蓝烟和白烟,并且滤纸的材料对测量的结果有一定 的影响。
4、船用柴油机NOx排放的计算分析
船用柴油机NOx的质量流量因为测量原理和其它如柴油机本身固有 的体积大、排气流量大且测量等困难使得排气中NOx的质量流量不能直接 测取,只能通过测量NOx的体积浓度并确定排气质量流量或体积流量,才 能计算出NOx的质量流量。 船用柴油机废气质量流量或体积流量可通过三种方法确定:排气流量 直接测量法、空气和燃料测量方法、推算法。由于前两种方法中废气和空 气流量的直接测量是一项相当困难的任务,要准确地测量出气体的流量应 采取相应的预防措施避免人为的误差,因此在实际测量中,前两种方法不 常使用。 推算法是通过测量耗油率、排气中各组分的浓度、然后计算出排气流 量。由于采用推算法,测量操作相对简单,误差较小,因此在实际测量中, 一般采用该方法。 推算法可分为两种:方法1(碳平衡法),方法2(通用法或称为碳/ 氧平衡法)。两方法均须得到试验用燃油的各组分及其质量百分含量。
顺磁分析仪
气体受不均匀磁场的作用时也受到力的作用, 如果气体是顺磁性的,此力指向磁场增强的方向; 如果气体是逆磁性的,此力指向磁场减弱的方向。 大多数体是逆磁性的,只有少数气体是高度顺磁 性的。氧是一种强顺磁性气体,NO的顺磁性为氧 的44%。因为内燃机排气中,氧的浓度要比NO高 得多,所以可以用顺磁分析仪来测量排气中的氧。 如图,为一种氧顺磁分析仪的原理。 气样3中的氧2在永久磁铁6造成的磁场吸引下自左 向右充入水平玻璃管5中。在磁场强度最大的地方, 气体被电热丝加热。加热后的氧顺磁性下降,磁铁 对它的吸力小于冷态的氧。这样。冷的气样被吸到 磁极中心,挤走热的气样。冷的气样在这里又被加 热、挤走。这样,在玻璃管里就形成了气体流动, 也称磁风,其速度与气样中的氧浓度成正比。测定 磁风速度,从而得出气样中的氧浓度。
为防止其它气体对被测气体测量的干扰,可在光路上设置 滤波室3、8,滤掉干扰气体能吸收的波段。如分析CO的NDIR, 在滤波室中充CO2、CH4等,在分析时就不受排气中CO2、CH4 成分的干扰。同样,分析CO2的NDIR,要在滤光室中充以CO、 CH4。另外,排气中水(H2O)的存在也影响着测量结果的准 确性,所以比较好的方法是样气在进入NDIR分析仪前应尽量清 除掉其中的水蒸气的含量。
1、船用柴油机NOx排放测试
根据MARPOL公约通则规定,为避免对每台发动机进行发证测试以证 明其符合NOx的排放极限,可采纳两种认可的概念之一,即发动机族或发 动机组的概念。 (1)发动机族概念用于任何系列化生产的发动机,该发动机作为产品使 用,其设计证明具有相似的NOx排放性能,并能在装船过程中无需进行对 NOx的排放造成不利影响的任何调整或改造; (2)发动机组概念用于具有相似用途的小系列生产的发动机,该发动机 在船上安装或使用过程中需要作轻微调整和改造,这些发动机通常是用于 主推进的大功率发动机; (3)发动机制造厂最初可根据自己的决定确定发动机是否属于发动机族 或发动机组的概念,通常适用类型应基于试验台试验后,柴油机是否将进 行改造以及改造到什么程度。 公约中规定了发动机族和组的运用原则,依照这一原则,生产厂家在 试验前应确定发动机族和组所包括的机型,并确定具有代表性的母型机, 若选定的母型机NOx排放合乎规则限值,则其包括的其它机型也确定满足 排放规定要求。
化学发光分析仪( 化学发光分析仪(CLD) )
测量的原理基于它和臭氧的反应: NO+O3=NO2*+O2 NO2*=NO2+hv 当NO与O3反应生成NO2时,大约有10%处于激态(以NO2*表示),这种激态 NO2*返回基态NO2时发射出波长0.59~3微米的光,其强度与NO量成正比。为避免 其他气体成分对测量的干扰,检测器通过滤光片只记录波长0.6~0.65µm的光。CLD 原理如下图所示。气样可以根据需要由通道A或B进入反应室1。通道A直接通向反应 室,在那里气样中的NO和臭氧发生器2中产生O3进行反应,发出的光经滤光片由光 电倍增管检测器4接收,并通过信号放大器6转换成测量信号。这个通道只能测量气样 4 6 中的NO的浓度。 气样通过通道B时,气样中的NO2将在催化转化器3中按反应式:2NO2=2NO+O2 转化成NO,然后进入反应室。这样,仪器测得的是NO与NO2的总和NOx。为使NO2 能全部转化成NO,催化转化器中的温度必须在650℃以上,同时在NO2浓度较高的 排放测量中,必须将取样系统加热到冷凝点以上。CLD使用中要经常检查NO2→NO 的转化效率,以保证测量仪器有足够高的转化效率(90%以上,最好为大于95%)。
