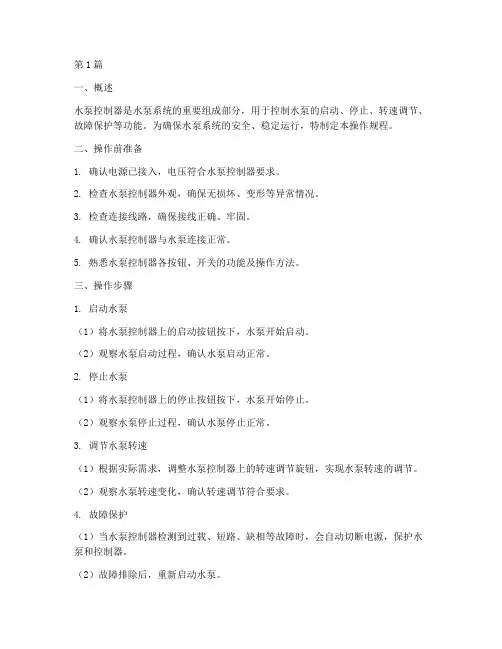

第1篇一、概述水泵控制器是水泵系统的重要组成部分，用于控制水泵的启动、停止、转速调节、故障保护等功能。
为确保水泵系统的安全、稳定运行，特制定本操作规程。
二、操作前准备1. 确认电源已接入，电压符合水泵控制器要求。
2. 检查水泵控制器外观，确保无损坏、变形等异常情况。
3. 检查连接线路，确保接线正确、牢固。
4. 确认水泵控制器与水泵连接正常。
5. 熟悉水泵控制器各按钮、开关的功能及操作方法。
三、操作步骤1. 启动水泵（1）将水泵控制器上的启动按钮按下，水泵开始启动。
（2）观察水泵启动过程，确认水泵启动正常。
2. 停止水泵（1）将水泵控制器上的停止按钮按下，水泵开始停止。
（2）观察水泵停止过程，确认水泵停止正常。
3. 调节水泵转速（1）根据实际需求，调整水泵控制器上的转速调节旋钮，实现水泵转速的调节。
（2）观察水泵转速变化，确认转速调节符合要求。
4. 故障保护（1）当水泵控制器检测到过载、短路、缺相等故障时，会自动切断电源，保护水泵和控制器。
（2）故障排除后，重新启动水泵。
四、日常维护与保养1. 定期检查水泵控制器外观，确保无损坏、变形等异常情况。
2. 定期检查连接线路，确保接线正确、牢固。
3. 定期检查水泵控制器与水泵连接，确保连接正常。
4. 定期检查水泵控制器各按钮、开关功能，确保操作正常。
5. 定期检查水泵控制器散热情况，确保散热良好。
6. 定期清洁水泵控制器，保持清洁。
五、注意事项1. 操作人员必须熟悉水泵控制器操作规程，确保操作正确。
2. 操作过程中，严禁带电操作，防止触电事故发生。
3. 水泵控制器安装、维护、检修应由专业人员进行。
4. 发现水泵控制器异常情况，应立即停止使用，并及时报修。
5. 操作过程中，严禁擅自拆卸、改动水泵控制器。
六、附则1. 本规程适用于各类水泵控制器操作。
2. 本规程由XX公司设备管理部门负责解释。
3. 本规程自发布之日起实施。
注：本规程仅供参考，具体操作规程可根据实际情况进行调整。
泵宝水泵控制器说明书
泵宝水泵控制器说明书泵宝水泵控制器说明书目录1.产品简介1.1 产品概述1.2 产品特点1.3 技术规格2.安装与连接2.1 安装准备2.2 安装步骤2.3 连接电源2.4 连接水泵3.控制器功能说明3.1 启停控制3.2 压力控制3.3 流量控制3.4 故障保护3.5 远程监控4.操作指南4.1 开机与关机操作4.2 设置启停参数4.3 设置压力控制参数 4.4 设置流量控制参数 4.5 远程监控操作4.6 故障排除5.注意事项5.1 安全注意事项5.2 使用环境要求5.3 维护保养6.常见问题与解答7.附件附件1：产品安装示意图附件2：控制器接线图附件3：用户登记卡法律名词及注释：1.泵宝水泵控制器：指本文中所述的泵宝公司生产和销售的水泵控制器产品。
2.启停控制：指调控水泵启动和停止操作的功能。
3.压力控制：指根据预设压力范围，自动控制水泵启停的功能。
4.流量控制：指根据预设流量范围，自动控制水泵启停的功能。
5.故障保护：指当控制器检测到水泵或其他相关设备故障时，自动采取保护措施的功能。
本文档涉及附件：1.附件1：产品安装示意图附件1为泵宝水泵控制器的产品安装示意图，可供用户参考进行正确的安装操作。
2.附件2：控制器接线图附件2为泵宝水泵控制器的接线图，有助于用户正确连接控制器和水泵，确保正常使用和操作。
3.附件3：用户登记卡附件3为泵宝水泵控制器的用户登记卡，用户可填写相关信息，以便在需要维护或售后服务时提供准确的用户信息。
水泵控制器说明书
SY-09A全自动水泵控制器广安思源五金机电有限公司●使用之前请务必仔细阅读本说明书，以便正确使用本产品。
●阅读后请将说明书妥善保管。
本产品采用集成电路，并结合高层楼宇上、 下水池（水塔）的水位分级提升进行设计，具上下水池联合控制、水池排水及缺水保护等功能，可自动实现水箱补水、排水，并有效防止水池水位过高溢出或水泵空转损坏，是一种工业、家庭均适用的产品。
非常适合城镇、农村、学校、工矿企事业单位及家庭用水的水塔一水井供水程，广泛应用于印染、化工、食品、饮料、酿酒、制糖等行业。
型号S Y-09A S Y-09C 外型尺寸126×88×51126×88×51工作电压220V380V安装方式壁挂壁挂负载20A20A 1． 直接控制方式的接线功耗不超过水位控制器的额定容量，可采用直接控制方式。
接线方法如图l所示。
2． 扩容方式的接线被控制的水泵功耗超过水位控制器的额定容量，那么就需要一个容量超过该水泵功耗的交流接触器来扩容(SY-09A接触器线圈电压为AC220V，SY-09C接触器线圈电压为AC380V)。
如图2所示。
3． 三相工作方式的接线被控制水泵为三相供电，需外接三相交流接触器。
a、SY-09A控制接触器的线圈电压为AC220V50Hz,接线方法如图3所示。
b、SY-09A控制接触器的线圈电压为AC380V50Hz,接线方法如图4所示。
c、SY-09C控制接触器的线圈电压为AC380V50Hz,接线方法如图5所示。
注意：本系列产品给定的负载容量是对阻性负载的。
为延长产品使用寿命，建议用户在控制感性或容性负载时，应按给定负载容量的30-40%选取图1图2图3图5l、为确保水位控制器正常工作，安装好后请再次检查输入输出的接线、探头连接线是否接可靠。
可上、下移动探头，使其接触、脱离水面，模拟检测水位控制器是否安装正确且能按您的需要正常工作。
2、建议将各点探头固定在水池内壁，以免探头位置发生偏移导致水位控制器误动作，（若水池壁为金属，则除C点地线外不宜接在内壁，以免发生短路，导致水位控制器不能正常工作）。
水泵自动化控制系统使用说明书
水泵自动化控制系统使用说明书一、···················概述乌兰木伦水泵自动化控制系统是由常州自动化研究所针对乌兰木伦矿井下排水系统的实际情况设计的自动控制系统。
通过该系统可实现对水泵的开停、主排水管路的流量、水泵排水管的压力、水仓的水位等信号的实时监测，并能通过该系统实现三台主水泵的自动、手动控制并和KJ95监控系统的联网运行，实现地面监控。
基本参数：水泵：200D43*33台（无真空泵）扬程120 米流量288 米3/ 小时主排水管路直径200mm补水管路直径100mm水仓：3 个水仓深度分别为：3总容量：1800 米主电机：3*160KW 电压：AC660V启动柜控制电压：AC220V220变压器容量：1500VA二、系统组成本控制系统主要由水泵综合控制柜，电动阀门及传感器三大部分组成。
参见“水泵控制柜内部元件布置图：。
1、水泵综合控制柜是本系统的控制中心，由研华一体化工控机、数据采集板、KJ95 分站通讯接口、中间继电器、控制按钮及净化电源及直流稳压电源组成。
其中，净化电源主要是提供一个稳定的交流220V电压给研华一体化工控机，以保证研华一体化工控机的正常工作，直流稳压电源主要提供给外部传感器、中间继电器及数据采集板的工作电源。
控制按钮包括方式转换按钮、水泵选择按钮及手动自动控制按钮，分别完成工作方式的转换、水泵的选择及水泵的手动和自动控制。
本控制柜共有40 个按钮，从按钮本身的工作形式来说这些按钮有两种，一种为瞬间式，即按钮按下后再松开，按钮立刻弹起，按钮所控制的接点也不保持；另外一种为交替式，即按钮按下后再松开按钮，按钮并不立刻弹起，而是再按一次后才弹起，按钮所控制的接点保持（如方式转换按钮、水泵选择按钮等）。
水泵压力控制器说明
水泵压力控制器说明
目前,使用的压力控制器品种繁多,压力控制器和电接点压力表均安装在压力罐的上部,调试比较麻烦、压力精度不高,为了解决以上问题,我用单片机开发了比较适合于一般供水的水泵压力控制器,该水泵压力控制器对当前压力值、上限压力值和下限压力值全部数字显示,操作方便直观;
一、产品特点
1、采用单片机控制,具有上限与下限数字设定并全部自动控制
有两套上、下限控制,有二组常开继电器;
2、压力控制范围根据远传压力表来定可设定;
3、电源电压；AC12V;
4、当前压力、两组压力设定值永久保存并可查询;
5、也可以用在温控、流量控制、阀门控制等;
二、安装接线
二、使用方法及参数设定
1、参数设定
参数设定方法：按住菜单键1秒左右出现F x,其中X为参数设定号,再次按住菜单键3秒左右出现F X中的参数值,用上翻键和下翻键修改参数,按菜单键保存设置,在使用中按上翻键显示压力1的上限,按下翻键显示压力1下限;
压力控制器参数设定表
参数号设定内容参数号设定内容
F 0 压力1下限 F 4 保留
F 1 压力1上限 F 5 压力调节
F 2 压力2下限 F 6 压力表选择
F 3 压力2上限
说明：参数设定F 6项根据压力表选择参数；远传压力表为时参数为6、1mp时参数为10、参数为16、参数为25;因远传压力表滑动电阻式本身有线性等误差所以参数设定时应与实际压力远传表压力相配合设定;继电器R01、R02只能带接触器之类的负载;
编写；okmye
延吉环宇城市供水设备厂
编写日期：2012年7月。
智能水泵控制器GYXF330-3LP产品手册
感谢您选用本产品，本设备属精密电子仪器，为确保您的人身、设备以及财产的安全， 在使用本设备前，请您务必阅读本手册， 并在以后的搬运、安装、运行、调试 与检修过程中 遵照执行。
13、参数 P14 （页面显示切换时间）
该参数定义：水泵启动时，显示页面电压和电流轮换显示时间（出厂默认为“3” ） 可设置范围：1～30，单位为：秒
检测负载电流对照表
额定
额定电流
过流115%
过流150%
出厂默认
功率
（A）
不保护
0.55 KW
0.9
1.1
0.75 KW
1.2
1.4
1.1 KW
1.7
2.0
互感器
选择 GY20/10 GY20/10 GY20/10 GY20/10 GY20/10 GY20/10 GY20/10 GY20/10 GY100/50 GY100/50 GY100/50 GY100/50 GY100/50 GY100/50
1.5 KW
2.3
2.7
2.2 KW
3.4
3.9
3 KW
4.6
5.3
4 KW
6.1
7.1
5.5 KW
8.4
9.7
7.5 KWபைடு நூலகம்
11.4
13.1
11 KW
16.7
19.2
15 KW
22.8
26.2
18.5 KW
28.2
32.4
22KW
33.5
38.5
泵宝变频器BH386说明书V1.02
安装/调试/使用产品前敬请仔细阅读此说明书！ (V1.02版)注意事项！1、安装环境2、安装安全事项注意警告危险警告单相三相电压220V220V(240V)380V(415V)功率(KW)电流(A)电流(A)电流(A) 22-904530-1106037-1527545-1769055-21011075-30415293--176 110--210 132--253 160--304 200--380 220--426 250--465 280--520 315--585 355--650 400--725 450--8202.1 接线端子图2.1.1 (7.5KW及以下)主回路端子的功能说明如下：电源类型端子名称功能说明单相L1、L2单相电源输入端子U、V、W三相交流输出端子接地端子三相R、S、T三相电源输入端子P、PB外接制动电阻预留端子U、V、W三相交流输出端子接地端子第二章 配线端子名称功能说明R、S、T三相电源输入端子(+)、（-）外接制动单元预留端子(+)、PB外接制动电阻预留端子(11KW~18.5KW)P1、(+)外接直流电抗器预留端子(-)直流负母线输出端子U、V、W三相交流输出端子接地端子2.1.2 (11KW及以上)主回路端子的功能说明如下：2.4 外围电气选型指导：电压变频器功率空开(MCCB)(A)推荐接触器(A)推荐输入侧主回路导线(m㎡)推荐输出侧主回路导线(m㎡)推荐控制回路导线(m㎡)单相220V0.4KW1610 2.5 2.5 1.50.75KW1610 2.5 2.5 1.51.5KW201642.5 1.52.2KW322064 1.5三相380V 0.75KW1010 2.5 2.5 1.51.5KW16102.5 2.5 1.52.2KW1610 2.5 2.5 1.54.0KW251644 1.55.5KW322544 1.5 7.5KW403244 1.5 11KW634044 1.5 15KW634066 1.5 18.5KW1006366 1.5 22KW100631010 1.5 30KW1251001616 1.5 37KW1601001616 1.5 45KW2001252525 1.5 55KW2001253535 1.5 75KW2501605050 1.5 93KW2501607070 1.5 110KW350350120120 1.5 132KW400400150150 1.5 160KW500400185185 1.5注：表中参数仅供参考，不作为标准！2.5 外围电气使用说明：配件名称安装位置功能说明空气开关输入回路前端下游设备过流时分断电源接触器空开和变频器输入侧之间变频器通断电操作，应避免通过接触器对变频器进行频率上下电操作(每分钟少于二次)或进行直接启动操作交流输入电抗器变频器输入侧①提高输入侧的功率因数；②有效消除输入侧的高次谐波，防止因电压波形畸变造成其它设备损坏；③消除电源相间不平衡而引起的电流不平衡。
水泵保护控制器 BHS 说明书
水泵保护控制器 BHS用户使用手册 (V2.0)目录一、产品概述 (3)二、主要技术特性 (4)三、控制逻辑 (4)四、面板指示及按键功能 (5)五、接线示意图 (6)六、操作说明 (7)6.1、按键说明： (7)6.2、监控查询状态 (7)6.3、一级参数设定： (8)6.4、二级参数设定 (10)七、通讯规约 (11)7.1、通信 (11)7.2 附录：数据和寄存器地址 (12)一、产品概述BHS 型水泵保护控制器是专门用于监测大型水泵电动机绕组、电动机轴承温度及电机、油室、接线盒是否进水的一种在线监测仪器。
该仪器通过埋设于水泵电动机内的热电阻（PT100）传感器，测量电动机绕组和轴承当前的温度。
另外通过埋设于水泵电动机内的油室电极、电机进水开关 和接线盒进水开关，测得油室、电机、接线盒当前是否进水。
该仪器具有以下特点：高精度实时测量温度、开关量等 8 个参数温度等参数的越限报警、越限跳闸采用最新型的功能更强，集成度更高的内部控制芯片作为控制核心全速、非侵入式的在线系统调试接口可编程设定功能RS485 网络连接，支持ModBus 规约指示灯工作状态：越限告警、越限跳闸、电源指示仪器检测水泵当前状态，并给出相应的告警和跳闸信号指示与开关量输出。
告警、跳闸信号输出延时0-10 秒可调。
产品支持RS485 串行接口，ModBus 协议。
温度值可以现场校正与和修正，校正温度系数0—2.55 可调，修正范围±7℃。
仪器采用标准的ModBus 通讯规约，被广泛作为系统集成的标准。
可与多个国际著名品牌的可编程顺序控制器（PLC）或第三方具有ModBus 兼容的监控系统 之间进行信息和数据的有效传递。
仪器具有故障保持功能，泵累计运行时间统计和故障记录和调阅功能。
BHS 产品为保障潜水泵安全可靠运行，防止潜水泵损坏引发机毁停产事故提供了一个十分有效的监测手段。
二、主要技术特性测量范围： 0℃～200℃测量精度： ±1℃使用环境: 温度：-20℃～60℃ 湿度：≤95%RH存贮环境： 温度：-30℃～90℃ 湿度：≤95%RH工作电源： AC220V外形尺寸： 120×120×80（mm）开 孔： 112×112(mm)嵌入式安装输出接点： AC220V/5A（告警输出一常开或一常闭，跳闸输出一常开或一常闭）通讯接口： RS485 串行接口，ModBus 协议，通讯波特率9600三、控制逻辑1、当前温度值小于 0 时，液晶屏对应显示“<0℃”。
智能水泵控制器说明书
智能水泵控制器 使用说明书● 安装使用产品前，请阅读使用说明书并妥善保管；● 控制器必须由熟悉低压电器技术的专业人员进行安装；● 进行安装、接线、拆卸、维护时必须断开电源；● 严禁通电状态下直接用手触摸带电元器件；● 控制器通电前必须进行可靠接地。
● 若使用发电机作控制器电源时，待发电机电源稳定后，才可给控制器通电！<一控二>智能控制器说明书水泵一 产品简介应用范围：适用于两台水泵（一控二）直接启动型的不锈钢/铸铁深井潜水泵、离心泵、管道泵等的自动控制及保护，尤其独特设计的无需安装下水池（水井）探头即可实现灵敏可靠的水泵干转停机保护功能，更方便深井潜水泵、管道泵的施工安装及节省费用。
特别设计的双泵自动轮换功能可最大限度降低水泵锈蚀现象，泵故障自动切换功能更使供水系统的可靠性得到保障。
本机型通过连接与其配套的远程同步显示控制器，可实现远程监控，远程同步显示控制器可实时显示电压、电流等工况，并实现所有控制功能。
主要特征：手动、自动工作时具有缺相、错相、超温、堵转、三相不平衡、过流、干转、过压、欠压的保护；可以实现液位、压力、浮球的自动控制，通过连接与其配套的远程同步显示控制器，可实现远程监控(RS485)，远程同步显示控制器上可实时显示电压、电流等工况，并实现所有控制功能<选配功能>。
技术参数：额定输出功率: 参见机器功率铭牌额定工作电压:参见机器功率铭牌过流动作时间: 5秒-5分钟（反时限特性—电流越大时间越短）干转故障恢复时间: 30分钟（手动），自动状态下1秒后切换至另一台泵过流故障恢复时间: 5分钟（手动），自动状态下1秒后切换至另一台泵欠压/过压/三相不平衡恢复时间：2分钟（手动），自动状态下1秒后切换至另一台泵欠压动作电压: 标称电压80% 过压/欠压动作时间: < 5 秒过压动作电压: 标称电压115% 堵转动作时间: < 0.1秒缺相动作时间: <2秒 短路动作时间: < 0.1秒干转保护动作时间: 6秒 双泵自动轮换: 1：1轮换次数液位传输距离: ≤1000米 防护等级:IP54网络传输距离：1200米（采用双绞屏蔽型电缆 STP-120Ω（for RS485 & CAN one pair 20 AWG）液晶屏显示图注意：若遇雷雨天气，请务必关闭控制器输入电源注：高配机型具备：错相/三相不平衡/超温功能及故障干接点输出端口注：单相机型：无错相/缺相/三相不平衡功能强腐蚀性气体或液体机械冲击淋雨极端的冷和热。
Y1智能水泵控制器使用说明书
220V380V一控一一控二智能水泵控制器使用说明书安装使用产品前，请阅读使用说明书并妥善保管；控制器必须有熟悉低压电器技术人员进行安装；进行安装、接线、拆卸、维护时必须断开电源；控制器通电前必须进行可靠接地；若使用发电机做控制器电源时，待发电机电源稳定后才可给控制器通电。
参数表参数功能范围值默认值单位备注P01控制器485地址0-1001控制器ID号P03空转检测00-606秒1、当等于0时，空转检测无效；2、手动模式下检测无效；3、当雾灯与0时，自动模式下到达检测时间空转故障。
P04 P05 P06 P07P080-2540-99%0-2540-2540-250%3070%1010150%空转故障自动恢复时间；额定电流的百分比；手动运行时，按校验键进行校验，（自动记忆电流值）；也可进入参数自行修改；手动运行时，按校验键进行校验，（自动记忆电流值）；也可进入参数自行修改；过载电流值 额定电流的百分比；空转恢复空转流值1泵额定电流2泵额定电流过载分%AA%一、产品介绍应用范围：适用于铸铁深井潜水泵，离心泵、管道泵等自动控制及保护，尤其独特设计的无需安装下水池（水井）探头即可实现灵敏可靠的水泵干转停机保护功能，方便深井潜水泵、管道泵的施工安装及节省费用。
特别设计的双泵自动轮换功能可最大限度降低水泵锈蚀现象，水泵故障自动切换功能使供水系统的可靠性得到保障。
主要特征：手动、自动工作时具有缺相、堵转、过载、空转、过压、过温的保护；可实现液位、压力、浮球的自动控制。
888888过压12V℃分秒小时KWAV%过载缺相欠压未校准三相不平衡A B C过温反转空转堵转12自动手动1泵2泵溢出下水箱[井]污水池手动模式的停止状态下 长按《校准键》3秒进入菜单，按 《手/自动键》下调菜单，按《1泵运行》-《1泵停止》 数据增减，再按《校准键》保存退出；P09 P100-2540-500%5340%过载、堵转 故障恢复时间；堵转电流值 额定电流的百分比 (0取消堵转报警)；堵转值过载-堵转秒%液晶屏显示图P11P12 P13P14 P15 P160-2540-2500-10-25110-51510-5153305430101240欠压故障值；过压故障值；欠压-过压故障恢复时间；缺相检测功能 等于0时关闭缺相功能，等于1时开启缺相功能(手动模式下只对缺相，过载，过压欠压堵转，进行保护 （液位信号， 空转 不进行保护）；防止一台泵长时间不使用，会生锈，在双泵模式下，进行轮泵运行的时间；等于0时不进行巡检；堵转欠压值过压值巡检时间欠压-过压缺相/三相不平衡次VV分时自动运行模式下，堵转报警后每个泵自动恢复次次数后自动运行（0：是不自动恢复；251是无限次数)参数表参数功能范围值默认值单位备注P17P18P19P20 P21P22 P29 P32 P23 P24 P25 P26 UER P31 P30P330-2500-10-20-30-3-301401-5001-5000-10-655353212011.3155等于0时，不上锁 等于1时上锁，只能自动运行；(自动模式下长按自动/手动 3秒 切换到手动)0：1泵2泵 1：1泵 2：2泵（当选择1或2的时候，P19默认只能=0）0：单泵：1：1泵主2泵备 2:1泵备2泵主 3;自动轮换；自动模块下，开机后，界面倒计时设定时间后，再自动运行；当温度大于设定值时，系统停止工作，当温度低于该值故障消除；0：保留；1：显示母线电压；2：显示温度；3：母线电压和温度间隔2秒轮流显示改为1，按校准，恢复出厂值当电流超过设定值，延迟时间后过载保护；当电流超过设定值，延迟时间后过载保护；按下《1泵停止》键不松手，再按下【手/自动】键，进入1泵故障查询页面，《按1泵停止》键翻页显示下条记录，同时按下《1泵停止》 和【手/自动】键 退出按下《2泵停止》键不松手，再按下《自动/手动》键，进入2泵故障查询页面，《按2泵停止》键翻页显示下条记录，同时按下《2泵停止》 和《自动/手动》 退出按下《1泵停止》键不松手，再按下《校准》键，进入1泵运行累计时间页面，《按1泵停止》 退出查询按下《2泵停止》键不松手，再按下《校准》键，进入2泵运行累计时间页面，《按2泵停止》退出查询工作泵选择工作模式开机延迟保留保留系统超温报警值主屏区显示试运行时间恢复出厂设置软件版本过载确认时间堵转确认时间定时模式1泵故障查询2泵故障查询1泵运行时间2泵运行时间手/自动锁秒时秒秒℃定时模式：泵工作在间歇模式，按照运行时长和暂停时长交替工作，该模式下，多功能端子无效，其它警报系统照常运行。
116 ARDP智能水泵控制器说明书
3 通用技术指标
表3
技术参数 控制器辅助电源 电机额定工作电压
技术指标 AC85V~265V/DC100V~350V
AC220/380V，50Hz 1 A (0.1A-9999A) 5A(0.1A-9999A)
表5 序 号 名称
状态
窗口
显示数据说明（单位：xx）
1
U
显示 ab 线电压（单位：V）
三相电流测量：显示泵 1 的三相平均电流测量值；（单
2
泵 I 电流 位：A）
主界面 默认
单相电流测量：显示泵 1 的 A 相电流测量值。
三相电流测量：显示泵 2 的三相平均电流测量值；（单
3
泵 II 电流 位：A）
46
U
显示界面为“15”
47 界面 15 按下“ ” 泵 I 电流 泵 II 本次运行时间（单位：h）
48
泵 II 电流 泵 II 本次停止时间（单位：h）
49
U
显示界面为“16”
50 界面 16 按下“ ” 泵 I 电流 泵 II 总运行时间（单位：h）
电动机额定工作电流
继电器输出触点，额定 负载容量
开关量输入 通讯
SOE 事件记录容量
环境
污染等级 防护等级
1.6A(0.4A-1.6A) 6.3A(1.6A-6.3A) 25A(6.3A-25A) 100A(25A-100A)
采用小型专用电流互感器
6 路控制继电器：AC250V, 3A/DC30V，3A
10
U
显示界面为“03”
11 界面 03 按下“ ” 泵 I 电流 显示 C 相相电压（单位：V）
泵宝中文说明书
水泵控制器非常感谢您选用水泵智能控制器，为了您正确使用本控制器，请在使用前仔细阅读本说明书，并妥善保存以供今后参考。
快速安装指南接线按控制器接线示意图，接好电源线和探头线。
过载设定将控制器内面板上的三档开关拨至“过载设置”，再左右调节控制器内面板上的电位器旋钮，调至您需设定的数值，空载设置指示灯会闪3下熄灯既表示设定ok。
试运行安装及设定完成后，按启动键试运行，试运行如还遇到其它困难，请详细阅读本说明书或与我司经销商联系！具体详细使用规则，以此说明书为准！注意事项注意事项1、安装本控制器时，一定要严格遵守国家电工操作规程，请勿带电作业，请专业电工安装，否则有可能出现触电事故！2、本控制器未装漏电保护开关，漏电无保护，可能引起严重的安全事故，请用户自行加装漏电保护装置。
3、如果本控制器未带空气开关，使用时必须增加空气开关，否则不能起到有效过载保护。
4、设定过载电流必须与电机正常工作电流相符，否则不能起到有效过载保护。
5、电机过载等故障后，务必先排除故障，再按启动键则重新启动。
如不排除故障，让电机启动，控制器和电机都很容易烧坏。
6、如电机频繁启动或超负荷工作，必须选用比电机功率大一个型号的水泵智能控制器，否则有可能烧坏电机或造成事故！7、本产品在一般情况下能起到保护作用（如过载等），能在部份情况下有效地保护电机，降低电机返修率，但不是所有情况下都能保护电机不被烧毁，例如：电机本身的质量问题或雷击等。
8、本公司只对本产品进行保修或维修，如用户使用本产品后，电机还出现故障或烧机，本公司不负责维修或赔偿！另外由于机器故障对用户造成的影响，本公司也不承担责任，例如：排污时由于机器故障造成地下室被淹等。
9、控制器安装环境要求：请安装在室内，避免太阳直接暴晒，或者淋雨。
使用温度：-10℃至40℃湿度：相对湿度不大于90%海拔高度：不超过2000m探头线耐温：105℃01 使用安装说明书一、产品包装水泵智能控制器说明书探头安装螺丝及胶塞1台1本1套各3个二、产品特点♦采用数码芯片控制，集上、下液位和压力自动控制于一体♦具有自动、手动两种工作模式可供选择♦具有过载、空载、超低压等保护功能♦具有空载重启时间1~240分钟可调♦具有故障记忆功能，5次故障原因可能轻易查阅♦专利交流数码讯号检测功能，探头更耐用♦安装方面，调试简单三、主要技术参数1、静态功率小于3.5W，动态功率小于4.5W；2、出厂默认值：A.过载设定默认值为：1.5KW为8A，2..2KW为11A；B.空载设定值为00.0A,空载保护后自动恢复时间为30分钟；3、最大控制距离：500米；4、过载保护反延时特性，时间误差为±15%：过载倍数 1.2倍 1.5倍2倍3倍5倍保护时间 50秒30秒15秒6秒1秒四、安装接线指南1、将控制器固定在墙壁上，打开接线盒，按标签提示接好电源、水泵。
AK56-1K1-CG 智能水泵控制器 产品说明书
AK56-1K1-CG智能水泵控制器产品说明书版本V1.0220220727目录一、系统简介 (1)二、接线端子介绍 (5)三、工作模式介绍 (5)四、产品接线图 (7)一、系统简介1、概述AK56-1K1水泵控制器是本公司新型研发的“智能控制器”本产品采用高新科技电子集成化设计，具有操作简单，指示直观、外形精美。
本产品主要适用于，排污设备、水塔供水等多种恒压自动/手动供水控制箱配套使用。
2、技术参数(1)、额定工作电压：AC220V50/60Hz(2)、控制器额定功耗：＜1.5W(2)、内部继电器输出负载电流：7A/AC240V(3)、适配交流接触器线圈电压：AC220V(4)、控制器控制类型：无源输入控制(5)、检测位置：低水位、高水位、超高水位(6)、启动方式：手动/自动、外部启动、应急启动3、使用环境(1)、工作环境温度：-10℃～40℃(2)、工作环境：无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所(3)、工作环境湿度：＜95%4、产品外形尺寸及开孔尺寸（单位：mm）(1)、外形尺寸：165*102*50(2)、开孔尺寸：155*90(建议开孔157*92)5、操作面板介绍(1)、A 区：LED 状态指示(2)、B 区：按键操作6、LED 指示灯状态说明(1)、电源（指示灯）：系统上电后，电源指示灯亮；(2)、报警信号（指示灯）：检测到超高水位时指示灯点亮；(3)、自动（指示灯）：系统处于自动状态点亮，闪烁表示巡检开启；(4)、手动（指示灯）：系统处于手动状态点亮；(5)、运行（指示灯）：运行时点亮，巡检时闪烁；(6)、故障（指示灯）：故障反馈时点亮；(7)、自动（指示灯）与手动（指示灯）：同时亮表示开启自动巡检，同时闪烁表示退出自动巡检。
(8)、故障（指示灯）：闪烁表示故障信号输入检测常开或常闭自定义中。
B7、按键介绍按键名称按键图标按键功能启动1、按【启动】键启动泵；停止1、按【停止】键停止泵；2、长按【停止】键5秒，故障信号指示灯闪烁，故障检测点常开变常闭，常闭变常开。
QBB-1、QBB-2潜水泵保护控制器说明书
QBB-1、QBB-2型潜水泵保护控制器
使用说明书
一、产品介绍
QBB潜水泵保护控制器用于潜水泵轴承温升，电机绕组过热，电机浸水，油室及接线盒浸水，故障危及潜水泵正常运行时报警或自动切断电源。
QBB-1型采双金属片温控开关，QBB-2型采用AD590集成温度传感器监测并显示轴承温度。
本产品与本厂生产的ZBZ-90电动机综合保护装置配套可以全面可靠地保护潜水泵安全运行，防止潜水泵在各种故障下的损坏。
二、功能
1、QBB-1潜水泵轴承发生故障时，温度骤升，当温度超过90°C±5°C时继电器KA 吸合，蜂鸣器报警，轴承过热故障灯显示。
QBB-2型采用AD590传感器测控温度，可以精确显示及设定轴承温度，误差±1°C。
2、绕组温断传感器采用PTC元件，温控点为135°C±5°C，冷态电阻<2KΩ热显示如果电机绕组没有埋设PTC元件，应将出线端子R和G短接，删除此功能。
3、浸水报警控制采用相应的油室电极（电极间电阻<30KΩ时动作）电机及接线盒电极（电极间电阻<51KΩ时动作）。
也可以用浮了开关的通断开控制。
当故障发生时由
三、接线与安装
1、本仪表为面板安装式，窗口开孔尺寸为153X76mm，仪表长度为160mm，仪表背面由二十档接线端子。
2、潜水泵与仪表接线之间要保持良好的绝缘，线之间线与泵体外壳之间绝缘电阻> 1MΩ。
3、继电器报警触点用于电气控制柜的接触器控制电路或讯响器。
四、工作条件
1．环境温度-10°C～50°C
2．相对温度<85%。
PD20智能水泵变频器简易手册说明书
PD20智能水泵变频器简易手册安全信息及注意事项●接线必须由合格的专业电气工程人员完成，否则有可能触电或导致变频器损坏。
●确定电源处于断开状态时再开始接线，否则可能导致触电或发生火灾。
●接地端子要可靠接地，否则变频器外壳有带电的危险。
（板子和外壳丝印黄工）●请勿触摸主回路端子，变频器主回路端子接线不要与外壳接触，否则可能导致触电。
●不要采用断路器来控制变频器的停止、启动，否则可能导致变频器损坏。
●散热器和制动电阻温度较高，请勿触摸，否则可能引致烫伤。
●变频器出厂时预设的参数已能满足绝大部分设备运行要求，若非必要，请勿随意修改变频器参数。
即使某些设备有特殊需求，也只能修改其中必要的参数。
否则，随意修改参数可能引致设备损坏。
●本公司依据《产品质量管理法》对本产品进行保修和维修，不负连带责任关系，如用户使用本产品后电机出现故障或烧毁，本公司不负责维修或赔偿电机以及由于机器故障对用户造成的影响本公司不承担连带责任。
▲简易手册部分功能参数未注明，如有需要请致电我司咨询完整版手册■外观尺寸、型号电压等级型号功率(KW)尺寸（mm）适配电机(KW)H W D 220V 单进三出PD20-2SR750.752101461210.75PD20-2S1R5 1.5210146121 1.5PD20-2S2R2 2.2210146121 2.2380V 三进三出PD20-4TR750.752101461210.75PD20-4T1R5 1.5210146121 1.5PD20-4T2R2 2.2210146121 2.2PD20-4TR00442401721444PD20-4T5R5 5.5240172144 5.5PD20-4T7R57.52401721447.5PD20-4T0111130021815411PD20-4T0151530021815415PD20-4T18R518.530021815418.5■操作面板说明◎指示灯：◆运行：(常亮)：运行指示；(闪烁)：休眠停机指示。
水泵控制器说明书
CHEAT SHEETFEATURES & BENEFITS • IP54 engineered plastic enclosure - complete protection against contact with live or moving parts inside the enclosure. Protection against harmful deposits of dust. The ingress of dust is not totally prevented, but cannot enter in an amount sufficient to interfere with satisfactory operation of the machine. Water splashed against the enclosure from any direction shall have no harmful effect.• Intelligent real time LCD displays pump running information for ease of diagnostics so you can see what is going on with the pumps.• Intelligent push button pump overload calibration prompts for incomplete calibration to guarantee that the pump current is set correctly protecting the pump from overload and dry running.• Function switch setting for drainage, pressure boosting or transfer applications for easy adjustment to suit the application required.• Level controls can be float switches or probes for versatile and customisable installation.• Auto, manual switching so you can choose how it works. You can switch it to manual to empty the sump for servicing or repairs.• Visible and audible alarms to better alert you if an issue arises.• Adjustable time delay for audible alarm allows you to determine how long the alarm sounds for.• Low voltage control circuit for safety the iCON control has a built in transformer so it only provides low voltage to the floats, pressure switches etc.• RS485 communication interface (BMS, MODBUS) using a hardwired paired wire to a management system to communicate to the controller remotely.• Pump accumulated run time display to monitor the run duration and assist in determining age of the pumps based on service.• Last five pump faults if any logged into memory for better diagnostics if there has been a recurring problem with a particular pump.• Slave controller included to be able to control the unit (everything except pump calibration and parameter setting) up to a max 1.2km from the main pump controller using STP – shielded twisted pair cable (not included).• Control box contains MCB and DOL contactor to be able to turn the unit off to allow for servicing of pumps • Provision for combinations of multiple device inputs and outputs for use with float switches, probes, pressure switches or external device alarms for versatility of application.• In addition to the features listed above the dual pump controller (DPC) also has alternating pump starts andAutomatic dry pump cycling (Anti Seize) and load sharing to extend the life of the pumps.An iCON Series Control is an intelligent, easy to use management system for various pump situations.Used when you need to control the pump or pumps in different applications.It can give you real time information on the performance of the pumps.It will show you the last 5 error codes (if any) for each of the pumps.IT PROTECTS THE PUMP .Distributed By:.au WHITE INTERNATIONAL PTY LTD60 Ashford Ave Milperra NSW 2214 PO Box 304 Milperra NSW 2214Customer Service 1300 783 601EmailSales:**********************.au .au WHITE INTERNATIONAL NZ LTD 15G Kerwyn Avenue East Tamaki, Auckland 2013, New Zealand Customer Service 0800 509 506EmailSales:*****************.nz APPLICATIONSDRAINAGE WITH AUTOMATIC PUMPS •Applied for drainage (where pumps have their own float switches)•Mainly used in instances where float cables can’t be run through the conduit from the sump to the control panel. •Generally because the builder has not laid a conduit large enough to fit: 2 x pump power leads and 3 x float cables.• All that is required are the pump power leads and one floatcable (overflow)BOOSTING • Applied for water supply by pressure control through pressure switch and pressure tank • High Rise Buildings • Hotels • Hospitals • Shopping Centres • Used in conjunction with a vertical multistage booster pump. The impellers boost the pressure of the water as it passes through to have enough pressure to service either a greater demand for water or a greater height than would otherwise be possible.•Instead of floats, pressure switches are connected to thecontrol panel to manage the pumps.TRANSFER •Applied for water supply or drainage by liquid level control through float switch or liquid sensor • Dam to Water Tower • Tank to Tank •Generally used when you need to move water from one location to another.•The float switches are installed in both the source and destination of the water storages. • iCON controller will only allow water to go to the destination ifit is needed and the source has water to accommodate.HOT WATER CIRCULATION • Applied for water supply by the thermal switch • High Rise Buildings • Hotels • Hospitals • Shopping Centres • Under Floor Heating • The hot water line must have a return line installed for a circulator pump to work.• If a thermostat is used you can set the temperature to kick in the circulator pumps to bring the cold water back to the boiler so that it is replaced by hot water.• Used in situations where it is inconvenient or impractical towait for hot water to come through the pipes.DRAINAGE • Applied for drainage by liquid level control through float switch or liquid probe • Flooding • Stormwater • Moves excess water from a primary location elsewhere.• In conjunction with the float switches or probes the iCON controller switches the pumps on and off as required to emptythe sump.PROGRAMME iCON CONTROLLER • Check that the pumps have been installed correctly as per the instruction manual for the desired application.• Check that the control panel is disconnected from the power supply and wait 2 minutes before opening the control panel.connect the power supply.• Calibrate the controller to the pumps.• Fill the sump with enough water to be able to start the pumps.• Press MODE and STORE keys together to unlock the controller and switch it to manual mode.•Press A START key to run pump A and confirm that the pump and all pipe network is in a normal working state.•Press the STORE button. The control panel will make a beep sound and a countdown starts from 5 to 0 with the LCD displaying:•Press B START key to run pump B and confirm that the pump and all pipe network is in a normal working state.•Press the STORE button. The control panel will make a beep sound and a countdown from 5 to 0 starts again.• Press MODE to return to automaticHOW DOES IT PROTECT PUMPS?•The controller itself will determine based on the pump calibration if anything is going on that requires attention.•There will be an audible and visible alarm to alert you of a problem.• Press A STOP to turn off the alarm for 5 minutes.• Read what is on the display.PROGRAMMINGCHANGING PARAMETER SETTINGS • Ensure panel is in manual and pumps are not running.• Press MODE for 5 seconds until the controller beeps and the first parameter will be displayed.• Press MODE to select to select the parameter code required.• Press A START to increase the value and A STOP to decrease the value.• Press MODE to select to select the next parameter code if required.• When completed press MODE for 5 seconds until the controller beeps.TROUBLESHOOTING PUMP NO CALIBRATION• Pump no calibration is flashing• Fill the sump with enough water to be able to start the pumps.• Press MODE and STORE keys together to unlock the controller and switch it to manual mode.• Press A START key to run pump A and confirm that the pump and all pipe network is in a normal working state.• Press the STORE button. The control panel will make a beep sound and a countdown starts from 5 to 0.• Press B START key to run pump B and confirm that the pump and all pipe network is in a normal working state.• Press the STORE button. The control panel will make a beep sound and a countdown from 5 to 0 starts again.• Press MODE to return to automaticOVERLOAD OR PUMP STALLED• Overload or pump stalled is flashing.• Pumps may not have been calibrated properly• Remove previous calibration by:• Switching it to manual mode (MODE & STORE)• Press A STOP for 30 seconds until the panel beeps. Pump A no calibration should be displayed.• Press B STOP for 30 seconds until the panel beeps. Pump B no calibration should be displayed.• Calibrate the pumps one at a time by pressing START let the pump run and then STORE.• Return to automatic by pressing MODE.OVERTEMP• Overtemp is flashing.• The red jumper leads between terminals 10 and 12, (and 9 and 11 for dualpumps) has been removed.• Replace the leads – unless there is a set of pump microtherm wires to connect.DRY RUN• Check that the float switches are not set too low, or if they are caught up inside the tank allowing air into the pumps.• For surface mounted pumps, ensure that the pumps are primed and that any valving is open to allow flow into the pumps.REPEATED START• This will flash if there are more than 5 starts per minute.• Usually occurs on pressure systems. Check the tank pre-charge and bladder, pressure switch settings or defects.• Pumps may be oversized or have flat performance curves.UNDER V or OVER V• Voltage is out of range.• The pump will attempt to restart every 5 minutes until voltage is restored to normal.• If it is unresolved, please discuss with the product managerPHASE REVERSAL• 3 Phase only• Incoming phase rotation has changed from when control panel was originally connected.• When connecting pump rotation during commissioning, the pump connections must be changed, NOT the incoming power connection.• If this has occurred, change the incoming connections and the pump connections together. NETWORK CONNECTION ERROR• This is normal if the slave controller is not installed.• If the slave controller has been installed and the error message appears, it means that there is no network connection or a connection error between the pump control box and the slave controller(or computer).。
泵宝水泵智能控制器SM5B1使用说明书
泵宝水泵智能控制器SM5B1使用说明书
水泵智能控制器操作说明：
1、按手动键启动水泵，水泵运行，任意键可停止水泵运行。
2、同时按下设置+手动键，听到蜂鸣器响声，然后按遥控器任意键，听到蜂鸣器响声，配对成功。
3、遥控器操作，遥控器侧面电源键打到ON位置，然后拉出天线，按遥控器开键启动水泵，按关键关闭水泵。
遥控器不使用时请将侧面电源开关拨到OFF位置，节省电池电源。
故障说明：
1、远距离遥控水泵不起作用，更换9V叠层电池。
2、380水泵控制器手动指示灯闪烁时，说明缺相，请检查电线是否接好。
注意事项：
1、设定过栈电流必须与电机正常工作电流相符，否则不能起到有效过拔保护。
2．如果木机未带空气开关，使用时必须增J川空气开关和漏电开关，否则短路及漏电无保护，可能引起严匝的安全事故。
如电机频繁启动或超负荷l作，必须选用比电机功率大一个型号的水
泵智能控制器，否则有可能烧坏电机或造成事战!
仫安装本控制器时，一定要严格遵导国家电工操作规程，请勿带电作业，请专业电工安装，否则右可能出现触电事故!
5、木产品对电机在一般情况下能起到保护作川(如过载、缺相等）,能直部份情况下有效地保护电机，降低电机返修率，但不是所有情况下都能保护电机不皱烧毁，例如∶电机本身的质量问题或雷击等。
6、本公司只对本产品进行保修或维修，如用户使用本产品后，电机还出现故障或烧机，木公司不负责维修或赔偿!
7、控制器安装环境要求∶请安装在室内，遥免点阳点接爆晒.或者淋雨。
使用温度:-109至40°C
湿度:相对湿度不大于90%海拔尚度:不超过2000m。
KQ1000水泵智能的控制器
KQ1000 A/B型智能控制器使用说明某某科蓝水务工程设备某某2014年一、产品概述KQ1000型智能控制器〔简称控制器〕主要针对潜水泵的使用工况的特殊性，结合潜水泵内部安装的检测元件〔油水探头、浮子开关、热敏开关以与PT100〕，对潜水泵进展综合保护。
主要原理将泵内的检测元件作为取样信号，经控制器对取样信号进展过滤放大，输入到控制器中单片机系统，并和其程序中设定的参数进展比拟计算，根据运算结果发出指令，控制执行元件与通过面板LED灯指示运行状态。
二、工作条件控制器在如下条件下正常工作：1、安装地点的海拔高度≤2000米。
2、环境温度<+40℃。
3、环境无爆炸危险的介质，无足以腐蚀金属和破坏绝缘的潮湿气体与尘埃，月平均最大湿度≤90%〔25℃时〕。
4、垂直安装斜度≤5度。
5、控制器工作电源为AC220V±10％三、操作面板说明控制器盘面设有四个操作按键，四个LED信号灯以与四位数码管显示屏1、四个操作按键：“菜单〔AT〕〞键，“设置〔SET〕〞键，“向上〔△〕〞键，“向下(▽)〞键；2、四个LED指示灯R1—油室内油水探头〔下探头〕报警或PT100报警温度，故障时(闪烁)；R2—电机上端盖探头〔上探头〕报警或PT100停机温度，故障时(常亮)；K3—电机绕组热敏开关或PTC热敏电阻〔超热〕，故障时(常亮)；K4—电机接线腔渗漏〔浮子或油水探头〕或PTC热敏电阻，故障时〔常亮〕；3、故障声报警内含一报警蜂鸣器，在正常状态与报警时不蜂鸣，在故障时蜂鸣，蜂鸣时长由E01值决定，0：关闭蜂鸣器； 1～9998；蜂鸣器时长〔秒〕 9999：一直蜂鸣。
在报警蜂鸣中，按“设置〞键能消除报警蜂鸣。
4、四位数码管显示屏：开机显示 8.8.8.8 R1 R2 K3 K4全亮，2秒后显示 1FFM /LoadFF 表示程序功能位〔10～99〕；M表示机型〔A：A型机；b: B型机〕当A型机时，显示“1. XXX ~ 4. XXX〞,不按按键60秒后轮换显示。
