腔体滤波器中的耦合结构
同轴腔体滤波器 强耦合方法

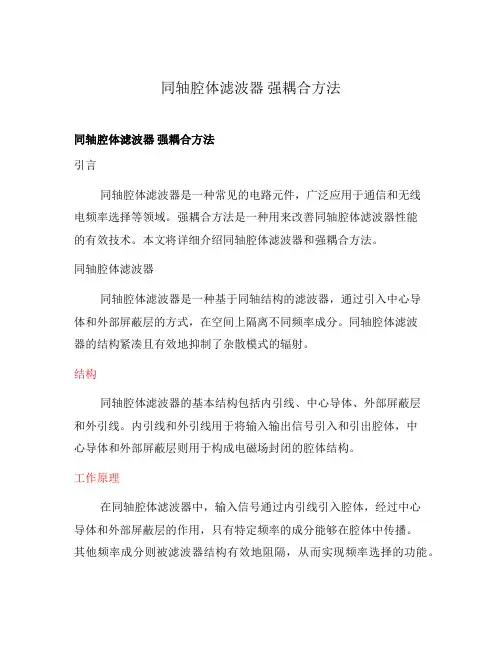

同轴腔体滤波器强耦合方法同轴腔体滤波器强耦合方法引言同轴腔体滤波器是一种常见的电路元件，广泛应用于通信和无线电频率选择等领域。
强耦合方法是一种用来改善同轴腔体滤波器性能的有效技术。
本文将详细介绍同轴腔体滤波器和强耦合方法。
同轴腔体滤波器同轴腔体滤波器是一种基于同轴结构的滤波器，通过引入中心导体和外部屏蔽层的方式，在空间上隔离不同频率成分。
同轴腔体滤波器的结构紧凑且有效地抑制了杂散模式的辐射。
结构同轴腔体滤波器的基本结构包括内引线、中心导体、外部屏蔽层和外引线。
内引线和外引线用于将输入输出信号引入和引出腔体，中心导体和外部屏蔽层则用于构成电磁场封闭的腔体结构。
工作原理在同轴腔体滤波器中，输入信号通过内引线引入腔体，经过中心导体和外部屏蔽层的作用，只有特定频率的成分能够在腔体中传播。
其他频率成分则被滤波器结构有效地阻隔，从而实现频率选择的功能。
强耦合方法在同轴腔体滤波器中，强耦合方法是一种用来提高滤波器性能的技术。
通过增加腔体中的电动耦合装置，强耦合方法可以改变腔体内的场分布，从而实现更强的耦合效果。
电动耦合装置电动耦合装置是用来增加同轴腔体滤波器的内部耦合程度的装置。
常见的电动耦合装置包括定向耦合环和串联耦合环。
定向耦合环通过引入定向耦合结构，使得腔体内不同频率成分之间的电场能够相互耦合。
串联耦合环通过引入串联耦合结构，使得腔体内不同频率成分之间的磁场能够相互耦合。
强耦合效果通过引入电动耦合装置，强耦合方法可以使得同轴腔体滤波器的内部耦合程度增加。
这种增强的耦合效果可以改变腔体内的场分布，进而改变滤波器的频率响应。
强耦合方法可以提高滤波器的选择性、增益和带宽等性能指标。
总结同轴腔体滤波器是一种常用的电路元件，而强耦合方法则是一种用来提高滤波器性能的有效技术。
通过增加电动耦合装置，强耦合方法可以改变滤波器内部的场分布，提高对特定频率成分的耦合效果。
这种方法可以进一步改善滤波器的选择性、增益和带宽等性能指标。
同轴腔体滤波器设计入门-无交叉耦合结构
同轴腔体滤波器设计入门-无交叉耦合结构同轴腔体滤波器设计入门（无交叉耦合结构）仿佛记得射频铁三角是功率、频率、和阻抗。
涉及射频电路设计，总是离不开这三个要素。
那么在滤波器的设计中最关键的因素是什么呢？答案是谐振和耦合。
无论什么样的滤波器，终归离不开谐振和耦合。
以通信系统中常见的同轴腔体带通滤波器为例，谐振就是单腔的谐振，对于对称结构而言，单腔的自耦合为零，换句话说，每一个腔体都谐振在该带通滤波器的中心频率上。
同轴腔体滤波器的单腔可以被看作是一个由同轴传输线和分布电容构成的并联谐振器。
那么很容易理解，在谐振频率的时候，并联谐振器的对地阻抗为无穷大，即满足Z0tan（Bd）=1/wC的条件。
此时，信号可以无衰减的从一个腔耦合到下一个腔。
什么又是耦合呢，耦合指的是谐振器之间电磁场的相互作用，耦合包括级间耦合和输入输出耦合。
对于无交叉耦合的结构来说，级间耦合仅仅包涵非相邻腔之间的耦合。
对于级间耦合，需要理解阻抗变换器的概念，我记得《现代微波滤波器的结构与设计》上有句话是这么描述的，一个理想的阻抗变换器，好像是工作在任意频率上的四分之一波长变换线一样。
换句话说，一个理想的级间耦合在任意频率上都是四分之一波长的。
并不依赖于频率而存在。
实际中的耦合当然不是这样，腔间主耦合常常是磁耦合，而交叉耦合滤波器有时会用到电耦合。
那么通过电路仿真会发现，电耦合和磁耦合对于带外抑制的影响是不同的。
地址：深圳市南山区西丽镇新光路工业区10栋4楼腔间耦合为磁耦合时，阻带高端的抑制度会优于阻带低端。
而电耦合时，恰恰相反。
这是因为磁耦合和电耦合都是依赖于频率的，它们仅仅通带的在中心频率处可等效为四分之一波长线。
而带外则稍有差异。
造成了抑制度的差异。
那么腔间的耦合如何识别呢。
在HFSS中可以通过电磁场来判断腔间耦合。
磁耦合的情况下，在对称面上磁场是连续的，电耦合的情况下呢，对称面上电场是连续的。
这是一种很简单的方法适合初学者。
而对于一个有经验的设计者对于常用的耦合都非常熟悉，可以凭经验判断出耦合的方式。
腔体滤波器结构
腔体滤波器结构
腔体滤波器是一种常见的微波滤波器，其结构通常由一路或多路独立的滤波器单元组成，主要包括腔体、盖板、连接器、传输主杆、电容耦合片、低通、谐振器、调谐螺杆（即调谐自锁螺钉）、电容耦合杆、介质、紧固螺钉等零部件。
其中，腔体是滤波器结构的主要部分，通常由金属整体切割而成，结构牢固。
这种滤波器通常具有良好的性能，如较高的Q值、优良的散热性等。
此外，由于其体积较小，这种滤波器也适用于小型化的应用，如Massive MIMO
有源天线。
以上内容仅供参考，建议查阅关于腔体滤波器的书籍或者咨询相关技术专家，获取更全面和准确的信息。
同轴腔体滤波器强耦合方法
同轴腔体滤波器强耦合方法同轴腔体滤波器采用同轴线作为导引结构，内层导体是中心导体，外层导体是波导壁。
滤波器的基本结构包括输入端口、输出端口和多个腔体单元。
每个腔体单元中都含有传输线和耦合结构。
在传输线传输过程中，滤波器只允许特定频段的信号通过，其余频段的信号被抑制。
强耦合方法是通过增加耦合结构中的耦合能量来实现。
在传输线上，耦合结构能够将能量从一个腔体单元传送到相邻的腔体单元。
通过增加耦合结构中两个腔体单元之间的接触面积或缩小两个腔体单元之间的间隔，可以增加耦合能量，从而增强两个腔体单元之间的强耦合效果。
强耦合方法的一个关键参数是耦合系数，它用于描述两个腔体单元之间的耦合强度。
耦合系数越大，耦合效果越好，滤波器的带宽也越窄。
在设计过程中，需要根据实际需求选择适当的耦合系数。
强耦合方法的一个常见应用是互补和增益平衡技术。
互补技术是指通过将两个腔体单元进行互补设计，实现相互抵消耦合效应的方法。
增益平衡技术是指通过调整耦合结构的设计参数，实现两个腔体单元之间耦合效应的平衡。
同时，强耦合方法还可以用于实现增益均衡技术。
增益均衡技术是指通过调整耦合结构的设计参数，使得滤波器在通频带内具有类似的增益特性。
这对于一些需要保持信号增益稳定的应用非常重要。
强耦合方法还可以用于实现微带线耦合、共振腔耦合和微带线共振腔耦合等。
这些耦合方式在实际应用中具有不同的特点和优势。
例如，微带线耦合可以实现较小的尺寸和较高的增益，共振腔耦合可以实现较低的插入损耗，而微带线共振腔耦合则可以实现较大的带宽和较小的插入损耗。
总之，强耦合方法是一种常用的同轴腔体滤波器设计技术。
通过增强耦合结构中的耦合能量，可以实现较高的耦合效率和较窄的带宽。
在实际应用中，需要根据具体的需求选择适当的耦合系数和耦合结构，以实现所需的滤波器性能。
腔体滤波器的设计中耦合窗口的计算

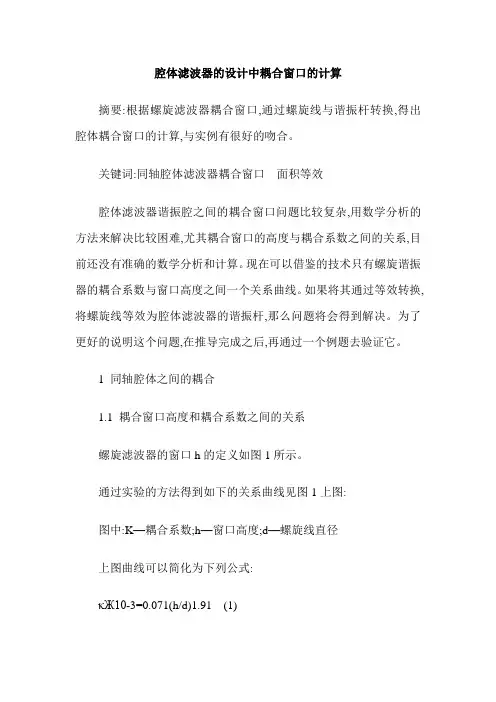

腔体滤波器的设计中耦合窗口的计算摘要:根据螺旋滤波器耦合窗口,通过螺旋线与谐振杆转换,得出腔体耦合窗口的计算,与实例有很好的吻合。
关键词:同轴腔体滤波器耦合窗口面积等效腔体滤波器谐振腔之间的耦合窗口问题比较复杂,用数学分析的方法来解决比较困难,尤其耦合窗口的高度与耦合系数之间的关系,目前还没有准确的数学分析和计算。
现在可以借鉴的技术只有螺旋谐振器的耦合系数与窗口高度之间一个关系曲线。
如果将其通过等效转换,将螺旋线等效为腔体滤波器的谐振杆,那么问题将会得到解决。
为了更好的说明这个问题,在推导完成之后,再通过一个例题去验证它。
1 同轴腔体之间的耦合1.1 耦合窗口高度和耦合系数之间的关系螺旋滤波器的窗口h的定义如图1所示。
通过实验的方法得到如下的关系曲线见图1上图:图中:K—耦合系数;h—窗口高度;d—螺旋线直径上图曲线可以简化为下列公式:κЖ10-3=0.071(h/d)1.91 (1)上式中的K—耦合系数、是按预畸设计法得到的。
所谓预畸设计法:为了在元件有耗的情况下准确地实现各类响应,须把元件的损耗预先考虑进去,然后进行综合得出有耗时的设计参数来。
这时除通带内附加一固定损耗外,响应曲线与无耗情况一样,这就是预畸设计法。
显然,不同的损耗,综合出来的数据是不同的。
通过上面一个公式明显解不出我们需要的h,因此还需要引入另一个参数K′,K′—是归一化的耦合系数.在低通原型滤波器中,将耦合系数定义为:K′12=ω12/ω3dBω12—相邻两元件的实际谐振频率ω3dB—滤波器通带边缘衰减3分贝处的实际频率而耦合系数Κi,i+1=K′i,i+1×△f 3dB/f 0 (2)上式中:△f 3dB为3dB带宽f 0为中心频率K′i,i+1为相应已的低通原型中第i支路和第i+1支路间的耦合系数在实际设计中△f 3dB是已知数;f 0是已知数;K′i,i+1当滤波器的节数和设计原型确定后,可以通过查表的形式得到。
现代滤波器设计讲座(1腔体耦合滤波器综合技术)
N腔耦合滤波器 的归一化耦合矩阵
如果有N个腔体，腔体耦合归一化耦合矩阵为，
0 m s1 [M ] L msN msL ms1 m11 L m1N m1L L L L L L msN m1N L mNN mNL msL m1L L mNL 0
大纲
微波滤波器概述 腔体滤波器基本结构及特点； 腔体滤波器的基本理论； 广义切比雪夫滤波器设计方法； 广义切比雪夫滤波器设计软件。
现代滤波器设计讲座（一）
微波滤波器概述
电子科技大学 贾宝富 博士
引言
微波滤波器是微波电路中一个非常重要的器件。 微波仿真工具深刻地影响了滤波器设计过程。一些通用 微波仿真软件如：ADS、CST MWS等在滤波器设计中 被普遍使用。一些专用滤波器仿真软件如：μWave、 Wasp-net和Nuherts Filter等也获得了很大成功。 滤波器的小型也有了较大进展。其中声表面波和微机械 结构（MEMS）滤波器两类器件的进步较大。 在基站类滤波器中，介质滤波器所占比例逐步提高。在 梳状滤波器的生产过程中压铸工艺被普遍采用。在一些 参数要求不高的产品中，不但滤波器腔体的制造使用压 铸工艺，谐振器也通过压铸工艺一次成型。
现代滤波器设计讲座（一）
腔体滤波器基本结构及特点
电子科技大学 贾宝富 博士
选择滤波器腔体结构考虑的因素
体积； Q值； 寄生通带； 可调范围 可实现的带寛； 耦合结构；
耦合结构的灵敏度； 对不需要模式的耦合隔离；
功率容量 温度稳定性等。
不同类型滤波器体积和Q值比较
不同类型滤波器寄生通带比较
同轴腔体滤波器强耦合方法
同轴腔体滤波器强耦合方法同轴腔体滤波器是一种常见的电子滤波器，它利用同轴腔体结构将输入信号与输出信号进行耦合和滤波。
强耦合方法是一种对同轴腔体滤波器进行设计和优化的方法，它可以提高滤波器的性能和效果。
本文将详细介绍同轴腔体滤波器强耦合方法的原理、设计和优化。
一、同轴腔体滤波器的基本原理同轴腔体滤波器由输入端口、输出端口和一个或多个腔体组成。
当输入信号进入同轴腔体时，它会与腔体中的谐振模式耦合。
这种耦合使得只有特定频率范围内的信号能够通过滤波器，其他频率的信号会被滤除。
输出端口接收经过滤波的信号。
二、强耦合方法的原理强耦合方法是一种调整同轴腔体滤波器谐振频率和带宽的方法。
在传统的同轴腔体滤波器设计中，谐振模式是通过调整腔体的几何形状和尺寸来实现的。
而强耦合方法则通过调整耦合结构和谐振结构之间的耦合强度来实现。
强耦合方法的基本原理是通过增加耦合结构和谐振结构之间的物理耦合，进而增强信号的能量传递和耦合效应。
这样可以实现更强的调控和调谐能力。
强耦合方法的核心思想是通过改变腔体内部的电场和磁场分布来调整腔体的特性。
三、强耦合方法的设计和优化步骤1.建立模型：首先需要建立同轴腔体滤波器的模型，包括耦合结构和谐振结构。
可以使用电磁场仿真软件进行模拟和分析。
2.优化耦合结构：通过调整耦合结构的几何形状和尺寸，来改变电场和磁场的分布。
可以通过增加或减小耦合结构的长度、高度、宽度等参数来优化耦合结构。
3.优化谐振结构：通过调整谐振结构的尺寸和位置，来改变电场和磁场的分布。
可以通过增加或减小谐振结构的直径、厚度、位置等参数来优化谐振结构。
4.优化耦合强度：通过调整耦合结构和谐振结构之间的距离和角度，来优化耦合强度。
可以通过增大或减小耦合结构和谐振结构之间的距离、调整它们的相对位置等来优化耦合强度。
5.仿真和分析：使用电磁场仿真软件对优化的同轴腔体滤波器进行模拟和分析。
通过观察谐振频率、带宽、损耗等参数的变化来评估滤波器的性能和效果。
滤波器技术2
-90
4
3 ±90
-90
-90
-90
1
2 ±90
信号从1到4,经过两个通路1-2-3-4和1-4，经过感性耦合时，相位变换都为 -90deg,经过容性耦合时，相位都为+90deg,经过2、3谐振元件时，有可能是 正也有可能是负,如前面所分析的。
F<F0
F>F0
1-2-3-4 -90+90-90+90-90=-90
交叉耦合
由于通信技术的发展，对滤波器只要的要求越来越苛刻，对抑制要求的 提高，同时对插损的要求也越来越高。这就要求在滤波器设计中尽量减 少节数，但同时尽量提高带外衰减，必须在滤波器带外产生一些传输零 点来达到提高衰减的目的
5腔加零点数目与衰减关系
衰减(dB)
0 -10 -20 -30 -40 -50 -60 -70 -80 -90
1-2-3 1-3
F<F0 -90+90-90=-90
-90 相位一致
F>F0 -90-90-90=-270
-90 相位不一致
当高于通带频率通过此环路时，相位相差180deg，所以在 通带右侧产生传输零点。
同样下面分析一个传统的感性交叉耦合的CT结构产生零点的位置
3
+90 -90
1
-90 2 ±90
分析单个的谐振元件，把它看成一个二端口元件，在Designer里面建 立一个谐振频率为F0=100MHz的谐振单元
Port1
1.59nH 1.59nF
Port2 0
相位、频率结果分析: 当信号F=F0时 Φ21=0
F<F0时 Φ21≈+90deg F>F0时 Φ21≈-90deg
