仪表的电阻测量专题

合集下载

测电阻实验专题全(含答案)

测电阻实验专题全(含答案)

测电阻实验专题全一. 教学内容:伏安法测电阻实验问题综合 二. 学习目标:1、掌握伏安法测电阻的实验原理及两种电路的误差来源。

2、熟练利用伏安法测电阻的实验原理对实验电路及器材做出选择。

3、重点掌握伏安法实验习题的类型及其相关的解法。

考点地位:伏安法测电阻是电学实验的重点内容,是历年高考考查的重点和难点,实验所涉及的知识面广,综合性强,难度较大,从出题内容上可以从多角度考查学生的实验分析能力,包括电阻的测量、电表内阻的测量、电路及仪器器材的选择、实验电路的连接、实验原理的迁移等,出题形式主要是以实验题形式出现, 三. 重难点解析:1、伏安法测电阻原理分析: (1)测量原理:根据欧姆定律R U I =,得到I UR =,用电压表测出电阻两端的电压和通过电阻的电流,就可以求出电阻,这种测量电阻的方法叫伏安法。

,R R AV时当R R =该值为临界值;大电阻,内接法;小电阻,外接法;内外接法均可;2.临界值法已知待测电阻、电压表和电流表内阻的大约值,RR AV时当R R >,R R A V时当R R <2.试触法选择内、外接法:具体方法是,在如图所示的电路中,改变电表的连接方式,拿电压表的一个接线柱分别接触M 、N 两点,观察电压表和电流表的示数变化,如果电流表变化明显,说明电压表内阻对电路影响较大,应采用内接法;如果电压表变化明显,说明电流表内阻对电路影响较大,应采用外接法。

题型1、伏安法实验原理问题:用伏安法测电阻,当被测电阻的阻值不能估计时,可采用试接的办法,如图所示。

让电压表一端先后接到b 点和c 点,观察两个电表的示数,若电流表的示数有显著变化,则待测电阻的阻值跟________表的内阻可以比拟。

电压表的两端应接在a 、________两点;若电压表的示数有显著变化,则待测电阻的阻值跟_________表的内阻可比拟,电压表应接在a 、________两点。

答案:电压c电流b二.滑动变阻器的限流接法和分压接法:滑动变阻器的两种电路连接都能控制调节负载的电流和电压,但在相同条件下调节效果不同,实际应用中要根据具体情况恰当的选择限流接法和分压接法。

电阻的测量七种方法ppt课件

电阻的测量七种方法ppt课件

一、伏安法测电阻的原理:RX=UX / 在整堂课的教学中,刘教师总是让学生带着问题来学习,而问题的设置具有一定的梯度,由浅入深,所提出的问题也很明确
IX
.
1. 电流表内接法
V
(1)使用条件: RX >>RA 时 (2)结论:
A
Rx
电流表内接法:电流为真实值,电压偏大
据R=U/I,测量值大于真实值
V
J. 可变电阻50Ω, 0.5W 在右边的线框中画出实验的电
K、导线若干,电键一个. 路图,要求测量误差尽可能小.
实验时应选用的器材是 B C F I K

(二)、测定金属的电阻率 在整堂课的教学中,刘教师总是让学生带着问题来学习,而问题的设置具有一定的梯度,由浅入深,所提出的问题也很明确
伏安法测电阻率的原理说明
1.由电阻定律公式 R=ρL /S 知,电阻率ρ=RS/L 。因 此,要测定金属的电阻率,只须选择这种金属材料制成的
导线,用“伏安法”测出金属导线的电阻R,用刻度尺测
出金属导线连入电路部分的长度 L,用螺旋测微器测出金
属导线的直径d,然后由S=πd2/4 算出金属导线的横截面 积S,即可求得金属的电阻率ρ。
利用伏安法测电阻时,若不知待测电阻。可采用下述方法
选择正确电路以减小误差。可将仪器按下图接好,并空出 伏特表的一个接头P,将P分别与a,b 两点接触一下,如
果安培表示数变化,则P 应接在——b——处,如果伏特表示 数显著变化,则P 应接在 a —处。
R
a
b
A
P
V
解:安培表示数变化显著,说明被测电阻较大,可跟伏特表
减小误差的电路图接线进行实验,读得的各组数据用实心
圆点标于坐标图上(如右图所示). (1 )根据各点表示的数据

电阻的测量(定值电阻、电表内阻、电源内阻)图表打印

电阻的测量(定值电阻、电表内阻、电源内阻)图表打印

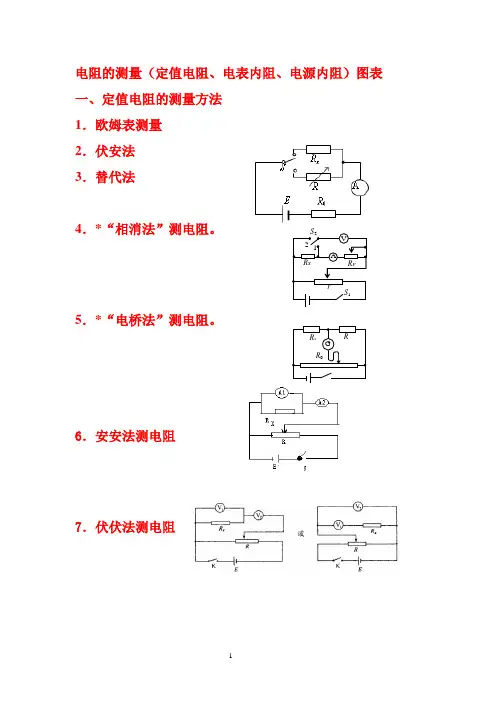

电阻的测量(定值电阻、电表内阻、电源内阻)图表一、定值电阻的测量方法
1.欧姆表测量
2.伏安法
3.替代法
4.*“相消法”测电阻。

5.*“电桥法”测电阻。

6.安安法测电阻
7.伏伏法测电阻
二、电流表内阻测量的方法
1、利用两个电流表法测电流表的内阻. (“安安”法测电流表的内阻)
2、比较法
3、利用“加R”法测电流表的内阻
4、半偏法
5、电流监控法
6、代替法
7、电压表法
8、用内阻、量程已知的电流表代替电压表
三、电压表内阻测量的几种方法
1.利用伏安法测量(伏安法的推广)
2、利用“伏伏”法测电压表的内阻
3、利用欧姆表测量
4、利用半偏法测量
5、利用已知电动势的电源和电阻箱测量
6、利用电流表和定值电阻测量
7、利用电压表和电阻箱测量(*“定值电阻分压法”测电阻)。

8.利用“加R”法测电压表的内阻
实验主要是如何演变
一、实验器材发生了变化
二、实验原理的变化
三、实验设计方法的变化
四、实验背景的变化
【如】测定电源电动势和内阻,该实验可以如何演变?
通过外电路U、I、R关系的变换,闭合电路欧姆定律可以写成多种方式。

因此,通过测量U和I、或者U和R、或者I 和R都可以求得电动势和内阻。

电源电动势和内阻的测量
伏安法伏











要让学生感觉到都是换汤不换药这个“药”就是闭合电路欧姆定律。

电阻测量的10种方法图解

电阻测量的10种方法图解

电阻测量的10种方法图解在电子维修中经常需要测量电阻的阻值。

一般广泛采用的都是用万用表来测量,但量出的结果有一定的误差。

如果需要精确测量可以采用电桥测量。

由于在维修中很少会用到电桥,再之万用表测量虽然精度不是很高但也够用了。

欧姆表测电阻1、欧姆表的结构、原理它的结构如图1,由三个部件组成:G是内阻为Rg、满偏电流为Ig的电流计。

R是可变电阻,也称调零电阻,电池的电动势为E,内阻为r。

欧姆档测电阻的原理是根据闭合电路欧姆定律制成的。

当红、黑表笔接上待测电阻Rx时,由闭合电路欧姆定律可知:I = E/(R+Rg+Rx+r)= E/(R内+RX)由电流的表达式可知:通过电流计的电流虽然不与待测电阻成正比,但存在一一对应的关系,即测出相应的电流,就可算出相应的电阻,这就是欧姆表测电阻的基本原理。

2.使用注意事项:(1)欧姆表的指针偏转角度越大,待测电阻阻值越小,所以它的刻度与电流表、电压表刻度正好相反,即左大右小;电流表、电压表刻度是均匀的,而欧姆表的刻度是不均匀的,左密右稀,这是因为电流和电阻之间并不是正比也不是反比的关系。

(2)多用表上的红黑接线柱,表示+、-两极。

黑表笔接电池的正极,红表笔接电池的负极,电流总是从红笔流入,黑笔流出。

(3)测量电阻时,每一次换档都应该进行调零(4)测量时,应使指针尽可能在满刻度的中央附近。

(一般在中值刻度的1/3区域)(5)测量时,被测电阻应和电源、其它的元件断开。

(6)测量时,不能用双手同时接触表笔,因为人体是一个电阻,使用完毕,将选择开关拨离欧姆档,一般旋至交流电压的最高档或OFF档。

伏安法测电阻1.原理:根据部分电路欧姆定律。

2.控制电路的选择控制电路有两种:一种是限流电路(如图2);另一种是分压电路。

(如图3)(1)限流电路是将电源和可变电阻串联,通过改变电阻的阻值,以达到改变电路的电流,但电流的改变是有一定范围的。

其优点是节省能量;一般在两种控制电路都可以选择的时候,优先考虑限流电路。

电工仪表与电气测量 第五章 电阻的测量

电工仪表与电气测量 第五章 电阻的测量
双臂电桥法适用测量小电阻,准确度高, 操作麻烦。
接地摇表法适用测量接地电阻,准确度较 高,操作麻烦。
2021/7/12
伏安法测量电阻 把被测电阻接上直流电源,然后用电压表和
电流表分别测得电阻两端的电压UX和通过电阻 的电流IX,再根据欧姆定律计算出被测电阻的
方法,称为伏安法。
2021/7/12
1.电压表前接电路
2021/7/12
为什么兆欧表的接线必须采用绝缘良好的单根多股线 ,不得采用双股绝缘线,且两根接线不得缠绕在一起 使用?
2021/7/12
本节小结
1.通过测量电气设备的绝缘电阻,可以达到以 下目的:(1)了解电气设备绝缘结构的绝缘性能,判 断是否存在局部绝缘介质开裂或损坏的情况;(2)了 解绝缘体有无受潮及受污染情况;(3)检验绝缘是否 能承受耐压试验。
电阻的测量在电 工测量中占有十分重要 的地位,如判断电路的 通断、精确测量被测电 阻的大小、测量绝缘电 阻的数值是否满足要求 ,测量接地电阻的阻值 等。
2021/7/12
工程中测量的电阻值一般在1×10-6Ω)~ 1×1012Ω的范围内。
为了选用合适的测量电阻的方法,以达到减小 测量误差的目的,通常将电阻按阻值的大小分为三 类:
兆欧表的工作原理
在发电机电压U不变的情况下,流经线圈 1的电流I1随着被测电阻RX的增大而减小,而线 圈1在磁场中受到的转动力矩M1的大小与通过 线圈1的电流I1大小以及线圈1所处的位置有关 ,即
M1=I1f1(α)
式中f1(α)取决于线圈1所在位置磁场分 布的情况。
2021/7/12
同样道理,线圈2中也有电流I2通过,它 在气隙磁场中受电磁力产生反作用力矩M2, M2的大小与通过线圈2的电流I2的大小以及线 圈2所处的位置有关,即

电工仪表与测量电阻的测量总结与复习

电工仪表与测量电阻的测量总结与复习
三、直流单臂电桥的使用与维护
电桥调试;估计被测电阻,选择比例臂;接入被测电阻;接通电路,调节电桥比例臂使之平衡;计算电阻值;关闭电桥;电桥保养。
四、直ห้องสมุดไป่ตู้双臂电桥(凯文电桥)
和直流单臂电桥相比,它能够消除接线电阻和接触电阻对测量机构的影响,因此直流双臂电桥是专门用来精密测量1欧以下小电阻的仪器。
五、兆欧表
课时授课计划
授课日期
授课节次
授课班级
教学
目的
教学
重点
直流单臂电桥的构造及正确使用
教学
难点
ZC-8型接地电阻测试仪的构造及工作原理
教学
准备
教案,教材
教学
方法
讲授法




1、课堂组织:3分钟
查点学生人数,签教学日志
2、复习旧课,导入新课:3分钟
问:常用的电工测量方法是哪些?
答:直接测量法,间接测量法和比较测量法
二、电桥
1.电桥测量的特点:准确度高
电桥是一种常用的比较式仪表,它是用准确度很高的元件(如标准电阻器、电感器、电容器)作为标准量,然后用比较的方法去测量电阻、电感、电容等电路参数,所以,电桥测量的准确度高。
2.电桥的分类
电桥可以分为交流电桥(用于测量电感、电容等交流参数)和直流电桥。直流电桥又分为单臂直流电桥和双臂直流电桥两种。
3、讲授新课:75分钟
课时授课计划




一、电阻测量方法的分类
按获取测量结果的方式分类
1)直接法
采用直读式仪表测量电阻的方法。如用万用表测量电阻,兆欧表测量电阻等。
2 )比较法
采用比较仪表测量电阻的方法。如用直流电桥测量电阻就属于比较法。

专题52 电阻大小的测量方法(解析版)

专题52 电阻大小的测量方法(解析版)

2023届高三物理一轮复习重点热点难点专题特训专题52 电阻大小的测量方法特训目标特训内容目标1 伏安法(1T—2T)目标2 安安法(3T—4T)目标3 伏伏法(5T—6T)目标4 替代法(7T—8T)目标5 电桥法(9T—10T)一、伏安法1.某学习小组想自己动手通过实验精确测量电阻x R的阻值,有下列器材供选用:A.待测电阻x R(约为100Ω)B.电压表V(3V,内阻约为3kΩ)C.电流表1A(10mA,内阻约为5Ω)D.电流表2A(30mA,内阻约为2Ω)E.滑动变阻器1R(0~20Ω,额定电流3A)F.滑动变阻器2R(0~2000Ω,额定电流0.5A)G.直流电源E(3V,内阻约为1Ω)H.开关、导线若干(1)甲同学根据以上器材设计了用伏安法测量电阻的电路,能满足x R两端电压从零开始在尽可能大的范围内变化,并进行多次测量。

请在图1的虚线框中帮甲同学画出实验电路原理图________;(标明所选器材的符号)(2)乙同学经过反复思考,利用所给器材设计出了如图2所示的测量电路,具体操作如下①按图连接好实验电路,闭合开关S 1前调节滑动变阻器1R 、2R 的滑片至适当位置; ②闭合开关1S ,断开开关2S ,调节滑动变阻器1R 、2R 的滑片,使电流表1A 的示数恰好为电流表2A 的示数的一半;③闭合开关2S 并保持滑动变阻器2R 的滑片位置不变,读出电压表V 和电流表1A 的示数,分别记为U 、I ;④比较甲、乙两同学测量电阻x R 的方法,若仅考虑实验的系统误差,则甲同学x R 的测量值_______真实值,乙同学x R 的测量值_______真实值(以上两空均选填大于、小于或等于)。

【答案】 大于 等于【详解】(1)[1]由于需要满足x R 两端电压从零开始在尽可能大的范围内变化,所以滑动变阻器应采用分压式接法,为了便于控制,应选择最大阻值较小的R 1;根据所给电源电动势可知通过待测电阻的最大电流约为max 30mA xE I R ==所以电流表应选用A 2;又因为A2V x R R R 所以为了减小系统误差,电流表应采用内接法。

电阻的测量(七种方法

电阻的测量(七种方法

电阻的测量(七种方法电阻是描述电流通过时电压下降的程度的物理量,是电路中一种常见的基本器件。

测量电阻是电子工程师、电气工程师等领域中必备的一项基本技能。

下面介绍七种常见的电阻测量方法。

1.欧姆表法欧姆表法是最常用的测量电阻的方法之一、欧姆表的测量原理是通过在待测电阻上施加一个已知电压,并通过表笔引线测量通过电阻的电流来计算电阻值。

欧姆表常用于测量较大的电阻值。

2.桥式法桥式法是一种精确测量电阻值的方法。

桥式法基于维尔斯通电桥原理,通过调节电桥中的电阻,使得电桥平衡,从而获得待测电阻的准确值。

桥式法对精度要求较高的场合下常用。

3.脉冲法脉冲法利用脉冲电信号在电阻上的响应来测量电阻值。

该方法通过测量脉冲信号在电阻上的电压和电流,从而计算出电阻值。

脉冲法通常精度较高,适用于较小的电阻测量。

4.串联换流法串联换流法是一种间接测量电阻值的方法,通常用于测量较大电阻值。

该方法通过串联一个已知电阻和待测电阻,测量它们之间的电压差和电流,利用欧姆定律计算出待测电阻的值。

5.幅差法幅差法是一种电桥测量电阻法的变种。

该方法通过利用两个电桥,其中一个电桥上有待测电阻,另一个电桥为参考电桥,通过比较两个电桥的电压差,得到待测电阻的值。

6.伏安法伏安法是通过测量电阻上的电压和电流来计算电阻值的方法。

该方法通过测量电阻两端的电压和通过电阻的电流来计算电阻值。

伏安法通常适用于较小的电阻测量。

7.万用表法万用表是一种常用的多功能测量仪器,可以用来测量电压、电流、电阻等物理量。

其中,电阻测量是万用表的基本功能之一、通过选择合适的档位和连接电路,可以直接读取电阻值。

总结起来,电阻的测量有欧姆表法、桥式法、脉冲法、串联换流法、幅差法、伏安法和万用表法等七种常见方法。

不同的方法适用于不同的电阻范围和精度要求。

在实际应用中,根据需要选择合适的方法进行电阻测量。

专题55 测量电阻常用的六种方法-2025版高三物理一轮复习多维度导学与分层专练

专题55 测量电阻常用的六种方法-2025版高三物理一轮复习多维度导学与分层专练

2025届高三物理一轮复习多维度导学与分层专练专题55测量电阻常用的六种方法导练目标导练内容目标1伏安法测电阻目标2伏伏法测电阻目标3安安法测电阻目标4半偏法测电表内阻目标5等效替代法测电阻目标6电桥测电阻【知识导学与典例导练】一、伏安法测电阻1.伏安法测电阻的原理:R=。

2.两种控制电路和两种测量电路【例1】某同学想较准确地测量定值电阻Rx 的阻值,设计实验方案如下:接法分压电路限流电路内接法外接法(1)用如图1所示的多用电表粗测电阻Rx,要用到选择开关K和两个部件S、T。

请根据下列步骤完成电阻测量:①旋动部件__________,使指针对准电流的“0”刻度线;②将K旋转到电阻挡“×1”的位置;③将插入“+”“-”插孔的表笔短接,旋动部件__________,使指针对准电阻的“0”刻度线;④将电阻Rx接入两表笔之间,指针指示的位置如图2所示,则待测电阻Rx的阻值为Rx=__________Ω。

(2)为了较准确测量Rx的阻值,有以下一些器材可供选择:电流表A1(量程0~100mA,内阻约0.2Ω);电流表A2(量程0~3A,内阻约0.12Ω);电压表V1(量程0~3V,内阻很大);电压表V2(量程0~15V,内阻很大);电源E(电动势约为3V,内阻约为0.2Ω);定值电阻R(15Ω,允许最大电流1.0A);滑动变阻器R1(0~10Ω,允许最大电流2.0A);滑动变阻器R2(0~1kΩ,允许最大电流0.5A);单刀单掷开关S一个,导线若干。

①电流表应选__________,滑动变阻器应选__________;(填器材的符号)②请在线框内画出测量电阻Rx 的实验电路图;(要求所测量范围尽可能大)()③某次测量中,电压表示数为U 时,电流表示数为I ,则计算待测电阻阻值的表达式为Rx=__________。

【答案】ST15.01A 1R U R I-【详解】(1)[1]多用电表使用前要先进行机械调零,即旋动部件S ,使得指针对准表盘左侧零刻线处;[2]将插入“+”“-”插孔的表笔短接,旋动部件T ,进行欧姆调零;[3]欧姆表的读数为指针所指刻度乘以倍率,故图示读数为15.0Ω。

电阻测量方法归纳总结

电阻测量方法归纳总结

电阻测量方法归纳总结电阻是电学基础中的重要参数,测量电阻是电工学研究中常用的手段之一、本文将对电阻测量方法进行归纳总结,并详细阐述每种方法的优缺点及适用范围。

一、欧姆表法欧姆表法是最常用的电阻测量方法之一,也是最简单易行的方法。

使用欧姆表测量电阻时,将电阻与欧姆表串联,欧姆表会显示出电阻的阻值。

欧姆表通常分为模拟式欧姆表和数字式欧姆表两种类型,模拟式欧姆表适用于直流电路的测量,而数字式欧姆表适用于交流电路的测量。

欧姆表法的优点是操作简单、直观,但其缺点是只能测量相对较小的电阻,且对电流和电压的要求较高。

二、四电桥法四电桥法是常用的精密电阻测量方法之一,其原理是利用四电桥平衡条件来测量未知电阻。

四电桥法需要使用特殊的测量仪器,四电桥。

四电桥具有高精度和宽测量范围的特点,适用于各种电阻的测量。

四电桥法的优点是测量精度高,适用范围广,但其缺点是仪器较为复杂,价格较高。

三、二阶段法二阶段法是一种改进的电阻测量方法,它将电阻测量分为两个阶段进行。

首先,在稳定的电压或电流作用下,通过测量未知电阻的端电压或端电流,获得第一个近似值。

然后,在该近似值的基础上,使用较小的电流或电压进行第二次测量,以提高测量精度。

二阶段法的优点是操作简单、适用范围广,且精度较高,但其缺点是需要进行多次测量,时间较长。

四、测电桥法测电桥法是一种应用桥式电路进行电阻测量的方法。

该方法通过调节电桥的各个元件,使电桥的两个输出端电压为零,从而得到未知电阻。

测电桥法适用于各种电阻的测量,尤其对小电阻的测量效果较好。

测电桥法的优点是测量精度高,适用范围广,但其缺点是仪器较为复杂,需要熟练掌握操作方法。

五、检流计法检流计法是一种间接测量电阻的方法。

该方法通过测量通过电阻的电流,再根据欧姆定律计算电阻的值。

检流计法适用于小阻值的测量,特别适用于接触电阻的测量。

检流计法的优点是操作简单、适用范围广,但其缺点是需要额外的仪器(检流计)和一定的计算。

综上所述,电阻测量方法有欧姆表法、四电桥法、二阶段法、测电桥法和检流计法等。

电阻测量的所有方法及典型例题

电阻测量的所有方法及典型例题

一、 实验常规1、器材选取原则2、实验仪器的读数3、滑动变阻器的两种接法------控制电路的选择4、实物图连线5、电阻的测量----伏安法和电流表内外接法的选择1、器材选取原则①安全性原则:通过电源,电表,滑动变阻器,用电器的电流不能超过其允许的最大电流。

定值电阻欧姆表法7、电阻测量的其他方法电流表内阻全电路欧姆定律法电源内阻定值电阻 比较法定值电阻电流表内阻 电压表内阻 半偏法电流表内阻电压表内阻伏安法测电压表的内阻伏安法测电流表的内阻 安安法测电流表的内阻6、伏安法测电阻的应用伏安法、安安法测电阻②精确性原则:选用电表量程应可能减小测量值的相对误差,电压表、电流表在使用时要有较大偏转(指针偏转一般在满偏角度的1/3以上)。

欧姆表指针指在中值电阻附近。

③便于操作原则:选择控制电路时,既要考虑供电电压的变化范围是否满足实验要求,又要注意便于操作。

2、实验仪器的读数高考要求会正确使用的电学仪器有:电流表、电压表、多用电表、滑动变阻器、电阻箱等等。

除了滑动变阻器以外,其它仪器都要求会正确读出数据。

读数的基本原则是:一、安培表、伏特表均有两个量程,其测量值的有效数字依量程及精度而定,但是可以概括如下原则:根据仪器的最小分度可以分别采用1/2、1/5、1/10的估读方法,一般: 最小分度是2的,(包括0.2、0.02等),采用1/2估读,如电流表0~0.6A 档; 最小分度是5的,(包括0.5、0.05等),采用1/5估读,如电压表0~15V 档; 最小分度是1的,(包括0.1、0.01等),采用1/10估读,如刻度尺、螺旋测微器、安培表0~3A 档、电压表0~3V 档等。

二、电阻箱是按照各个数量级上指针的对应数值读数的,指针必须指向某一个确定的数值,不能在两个数值之间,因此电阻箱测量结果的各位读数都是从电阻箱上指针所指位置直接读出的,不再向下估读。

例1. 右图是电压表的刻度盘。

若当时使用的是该表的0-3V 量程,那么电压表读数为多少?若当时使用的是该表的0-15V 量程,那么电压表读数又为多少?解析:0-3V 量程最小刻度是0.1V ,是10分度的,因此要向下估读一位,读1.15V (由于最后一1 2 351015位是估读的,有偶然误差,读成1.14V-1.17V 之间都算正确)。

专题11测电阻伏安法伏阻法(原卷版)

专题11测电阻伏安法伏阻法(原卷版)

专题11 测电阻——伏安法、伏阻法(原卷版)1、伏安法是测电阻的常用方法,其实验原理是利用电流表测出通过电阻的的电流I,利用电压表测出电阻两端的电压U,再利用欧姆定律变形 式I U R计算出电阻值。

2、实验中通常涉及的问题:(1)连接电路(或改正错误的连接);(2)读取实验数据;(3)计算导体的电阻;(4)分析误差;(5)分析电路可能的故障;(6)分析灯丝电阻变化的原因等等。

3、伏阻法:用电压表和一个阻值已知的定值电阻测量电阻的方法。

由于提供的器材中没有电流表,故采用待测电阻和定值电阻串联的方法,先测出定值电阻两端的电压,然后计算出电流。

考点直击解题方法与技巧考点1伏安法测量定值电阻【典例11】(2021•铜仁市)小李利用如图所示电路测量某未知电阻R的阻值。

(1)请你根据电路图乙用笔画线代替导线,在实物图甲中补全电路连接。

(2)闭合开关后,无论怎样调节滑动变阻器滑片的位置,发现电压表有示数,电流表无示数,出现故障的原因是;排除故障后,调节滑动变阻器、电流表、电压表示数如图丙所示,则待测电阻R x=Ω;(3)实验小组在分析讨论误差时得知,电压表相当于可显示自身电压的定值电阻,则R x的测量值(选填“大于”、“小于”或“等于”)实际值。

【变式11】(2022•观山湖区模拟)关于“用电压表和电流表测量定值电阻的阻值”的实验,回答下列问题:(1)按照电路图正确连接电路后,闭合开关,将滑片P向a端移动时,电压表示数将(选填“变大”、“变小”或“不变”);(2)实验过程中,某次电流表和电压表的示数如图乙所示,此时测得的R x=Ω;(3)本实验要求多次测量电阻值,最后求电阻的平均值,其目的是;(4)如果实验过程中,电流表有示数,电压表示数为0,原因可能是。

A.滑动变阻器被短路了B.滑动变阻器断路C.电阻R x被短路了D.电阻R x发生了断路典例分析+变式训练【变式12】(2022•临沂二模)用电压表和电流表测量一个定值电阻的阻值,所用电源电压为4.5V。

电阻的测量练习题

电阻的测量练习题

电阻的测量练习题导言:在电路中,电阻是一种常见的元件,用来限制电流的流动。

正确地测量电阻对于电路的设计和故障排查至关重要。

为了提高对电阻测量的理解和应用能力,本文将提供一系列电阻的测量练习题,涵盖不同情境下的测量方法和技巧。

1. 直流电阻的测量1.1. 使用电表测量电阻在直流电路中,最常见的测量电阻的方法是使用电表。

电表通常有两个档位:20欧姆和200欧姆。

以下是几个实际测量电阻的练习题:问题1:将一个未知电阻和一个20欧姆的电阻相连接,选择合适的档位,测量电路中的总电阻。

问题2:使用200欧姆的电阻将一个未知电阻串联,选择合适的档位,测量整个电路中的总电阻。

问题3:并联连接一个未知电阻和一个20欧姆的电阻,选择合适的档位,测量电路中的总电阻。

1.2. 使用电桥测量电阻电桥是一种更为精确的测量电阻的仪器,常用于对较小电阻进行测量。

以下是几个使用电桥测量电阻的练习题:问题4:使用维尔斯通电桥测量一个未知电阻,根据测量结果计算出该电阻的准确值。

问题5:将一个未知电阻与一个已知电阻串联,使用维尔斯通电桥测量电路中的总电阻。

2. 交流电阻的测量2.1. 使用RMS电压值测量电阻在交流电路中,电阻的测量需要考虑电流的频率和波形。

以下练习题将涉及使用RMS电压值来测量电阻:问题6:在50Hz的正弦波电路中,使用多用表测量一个2欧姆的电阻。

问题7:在100Hz的方波电路中,使用示波器和测量电流的方法测量一个未知电阻。

2.2. 使用频率扫描测量电阻值频率扫描是一种使用信号发生器和示波器的测量方法,可用于测量复杂电路中的电阻。

以下是几个频率扫描测量电阻的练习题:问题8:使用频率扫描方法测量一个未知电阻,并绘制其阻抗频率相应曲线。

问题9:在一个带有并联电容和电感的电路中,使用频率扫描方法测量电路中的总电阻。

结论:电阻的准确测量对于电路的设计和故障排查非常重要。

本文提供了一系列电阻测量练习题,包括直流电阻和交流电阻的测量方法。

电阻的测量总结知识点

电阻的测量总结知识点

电阻的测量总结知识点一、电阻的基本概念电阻是指电流通过时会产生电动势的被动元件,电阻的单位是欧姆(ohm),记作Ω。

电阻的作用是限制电流的流动,降低电路中的电压,产生热效应等。

在电路中,电阻能够起到调节电路工作状态,保护电路中其他元件的作用。

电阻可以分为固定电阻和可变电阻两类。

固定电阻的电阻值是固定的,无法调节;可变电阻的电阻值是可调的,可以根据需要进行调节。

根据电阻的构造原理,电阻可以被分为碳膜电阻、金属膜电阻、金属氧化物膜电阻、导线绕制电阻等多种类型。

二、电阻的测量方法1、直流电阻的测量方法直流电阻的测量方法有两种,一种是使用万用表进行测量,另一种是在电路中进行测量。

(1)使用万用表进行电阻测量使用万用表进行电阻测量是最常用的一种方法,只需将测量端子与被测电阻的两端连接即可得到被测电阻的电阻值。

在测量时,需要注意以下几点:a. 选择合适的量程。

根据待测电阻的范围选择恰当的测量档位,以保证测量结果的准确性。

b. 保证测量端子接触良好。

测量时需要确保测量端子与被测电阻的连接良好,否则会造成测量误差。

(2)在电路中进行电阻测量在电路中进行电阻测量是指在待测电阻所在的电路中进行测量。

测量方法包括电桥法、分压法、电流法等。

这些方法在特定情况下能够获得更准确的电阻测量值,尤其是对于大电阻值和精度要求高的电阻来说,这种方法更加适用。

2、交流电阻的测量方法交流电阻的测量方法与直流电阻的测量方法类似,但需要考虑交流信号对测量结果的影响。

交流电阻可以使用交流电桥进行测量,也可以使用示波器进行测量。

这些方法在实际工程中都有应用。

三、电阻的测量注意事项在进行电阻测量时,需要考虑以下几点:1、保证测量接触良好。

测量时需要确保测量接点的良好接触,否则会造成测量误差。

2、选择合适的测量档位。

根据被测电阻的范围选择合适的测量档位,以保证测量结果的准确性。

3、注意电路影响。

在进行测量时需要考虑电路中其他元件对测量结果的影响,有时需要采用特殊的测量方法来提高测量精度。

2020年高考物理专题精准突破实验:测量电阻的多种方法(解析版)

2020年高考物理专题精准突破实验:测量电阻的多种方法(解析版)

2020年高考物理专题精准突破专题 实验:测量电阻的多种方法一、 伏安法测电阻伏安法测电阻是电学实验的基础,是高考考查的热点,也是难点.它渗透在电学实验的各个环节中,如测未知电阻、测电阻率、测各种电表内阻等.本质上都是伏安法测电阻在不同情景下的具体应用,主要涉及电压表、电流表的选择以及实物连线等.例1(2019·成都市七中月考)在伏安法测电阻的实验中,实验室备有下列器材:A .待测电阻R x 阻值约为10 Ω左右B .电压表V 1,量程6 V ,内阻约2 kΩC .电压表V 2,量程15 V ,内阻约10 kΩD .电流表A 1,量程0.6 A ,内阻约0.2 ΩE .电流表A 2,量程3 A ,内阻约0.02 ΩF .电源:电动势E =12 VG .滑动变阻器1,最大阻值10 Ω,最大电流为2 AH .滑动变阻器2,最大阻值50 Ω,最大电流为0.2 AI .导线、电键若干(1)为了较精确测量电阻阻值,尽可能多测几组数据,且两表读数大于量程一半.除A 、F 、I 以外,还要在上述器材中选出该实验所用器材________(填器材前面的字母代号).(2)在虚线框内画出该实验电路图.【答案】 (1)BDG (2)图见解析【解析】(1)两表读数大于量程一半,故应选量程较小的电压表,故选B ;根据所选电压表可知电流最大值约为I =U R =610A =0.6 A ,故电流表选D ;为尽可能多测几组数据,应用分压式接法,故滑动变阻器应选阻值较小的G.(2)因待测电阻远小于电压表内阻,电流表应用外接法,又变阻器采用分压式接法,电路如图所示.二、伏伏法测电阻(电压表的灵活选用)已知内阻的电压表可做电流表使用,在缺少合适的电流表的情况下,常用电压表代替电流表使用,这是设计电路中的高频考点.例2.(2019·吉林省长春市二模)现要较准确地测量量程为0~3 V、内阻大约为3 kΩ的电压表V1的内阻R V,实验室提供的器材如下:电流表A1(量程0~0.6 A,内阻约0.1 Ω);电流表A2(量程0~1 mA,内阻约100 Ω);电压表V2(量程0~15 V,内阻约15 kΩ);定值电阻R1(阻值200 Ω);定值电阻R2(阻值2 kΩ);滑动变阻器R3(最大阻值100 Ω,最大电流1.5 A);电源E1(电动势6 V,内阻约0.5 Ω);电源E2(电动势3 V,内阻约0.5 Ω);开关S,导线若干。

实验一指针式仪表内阻的测量及

实验一指针式仪表内阻的测量及

目录一、基本电工仪表的使用及测量误差的计算………………………………………………1二、电路元件伏安特性的测绘………………………………………………………………5三、电位、电压的测定及电路电位图的绘制 (8)四、基尔霍夫定律的验证 (10)五、叠加原理的验证 (12)六、戴维南定理和诺顿定理的验证 (15)七、R、L、C元件阻抗特性的测定 (19)八、正弦稳态交流电路相量的研究 (21)实验一 基本电工仪表的使用及测量误差的计算一、实验目的1. 熟悉实验台上各类电源及各类测量仪表的布局和使用方法。

2. 掌握指针式电压表、电流表内阻的测量方法。

3. 熟悉电工仪表测量误差的计算方法。

二、原理说明1. 为了准确地测量电路中实际的电压和电流,必须保证仪表接入电路后不会改变被测电路的工作状态。

这就要求电压表的内阻为无穷大;电流表的内阻为零。

而实际使用的指针式电工仪表都不能满足上述要求。

因此,当测量仪表一旦接入电路,就会改变电路原有的工作状态,这就导致仪表的读数值与电路原有的实际值之间出现误差。

误差的大小与仪表本身内阻的大小密切相关。

只要测出仪表的内阻,即可计算出由其产生的测量误差。

以下介绍几种测量指针式仪表内阻的方法。

2. 用“分流法”测量电流表的内阻如图1-1所示。

A 为被测内阻(R A )的直流电流 表。

测量时先断开开关S ,调节电流源的输出电流I 使A 表指针满偏转。

然后合上开关S ,并保持I 值不 变,调节电阻箱R B 的阻值,使电流表的指针指在1/2满偏转位置,此时有I A =I S =I/2∴ R A =R B ∥R 1 可调电流源R 1为固定电阻器之值,R B 可由电阻箱的刻度盘上读得。

图 1-1 3. 用分压法测量电压表的内阻。

如图1-2所示。

V 为被测内阻(R V )的电压表。

测量时先将开关S 闭合,调节直流稳压电源的 输出电压,使电压表V 的指针为满偏转。

然后 断开开关S ,调节R B 使电压表V 的指示值减半。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

仪表的电阻测量专题
1.现有一只量程3 mA、内阻约为100 Ω的灵敏电流表(表头).为了较准确地测量它的内阻,采用了如图甲所示的实验电路,实验室提供的器材除电源(电动势为2 V,内阻不计)、电阻箱(最大阻值为999.9 Ω)、开关和若干导线外,还有多个滑动变阻器和定值电阻可供选择(如表).
A.滑动变阻器R1(0~5 Ω,1 A)B.滑动变阻器R2(0~200 Ω,0.5 A)C.滑动变阻器R3(0~1750 Ω,0.1 A)D.定值电阻R01(阻值为200 Ω)E.定值电阻R02(阻值为25 Ω)F.定值电阻R03(阻值为5 Ω)
(1)按照实验电路,用笔画线代替导线,在如图乙所示的方框中完成实物图连接(部分导线已画出).
(2)连接好电路之后,实验小组进行了以下操作:
第一,先将滑动变阻器的滑片移到最右端,调节电阻箱的阻值为零;
第二,闭合开关S,将滑片缓慢左移,使灵敏电流表满偏;
第三,保持滑片不动(可认为a、b间电压不变),调节电阻箱R′的阻值使灵敏电流表的示数恰好为满刻度的.若此时电阻箱的示数如图丙所示,则灵敏电流表内阻的测量值R g为Ω.
(3)为较好地完成实验,尽量减小实验误差,实验中应选择的滑动变阻器和定值电阻分别为和(填表格中器材前的字母).
(4)要临时把该灵敏电流表改装成3.0 V量程的电压表使用,则应将其与电阻箱(填“串联”或“并联”),并把电阻箱的电阻值调为Ω.
2.某同学在进行扩大电流表量程的实验时,需要知道电流表的满偏电流和内阻.他设计了一个用标准电流表G1来校对待测电流表G2的满偏电流和测定G2内阻的电路,如图1所示.已知G1的量程略大于G2的量程,图中R1为滑动变阻器,R2为电阻箱.该同学顺利完成了这个实验.
(1)实验步骤如下;
A.分别将R1和R2的阻值调至最大B.合上开关S1
C.调节R1使G2的指针偏转到满刻度,此时G1的示数I1如图2甲所示,则I1=μA
D.合上开关S2
E.反复调节R1和R2的阻值,使G2的指针偏转到满刻度的一半,G1的示数仍为I1,此时电阻箱R2的示数r如图2乙所示,则r=Ω
(2)仅从实验设计原理上看,用上述方法得到的G2内阻的测量值与真实值相比(选填“偏大”“偏小”或“相等”);(3)若要将G2的量程扩大为I,并结合前述实验过程中测量的结果,写出需在G2上并联的分流电阻R S的表达式,R S=.(用I、I1、r表示)
3.某同学利用图(a)所示电路测量量程为2.5 V的电压表V的内阻(内阻为数千欧姆),可供选择的器材有:电阻箱R(最大阻值99 999.9 Ω),滑动变阻器R1(最大阻值50 Ω),滑动变阻器R2(最大阻值5 kΩ),直流电源E(电动势3 V),开关1个,导线若干.实验步骤如下:
①按电路原理图(a)连接线路;
②将电阻箱阻值调节为0,将滑动变阻器的滑片移到与图(a)中最左端所对应的位置,闭合开关S;
③调节滑动变阻器,使电压表满偏;
④保持滑动变阻器滑片的位置不变,调节电阻箱阻值,使电压表的示数为2.00 V,记下电阻箱的阻值.
回答下列问题:
(1)实验中应选择滑动变阻器__________(填“R1”或“R2”).
(2)根据图(a)所示电路将图(b)中实物图连线.
(3)实验步骤④中记录的电阻箱阻值为630.0 Ω,若认为调节电阻箱时滑动变阻器上的分压不变,计算可得电压表的内阻为____________ Ω(结果保留到个位).
(4)如果此电压表是由一个表头和电阻串联构成的,可推断该表头的满刻度电流为________(填正确答案标号).A.100 μA B.250 μA C.500 μA D.1 mA
4.电压表满偏时通过该表的电流是半偏时通过该表的电流的两倍.某同学利用这一事实测量电压表的内阻(半偏法),实验室提供材料器材如下:
待测电压表(量程3 V,内阻约为3 000 欧),电阻箱R0(最大阻值为99 999.9欧),滑动变阻器R1(最大阻值100欧,额定电流2 A),电源E(电动势6 V,内阻不计),开关两个,导线若干
(1)虚线框内为同学设计的测量电压表内阻的电路图的一部分,将电路图补充完整
(2)根据设计的电路写出步骤____________________________
(3)将这种方法测出的电压表内阻记为R V′与内阻的真实值R V相比,R V′__________.R V(填“>”“=”或“<”),主要理由是________________.
5.实际电流表有内阻,可等效为理想电流表与电阻的串联.测量实际电流表G1的内阻r1的电路如图所示.供选择的仪器如下:
①待测电流表G1(0~5 mA,内阻约300 Ω)②电流表G2(0~10 mA,内阻约100 Ω)③定值电阻R1(300 Ω),④定值电阻R2(10 Ω),⑤滑动变阻器R3(0~1 000 Ω),⑥滑动变阻器R4(0~20 Ω),
⑦干电池(1.5 V),⑧开关S及导线若干.
(1)定值电阻应选_____________,滑动变阻器应选_____________.(在空格内填写序号)
(2)补全实验步骤:
①按电路图连接实物图,并将滑动触头移至最左端;
②闭合开关S,移动滑动触头至某一位置,记录G1、G2的读数I1、I2;③__________________;
④以I2为纵坐标,I1为横坐标,作出相应图线,如图所示.
(3)根据I2-I1图线的斜率k及定值电阻R1,写出待测电流表内阻的表达式r1=__________.
6.某同学在进行扩大电流表量程的实验时,需要知道电流表的满偏电流和内阻,他设计了一个用标准电流表来校对待测电流表G2的满偏电流和测定G2内阻的电路,如图所示,已知G1的量程略大于G2的量程,图中R1为滑动变阻器,R2为电阻箱.该同学顺利完成了这个实验.
(1)实验过程包含了以下步骤,其合理的顺序依次为____________(填步骤的字母代号)
A.合上开关S2 B.分别将R1和R2的阻值调至最大C.记下R2的最终读数
D.反复调节R1和R2的阻值,使G1的示数仍为I1,使G2的指针偏转到满偏刻度的一半,此时R2的最终读数为r E.合上开关S1
F.调节R1使G1的指针偏转到满刻度,此时G1的示数为I1,记下此时G1的示数
(2)仅从实验设计原理上看,用上述方法得到的G2内阻的测量值与真实值相比________(填“偏大”“偏小”“相等”)
(3)若要将G2的量程扩大为I,并结合上述实验过程中测量的结果,写出在G2上并联的分流电阻RS的表达式,RS=__________。
