无损检测在高速铁路中的应用
高速铁路是轨道交通领域的重要组成部分，其运行速度高、安全性能要求高。无损检测技术可以检测高速铁路的轨道、桥梁、隧道等基础设施，确保其没有内部缺陷和损伤，从而提高高速铁路的安全性和可靠性。
无损检测在石油化工领域的应用
在石油化工领域，无损检测技术同样具有广泛的应用。通过无损检测技术，可以确保石油化工设备的可靠性和安全性，避免因设备故障导致的生产事故和环境污染。无损检测技术可以检测出石油化工设备的各种缺陷和损伤，如裂纹、气孔、夹杂物等，从而及时发现并处理问题，避免事故的发生。
磁记忆无损检测技术
利用磁记忆原理进行无损检测，具有高灵敏度、高可靠性等优点。
THANKS
感谢观看
《无损检测新技术》ppt课件
无损检测技术概述新无损检测技术介绍无损检测技术的应用无损检测技术的挑战与未来发展
contents
目录
无损检测技术概述
01
总结词：无损检测技术经历了从传统方法到现代方法的发展过程，随着科技的不断进步，无损检测技术也在不断完善和更新。
总结词：无损检测的常用方法包括超声检测、射线检测、涡流检测、磁粉检测等。这些方法各有特点和适用范围，可以根据实际情况选择合适的检测方法。
无损检测在新能源领域的应用
核能是一种高效、清洁的能源，但其安全性能至关重要。无损检测技术可以用于核能设备的制造和维护过程中，确保其安全性和可靠性。例如，在核反应堆的制造和维护过程中，无损检测技术可以检测出反应堆压力容器的各种缺陷和损伤，从而及时采取措施进行修复和更换，避免因设备故障导致的核泄漏事故。
无损检测在核能领域中的应用
无损检测技术的挑战与未来发展
04
技术更新换代慢
传统的无损检测技术已经无法满足现代工业发展的需求，需要不断更新和升级。
无损检测技术的最新研究进展与应用趋势
无损检测技术的最新研究进展与应用趋势无损检测技术是一种在不破坏被检测物体完整性的情况下，通过对材料进行各种无损检测方法的应用，来获取有关材料内部缺陷、损伤或性质变化的信息。
随着科技的不断发展，无损检测技术也在不断创新与进步。
本文将介绍无损检测技术的最新研究进展以及应用趋势。
首先，最新的研究进展之一是超声波无损检测技术的发展。
超声波无损检测技术是一种广泛应用于工程结构、航空航天、医学等领域的无损检测方法。
近年来，基于超声波技术的数字化、自动化、智能化方向的研究不断深入。
例如，通过引入深度学习算法，研究人员开发了基于超声波的人工智能无损检测系统，可以自动识别并评估缺陷。
此外，新型超声传感器的开发也在提高超声波无损检测技术的性能，如新型压电材料的引入能够提供更高的检测灵敏度和更宽的工作频率范围。
其次，热红外无损检测技术也取得了重要的研究进展。
热红外无损检测技术通过检测物体表面的红外辐射来获得有关其内部结构的信息。
这种技术可以广泛应用于建筑、电力、电子、半导体等领域。
近年来，随着红外相机技术的进步和成本的降低，热红外无损检测技术得到了广泛应用。
研究人员已经提出了许多新的图像处理算法和模型来改善热红外图像的质量和信息提取的准确性。
此外，应用基于人工智能的算法，如深度学习，可以实现对热红外图像进行自动缺陷识别和分类，大大提高了检测效率和准确性。
此外，激光技术在无损检测领域也取得了新的研究进展。
激光在无损检测中具有高分辨率、高灵敏度和非接触性等优点，因此在材料缺陷检测、表面形貌测量等方面得到了广泛应用。
最新研究中，研究人员将激光与其他无损检测技术相结合，如红外成像和光纤传感器，以提高检测的准确性和精度。
此外，基于光谱分析的激光无损检测技术也得到了重要的突破。
研究人员通过对物体反射、散射、透射的光谱特性进行分析，可以获取有关材料内部结构和性质的信息，从而实现对材料缺陷的快速检测和定量评估。
在无损检测技术的应用趋势方面，一方面，随着无损检测技术的不断完善和普及，其在制造业、建筑、交通运输等行业的应用会更加广泛。
无损检测新技术
无损检测新技术无损检测是指在不损害或不影响被检测对象使用性能,不伤害被检测对象内部组织的前提下，利用材料内部结构异常或缺陷存在引起的热、声、光、电、磁等反应的变化，以物理或化学方法为手段，借助现代化的技术和设备器材，对试件内部及表面的结构、性质、状态及缺陷的类型、性质、数量、形状、位置、尺寸、分布及其变化进行检查和测试的方法[1] 。
无损检测是工业发展必不可少的有效工具，在一定程度上反映了一个国家的工业发展水平，无损检测的重要性已得到公认，主要有射线检验（RT）、超声检测（UT）、磁粉检测（MT）和液体渗透检测（PT）四种。
其他无损检测方法有涡流检测（ECT）、声发射检测（AE）、热像/红外（TIR）、泄漏试验（LT）、交流场测量技术（ACFMT）、漏磁检验（MFL）、远场测试检测方法（RFT）、超声波衍射时差法（TOFD）等。
一、磁记忆检测金属磁记忆检测技术是一种利用金属磁记忆效应来检测部件应力集中部位的快速无损检测方法。
克服了传统无损检测的缺点，能够对铁磁性金属构件内部的应力集中区，即微观缺陷和早期失效和损伤等进行诊断，防止突发性的疲劳损伤，是无损检测领域的一种新的检测手段。
金属磁记忆方法自诞生以来，对其机理的解释就成为国内外学术界关注的焦点。
国外专家俄罗斯 Doubov教授最早提出：磁记忆现象的出现是由于工件载荷作用下在铁磁材料内部形成位错稳定滑移带，高密度的位错积聚部位形成磁畴边界(位错壁垒)，产生自有漏磁场。
在机理研究方面。
如从电磁学角度出发的电磁感应说，即铁磁性材料垂直于地磁场作用方向的横截面积，在定向应力作用下会发生应变，因而通过此横截面的磁通量会发生变化。
由电磁感应定律知，该截面上必然产生感应电流，并激励出感应磁场使工件磁化。
又如基于铁磁学基本理论的能量平衡说，即磁记忆效应产生的内在原因是金属组织结构的不均匀性，材料内部不均匀处会出现位错，在地磁场环境中施加应力，则会出现滑移运动…，其结果会引起位错的增殖，产生很高的应力能。

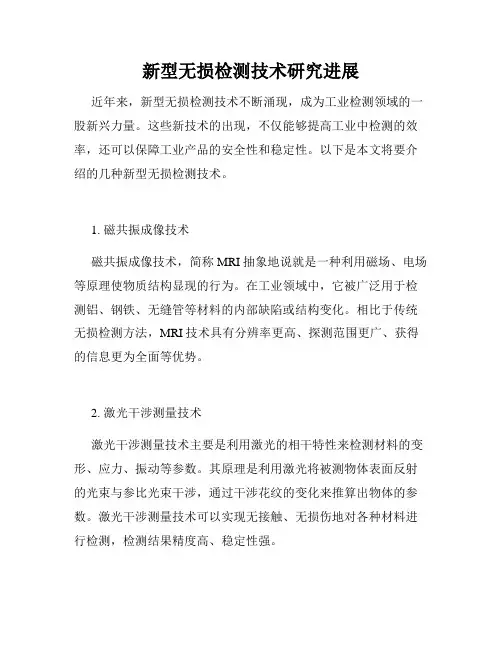

新型无损检测技术研究进展
新型无损检测技术研究进展近年来，新型无损检测技术不断涌现，成为工业检测领域的一股新兴力量。
这些新技术的出现，不仅能够提高工业中检测的效率，还可以保障工业产品的安全性和稳定性。
以下是本文将要介绍的几种新型无损检测技术。
1. 磁共振成像技术磁共振成像技术，简称MRI抽象地说就是一种利用磁场、电场等原理使物质结构显现的行为。
在工业领域中，它被广泛用于检测铝、钢铁、无缝管等材料的内部缺陷或结构变化。
相比于传统无损检测方法，MRI技术具有分辨率更高、探测范围更广、获得的信息更为全面等优势。
2. 激光干涉测量技术激光干涉测量技术主要是利用激光的相干特性来检测材料的变形、应力、振动等参数。
其原理是利用激光将被测物体表面反射的光束与参比光束干涉，通过干涉花纹的变化来推算出物体的参数。
激光干涉测量技术可以实现无接触、无损伤地对各种材料进行检测，检测结果精度高、稳定性强。
3. 弹性波检测技术弹性波检测技术是通过在材料内部发生声波或超声波，并利用波传播的特性来检测材料中的缺陷和变形。
常用的弹性波检测技术有超声检测和地震波检测。
超声检测主要检测材料中的缺陷，如裂纹、夹杂等；而地震波检测则主要用于检测地下水、岩层中的裂缝、孔洞等。
4. 智能探伤机器人技术随着无损检测技术的不断发展，智能探伤机器人技术逐渐成为工业检测的主要手段之一。
智能探伤机器人可以根据检测任务是否需要人为干预，分为有源机器人和无源机器人。
有源机器人可以自主对目标进行检测和分析，并对检测结果作出相应的处理。
而无源机器人需要人为远程控制，对目标进行检测，但也可以通过人工智能技术提高其自主性和智能化程度。
5. 红外无损检测技术红外无损检测技术，简称IRT，是利用物质的热辐射特性进行检测的技术。
IRT技术可以在不接触被检测物体的情况下，通过检测物体表面的红外辐射来了解其内部缺陷、温度分布情况等。
与其他无损检测技术相比，IRT技术对被检测物体无损伤，检测结果准确可靠，广泛应用于建筑工程、电力工业、航空航天等领域。

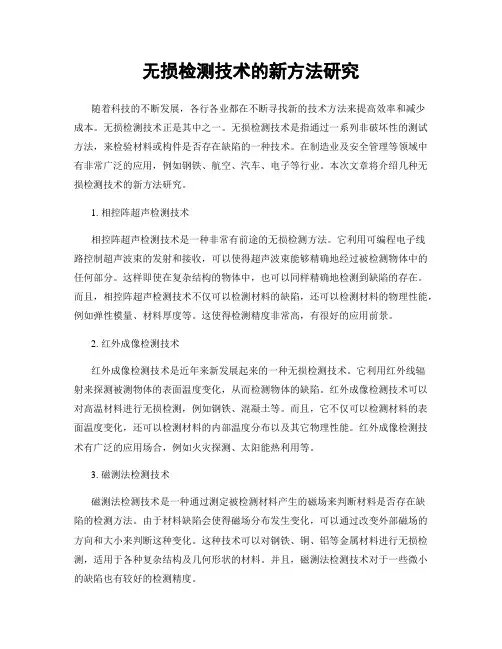

无损检测技术的新方法研究
无损检测技术的新方法研究随着科技的不断发展，各行各业都在不断寻找新的技术方法来提高效率和减少成本。
无损检测技术正是其中之一。
无损检测技术是指通过一系列非破坏性的测试方法，来检验材料或构件是否存在缺陷的一种技术。
在制造业及安全管理等领域中有非常广泛的应用，例如钢铁、航空、汽车、电子等行业。
本次文章将介绍几种无损检测技术的新方法研究。
1. 相控阵超声检测技术相控阵超声检测技术是一种非常有前途的无损检测方法。
它利用可编程电子线路控制超声波束的发射和接收，可以使得超声波束能够精确地经过被检测物体中的任何部分。
这样即使在复杂结构的物体中，也可以同样精确地检测到缺陷的存在。
而且，相控阵超声检测技术不仅可以检测材料的缺陷，还可以检测材料的物理性能，例如弹性模量、材料厚度等。
这使得检测精度非常高，有很好的应用前景。
2. 红外成像检测技术红外成像检测技术是近年来新发展起来的一种无损检测技术。
它利用红外线辐射来探测被测物体的表面温度变化，从而检测物体的缺陷。
红外成像检测技术可以对高温材料进行无损检测，例如钢铁、混凝土等。
而且，它不仅可以检测材料的表面温度变化，还可以检测材料的内部温度分布以及其它物理性能。
红外成像检测技术有广泛的应用场合，例如火灾探测、太阳能热利用等。
3. 磁测法检测技术磁测法检测技术是一种通过测定被检测材料产生的磁场来判断材料是否存在缺陷的检测方法。
由于材料缺陷会使得磁场分布发生变化，可以通过改变外部磁场的方向和大小来判断这种变化。
这种技术可以对钢铁、铜、铝等金属材料进行无损检测，适用于各种复杂结构及几何形状的材料。
并且，磁测法检测技术对于一些微小的缺陷也有较好的检测精度。
综上所述，随着无损检测技术的不断发展，各种新的无损检测方法层出不穷，有着更好的检测精度和更广泛的应用场景。
无损检测技术将会在以后广泛应用于制造业和安全管理等领域，为人们的生活带来更加便利和安全。
《无损检测新技术》课件
无损检测技术从早期的敲击检测、目视检测等传统方法，逐渐发展出了超声检测、射线检测、磁粉检测、涡流检 测等多种现代无损检测技术。随着数字化技术和计算机技术的引入，无损检测技术逐渐实现了自动化、智能化和 远程化，大大提高了检测的准确性和效率。
无损检测技术的分类与特点
总结词：无损检测技术可以根据其检测原理和特点进 行分类，如非接触式检测和接触式检测，以及实时检 测和离线检测等。各种无损检测技术都有其独特的优 点和适用范围。
详细描述：无损检测技术可以根据其检测原理和特点进 行分类，如超声检测、射线检测、磁粉检测、涡流检测 等。其中，超声检测适用于金属材料和复合材料的内部 缺陷检测，射线检测适用于厚重材料的穿透检测，磁粉 检测适用于铁磁性材料的表面和近表面缺陷检测，涡流 检测适用于导电材料的表面和近表面缺陷检测。各种无 损检测技术都有其独特的优点和适用范围，在实际应用 中需要根据被检测对象的材质、结构、形状以及缺陷的 类型和位置等因素进行选择。
点，为医疗诊断和治疗提供了新的手段。
磁记忆检测技术在石油化工领域的应用
总结词
高效、快速、非接触
VS
详细描述
磁记忆检测技术利用金属材料在磁场作用 下的磁导率变化来检测其应力集中区域和 损伤程度。在石油化工领域，该技术主要 用于管道、压力容器等设备的快速、高效 、非接触检测，能够及时发现潜在的缺陷 和裂纹，保障石油化工生产的安全性。
红外热成像技术在建筑领域的应用
总结词
快速、无损、实时监测
详细描述
红外热成像技术利用物体表面温度分布产生的热辐射进行检测，能够快速、无损 地检测出建筑物的结构损伤、裂缝、渗漏等问题。该技术具有实时监测功能，能 够及时发现建筑物的潜在隐患，提高建筑物的安全性和使用寿命。
无损检测新技术的发展与应用
无损检测新技术的发展与应用无损检测是指在不破坏被测物品的情况下，利用各种检测方法对其进行检测、评估和监测的一种技术手段。
随着科技的不断发展，无损检测技术也在不断创新和完善，应用领域也越来越广泛。
无损检测技术的发展可以追溯到上世纪初。
最早的无损检测技术主要是基于声学原理的超声波检测和基于放射性同位素的放射性测量方法。
这些方法虽然在一些领域有一定应用，但是存在着安全风险和局限性。
后来，随着电子技术的发展，涡流检测、磁粉检测等方法逐渐应用于工业生产中。
近年来，随着计算机科学技术的快速发展和应用，无损检测技术也得到了大幅度的提升。
首先，借助计算机技术和图像处理技术，无损检测方法可以实现更高的检测精度和准确性。
例如，利用计算机的图像处理算法，可以将图像进行数字化处理，提取出更多的有用信息，并进行数据分析和识别。
其次，随着工业自动化程度的不断提高，无损检测技术得到了更广泛的应用。
自动化系统可以实现对被测物品的实时监控和远程控制，大大提高了生产效率和安全性。
无损检测技术的应用领域也非常广泛。
在航空航天工业中，无损检测技术可以用于对航空器结构的检测和评估。
例如，利用超声波技术可以对飞机的机翼、机身等零部件进行检测，发现隐蔽的缺陷，防止事故的发生。
在核工业中，无损检测技术可以用于对核设施的安全性评估。
例如，利用放射性同位素技术可以对核电站的核燃料进行检测，保证核材料的安全性和存储寿命。
在石油工业中，无损检测技术可以用于对石油管道的检测和维护。
例如，利用磁粉检测技术可以对管道的裂缝和腐蚀进行检测，及时修复和更换受损部位。
无损检测技术的发展在保证产品质量和安全性方面起到了重要的作用。
首先，无损检测技术可以对产品进行全面、细致的检测，减少产品在生产和使用过程中的质量问题和安全隐患。
其次，无损检测技术具有非破坏性的特点，可以对产品进行多次检测，降低了产品的损耗和成本。
最后，无损检测技术可以对产品的寿命进行预测和评估，有助于制定科学合理的维护、保养计划，延长产品的使用寿命。
新型无损检测技术的发展
新型无损检测技术的发展随着科技的不断进步，新型无损检测技术在各行各业得到广泛应用。
无损检测技术是一种非破坏性的检测方法，可以不用对被检测物体进行任何的损伤，而准确地检测出其内部存在的缺陷和问题。
在工业生产中，无损检测技术的应用非常广泛。
例如在船舶、航空航天、汽车、电力、石化等行业中，都需要使用无损检测技术来检测产品的质量和安全性。
其中常用的无损检测技术有超声波检测、磁粉探伤、涡流检测等。
超声波检测是一种利用高频声波在材料中传播并反射的原理来检测材料缺陷的方法。
这种方法比较常用于金属材料的检测，能够检测出表面和内部的缺陷。
由于超声波检测具有检测速度快、非破坏性、操作简单、覆盖面积大等优点，因此在金属表面的检测中得到了广泛应用。
磁粉探伤是利用磁场对材料的磁性产生影响，从而检测材料缺陷的一种检测方法。
当材料中存在裂纹时，磁场会产生磁通量泄露，而在泄露处会形成磁粉线，从而发现材料中的缺陷。
这种方法对于金属材料的表面缺陷检测非常有效，但对于内部缺陷的检测效果不够理想。
涡流检测是一种利用交变磁场作用于导电材料产生的涡流，从而检测材料缺陷的一种检测方法。
涡流检测可以检测出导电材料中的缺陷，对于硬度高、厚度大、形状复杂的零部件也能够检测出其内部的缺陷。
涡流检测具有检测速度快、安全可靠、对材料无损伤等优点，因此得到了广泛的应用。
除了以上几种无损检测方法之外，还有许多新型的无损检测技术正在不断发展和研究。
例如，激光超声波检测、光纤传感技术、微波检测技术等都正在不断完善和应用，为无损检测技术的发展提供了新的突破口和方法。
激光超声波检测是一种利用激光束触发超声波进行材料检测的方法。
这种技术可以检测虚脆材料、高温材料和复合材料等特殊材料的缺陷。
光纤传感技术是将传统的光电传感器与光纤相结合，形成一种高精度、高灵敏度的检测系统。
这种技术被广泛应用于石油、煤炭、化工等行业中，可以对温度、压力、流量等参数进行测量和控制。
微波检测技术是利用微波与材料的相互作用来检测材料缺陷的一种方法。
无损检测技术与发展
无损检测技术与发展一、激光技术在无损检测领域的应用与发展激光技术在无损检测领域的应用始于七十年代初期,由于激光本身所具有的独特性能,使其在无损检测领域的应用不断扩大,并逐渐形成了激光全息、激光超声等无损检测新技术,这些技术由于其在现代无损检测方面具有独特能力而无可争议地成为无损检测领域的新成员。
1.激光全息无损检测技术激光全息术是激光技术在无损检测领域应用最早、用得最多的方法。
激光全息无损检测约占激光全息术总应用的25%。
其检测的基本原理是通过对被测物体加外加载荷,利用有缺陷部位的形变量与其它部位不同的特点,通过加载前后所形成的全息图像的叠加来反映材料、结构内部是否存在缺陷。
激光全息无损检测技术的发展方向主要有以下几方面。
(1)将全息图记录在非线性记录材料上,以实现干涉图像的实时显现。
(2)利用计算机图像处理技术获取干涉条纹的实时定量数据。
(3)采用新的干涉技术,如相移干涉技术。
在原来的基础上进一步提高全息技术的分辨率和准确性。
2.激光超声无损检测技术激光超声技术是七十年代中期发展起来的无损检测新技术。
它利用Q开关脉冲激光器发出的激光束照射被测物体,激发出超声波,采用干涉仪显示该超声波的干涉条纹。
与其他超声无损检测方法相比,激光超声检测的主要优越性如下。
(1)能实现一定距离之外的非接触检测,不存在耦合与匹配问题。
(2)利用超短激光脉冲可以得到超短声脉冲和高时间分辨率,可以在宽带范围内提取信息,实现宽带检测。
(3)易于聚焦,实现快速扫描和成像。
3.激光无损检测的发展激光超声检测成本高,安全性较差,目前仍处于发展阶段。
但在无损检测领域,激光超声检测在以下几方面的应用前景引起了人们的关注(1)可用于高温条件下的检测.如热钢材的在线检测;(2)适用于某些不宜接近的样品,如放射性样品的检测;(3)激光束可入射到任何部位,可用于检测形状奇异的样品;(4)可用于超薄超细的样品及表面或亚表面层的检测。
国外近几年已有将激光超声检测用于飞机复合材料的检测、热态钢的在线检测的报道,在化学气相沉积、物理气相沉积、等离子体溅射等高温镀膜工艺过程中膜层厚度的实时检测方面也进行了研究。
特种设备无损检测新技术介绍-无损检测人员培训课件PPT
2 3 4 5 1 6 1-外壳； 2-射线窗口； 3-输入转换屏； 4光电层； 5-聚焦电极；6-输出屏
2 3 4 5 1 6
图像增强器
图像增强器工作原理
射线穿透工件后图像增强器的前端荧光板，经光电转换，光电子在真空度很高的封闭的空腔内经高压电场聚焦，工件的摸拟图像被摄像机所摄取，输入计算机进行摸拟量/数字化转换。
CCD摄像机的工作方式
被摄物体的图像经过镜头聚焦至CCD芯片上，CCD根据光的强弱积累相应比例的电荷，各个像素积累的电荷在视频时序的控 制下，逐点外移，经滤波、放大处理后，形成视频信号输出。视频信号连接到监视器或电视机的视频输入端便可以看到与原始图像相同的视频图像。
三、计算机射线照相技术（CR）
计算机射线照相，是指将射透过工件后的信息记录在成像板上，经扫描装置读取，再由计算机生出数字化图像的技术。整个系统由存储磷光成像板（又称IP板）、相应的读出装置（扫描器和读出器）、计算机软件（数字图像处理和储存管）、硬度（打印机和其他存储介质）等组成。
1、计算机射线照相工作过程 （1）曝光：射线穿过工件到达IP板，与荧光物质相互作用，在较高能带俘获的电子形成光激发射荧光中心，构成潜影； （2）扫描：将IP板装入专用扫描器，有激光扫描被射线照射过的荧光物质，将存储存在成像板上的射线影像转换为可光信号； （3）成像：输出蓝色光辐射被光电接收器捕获，通过具有光电倍增和模数转换功能的读出器将其转换成数字信号输出，通过计算机重建为可视影像在显示器上显示。
工业数字化射线检测
前 言
随着计算机技术的发展和普及，现在已进入数字化时代 。 Ｘ射线无损探伤作为一种常规的无损检测方法在工业领域应用已有近百年的历史,Ｘ射线无损探伤通常以胶片照相为主要方法，在检测速度和成本等方面已无法满足目前生产快速发展和竞争日益激烈的需要。我国经过十多年的发展，一种新兴的X射线无损检测方法-X射线数字化实时成像检测技术已日臻成熟并已成功应用于我国的实践。X射线数字实时成像检测技术主要特点是无需胶片照相，这与数码相机可以代替普通相机技术一样，检测结果的载体是数字图像,标志着我国Ｘ射线检测技术进入无胶片时代，是无损检测技术的一次革命。
第7讲 第七章 无损检测新技术
第七章
无损检测新技术
3．声发射探伤特点 ． 声发射探伤与常规无损探伤方法相比具有以下特 点： (1)声发射探伤仪显示和记录那些在力的作用下扩 声发射探伤仪显示和记录那些在力的作用下扩 展的危险缺陷。 展的危险缺陷。 (2)声发射探伤对扩展中的缺陷有很高的灵敏度， 声发射探伤对扩展中的缺陷有很高的灵敏度， 声发射探伤对扩展中的缺陷有很高的灵敏度 可以探测到零点几微米数量级的裂纹增量。 可以探测到零点几微米数量级的裂纹增量。 (3)声发射探伤过程对工件表面状态和加工质量要 声发射探伤过程对工件表面状态和加工质量要 求不高。 求不高。 (4)缺陷尺寸及在焊缝中的位置和走向不影响声发 缺陷尺寸及在焊缝中的位置和走向不影响声发 射探伤结果。 射探伤结果。 (5)声发射探伤与射线照相法和超声波探伤相比， 声发射探伤与射线照相法和超声波探伤相比， 声发射探伤与射线照相法和超声波探伤相比 受材料的限制比较小。 受材料的限制比较小。
第七章
无损检测新技术
本章重点： 本章重点： 1、声发射探伤特点； 、声发射探伤特点； 2、声发射探伤设备的基本要求； 、声发射探伤设备的基本要求； 3、声发射源分类； 、声发射源分类； 4、红外探伤原理及红外探伤仪分类； 、红外探伤原理及红外探伤仪分类； 5、激光全息探伤原理； 、激光全息探伤原理； 6、中子射线与物质作用特点。 、中子射线与物质作用特点。
第七章
无损检测新技术
二、红外线探伤技术 红外线探伤是建立在传热学理论上的一种无损探伤方 在探伤时，可将一恒定热流注入工件， 法 。 在探伤时 ， 可将一恒定热流注入工件 ， 如果工件内存 在有缺陷，由于缺陷区与无缺陷区的热扩散系数不同， 在有缺陷 ， 由于缺陷区与无缺陷区的热扩散系数不同 ， 那 么在工件表面的温度分布就会有差异， 么在工件表面的温度分布就会有差异 ， 内部有缺陷与无缺 陷区所对应的表面温度就不同， 由此所发出的红外光波 陷区所对应的表面温度就不同 ， 热辐射）也就不同。 （ 热辐射 ） 也就不同 。 利用红外探测器可以响应红外光波 热辐射） 并转换成相应大小电信号的功能。 （ 热辐射 ） ， 并转换成相应大小电信号的功能 。 逐点扫描 工件表面就可以得知工件表面温度分布状态， 工件表面就可以得知工件表面温度分布状态 ， 从而找出工 件表面温度异常区域，确定工件内部缺陷的部位。 件表面温度异常区域，确定工件内部缺陷的部位。 （一）红外线探伤仪 1．红外线探伤仪工作原理 ． 典型的红外线探伤仪工作原理如图所示。 典型的红外线探伤仪工作原理如图所示。
无损检测新技术-文档资料
超声波相控阵检测
• 如果对线阵排列的各振元不同时给予电激 励，而是使施加到各振元的激励脉冲有一 个等值的时间差τ ，如图11的相控阵扫描 原理，则合成波束的波前平面与振元排列 平面之间，将有一相位差θ 。
Delay Time Focal law
Wave front
Element
超声波相控阵检测
• 如果均匀地减少τ 值，相位差θ 也将随着 减少。当合成波束方向移至θ =0时，使首 末端的激励脉冲时差取反并逐渐增大，则 合成波束的方向将向-控 制，就可以在一定角度范围内实现超声波 束的扇形扫描。这种通过控制激励时间而 实现波束方向变化的扫描方式，叫做相控 阵扫描。
磁记忆检测
• 应力集中区–破损发展的主要根源； • 应力集中区中金属组织的损伤； • 金属的非致密度(宏观缺陷)
磁记忆检测
• 对受检物件不要求任何准备(清理表面等)不要求做人工磁 化，因为它利用的是工件制造和使用过程中形成的天然磁 化強度； • 金属磁记忆法不仅能检测正在运行的设备，也能检测修理 的设备； • 金属磁记忆方法，唯一能以1mm精度确定设备应力集中区 的方法； • 金属磁记忆检测使用便携式仪表，独立的供电单元，记录 裝置，微处理器和4MB容量的记忆体； • 对机械制造零件，金属磁记忆法能保证百分之百的品质检 测和生产线上分选； • 和传统无损检测方法配合能提高检测效率和精度。
TOFD检测
衍射现象
入射波 衍射波
折射波
裂纹
衍射波
TOFD检测
发射探头
横向波
接收探头
内壁反射波 LW
BW
上端点
下端点
LW
A扫
D扫 D扫
BW
上表面
内壁
TOFD检测
无损检测技术的创新及应用前景
无损检测技术的创新及应用前景随着制造业的不断发展和需求的提高，人们对产品质量的要求也越来越高。
而无损检测技术便是制造业的一项重要工具，它可以检测产品中的缺陷，保证产品质量，降低生产成本，提高产品的可靠性。
随着科技的不断进步，无损检测技术也不断更新换代，新技术的诞生不断推动着无损检测技术的创新，下面我们就来介绍一下目前较为常见的无损检测技术以及其未来的应用前景。
一、无损检测技术的种类1.超声波检测技术超声波检测技术被广泛应用在金属材料的检测中，能够检测出金属材料内部的缺陷，如裂纹、孔洞、气孔等。
超声波检测技术的特点是广泛应用、灵敏度高、检测准确性高等。
2.磁粉检测技术磁粉检测技术是一种目视检测技术，主要适用于金属材料表面缺陷的检测。
采用磁场法，通过在金属材料表面加磁，使磁粉在金属表面产生集中的缺陷处汇聚，从而测出金属材料中的缺陷。
3.涡流检测技术涡流检测技术适用于金属材料的无损检测中，它是一种电磁检测法。
检测时，电流经过线圈产生磁场，从而在金属材料中产生涡流。
当金属材料中有缺陷时，涡流的自感电阻将会发生改变，进而检测出金属材料中的缺陷。
二、无损检测技术的应用前景随着科技的不断进步和新技术的不断涌现，无损检测技术的应用前景也越来越广阔。
未来，无损检测技术将进一步普及和应用。
1.机械行业在机械行业中，无损检测技术主要应用于工业制造、工业材料的质量检测等方面，以确保生产出的产品符合相关质量标准。
例如，飞机发动机零部件、冲压件、铸造件等。
2.核电行业在核电行业中，无损检测技术的应用形式更多样化，包括热释电无损检测、中微子无损检测、红外无损检测等。
这些技术的应用，可以提高核电材料和器件的质量检测精度和效率，保证核电设施运行的安全性。
3.建筑行业在建筑行业中，无损检测技术的应用也很广泛。
它主要应用于钢筋混凝土结构、桥梁、隧道、水利工程、地铁等建筑工程中。
其磁粉检测和X射线无损检测等技术，可以检测出建筑材料的缺陷，降低事故发生的风险。
