中国矿业大学(徐州)《测试技术》试题库(带答案)
测试技术复习题和答案
信号部分1 试判断下述结论的正误。
（1 ）凡频谱是离散的信号必然是周期信号。
（2 ）任何周期信号都由频率不同，但成整倍数比的离散的谐波叠加而成。
（3 ）周期信号的频谱是离散的，非周期信号的频谱也是离散的。
（4 ）周期单位脉冲序列的频谱仍为周期单位脉冲序列。
（5 ）非周期性变化的信号就是随机信号。
（6 ）非周期信号的幅值谱表示的是其幅值谱密度与时间的函数关系。
（7 ）信号在时域上波形有所变化，必然引起频谱的相应变化。
（8 ）各态历经随机过程是平稳随机过程。
（9 ）平稳随机过程的时间平均统计特征等于该过程的集合平均统计持征。
（10 ）两个周期比不等于有理数的周期信号之和是周期信号。
（11 ）所有随机信号都是非周期信号。
（12 ）所有周期信号都是功率信号。
（13 ）所有非周期信号都是能量信号。
（14 ）模拟信号的幅值一定是连续的。
（15 ）离散信号即就是数字信号。
2 对下述问题，选择正确答案填空。
（1 ）描述周期信号的数学工具是( ) 。
A. 相关函数B. 傅氏级数C. 拉氏变换D. 傅氏变换（2 ）描述非周期信号的数学工具是( ) 。
A. 三角函数B. 拉氏变换C. 傅氏变换D. 傅氏级数（3 ）时域信号持续时间压缩，则频域中低频成分( ) 。
A. 不变B. 增加C. 减少D. 变化不定（4 ）将时域信号进行时移，则频域信号将会( ) 。
A. 扩展B. 压缩C. 不变D. 仅有相移（5 ）概率密度函数在( )域、相关函数是在( )域、功率谱密度函数是在( )域上来描述的随机信号A. 时间B. 空间C. 幅值D. 频率3 指出题图3 所示的信号时域波形时刻与时刻频谱（幅值谱）有无变化，并说明原因。
题3 图题6 图4 判断下列序列是否是周期函数。
如果是，确定其周期。
（1 ）；（2 ）。
5 有一组合信号，系由频率分别为724Hz 、44Hz 、5005410Hz 及600Hz 的相同正弦波叠加而成。
求该信号的周期T 。

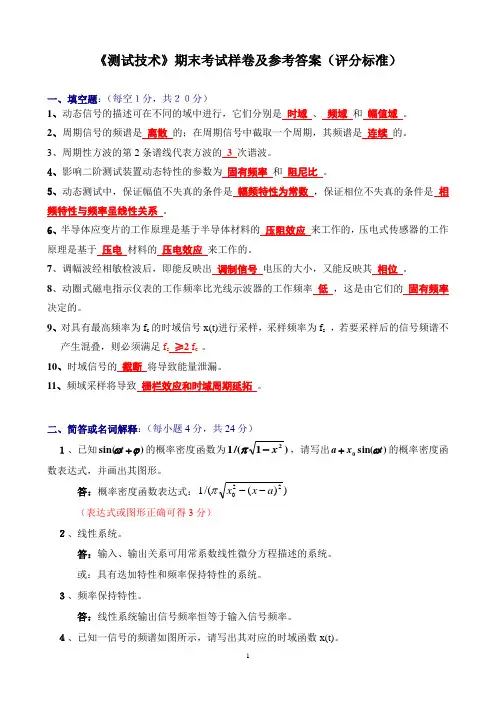

《测试技术》期末考试样卷及参考答案(评分标准)
《测试技术》期末考试样卷及参考答案（评分标准）一、填空题：（每空１分，共２０分）1、动态信号的描述可在不同的域中进行，它们分别是 时域 、 频域 和 幅值域 。
2、周期信号的频谱是 离散 的；在周期信号中截取一个周期，其频谱是 连续 的。
3、周期性方波的第2条谱线代表方波的 3 次谐波。
4、影响二阶测试装置动态特性的参数为 固有频率 和 阻尼比 。
5、动态测试中，保证幅值不失真的条件是 幅频特性为常数 ，保证相位不失真的条件是 相频特性与频率呈线性关系 。
6、半导体应变片的工作原理是基于半导体材料的 压阻效应 来工作的，压电式传感器的工作原理是基于 压电 材料的 压电效应 来工作的。
7、调幅波经相敏检波后，即能反映出 调制信号 电压的大小，又能反映其 相位 。
8、动圈式磁电指示仪表的工作频率比光线示波器的工作频率 低 ，这是由它们的 固有频率决定的。
9、对具有最高频率为f c 的时域信号x(t)进行采样，采样频率为f s ，若要采样后的信号频谱不产生混叠，则必须满足f s ≥2 f c 。
10、时域信号的 截断 将导致能量泄漏。
11、频域采样将导致 栅栏效应和时域周期延拓 。
二、简答或名词解释：（每小题4分，共24分）１、已知)sin(ϕω+t 的概率密度函数为)1/(12x -π，请写出)sin(0t x a ω+的概率密度函数表达式，并画出其图形。
答：概率密度函数表达式：))(/(1220a x x --π（表达式或图形正确可得3分） ２、线性系统。
答：输入、输出关系可用常系数线性微分方程描述的系统。
或：具有迭加特性和频率保持特性的系统。
３、频率保持特性。
答：线性系统输出信号频率恒等于输入信号频率。
４、已知一信号的频谱如图所示，请写出其对应的时域函数x(t)。
答：)90300sin(5.0)45100sin()(00+++=t t t x ππ（写成余弦形式也可以；未转换成角频率扣1分）5、试解释录音机走带速度不稳时所放出声音的变调现象。
测试技术习题答案版
测试技术复习题一、填空题:1.一阶系统的时间常数为T,被测信号的频率为1/T，则信号经过测试系统后，输出信号与输入信号的相位差为( —45 度）.2.一阶系统的动特性参数是( τ)，为使动态响应快，该参数（越小越好)。
3.周期信号的频谱是离散的,同时周期信号具有( 谐波性)和（收敛性）特性。
4.周期信号的频谱具有（离散）特点,瞬变非周期信号的频谱具有( 对称）特点。
5.模似信号是指时间和幅值都具有（连续）特性的信号。
6.信号在时域被压缩，则该信号在频域中的（低频）成分将增加。
7.X(F)为x（t)的频谱，W(F）为矩形窗函数w（t）的频谱,二者时域相乘，则频域可表示为( X(F)* W（F）），该乘积后的信号的频谱为（连续）频谱.8.根据采样定理,被测信号的频率f1与测试系统的固有频率f2关系是( f2〉2f1 )。
9.正弦信号的自相关函数是一个同频的（余弦）函数。
10.对二阶系统输入周期信号x（t) =a cos(wt+q）,则对应的输出信号的频率(不变），输出信号的幅值（震荡或衰减)，输出信号的相位（延迟）。
11.时域是实偶函数的信号,其对应的频域函数是( 实偶）函数。
12.频域是虚奇函数的信号，其对应的时域函数是（实奇）函数。
13.引用相对误差为0.5%的仪表，其精度等级为（0.5 ）级。
14.某位移传感器测量的最小位移为0。
01mm，最大位移为1mm，其动态线性范围（或测量范围）是( 40 ）dB。
15.测试装置输出波形无失真但有时间延迟t的有失真测试条件是：装置的幅频特性为（常数），相频特性为（φ(w)与w为线性关系）;输出波形既不失真又无延迟的条件是：幅频特性为( 常数）,相频特性为（φ(w)=0）。
16.系统实现动态测试不失真的频率响应特性满足权函数，幅值或时延.17.若采样频率过低，不满足采样定理，则采样离散信号的频谱会发生（混叠）现象。
对连续时域信号作加窗截断处理，必然会引起频谱的（泄露）现象。

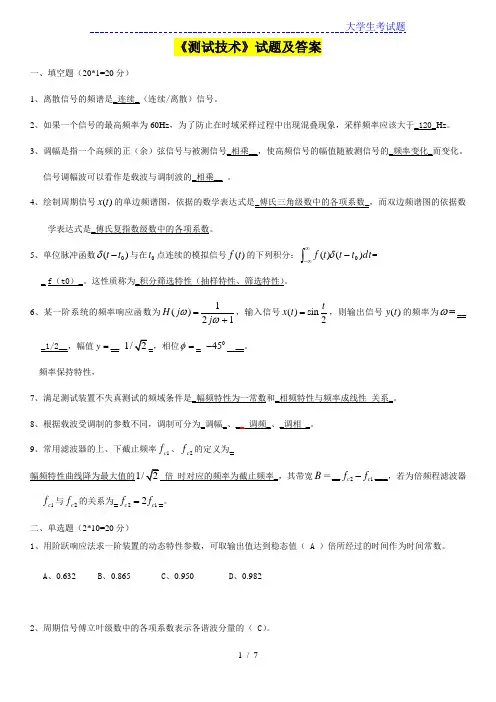

大学《测试技术》试题及答案
《测试技术》试题及答案一、填空题（20*1=20分）1、离散信号的频谱是_连续_（连续/离散）信号。
2、如果一个信号的最高频率为60Hz ，为了防止在时域采样过程中出现混叠现象，采样频率应该大于_120_Hz 。
3、调幅是指一个高频的正（余）弦信号与被测信号_相乘__，使高频信号的幅值随被测信号的_频率变化_而变化。
信号调幅波可以看作是载波与调制波的_相乘__ 。
4、绘制周期信号)(t x 的单边频谱图，依据的数学表达式是_傅氏三角级数中的各项系数_，而双边频谱图的依据数学表达式是_傅氏复指数级数中的各项系数。
5、单位脉冲函数0()t t δ-与在0t 点连续的模拟信号()f t 的下列积分：dt t t t f )()(0-⎰∞∞-δ=_ f （t0）_。
这性质称为_积分筛选特性（抽样特性、筛选特性）。
6、某一阶系统的频率响应函数为121)(+=ωωj j H ，输入信号2sin)(tt x =，则输出信号)(t y 的频率为=ω__ _1/2__，幅值=y __ 1/2_，相位=φ_ 045-__。
频率保持特性，7、满足测试装置不失真测试的频域条件是_幅频特性为一常数和_相频特性与频率成线性 关系_。
8、根据载波受调制的参数不同，调制可分为_调幅_、__ 调频_、_调相 _。
9、常用滤波器的上、下截止频率1c f 、2c f 的定义为_幅频特性曲线降为最大值的1/2 倍 时对应的频率为截止频率_，其带宽B ＝__21c c f f -___，若为倍频程滤波器1c f 与2c f 的关系为_212c c f f =_。
二、单选题（2*10=20分）1、用阶跃响应法求一阶装置的动态特性参数，可取输出值达到稳态值（ A ）倍所经过的时间作为时间常数。
A 、0.632 B 、0.865 C 、0.950 D 、0.9822、周期信号傅立叶级数中的各项系数表示各谐波分量的（ C ）。
A、相位B、周期C、振幅D、频率3、系统在全量程内，输入量由小到大及由大到小时，对于同一个输入量所得到的两个数值不同的输出量之间的最大差值称为（ A ）。

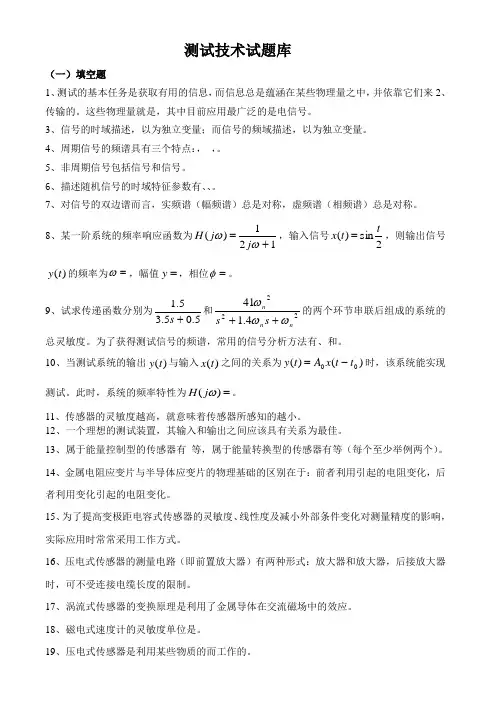

(完整版)测试技术试题库及答案
测试技术试题库（一）填空题1、测试的基本任务是获取有用的信息，而信息总是蕴涵在某些物理量之中，并依靠它们来2、传输的。
这些物理量就是，其中目前应用最广泛的是电信号。
3、信号的时域描述，以为独立变量；而信号的频域描述，以为独立变量。
4、周期信号的频谱具有三个特点：， ，。
5、非周期信号包括信号和信号。
6、描述随机信号的时域特征参数有、、。
7、对信号的双边谱而言，实频谱（幅频谱）总是对称，虚频谱（相频谱）总是对称。
8、某一阶系统的频率响应函数为121)(+=ωωj j H ，输入信号2sin )(t t x =，则输出信号)(t y 的频率为=ω，幅值=y ，相位=φ。
9、试求传递函数分别为5.05.35.1+s 和2224.141n n n s s ωωω++的两个环节串联后组成的系统的总灵敏度。
为了获得测试信号的频谱，常用的信号分析方法有、和。
10、当测试系统的输出)(t y 与输入)(t x 之间的关系为)()(00t t x A t y -=时，该系统能实现测试。
此时，系统的频率特性为=)(ωj H 。
11、传感器的灵敏度越高，就意味着传感器所感知的越小。
12、一个理想的测试装置，其输入和输出之间应该具有关系为最佳。
13、属于能量控制型的传感器有 等，属于能量转换型的传感器有等（每个至少举例两个）。
14、金属电阻应变片与半导体应变片的物理基础的区别在于：前者利用引起的电阻变化，后者利用变化引起的电阻变化。
15、为了提高变极距电容式传感器的灵敏度、线性度及减小外部条件变化对测量精度的影响，实际应用时常常采用工作方式。
16、压电式传感器的测量电路（即前置放大器）有两种形式：放大器和放大器，后接放大器时，可不受连接电缆长度的限制。
17、涡流式传感器的变换原理是利用了金属导体在交流磁场中的效应。
18、磁电式速度计的灵敏度单位是。
19、压电式传感器是利用某些物质的而工作的。
20、电桥的作用是把电感、电阻、电容的变化转化为输出的装置。
测试技术考试题库及答案
.一、填空题1．时间常数τ是一阶传感器动态特性参数，时间常数τ越小，响应越快，响应曲线越接近于输入阶跃曲线。
2．满足测试装置不失真测试的频域条件是幅频特性为一常数和相频特性与频率成线性关系。
3．电荷放大器常用做压电传感器的后续放大电路，该放大器的输出电压与传感器产生的电荷量成正比，与电缆引线所形成的分布电容无关。
4．信号当时间尺度在压缩时，则其频带变宽其幅值变小。
5．当测量较小应变值时，应选用电阻应变效应工作的应变片，而测量大应变值时，应选用压阻效应工作的应变片，后者应变片阻值的相对变化主要由材料电阻率的相对变化来决定。
6．电感式和电容式传感器常采用差动方式，不仅可提高灵敏度，且能改善或消除非线性。
7. 电涡流传感器是利用金属材料的电涡流效应工作，可分为低频透射式和高频反射式两种，其中前者常用于材料厚度的测量。
8．在调制解调技术中，将控制高频振荡的低频信号称为调制波，载送低频信号的高频振荡信号称为载波，将经过调制过程所得的高频振荡波称为已调制波。
9．已知()tt xωsin12=，()tδ为单位脉冲函数，则积分()⎰∞+∞-⎪⎭⎫⎝⎛-⋅dttt xωδ2π= 12 。
10．已知霍尔式转速传感器的测速齿轮的齿数为20，若测得感应电动势的频率为300Hz，则被测轴的转速为900r/min 。
11. RC低通滤波器中的RC值越大，则其上限截止频率越小。
12. 频率混叠是由于采样频率过低引起的，泄漏则是由于信号截断所引起的。
13作为传感器的核心部件，直接感受被测物理量并对其进行转换的元件称为敏感元件。
14.在τ为0 情况下，自相关函数值达到最大值。
15.已知某周期信号的周期为0.2s，则该信号的3次谐波分量的频率为15Hz 。
16.周期信号的频谱具有离散性，谐波性和衰减性。
17.若采样频率过低，不满足采样定理，则被采样信号的频谱会产生频混现象。
18.在外力作用下，金属应变式传感器主要产生几何尺寸变化，而压阻式传感器主要是电阻率发生变化，两者都引起电阻值发生变化。
《测试技术》期末考试试卷附答案精选全文
精选全文完整版（可编辑修改）《测试技术》期末考试试卷附答案一、填空题（共20空，每空2分，共40分）1、测试的基本任务是获取有用的信息，而信息总是蕴涵在某些物理量之中，并依靠它们来传输的。
这些物理量就是，其中目前应用最广泛的是信号。
2、信号的时域描述，以为独立变量；而信号的频域描述，以为独立变量。
3、周期信号的频谱具有三个特点：，，。
4、非周期信号包括信号和信号。
5、对信号的双边谱而言，实频谱（幅频谱）总是对称，虚频谱（相频谱）总是对称。
6、传感器的灵敏度越高，就意味着传感器所感知的越小。
7、一个理想的测试装置，其输入和输出之间应该具有关系为最佳。
8、金属电阻应变片与半导体应变片的物理基础的区别在于：前者利用引起的电阻变化，后者利用引起的电阻变化。
9、压电式传感器是利用某些物质的而工作的。
10、电桥的作用是把电感、电阻、电容的变化转化为输出的装置。
11、调幅是指一个高频的正（余）弦信号与被测信号，使高频信号的幅值随被测信号的而变化。
信号调幅波可以看作是载波与调制波的。
二、判断题（共20小题，每小题3分，共60分）1、各态历经随机过程一定是平稳随机过程。
（）2、信号的时域描述与频域描述包含相同的信息量。
（）3、非周期信号的频谱一定是连续的。
（）4、非周期信号幅频谱与周期信号幅值谱的量纲一样。
（）5、随机信号的频域描述为功率谱。
（）6、一线性系统不满足“不失真测试”条件，若用它传输一个1000Hz的正弦信号，则必然导致输出波形失真。
（）7、在线性时不变系统中，当初始条件为零时，系统的输出量与输入量之比的拉氏变换称为传递函数。
（）8、当输入信号)(tx一定时，系统的输出)(ty将完全取决于传递函数)(sH，而与该系统的物理模型无关。
（）9、传递函数相同的各种装置，其动态特性均相同。
（）10、测量装置的灵敏度越高，其测量范围就越大。
（）11、幅频特性是指响应与激励信号的振幅比与频率的关系。
（）12滑线变阻器式传感器不适于微小位移量测量。
中国矿业大学机电学院复试测试技术第二章习题
中国矿业大学机电学院复试测试技术第二章习题第二章习题一、选择题2.非线性度是表示定度曲线（）的程度。
A.接近真值B.偏离其拟合直线C.正反行程的不重合3.测试装置的频响函数H （j ω）是装置动态特性在（）中的描述。
A ．幅值域 B.时域 C.频率域 D.复数域5.下列微分方程中（）是线性系统的数学模型。
A.225d y dy dx t y x dt dt dt ++=+ B. 22d y dx y dt dt+= C.22105d y dy y x dt dt -=+ 6.线性系统的叠加原理表明（）。
A.加于线性系统的各个输入量所产生的响应过程互不影响B.系统的输出响应频率等于输入激励的频率C.一定倍数的原信号作用于系统所产生的响应，等于原信号的响应乘以该倍数7.测试装置能检测输入信号的最小变化能力，称为（）。
A.精度B.灵敏度C.精密度D.分辨率8.一般来说，测试系统的灵敏度越高，其测量范围（）。
A.越宽B. 越窄C.不变10.线性装置的灵敏度是（）。
A.随机变量B.常数C.时间的线性函数12.输出信号与输入信号的相位差随频率变化的关系就是系统的（）。
A.幅频特性B.相频特性C.传递函数D.频率响应函数13.时间常数为τ的一阶装置，输入频率为1ωτ=的正弦信号，则其输出与输入间的相位差是（）。
A.-45° B-90° C-180°14.测试装置的脉冲响应函数与它的频率响应函数间的关系是（）。
A.卷积B.傅氏变换对C.拉氏变换对D.微分16.对某二阶系统输入周期信号000()sin()x t A t ω?=+，则其输出信号将保持（）。
A.幅值不变，频率、相位改变B.相位不变，幅值、频率改变C.频率不变，幅值、相位可能改变18.二阶系统的阻尼率ξ越大，则其对阶越输入的时的响应曲线超调量（）。
A.越大B.越小C.不存在D.无关19.二阶装置引入合适阻尼的目的是（）。
中国矿业大学(徐州)808机械工程《测试技术》试卷及答案
，而
傅氏复指数级数中的各项系数
7．信号的有效值又称为均方根值，有效值的平方称为 的平均功率)。
均方值 ，它描述测试信号的强度(信号
8．确定性信号可分为周期信号和非周期信号两类，前者频谱特点是离散的，后者频谱特点是连续 的。 9.为了求取测试装置本身的动态特性，常用的实验方法是频率响应法和 阶跃响应法。 10.连续 信号 x(t ) 与 (t t0 ) 进行 卷积 其结 果是 ： x(t ) (t t0 ) 把原函数图像平移至 t0 位置处 。 二、 选择题（20 分，每题 2 分） 1．直流电桥同一桥臂增加应变片数时，电桥灵敏度将(C)。 A．增大 B．减少 C.不变 D.变化不定
1 T /2 2 T /2 2A 4A 1 2 A a0 x(t )dt tdt 2 t 2 T T / 2 T 0 T 2 T 2 0 2 T /2 4 T /2 2A 8A 1 an x(t ) cos n0 tdt t cos n0 tdt 2 (c os n 1) （2’） T T / 2 T 0 T T (n0 ) 2 4 A 2 2A [(1) n 1] (n ) 2 (n ) 0 n 1,3,5 n 2, 4, 6
2
电桥的平衡条件是：
R1 R2 jwL
1 L （2’） jwC C
4.有人在使用电阻应变片时，发现灵敏度不够，于是试图在工作电桥上增加电阻应变片数以提高灵 敏度。试问，在半桥上各串联一片的情况下，是否可以提高灵敏度？为什么？（5 分） 答：不能提高灵敏度。因为半桥双臂时，其输出电压为：
，改善非线性，进行 温度
温度变化给应变测量带来的误差，工作应变片与温度补偿应变片应接在
桥臂上。
(完整版)测试技术期末试卷及其答案1
测试技术模拟考试题(1）一、是非题（对的打√ ，错的打×）（每题2分，共20分)１。
所有周期信号都是功率信号。
（ )２。
电阻应变式传感器只用于测定结构的应力或应变.（）３.频响函数反映了系统响应的稳态过程。
（）４。
稳态响应法不能用于一阶系统的动态特性测试。
（）５。
直流信号具有无限的频谱。
（)６.半桥联接中要求两个桥臂阻值变化大小相等,极性相反。
()７。
压电式传感器不一定要配接前置放大器。
（）８.若传感器的灵敏度为常数，则表明该传感器的输出、输入关系为线性关系。
(）９。
在数字信号处理过程中，量化误差大小与A/D 转换器的位数无关。
（）10。
变间歇式差动变压器是一种电容式传感器。
（）二、选择题 （每题2分，共20分）1．提高二阶系统的固有频率，可以扩大系统的工作（A ）范围.A.频率B.阻尼 C 。
相位 D 。
幅值2．设时域信号x （t)的频谱为X （f ），则时域信号（ ）的频谱为X(f ＋fo)。
A 。
)(0t t x - B. )(0t t x + C. t f j e t x 02)(π- D. t f j e t x 02)(π3．如果系统的权函数为h(t ），系统的输入x(t ）为单位脉冲函数，此时系统输出y(t)为（）A. h （t ）x(t ）B. x(t ）C. h(t ）D.无法确定4．若一选频滤波器的幅频特性是：在∞～fc 间接近常数,在fc~0之间急剧衰减。
该滤波器为（ )滤波器. A 。
低通 B 。
高通 C 。
带通 D. 带阻5．一个相邻双臂工作的测力电桥，如果将两工作臂的一个应变片均改为两个应变片串联，则电桥的输出电压（）A 。
加大一倍 B. 减小一倍 C 。
不变 D 。
加大两倍6．输入x(t)和输出y(t)的相干函数的取值在０和１之间，可能是（)。
A. 有外界噪声干扰B.系统是非线性的C 。
输出y （t ）是输入x （t ）和其它输入的综合输出D 。
中国矿业大学机电学院复试测试技术第一章习题
第一章习题一、 选择题1.描述周期信号频谱的数学工具是（ B ）。
.A.相关函数 B.傅氏级数 C. 傅氏变换 D.拉氏变换 2. 傅氏级数中的各项系数是表示各谐波分量的（ C ）。
A.相位 B.周期 C.振幅 D.频率 3.复杂的信号的周期频谱是（ A ）。
A ．离散的 B.连续的 C.δ函数 D.sinc 函数 4.如果一个信号的频谱是离散的。
则该信号的频率成分是（ C ）。
A.有限的B.无限的C.可能是有限的，也可能是无限的 5.下列函数表达式中，（ B ）是周期信号。
A. 5cos10()0x t ππ ≥⎧= ⎨≤⎩当t 0当t 0B.()5sin2010cos10)x t t t t ππ=+ (-∞<<+∞ C .()20cos 20()atx t et t π-= -∞<<+∞6.多种信号之和的频谱是（ C ）。
A. 离散的B.连续的C.随机性的D.周期性的 ７.描述非周期信号的数学工具是（ C ）。
A.三角函数B.拉氏变换C.傅氏变换D.傅氏级数 ８.下列信号中，（ C ）信号的频谱是连续的。
A.12()sin()sin(3)x t A t B t ωϕωϕ=+++B.()5sin 303sin 50x t t t =+C.0()sin at x t e t ω-=⋅９.连续非周期信号的频谱是（ C ）。
A.离散、周期的B.离散、非周期的C.连续非周期的D.连续周期的 10.时域信号，当持续时间延长时，则频域中的高频成分（ C ）。
A.不变B.增加C.减少D.变化不定11.将时域信号进行时移，则频域信号将会（ D ）。
A.扩展B.压缩C.不变D.仅有移项 12.已知()12s i x t t t ωδ= ,()x t t ωδ=为单位脉冲函数，则积分()()2x t t dt πδω∞-∞⋅-⎰的函数值为（ C ）。
A ．6 B.0 C.12 D.任意值 13.如果信号分析设备的通频带比磁带记录下的信号频带窄，将磁带记录仪的重放速度（ B ），则也可以满足分析要求。
测试技术试题含答案
一.填空题:1.同频的正弦信号和余弦信号,其相互相关函数是()的.2.压电式传感器使用()放大器,此方法使传输电压几乎不受电缆长度的影响.3.中心频率能自动跟随某参考信号频率而变化的滤波器成为()滤波器.4.一阶系统的时间常数为T,被测信号的频率为1/T,则信号经过测试系统后,输出信号与输入信号的相位差为().5.变间距式电容传感器的灵敏度与()成反比,所以适合于微小位移的测量.变面积式电容传感器的灵敏度与()成反比,所以不适合微小位移的测量. 6.测试系统的静态特性有()、（）、（）。
在测试装置中，从调制信号的方法来看，当用12K H Z的交流信号作为电桥的激励电压时，其作用在于生成（）波。
7某信号能够用明确的数学关系式来描述，可以准确预计其来任意时刻的值，则该信号称为（）。
8可变磁阻式传感器的灵敏度与气隙大小的关系是：气隙越小，灵敏度（）。
9从信号的周期性来看，有阻尼衰减的自由震动信号是有（）特性的信号。
10数字信号是指明时间和幅值都具有（）特性的信号。
11虽然信号可在时域或频域中描述，但是其（）是不变的。
12带滤波器的中心频率F=500H Z，负3分贝点的带宽B=10H Z，则该滤波器的品质因数Q=（）。
13周期信号的频谱是离散的，同时周期信号具有（）和（）特性。
14传感器按输入量分，大致有（）、（）、（）、（）等类型。
15压电式传感器是利用某些材料的（）特性来制作的传感器。
16正弦信号的自相关函数是一个同频的（）函数。
17A/D转换是将（）信号转换成（）信号的装置。
18直流电桥的平衡条件是（）。
19磁带记录仪快录慢放将使重放信号的频带（）。
20压阻效应是指单晶半导体材料在沿某一轴向受到外力作用时，其（）发生变化。
21滤波器带宽B和响应建立时间T e的乘积通常选取在B T e=().22当被测量是一个单向向量，要求传感器单向灵敏度（），其横向灵敏度（）。
23传感器的灵敏度越高，则线性范围就（）。
测试技术试卷及答案
测试技术试卷及答案 TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】一、 填空题（20分，每空1分）1.测试技术是测量和实验技术的统称。
工程测量可分为 静态测量 和 动态测量 。
2.测量结果与 被测真值 之差称为 测量误差 。
3.将电桥接成差动方式习以提高 灵敏度 ，改善非线性，进行 温度 补偿。
4.为了 补偿 温度变化给应变测量带来的误差，工作应变片与温度补偿应变片应接在相邻 桥臂上。
5．调幅信号由载波的 幅值携带信号的信息，而调频信号则由载波的 频率 携带信号的信息。
6．绘制周期信号()x t 的单边频谱图，依据的数学表达式是 傅氏三角级数中的各项系数 ，而双边频谱图的依据数学表达式是 傅氏复指数级数中的各项系数 。
7．信号的有效值又称为 均方根值 ，有效值的平方称为 均方值2ψ ，它描述测试信号的强度(信号的平均功率)。
8．确定性信号可分为周期信号和非周期信号两类，前者频谱特点是离散的，后者频谱特点是 连续的 。
9.为了求取测试装置本身的动态特性，常用的实验方法是 频率响应法 和 阶跃响应法 。
10.连续信号()x t 与0()t t δ-进行卷积其结果是：0()()x t t t δ*-= 0()x t t - 。
其几何意义是 把原函数图像平移至0t 位置处 。
二、 选择题（20分，每题2分） 1．直流电桥同一桥臂增加应变片数时，电桥灵敏度将(C)。
A ．增大B ．减少 C.不变 D.变化不定2．调制可以看成是调制信号与载波信号(A)。
A 相乘B ．相加C ．相减 D.相除3．描述周期信号的数学工具是(D)。
A ．相关函数B ．拉氏变换C ．傅氏变换 D.傅氏级数4．下列函数表达式中，(B)是周期信号。
A ．5cos100()00t t x t t π⎧≥⎪=⎨⎪<⎩当当 B ．()20cos20()at x t e t t π-=-∞<<+∞ C ．()5sin 2010cos10()x t t tt ππ=+-∞<<+∞ 5．时域信号的时间尺度压缩时，则其频带的变化为(B)。
中国矿业大学《检测与转换技术》试卷
中国矿业大学《检测与转换技术》试卷中国矿业大学2007～2008学年第 1 学期《检测与转换技术》试卷（A）卷考试时间：100 分钟考试方式：开卷学院班级姓名学号1、以下哪一种情况可能产生疏失误差？（ b ）A 雷电的干扰B 检测装置的指示刻度不准C 电路器件的热噪声影响D 传感器的不稳定2、下列传感器的应用中哪个适合高频反射式涡流传感器？（）A 金属工件表面光洁度的测定B金属材料内部缺陷的检测C金属材料厚度测量D 纸质产品自动生产线上的计数检测3、某量程为1000Kg的秤，相对误差是1%，则测量10Kg重物的绝对误差是（）A 1KgB 10％C 0.1KgD 10Kg4、描述检测系统的动态特性指标是（）A 使用寿命B 反应时间C 零点漂移D 分辨率5、下列温度传感器中，测量温度范围较大的是（）A 热电偶B 铜热电阻C 半导体热敏电阻D 铂热电阻6、下列哪一种传感器的输入输出特性是非线性的？（）A 变面积式电容传感器 B变极距式电容传感器C 变介质式电容传感器 D螺管式自感传感器7.下列温度测量中哪一种热惯性小，适合温度的快速测量？（）A 用热电偶测量温度B 用温度计测量温度C 用铜热电阻测量温度D 用铂热电阻测量温度8、用下哪一种检测方法的灵敏度高？（）A 采用差动电桥B 采用电流源供电C 采用有源电路D 采用双差电桥9、用下哪一种检测方法的非线性误差大？（）A 采用差动电桥B 采用电流源供电C 采用有源电路D 采用相对臂电桥10、影响检测装置输出稳定性的主要原因之一是（）A 疏失误差B 随机误差C 零点漂移D 系统误差二、设计与计算（每题10分，共30分）1.试画出利用霍尔传感器测量电流的电路（注意不等位电势的补偿）。
2.试画出一种利用变介质型电容传感器，能够检测位移的差动传感装置。
3．对某部件的位移进行了十次等精度测量，其读数为：8.06; 8.12; 8.09; 8.10; 8.08;8.11; 8.07; 8.10; 8.06; 8.09 (mm) （15分）（1）试求部件位移的算术平均值？（2）试求部件位移测量的均方根误差？（3）写出部件位移测量结果的表达式？三、创新思考与设计（40分）试用所学的传感器设计2~3种不同原理的加速度检测装置。
《测试技术》习题答案
《测试技术》习题答案绪论1 .举例说明什么是测试？答：(1) 测试例⼦：为了确定⼀端固定的悬臂梁的固有频率，我们可以采⽤锤击法对梁进⾏激振，再利⽤压电传感器、电荷放⼤器、波形记录器记录信号波形，由衰减的振荡波形便可以计算出悬臂梁的固有频率。
（2）结论：由本例可知：测试是指确定被测对象悬臂梁的属性—固有频率的全部操作，是通过⼀定的技术⼿段—激振、拾振、记录、数据处理等，获取悬臂梁固有频率的信息的过程。
2.测试技术的任务是什么？答：测试技术的任务主要有:通过模型试验或现场实测，提⾼产品质量；通过测试，进⾏设备强度校验，提⾼产量和质量；监测环境振动和噪声，找振源，以便采取减振、防噪措施；通过测试，发现新的定律、公式等；通过测试和数据采集，实现对设备的状态监测、质量控制和故障诊断。
3. 以⽅框图的形式说明测试系统的组成，简述主要部分的作⽤。
（1）测试系统⽅框图如下：（2）各部分的作⽤如下：●传感器是将被测信息转换成某种电信号的器件；●信号的调理是把来⾃传感器的信号转换成适合传输和处理的形式；●信号处理环节可对来⾃信号调理环节的信号，进⾏各种运算、滤波和分析；●信号显⽰、记录环节将来⾃信号处理环节的信号显⽰或存贮。
●模数（A/D）转换和数模（D/A）转换是进⾏模拟信号与数字信号相互转换，以便⽤计算机处理。
求正弦信号的绝对均值和均⽅根值。
2 .解(1)(2)5.设有⼀时间函数f(t)及其频谱如图所⽰。
现乘以余弦函数cosω0t（ω0>ωm）。
在这个关系中函数f(t)称为调制信号，余弦函数cosω0t称为载波。
试求调幅信号的f(t)cosω0t傅⽒变换，并绘制其频谱⽰意图。
⼜：若ω0<ωm将会出现什么情况？解：(1)令(2) 根据傅⽒变换的频移性质，有：频谱⽰意图如下：(3) 当ω0<ωm时，由图可见，出现混叠，不能通过滤波的⽅法提取出原信号f(t)的频谱。
1. 已知信号的⾃相关函数，求该信号的均⽅值。
《检测技术》期末考试复习题及参考答案
《检测技术》期末考试复习题及参考答案检测技术复习题（课程代码392220）⼀、单项选择题1.按误差出现的规律分，下列误差不属于系统误差的是（）A电⼦电路的噪声⼲扰产⽣的误差；B仪表本⾝材料，零件⼯艺上的缺陷；C测量者不良读数习惯引起的误差；D测试⼯作中使⽤仪表的⽅法不正确；2．下列传感器可以测量温度的是（）A 应变⽚B AD590C 氯化锂D CCD传感器3. 下列传感器不可以测量振动的是（）A 应变⽚ B电容传感器C SHT11D 压电传感器4．下列测量最准确的是（）A 65.98±0.02mmB 0.488±0.004mmC 0.0098±0.0012mmD 1.98±0.04mm5．下列哪些指标不属于传感器的静态指标（）A 精度 B灵敏度C阻尼⽐ D 线性度6．莫尔条纹的移动对被测位移量所起的作⽤是（）A 调制B 放⼤C 细分D 降噪7．电涡流式传感器利⽤涡流效应将检测量的变化转换成线圈的（）A 电阻变化B 电容变化C 涡流变化D 电感变化8．变压器隔离电路中赖以传递信号的途径是（）A.光电耦合B.磁通耦合C.漏电耦合D.电容耦合9．光照射在某些半导体材料表⾯上时，半导体材料中有些电⼦和空⽳可以从原来不导电的束缚状态变为能导电的⾃由状态，使半导体的导电率增加，这种现象叫（）A 内光电效应B 外光电现象C 热电效应D 光⽣伏特效应10．下列不具有压电特性的材料是（）A ⽯英B 钛酸钡C PVC薄膜D 霍尔⽚11．⼀般意义上的传感器包含了敏感元件和（）两个组成部分。
A放⼤电路 B 数据采集电路C 转换电路D滤波电路12．DS18B20默认的温度分辨率是（）A 0.5℃B 0.25℃C 0.125℃D 0.0625℃13．两⽚压电元件串联与单⽚相⽐，下列说法正确的是（）A串联时输出电压不变，电荷量与单⽚时相同；B串联时输出电压增加⼀倍，电荷量与单⽚时相同；C 串联时电荷量时增加⼀倍，电容量不变；D串联时电荷量增加⼀倍，电容量为单⽚的⼀半；14．下列哪些指标不属于传感器的静态指标（）A 精度 B灵敏度C频率响应 D 线性度15．热电阻的引线电阻对测量结果有较⼤影响，采⽤（）引线⽅式测量精度最⾼。
测试技术考试试题库(带答案)
测试技术考试试题库（带答案）一，学院班级姓名学号题号一二三四五六总分得分一、填空（每空 1 份，共20 分）1．测试技术的基本任务是。
2．从时域看，系统的输出是其输入与该系统的卷积。
3．信号的时域描述，以为独立变量；而信号的频域描述，以为独立变量。
4．如果一个信号的最高频率为50Hz，为了防止在时域采样过程中出现混叠现象，采样频率应该大于Hz。
5．在桥式测量电路中，根据其的性质，可将其分为直流电桥与交流电桥。
6．金属电阻应变片与半导体应变片的主要区别在于：前者利用引起的电阻变化，后者利用变化引起的电阻变化。
7．压电式传感器是利用某些物质的而工作的。
8．带通滤波器的上下限截止频率为fc2、fc1，其带宽 B = ；若其带宽为1/3 倍频程则fc2 = fc1。
9．属于能量控制型的传感器有、等。
10 根据载波受调制的参数不同，调制可分为、、。
11 相关滤波的工作原理是。
12 测试装置的动态特性可以用函数、函数和函数进行数学描述。
二、选择题（把正确答案前的字母填在空格上，每题 1 分，共10 分）1．不能用确定的数学公式表达的信号是信号。
A 复杂周期B 非周期C 瞬态D 随机2．平稳随机过程必须。
A 连续B 统计特征与时间无关C 各态历经D 统计特征等于时间平均3．一阶系统的动态特性参数是。
A 固有频率B 阻尼比C 时间常数D 灵敏度4．系统在全量程内，输入量由小到大及由大到小时，对于同一个输入量所得到的两个数值不同的输出量之间的最大差值称为。
A 回程误差B 绝对误差C 相对误差D 非线性误差5．电阻应变片的输入为。
A 力B 应变C 速度D 加速度6．用于评价系统的输出信号和输入信号之间的因果性。
A 传递函数B 互相关函数C 互谱密度函数D 相干函数7．为使电缆的长短不影响压电式传感器的灵敏度，应选用放大器。
A 电压B 电荷C 微分D 积分8．在测量位移的传感器中，符合非接触测量而且不受油污等介质影响的是传感器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一， 学院 一 班级 二 三 四 姓名 五 学号 六 总分
题号 得分
一、填空（每空 1 份，共 20 分） 1． 测试技术的基本任务是 获取有用的信息 。 2． 从时域看，系统的输出是其输入与该系统 脉冲响应函数 的卷积。 3． 信号的时域描述，以 时间( t )为独立变量；而信号的频域描述，以 频率 f 或 ( ) 为独 立变量。 4． 如果一个信号的最高频率为 50Hz，为了防止在时域采样过程中出现混叠现象，采样频 率应该大于 100 Hz。 5． 在桥式测量电路中，根据其 的性质，可将其分为直流电桥与交流电桥。 6． 金 属 电 阻 应 变 片 与 半 导 体 应 变 片 的 主 要 区 别 在 于 ： 前 者 利 用 引起的电阻变化，后者利用 变化引起的电阻变化。 7． 压电式传感器是利用某些物质的 而工作的。 8． 带通滤波器的上下限截止频率为 fc2、fc1，其带宽 B = ；若其带宽 为 1/3 倍频程则 fc2 = fc1。 9． 属于能量控制型的传感器有 、 等。 10 根据载波受调制的参数不同，调制可分为 、 、 。 11 相关滤波的工作原理是 。 12 测 试 装 置 的 动 态 特 性 可 以 用 函数、 函数和 函数进行数学描述。 二、选择题（把正确答案前的字母填在空格上，每题 1 分，共 10 分） 1—5 D B C A B 6—10 D B D B D 1． 不能用确定的数学公式表达的信号是 信号。 A 复杂周期 B 非周期 C 瞬态 D 随机 2． 平稳随机过程必须 。 A 连续 B 统计特征与时间无关 C 各态历经 D 统计特征等于时间平均 3． 一阶系统的动态特性参数是 。 A 固有频率 B 阻尼比 C 时间常数 D 灵敏度 4． 系统在全量程内，输入量由小到大及由大到小时，对于同一个输入量所得到的两个数值 不同的输出量之间的最大差值称为 。 A 回程误差 B 绝对误差 C 相对误差 D 非线性误差 5． 电阻应变片的输入为 。 A 力 B 应变 C 速度 D 加速度 6． 用于评价系统的输出信号和输入信号之间的因果性。 A 传递函数 B 互相关函数 C 互谱密度函数 D 相干函数 7． 为使电缆的长短不影响压电式传感器的灵敏度，应选用 放大器。 A 电压 B 电荷 C 微分 D 积分 8． 在测量位移的传感器中，符合非接触测量而且不受油污等介质影响的是 传感器。 A 电容式 B 压电式 C 电阻式 D 电涡流式 9． 信号分析设备可分析的频率低于磁带记录仪记录信号的频率，可将磁带 ， 也可达到分析的目的。 A 重放速度放快 B 重放速度放慢 C 重放速度不变 D 多放几次 10. 一阶系统的阶跃响应中，超调量 。 A 存在，但<5％ B 存在，但<1 C 在时间常数很小时存在 D 不存在
图1 （1） 这一波形是自相关函数还是互相关函数？为什么？ （2） 从波形中可以获得信号的哪些信息？ 五、计算题（共 14 分） 1． （6 分）已知低通滤波器的频率响应函数为
1 ， 式中 0.05s 1 j 当输入信号为 x(t ) 0.6 cos(60t ) 0.5 cos(100t 45 ) 时，求滤波器的稳态输出 y (t ) 2． （4 分）有一信号 x(t ) A cos(t ) ，初始相角 为一随机变量； H ( )
4． 100Hz 5． 激励电压（或工作电压或桥压或电源） 6． 导体机械形变、半导体电阻率的（或半导体压阻效应） 7． 压电效应 8． f c 2 f c1 、 3 2 （或 1.26） 9． 电阻式传感器、涡电流传感器、电容式传感器、电感式传感器等，答对任何两 个均得 2 分 10． 调幅、调频、调相 11． 同频相关不同频不相关/同频检测原理 12． 传递、频率响应、脉冲响应 二、 选择题（每题 1 分，答对得分，答错不得分，共 10 分） 1—5 D B C A B 6—10 D B D B D 三、 判断题（每题 1 分，答对得分，答错不得分，共 10 分） 1—5 ×√×√√ 6—10 √×√×√ 四、 简答题（每题 5 分，断题（用√或×表示，在正确的题目对应的括号里填√，反之填 ×，每题 1 分，共 10 分） 1． （ × ）非周期信号的频谱是连续的。 2． （ ）传递函数相同的各种装置，其动态特性均相同。 3． （ × ）调幅波是载波与调制信号的叠加。 4． （ ）涡流传感器属于有源传感器。 5． （ ）滑线变阻器式传感器不适于微小位移量的测量。 6． （ ）窗函数频谱的主峰瓣越窄，旁瓣幅度越小，用其截取信号所引起的误差越小。 7． （ × ）恒带宽滤波器的中心频率越高，其带宽越宽。 8． （ ）随机激振属于宽带激振法。 9． （ × ）压电式加速度计的灵敏度越高，其工作频率越宽。 10.（ ）若系统是完全线性的，则输入输出的相干函数一定为 1。 四、简答题（每题 5 分，共 30 分） 1． 已 知 周 期 方 波 的 傅 立 叶 级 数 展 开 式 为
试求 1）求其自相关函数；2）确定其均值和方差。 3． （4 分）以阻值 R 120 ，灵敏度 S 2.5 的电阻丝应变片与阻值为 120 的固定电阻 组成电桥，供桥电压为 4V，并假定负载电阻无穷大，当应变片的应变为 1000 时， 分别求出单臂、双臂电桥的输出电压 xx 大学 200X—200X 学年第一学期 《传感器与测试技术》期末考试试卷参考答案 学院 _ 年级 _ 考试班级 ___ 一、 填空( 每空 1 分，答对得分，答错不得分，共 20 分) 1． 获取有用的信息 2． 脉冲响应函数 3． 时间( t )、频率 f 或 ( )
x(t )
8A 1 1 sin 0 t sin 30 t sin 50 t 3 5
试绘出该周期方波的单边幅值谱，并说明其频谱特点。 2． 二阶测试装置的两个动态特性参数是什么？为了实现不失真测试，如何确定其取值范 围？ 3． 何谓不失真测试？实现测试不失真的测试装置的幅频和相频特性应如何？ 4． 信号的预处理包括那些环节？ 5． 为什么在动态电阻应变仪上除了设有电阻平衡旋钮外，还设有电容平衡旋钮？ 6． 测得两个同频正弦信号的相关函数波形如图 1，问：
