工字梁端面受力分析

矿用工字钢梯形支架梁受力分析

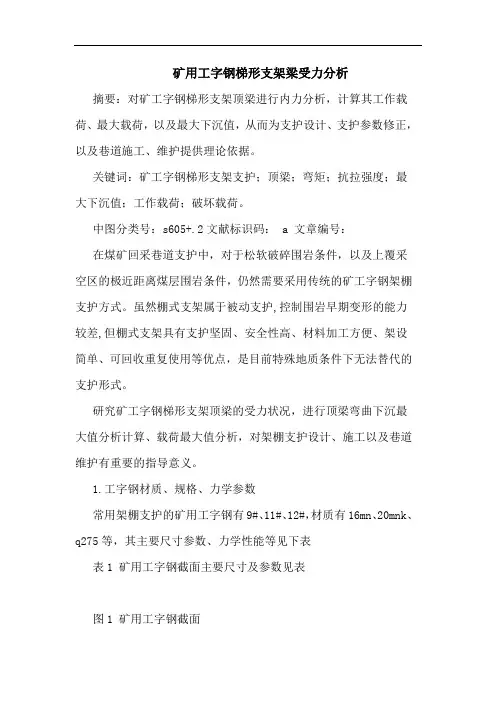

矿用工字钢梯形支架梁受力分析摘要：对矿工字钢梯形支架顶梁进行内力分析，计算其工作载荷、最大载荷，以及最大下沉值，从而为支护设计、支护参数修正，以及巷道施工、维护提供理论依据。

关键词：矿工字钢梯形支架支护；顶梁；弯矩；抗拉强度；最大下沉值；工作载荷；破坏载荷。

中图分类号：s605+.2文献标识码： a 文章编号：在煤矿回采巷道支护中，对于松软破碎围岩条件，以及上覆采空区的极近距离煤层围岩条件，仍然需要采用传统的矿工字钢架棚支护方式。

虽然棚式支架属于被动支护,控制围岩早期变形的能力较差,但棚式支架具有支护坚固、安全性高、材料加工方便、架设简单、可回收重复使用等优点，是目前特殊地质条件下无法替代的支护形式。

研究矿工字钢梯形支架顶梁的受力状况，进行顶梁弯曲下沉最大值分析计算、载荷最大值分析，对架棚支护设计、施工以及巷道维护有重要的指导意义。

1.工字钢材质、规格、力学参数常用架棚支护的矿用工字钢有9#、11#、12#，材质有16mn、20mnk、q275等，其主要尺寸参数、力学性能等见下表表1 矿用工字钢截面主要尺寸及参数见表图1 矿用工字钢截面表2矿用工字钢力学性能2. 矿工字钢梯形支架梁的力学模型工字钢梯形支架视支架本身为支护体，围岩为载荷，顶梁符合工程力学中的简支梁条件，其受力状况属于均布载荷类型。

应用受均布载荷的简支梁进行受力状况分析计算。

工字钢棚式支架顶梁的破坏机理是由于支架上弯曲力矩达到极限后，产生的最大拉应力超过材料的抗拉强度，从而导致顶梁变形、破坏而失去承载力。

3.梁的最大弯矩计算图2简支梁的力学模型如上图，根据受均布载荷的梁的弯曲内力计算公式，梁在x点处的弯矩为m=在梁的中点截面处弯矩最大，其值为：mmax= （1）式中：mmax为工字钢顶梁受到的最大弯矩均布载荷工字钢梁的净跨长度，不含棚爪部分。

3.工字钢顶梁受到的最大拉应力计算根据工程力学知识，弯矩最大的截面为危险截面，最大正应力位于最大弯矩所在截面上距中性轴最远的地方。

工字梁与箱型柱固接节点的极限承载力分析

工字梁与箱型柱固接节点的极限承载力分析例如，当工字梁的刚度不够时，对接头产生剪切或者弯曲作用，使得整个固接部分出现危险，从而出现事故。

因此必须增大工字梁和连接板的厚度来满足要求。

通常采用的办法是：一是在钢板上再加焊一个角钢，提高板面刚度；二是在两块钢板之间增加中间连板以加强连接强度。

不管哪种方案都会带来新的问题，就是应力集中问题。

为了解决这个问题，可以在工字梁端部增加约束边，由连板和约束边组成约束体系，以减少板内的应力，降低屈服荷载，有效地防止剪切破坏和弯曲破坏。

若在中间板的周围再焊上角钢，既能满足刚度要求，又避免应力集中问题。

将混凝土构件裂缝定义为：“是混凝土内部受拉区的塑性裂缝”。

分析表明：由于钢筋混凝土裂缝扩展的主要原因是受拉应力引起的。

随着结构受力程度的不断提高，裂缝宽度逐渐变大，这就是开始出现塑性裂缝。

在工字梁与箱形柱的固接节点中，混凝土配制强度偏低，混凝土振捣不密实，因而不但应力状态发生改变，而且表现为各类裂缝。

主要的裂缝特征是：纵横向呈现出网状，出现细小裂缝。

不同的裂缝，往往反映了不同的应力水平。

梁板内的竖向裂缝往往是导致工字梁失稳的主要原因。

预防工字梁开裂的关键是控制裂缝的宽度、数量和位置，也就是说控制裂缝的发展方向和趋势。

从理论上讲，纵向裂缝是有利于结构抗震的，因为裂缝可能造成受压区的相对集中，有利于降低配筋率和减小截面尺寸，从而可能起到抗震作用。

当然，裂缝数量和宽度的不断增大，也会影响到结构的正常使用，使其承载能力降低。

总之，控制好裂缝的数量和宽度是十分重要的。

按照工字梁裂缝的形式可分为纵向裂缝、横向裂缝、斜向裂缝。

如果裂缝超过规范允许值，必须及时进行修补。

常见的修补措施有：配置加筋和涂抹环氧树脂胶泥等。

加筋可提高工字梁的刚度和延性，防止裂缝继续发展。

通常在工字梁端部的钢筋应予以适当加粗。

本文通过一些工程实例来分析研究工字梁与箱形柱的固接节点问题。

研究工字梁与箱形柱的固接节点的作用机理，研究箱形柱的加固方案，比较箱形柱与工字梁的不同连接方式，并对工字梁进行了静力计算。

工字梁

目录1 结构和母材性能分析 (3)1.1 母材化学成分于力学性能 (3)1.2工字型梁的受力情况 (4)2 工艺流程图 (5)2.1工字型梁的生产工艺流程图如图2-1所示： (5)3 工字型梁主体生产流程 (5)3.1购买钢材 (5)3.2钢材复检 (6)3.3钢材预处理 (6)3.3.1 表面预处理 (6)3.3.2 钢材矫正 (6)3.4号料 (6)3.5下料 (10)3.5.1气割下料 (10)3.5.2 气割的相关注意事项 (10)3.6拼接 (12)3.7装配、焊接 (13)3.7.1 工字型梁的装配 (13)3.7.2工字梁的纵缝焊接 (14)3.7.3工字梁的矫正 (15)3.8定尺加工 (16)3.9检验和出厂 (16)4 焊接变形 (16)4.1产生焊接变形的原因 (16)4.2焊接变形的种类 (17)4.3允许的焊接收缩量 (18)4.4影响变形的因素 (19)5 埋弧自动焊焊接原理及特性 (20)5.1埋弧焊的原理 (20)5.2埋弧焊的优缺点 (20)5.3埋弧焊的应用 (22)5.4埋弧焊的焊接参数 (22)参考文献 (25)1 结构和母材性能分析1.1 母材化学成分于力学性能Q235B有一定的伸长率、强度，良好的韧性和铸造性，易于冲压和焊接，广泛用于一般机械零件的制造。

主要用于建筑、桥梁工程上质量要求较高的焊接结构件。

Q235材料的具体化学成分见表1-1：表1-1 碳素钢Q235材料化学及力学性能Q235B由于低碳钢含碳量低，锰、硅含量也少，所以，通常情况下不会因焊接而产生严重硬化组织或淬火组织。

低碳钢焊后的接头塑性和冲击韧度良好，焊接时，一般不需预热、控制层间温度和后热，焊后也不必采用热处理改善组织，整个焊接过程不必采取特殊的工艺措施，焊接性优良。

Q235A和Q235B的区别：钢材皆属于碳素钢。

在国家标准GB700—88中，对Q235A和Q235B的材质区分主要在钢材的含碳量方面，材质是Q235A的材质含碳量在0.14—0.22﹪之间；Q235B 的材质不做冲击实验，而是常做温冲击实验，V型缺口。

工字形截面梁柱节点翘曲传递分析的开题报告

工字形截面梁柱节点翘曲传递分析的开题报告一、研究背景随着建筑结构体系的不断发展和完善，工字形截面梁柱作为一种常见的结构构件，被广泛应用于各类建筑物的构建中。

然而，在实际的结构工程中，由于受到外部荷载的影响以及内部材料变形的影响，工字形截面梁柱节点会出现翘曲现象，导致节点的受力性能出现明显的下降，并且可能会引起结构的失效。

因此，研究工字形截面梁柱节点翘曲传递规律，对于深入了解该类结构的受力特性及其在实际工程中的应用具有重要的意义。

本文将通过对节点翘曲传递规律的研究，揭示工字形截面梁柱节点的受力机理，为工程实践提供理论依据。

二、研究目的本文旨在通过对工字形截面梁柱节点翘曲传递规律的实验研究和理论分析，探讨该类节点的受力特性及其失效机制。

具体目标包括：1.分析工字形截面梁柱节点翘曲传递的主要因素和机理；2.建立工字形截面梁柱节点翘曲传递的数学模型，并进行仿真分析；3.通过实验验证数学模型的准确性和可靠性，探究工字形截面梁柱节点翘曲传递规律；4.总结翘曲传递对节点受力性能的影响和失效机制，提出相应的防控措施。

三、研究内容本文将从如下几个方面展开研究：1.工字形截面梁柱节点翘曲传递的主要因素和机理通过对节点结构和受力特性的分析，探讨节点翘曲传递的主要机理。

结合材料力学基础理论，分析节点翘曲传递与材料变形之间的关系，提出翘曲传递的主要影响因素。

2.建立工字形截面梁柱节点翘曲传递的数学模型基于节点翘曲传递的主要影响因素，建立工字形截面梁柱节点翘曲传递的数学模型，并进行仿真分析。

通过对数值模型的建立和计算，探讨节点翘曲传递的规律和特点，并绘制受力-位移曲线，分析节点在翘曲传递过程中的受力机制和变形性能。

3.实验验证数学模型的准确性和可靠性通过对工字形截面梁柱节点的实验研究，验证数学模型的准确性和可靠性。

实验内容包括悬臂梁试验、双约束梁试验等，通过对实验数据的分析，验证数学模型的有效性和实用性。

4.分析翘曲传递对节点受力性能的影响和失效机制通过分析实验数据和仿真模拟结果，揭示翘曲传递对节点受力性能的影响和失效机制。

工字梁的设计原理

工字梁的设计原理工字梁是一种常用的结构材料，具有强度高、刚度大、稳定性好等特点，广泛应用于建筑、桥梁、机械制造等领域。

它的设计原理主要涉及几何结构、受力分析、材料力学和设计准则等方面。

首先，工字梁的设计基于几何结构原理。

工字梁的截面形状呈工字形，其中上下翼板与腹板连接形成了梁的截面形象，并且工字梁在截面形状与尺寸上具有对称性。

工字梁的截面形象为工字形状，可以充分发挥材料的性能，提高翼板和腹板的受力性能。

此外，工字梁截面形状还能减小自重和提高抗剪性能。

其次，工字梁的设计基于受力分析原理。

工字梁主要受到弯曲和剪力的作用。

弯曲力会在梁的上下翼板和腹板产生应力和变形，其大小受到梁的跨度、荷载和材料强度的影响。

而剪力是垂直于工字梁截面的力，作用于腹板上，容易导致腹板产生剪应力和剪变形。

工字梁的设计需要根据实际受力情况进行受力分析，计算出相应的弯曲应力、剪应力和变形情况。

第三，工字梁的设计考虑了材料力学原理。

对于工字梁的材料来说，主要有两种应力，即拉应力和压应力。

在直线部分，翼板承受拉力或压力，而腹板则承受剪应力。

在弯曲部分，上翼板的上表面和下翼板的下表面受到压应力，而下翼板的上表面和上翼板的下表面则受到拉应力。

工字梁的设计需要确保材料能够承受应力并不产生破坏。

最后，工字梁的设计需要遵循相关的设计准则。

例如，在设计工字梁时，需要根据国家和地区的规范和标准，确定截面形状、尺寸和材料强度等参数。

此外，设计时还需要考虑结构的安全性、经济性和施工性等因素。

通过合理选择截面形状、材料和梁的尺寸，可以使工字梁在保持一定强度和刚度的同时，尽可能减小材料使用量和结构成本。

总之，工字梁的设计原理包括几何结构、受力分析、材料力学和设计准则等方面。

设计合理的工字梁能够确保结构的安全性和稳定性，满足结构的使用要求，并且在实际工程中具有良好的经济性和施工性。

ANSYS工字钢梁结构静力分析

ANSYS---工字钢梁结构静力分析一工字钢梁，两端均为固定端，其截面尺寸为:m d m c m b m a m l 03.0,02.0,2.0,16.0,0.1=====试建立该工字钢梁的三维实体模型，并在考虑重力的情况下对其进行结构静力分析。

其他已知参数如下：弹性模量E= 206GPa ；泊松比3.0=u ；材料密度3/7800m kg =ρ；重力加速度2/8.9s m g =；作用力Fy 作用于梁的上表面沿长度方向中线处，为分布力，其大小Fy=-5000N 。

一、确定工字钢梁截面各点。

二、将各点连接。

三、做出截面图。

四、建立三维实体。

五、网络划分六、施加位移约束（端面施加）。

七、选择施力节点。

八、施加载荷。

九、云图。

结果：S O L U T I O N O P T I O N SPROBLEM DIMENSIONALITY. . . . . . . . . . . . .3-DDEGREES OF FREEDOM. . . . . . UX UY UZANAL YSIS TYPE . . . . . . . . . . . . . . . . .STATIC (STEADY-STA TE)GLOBALL Y ASSEMBLED MA TRIX . . . . . . . . . . .SYMMETRICL O A D S T E P O P T I O N SLOAD STEP NUMBER. . . . . . . . . . . . . . . . 1TIME AT END OF THE LOAD STEP. . . . . . . . . . 1.0000NUMBER OF SUBSTEPS. . . . . . . . . . . . . . . 1STEP CHANGE BOUNDARY CONDITIONS . . . . . . . . NOINERTIA LOADS X Y ZACEL . . . . . . . . . . . . 0.0000 9.8000 0.0000PRINT OUTPUT CONTROLS . . . . . . . . . . . . .NO PRINTOUTDA TABASE OUTPUT CONTROLS. . . . . . . . . . . .ALL DATA WRITTEN FOR THE LAST SUBSTEP。

工字形截面梁的整体弯扭失稳的临界载荷

工字形截面梁的整体弯扭失稳的临界载荷1. 引言在工程结构设计和力学分析中，梁是一种常见的结构元件，它承担着承载和传递荷载的重要作用。

工字形截面梁作为一种常见的梁型，在工程实践中得到了广泛的应用。

然而，对于工字形截面梁的整体弯扭失稳的临界载荷问题，一直以来都是工程结构力学中的一个重要且复杂的问题。

本文将从多个方面深入探讨这一主题，以便读者能够全面理解工字形截面梁在弯扭失稳方面的特性和相关知识。

2. 梁的整体弯扭失稳让我们来介绍一下梁的整体弯扭失稳。

弯曲和扭转是梁在受力过程中常见的载荷形式，而弯扭失稳是指在梁的受力过程中，由于受到弯曲和扭转共同作用而导致梁整体失稳的现象。

在工字形截面梁中，由于其特殊的截面形状和几何特性，使得其在受力过程中更容易发生整体弯扭失稳。

3. 工字形截面梁的特性和受力分析接下来，让我们来分析工字形截面梁的特性和受力分析。

工字形截面梁的截面形状呈“工”字形，具有较大的惯性矩，使得其在受力过程中具有较好的承载能力。

然而，由于工字形截面梁的截面形状对于弯曲和扭转的抗性并不均匀，因此在受力过程中容易出现整体弯扭失稳的问题。

此时，我们需要对工字形截面梁进行深入的力学分析和计算，以确定其整体弯扭失稳的临界载荷。

4. 整体弯扭失稳的临界载荷计算方法针对工字形截面梁的整体弯扭失稳的临界载荷计算方法，我们应该着重从以下几个方面进行深入探讨。

可以通过理论计算和数值分析的方法，确定工字形截面梁在受力过程中的扭转刚度和弯曲刚度，从而计算其整体弯扭失稳的临界载荷。

还可以考虑采用试验和实测的方法，通过对工字形截面梁进行加载实验，获得其在实际工程中的整体弯扭失稳的临界载荷数据。

5. 个人观点和理解在我的个人观点和理解中，工字形截面梁的整体弯扭失稳是一个既复杂又重要的问题。

在工程实践中，我们需要充分认识和理解工字形截面梁的特性和受力特点，从而有效地分析和计算其整体弯扭失稳的临界载荷。

我认为采用综合的计算方法和实验手段，能够更加准确地确定工字形截面梁的整体弯扭失稳的临界载荷，为工程设计和结构安全提供重要的参考依据。

工字形截面梁的整体弯扭失稳的临界载荷

工字形截面梁的整体弯扭失稳的临界载荷工字形截面梁的整体弯扭失稳的临界载荷一、介绍工字形截面梁是工程中常见的结构，具有较好的承载性能和刚度。

然而，在受力过程中，由于外部载荷和作用力的影响，工字形截面梁可能会发生整体弯扭失稳。

了解工字形截面梁的整体弯扭失稳的临界载荷对于设计和实际工程具有重要意义。

本文将从多个方面对工字形截面梁的整体弯扭失稳的临界载荷进行全面评估和深度探讨。

二、理论分析1. 工字形截面梁的特点工字形截面梁通常由上、下翼缘和腹板构成，具有一定的对称性和刚度。

在受力过程中，工字形截面梁主要承受弯曲和扭转等复合力学作用。

工字形截面梁的整体弯扭失稳是由弯曲和扭转相互耦合引起的。

2. 弯曲和扭转的相互影响在工字形截面梁受力时，弯曲和扭转相互作用，形成了整体弯扭失稳。

在弯曲载荷作用下，工字形截面梁受到弯矩和弯曲应力的影响，导致腹板和翼缘发生变形和局部稳定性失效；在扭转载荷作用下，工字形截面梁受到扭矩和扭转剪应力的影响，导致整体结构扭转变形和稳定性失效。

工字形截面梁的整体弯扭失稳是由弯曲和扭转相互影响引起的。

3. 临界载荷的计算针对工字形截面梁的整体弯扭失稳问题，可以通过理论分析和计算方法得到临界载荷。

在计算过程中，需要考虑工字形截面梁的几何参数、材料性能、受力条件等因素，并建立相应的数学模型和理论模型，进行临界载荷的评估和计算。

三、案例分析以某桥梁工程中的工字形截面梁为例，进行整体弯扭失稳临界载荷的案例分析。

对该工字形截面梁的几何参数、材料性能和受力条件进行详细调查和分析；建立相应的数学模型和理论模型，进行临界载荷的计算和评估；对计算结果进行验证和分析，得出工字形截面梁的整体弯扭失稳的临界载荷。

通过案例分析，可以更加深入地理解工字形截面梁整体弯扭失稳临界载荷的评估方法和实际应用。

四、个人观点工字形截面梁的整体弯扭失稳临界载荷是一个复杂而重要的问题，需要综合考虑弯曲和扭转的相互影响，以及结构的几何和材料特性。

工字梁的受力特点

工字梁的受力特点
1. 工字梁的受力特点
(1)节点处的应力矩聚集：工字梁的结构特点是焊缝节点，当钢结构在
受力作用后，由于节点处生成很大的应力集中，那么当连接节点半径
不满足设计要求时，不仅焊缝失效，而且连接零件也会开裂；
(2)节点处的杆件不平行：工字梁受力，根据刚度原理，不能形成平行
支撑，其相邻杆件之间会存在不平行情况，如果安装定位不严格，多
半会造成下支座柔性，同时上支座受力过大；
(3)对细长物体的支撑效果好：工字梁的端部及节点的稳定性要求较高，而全长度的梁体受力后沿着纵向会有很大的挠度，因此只有长度较短，细长物体才能更好地被支撑；
(4)稳定性撞击及抗震能力较强：工字梁的节点位置会存在空腔，能够
抵消一定的稳定性撞击，并可以抵抗一定的抗震力，特别是在脆性材
料的应用上，通常不会产生裂纹且抗折强度高；
(5)抗弯、抗剪能力较强：当工字梁承受轴力、径向力的作用时，梁的
端部会发生弯曲或剪切变形，由于工字梁的介质性质及节点处的空腔
特性，能够增加抗弯、抗剪能力，从而得到较长的使用寿命。

钢结构工字形梁给定截面积条件下最大抗弯承载力截面尺寸探讨

钢结构工字形梁给定截面积条件下最大抗弯承载力截面尺寸探讨钢结构工字形梁是建筑工程中常见的承重结构之一，其在工程实践中扮演着非常重要的角色。

在设计阶段，确定工字形梁的截面尺寸是至关重要的一步，而其中最大抗弯承载力的确定更是直接关系到工字形梁的使用性能和安全性。

本文将针对给定截面积条件下工字形梁的最大抗弯承载力进行探讨，通过理论分析和实例计算，探讨不同截面尺寸对最大承载力的影响，以期为工字形梁的实际设计提供一定的参考和指导。

一、工字形梁的概述工字形梁是一种常用的钢结构梁，在工程中被广泛应用于大跨度建筑和桥梁等结构中。

其截面形状呈工字形，具有较好的受力性能和承载能力。

工字形梁的承载能力主要受到截面尺寸和材料性能的影响，在设计中需要精确计算和确定其最大抗弯承载力以保证结构的安全可靠。

二、最大抗弯承载力计算理论1. 最大抗弯承载力的计算方法工字形梁的最大抗弯承载力可以采用弯矩和截面抗弯能力之间的关系来计算，根据梁的受弯构件原理，可得到如下公式：M = σ × WM为工字形梁的弯矩，σ为截面抗弯应力，W为截面抗弯矩。

根据这个公式，可以通过计算截面抗弯应力和截面抗弯矩来确定工字形梁的最大抗弯承载力。

2. 截面抗弯应力和截面抗弯矩的计算工字形梁的截面抗弯应力主要受截面尺寸和材料性能的影响，可以通过以下公式来计算：S为截面模量，可以根据工字形梁的截面尺寸来计算得到。

截面抗弯矩W的计算公式为：f为材料的抗弯强度，也是一个与材料性能相关的参数。

通过计算这些参数，可以确定工字形梁的最大抗弯承载力。

三、不同截面尺寸对最大承载力的影响在设计工字形梁时，不同的截面尺寸会对最大抗弯承载力产生影响。

一般来说，截面尺寸越大，最大抗弯承载力就越大，但相应的重量和成本也会增加。

需要在保证结构安全的前提下，尽可能减小截面尺寸以节约材料并提高经济性。

下面通过一个实例计算来探讨不同截面尺寸对最大承载力的影响。

假设一根工字形梁的截面积为1000平方厘米，材料抗弯强度为300N/mm²，现在分别取不同的截面尺寸进行计算，得到的结果如下：1. 当工字形梁的截面尺寸为20cm×40cm时，计算得到的最大抗弯承载力为600KN。

大学生开放实验工字型梁弯曲力学性能分析

大学生开放实验工字型梁弯曲力学性能分析摘要：在结构设计中，经济合理的确定梁的截面尺寸是十分必要的。

目前较多采用的设计方法是先按经验和估算确定截面尺寸，然后根据强度、挠度进行验算。

本文对优化工字型截面与矩形截面结果进行了分析推导，展现优化设计方案效果，同时利用ANSYS进行了有限元弯矩性能分析，为今后改善梁截面形状最优化设计提供参考。

关键字；ANSYS；强度；挠度；工字型截面一、引言随着社会经济的迅速发展和建筑功能的多样化、城镇化建设步伐的不断加快以及建设用地日趋紧张和城市规划的需要促使建筑行业得以快速发展。

基于我国建筑设计发展迅速，建筑产品不断推陈出新且建筑业界及政府主管部门又大力强调要控制设计浪费。

在土木工程中，梁是房屋建筑、桥梁工程中最常见构件之一，工程中常见的梁的横截面形状有矩形、槽型、工字型等。

其中工字型相对于矩形截面梁强度跟刚度性能更好，所以本文结合大学生开放实验项目，从结构优化的角度选取了工字型梁进行了弯曲性能分析，并建立了ANSYS有限元分析模型进行了数值分析。

本文的研究具有实践意义和理论意义，通过本文的研究有利于工字型梁在钢结构等工程实践中的应用。

二、工字型截面梁在工程中的应用工字型截面梁在起重运输机械中应用广泛,其具有重量轻、抗弯刚度大、结构简单等优点.越来越多地替代箱型梁等闭口截面在重型机械中使用。

对于工字型截面梁，工程中更看重它能在节省材料的同时可以发挥更大的强度与稳定性。

工字形截面是由腹板和翼缘组成，腹板是矩形截面，且其高度远大于厚度，因此工字梁截面主轴抗弯截面惯性矩较大,可以承受很大的弯矩,而扭转截面系数往往很小,承受扭转的能力较弱。

工字梁截面的腹板是四边简支而翼板为三边简支一边自由的板,截面设计主要考虑的是强度和稳定性要达到安全要求[1]。

从材料力学知道，受弯构件在截面的正应力分布是相对于中性轴的三角形分布，上下纤维分别受压受拉；离中性轴越远的点正应力越大，中性轴附件各点的正应力很小，因此在不破坏截面整体性的前提下，可以把横截面中性轴附件的材料移到中性轴较远处[2]。

钢结构工字形梁给定截面积条件下最大抗弯承载力截面尺寸探讨

钢结构工字形梁给定截面积条件下最大抗弯承载力截面尺寸探讨
钢结构工字形梁一般用于大跨度建筑和工业厂房的横向梁，其在结构设计中承担着承
载和传递荷载的重要作用。

在实际工程中，为了保证工字形梁的安全性能和经济性，需要
对其进行合理的截面尺寸设计。

本文将对给定截面积条件下钢结构工字形梁的最大抗弯承
载力进行探讨，并对截面尺寸进行优化设计。

我们需要明确钢结构工字形梁的受力特点。

在受弯作用下，工字形梁的截面内部受到
了弯矩和剪力的作用，其中弯矩是决定梁抗弯承载力的重要因素。

弯矩大小与梁的截面尺
寸密切相关，因此需要通过合理的截面设计来提高梁的承载能力。

对于给定截面积条件下的工字形梁来说，其截面形状和尺寸是确定的。

在这种情况下，我们可以通过对截面的材料分布进行合理的设计，以提高工字形梁的抗弯承载力。

一般来说，工字形梁的截面形状包括上翼、下翼和腹板，我们需要根据这些部分的受力情况来进
行合理的材料分布。

钢结构工字形梁的截面尺寸优化设计也是一个重要的研究内容。

通过对截面尺寸的优
化设计，可以在满足给定截面积条件的前提下，使工字形梁的抗弯承载力达到最大化。

一
般来说，优化设计可以通过数值模拟和理论分析相结合的方式来进行，以找到最优的截面
尺寸。

钢结构工字形梁的最大抗弯承载力截面尺寸探讨是一个复杂而重要的工程问题。

通过
合理的截面设计和尺寸优化，可以提高工字形梁的抗弯承载能力，从而保证工程结构的安
全性和经济性。

希望本文的探讨能为相关领域的研究和工程实践提供一定的参考和指导。

工字梁端面受力分析

工字梁端面受力分析一工字梁型号为32a，跨度1000m，求其在集中力P1=8000N和P2=5000N作用下O点的挠度。

该工字梁材料的弹性模量为220Gpa，泊松比为0.3。

问题分析：选择梁单元进行分析。

求解步骤1.定义工作名和工作标题选择utility menu/file/change jobname选择utility menu/file/change title2.定义单元类型Main menu/preprocessor/element type/add/edit/deleteMain menu/preprocessor/real constants/add/edit/delete3.定义材料性能参数Main menu/preprocessor/material props/material modelsMain menu/preprocessor/sections/beam/common sectns4.创建几何模型、网格划分Main menu/preprocessor/modeling/create/keypoints/in active cs同样创建关键点2（1,0,0）Mainmenu/preprocessor/modeling/create/lines/lines/straight line 依次连接1,2, 创建线段。

Main menu/preprocessor/meshing/size cntrls/manuasize/lines/all linesMain menu/preprocessor/meshing/mesh/line 单击pick all5. 加载求解Main menu/solution/analysis type/new analysis 选择staticMain menu/solution/define loads/apply/structural/displacement/on keypoints 拾取关键点1Main menu/solution/define loads/apply/structural/force/moment/on keypoint 拾取关键点2Main menu/solution/solve /current ls ansys进行求解6. 查看求解结果Main menu/general postproc/plot result/deformed shape。

工字梁原理

工字梁原理工字梁原理是指工字形梁在受力时的力学性质和原理。

工字梁是一种常用的结构梁，其截面呈工字形，可以承受较大的弯曲和剪切力。

工字梁原理的理解对于工程设计和结构分析非常重要。

工字梁原理的核心是弯曲和剪切力的平衡。

在受力过程中，工字梁上部和下部的弯曲和剪切力是平衡的。

这是因为工字梁的截面形状使得上下部的应力分布相对均匀，能够有效地分散和传递受力。

同时，工字梁的截面形状也使得其具有较高的抗弯刚度和抗剪刚度。

工字梁原理中的弯曲力和剪切力是工字梁在受力时所承受的两种主要力。

弯曲力是指在工字梁受到外力作用时，梁的截面发生弯曲变形所产生的力。

剪切力是指在工字梁受到外力作用时，梁的截面上部和下部发生相对滑动所产生的力。

在工字梁原理中，弯曲力和剪切力的平衡是保证工字梁结构稳定性和安全性的关键。

工字梁原理的应用非常广泛。

在建筑工程中，工字梁常用于承重结构，如楼板、屋架、桥梁等。

在机械工程中，工字梁常用于承托和传递力的部件，如起重机、挖掘机等。

在航空航天工程中，工字梁也被广泛应用于飞机机翼和机身结构。

工字梁原理的研究和应用已经有了很多成果。

例如，研究者通过理论分析和数值模拟，对工字梁的受力性能进行了深入研究。

他们发现，工字梁的截面形状、材料性质和尺寸参数对其受力性能有着重要影响。

在实际工程中，设计师需要根据具体的受力要求和使用条件，选择合适的工字梁截面形状和尺寸参数，以保证结构的安全性和经济性。

除了理论研究和实际应用，工字梁原理还涉及到一些实验研究和试验验证。

通过对工字梁的弯曲和剪切试验，研究者可以获取工字梁的受力性能和破坏机制。

这些试验数据对于验证理论分析结果和改进设计方法具有重要意义。

工字梁原理是工程结构分析和设计的基础。

了解工字梁原理可以帮助我们更好地理解和应用工字梁结构。

在实际工程中，合理选择工字梁截面形状和尺寸参数，可以提高结构的安全性和经济性。

通过进一步研究和试验验证，我们可以不断改进工字梁的设计方法和应用技术，为工程建设和发展做出更大的贡献。

工字梁与箱型柱固接节点的极限承载力分析

工字梁与箱型柱固接节点的极限承载力分析工字梁与箱型柱固接节点的极限承载力分析是结构力学研究中
的一个重要问题。

工字梁结构在工程建设中得以广泛应用，但其实际结构的受力性能有时与理论结果不同。

因此，深入分析和研究工字梁与箱型柱固接节点的极限承载力，将有助于更加准确地预测工字梁结构的受力行为。

本文将通过对工字梁与箱型柱固接节点的极限承载力分析，分析和讨论其受力特性和极限承载力，以期为实际工程的设计、施工与维护提供重要参考。

本文首先介绍了工字梁与箱型柱固接节点的结构特点、受力特性和设计要求，并且结合实际工程对节点极限承载力的研究现状进行了叙述。

其次，阐述了工字梁与箱型柱固接节点承载力分析方法，包括分析方法、参数配置和工程实践，并结合工程实践提出了关键参数的优化处理方法。

此外，本文还讨论了节点结构影响极限承载力的因素以及极限承载力的贡献率。

最后，本文根据节点极限承载力的实测分析结果，得出了节点极限承载力的预算值，同时提出了关于节点极限承载力分析的合理建议，以供实际工程设计参考。

- 1 -。

工字梁常用截面

工字梁常用截面
工字梁是一种常用的结构梁，其截面形状呈工字形，因此得名。

工字梁通常由上、下两个翼缘和连接翼缘的腹板组成。

这种截面形状使得工字梁能够承受较大的弯曲力和剪切力，具有较好的力学性能。

工字梁常用于桥梁、建筑物和机械设备等工程中。

它的设计和使用需要考虑到多个因素，如荷载、跨度和材料性能等。

设计师需要根据工程需求和实际情况选择合适的工字梁截面尺寸和材料，以确保结构的稳定性和安全性。

工字梁的截面形状决定了它的受力特性。

上下翼缘能够承受拉压力，而腹板则能够承受剪切力。

这种结构能够将受力均匀地传递到整个梁体上，使得工字梁具有较高的强度和刚度。

在实际工程中，工字梁的截面形状和尺寸会根据具体的荷载情况和设计要求进行调整。

设计师需要考虑到弯矩、剪力和挠度等因素，通过合理的设计和计算，确保工字梁能够满足结构的要求。

除了力学性能，工字梁的材料也是设计中的重要考虑因素之一。

常用的材料包括钢材、混凝土和木材等。

不同的材料具有不同的特性，设计师需要根据具体的工程情况选择合适的材料。

总的来说，工字梁是一种常用的结构梁，具有较好的力学性能。

它的截面形状和材料选择会根据具体的工程需求进行调整，以确保结构的稳定性和安全性。

设计师需要在设计过程中充分考虑各种因素，
以保证工字梁在实际工程中的可靠性和经济性。

工字钢受力验算

悬挑梁受力验算一、原悬挑梁验算1、基本参数主梁离地高度(m) 25.2 悬挑方式普通主梁悬挑主梁间距(mm) 1500 主梁与建筑物连接方式平铺在楼板上锚固点设置方式压环钢筋压环钢筋直径d(mm) 16主梁建筑物外悬挑长度L x(mm) 1250 主梁外锚固点到建筑物边缘的距离a(mm)100主梁建筑物内锚固长度L m(mm) 1600 梁/楼板混凝土强度等级C252、荷载布置参数作用点号各排立杆传至梁上荷载标准值F'(kN)各排立杆传至梁上荷载设计值F(kN)各排立杆距主梁外锚固点水平距离(mm)主梁间距l a(mm)1 8.27 10.35 400 15002 8.27 10.35 1200 1500附图如下：平面图立面图3、主梁验算主梁材料类型工字钢主梁合并根数n z 1主梁材料规格16号工字钢主梁截面积A(cm2) 26.1主梁截面惯性矩I x(cm4) 1130 主梁截面抵抗矩W x(cm3) 141主梁自重标准值g k(kN/m) 0.205 主梁材料抗弯强度设计值[f](N/mm2) 215主梁材料抗剪强度设计值[τ](N/mm2) 125 主梁弹性模量E(N/mm2) 206000 主梁允许挠度[ν](mm)1/250荷载标准值：q'=g k=0.205=0.205kN/m第1排：F'1=F1'/n z=8.27/1=8.27kN第2排：F'2=F2'/n z=8.27/1=8.27kN荷载设计值：q=1.2×g k=1.2×0.205=0.246kN/m第1排：F1=F1/n z=10.35/1=10.35kN第2排：F2=F2/n z=10.35/1=10.35kN3.1、强度验算弯矩图(kN·m)σmax=M max/W=16.752×106/141000=118.81N/mm2≤[f]=215N/mm2符合要求！3.2、抗剪验算剪力图(kN)τmax=Q max/(8I zδ)[bh02-(b-δ)h2]=21.007×1000×[88×1602-(88-6)×140.22]/(8××6)=24.82 7N/mm2τmax=24.827N/mm2≤[τ]=125N/mm2符合要求！3.3、挠度验算变形图(mm) νmax=6.331mm≤[ν]=2×l x/250=2×1250/250=10mm 符合要求！二、荷载加至1.5倍情况下悬挑梁验算荷载设计值：q=1.2×g k=1.2×0.205=0.246kN/m第1排：F1=1.5×F1/n z=10.35/1=15.53kN第2排：F2=1.5×F2/n z=10.35/1=15.53kN1、强度验算弯矩图(kN·m)σmax=M max/W=25.04×106/141000=177.6N/mm2≤[f]=215N/mm2符合要求！2、抗剪验算剪力图(kN)τmax=Q max/(8I zδ)[bh02-(b-δ)h2]=31.37×1000×[88×1602-(88-6)×140.22]/(8××6)=37.074 N/mm2τmax=37.074N/mm2≤[τ]=125N/mm2符合要求！3、挠度验算变形图(mm)νmax=6.331mm≤[ν]=2×l x/250=2×1250/250=10mm符合要求！。

ansys工字悬臂梁受力分析

5）单击【Apply】按钮，在Lab Direction of force/mom下拉菜单中选择FX，在Apply as 下拉菜单中选择Constant value，在VALUE Force/moment value 输入栏中输入5000，单击【OK】按钮关闭该对话框。命令流：FK,2,FX,5000
• 3) 选择MainMenu→Solution→Define Loads→Apply→Structural→Force/Moment→On Keypoints 命令，出现Apply F/M on KPs拾取菜单。 • 4）用鼠标在ANSYS显示窗口选取编号为2关键点，单击【OK】按钮，出现Apply F/M on KPs对话框，在Lab Direction of force/mom下拉菜单中选择FY，在Apply as下拉菜单中选择Constant value，在VALUE Force/moment value 输入栏中输入-8000，如图所示。命令流：FK,2,FY,-8000
命令流：/TITLE,eometric model
• 8）选择Utility Menu→Plot→Lines命令，ANSYS显示窗口将显示如图所示的几何模型。
• 9）选择MainMenu→Preprocessor→Meshing→Size Cntrls→ManulSize→Lines →PickedLines命令, 出现Element Size on Picked Lines 拾取菜单，如图所示，用鼠标在ANSYS 显示窗口选取编号为L1的线段，单击【OK】按钮，出现Element Size on Picked Lines对话框，在NDIV No.of element divisions 输入栏中输入10，其余选项采用默认设置，如图所示，单击【 OK】按钮关闭该对话框。

工字钢受力分析计算

4、荷载：标准值Pk=Pg+ql
设计值Pd=Pg×γG+Pq×γQ
γG=1.2、γQ=1.4
二、选择受荷截面
1、截面类型： 4根工字钢：I40a
2、截面特性：
Байду номын сангаас
Ix
21720 cm4
Wx
1090 cm3
ly
660 cm3
翼缘厚度tf
16 mm
腹板厚度tw
10.5 mm
三、相关参数
1、材质：Q235
2、x轴塑性发展系数 γx
I40a工字钢梁受力计算
一、梁的静力计算概况
1、单跨梁形式：
简支梁
2、荷载受力形式：简支梁中间受集中载荷
取跨中最不利集中荷载（Pg），单边为1/2
I50c及桥面系自重:
4 根I40a型钢重
270.39 kg/m
12 根横向连接￠28钢筋
46.37 kg/m
合计（Pq）
3、计算模型基本参数：净跨 L
τA =τB
4、最大挠度fmax =8Pk×l3(384 E×I )
5、相对挠度 v = fmax / L
弯曲正应力σmax=188.04 N/mm2 <抗弯设计值
支座最大剪应力τmax=12.46 N/mm2 <抗剪设计值
跨中挠度相对值 v=1/466 <挠度控制值
计算结果 50 t重车 250 KN 15 m长
2.70 KN/m 0.46 KN/m 3.17 KN/m
10 m 281.68 KN 344.35 KN
备注宽0.8m
1.05
43.04 KN 215.22 KN.m
188.04 N/mm2 12.46 N/mm2
